Неисправности генератора

Содержание

• Неисправности
• Не горит лампа заряда, часть приборов не работает?
• Контрольная лампа не загорается, приборы работают?
• Контрольная лампа горит, генератор не заряжается?
• Шум

Строение его довольно простое. Для начала нужно уточнить, что бывает 2 типа генераторов:

• Переменного тока;
• Постоянного тока.

Владельцев легковых автомобилей интересует только генератор переменного тока. Приборы, производящие постоянный ток, можно встретить только на некоторых грузовиках. Генератор переменного тока состоит из статора, имеющего неподвижную обмотку, именно в ней индуцируется ток. А так же из ротора, который создает магнитное поле. В конструкции присутствует вал с приводным шкивом. Вырабатываемый переменный ток подвергается выпрямлению, которое происходит с помощью диодного моста, так в просторечье называют трехфазный двухполупериодный выпрямитель. Имеются щетки, обычно собранные в щеточный узел. Для нормализации напряжения используется реле-регулятор, с его помощью в системе поддерживается напряжение 13,5-14,5 В.

Принцип работы автомобильного генератора

Среди поломок автомобиля чаще всего встречается выход из строя электрооборудования. Все электрооборудование можно поделить на источники тока, потребители тока и вспомогательные устройства. К потребителям тока относятся оптика, зажигание, климатическое оборудования, антиблокировочная система колес, системы безопасности, световые приборы и другое оборудование. Все эти системы не будут безотказно работать без отлаженной работы источников питания.

Автомобильный генератор предназначен для преобразования энергии вращения двигателя в электрический ток, который используется для зарядки аккумулятора и питания электрооборудования машины. Устройство приводится в действие от коленчатого вала ременной передачей.

При включенном замке зажигания ток с аккумулятора через щетки идет на обмотки возбуждения, создавая там магнитное поле. Ротор начинает одновременное вращение с коленвалом двигателя, и его магнитное поле пронизывает обмотки статора, создавая переменное напряжение. Выпрямительный блок преобразует ток в постоянный, который питает аккумуляторную батарею и бортовую сеть.

На иностранных и отечественных автомобилях устанавливаются генераторы как собственного производства, так и сторонних фирм-изготовителей. Замена изделия на аналогичное, но другого производителя возможно при совместимом креплении, мощности, аналогичными параметрами генерируемого тока, габаритами и шкива ременного привода. Чаще всего на автомобили устанавливают генераторы следующих фирм:

1. Bosch. Устанавливается на большинство европейских марок машин. Отличается простотой устройства и надежностью.
2. Cargo. Датская фирма, специализирующаяся на выпуске стартеров и генераторов. Поставляет продукцию многим автопроизводителям, цена изделий немного дешевле оригинала.
3. Delco Remy. Американский производитель, присутствующий на рынке комплектующих для автомобилей более ста лет. Продукция отличается безупречным качеством и долговечностью, обладая всеми необходимыми международными сертификатами.
4. Lucas. Крупный британский производитель деталей для автомобилей оригинального качества.
5. Magneton. Чешский производитель, специализирующийся на выпуске стартеров и автомобильных генераторов переменного тока. Продукция характеризуется оптимальным соотношением цены и качества.
6. Valeo. Французский концерн, образовавшийся в результате слияния нескольких фирм, выпускающих генераторы и другие узлы для автомобилей. Продукция конструктивно и по эксплуатационным особенностям сходна с фирмой Bosch.

Способы диагностики неисправностей

Многие автолюбители привыкли проверять генератор старыми методами, которые запрещено использовать на современных авто. Например, некоторые «гаражные» мастера советуют скинуть клемму с аккумулятора. Такое решение может вызвать выход из строя различной электроники автомобиля, поэтому рисковать не стоит.

Диагностика генераторов сегодня проводится с помощью определения напряжения в электросети либо проверки устройства с использованием специального оборудования. На первом этапе специалист определяет напряжение на клеммах АКБ. Затем он запускает мотор и выполняет замер уже на работающем движке.

На заглушенном двигателе напряжение должно составлять примерно 12 Вольт, а вот после запуска агрегата показатель должен достигать отметки 13,8-14,7 Вольт. Если напряжение большее, это признак «перезаряда», который вызван поломкой реле-регулятора. Если присутствует отклонение в меньшую сторону, подача тока не происходит. Причина может заключаться в выходе из строя цепей либо неисправности генератора.

Неисправности генератора

Неисправности генератора автомобиля

Неисправности генератора автомобиля бывают от любой из ниже перечисленных причин.

Неисправности генератора или электрооборудования автомобиля встречается довольно часто и в списке поломок занимают лидирующие места.

Их делят на два типа:

1) Неисправности источников тока (аккумулятор, генератор). Поломка хоть одного из этих источников тока приводит к не рабочему состоянию вашего автомобиля.

2) Неисправности потребителей тока (оптика, зажигание, климат и т.п.)

Из этого перечня вы сможете выбрать свою причину неисправности генератора и определиться со способом ее устранения.

Если контрольная лампа на панели приборов горит или мигает при движении автомобиля

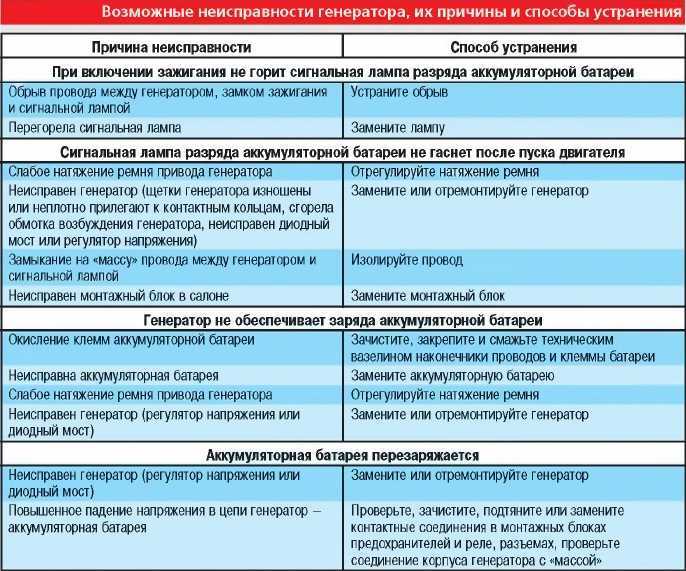

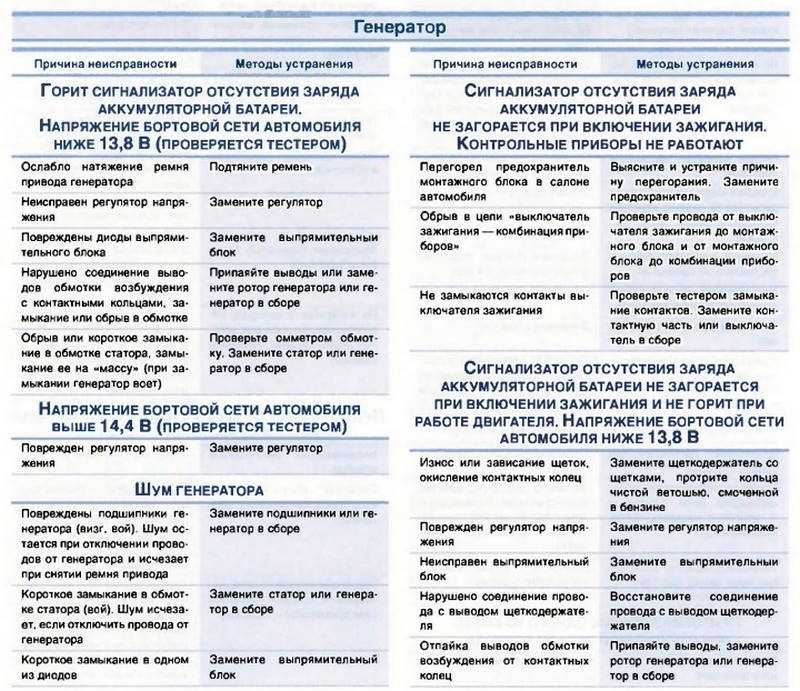

Неисправности                                            Способы устранения

Если не загорается контрольная лампа при включении зажигания	Нужно отрегулировать натяжение ремня генератора
Проскальзывает ремень привода генератора	Нужно отрегулировать натяжение ремня генератора
Образовался обрыв соединения между 85-ым штекером от реле контрольной лампы заряда и центральной частью «звезды» генератора	Необходимо проверить и восстановить их соединение
Повредилось или произошла разрегулировка реле контрольной лампочки заряда аккумулятора.	Вы должны проверить реле и отрегулировать его или при необходимости заменить
В самой цепи питания (обмотки возбуждения) появился обрыв	Соединение нужно восстановить
Регулятор напряжения поврежден или разрегулирован	Зачищаем контакты и отрегулируем их или произведем замену регулятора напряжения
Зависание щеток генератора или их износ, также может быть и окисление контактных колец	Необходимо произвести замену щеток генератора, а кольца протрите тряпкой, заранее смоченной в бензине
Обрыв или произошло короткое замыкание обмотки возбуждения генератора на «массу» автомобиля	Вывода обмотки присоединяем к контактным кольцам, а если не поможет, значит заменяем ротор
Короткое замыкание положительных диодов генератора	Придется заменить радиатор с (+) диодами
Произошел обрыв в одном или может в нескольких диодах генератора	Нужна будет замена выпрямительного блока генератора
Между соединением штекеров (86) и (87) реле контрольной лампы заряда образовался обрыв	Восстанавливаем соединение
В обмотке статора межвитковое замыкание или вообще обрыв	Необходимо заменить статор генератора

Если не загорается контрольная лампа при включении зажигания

Неисправности                                                       Способы устранения

Нить накала перегорела	Заменить лампу
Реле контрольной лампы заряда аккумулятора повреждено или разрегулировано	Зачистить контакты, а затем отрегулировать его или заменить реле
Между штекером (87) реле контрольной лампочки заряда и штекером (1) блока предохранителей произошел обрыв	Соединение восстановить
Короткое замыкание у одного или нескольких диодов (отрицательных) генератора	Заменить выпрямительный блок генератора
На «массу» автомобиля произошло замыкание обмотки статора	Заменить статор генератора

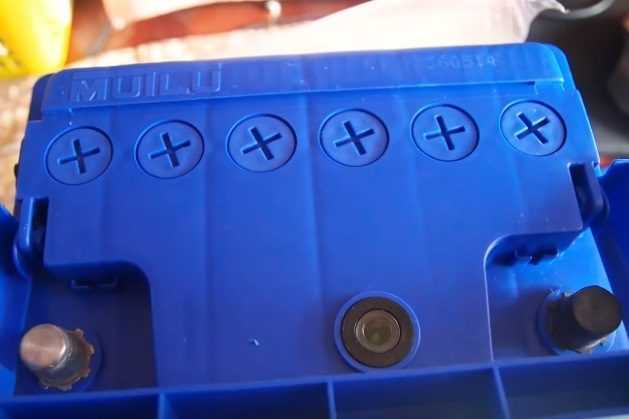

Аккумуляторная батарея заряжается слабо при работе генератора

Неисправности генератора                                                  Способы устранения

Натяжение ремня ослабло или проскальзывает при вращении, когда работает генератор под нагрузкой	Нужно отрегулировать натяжение ремня генератора
Крепление наконечников проводов ослабело на генераторе и также на аккумуляторе или окислились выводы на аккумуляторе или просто повреждены провода	Необходимо очистить от окислов аккумуляторные выводы или затяните зажимы или поврежденные провода замените
Если аккумуляторная батарея неисправна	Заменить надо аккумуляторную батарею
Регулятор напряжения повредился или разрегулировался	Здесь понадобится зачистить контакты и сделать регулировку или регулятор напряжения заменить

Если аккумуляторная батарея перезаряжается

Неисправности                                           Способы устранения

Между корпусом регулятора напряжения и «массой» плохой контакт	Восстановите этот контакт
Регулятор напряжения разрегулировался или повредился	Замените регулятор напряжения или отрегулируйте его
Аккумулятор неисправен	Нужна замена аккумулятора

Если шумность генератора повышена

Неисправности генератора                                                Способы устранения

Гайка шкива генератора ослабела	Подтянуть гайку
Подшипники генератора повредились	Подшипники нужно заменить
Межвитковое замыкание у обмотки статора, называется (вой генератора)	Здесь потребуется заменить статор
Если скрипит щеток	Смоченной в бензине хлопчатобумажной салфеткой протираем щетки и контактные кольца

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

• при работе узла присутствуют посторонние шумы;
• на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
• генератор перестает вырабатывать ток;
• происходит выработка тока с низким напряжением;
• производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

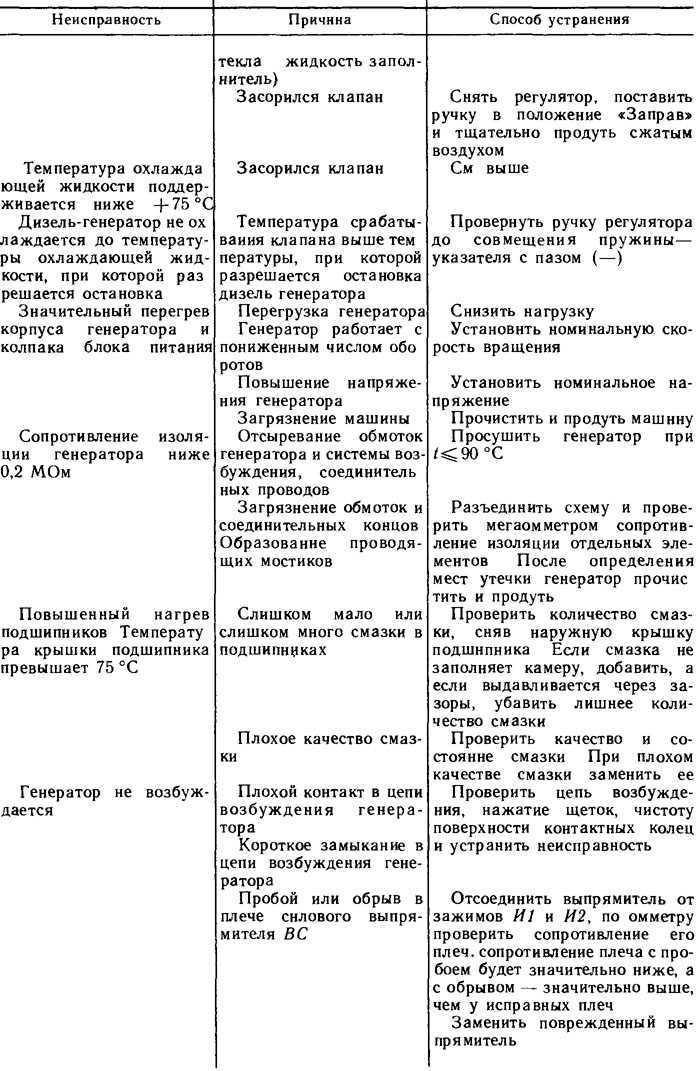

Дизель-генератор не запускается

Когда оборудование отказывается запускаться, то причин может быть сразу несколько.

Основные неисправности, к которым приводит отказ запуска:

1. Поломка топливного насоса. Такая неисправность, говорит о плохой или неравномерной подаче горючего.
2. Не работает устройство холодного запуска. Вероятнее, что произошла парафинизация дизеля, что относится к частой причине во время холода. Для исключения проблемы лучше использовать зимний дизель, а также сократить количество пусков в морозы.
3. Плохое горючее. Рекомендуется покупать дизель только в проверенных местах и не пользоваться разбавленным топливом. Подобная экономия может стать причиной многих ошибок дизель-генератора.
4. Сбой работы стартера. При такой неисправности вращение будет недостаточным для запуска. Как правило, проблема кроется в слабой батарее или плохом масле.

Устранив одну или несколько описанных причин можно запустить двигатель. После небольшого ремонта все начинает работать.

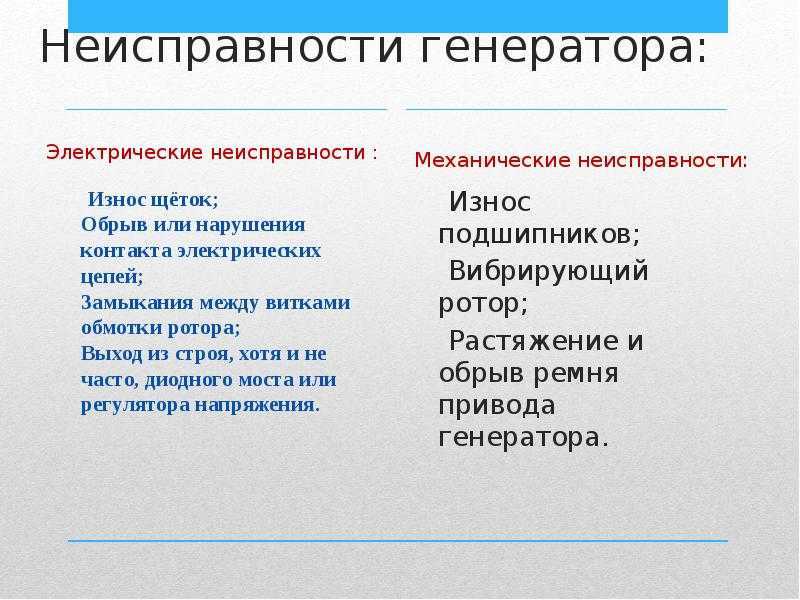

Распространенные неисправности генератора

Генератор имеет более сложную конструкцию, поэтому его поломки встречаются гораздо чаще. К ним относятся:

• поломка регулятора напряжения;
• повреждение выпрямителя;
• износ токосъемных колец;
• износ щеток;
• деформация, износ или коррозия подшипников;
• замыкание на обмотке статора;
• износ либо повреждение шкива;
• ослабление натяжения ремня;
• дефекты проводков зарядной цепи.

Поскольку автогенератор — устройство электромеханическое, то все его неполадки можно поделить на две категории — механические и электрические. К механическим относят поломки, не имеющие связи с «электроначинкой». К ним относятся повреждения крепежей, разрушение корпуса, проблемы с подшипниками, нарушение работы ременного привода и пр. К электрическим можно отнести такие неполадки, как дефекты обмоток, износ и выгорание щеток, поломки диодного моста, реле-регулятора и пр.

Неустойчивость холостых оборотов

Причины и способы устранения:

Неисправность карбюратора

• Малое количество холостых оборотов в единицу времени (регулировка количества холостых оборотов)
• Засорился жиклер холостого хода (проверка с последующей прочисткой)

Неисправность системы впуска

В приёмный коллектор попадает воздух (затягивание или замена прокладки)

Неисправность головки цилиндра

Неплотное прилегание прокладки, приводящее к прорыву газов (замена прокладки)

Неисправность клапана

• Величина зазора в клапанах отличается от установленного для данной модели (необходима регулировка величины зазора)
• Клапаны закрыты негерметично (регулировка плотности закрытия клапанов)
• Слишком большой зазор между направляющей втулкой и штоком клапана (необходима замена клапана)

Неисправность системы зажигания

Свеча зажигания выдаёт слабую искру (необходима замена свечи зажигания)

НЕИСПРАВНОСТИ ДВИГАТЕЛЯ БЕНЗОГЕНЕРАТОРА

Бензогенератор не заводится, или заводится но глохнет. Это довольно частая проблема. Влияет на это несколько факторов: искра, подача топлива, газо-распределительный механизм, капитальные механические повреждения (типа дыры в картере или сломанного шатуна). Искры может не быть из за сгоревшей катушки, колпачка или свечи. Также возможен отказ реле датчика или датчика масла (обрубает искру при низком уровне масла), возможны и неисправности элементов проводки. Подача топлива нарушена, забита топливная система (карбюратор, кран, фильтр, бензобак), неисправны элементы системы (карбюратор, кран, бензонасос). Длинные простои техники губительны для топливной системы. ГРМ отвечает за газораспределение, большие зазоры и нагар на клапанах не дают мотору работать качественно, а иногда и заводиться.

Двигатель дымит. Основная из причин — выработка поршневой группы, масло из картера попадает в камеру горения (износились поршень, цилиндр).  Переизбыток масла также дает дым.

Двигатель стучит. Выработка коленвала, шатуна, подшипников.

Клин двигателя. Также из за масляного голодания сильная выработка, нагар в камере сгорания.

Бензин в картере. Из картера течет бензин с маслом. Неисправен карбюратор, скорее всего не держит игла. Причинами являются выработка или грязь в карбюраторе.

Двигатель не набирает заявленной производителем мощности

Причины и способы устранения:

Нехватка компрессии

• Недостаточно сильно затянутые свечи зажигания (необходимо затянуть или произвести замену прокладки свечи);
• Неплотно прилегающая головка цилиндра (сильнее затянуть болты крепления или произвести замену прокладки);
• Заедают или изношены поршневые кольца (необходима замена колец)
• Износился поршень или цилиндр (необходим ремонт или замена)
• Плохой контакт между рабочими фасками клапана и седла (необходим ремонт или замена)
• Заедает шток поршня (необходим ремонт или замена)
• Величина зазора между клапанами отличается от величины зазора, предусмотренной для данной модели (необходима регулировка величины зазора)

Проблемы в системе зажигания

• Неисправность свечи (необходима замена свечи)
• Неисправность катушки зажигания (необходима замена катушки)
• Величина воздушного зазора между катушкой зажигания и маховиком отличается от величины зазора, предусмотренной для данной модели (необходима регулировка величины зазора)
• Размагнитившийся магнето (необходима замена магнето)

Плохая работа топливной системы

• Засорился карбюратор (необходим разбор и прочистка карбюратора)
• Засорился фильтр или шланг (необходима прочистка шланга или его замена)
• В топливный шланг попадает воздух (проверка и регулировка соединений)
• Низкое качество бензина или бензин, разбавленный водой (заменить бензин не более высококачественный)

Слабость воздушного притока

• Засорился воздушный фильтр (необходима прочистка или замена)
• Поломка топливной заслонки (необходим ремонт или замена)

Основные неисправности бензогенератора и их причины.

Неисправности двигателя бензогенератора

Бензогенератор не заводится, или заводится но глохнет. Это довольно частая проблема. Влияет на это несколько факторов: искра, подача топлива, газо-распределительный механизм, капитальные механические повреждения (типа дыры в картере или сломанного шатуна). Искры может не быть из за сгоревшей катушки, колпачка или свечи. Также возможен отказ реле датчика или датчика масла (обрубает искру при низком уровне масла), возможны и неисправности элементов проводки. Подача топлива нарушена, забита топливная система (карбюратор, кран, фильтр, бензобак), неисправны элементы системы (карбюр, кран, бензонасос). Длинные простои техники губительны для топливной системы. ГРМ отвечает за газораспределение, большие зазоры и нагар на клапанах не дают мотору работать качественно, а иногда и заводиться.

Двигатель дымит. Основная из причин — выработка поршневой группы, масло из картера попадает в камеру горения (износились поршень, цилиндр). Переизбыток масла также дает дым.

Двигатель стучит. Выработка коленвала, шатуна, подшипников.

Клин двигателя. Также из за масляного голодания сильная выработка, нагар в камере сгорания.

Бензин в картере. Из картера течет бензин с маслом. Неисправен карбюратор, скорее всего не держит игла. Причинами являются выработка или грязь в карбюраторе.

Неисправности электрической части бензогенератора

Бензогенератор не выдает ток. Двигатель нормально заводится, а тока нет. Причины банальны, сгорел AVR (не возбуждается генератор), неисправные диоды, проблемы с электропроводкой, проблемы в статоре или роторе, а также выходят из строя отдельные модули (на некоторых генераторах). На инверторных генераторах основная неисправность это плата инвертора.

Бензогенератор выдает ток, но слишком сильный или слабый не тянет или горят подключаемые приборы. Причин две: двигатель работает не на 3000 оборотах (3000об. ~ 50герц ~ 220 вольт), неисправны электронные компоненты (АВР, плата инвертора, конденсаторы, диоды)

При подключении приборов, двигатель глохнет или не тянет — опять же проблема с двигателем. Что то забито или не отрегулировано.

Способы диагностики неисправностей

Диагностика реле регулятор напряжения генератора ваз 2109Post navigation

Многие автолюбители привыкли проверять генератор старыми методами, которые запрещено использовать на современных авто. Например, некоторые «гаражные» мастера советуют скинуть клемму с аккумулятора. Такое решение может вызвать выход из строя различной электроники автомобиля, поэтому рисковать не стоит.

Диагностика генераторов сегодня проводится с помощью определения напряжения в электросети либо проверки устройства с использованием специального оборудования. На первом этапе специалист определяет напряжение на клеммах АКБ. Затем он запускает мотор и выполняет замер уже на работающем движке.

На заглушенном двигателе напряжение должно составлять примерно 12 Вольт, а вот после запуска агрегата показатель должен достигать отметки 13,8-14,7 Вольт. Если напряжение большее, это признак «перезаряда», который вызван поломкой реле-регулятора. Если присутствует отклонение в меньшую сторону, подача тока не происходит. Причина может заключаться в выходе из строя цепей либо неисправности генератора.

Сложности при пуске мотора

Один из верных признаков поломки генератора — неуверенный пуск двигателя автомобиля. Когда генератор перестаёт работать правильно, аккумулятор недополучает заряд и лишается способности нормально прокручивать стартер. Разряженный аккумулятор — как правило, прямое следствие поломки генератора. При этом батарея может не только недополучать заряд, но и напротив перезаряжаться.

Происходит это из-за поломки электронного блока реле-регулятора: генератор выдаёт больший ток, чем требуется, а это приводит к выкипанию электролита и быстрому выходу из строя аккумулятора. Отметим, что многие современные автомобили перестают заводиться, когда напряжение в бортовой сети опускается ниже 12 вольт. При этом батарея способна прокручивать стартер.

Краткие итоги

Большинство характерных неисправностей генератора автомобиля очень легко выявляются и устраняются даже без соответствующего опыта. Если генератор работает, но проблема сводится только к просадкам напряжения или к искрению в щеточном узле – решается она путем очистки контактов или заменой реле-регулятора. Посторонние звуки со стороны генератора – устраняются подтяжкой или заменой ремня, а также установкой новых подшипников. Остальные неисправности – замыкания в витках обмоток, пробои и обрывы диодов и прочее – лучше доверить специалистам, так как их устранение требует не только голых знаний, но и опыта.
