Ремонт ручного стартера

Основной причиной ремонта ручного стартера является его грубая эксплуатация, когда для запуска агрегата прилагаются чрезмерную физическую силу. Еще одна причина неисправности – ненадежное соединение возвратной пружины. Ремонт стартера бензогенератора заключается в следующих шагах:

• Замените шнур. Для этого необходимо пропустить его через отверстие в катушке и завязать узел.
• Замените пружину. Чтобы поместить пружину в корпус ручного стартера, необходимо вращать ее против часовой стрелки.
• Замените шкивы. После установки необходимо закрепить их штопорным винтом.
• Настройка храповиков. Для установки необходимо закрепить их штопорным винтом.

Когда нужно обратиться в мастерскую?

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

Признаки и причины неисправности генератора

Определить, что генератор автомобиля требует технического обслуживания или даже срочного ремонта можно по следующим признакам:

• Аппарат перестал вырабатывать ток. Мигает или непрерывно горит лампа, сигнализирующая о разрядке аккумулятора
• Ток вырабатывается и поступает на аккумулятор, но при этом напряжение занижено и его недостаточно для обеспечения нужного заряда.
• Ток, вырабатываемый генератором, слишком завышен. Понять это можно
• Посторонние звуки при вращении генератора. Как правило, это может быть вой или постоянный писк.

Чаще всего распространены неисправности следующего характера:

• Повреждение или выработка шкива
• Выработка токосъёмных щёток и колец
• Замыкание обмоток
• Разрушение подшипника
• Пробой диодного моста
• Повреждения проводки

Узел выходит из строя по следующим причинам:

• Заводской брак или низкое качество комплектующих. Особенно это актуально в том случае, если генератор уже подвергался ремонту.
• Нарушение условий эксплуатации, и использование в ненормальных условиях. В частности речь идёт о повышенных или пониженных температурах.
• Агрессивная внешняя среда, а точнее грязь, соль, вода и т.д.
• Банальная выработка и износ отдельных элементов генератора, который неизбежен при длительной эксплуатации.

Рекомендуем:

Неисправности датчика детонации — признаки неисправности

Перезарядка аккумуляторной батареи

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

• мотор не заводится или запускается с большим трудом;
• при включении фар или других потребителей тускнеет свет на панели приборов;
• машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

• имеются повреждения в диодном мосте – пробит один из диодов;
• неисправно реле-регулятор (РР);
• изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Некоторое представление о «болезни» генератора можно получить, исходя из особенностей его нового поведения. Много информации содержит руководство к автомобилю.

1. Шум при его работе свидетельствует об износе подшипников. Поломка одного подшипника даст небольшой звук. Если вовлечено два подшипника, то генератор будет грохотать.
2. Индикатор регулятора мигает красным цветом, а зарядка происходит нормально. Скорее всего, нарушено реле в электрической цепи.
3. Недостаточный заряд батареи может быть объясним изношенностью или поломкой щеток, диодов, реле, регулятора напряжения. Либо есть короткое замыкание в обмотках агрегата.

Перед извлечением генератора обязательно сначала снять клеммы с аккумулятора, потом отключить все провода от самого прибора. Перед его демонтажом надо проверить натяжение ремня привода и состояние натяжителя. Если он сильно провисает, то можно попытаться натянуть его, ослабив крепления и подвинув агрегат по направляющим.

Либо воспользоваться регулировкой натяжителя. Он прикреплен к двигателю и вращается с помощью подшипника. Во многих моделях его нет. Там, где он есть, нужно ослабить гайку регулятора и усилить нажим натяжителя на ремень. Проверка результата нажатием на него должна дать ощущение достаточного напряжения.

Не удалось достигнуть достаточного напряжения – для ремня нужна замена.

Теперь можно смело вынимать генератор из чрева автомобиля и нести его на «операционный стол» для вскрытия. Желательно рядом иметь поверхность, выстланную белой бумагой. На ней удобно будет располагать мелкие детали (гайки, болты) для предотвращения их потери.

Некоторое представление о «болезни» генератора можно получить исходя из особенностей его нового поведения. Много информации содержит руководство к автомобилю.

1. Шум при его работе свидетельствует об износе подшипников. Поломка одного подшипника даст небольшой звук. Если вовлечено два подшипника, то генератор будет грохотать.
2. Индикатор регулятора мигает красным цветом, а зарядка происходит нормально. Скорее всего, нарушено реле в электрической цепи.
3. Недостаточный заряд батарей может быть объясним изношенностью или поломкой щеток, диодов, реле, регулятора напряжения. Либо есть короткое замыкание в обмотках агрегата.

Перед извлечением генератора обязательно сначала снять клеммы с аккумулятора, потом отключить все провода от самого прибора. Перед его демонтажем надо проверить натяжение ремня привода и состояние натяжителя. Если он сильно провисает, то можно попытаться натянуть его, ослабив крепления и подвинув агрегат по направляющим.

Либо воспользоваться регулировкой натяжителя. Он прикреплен к двигателю и вращается с помощью подшипника. Во многих моделях его нет. Там, где он есть, нужно ослабить гайку регулятора и усилить нажим натяжителя на ремень. Проверка результата нажатием на него должна дать ощущение достаточного напряжения.

Не удалось достигнуть достаточного напряжения – для ремня нужна замена. Теперь можно смело вынимать генератор из чрева автомобиля и нести его на «операционный стол» для вскрытия. Желательно рядом иметь поверхность, выстланную белой бумагой. На ней удобно будет располагать мелкие детали (гайки, болты) для предотвращения их потери.

К этому надо отнестись очень внимательно, потому что некоторые элементы выполнены из изолирующих материалов. Руководство по эксплуатации описывает эти нюансы. Их замена (при утере старых) на металлические детали, когда проводится обслуживание генератора, при первом запуске приведет к его перегоранию без шансов на еще один ремонт. После сборки стол должен оказаться пуст.

Возможные неисправности: признаки и причины

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

• запускаем мотор;
• отсоединяем минусовую клемму, отводим ее в сторону;
• если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
• не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Для того чтобы понять, что генератор не обеспечивает нормальную зарядку, необязательно производить замеры, определить неисправность можно и по различным признакам:

• во время работы двигателя промаргивает или загорается контрольная лампа зарядки на панели приборов;
• под нагрузкой (включение фар, обогревателя заднего стекла и др.) падают обороты двигателя;
• тускло горят фары, особенно это заметно при включении дальнего света;
• при увеличении оборотов двигателя слышен свист, причиной которого является слабо натянутый приводной ремень, поэтому падает и зарядка.

Контрольная лампа состояния бортовой сети обязательно должна загораться при включении зажигании и гаснуть на заведенном двигателе. Если лампа на панели приборов вообще не зажигается, возможно, она перегорела, ее необходимо заменить. Световые индикаторы сейчас устанавливаются практически на всех современных автомобилях, раньше для контроля за состоянием электросети в основном использовались вольтметры.

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

• начинает закипать электролит в банках аккумулятора;
• оголяются свинцовые пластины АКБ;
• возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
• из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

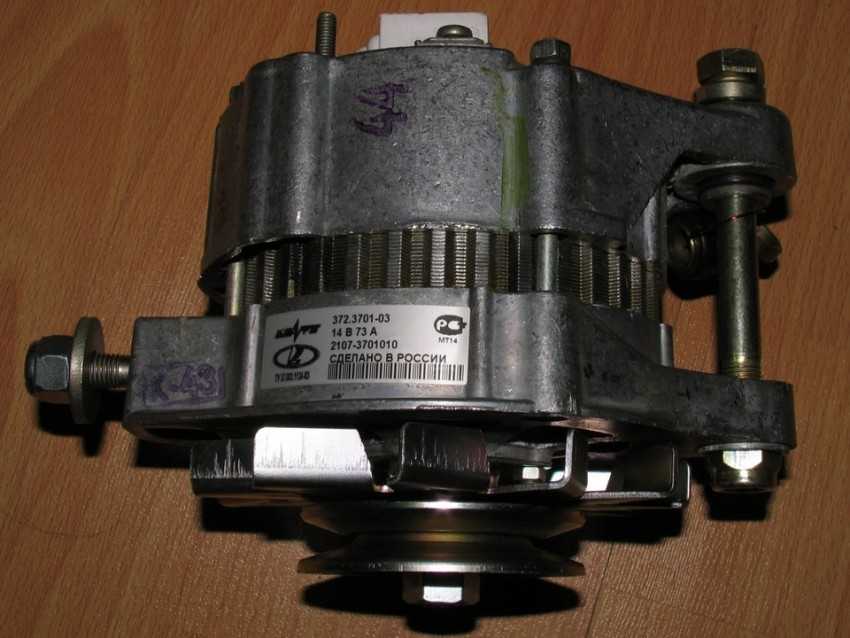

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.

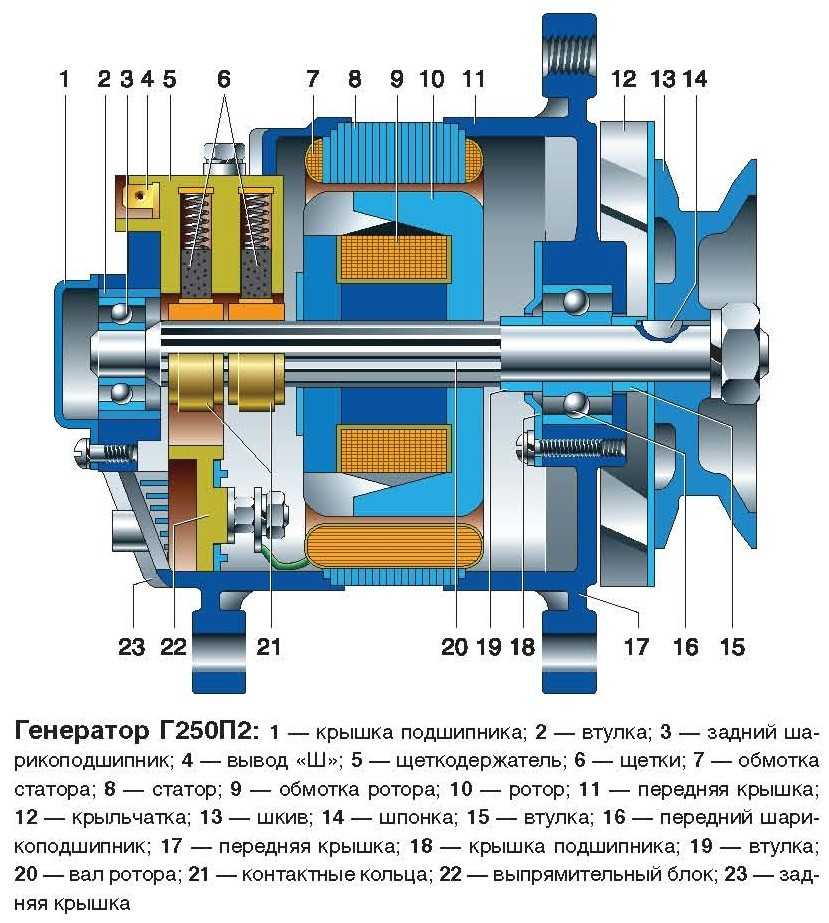

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

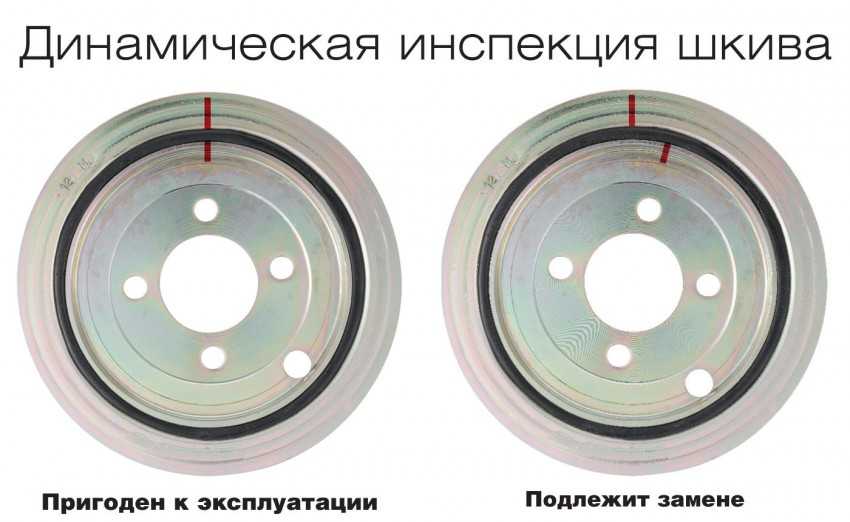

• Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
• Контактные токосъёмные кольца.
• Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
• Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
• Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
• Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
• Силовая цепь.

Подробное руководство по ремонту генератора своими руками

Ремонт автомобильных генераторов – процесс длительный, для которого понадобится специальное оборудование для ремонта.

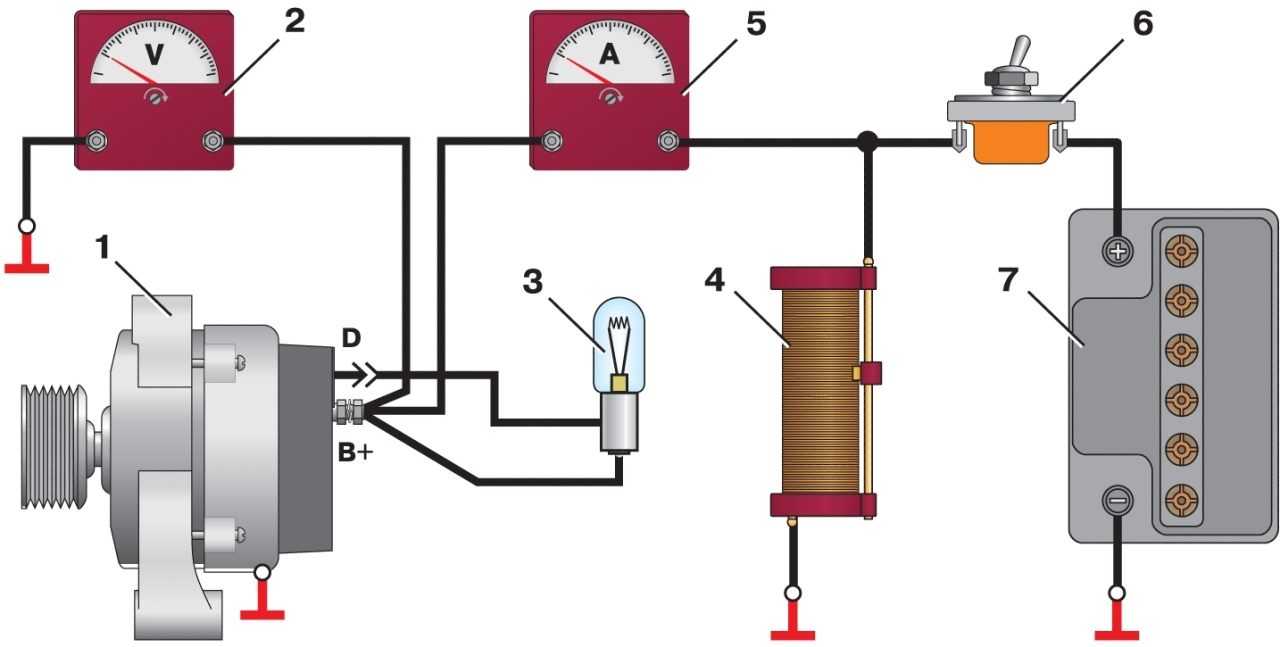

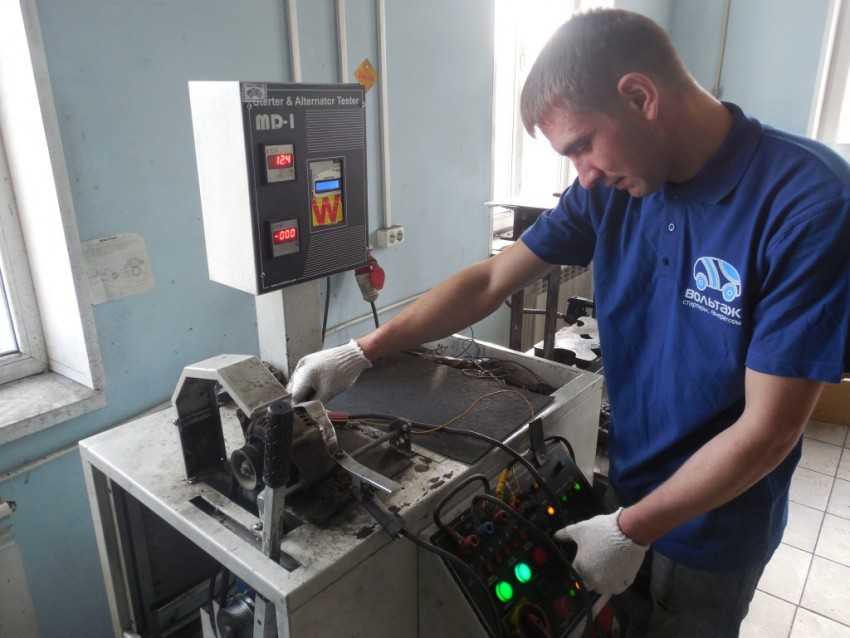

• Стенд для проверки;
• Амперметр;
• Реостат;
• Вольтметр.

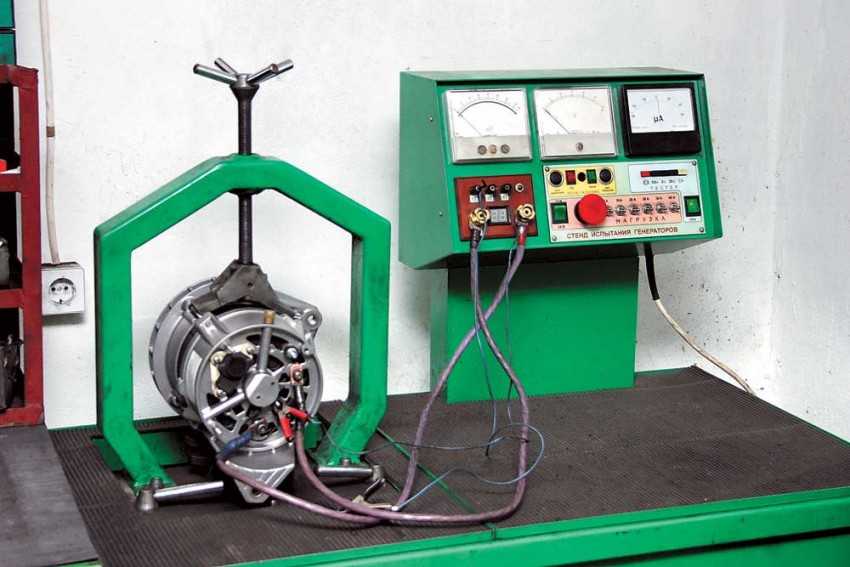

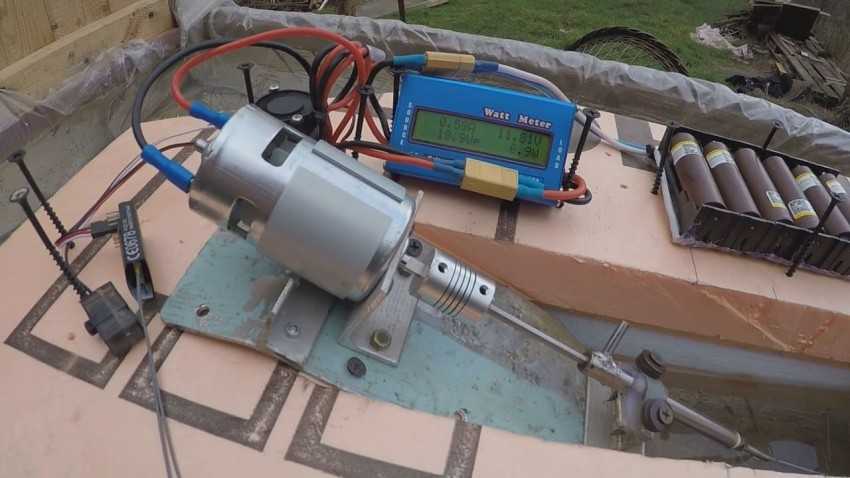

Если у вас нет доступа к стенду для проверки, его можно изготовить самостоятельно, или обойтись без его помощи.

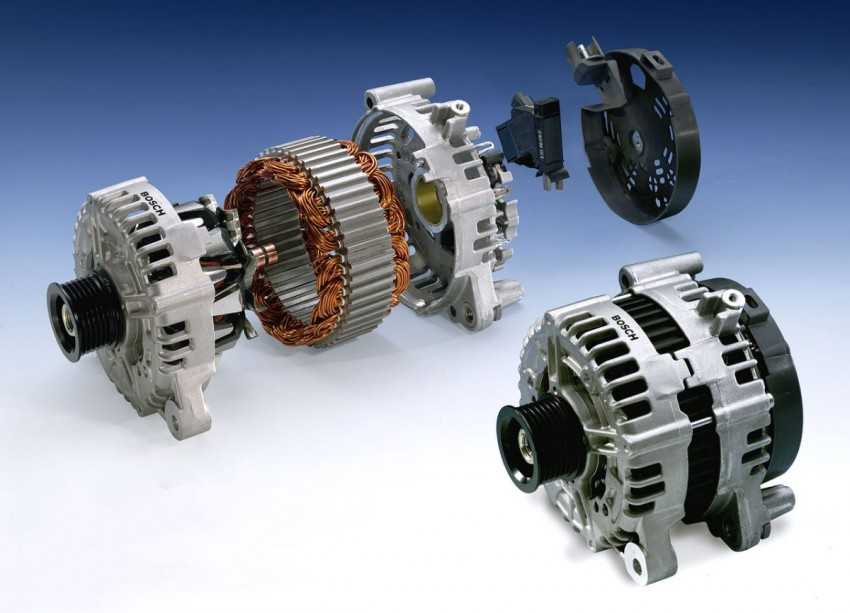

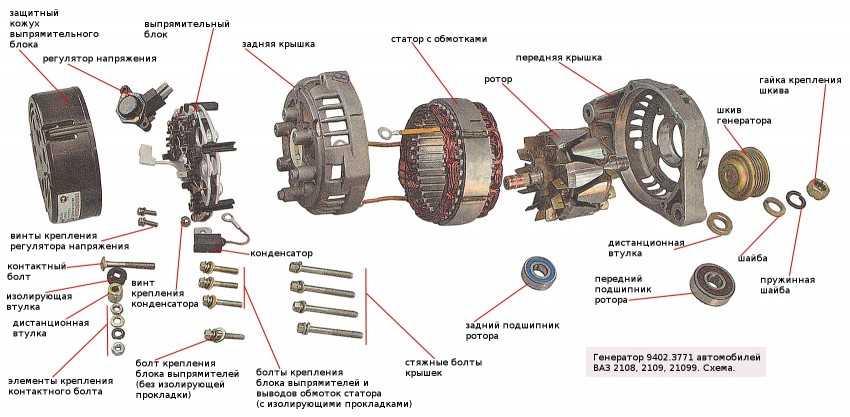

Снятие и разборка генератора

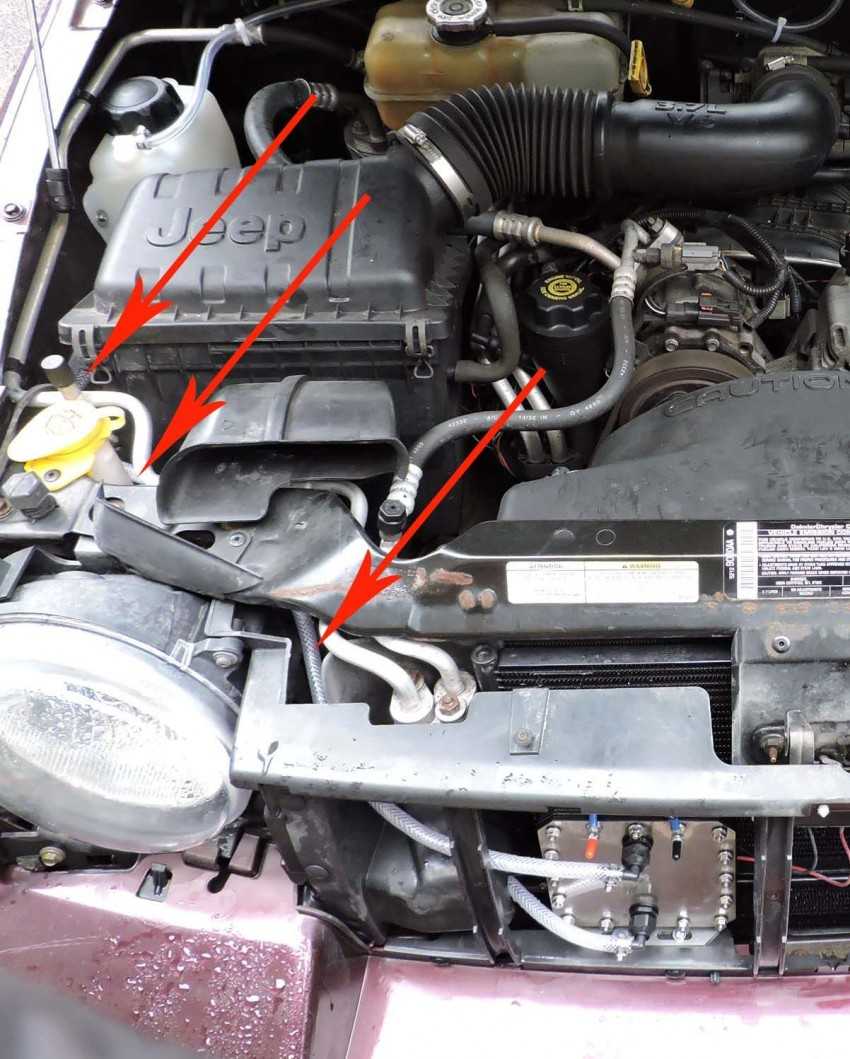

1. Извлеките генератор из подкапотного пространства;
2. Открутив крепления, снимите щёткодержатель и регулятор напряжения;
3. Достаньте натяжные болты;

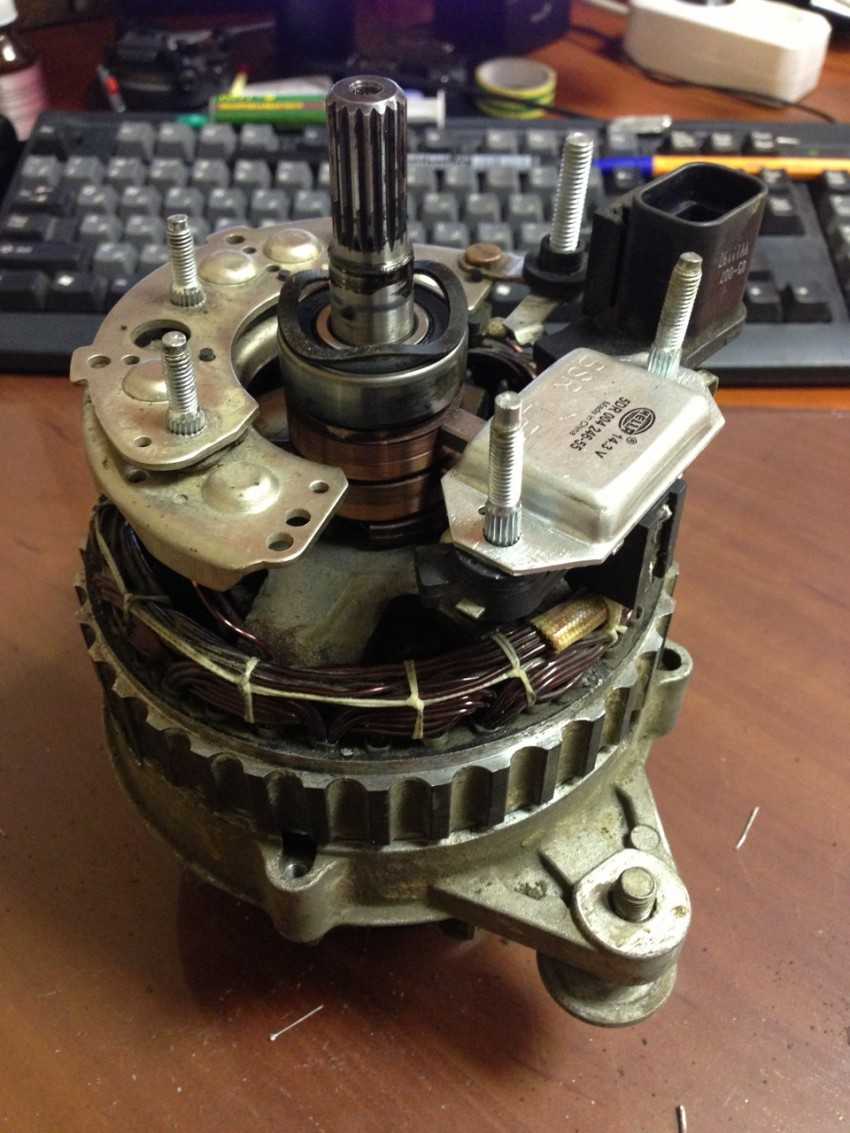

4. Отсоединив фазные обмотки от проводов на выпрямителе, нужно снять крышку статора;
5. В последнюю очередь снимается шкив вала и передняя крышка генератора. Для этого нужно использовать специальный съёмник.

При демонтаже генератора следует избегать чрезмерных усилий при откручивании закисших болтов. Срыв резьбы влечёт за собой очень неприятную процедуру нарезки новой резьбы и вытачивания новых болтов. Лучше залить проблемные винты вэдэшкой и оставить на пару часов.

При отсоединении фазных обмоток важно не вырвать места пайки с корнем, иначе процедура пайки легко может вылиться в цикл полной перемотки статора

Замена щёток и реле генератора

Если вам приходится менять подшипники генератора, самое время заменить и щётки. Неизвестно, когда они менялись в последний раз и менялись ли вообще. Для успокоения совести можно достать щётки из генератора для визуального осмотра, но лучше сразу поменять их, ведь повторно лазить в генератор вряд ли захочется. При замене реле, главное при выборе, найти такое, как рекомендовано мануалом к вашему автомобилю. Лучше всего снять старое и подобрать такое же.

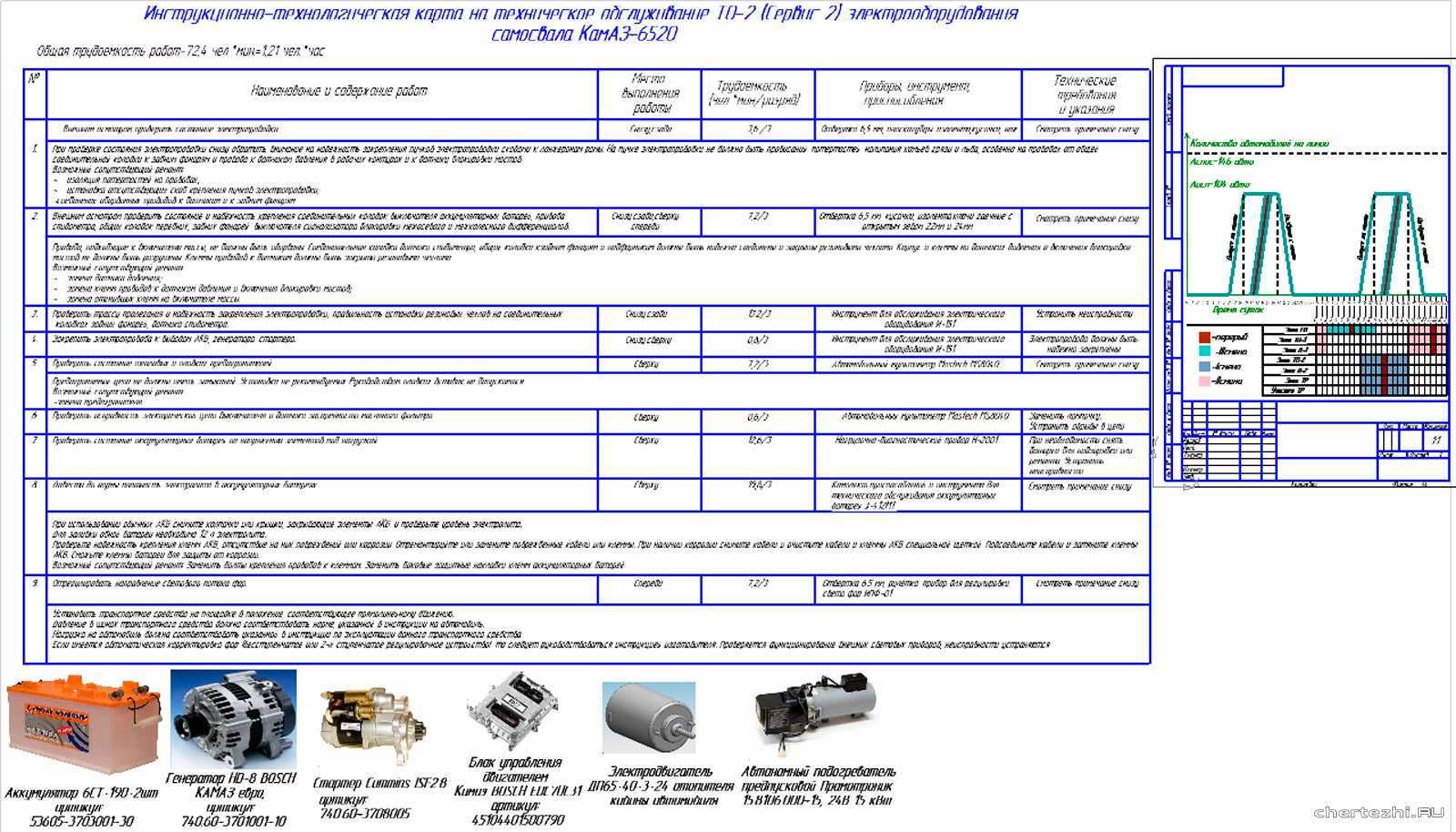

Обслуживание генератора

Как и все остальные узлы и агрегаты автомобиля, генератор требует ухода и периодического обслуживания. Нужно менять подшипники по мере износа, щётки генератора. Следить, чтобы на генератор не попадало большое количество грязи, пыли и особенно воды. Часто при неаккуратном обслуживании на генератор может попадать масло или антифриз. Следует избегать этого и при попадании технических жидкостей на генератор своевременно удалять их с помощью тряпки. Для правильного функционирования генератора, клиновый ремень должен быть хорошо натянутым, но не перетянутым.

Производители рекомендуют проводить профилактический осмотр генератора раз в 15-20 тысяч километров. Если правильно обслуживать генератор и следить за его состоянием, он способен прослужить 1600-200 тысяч километров пробега. Однако профилактический осмотр – это не беглый взгляд на генератор, он предусматривает полную разборку и диагностику узлов генератора.

Сборка генератора

Сборка проходит в обратной последовательности разборке генератора. Единственным нюансом сборки является желательность использования специального калибра, с двумя диаметрами (на 12 и 22 миллиметра)

При затяжке гайки шкива генератора, важно не превысить момента затяжки в 88 ньютонов на метр

Внештатные ситуации в ходе проведения ремонта генератора

• Срыв резьбы винтов или резьбы в крышке генератора. Во избежание данной проблемы, следует контролировать силу затяжки винтов;
• Замена подшипников ротора генератора. Даже если они не скрипели в процессе работы, подшипники могут просто рассыпаться при снятии;
• Может понадобится замена реле лампы контроля зарядки аккумулятора. Обычно данное реле следует искать в районе правого переднего колеса (над ним).

При ремонте генератора важно точно выявить причину неисправности. Если дело в щётках, недостаточном натяжении ремня или неисправном реле, заменить их не составит большого труда

Если же предстоит замена или обмотка ротора или статора, данную процедуру проще доверить специалистам сервисных центров по ремонту генераторов. Зная причину поломки, вы будете уверены, что не заплатите лишние деньги. Однако если вы уверенны в своих силах, то можете сами сделать полный ремонт генератора. Генератор после ремонта, особенно капитального, является практически новым устройством.

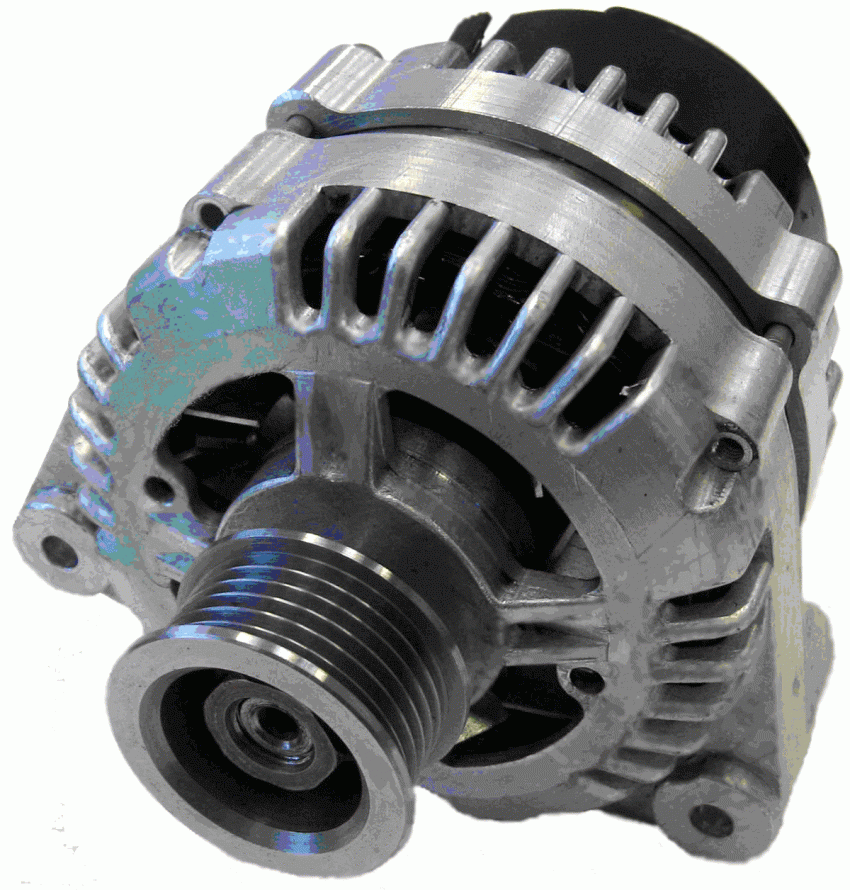

Ремонт генератора своими руками — основные признаки неисправностей, диагностика поломки и пошаговая инструкция по ремонту

Генератор в автомобиле – не менее важная часть, чем двигатель или, например, колёса. От работы генератора зависит работа всех систем. Ведь он обеспечивает электричеством все узлы и агрегаты.

При сбоях в работе генератора электричество начинает поставляться непосредственно аккумулятором. Какая бы мощность аккумулятора ни была, ни один аккумулятор не выдержит долго без подзарядки.

Поэтому, за исправной работой требуется следить и при необходимости вовремя производить ремонт бензиновых генераторов. Тем более, что стоимость ремонта генератора не так уж высока, если сделать всё самостоятельно.

• Признаки проблем в работе генератора
• Что может сломаться в генераторе
• Как решить указанные проблемы своими руками – основные мероприятия
• Некоторые рекомендации для правильной эксплуатации
• Фото ремонта генератора своими руками

Признаки проблем в работе генератора

Необходимо произвести диагностику и, возможно, ремонт инверторных генераторов, в следующих ситуациях:

Индикация «аккумулятора» на панели проборов – если мигает, значит, имеются перебои в работе генератора, если горит постоянно, ток не вырабатывается, и питание идёт за счёт аккумулятора:

• Быстрое закипание электролита в аккумуляторе.
• Менее яркий свет фар.
• При нажатии на педаль акселератора яркость фар увеличивается.
• Наличие постоянных звуков в генераторе.
• Перегрев генератора.
• Частые самопроизвольные выключения двигателя.

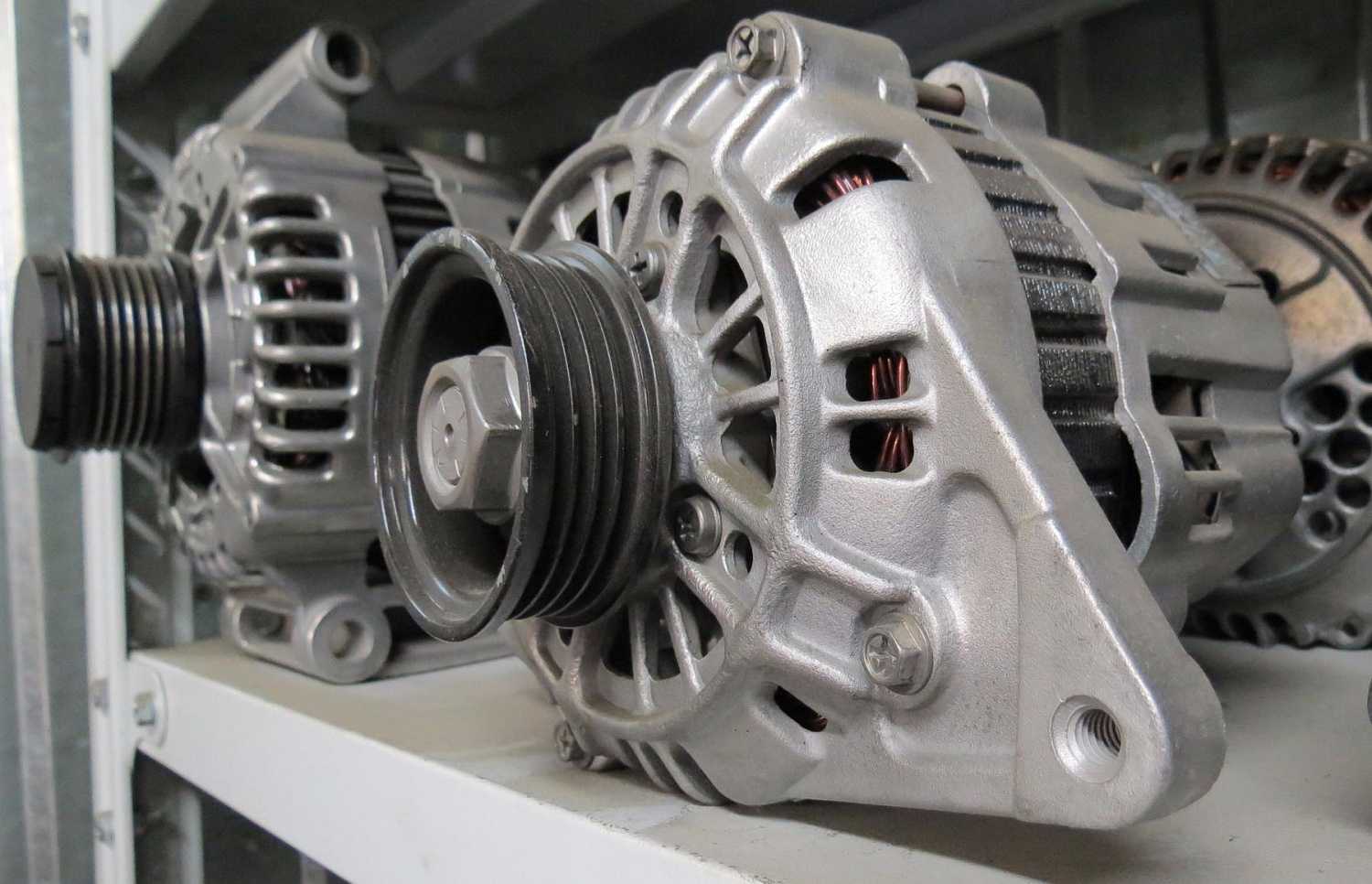

Что может сломаться в генераторе

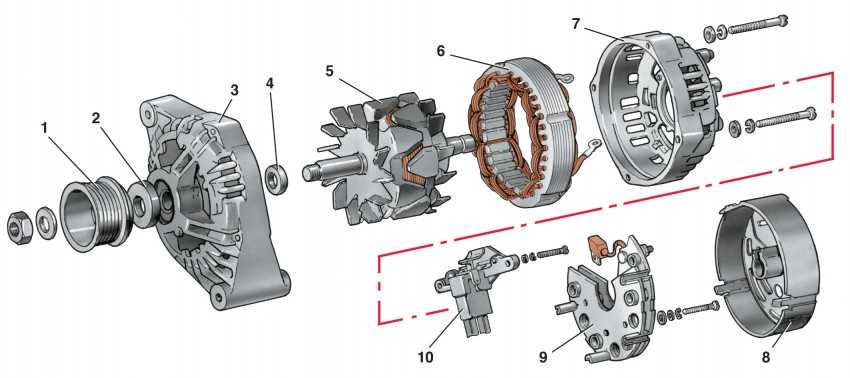

Основные детали, подверженные износу и поломкам:

• Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
• Контактные токосъёмные кольца.
• Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
• Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
• Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
• Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
• Силовая цепь.

Как решить указанные проблемы своими руками – основные мероприятия

При пониженной загрузке аккумулятора электричеством в первую очередь нужно проверить предохранитель. А также, проверьте качество его контакта с гнездом, где он находится.

Проверьте износ щёток регулятора. При их износе требуется ремонт и замена регулятора генератора. Для проверки достаточно визуального осмотра. Если он не дал результата, используется специальный тестер.

Проверка и возможный ремонт диодных элементов. Для этого генератор снимается, производится замена повреждённых диодов с помощью перепайки.

При повреждении обмотки нужно выполнить перемотку. Однако, это сделать без помощи специалистов затруднительно. Лучше это делать в специализированных сервисах. С помощью специального тестера можно точно получить информацию о конкретных повреждённых диодах.

Ремонт роторного механизма. Делается в случае обрыва проводки в месте контакта с кольцами. Один виток отматывается, чистится, кольца прочищаются наждачкой. Повреждённый конец перепаивается. Полная замена колец производится только при обнаружении значительных повреждений.

Для проверки подшипников нужно снять генератор, полностью его разобрать. Проверяется наличие подвижности при прокручивании. При его наличии детали заменяются. При несильном люфте можно попробовать прочистить, промазать подшипники и установить их заново. Это может помочь.

Пробив диодного моста диагностируется следующим образом. Если после всех проведённых описанных выше мероприятий лампочка разрядки аккумулятора не погасла, имеет место пробой в системе. Демонтируется гайка «плюса» и обмотка.

Мост чаще всего меняется. Ремонтировать его не имеет смысла.

Некоторые рекомендации для правильной эксплуатации

Нужно проводить регулярную проверку напряжения в сети автомобиля. Выполняется мультиметром на включённом автомобиле. Клеммы прибора подключаются к клеммам аккумулятора. Напряжение должно быть в диапазоне от 13,8 до 14,2 В.

Показатели за пределами указанных значений будут говорить о наличии проблем:

• Проблемы будут связаны либо с аккумулятором, либо с регулятором.
• Проверка яркости фар. При снижении яркости имеет смысл проверить регулятор и/или диодный мост.
• Проверка натяжения приводного ремня. Он не должен быть натянут слишком сильно.

Лучше понять последовательность действий можно посмотрев видео ремонта генераторов своими руками.

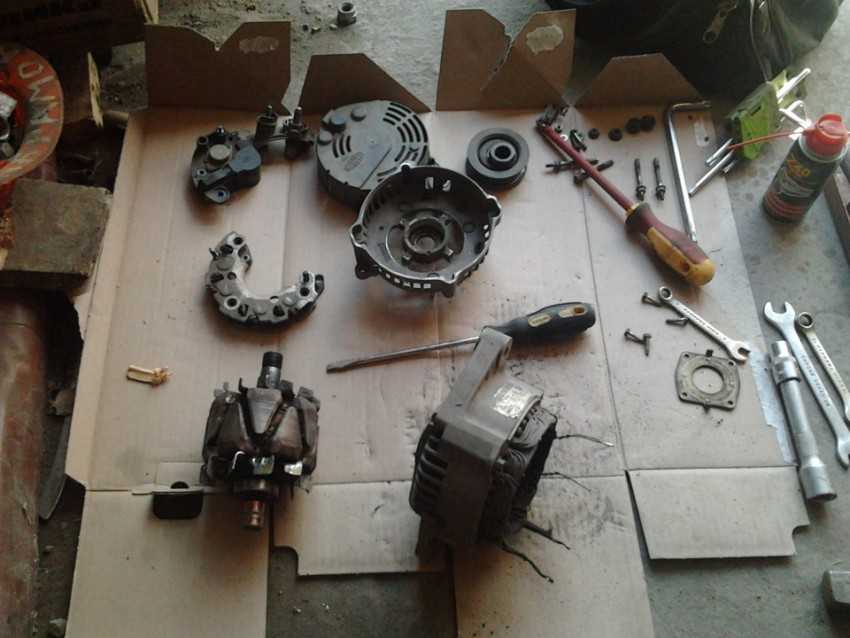

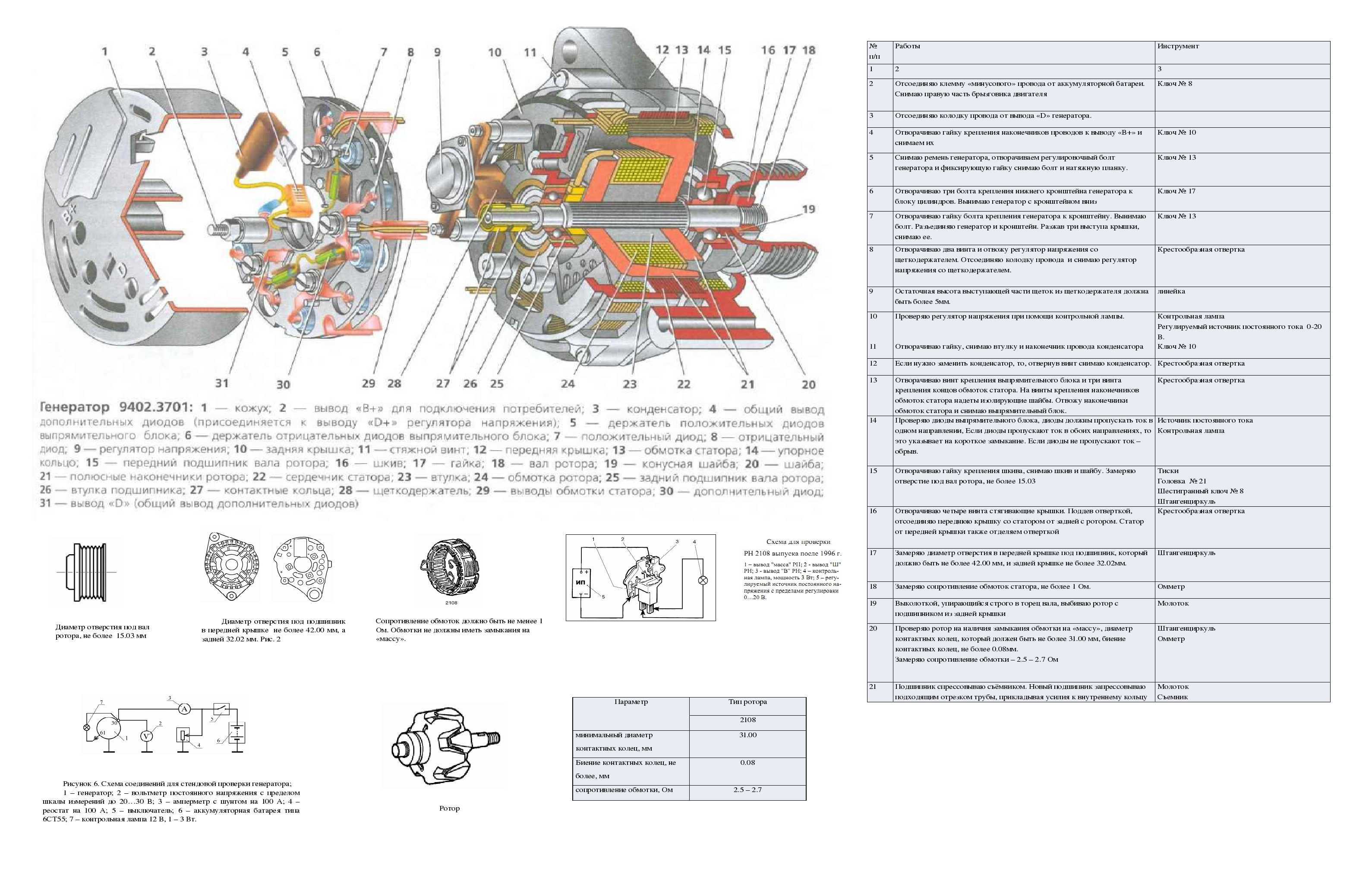

Процедура по разборке и ремонту генератора автомобиля:

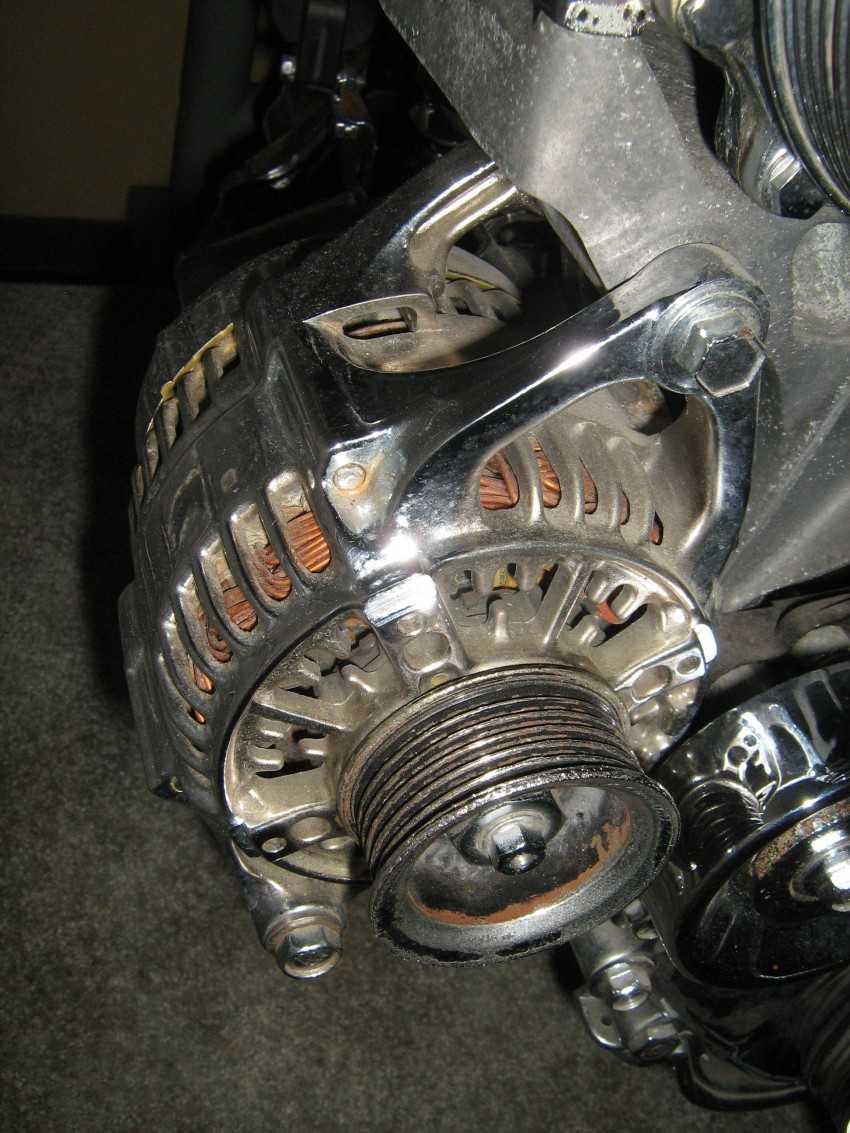

1. Первым делом нужно снять генератор.

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

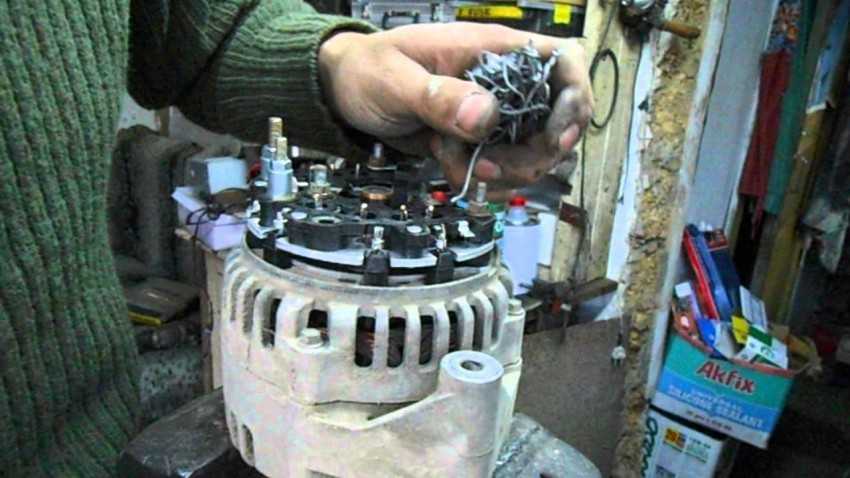

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

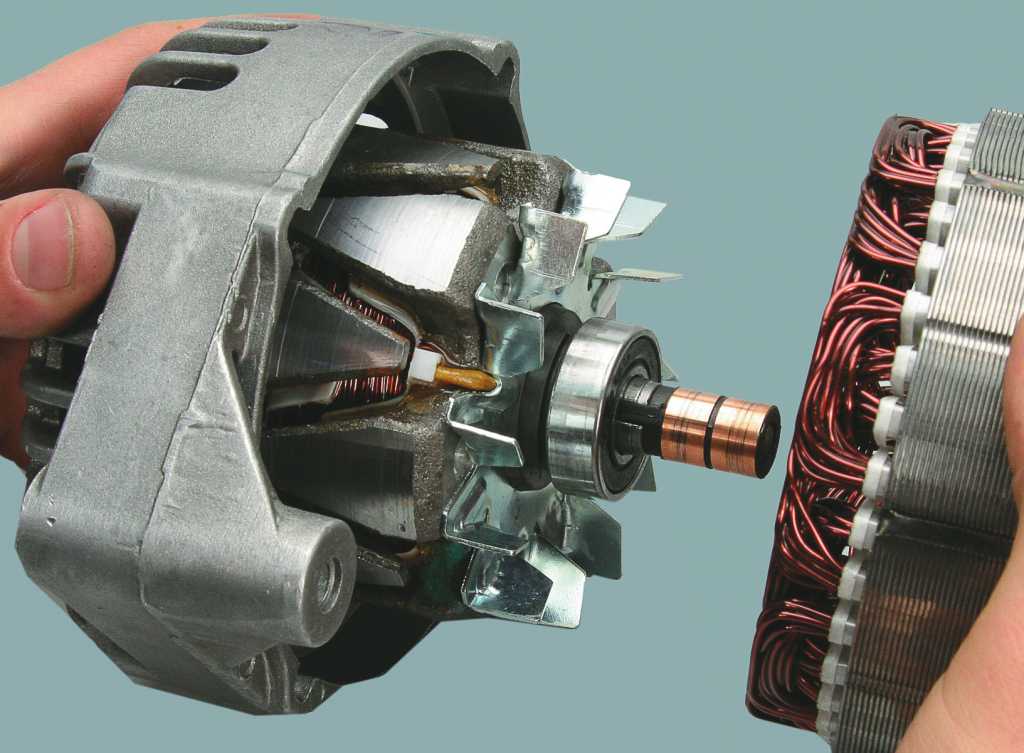

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

Диагностика поломок

Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.

Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:
В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы. Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов
