Как поменять генератор

Зачистка контактов

Даже современные генераторы и стартеры, заточенные под работу систем «старт-стоп», устроены довольно просто и не имеют принципиальных отличий от своих предков

Однако прежде чем нести в ремонт уставшие узлы, важно убедиться, что электрика автомобиля в целом исправна и наших героев не терроризируют другие враги. Иначе в скором времени придется повторно отдавать приличные деньги за ремонт или восстановление

Смерть генератора очень часто связана с некондиционным аккумулятором, который значительно повышает нагрузку на узел. По этой причине в генераторе часто прогорают диодный мост и статорная обмотка, а на некоторых моделях BMW — даже сам статор. После такой беды генератор можно смело относить на помойку.

Также ресурс генератора заметно падает, если он оказывается в зоне подтекания масла или антифриза. При работе генератора идет естественный износ щеток с выработкой пыли. А из-за попадающего на генератор масла смоченные частицы пыли возвращаются в зону контакта щеток и коллектора — и, как говорится, на ровном месте идет активный абразивный износ.

В половине случаев к ремонтникам попадают сгоревшие стартеры, замученные самими автовладельцами. Они крутят стартер слишком долго (особенно зимой) и перегревают его в попытках пустить мотор, который может подолгу не схватывать по целому ряду причин.

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

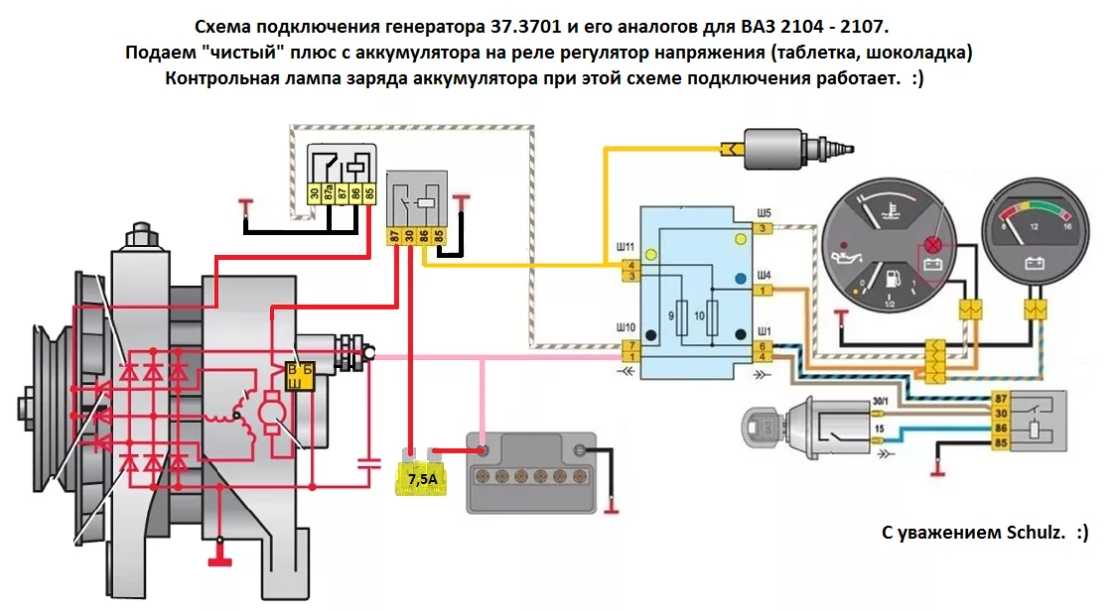

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.

Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.

Признаки, говорящие, что пора менять щетки генератора:

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Что стряслось?

После исключения возможных проблем в электрике автомобиля и других дефектов можно переходить к детальной проверке стартера и/или генератора.

Диагностика умершего стартера незатейлива. Его разбирают и дефектуют

Кроме умерших деталей важно обновить элементы с приличным износом, чтобы в скором времени вновь не пришлось вскрывать узел. Попутно проверяют сопротивление обмоток втягивающего реле и «бендикс» на срыв. С современными генераторами сложнее

В их конструкции реле-регулятор подключено по отдельной шине к «мозгу» двигателя, обес­печивая функцию умной зарядки. Беда в том, что для проверки реле конкретного производителя чаще всего нужен индивидуальный диагностический прибор с осциллографом. Он позволяет также проверить регулятор отдельно от генератора — это уберегает ремонтников от бракованных реле

С современными генераторами сложнее. В их конструкции реле-регулятор подключено по отдельной шине к «мозгу» двигателя, обес­печивая функцию умной зарядки. Беда в том, что для проверки реле конкретного производителя чаще всего нужен индивидуальный диагностический прибор с осциллографом. Он позволяет также проверить регулятор отдельно от генератора — это уберегает ремонтников от бракованных реле.

Проверяют генератор и на стенде. Оценивается его поведение под нагрузкой, в режиме холостого хода и в процессе нагрева. Дополнительно стетоскопом прослушивают шум подшипников.

Стендовые проверки проводят до и после ремонта генератора.

Срок оформления

При планировании какого-то действия, особенно связанного с госструктурами, всегда кажется, что это займет уйму времени. При планировании оформления в ГИБДД смены двигателя в 2023 году нужно учитывать следующие сроки.

Если происходит замена на аналогичный двигатель, то оформление в ГИБДД сводится к занесению соответствующей отметки в паспорт ТС. Это действие займет всего несколько часов и зависит только от величины очереди.

Оформление модернизации, связанной с установкой другого типа мотора займет намного больше времени. В само отделение МРЭО ГИБДД придется придти два раза: для оформления заявления и для подачи пакета документов, собранного после внесения предполагаемых изменений в транспортное средство. Также придется выделить время для проведения техосмотра и получения диагностической карты. После подачи документов инспектору процедура их проверки может занимать до нескольких часов, но, как правило, ПТС с внесенными отметками и изменениями владелец авто получает в день подачи документов.

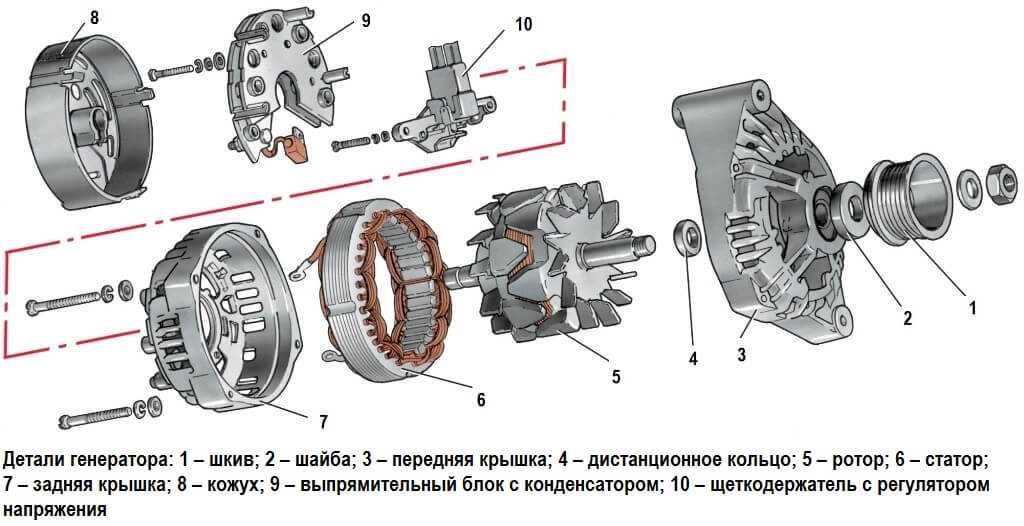

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Генератор — это основа функционирования всего автомобиля. Его можно сравнить с сердцем человека, поскольку на генератор возлагается ответственность по транспортировке электричества по всем системам и узлам, которые зависят от электрики. Механическая энергия преобразуется в электричество.

Как и любой другой элемент машины, генератор ВАЗ 2110 имеет свои особенности, функции, принцип работы. Сегодня мы будем знакомиться с ним максимально детально.

Как снять генератор для замены на ВАЗ-2114: фото и видео

Для проведения ремонтных мероприятий по замене генератора на ВАЗ-2114 вам понадобятся некоторые инструменты и базовые навыки авторемонта. Находится генераторная установка спереди моторного отсека (с правой стороны хода движения авто).

Необходимый инструмент для снятия

Алгоритм действий при замене (с подробным фото)

1. В первую очередь, отключите аккумулятор от системы, сняв с него клеммы. Автомобиль при этом удобней будет поставить на подъёмник или смотровую яму. Отключаем аккумулятор
2. Затем демонтируйте защиту картера. Снимаем защиту картера
3. Ослабьте натяжной механизм приводного ремня. Ослабляем натяжной механизм (болт 1, 2) и отсоединяем болты крепления (болт 3)
4. Отсоедините верхний и нижний болты крепления генераторной установки. Далее открутите крепления кондиционерного компрессора (если имеется).
5. Демонтируйте сам приводной ремень. Демонтируем ремень
6. Выньте и повесьте за его же трубки компрессор кондиционера.
7. Докрутите болты, держащие генератор, и отсоедините клеммы от установки. Отсоединяем колодку с проводом Снимаем резиновый чехол и отсоединяем провода Выворачиваем натяжной болт Откручиваем гайку верхнего крепления генератора Откручиваем гайку нижнего крепления генератора Снимаем дистанционную втулку
8. После всего этого можно вытянуть саму генераторную установку и снять её. Снимаем генератор
9. Установите, предварительно протерев всё от грязи, новую деталь. Устанавливаем новый генератор
10. Соберите всю конструкцию в обратном порядке. Замена завершена.

Натяжение ремня генератора на ВАЗ-2114

Важно! В процессе сборки конструкции, проводимой после замены генератора, не забудьте отрегулировать натяжения приводного ремня. Как видите, проверить, выбрать и заменить генератор на ВАЗ-2114 просто

Необходимо лишь желание и некоторые навыки автомобильного ремонта. Стоит отметить, что не всегда необходимо столь радикальное мероприятие как замена. Иногда достаточно отнести генераторную установку к электрику, который сможет починить деталь путём замены и зачистки отдельных её составляющих

Как видите, проверить, выбрать и заменить генератор на ВАЗ-2114 просто. Необходимо лишь желание и некоторые навыки автомобильного ремонта. Стоит отметить, что не всегда необходимо столь радикальное мероприятие как замена. Иногда достаточно отнести генераторную установку к электрику, который сможет починить деталь путём замены и зачистки отдельных её составляющих.

carfrance.ru

Щетки генератора Ваз 2107 — проверка и замена своими руками

Щетки генератора Ваз 2107 как и любые детали автомобиля очень часто выходят из строя. Довольно часто причиной этого становиться: износ, либо их зависание.

Примечание автора статьи: Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Устройство генератора Ваз 2107

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Порядок замены генератора

В зависимости от марки, модели и возраста вашего автомобиля замена генератора может быть выполнена самостоятельно или вам может потребоваться посещение специалиста-механика.

Если вы планируете заменить генератор самостоятельно, начните с изучения типа генератора, который вам понадобится, исходя из технических характеристик вашего автомобиля. Вам также могут понадобиться определенные инструменты, такие как гаечные ключи и плоскогубцы, чтобы извлечь старый генератор и заменить его на новый.

1. Отсоедините кабели аккумулятора и удалите мусор, который находится рядом с генератором или вокруг него.

2. Отсоедините всю проводку от генератора, отсоединив ее провода от соответствующих клемм.

3. Открутите все болты, которыми крепится защитная крышка генератора, и сдвиньте ее с корпуса (если применимо).

4. Открутите все остальные болты, которыми крепится генератор, и извлеките его из моторного отсека автомобиля, стараясь не повредить другие детали или компоненты в моторном отсеке, например, шланги или проводку, которые все еще прикреплены рядом с местом работы.

5. Установите новый генератор на место, убедившись, что все соединения надежно закреплены и все винты/болты затянуты должным образом, прежде чем переходить к следующему шагу.

6. Подсоедините все кабели аккумуляторов, прикрепив их к соответствующим клеммам, прежде чем присоединить все провода, которые ранее были отсоединены при снятии старого генератора; остерегайтесь затягивать их слишком сильно, так как это может привести к неисправности в электрической системе в дальнейшем из-за чрезмерного затягивания гаек/винтов и т.д..

7. Наконец, когда все будет установлено на место, проверьте, работает ли ваш новый генератор должным образом. Включите освещение или прислушайтесь к звукам жужжания на холостом ходу, прежде чем проводить дальнейшую проверку, совершив небольшую поездку, чтобы убедиться, что все работает правильно, как и ожидалось.

Необходимые документы для оформления замены двигателя в ГИБДД

При смене автомотора на аналогичныйв 2023 году потребуется небольшой перечень документов:

• Квитанция, подтверждающая факт оплаты госпошлины.
• Оригинал и ксерокопия паспорта владельца ТС.
• Оригинал и ксерокопия ПТС.
• Документы, полученные при покупке мотора.
• Свидетельство о факте регистрации транспортного средства.
• Заявление на изменение конфигурации ТС, подписанное инспектором ГИБДД.
• Сертификаты на материалы, а также запчасти, которые понадобились при переоборудовании ТС.

В той ситуации, когда новая автозапчасть обладает отличными от предыдущего характеристиками, в дополнение к вышеуказанным понадобятся еще такие свидетельства:

• Заключение экспертов.
• Заявление-декларация, полученная в автосервисе или заполненная самостоятельно, о выполненных работах.
• Протокол проведенной технической экспертизы.
• Свежая диагностическая карта.

Детальная инструкция, как снять генератор своими руками на примере генератора ВАЗ 2107

Пошаговая схема снятия генератора ВАЗ 2107 выглядит так:

1. До начала работ необходимо полностью обесточить автомобиль, для этого нужно просто снять минусовую клемму от аккумулятора;
2. Снимается защита двигателя с правой стороны и брызговик;
3. От генератора нужно отсоединить все провода, запомнив при этом их расположение (если у вас имеется схема установки, можно не запоминать);
4. Теперь необходимо отсоединить генератор от корпуса двигателя (с этим определённо возникнут трудности);
5. Достаём генератор. Если он не откручивается, заливаем крепления вэдэшкой, а болт выбиваем с помощью молотка (бить нужно не сильно, иначе можно вырвать крепления).

Часто для снятия генератора в сборе с креплениями приходится снимать радиатор охлаждения. Только не стоит извлекать его наружу и демонтировать все патрубки радиатора, достаточно просто отодвинуть его в сторону, чтобы получить доступ к кронштейнам. Устранив все препятствия, можно легко достать генератор с креплениями.

Иногда снятие и установка генератора проходит по более простой схеме, это случается при замене относительно нового генератора на более мощный или когда автомобиль ещё новый. В этом случае некоторые специалисты умудряются вытащить его через правую колёсную арку. Процедура снятия ни чем не отличается от вышеизложенной, только не нужно будет снимать радиатор. Для извлечения генератора через колёсную арку нужно вывернуть руль до упора. Перед тем, как достать генератор не забудьте снять приводной ремень со шкива.

Снятие генератора

Процесс замены, в особенно на машинах с большим возрастом, довольно непростая. Следует заблаговременно подготовить набор инструментов, которые для этого потребуются.

На отдельных моделях зарубежного производства можно действовать с верхней части, на других – исключительно с нижнего направления или арку колес. Для предотвращения излома креплений, их нужно заранее обработать WD-40. Для упрощения проведения работ по снятию старого генератора и установке нового, их лучше всего выполнять на кране или подъемнике.

Есть три способа снятия генератора:

• выведение вверх, с вытаскиванием на себя;
• опускание вниз, с заведением под двигатель;
• выведение через арку колес.

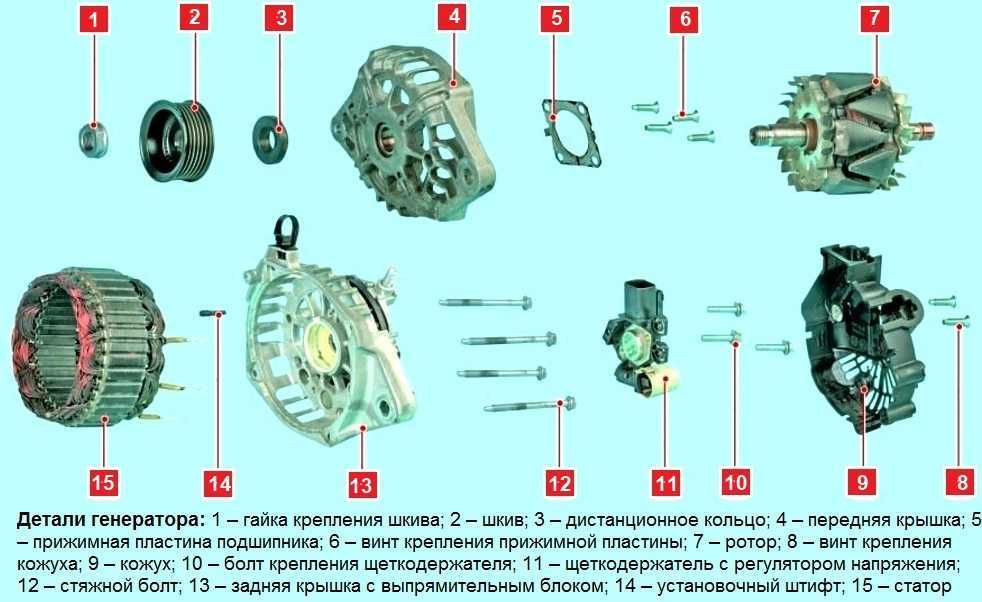

Порядок разборки генератора

Если вы хотите проводить ремонт генератора своими руками, то следует научиться правильно разбирать генератор.

Естественно, что каждая модель генератора может разбираться по-разному, особенно генераторы от иномарок, но все же алгоритм действий во всех случаях практически одинаковый.

Первым делом необходимо очистить генератор от пыли, а по необходимости даже продуть сжатым воздухом.

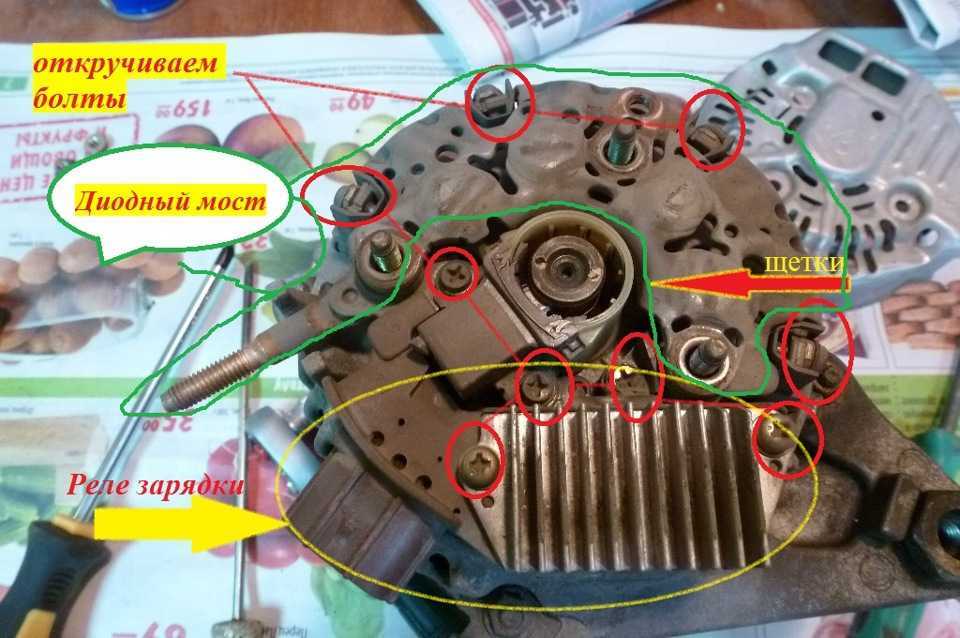

Далее снимаются щетки генератора одновременно с щеткодержателем, для этого необходимо окрутить только одни винт.

Сразу же проверьте состояние щеток и щеткодержателя. Если щетки выступают менее чем на 0,5 см из щеткодержателя, то они подлежать немедленной замене.

Так же при снятии щеткодержателя обратите внимание на состоянии гнезда, где он крепится. Обычно, в гнезде содержится много угольной пыли, которая смешана с маслом, удалите все это тряпочкой

При необходимости, если Вы хотите полностью разобрать генератор , снимите его шкив. Для этого вам понадобится специальное приспособление 67.7823.9504

но перед снятием не забудьте открутить гайку, с помощью который данный шкив крепится.

В приспособлении 67.7823.9504 имеется специальный захват, который выполнен в виде 2-х металлических полуколец, его и необходимо использовать для снятия шкива генератора.

Но данную работу лучше отдать специалисту, так как она требует определенной сноровки, да и приспособление 67.7823.9504 для многих, кто хочет проводить ремонт генератора своими руками, что-то невообразимое и не понятное.

Далее отсоединяем заднюю крышку, которая расположена со стороны контактных колец от крышки со стороны привода генератора, и одновременно с этим снимаем статор, выпрямительный блок и ротор, вал которого находится в подшипнике крышки со стороны привода генератора.

Далее в разборе генератора автомобиля ничего сложного нет, отсоединяем провода от статора, и от выпрямительного блока, извлекаем данный блок.

Снятие и разборка генератора

1. Извлеките генератор из подкапотного пространства;
2. Открутив крепления, снимите щёткодержатель и регулятор напряжения;
3. Достаньте натяжные болты;
4. Отсоединив фазные обмотки от проводов на выпрямителе, нужно снять крышку статора;
5. В последнюю очередь снимается шкив вала и передняя крышка генератора. Для этого нужно использовать специальный съёмник.

При демонтаже генератора следует избегать чрезмерных усилий при откручивании закисших болтов. Срыв резьбы влечёт за собой очень неприятную процедуру нарезки новой резьбы и вытачивания новых болтов. Лучше залить проблемные винты вэдэшкой и оставить на пару часов.

Замена щёток и реле генератора

Если вам приходится менять подшипники генератора, самое время заменить и щётки. Неизвестно, когда они менялись в последний раз и менялись ли вообще. Для успокоения совести можно достать щётки из генератора для визуального осмотра, но лучше сразу поменять их, ведь повторно лазить в генератор вряд ли захочется. При замене реле, главное при выборе, найти такое, как рекомендовано мануалом к вашему автомобилю. Лучше всего снять старое и подобрать такое же.

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления

Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно

Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

• Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению

• Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

• Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Порядок процедуры снятия генератора своими руками

Снимая генератор, нужно придерживаться такой последовательности:

1. С двигателя снимаются все агрегаты, перекрывающие доступ к генератору;
2. Снимается приводной ремень со шкива генератора;
3. Откручиваются крепления генератора ;
4. Извлекается генератор.

Мешать снятию может термостат, аккумулятор и различные провода и патрубки. Если не промаркировать провода при снятии, могут возникнуть проблемы при подключении генератора (если у вас имеется схема установки и подключения генератора, провода можно не маркировать).

Для снятия ремня генератора нужно ослабить крепление генератора и изменить положение натяжного ролика. После этого можно легко снять ремень. Перед тем, как приступить к процедуре откручивания болтов, на которых держится генератор, следует побрызгать крепления вэдэшкой. Если всё сделано правильно, генератор легко достанется из моторного отсека.

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.

Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.

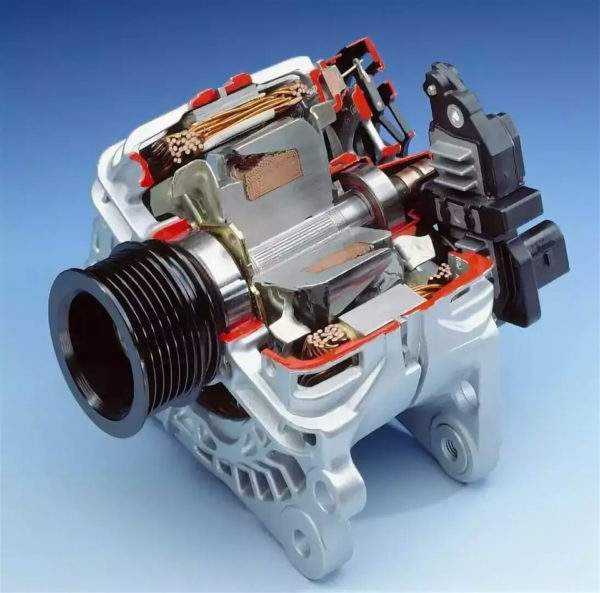

Как работает автомобильный генератор

Типичный автомобильный генератор переменного тока имеет две обмотки: статор (неподвижная внешняя обмотка) и ротор (вращающаяся внутренняя обмотка).

Напряжение, подаваемое через регулятор напряжения на обмотку ротора, возбуждает ротор и превращает его в магнит. Ротор вращается двигателем через приводной ремень.

Магнитное поле, создаваемое вращающимся ротором, индуцирует переменный электрический ток в стационарной обмотке статора. Диоды используются для преобразования переменного тока в постоянный ток, используемый в электрической системе автомобиля. Выходное напряжение контролируется регулятором напряжения (фото ниже). Как правило, регулятор напряжения встроен в генератор.

Регулятор напряжения генератора

Повышаем мощность своими руками

Регулятор напряжения не должен допускать понижения значений меньше 13,8 Вольт. Достичь таких показателей можно с помощью дополнительного диода, который включается в электрическую цепь. Этот элемент при нормальных значениях в бортовой сети не задействуется.

Если же электричества недостаточно, то для активизации диода достаточно включить тумблер. С помощью такой манипуляции происходит обман регулятора напряжения.

При выборе и установке диода нужно учитывать следующие важные моменты:

• устройство должно выдавать не меньше 5 Ампер;
• строго соблюдать полярность при подключении;
• данный элемент нужно размещать за пределами генератора для предотвращения его перегревания;
• лучше выбирать кремниевый вариант диода.

Для выполнения работ понадобятся:

• клеммы с проводами типа «папа-мама»;
• термоусадочная изоляция;
• диод.

Вначале к диодным концам присоединить клеммы. К минусовому выводу (катоду) с полоской на корпусе припаять клемму «мама», а к плюсовому (аноду) – клемму «папа».

Поместить полученную конструкцию внутрь термоусадочной трубки.

Подключить устройство в электрическую цепь. Отрицательную клемму «мама» присоединить к реле-регулятору, а положительный провод с клеммой «папа» вставить в разъем диодного моста.



Выполнив перечисленные действия, нужно собрать схему до конца, проверить электрические параметры при работе генератора. Как показывает практика, данный метод на фоне своей простоты отличается надежностью и безотказностью.

https://youtube.com/watch?v=yed8jlsU2Vk

Источники

• https://lada-xray2.ru/sovet/sposob-povysit-moschnost-generatora
• https://www.zr.ru/content/articles/913052-generator-i-starter-remont-zamena/
• https://2shemi.ru/shema-podklyucheniya-generatora-v-avtomobilyah-vaz/
• https://ladamaster.com/skhema-podklyucheniya-generatora-vaz-2106-2

Post Views:
505

Щетки электродвигателя

Контакт скользящего типа, предназначенный для подведения и отведения электричества на коллекторах либо кольцевых контактах всех типов электрических машин (электродвигатели и генераторы), получил название электрощетки.

Щетки электродвигателя выпускают как с проводниками из металла, так и без них. Закрепление провода в щетке выполняют методом развальцовки, впрессовки либо при помощи пайки. Тоководы щеточные бывают таких марок:

• МПЩ – специальный тип провода многожильный, изготовленный из проволоки медной;
• ПЩ – гибкий тип провода медного проволочного плетения;
• ПЩС – провод универсальный с повышенным показателем гибкости.

На подводящем проводе предусмотрены контактные наконечники. С помощью них провод закрепляется болтом щеточного держателя. Наконечники бывают вилочного, флажкового, двойного и пластинчатого типа.

Почему генератор выходит из строя?

Собственно генератор имеет несложное строение, если хотите, то это обычный электродвигатель (только сделан с учетом на большую генерацию тока), попробуйте покрутить обычный электродвигатель и присоединить к нему лампочку или светодиод, то он начнет гореть – вот вам и элементарный генератор тока.

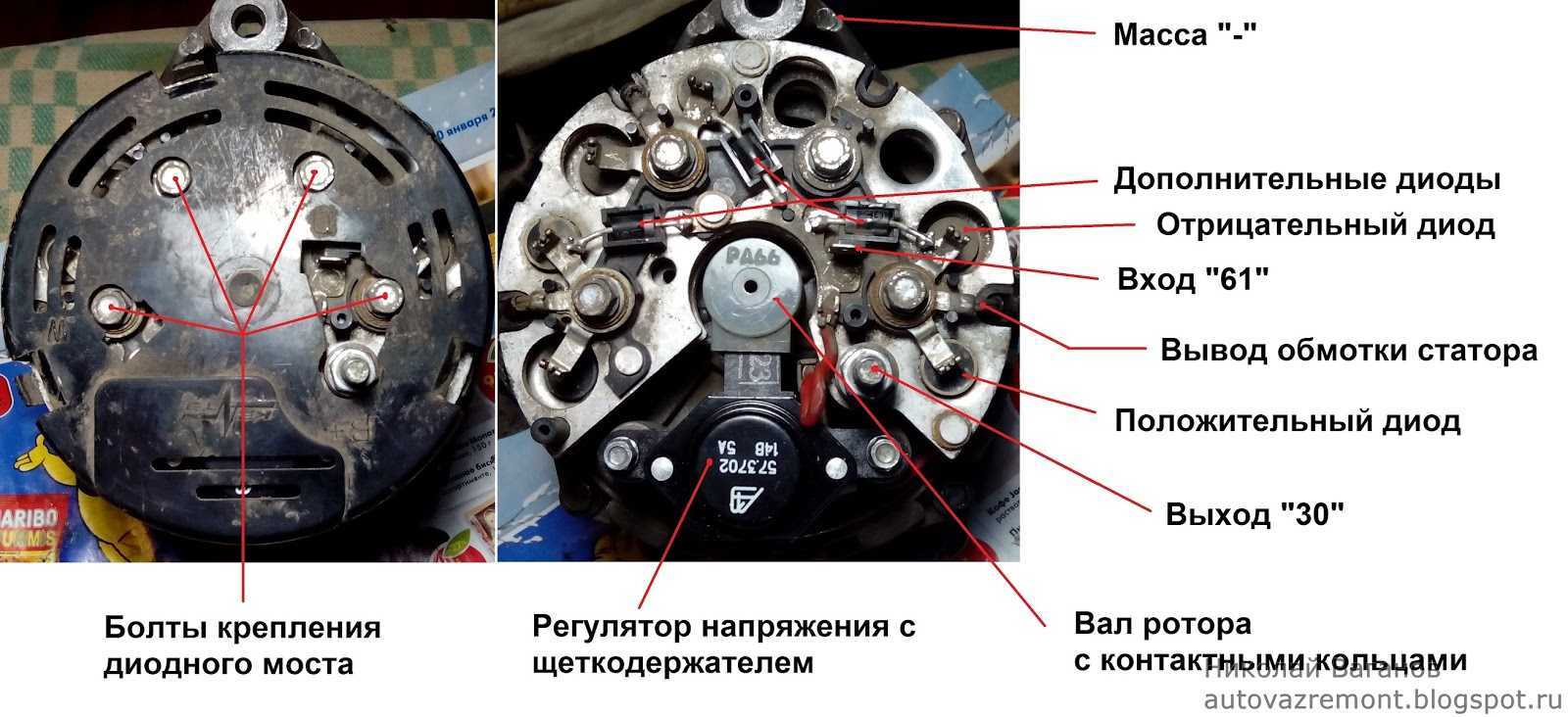

У меня как-нибудь будет статья, в которой я вам расскажу — из чего состоит генератор. НО сегодня просто и утрированно — это ротор (подвижная часть), статор (неподвижная часть), щеточный узел, реле-регулятора, ну и конечно же корпус в котором все это дело находится.

А теперь собственно поломки.

• Заклинило подшипники. Это достаточно распространенная проблема у уже изношенных генераторов, ротор в корпусе крутится на подшипниках, от времени и влаги (грязи), они изнашиваются и из банально клинит или подклинивает. Если присутствует клин, то это одно – шток перестает вращаться. Но вот если проявляются подклинивания, то заметить это сложно, шток может вращаться, а может и нет. В любом случае, при таких симптомах скорее порвется ремень, который крутит генератор от двигателя. ЭТО ПЕРВЫЙ ЗВОНОЧЕК.
• Сгорела обмотка на статоре или роторе. Она там есть в любом случае и скорее всего будет на статоре, так вот — также от влаги (соли на дорогах), ее может разъесть и она банально замкнет или просто перегорит, так как там используются медные провода. Соответственно генерация тока прекратиться.

• Выход из строя щеточного узла. Это также встречается очень часто, щетки это графитовые (зачастую квадратные) стержни, которые ходят по дорожкам статора. Так вот от времени они банально изнашиваются и их нужно заменить.

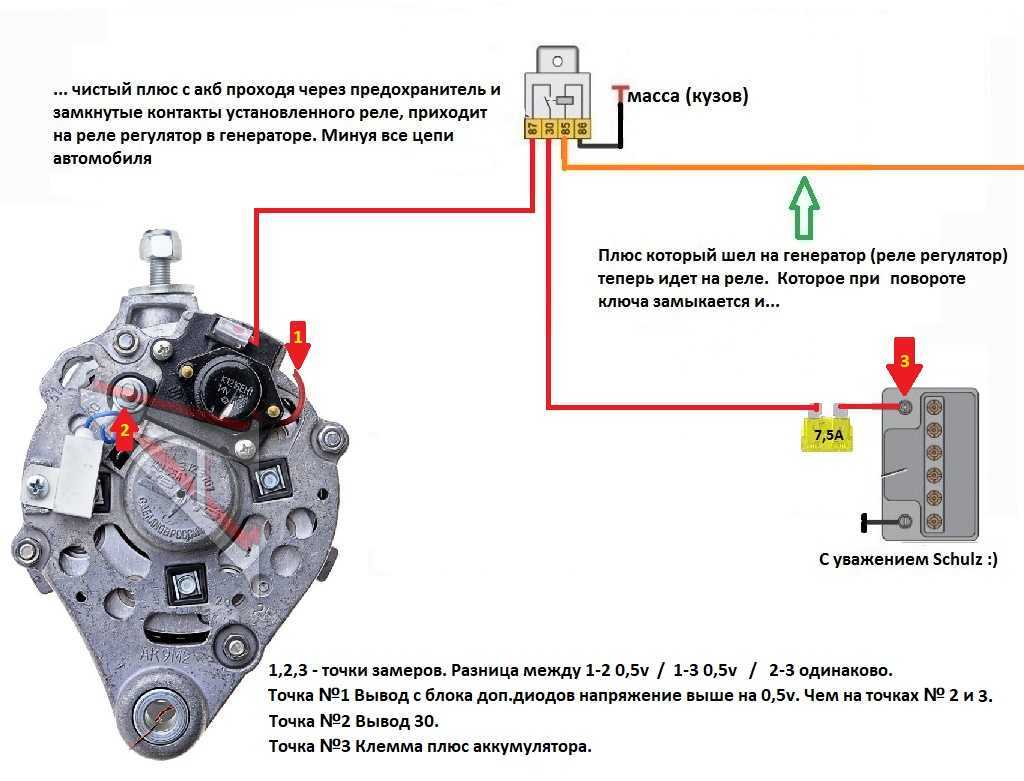

• Выход из строя реле регулятора. Это реле не дает генератору перезаряжать аккумулятор, приводя напряжение и силу тока в нужные рамки. Зачастую оно также выходит из строя и зарядка вообще не поступает на батарею! Нужно смотреть.

В общем то по этим 4 основным причинам генератор может не работать, поэтому его нужно обязательно проверять, перед покупкой новой батареи. Вполне вероятно у вас дело именно в нем.

Уход за генератором

Самое главное необходимо понимать, что за генератором, как и за всеми узлами автомобиля, необходимо следить, и своевременно его обслуживать. Своевременно менять щетки, не допускать попадания большого количества пыли и грязи, уже не говориться про воду. Следить за правильной натяжкой клинового ремня генератора, чтобы он не был ни ослаблен, ни перетянут. Проверять техническое состояние генератора рекомендуется через каждые 15 000 км. пробега. Обычно при правильном уходе за генератором он может прослужить до 160 000 км. пробега и ремонт генератора своими руками просто не понадобится, вы просто его замените и все.

Но чтобы генератор автомобиля так долго прослужил, необходимо научится его правильно обслуживать, и без разборки генератора здесь не обойтись.
