УАЗ Patriot Авантюрин › Бортжурнал › Замена цапфы заднего моста УАЗ Патриот

Некоторое время назад я заметил, что резьба на цапфе заднего колеса подыспортилась, гайки вроде бы как прокручиваются при затяжке, могут зайти не по резьбе, с перекосом, и когда накручиваешь, болтаются на цапфе.

Ездил я аккуратно, попинывал колесо, все было нормально несколько лет.

Тут как-то еду, пропала связь двигателя с колесами. Ну, думаю, полуось хряпнулась, хотя ехал нерезво, повернул во двор и после поворота вдруг такое. Вышел, кардан крутится, а машина не едет. Полуось… Подключил передок и потихоньку поехал. Тут услышал какой-то скрип и машина как-то странно едет, ходит вверх-вниз по ровной, казалось бы, дороге. Выхожу — БА!, колесо едет рядом, на полуоси, шагает по бордюрам.

Техническое обслуживание

Во время эксплуатации ведущие мосты УАЗ Профи особого обслуживания не требуют. Во время проведения очередного технического обслуживания необходимо проверить уровень трансмиссионного масла в картере моста. Он должен быть у нижней кромки заливного отверстия. Для замены масло сливается через отверстие расположенное в нижней части картера, при этом вывинчивайте и пробку заливного отверстия.

Осевой зазор в подшипниках ведущей шестерни главной передачи более 0,05 мм не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверку наличия осевого зазора в подшипниках производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни при снятой крышке картера. В случае обнаружения зазоров ведущие мосты подлежат регулировке. Регулировка моста это трудоемкая операция, требующая определенного навыка и применения специального инструмента, поэтому рекомендуется производить регулировку только на специализированных станциях технического обслуживания.

Во время эксплуатации УАЗ Профи обращайте внимание на состояние защитных чехлов шарниров привода переднего колеса и шкворневых узлов. Эксплуатация переднего моста с поврежденными чехлами приводит к быстрому выходу узлов из строя

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
Уложить кольцо в посадочное гнездо.
Вставить внешние кольца подшипниковых опор ведущего вала в картер.
Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
Установить распорную муфту и вставить хвостовик в картер.
Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.

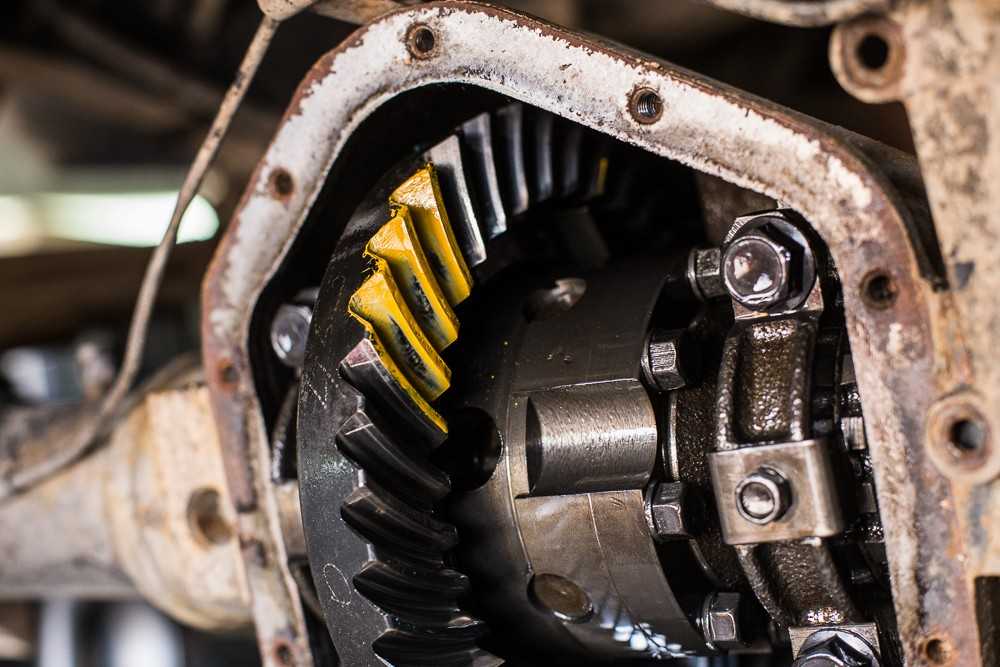

Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

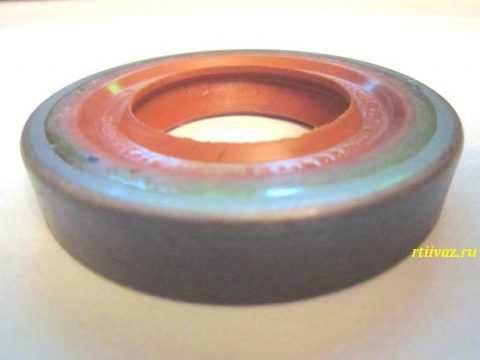

Сальник и его особенности

На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.

В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.

Замена изделий

Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте. Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот

Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

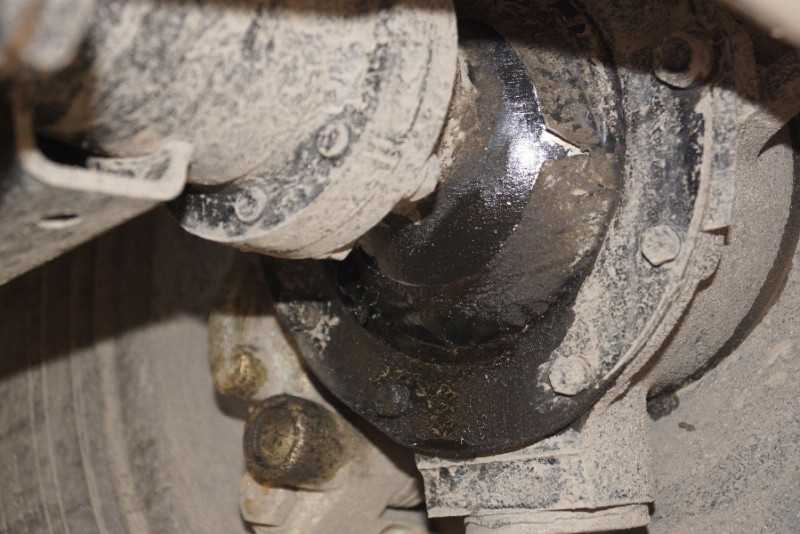

Течь из поворотного кулака

Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
После этого нужно снять колесо.
Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия:
1. извлекается тормозной диск;
2. демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
3. осуществляется снятие полуоси;
4. отсоединяется наконечник рулевой тяги от поворотного кулака;
5. осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.
После извлечения поворотного кулака, его необходимо зафиксировать в тисках.
Процесс демонтажа сальника предусматривает его поддевание с помощью отвертки и удаление из полости опоры поворотного кулака.
После этого перед монтажом нового уплотнителя, необходимо смазать его с помощью смазки типа Литол-24.
Осуществляется запрессовывание уплотнителя с помощью трубки соответствующего диаметра. Для запрессовывания детали можно воспользоваться изношенным устройством.
После запрессовки новой детали, можно устанавливать все извлеченные детали в обратном снятию порядке.

Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу. Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы

Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.

Регулировка заднего моста УАЗ Патриот типа Спайсер

Регулировка ведущей шестерни главной передачи производится в следующем порядке:

Расчитайте толщину регулировочного кольца ведущей шестерни по формуле: δ1=В-(111,960+Г), с точностью ±0,025 мм. Размеры В и Г снимите с редуктора вашего заднего моста. Схема размеров В и Г представлена внизу на рисунке:
Установите подобранное регулировочное кольцо ведущей шестерни в картер 1 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот)
Запресуйте наружные кольца подшипников ведущей шестерни в горловину картера;
Наденьте маслоотгонное кольцо 13 на хвостовик ведущей шестерни и установите внутреннюю обойму заднего подшипника
Установите подсобранную ведущую шестерню в хвостовик картера заднего моста;
Оденьте распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню;
Запресуйте манжету 10 в горловину картера заподлицо;
Оденьте фланец 7 на шлицы ведущей шестерни до упора;
Оденьте шайбу 9 и завинтите гайку 8 с усилием 18 — 25 кг/м. При закручивании гайки 8 непрерывно вращайте хвостовик ведущей шестерни для правильной установки роликов подшипника;
Измерьте обычными бытовыми ручными весами, цепляя их за отверстия фланца хвостовика, усилие проворачивание ведущей шестерни. Оно должно быть 0,1 — 0,2 кгс/м;
Закерните гайку 8 в шлиц хвостовика ведущей шестерни.

Регулировка ведомой шестерни главной передачи заднего моста УАЗ Патриот выполняется в следующей последовательности:

Определите размер регулировочной шайбы 12 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот») δ2=Б-(Е+50±х) в мм с точностью ±0,025 мм, где х — размер предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), который нанесен электрографом на торце ведомой шестерни;
Установите подобранную регулировочную шайбу 12 и дифференциал в картер заднего моста;
Наденьте крышки подшипников дифференциала 29 и закрепите их болтами 28 с усилием 0,5 кг/м;
Отрегулируйте подшипники 15 дифференциала путем затяжки гайки 17, при этом вращайте дифференциал для правильной укладки его подшипников;
Проверьте суммарное усилие проворачивания ведущей и ведомой шестерни — 0,21 — 0,42 Н/м. Проверку осуществляйте путем проворачивания за фланец ведущей шестерни;
Измерьте боковой зазор (температурный зазор) в зацеплении ведомой и ведущей шестерен. Измерение производится стрелочным индикатором, прикрепленным к фланцу картера, в перпендикулярном направлении к зубу ведомой шестерни. Зазор должен находится в пределах 0,15 — 0,25 мм. Проверку производить на 3 — 4 зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать значения 0,05 мм. Если измеренный боковой зазор между ведущей и ведомой шестерней меньше 0,15 мм то нужно заменить регулировочное кольцо 27 меньшей толщины.

Проверка зацепления ведущей и ведомой шестерни по пятну контакта выполняется в следующей последовательности:

Окрасте по 2 зуба ведомой шестерни краской в 3 или 4 местах равномерно по окружности;
Вращайте дифференциал за ведомую шестерню до момента образования оттиска контакта;
№ 1 указывает на правильный контакт шестерен.

В остальных случаях необходимо будет выполнять следующие действия:
- При контакте по вершине зуба (№ 2) ведущую шестерню подвиньте к ведомой. Для этого увеличьте толщину регулировочного кольца 12. Для сохранения размера бокового зазора на эту же величину уменьшите толщину регулировочного кольца 27.
- При контакте у основания зуба (№ 3) ведущую шестерню отодвиньте от ведомой;
- При контакте на узком конце зуба (№ 4), ведомую шестерню отодвиньте от ведущей ;
- При контакте на широком конце зуба (№ 5), ведомую шестерню подвиньте к ведущей. Для этого увеличте толщину регулировочного кольца № 27. Для сохранения бокового зазора между ведомой и ведущей шестерней одновременно отодвиньте ведущую шестерню от ведомой. Для этого уменьшите толщинй регулировочного кольца 12.
Отворачивая по очереди крепежные болты 28, нанесите на их резьбу анаэробный герметик УГ — 6, предварительно обезжирив резьбовое соединение.
Заверните болты 28 с усилием 14 — 16 кгс/м;
Поставьте на крышку подшипника дифференциала стопорную пластину 19 и закрепите ее болтом 18 с усилием 1,1 — 2,5 кгс/м, предварительно нанеся на его резьбу анаэробный герметик;
Установите прокладку 24 и крышку 21 картера и затяните крепежные болты моментом 1,1 — 2,5 кгс/м;
Если при эксплуатации авто происходит нагрев картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 oС (вода кипит на картере), то произведите регулировку редуктора заднего моста повторно.

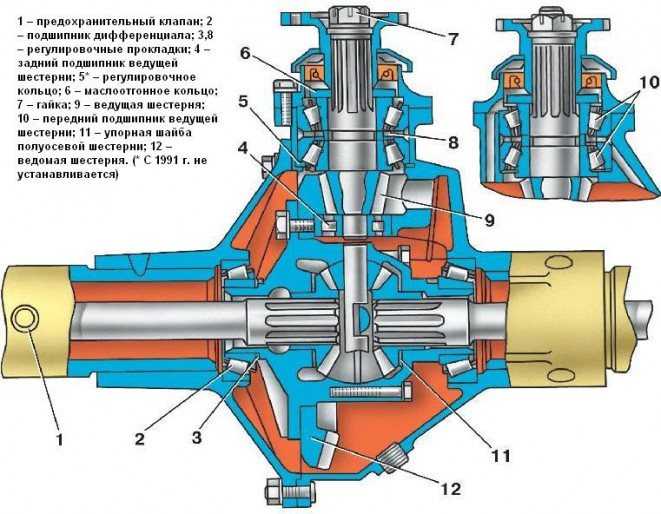

Устройство и схема заднего моста УАЗ Патриот

Задний мост УАЗ Патриот называется Спайсер. Он является ведущим на джипе, поэтому его и считают внедорожником. Как и предыдущая модель УАЗа, Патриот комплектуется одноступенчатым ведущим мостом. Его конструкция проста — это пустая труба, на конце которой внедрены ступичные подшипники. Посередине этой конструкции внедрили редуктор, который принимает крутящий момент, передающийся по карданному валу. К редуктору подсоединены полуоси, которые подводятся к колесам. Основными частями заднего моста считаются:

дифференциал;
полуоси;
главная пара.

Внешний вид Спайсера представлен картером, в нем соединяются полуоси. Нижняя часть этого картера хранит смазку, которая разбрызгивается во время движения автомобиля. Масло попадает на дифференциал и главную пару.

Интересно! Ступица УАЗ Патриот

Дифференциал — это зубчатая шестеренка, задача которой — перенести крутящий момент с кардана на полуоси. Масло меняется благодаря техническому отверстию сбоку картера.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

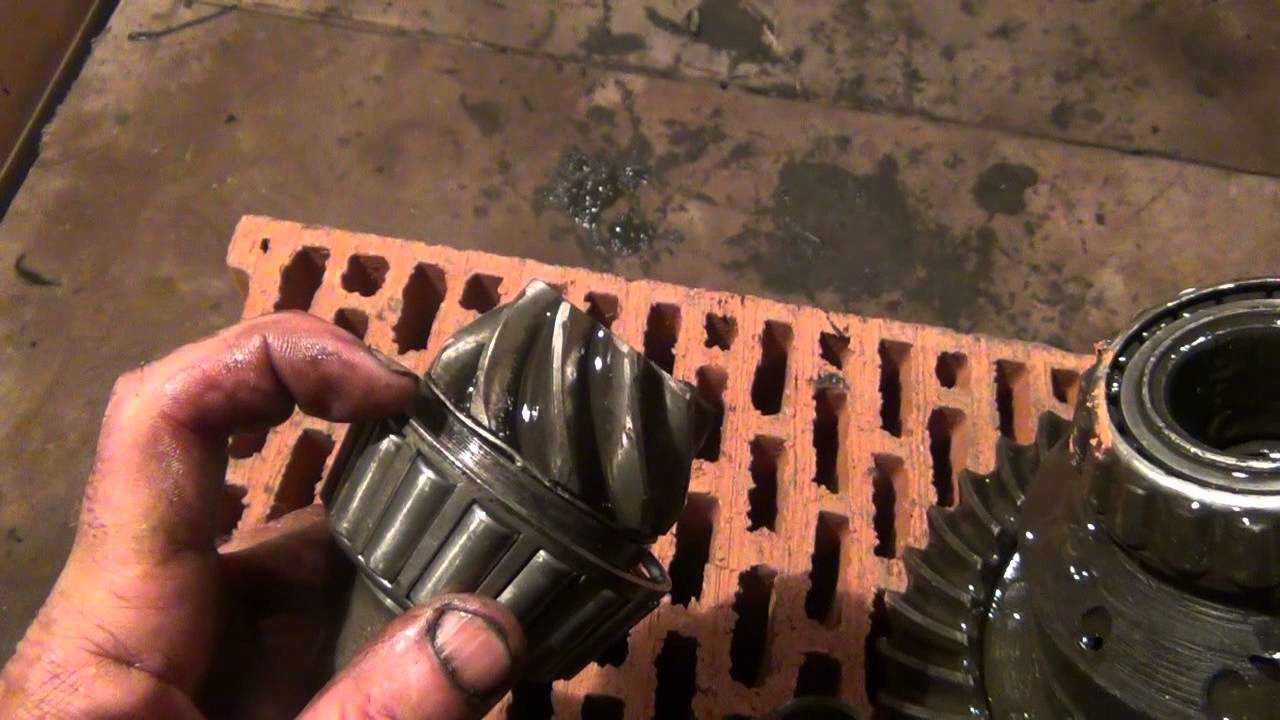

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Возможные неисправности и их причины

Конструкция передней оси отличается надежностью и неприхотливостью к условиям эксплуатации. Большинство неисправностей, возникающих при эксплуатации автомобиля, сможет устранить человек с минимальными техническими знаниями. Ниже представлены наиболее часто встречаемые неисправности, требующие ремонта узла. Так же можете прочитать про Передний мост Уаз «Буханка».

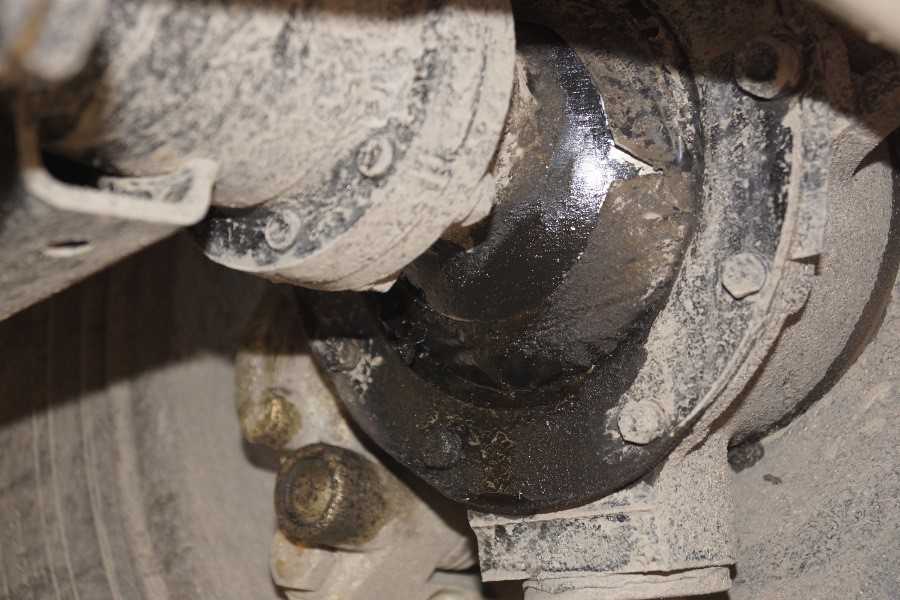

Подтекание масла

Наличие потеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может быть нарушение прокладок или износ сальников. При выявлении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Сильный шум при работе узла может свидетельствовать об износе шестерен или подшипников. Для устранения неисправностей потребуется осуществить разборку узла. Вышедшие из строя детали необходимо заменить новыми.

Ухудшение качества смазки

Причиной сильного шума при работе узла может являться плохое качество смазки. Необходимо регулярно менять смазку в картере редуктора. Регулярное использование автомобиля для передвижения по бездорожью или преодоления брода может спровоцировать попадание воды в картер. Вода не позволяет вращающимся деталям механизма смазывается, что может привести к полному заклиниванию.

Во избежание выхода из строя всего узла необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан оборудуют резиновым шлангом, второй конец которого выводят под капот.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

Редуктора;
Корпуса;
Двух полуосей;
Кожухов полуосей;
Поворотных кулаков;
Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Особенности работы заднего моста

Сам по себе задний мост представляет специальную ось, которая соединяет два задних колеса и обеспечивает их синхронную работу. Необходим он для выполнения нескольких функций внутри машины:

Данная ось передает крутящий момент. Это происходит за счет того, что дифференциал оси меняет скорость крутящего момента. Кроме того, она также влияет на работу вращения передних колес.
Благодаря тому же дифференциалу может меняться угловая скорость передних колес. Это достигается из-за того, что распределяется крутящий момент на колесах. Благодаря этому автомобиль может проходить крутые повороты, не сбавляя скорости. А если полностью заблокировать дифференциал при буксировке одного колеса, возможно проехать труднодоступные участки дороги.
Данная ось служит надежной опорой для колес и всего кузова, так как помогает грамотно распределить весь вес автомобиля. Благодаря этому нет сильного перенапряжения и машина легко переносит тяжести.

Всего существует два типа задних мостов: гражданские (колхозные) и военные (редукторные). Производители называют оси УАЗа гражданскими, так как те отлично приспособлены для поездок по самым необычным дорогам за пределами больших городов. Однако у народа данный тип оси называется колхозным. Все дело в том, что ось находится достаточно высоко над уровнем земли, в отличие от других автомобилей, и даже при поездках по деревенским дорогам не цепляется за какие-либо препятствия.

Но несмотря на все преимущества гражданской оси, опытные автолюбители рекомендуют покупать именно с военным мостом. Все дело в ряде преимуществ редукторной оси:

Она намного выше, чем гражданская. Колхозная ось возвышается на 22 сантиметра над землей, в то время как военная — на все 30. Благодаря этому увеличивается проходимость машины в труднодоступных участках.
Военная ось имеет большую тягу, за счет этого автомобиль способен переносить большие нагрузки, нежели машина с гражданским мостом. Как вариант, автомобили с легкостью могут помочь другим машинам и исполнить роль тягача с грузом. Кроме того, машина с легкостью проходит через вязкую грязь и другие препятствия.
Редукторные оси надежнее хотя бы потому, что изначально создаются для работы военных. Для данных структур нужны цельные механизмы, которые будут работать без заминок. Но они также легко приспосабливаются для работы в гражданских условиях.
В отличие от ряда других автомобилей, машины с редукторным мостом отличаются невысокой ценой и высоким качеством. Кроме того, обслуживание таких машин стоит недорого, в отличие от гражданских иномарок.

Полуось заднего моста УАЗ Патриот подает необходимые сигналы крутящему моменту, ее нужно регулярно настраивать, в противном случае задний мост начнет давать сбои, что негативно скажется на работе всего автомобиля. Насторожиться стоит, если вдруг при минимальных скоростях машина начала издавать странные звуки, которые до этого от нее не исходили. В этом случае источником всех проблем является не сам мотор, а задний мост, который не подкрутили вовремя. Причин, из-за которых появляется эта проблема, много. Опытные мастера выделяют как главную — слишком большие нагрузки, которые вынуждена брать на себя машина. В частности, выделяют те случаи, когда автомобиль слишком часто работает в качестве тягача. В этом случае нужно незамедлительно ехать в автосервис, либо исправлять недочеты самостоятельно.

Интересно! Электросхема УАЗ 3303

Ремонт задней полуоси уаз патриот

Полуось снимают при обнаружении утечек масла из-под прокладки фланца крепления полуоси, при регулировке или замене подшипников ступицы и для снятия дифференциала

Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.

Вам потребуется ключ «на 14», домкрат, два болта с резьбой М10, прокладка полуоси.

Подготавливаем автомобиль. Устанавливаем упоры под передние колеса автомобиля, затормаживаем автомобиль стояночным тормозом.

Устанавливаем рычаг управления коробкой передач в нейтральное положение.

Для удобства работы поддомкрачиваем заднюю часть автомобиля и снимаем заднее колесо со стороны выполняемых работ.

Головкой на 14 откручиваем десять болтов крепления фланца полуоси.

Вворачиваем два болта с резьбой М10 (приготовленных заранее) в два резьбовых отверстия во фланце полуоси.

Равномерно вворачиваем болты и выпрессовываем полуось из шестерни дифференциала.

Извлекаем полуось из картера моста и снимаем прокладку.

Устанавливаем полуось в обратном порядке.

Перед установкой полуоси прокладку приклеиваем с помощью консистентной смазки к ступице.

Источник

Особенности конструкции мостов Спайсер

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Источник

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Как собрать задний мост уаз

Сборку дифференциала производите в следующем порядке: 1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4. Установите сателлиты на оси разъемной крестовины.

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов.

Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

Рис. 20. Задний мост

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их.

Момент затяжки 98–137 Н·м (10–14 кгс·м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10. Прикатка роликов подшипников дифференциала
