Замена правого привода на рено логан
Снятие, замена, установка ШРУСа Renault Logan
Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью
Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Долейте масло в коробку переключения передач, как описано
Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой
Долейте масло в коробку переключения передач, как описано. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.
Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку. Момент затяжки ступичной гайки — Нм. Придерживая шрус, сдвигаем поворотный кулак стойки на.
Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком. Сдвигаем наконечник корпуса внутреннего шруса замена переднего шруса рено логан шлицевого вала полуосевой шестерни дифференциала коробки передач.
Замена ШРУСа Рено Логан (Сандеро) своими руками
Снимаем привод колеса. Порядок замены грязезащитного чехла пыльника наружного шарнира шруса привода правого переднего колеса автомобиля Рено Логан 1 — Снимаем внутренний шарнир привода Зажимаем привод за вал в тиски с накладками на губки из мягкого материала. Снимаем хомуты пыльника внутреннего шарнира перекусываем их бокорезами.
Если хомуты заводские или аналогичные им замена переднего шруса рено логан их по диагонали болгаркой или пилкой по металлу стараясь не повредить пыльникподдеваем отверткой переламываем и снимаем.

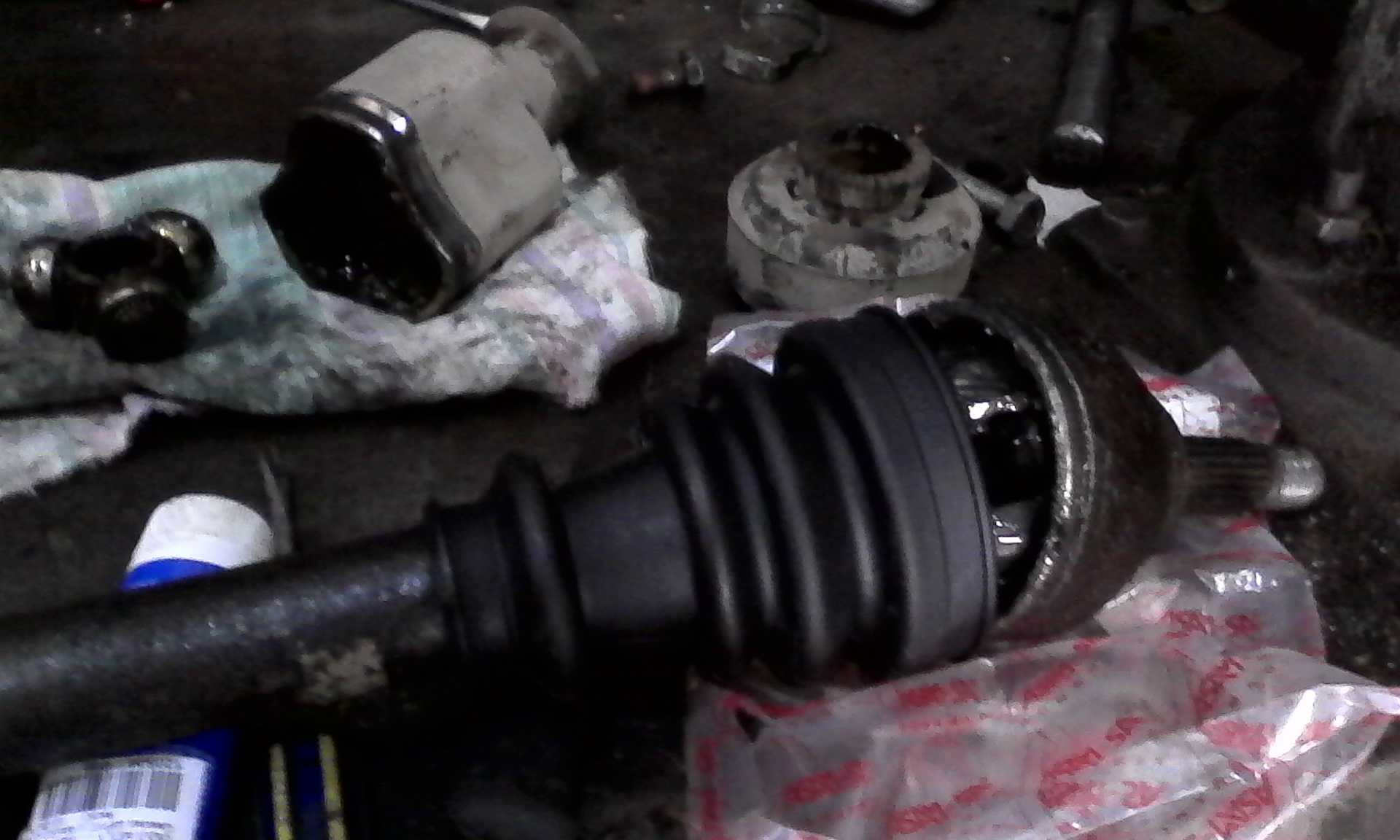

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой. Снимаем трехшиповой шарнир трипод с вала привода. Колёсную ступицу надо стянуть со шлицевого вала. Пыльник можно сразу разрезать.
Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.
Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.
Замена правого шруса на Рено Логан своими руками видео
Полость ШРУСа перед установкой заполняют специальной смазкой. Подготовка к монтажу Монтаж нельзя будет выполнить, не используя молоток и брусок.
Такова реальность. Момент затяжки ступичной гайки — Нм. Перемещать автомобиль при незатянутой гайке замена переднего шруса рено логан категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.
Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!
Затяните крепежные болты переднего левого колеса. Установите на колесо декоративный колпак.
Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.
Когда нужно осуществлять замену?
Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:
- Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
- Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
- Во время езды автомобиль постоянно тянет в одну из сторон.
- Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
- На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.
Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП
Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.
Полный размерКаталожный номер 8200017057, является пыльником старого образца.
№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).
Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.
Полный размерВот номер оригинала, нового образца.
За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.
№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.
Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.
Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.
№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.
Полный размерВот номерок, за 600 рублей приобрел, кожа.
Полный размерВот что с моим стало.
Полный размерВот что с моим стало.
Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.
Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.
На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

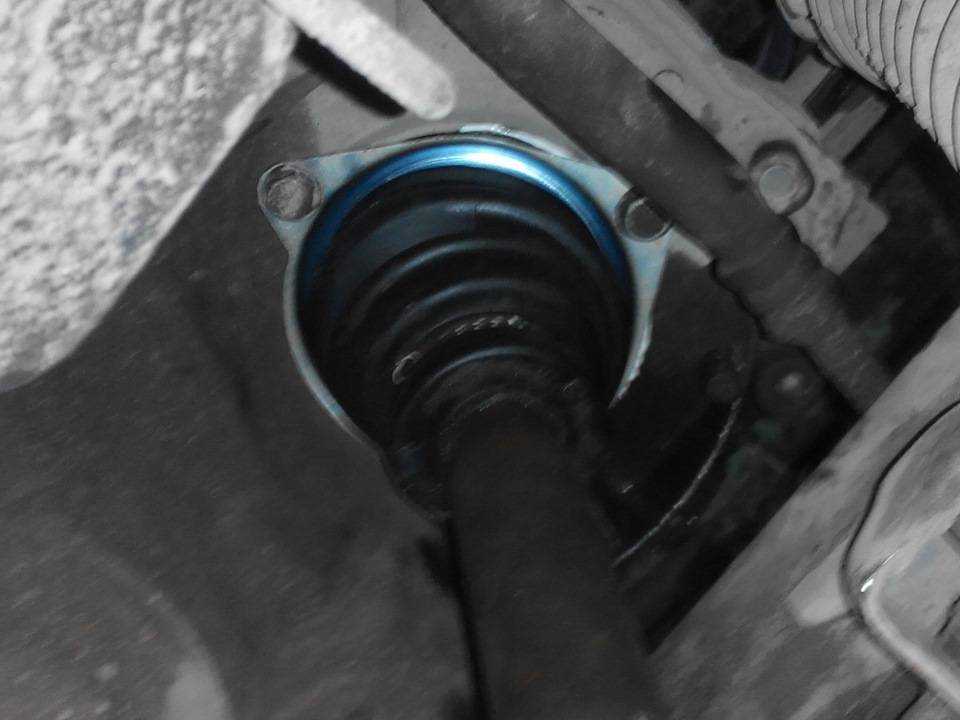

Рено Логан пыльник левый и правый шруса внутренний и наружный
Далее пойдет рассказ о замене внутреннего чехла Рено Логан. Работу по замене внутреннего пыльника Рено Логан можно производить несколькими способами.
Сняв наружную часть углового соединения, добраться до внутреннего пыльника, после чего произвести демонтаж хомутов и самой детали.
Установку производить в обратной последовательности.
Другой способ предусматривает снятие всего привода в сборе. Такой метод наиболее эффективный и удобный, нежели первый. Замена левого чехла ШРУСа Итак, рассмотрим вариант замены левого защитного чехла шарнирно углового соединения. Установив автомобиль на подъёмник, снимаем колесо и откручиваем гайку, фиксирующую ШРУС.
Отсоединяем крепление шаровой опоры рычага.
Замена пыльника ШРУСа Рено Логан своими руками

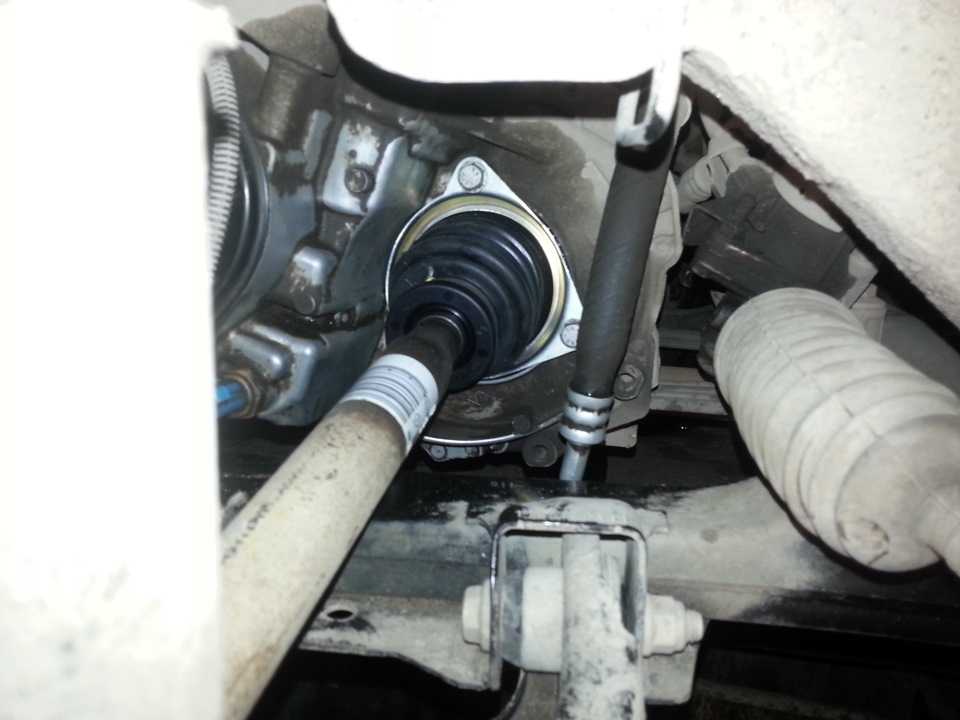

Торцевым ключом на 13 мм откручиваем три болта, удерживающих основание сальника. Плоской отверткой поддеваем основание и снимаем весь привод в сборе. Смену защитного кожуха производим согласно вышеописанному мануалу. Сборку осуществляем в обратной последовательности.
Со временем в неисправных приводах появляется хруст и щелчки, и если не обращать внимания на появление дефектов, в результате может произойти заклинивание шарниров, и замена пыльника левого внутреннего шруса рено логан не сможет передвигаться. Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются: Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля.
Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, поэтому ступица вращается вместе с шарниром.
Износиться может замена пыльника левого внутреннего шруса рено логан сама обойма, так и внутренняя полость корпуса, в результате износа в соединении появляется люфт. Если есть люфт, он ощутим руками. У наружного ШРУСа также могут иметься и другие неисправности: ШРУС внутренний Рено Логан Внутренний левый ШРУС — съемный, он представляет собой трехшиповик трипоидна каждом шипе которого устанавливается обойма, а между шипом и обоймой есть игольчатые подшипники.
Трехшиповик надевается на шлицы приводного вала и фиксируется стопором. Внутренний правый шарнир тоже представляет собой трипоид, но он размещается в корпусе и прижимается пружиной. Дефекты внутренней гранаты проявляются по-другому — в начале движения или при резком ускорении по прямой в районе приводов слышны щелчки, на поворотах дефект не проявляется.
Как заменить гранту
В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.
Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси
Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.
Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.
Видео о замене гранаты на ВАЗ 2108, 2109, 21099
ПРОЦЕСС ЗАМЕНЫ
Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.
СПОСОБ НОМЕР 1
Открутите ступицу ключом на 16.
Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.
Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.
Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.
Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.
Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.. Далее надевайте конус на ШРУС и снимайте с него пыльник
Далее надевайте конус на ШРУС и снимайте с него пыльник
Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»
Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».
СПОСОБ НОМЕР 2
Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.
Если вы решите воспользоваться съемником, так выглядит самодельный:
А такие продаются в автомагазинах:
После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.
Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.
Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.
Процесс снятия будет выглядеть примерно так:
Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно
Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его
Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его
После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.
Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.
Тонкости замены наружного пыльника шруса рено логан: шаг за шагом
От своевременности проведенных работ зависит ресурс наружного шарнира. При обнаружении упомянутых выше симптомов действуйте следующим образом (рассмотрим на примере правого колеса):
- Подготовьте инструмент для замены неисправного узла. Вам потребуется:
-
- Тканевые перчатки для защиты рук.
- Набор ключей и головок.
- Отвертки с различными типами жал.
- Плоскогубцы (губки должны быть тонкими). Как вариант, используйте утконосы.
- Новые пыльники или ШРУС (в зависимости от того, что меняется).
- Специальное устройство для демонтажа стопорных колец (съемник).
- Фломастер.
- Дополнительное оборудование. При установке нового пыльника наружного шарнира Рено может потребоваться зубило, молоток, смазка и башмаки для фиксации автомобиля.
- Скручивайте болты правого колеса, поднимайте передок домкратом и снимайте колесо Рено.
- Демонтируйте привод и отражающую грязь шайбу (находится на хвостовике кожуха шарнира).
- Демонтируйте хомут, удерживающий защитный кожух шарнира.
Далее отгибайте усик и беритесь за зажим с помощью утконосов или плоскогубцев.
- По такому же алгоритму демонтируйте малый хомут пыльника наружного шарнира.
- Снимайте кожух «гранаты».
- Доставайте из кожуха распирающую пружинку в комплекте со специальной шайбой.
- Разделяйте пружинку и упорную шайбу. Осмотрите состояние эти узлов.
Наличие повреждений (деформаций, изгибов) свидетельствует о необходимости установки новой детали.
- Снимайте кольцо, фиксирующее ступицу шарнира, а далее разгибайте его с применением утконосов или съемника. Итоговая задача такой работы — вывести устройство из специальной проточки вала.
- Перемещайте ступицу и ролики по шлицам, после чего демонтируйте ступичную часть.
«Перед разборкой устройства помечайте позицию ступицы по отношению к валу. Такая предусмотрительность упрощает процесс сборки после того, как правый пыльник Рено будет заменен»
Снимайте старый и поврежденный чехол, после чего ставьте новый правый пыльник на шарнир. Будьте внимательны с кольцевым выступом — он должен четко попасть в проточку вала. В противном случае через 1-2 тысячи километров придется снова делать замену.
Устранение неисправности
Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.
Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.
Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.
Устранить неисправность можно своими руками
Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник
Что будет, если не менять ШРУС
Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.
Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.
ШРУС наружный Рено Логан
«Граната» внешняя представляет собой корпус со шлицами, на конце шлицов имеется резьба. Рено Логан замена сальника левого и правого привода. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, потому ступица крутится совместно с шарниром. На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.
В процессе использования все детали внешней «гранаты» изнашиваются, поломки также появляются вследствие ударов. Правильная замена ремня генератора на автомобиле Рено Сценик. Общая информация, список необходимых инструментов, правильная. Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой. Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.
У внешнего ШРУСа также могут иметься и другие неисправности:
- расколоться (треснуть) сепаратор;
- от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».
Основными признаками неисправной внешней «гранаты» является появления щелчков во время движения автомобиля при повороте руля, если машина едет прямо, недостаток не находится.
Смена шарнира
Полная замена ШРУС (трипоида или наружного) Рено Сандеро, а не отдельных его элементов, проводится только в тех случаях, когда во время поворота в районе одного из колёс явно слышится хруст. Принцип действия при этом такой же, как и при замене и привода шарнира, и его сальников, и пыльников. Тем более что при описании этапов их вытаскивания рассматривалось и удаление ШРУС. Однако при полной смене шарнира добавляются некоторые нюансы:
- для работы потребуется полный комплект для Sandero, в составе которого должны быть и смазочные материалы, и стопорные кольца, и хомуты, и пыльники. Все эти элементы и материалы будут меняться, поэтому не стоит бояться их повредить при извлечении старого шарнира;
- перед надеванием пыльника в шарнир обязательно добавляется смазка.
