Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

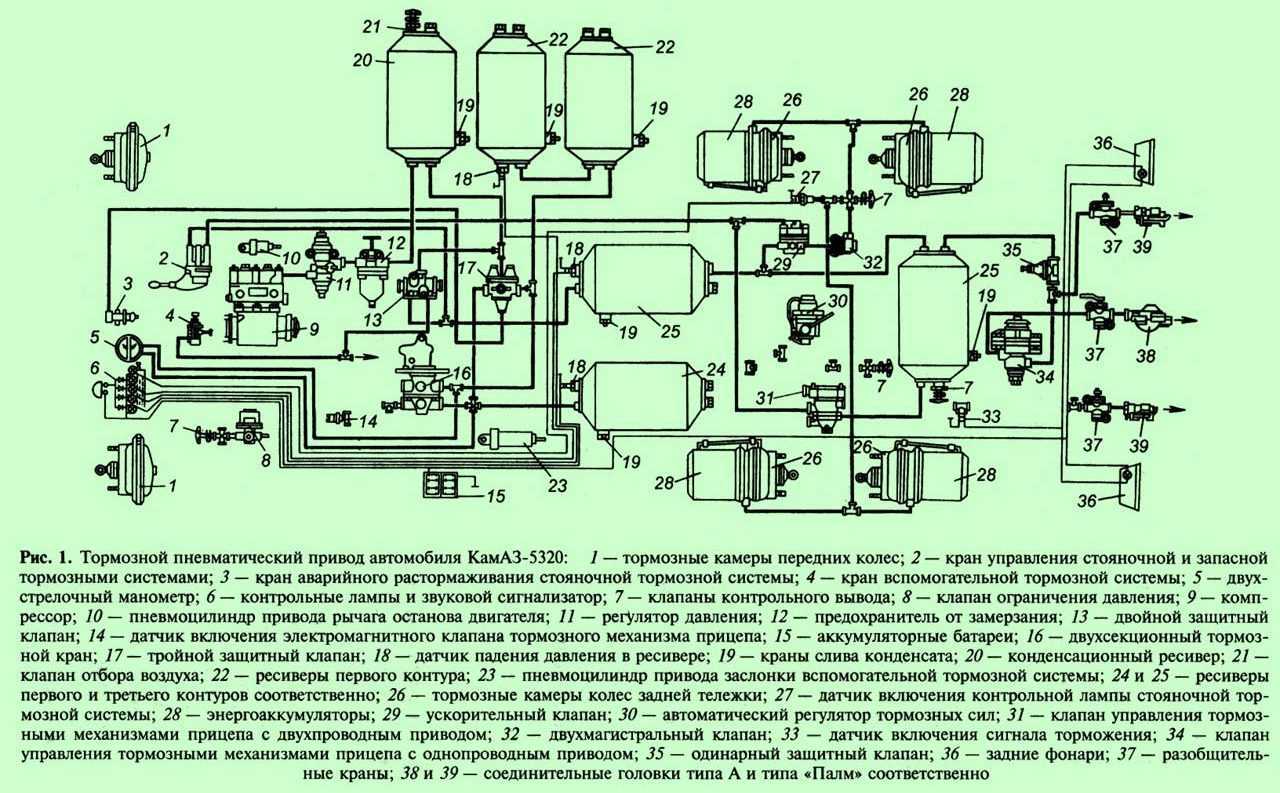

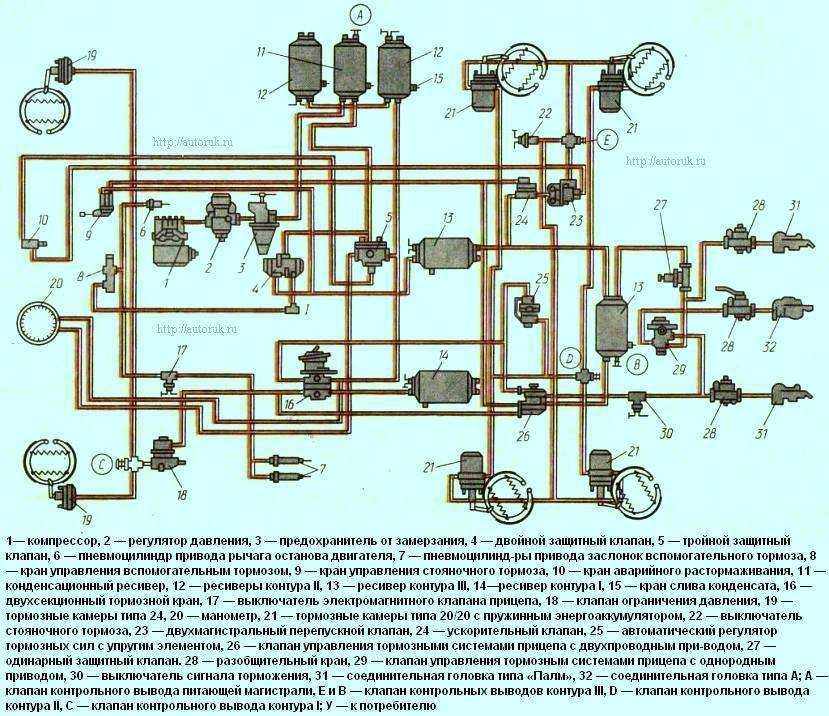

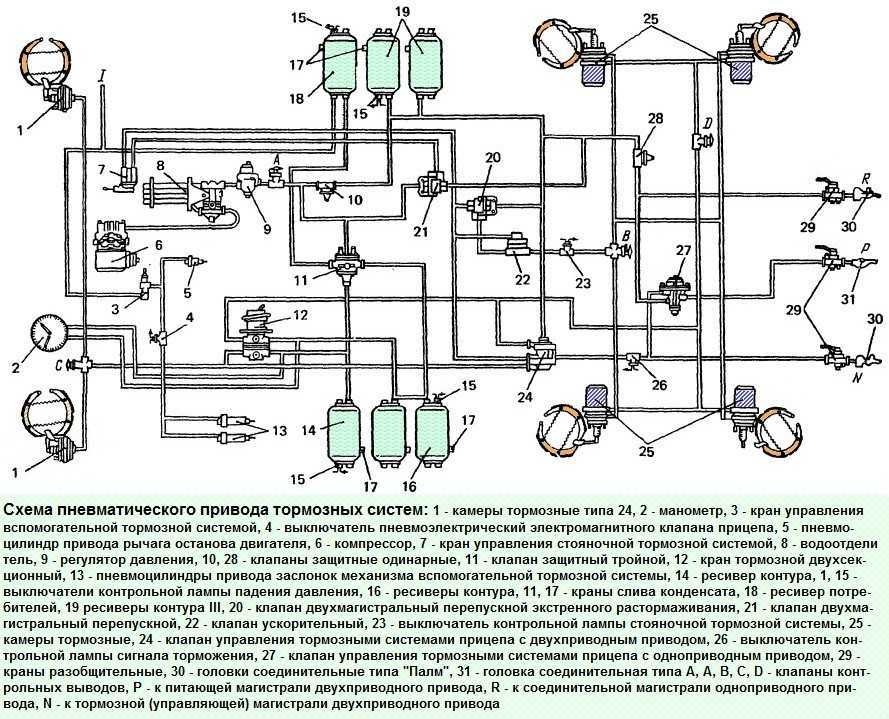

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

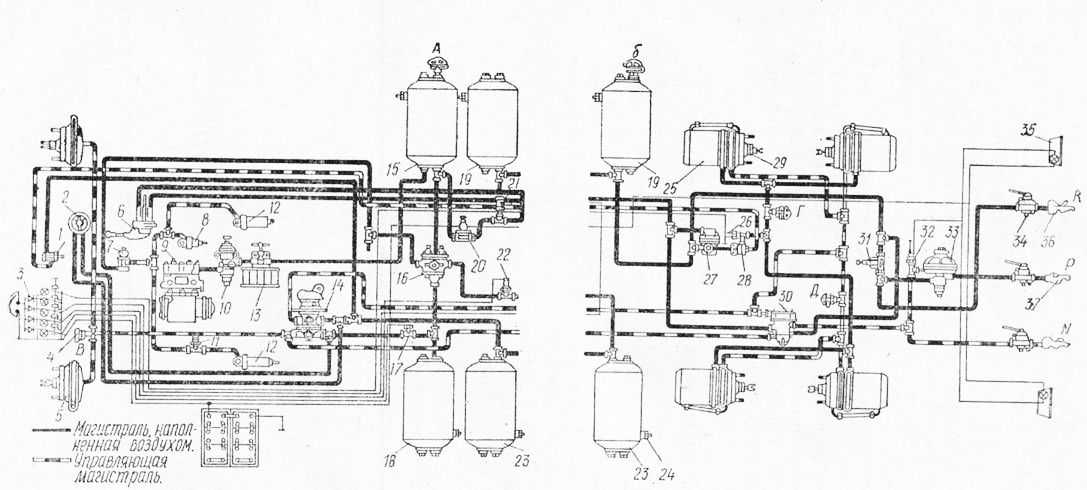

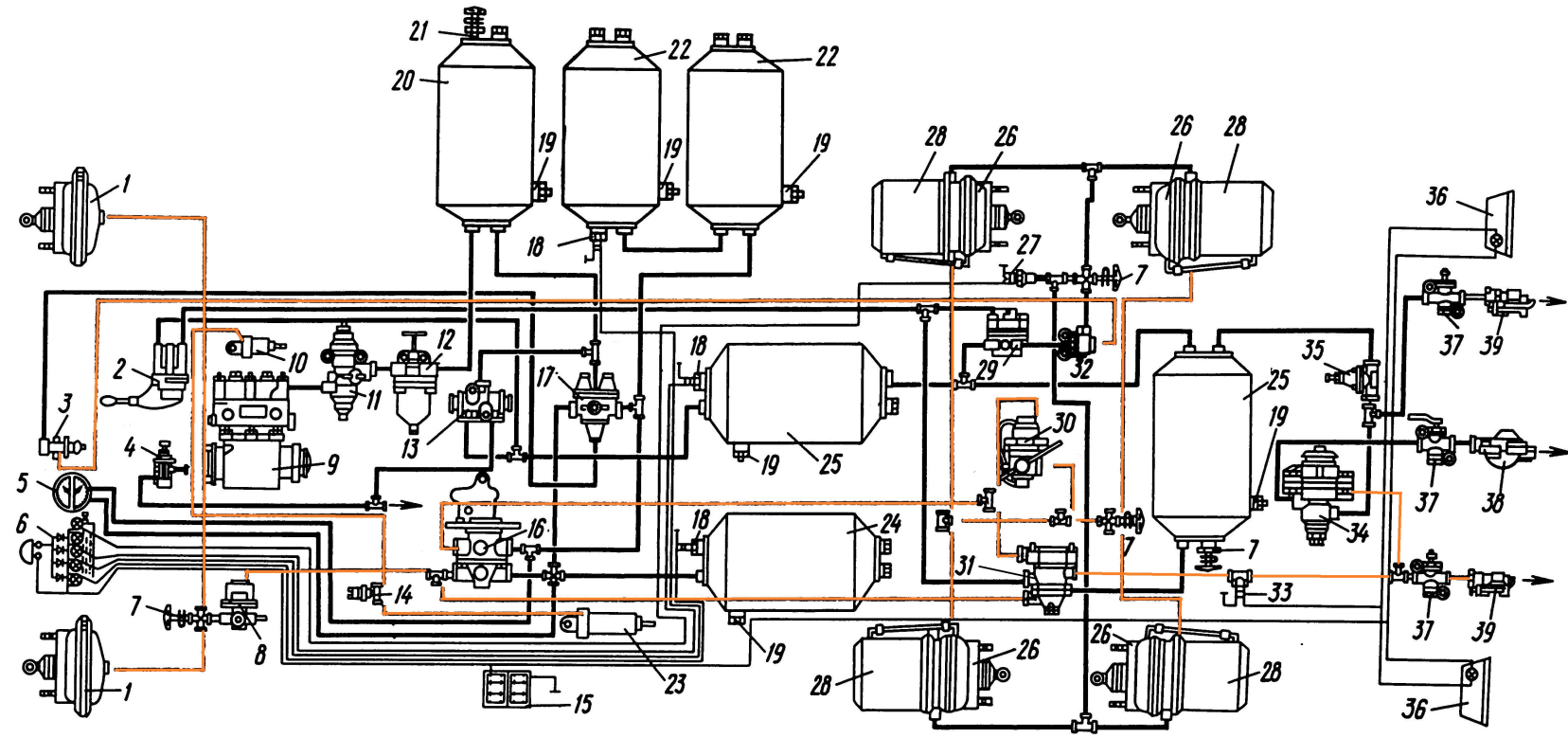

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

autoruk.ru

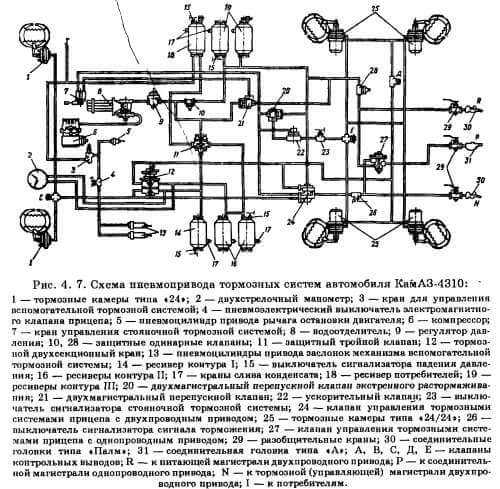

Как устроена тормозная система автомобиля КамАЗ?

Владельцам легковых автомобилейне всегда понятны проблемы водителей КамАЗов, конструкция которых несколькоотличается от строения «меньших братьев».

Однако это совсем не означает, чтопроблемы и неисправности таких машин менее значимы и не требуют внимания.

Поэтому в данной статье на примере автомобиляКамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –тормозного узла.

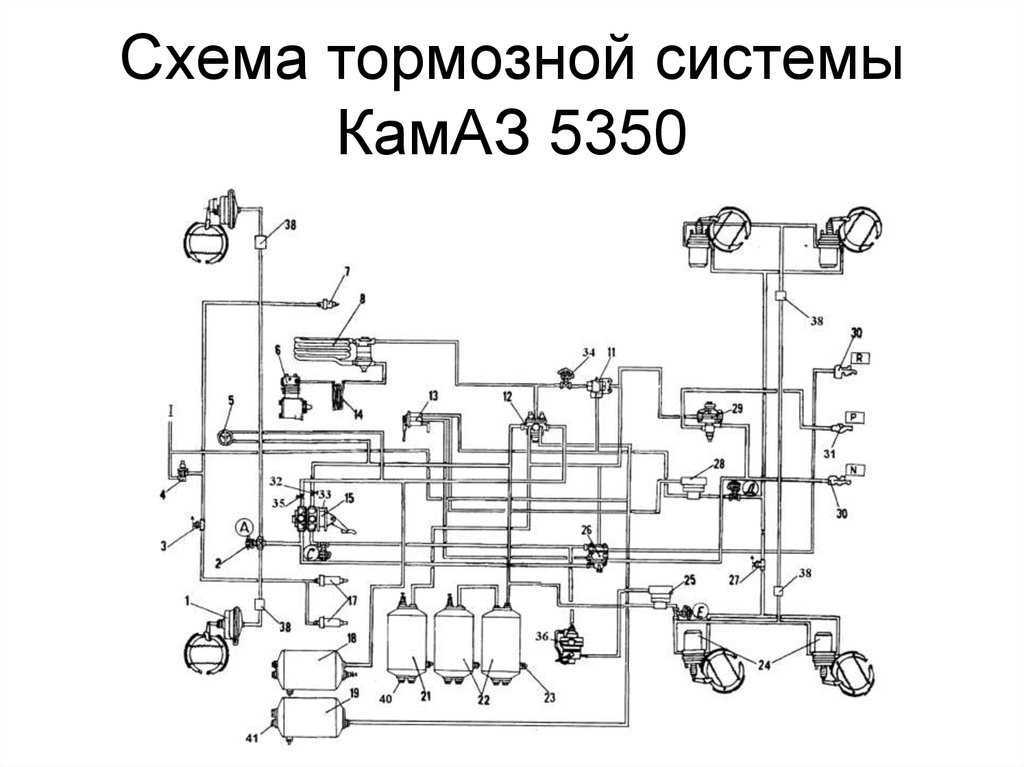

Как устроена тормозная система КамАЗ

Типтормозной системы КамАЗа не похожна аналогичную составляющую легковых транспортных средств.

Таким образом, даже при полном выходеиз строя одной из систем, водитель все равно сможет остановить многотонноетранспортное средство практически в любых условиях.

Основной (илирабочий тормоз) – создан для управления транспортным средством в процессе егодвижения. Он обладает пневматическим двухконтурным приводом, который оказываетраздельное воздействие на передние колеса и элементы задней колесной тележки.

Главными рабочими составляющими тормозной камеры КамАЗа являются колодки ибарабан, а управление тормозом выполняется при помощи нажатия соответствующейпедали.

Обратите внимание!Вбольшинстве случаев причиной рабочих сбоев тормозных систем служат поврежденияколодок и барабанов, так как именно они в процессе работы испытывают наибольшиенагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя темсамым движение транспортного средства). Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы. Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы

Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы.

«Запаска» совмещена со стояночным тормозом (присутствуют общиеузлы и механизмы) и состоит из четырех пружин энергоаккумулятора, двухвоздушных баллонов, защитного, перепускного (двухканального) и ускорительногоклапанов, тормозного крана, шлангов и трубопроводов. Этот вид тормозной системыактивизируется с помощью рычага, управляющего стояночным тормозом, пригоризонтальном расположении которого обе системы находятся в неактивномсостоянии, а его вертикальное положение вызывает работу стояночного тормоза.Любое промежуточное расположение указанной детали задействует запаснуютормозную систему.

Работавспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейсяпод уклоном машины, а для торможения задействуется силовой агрегаттранспортного средства (торможение двигателем). Несмотря на то, что звучит всеэто достаточно запутанно, принцип работы здесь несложный.

Когда водительнажимает специальную кнопку (она находится на полу, возле рулевой колонки), сжатый воздух от тройного (защитного) клапана перемещается в тормозныецилиндры, управляющиеся дросселями,которые перекрывают путь отработанным газам. В этот момент прекращается иподача топлива, а мотор начинает выполнять обязанности компрессора: давлениеотработанных газов воздействует на колодки и барабан КамАЗа, за счет чего ипроисходит торможение.

Помимо описанныхтормозных систем грузовиков, в них также предусмотрена система аварийногорасторможения, которая обеспечивает сжатие энергоаккумуляторных пружин,срабатывающих при применении стояночного или запасного тормоза.

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

• установить ручной тормозной кран в положение «стояночный тормоз»;
• вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
• отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

Видео: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

как развести, свести, подвести, поставить

Безопасность автомобиля во многом зависит от технического состояния тормозных систем. Во время эксплуатации тормозные колодки КамАЗ изнашиваются и подлежат периодической замене. Эта работа несложная, однако потребует некоторых физических усилий. Степень износа фрикционного материала контролируется по величине хода штоков тормозных камер. При достижении значения 40 мм и выше проводят регулировку тормозов, а при невозможности — замену накладок.

Как поставить и снять колодки

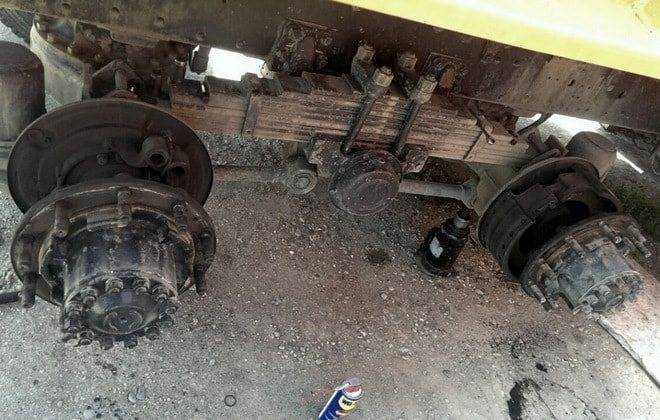

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины. Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

После этого ее снимают с оси

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

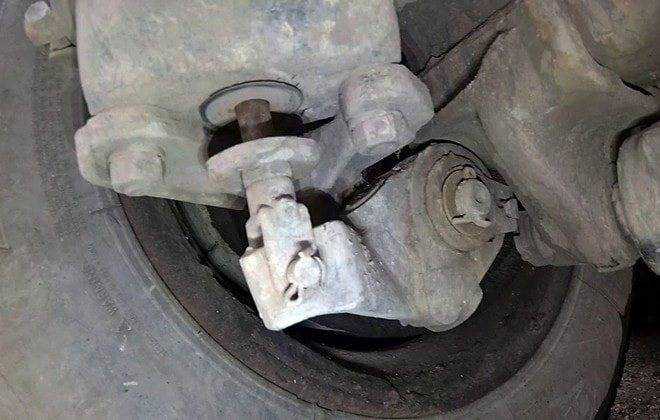

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

specmahina.ru

Почему тормозные колодки могут выйти из строя

Изготовитель в каждом случае указывает время службы этой запчасти, но возможно его увеличение либо уменьшение при разных стилях езды (к примеру, регулярное резкое торможение может привести к износу колодок после 5 000 километров). Имеет место и естественный износ тормозных колодок. Главные причины, которые могут повлечь неисправность данной детали, таковы:

1. Естественное изнашивание вследствие трения.
2. Низкое качество материала изготовления тормозных колодок.
3. Неэффективность движения и торможения (к примеру, резкое притормаживание на высокой скорости).
4. Ошибки в работе тормозов (когда ресивер в пневматической системе наполняется на небольшой скорости либо вовсе не наполняется).

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Руководство + по эксплуатации камаз 5350 — Блоги

Скачать Руководство + по эксплуатации камаз 5350

Информация о файле: Добавлен: 06.03.2015 Скачали: 222 Рейтинг: 94 из 1290 Скорость загрузки: 37 Mbit/s Файлов в категории: 245

Руководство по эксплуатации двигателей КамАЗ 740.19-200, 740.58-300 · 2.4. обслуживанию и ремонту автомобилей Камаз 4350, 43501, 5350, 53501,

Тэги: 5350 по камаз + руководство эксплуатации

Недавние поисковые запросы:

рецепт бланк на очки

реферат автоматизация регистрации документов

р-р фукорцина аннотация

Объявление о продаже Руководство по эксплуатации а/м Камаз 43118, 5350 в Республике Татарстан на Avito. 1.2.3.1. Каталог деталей и сборочных единиц КАМАЗ-4350, 5350, 6350… Руководство по эксплуатации двигателей КАМАЗ 740.30-260, 740.31 -240. 7 нояб. 2014 г. — URL для скачивания архива: Камаз 5350 руководство по эксплуатации — в fb2. Начать загрузку файла: Камаз 5350 руководство по

РАЗБОРКА КРАНА

+Перед разборкой кран нужно зажать в тиски. Круглогубцами снимаем стопорное кольцо 2. Из корпуса крана вытаскиваем клапан 3 и клапан 9 с уплотнителем и пружиной 7. Откручиваем болты 11 из корпуса. Вытаскиваем пружину 30 из корпуса 15 вместе с поршнем 16. Зажав плоскогубцами вытаскиваем большой поршень 19.

Для снятия клапана 28 нужно снять стопорное кольцо 21 и вытащить клапан 22 с кольцами и пружиной 26. Чтобы убрать упругий элемент 34 надо держать поршень 32, открутить гайку 40 после чего его вытащить. Все разобранные детали нужно промыть раствором МС-6ТУ. Все резинки и манжеты нужно заменить на новые. В начале сборки все детали нужно смазать смазкой циатим-221.

Читать дальше: Балансировка колес в домашних условиях видео

Замена колодок на КАМАЗе Евро

Замена колодок на КАМАЗ-вездеход возможна с применением колодок, купленных в магазине, либо путём самостоятельного восстановления старых. Большая часть водителей именно так и делают. Замена задних колодок КАМАЗ предполагает, что с запчастей срубают устаревшее фрикционное вещество, затем зачищают посадочную поверхность.

До установки шлифуют накладки с использованием токарного станка. Фрикционное вещество устанавливается на тормозную колодку, отверстия совмещаются. Для правильного расположения накладки устанавливаются одновременно все заклепки. Клепание начинается от центральной части к краям. Это повышает плотность прилегания фрикционного материала к поверхности.

Стоимость

Новый вариант модели КамАЗ 53215 имеет цену порядка 1,9 млн. рублей. При наличии дополнительных возможностей цена увеличивается на 500-750 тысяч рублей.

Машины б/у в большом количестве предлагаются на рынке: стоимость их может составлять 1,7-2,1 миллиона рублей. Также автомобиль сдается для осуществления работ разного характера в аренду: час стоит порядка 1100-1600 рублей.

Надежность и комфортабельность КамАЗ 53215 в сочетании с ее высокой грузоподъемностью при учете доступной стоимости — важные достоинства модели. Некоторые параметры уступают импортным аналогам, однако демократичность цены сразу привлекает покупателей.

Регулятор давления КАМАЗ

Регулятор давления предназначен для автоматического регулирования давления в пневматической системе в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты агрегатов пневматического привода от загрязнения маслом и. чрезмерного повышения давления при выходе из строя регулирующего устройства. Регулятор давления соединен трубопроводом непосредственно с компрессором; прикреплен двумя болтами к кронштейну.

регулятор давления

Атмосферный вывод регулятора направлен вниз так, чтобы выбрасываемый регулятором конденсат не попадал на другие детали автомобиля.

Принцип работы

Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.

схема

Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.

регулировка давления в системе

При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.

Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ}, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.

вывод для подкачки шин

Регулятор давления имеет клапан отбора воздуха, например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.

Неисправности регулятора

Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.

фильтр регулятора

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

zil-130-431410.ru

Неисправности тормозной системы и способы их устранения

Можно выделить четыре основных поломки, которые связаны с неисправностью тормозных систем КамАЗа:

• помехи в работе защитного клапана;
• засорение в системе ресиверов или образование пробоин в шлангах;
• пробоина и потеря воздуха в сжатом виде;
• вышли из строя поршневые кольца, неправильно функционируют датчики.

Для того, что вовремя определить и исправить неполадки с тормозами у КамаАз, нужна регулярная диагностика работы его систем, в том числе и электроники. Выполнять ее рекомендуется один раз в течение двух лет.

В интернете можно найти подробное видео с разбором всех ошибок. Ниже мы разберет их вкратце, а также рассмотрим способы их ликвидации.

Избыток масла внутри пневмосистемы

Причиной образования избытка мог стать износ поршневых колец. Нужно в срочном порядке заменить это деталь и просигнализировать всю остальную работу связанную с ними. В таки моделях как КамАЗ 5320 и 6520 эта проблема может привести к серьезным проблемам в течение короткого времени после возникновения.

В ресиверы не поступает воздух

Причиной поломки чаще всего является то, что трубы через которые проходит воздух засорены. Для устранения неполадки достаточно просто прочистить трубы. На модели КамАЗ 5511 часто такая проблема возникает из-за сломанного защитного клапана. В этом случае его требуется заменить.

Ресиверы в пневмосистеме заполняются недостаточно быстро

Причин этой поломки может быть несколько:

• недостаточно хорошо закреплены соединительные элементы;
• ресивер закреплен не плотно;
• шланги, через которые проходит воздух, повреждены;
• компрессор работает не на полную мощность.

Способы починки:

• плотнее натянуть соединительные детали друг с другом, при необходимости их следует заменить;
• осуществить замену ресивера;
• починить или поменять шланги;
• диагностировать компрессор, если нужно заменить его.

Неправильное давление в ресиверах

Такая неисправность характерна для КамАЗ 65115 и 43118. Нужно провести стабилизацию регулятора, если поломка случилась второй раз, то его следует заменить.

Автомобиль плохо тормозит или не тормозит совсем

Причин может быть несколько:

• шланг контура 3 забит
• аккумуляторы, работающие на энергетических пружинных механизмах вышли из строя;
• ускорительный клапан сломан;
• тормозная камера вышла из строя.

Способы устранения поломок:

• прочистить шланг, используя продув сжатым воздухом, или заменить его;
• произвести замену тормозной камеры и аккумулятора энергии;
• заменить все неисправные детали;
• внутри тормозной камеры отремонтировать ход штоков.

При торможении автомобиль петляет

Причины может быть две: на накладках тормозных колодок скопилось слишком много масла или тормозной механизм требует лучшей регулировки.

Решением эти проблем могут стать следующие действия:

• поменять или прочистить накладки;
• дополнительно отрегулировать тормозной механизм.
