Замена передних тормозных шлангов ваз 2108, 2109, 21099

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

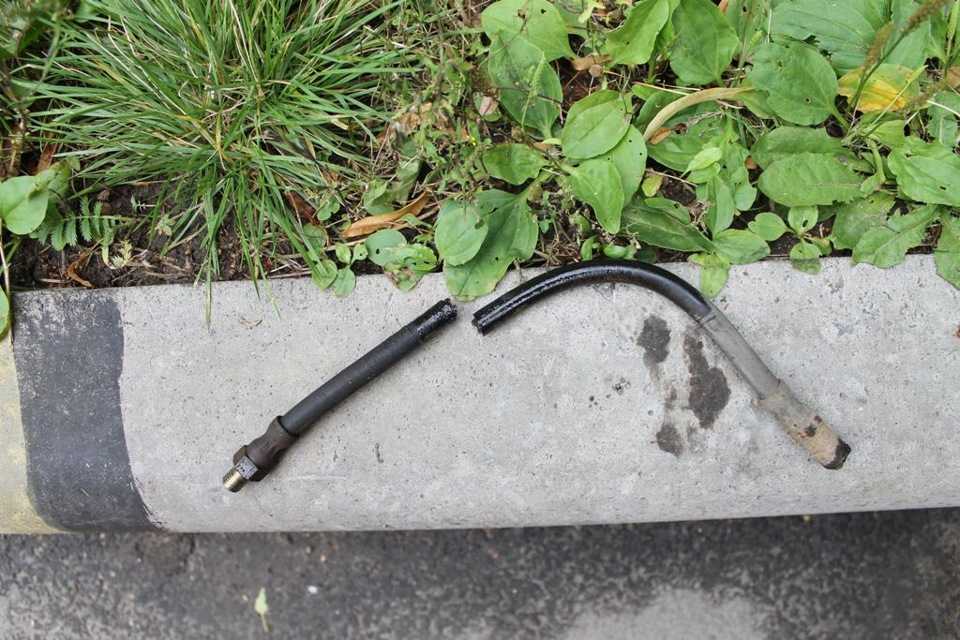

Примечание!
У тормозной системы есть контуры, на классике они располагаются поперечно друг другу, то есть задний тормозной контур (Оба задних колеса) и передний тормозной контур (Оба передних колеса), как мы уже говорили выше, если рвётся шланг заднего контура к примеру, то оба колеса задних перестают тормозить (Полностью контур выходит из строя) и наоборот, но мы не об этом, про прокачку тормозов пару слов хотим сказать, когда дело касается тормозной системы то и прокачка тормозов всегда затрагивается, для прокачки нужна тормозная жидкость поэтому ей заранее и запаситесь, ещё учитывайте те самые контуры тормозной системы, основываясь на них, при работе с передней частью (Например в передней части Вы тормозные шланги меняете) прокачивайте только её, при работе с задней часть (Например Вы задний тормозной шланг собрались поменять), прокачивайте именно задние колёса к передку можете даже и не приближаться, не забывайте об этом!

1. Начнём с передних тормозных шлангов, даже если они у Вас целы и не нуждаются в замене, не надо сразу листать дальше и искать информацию по замене заднего тормозного шланга (Она в пункте 2 дана), потому что шланги (Что передние, что задние) заменяются аналогично и прочтя этот пункт, Вы будете знать то, чего мы в пункте 2 не указали, ну что же начнём! Для замены шланга спереди, снимите колесо (Как снять колесо, читайте в статье: «») и выкрутите гаечным ключом болт который шланг к суппорту крепит (см. фото ниже), после чего выньте болт и на нём будут медные шайбы (Две, указаны красными стрелками), они должны быть заменены на новые, они играют роль неких уплотнителей и при установке старых (Обжатых шайб) не исключена вероятность того, что тормозная жидкость через то место куда шланг к суппорту подсоединяется польётся.

Примечание!
Во время работы, тормозная жидкость всё же чуть-чуть выльется из тормозного бачка, чтобы это было не существенно (Обязательно проделайте данную операцию), во время выкручивания болта который тормозной шланг к суппорту крепит пережмите его как это показано на фото 1, тем самым, когда шланг будет отсоединён из него выльется незначительная часть тормозной жидкость, вся она не выльется так как шланг пережат будет, после чего Вам будет нужно открутить тормозной шланг где он к тормозной трубке крепиться (Это уже другой конец шланга, более подробно как его отсоединить, читайте в пункте 2 чуть ниже) и после этого, шланг просто отсоединить будет нужно, но и здесь казус, когда шланг будет отсоединён из трубки потекёт тормозная жидкость, чтобы этого не произошло, заткните трубку чем ни будь, к примеру болтом подходящего диаметра или заглушкой, более подробно на фото 2 смотрите! (Если Вам не нужно это, пережимать шланг, затыкать отверстие, то просто берите резиновую грушу и с помощью неё заберите всю тормозную жидкость из тормозного бачка, но после замены шлангов, прокачать все 4-ре колеса в этом случае придётся и кстати, жидкость эту обратно не заливайте, она уже испорчена будет)

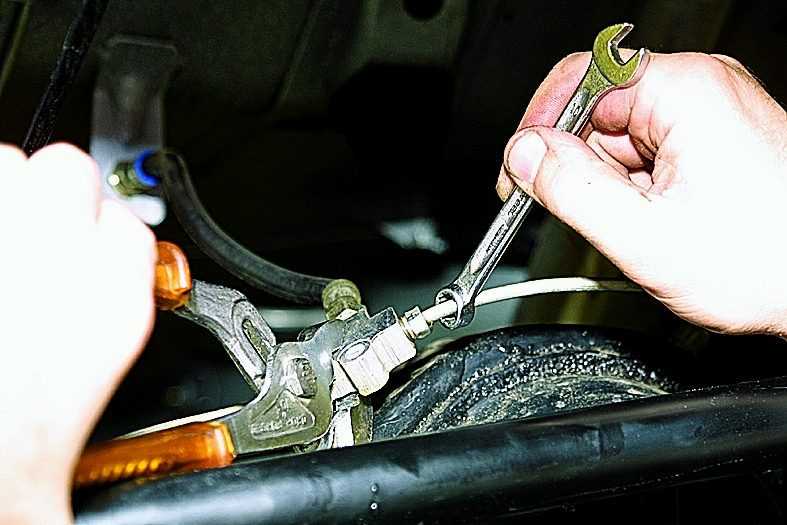

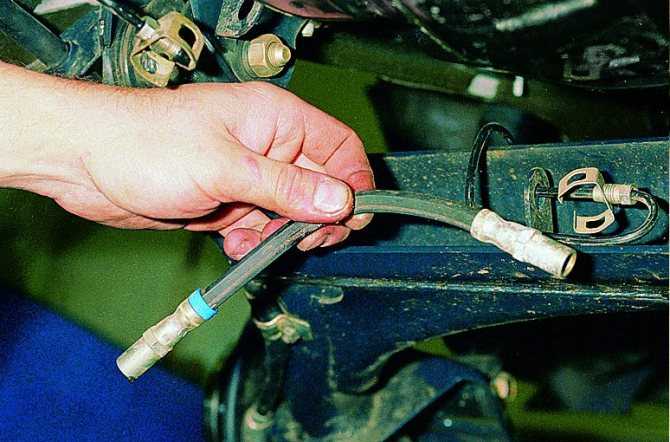

2. Переходим к снятию заднего тормозного шланга, он крепится точно так же как и передний, только в том месте где передний шланг к суппорту болтом крепится, задний же за счёт гайки прикручен (см. маленькое фото), но а другим концом, тормозной шланг точно так же как и передний крепится (Мы же в пункте 1 не описали процесс отсоединения шланга от тормозной трубки, а только описали как его от суппорта отсоединить), поэтому чтобы отсоединить шланг от тормозной трубки, её отвернуть будет нужно (Красная стрелка) но в то время когда ключом трубку крутить будете, удерживайте другим гайку шланга (Указана синей стрелкой) и как только трубка будет чуть-чуть ослаблена, пассатижами выньте стопорную скобу (Указана зелёной стрелкой) и отсоедините тормозной шланг от трубки, в обратном порядке шланги подсоединяются точно так же, когда работа будет завершена, залейте тормозную жидкость и прокачайте тормоза в автомобиле (Как прокачать тормоза, читайте в статье: «Прокачка тормозной системы на классике»), потом убедитесь что жидкость не откуда не течёт, по возможности устраните проблему.

Дополнительный видео-ролик:
Посмотрите два видео-ролика, в которых наглядно показан процесс замены передних тормозных шлангов и заднего шланга (Про передние шланги верхний ролик, про задний, последний).

Схема прокачки тормозов на ВАЗ-2110

Тормозная система ВАЗ-2110 имеет два контура, работающих по диагональной схеме. Этим продиктован порядок удаления воздуха из системы. Выполняя работу, необходимо обязательно следовать такой последовательности прокачки:

Правое заднее колесо.
Переднее левое.
Заднее левое.
Переднее правое.

Порядок прокачки тормозной системы ВАЗ-2110 и модификаций.

Необходимые материалы

Перед началом прокачки необходимо запастись тормозной жидкостью для долива.

Запасаемся тормозной жидкостью определенной марки, а если марка нам не известна – готовимся к её полной замене.

При этом важно помнить, что жидкость должна быть именно той марки, которая была использована ранее. Ели мы не уверены в том, какая тормозная жидкость залита в систему ВАЗ-2110, лучше перестраховаться и заменить её полностью

В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя

В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя.

Также для работы будет необходима прозрачная ёмкость, до половины наполненная жидкостью, шланг для штуцера длиной около 40-50 см, накидной ключ с вырезанным сегментом (штуцерный ключ).

Прокачка тормозов с помощником

Потребуется помощник. Поехали.

Открываем крышку бачка с жидкостью и доливаем её до максимально допустимой отметки. Доливаем тормозуху в бачок.
Очищаем колёсный тормозной механизм и снимаем защитный резиновый колпачок. Снимаем защитный колпачок со штуцера правого заднего колеса.
Если автомобиль установлен на подъёмнике (колеса в вывешенном состоянии), блокируем регулятор давления задних тормозов. Для этого достаточно вставить любую пластину или подходящую отвёртку между поршнем и опорной пяткой. Блокируем «колдун», если нужно.
Надеваем шланг на штуцер, второй конец шланга опускаем в сосуд с жидкостью. Надеваем шланчик на штуцер, подсоединяем к емкости и наливаем в ней тормозную жидкость.
Просим помощника плавно и медленно нажимать на педаль тормоза пять-семь раз, соблюдая интервал в 2-3 секунды. Педаль фиксируется в нижнем положении.
В это время мы откручиваем штуцер на пол оборота и выпускаем жидкость с пузырьками воздуха в сосуд.
Закручиваем штуцер, после этого помощник отпускает педаль.
Проверяем уровень тормозной жидкости в бачке, доливаем, если нужно.
Повторяем процесс до тех пор, пока пузырьки воздуха не перестанут выделяться.
Снимаем шланг, вытираем штуцер и надеваем колпачок. Прокачиваем остальные тормозные механизмы в порядке очередности.

Далее прокачиваем тормозные механизмы остальных колес, согласно порядку прокачки.

Прокачиваем тормоза самостоятельно, без помощника

Если не удалось найти ассистента — не беда.

Чтобы одному прокачать тормоза, понадобится крышка от бачка, шланг и сосок для бескамерной шины.

Прокачаем сами, но для этого нужно запастись крышкой от тормозного бачка старого образца, без указателя уровня жидкости. Ещё понадобится обычный ниппель от автомобильной камеры и сверло на 14. Высверливаем в центре крышки отверстие, вставляем ниппель. Приспособление готово. Переходим к прокачке:

Доливаем жидкость в бачок до максимума.
Закрываем бачок нашей крышкой с ниппелем. Накручиваем крышку с прокладкой на бачок.
Берём запаску и соединяем шлангом ниппель запаски с ниппелем бачка. Таким образом, давление на жидкость в системе обеспечено. Запаса давления в колесе хватит с избытком для полной прокачки системы. При этом нежелательно превышать давление в одну атмосферу. Вместо запаски можно использовать насос или компрессор, но при этом следить за давлением. Другой конец шланга прикрепляем к ниппелю камеры.
Процедура и порядок прокачки ничем не отличается от удаления воздуха из системы с помощью ассистента. Кроме того, нужно так же внимательно следить за уровнем жидкости, чтобы система не захватила воздух. Для удобства в шланг можно врезать краник от пневмосистемы.

По окончании работы проверяем уровень жидкости в бачке, педаль должна быть тугой с минимальным свободным ходом. Удачной работы, крепких тормозов и приятных путешествий!

Как сменить тормозной шланг

Инструкция Renault Logan, Megan II. Фаза 2. Замена передних тормозных колодок

Как правило, тормозная система любой машины должна постоянно быть в рабочем состоянии. Чтобы не допустить растрескивание и поломку резиновых тормозных шлангов, требуется периодически смазывать их силиконовой смазкой.

Примечание! Если есть хоть малейшее подозрение дефекта, такие элементы нужно незамедлительно заменить, так как от этого будет зависеть безопасность, как водителя, так и пассажиров.

Для осуществления ремонта рекомендуется купить или обзавестись:

ключом 8-го или 10-го размера, который применяется для демонтажа тормозных трубок; баллонным ключом; ключом 17-го и 14-го размера; прозрачной виниловой трубкой; уплотнительными медными шайбами; хорошо проникающей смазкой; ёмкостью для слива «старой» тормозной жидкости; новой жидкостью, рекомендуется обратить внимание на класс DOT-4. Ваз 2109 тормозные трубки. Ваз 2109 тормозные трубки

Ваз 2109 тормозные трубки

Ремонтные работы должны выполняться в определённой последовательности:

Проводятся подготовительные действия. Машина устанавливается на ровное место, под колёса с обратной стороны по отношению к вывешенному колесу подкладываются упоры.
Передняя область машины (правая или левая) поднимается при помощи домкрата. Чтобы автомобиль не держался только на одном домкрате, в целях безопасности его ставят на колодки.

Под действием баллонного ключа колесо легко снимается.

Все сменяемые резьбовые и фиксирующие детали системы обрабатываются хорошо проникающей смазкой, которая обеспечивает лёгкое откручивание. Желательно использовать смазку заблаговременно, чтобы она успела глубже проникнуть в соединения.

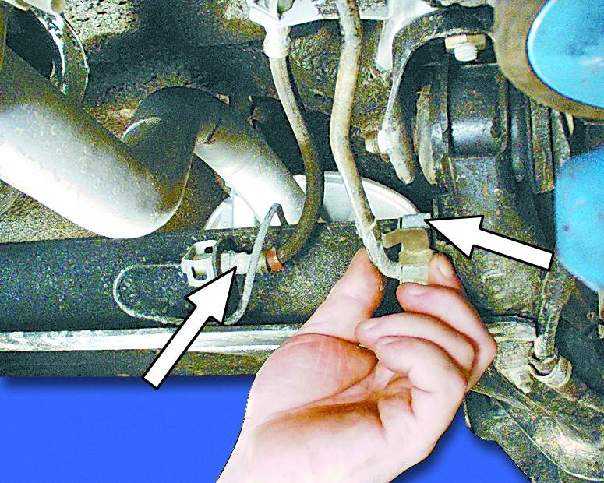

Крепление тормозных трубок ваз 2109

При помощи плоскогубцев нужно извлечь закрепляющую скобу шланга, которую можно найти на кронштейне кузова. Ключом 17-го размера наконечник шланга удерживается от прокручивания, а ключом 10-го размера откручивается штуцер трубки.
Тормозной шланг извлекается из кронштейна, надевается защитная заглушка на тормозную трубку. Такие меры необходимы для предотвращения утечки жидкости. 10-м ключом отвинчивается фиксирующий болт скобы, держащей тормозной шланг.
14-м ключом отворачивается крепёжный болт от тормозного шланга, который нужно демонтировать. Установка нового элемента производится в противоположном порядке.

Примечание! Желательно сразу сменить уплотнительные шайбы из меди.

По окончанию замены нужно обязательно прокачать тормозную систему:

Для нормальной прокачки требуется долить жидкости в тормозной бачок до максимального предела. Со штуцера снимается защищающий колпачок, надевают на него заранее подготовленный прозрачный шланг, который опускается в ёмкость, залитую жидкостью.

Таким образом, избавляются от проникшего в тормозную систему воздуха.

Можно привлечь к прокачке тормозов помощника, он будет жать на педаль тормоза до упора, удерживая её. Такие действия проделывают три раза.

Одновременно нужно открутить штуцер прокачки 8-м или 10-м ключом. Если присутствует воздух, он быстро выйдет в ёмкость.

Примечание! Прокачку требуется повторять до того момента, пока не выйдет весь воздух. Помимо этого нужно следить за уровнем тормозной жидкости, находящейся в бачке.

При помощи детального видео и фото сменить заднюю тормозную трубку или шланг сможет своими руками даже непрофессионал. В этом деле не лишним будет подробная инструкция замены, а также советы и рекомендации от опытных мастеров.

Если ремонт осуществляется впервые, нужно аккуратно откручивать и закручивать болты, дабы не нарушить резьбу. Чтобы трубки и шланги прослужили как можно дольше, следует покупать изделия только из качественных материалов, поэтому уместно отметить, что цена должна соответствовать качеству.

Особенности отворачивания заржавевшей трубки

Детали тормозной системы (ТС), кроме «расходников», служат достаточно долго, в основном на машине меняются колодки и при необходимости диски. Соединения тормозных трубок (ТТ), цилиндров, шлангов со временем «закисают» по ряду причин:

на детали, находящиеся внизу автомобиля, с дороги летит грязь, соль, попадает влага;
влияет перепад температур – при взаимодействии колодок с барабанами/ дисками происходит разогрев, при попадании воды, снежной «каши» – резкое охлаждение;
гайки, штуцеры, болты долгое время не отворачиваются, происходит своего рода прикипание.

Отвернуть прикипевшую ТТ от рабочего цилиндра после большого пробега (допустим, после 100 тыс. км) проблематично в том случае, если вы не знаете, как это сделать грамотно, ведь многие в руки берут обычный рожковый ключ. Как правило, на штуцере ключ сразу проскакивает, закатываются грани, после действительно возникают трудности с отсоединением ТТ, приходится обращаться к специалистам.

Основные правила откручивания трубки:

пользоваться нужно только специальным разрезным ключом с фиксирующим болтом;
прежде чем начать отворачивание, необходимо основательно очистить части соединения от грязи;
перед началом работы следует произвести обработку WD-40, подождать минут 5-10, чтобы «вэдэшка» отъела ржавчину;
в отдельных случаях не вредно открутить штуцер для прокачки тормозов, так как он будет мешаться, к тому же его можно нечаянно сломать.

Специальным ключом пользоваться достаточно просто: скручиваем зажимной болтик, насаживаем ключ на штуцер, наживляем и зажимаем болт так, чтобы шестигранник был плотно обхвачен, без люфтов. После этого начинаем откручивание, но большого усилия применять нельзя, можно отломить трубку.

В условиях автосервиса нередко пользуются газовым резаком, производят нагрев соединения. Но здесь нагревать нужно предельно аккуратно, не исключено, что пострадают манжеты цилиндра.

все полезное находится здесь

Снятие переднего тормозного шланга

Вывешиваем и снимаем переднее колесо.

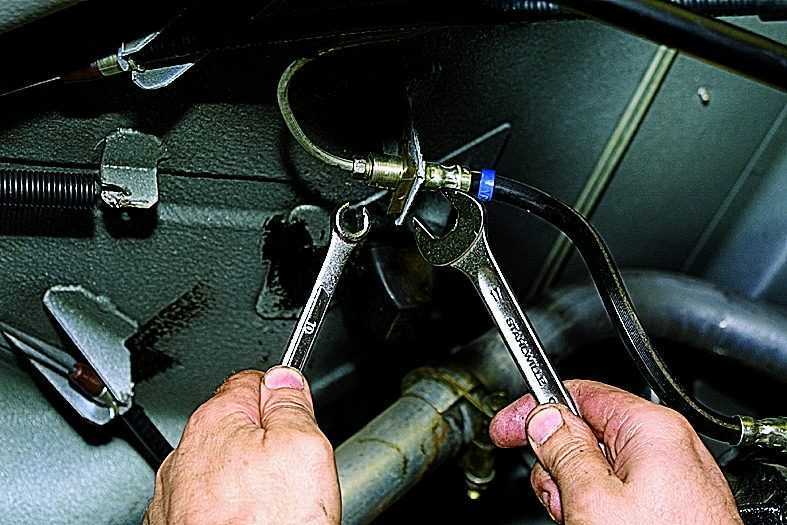

Придерживая ключом «на 15» наконечник тормозного шланга, ключом «на 10» отворачиваем штуцер трубки. Чтобы тормозная жидкость не вытекала из трубки, надеваем на ее конец защитный колпачок от штуцера прокачки.

При сильном окислении гайки трубки следует воспользоваться специальным ключом «на 10», охватывающим пять граней гайки.

Извлекаем из резиновых держателей, охватывающих шланг, провод датчика износа колодок.

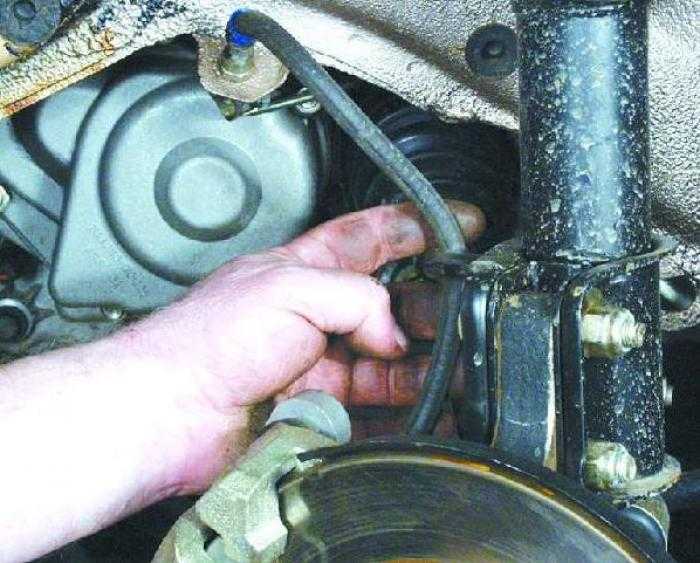

Выводим муфту шланга из держателя амортизаторной стойки. Ключом «на 15» отворачиваем штуцер шланга от колесного цилиндра. Между цилиндром и штуцером установлено медное уплотнительное кольцо, подлежащее замене. После установки шланга прокачиваем тормозную систему (см. Прокачка тормозов).

Замена тормозных шлангов на ВАЗ 2109 и 2110. Пошаговая инструкция

Замена передних тормозных шлангов на ВАЗ 2109 и 2110 не требует от автолюбителя каких-либо дополнительных приспособлений. Сделать это можно даже без наличия ямы, прямо во дворе или гараже, на самодельной небольшой эстакаде или – просто на асфальте в удобном месте. Задние – потребуют уже, скорее всего, смотровой ямы или подъемника.

Почему нужно периодически осматривать тормозную систему, в частности – шланги? Один мой приятель на трассе, на скорости в 100 километров в час при нажатии педали вдруг «потерял тормоза». Педаль просто ушла в пол, а машина продолжала нестись навстречу ДТП. Хорошо еще, что он знал, как можно затормозить машину переключением скоростей, так сказать «двигателем». Постепенно сбросив скорость, он остановился на обочине и, вытерев пот со лба, открыл капот.

Как оказалось, , а на ближайшем СТО обнаружили порыв заднего правого тормозного шланга, а все остальные имели такую степень износа, что могли «выстрелить» в любой момент.

Чтобы избежать подобного, все тормозные шланги (особенно, у пожилых авто) необходимо периодически осматривать, чтобы вовремя выявить опасные микро трещинки. Заодно можно посмотреть и тормозные цилиндры, и степень коррозии на трубках. Все это поможет избежать неприятностей в пути. Кстати, специалисты советуют менять все шланги в комплекте. Ну, или хотя бы парные: передние или задние.

При помощи домкрата поднимаем переднее колесо и снимаем его. Не забывайте о том, что болты колеса также могут «прикипеть». Для того, чтобы они легко открутились, несколько раз и подождите минут 10. Если же болты открутились, а колесо не снимается, есть также «народный» метод. Для этих целей некоторые водители возят в багажнике кусок доски и небольшую кувалду. Подставляем доску к колесу и бьем по ней кувалдой несколько раз. Колесо должно сняться;

Придерживая ключом «15» наконечник на тормозном шланге. А в то же время проворачиваем «десяткой» штуцер на трубке;

Чтобы тормозная жидкость не вытекла, надеваем защитный колпак. Если гайка «прикипела», используем ВД. Выжидаем 10-15 минут, откручиваем;

Далее – необходимо извлечь провода датчика по износу колодок из резиновых держателей;

Муфту шланга необходимо вывести из держателя стойки амортизатора;

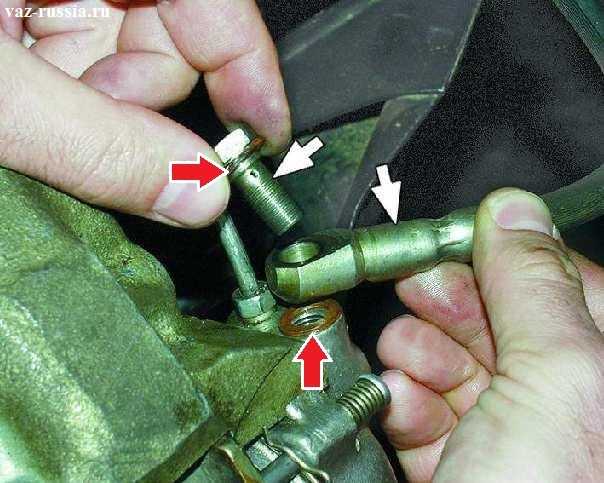

От цилиндра откручиваем «15» штуцер шланга. Медное кольцо уплотнения также необходимо менять. Обычно уплотнители продаются в комплекте;

Устанавливаем новый шланг, тщательно затягивая гайки;

Процедуру аналогично повторяем и на другом переднем колесе (так как, напоминаем, лучше всего менять шланги хотя бы попарно);

После всего, прокачиваем систему тормозов, проверив наличие жидкости в бачке (по уровню). При необходимости – долить!

9.7. Ford Focus II. Снятие шлангов тормозных механизмов колёс

ЗАМЕНА ШЛАНГА ТОРМОЗНОГО МЕХАНИЗМА ПЕРЕДНЕГО КОЛЕСА

Тормозной шланг меняем при наличии на нем механических дефектов — потертостей, трещин или разрывов, вздутий, а также в случае подтеков тормозной жидкости.
Желательно произвести принудительную замену шлангов тормозных механизмов после пяти-семи лет эксплуатации автомобиля.
Заменяем шланг тормозного механизма переднего левого колеса.
Снимаем переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Очищаем места соединения шланга от грязи металлической щеткой и наносим на них проникающую жидкость типа WD-40.

Специальным ключом «на 11» для штуцеров тормозных трубок ослабляем затяжку штуцера крепления тормозной трубки к верхнему наконечнику шланга.

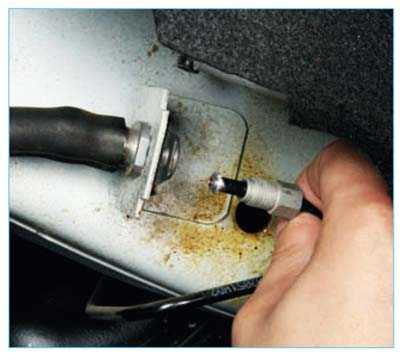

Отворачиваем штуцер тормозной трубки от верхнего наконечника шланга.

Пассатижами снимаем стопорную скобу крепления верхнего наконечника шланга к кронштейну кузова.

Выводим верхний наконечник шланга из кронштейна кузова.

Рукой выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Ключом «на 14» ослабляем затяжку штуцера крепления тормозной трубки к переднему суппорту.

Вращая шланг, выравниваем и снимаем его.

Тормозной шланг
Устанавливаем шланг тормозного механизма переднего колеса в обратной последовательности.
Тормозной шланг переднего правого колеса заменяем аналогично.
После установки прокачиваем гидропривод тормозной системы (см. «9.1. Ford Focus II. Прокачка гидропривода тормозной системы»).

ЗАМЕНА ШЛАНГА ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА

Тормозной шланг меняем при наличии на нем механических дефектов — потертостей, трещин или разрывов, вздутий, а также в случае подтеков тормозной жидкости. Желательно произвести принудительную замену шлангов тормозных механизмов после пяти-семи лет эксплуатации автомобиля.
Работу проводим на примере шланга тормозного механизма заднего правого колеса.
Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Очищаем места соединения шланга от грязи металлической щеткой и наносим на них проникающую жидкость типа WD-40.

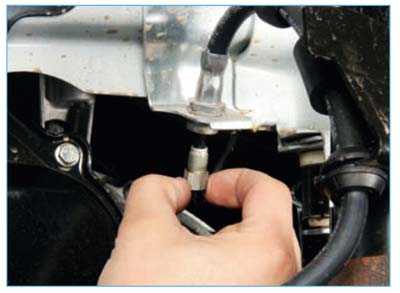

Отвернув штуцер тормозной трубки от верхнего наконечника шланга, отводим его.
Чтобы из трубки не вытекала тормозная жидкость, надеваем на ее наконечник резиновый колпачок со штуцера прокачки.

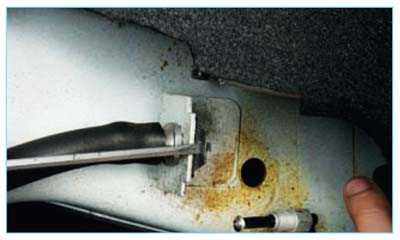

Поддев отверткой…

…снимаем стопорную скобу крепления верхнего наконечника шланга к кронштейну кузова.

Выводим верхний наконечник шланга из кронштейна кузова.

Поддев отверткой…

…выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе верхнего рычага.

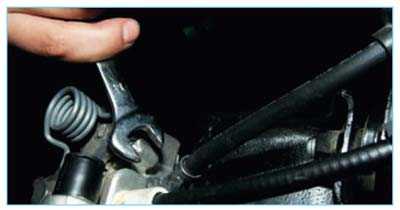

Ключом «на 14» ослабляем затяжку штуцера крепления тормозной трубки к заднему суппорту.

Вращая шланг, выворачиваем и снимаем его.

Тормозной шланг заднего правого колеса
Устанавливаем шланг тормозного механизма правого заднего колеса в обратной последовательности.
Левый шланг тормозного механизма заднего колеса заменяем аналогично.
После установки прокачиваем гидропривод тормозной системы (см. «9.1. Ford Focus II. Прокачка гидропривода тормозной системы»).

→

Разборка и сборка

Детали суппорта переднего тормоза

1 — поршень; 2 — пылезащитный колпачок; 3 — уплотнительное кольцо; 4 — суппорт с цилиндрами; 5 — соединительная трубка колесных цилиндров; 6 — штуцер выпуска воздуха; 7 — прижимные пружины колодок; 8 — пальцы крепления тормозных колодок; 9 — шплинты; 10 — пружины; 11 — провод сигнализатора износа накладок; 12 — тормозные колодки

Отсоедините трубку 5 и снимите с цилиндров пылезащитные колпачки 2.

Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха.

Если при проверке на поршне или зеркале цилиндра обнаружены следы износа или заеданий, замените цилиндр в комплекте с поршнем новым.

Во всех случаях, когда поршень вынимают из цилиндра суппорта, рекомендуется заменять уплотняющее кольцо в канавках цилиндра и пылезащитный колпачок, что необходимо для удовлетворительной работы системы.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью. После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода.

Если сломалась трубка

Ничего страшного. Установить новую трубку несложно. Единственное, что придётся повозиться с установкой правой трубки. Она длинная, и идёт через весь моторный отсек под патрубками печки. И если вытащить обломанную трубку ещё можно, то установить целую мешает либо тот самый необломанный крючкоподобный конец, либо эти патрубки.

В общем, когда я устанавливал новую трубку, патрубки мне пришлось временно отсоединять.

Итак, чтобы установить новую трубку, разогните на задней стенке моторного отсека скобы, которые держат жгуты проводов и шланги. Снимите шланг забора тёплого воздуха, отсоедините мешающую трубку от экономайзера. С другой стороны от двигателя отсоедините два провода под правой свечой. Так будет посвободнее. Возможно, придётся снять и правый подкрылок, если он будет мешать просунуть трубку.

Просуньте один конец трубки в отверстие корпуса моторного отсека, а другой уложите на патрубки печки. Распределите провода и шланги так, чтобы они не мешали уложить тормозную трубку.

Теперь надо будет ослабить хомуты и снять патрубки. Вытечет некоторое количество охлаждающей жидкости, поэтому снизу желательно проложить тряпку. Опустите трубку под патрубки, после чего оденьте их снова.

Закрепите трубку в пластмассовых креплениях и подведите к главному цилиндру гидропривода тормозов.

Трубку можно аккуратно подгибать, если она не совсем совпадает с местом установки.

Приверните штуцер трубки к главному цилиндру. Затяните его стяжным ключом. Стягивающий болт на ключе при этом можно не закручивать.
