Как самому сделать развал-схождение колес на «калине»

Выбор пластин отрицательного развала

Приобретая проставки на колеса ваз 2114, помните о том, что при их изготовлении должен быть соблюден угол наклона стойки. Но многие производители не учитываю этого показателя, что приведет к чрезмерному отрицательному развалу колес, что станет пагубно влиять как на управляемость, так и на износ резины. При неправильном развале машина приобретает чрезмерную управляемость, что может повлечь за собой нежелательные и непредвиденные последствия.

Установка правильных пластин обеспечивает не только более продолжительный срок службы элементов ходовой части, но и увеличивает колею. А это повышает проходимость в трудных местах.

А теперь, расскажем, как отрегулировать развал и схождение автомобиля самому, без помощи автомастеров

1 . Подготовка инструмента

1). Проверьте весь ли необходимый для работы инструмент вы взяли. Цифровым измерителем развала удобно быстро замерять углы подвески (цена около 16 500 рублей или 250 долларов США) (FIG. 1). Измерять уровень схождения колес поможет регулятор схождения (цена примерно 6500 рублей или 100 долларов США) (FIG.2).

2). В некоторых автомобилях для самостоятельного внесения корректив в настройки подвески требуется специальное оборудование: дюймовые ключи (в России метрическая система), шестигранники, измерительные приборы. Если у вас как раз такой технически — сложный автомобиль, либо запаситесь нужным инструментом, либо обратитесь на СТО. Примером технически — сложной регулировки сход-развала служит Mazda 6, в крайних моделях которой стоит мудреная подвеска SkyActiv.

2 . Правила безопасной регулировки подвески:

1. Углы наклона колес для конкретной модели, можно посмотреть в интернете. Если регулировка нужна лишь, чтобы доехать из пункта А в пункт Б, можно выровнять углы на глаз.
2. Измерьте схождение и развал колес автомобиля на каждой оси, запишите измерения. Эти цифры понадобятся в случае, если все пойдет не так как планировалось.
3. Работу начинайте с настройки развала, так как если начнете с регулировки схождения, а лишь потом возьметесь за развал, можете сбить уже подогнанные настройки схождения. При изменении схождения развал не меняется.
4. Гайки колесных дисков затягивайте, когда автомобиль стоит на земле.
5. Не забудьте проверить давление в шинах манометром. Давление должно быть стабильное, как пульс киллера. Если обнаружите, что одна из покрышек подсдулась — накачайте.

3 . Регулировка развала

Поднимите автомобиль на домкрате и проверьте геометрию подвески, то есть осмотрите подвеску на предмет износа и трещин. Если никаких патологий не обнаружили идем дальше, если обнаружили, замените износившийся элемент, иначе наши усилия пройдут зря.

Большинство современных автомобилей имеют контргайку и болт эксцентрик, который скрепляет рычаги подвески с автомобилем (FIG. 3). Ослабив контргайку и вращая эксцентрик, вы измените угол развала. Движение подвески увидите, когда будете вращать эксцентрик. Опираясь на измерения в самом начале самостоятельной регулировки развала, оцените, насколько придется вращать эксцентрик, чтобы получить нужный результат. Затяните гайки, опустите автомобиль и откатите его на 1,5 метра назад, а потом обратно на исходную позицию. Измерьте результат и если он в пределах нормы, затяните эксцентрики. Если ничего не получилось, начинайте с самого начала.

4 . Настройка схождения

Поднимите машину на домкрате и ослабьте контргайки рулевых тяг (FIG. 4). Затем, вращая рулевую тягу, измените ее длину. Помните, что если спецификация схождения предусматривает только дюйм положительного схождения колес, то вы сможете добавить только по полдюйма с каждой стороны. Затяните все крепления и опустите автомобиль. Прокатите машину туда-обратно и измерьте схождение. Если оно в пределах нормы, затяните эксцентрик и тягу контргайки (автомобиль в это время должен находиться на земле), а затем повторите все процедуры для противоположной стороны. Если не получили нужный угол поворота, повторите все с самого начала. Вернитесь к шагу три и повторите все тоже, только для другой оси.

Дважды проверьте затяжку болтов, к которым прикасались. Затем проверьте машину на дороге — если машину не тянет в сторону, можно ехать (учтите, что машину может тянуть из-за наклона дорожного покрытия).

Как проверить и отрегулировать эти параметры

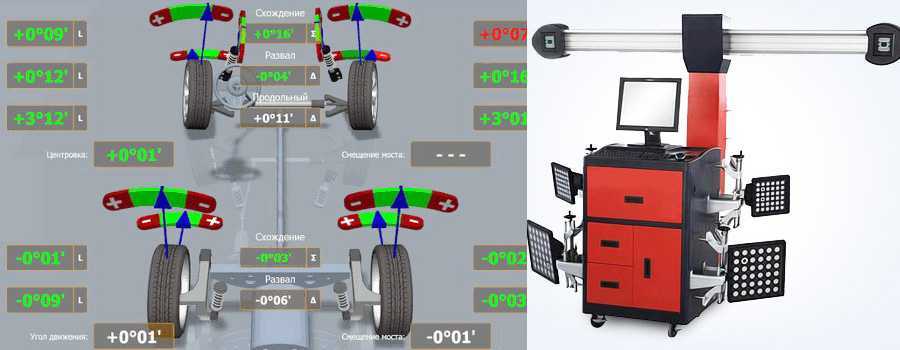

На станциях техобслуживания (СТО) для проверки этих параметров используют специальные стенды и приборы, но дома можно обойтись без них.

Для проверки всех параметров потребуется ровная площадка, желательно с асфальтовым или бетонным покрытием. А также:

• мел;
• рулетка;
• тонкая веревка или толстая нитка;
• грузик;
• уровень;
• штангель-циркуль;
• деревянные бруски, алюминиевая труба или профиль;
• компрессор с манометром;
• набор рожковых и накидных ключей;
• яма или эстакада достаточной длины.

Эти инструменты должны быть у каждого владельца «Лады Калины», который хочет самостоятельно обслуживать свой автомобиль.

Порядок действий

Вот порядок действий, которого необходимо придерживаться для получения наилучшего результата:

1. Визуальный осмотр всех элементов рулевой и ходовой систем, а также устранение любых неисправностей.
2. Проверка/регулировка кастора.
3. Проверка/регулировка развала.
4. Проверка/регулировка схождения.

Рулевая и ходовая части автомобиля – это сложные системы, в которых любой элемент влияет на все остальные. Поэтому при любых неисправностях подвески невозможно выставить необходимые углы.

Угол развала и схождения колес

Порядок проверки углов обусловлен конструкцией автомобиля, ведь кастор влияет на параметры развала и схождения, а развал – на параметры схождения. Поэтому первым регулируют кастор, чтобы устранить его негативное влияние, которое возникает при неверной установке угла. То же самое и с развалом: его неправильный угол влияет на угол схождения, но вот угол схождения никак не влияет на угол развала.

Помните, для любых проверок и регулировок необходимо выполнить 3 условия:

• установить автомобиль на ровную площадку;
• выставить руль строго по центру;
• промять подвеску, то есть всей массой нажимать в районе каждого амортизатора.

Кастор

Для проверки этого параметра действуйте так:

1. Отметьте на ступичном колпаке центр вала ШРУС.
2. Рейку положите на кузов так, чтобы ее торец проходил через центры штоков амортизаторов в опорных подшипниках.
3. Закрепите на рейке нитку с грузиком, чтобы она проходила на расстоянии 1 мм от покрышки.
4. Измерьте длину нитки до уровня центра вала ШРУС, а также расстояние между ниткой и центром вала ШРУС, затем определите угол. Для снаряженной «Калины» обоих поколений, в том числе с кузовом универсал, оптимальным является угол в 1,15 градусов ±30 мин, однако его можно увеличить до 2,5-3 градусов. Для «Kalina Спорт» оптимальным является угол в 3 градуса, однако его можно увеличить до 3,5-4.

Помните, оптимальные значения потому и оптимальны, что лучше других соответствуют усредненным условиям эксплуатации: меняя их, вы действуете на свой страх и риск.

Для регулировки кастора поступайте так:

1. Определите разницу между реальным и желаемым углом.
2. Вывесьте переднюю часть автомобиля.
3. Открутите переднюю гайку растяжки нижнего рычага.
4. Открутите болты, фиксирующие кронштейн переднего шарнира растяжки.
5. Посчитайте количество шайб до и после кронштейна.
6. Снимите кронштейн.
7. Перераспределите шайбы так, чтобы компенсировать разницу между реальным и желаемым углом.
8. Соберите подвеску, затем промните ее и проверьте угол кастора.

Если значение кастора соответствует ожидаемому, вы все сделали правильно и этот параметр отрегулирован.

Развал

Чтобы проверить развал передних колес на «Калине» любой модификации, в том числе «Спорт» и «Кросс», установите рейку и нитку с грузиком, как описано выше. Затем измерьте расстояние от нитки до верхнего и нижнего краев колесного диска.

Оптимальным является отрицательный развал в 0–20 мин ±30 мин, то есть верхняя часть диска завалена внутрь относительно нижней от -0,3 до +1 мм.

Болты на развал схождение

Чтобы отрегулировать развал передних колес «Калины», сделайте следующее:

1. Зафиксируйте домкратом переднюю часть кузова, чтобы исключить его проседание.
2. Чуть-чуть ослабьте нижнюю и сильно ослабьте верхнюю гайки крепления поворотного кулака к амортизационной стойке.
3. Поворачивая верхний болт с эксцентриком, установите необходимый угол развала.
4. Закрутите обе гайки; уберите домкрат.
5. Промните еще раз подвеску.
6. Заново проверьте угол наклона колесного диска.

На этом регулировка развала колес на «Калине» завершена.

Колёса штатной комплектации

Колесо автомобиля состоит из диска и шины, которые имеют индивидуальные характеристики.

Концерн АвтоВАЗ указывает штатную размерность шин автомобиля Лада Веста в базовой комплектации — 185/65/R15 88 Н (производителем допускается применение Т). Это означает:

• ширина – 185 мм;
• профиль – 65% от 185 мм (120,25 мм);
• монтироваться шина должна на диск диаметром 15 дюймов;
• 88 – индекс грузоподъёмности 560 кг;
• Н – индекс скорости, до 210 км/час (для Т – до 190 км/час).

Такие покрышки наименования ArtMotion для АвтоВАЗа изготавливаются на ОАО «Белшина», изделия отличаются умеренной мягкостью и хорошей износостойкостью резины, низкой шумностью и отличным удержанием дорожного полотна. Шины с идентичными характеристиками ОАО «Белшина» производит также и в зимнем исполнении – модель ArtMotion Snow.

В базовых комплектациях Lada Vesta эти покрышки монтируются на стальные штампованные колесные диски размерности 6J 15 ЕТ 50 4х100 60.1 (как опция – легкосплавные тех же размеров модели ANNA-15 от производителя K&K), что означает:

• 6J – ширина обода диска (6 дюймов);
• 15 – монтажный диаметр в дюймах;
• ЕТ 50 – вылет в 50 мм;
• 4х100 (PCD, разболтовка) – диск крепится 4 болтами, расположенными по окружности диаметром в 100 мм;
• 60.1(DIA) – размер центрального (ступичного) отверстия.

На топовые комплектации Lada Vesta завод устанавливает колёса размерностью 195/55 R16 91 Н (допускается Т):

• ширина – 195 мм;
• высота профиля – 107,25 мм (55% от 195);
• R16 (монтажный диаметр диска) – 16 дюймов;
• 91 (индекс грузоподъёмности) – 615 кг;
• Н (индекс скорости) – до 210 км/час (допускается Т- до 190 км/час).

Эти шины модели EcoContact АвтоВАЗу поставляет германская компания Continental. Монтируются они на легкосплавные диски компании K&K модели Ptalomey-16 размерности 6Jх16 ET50 4х100 60.1, геометрические характеристики которых отличаются только монтажным диаметром – 16 дюймов.

На базовые версии Лада Веста установка колёс таких размерностей на легкосплавных дисках K&K в качестве дополнительной опции также возможна.

В комплектации Luxe на Лада Веста за дополнительную плату предусматривается установка колёс даже с 17-дюймовыми дисками такой же модели – Ptalomey-17.

Для наглядности сведём соответствие размеров шин и дисков Лада Веста в таблицу.

На что влияет схождение

Технико-эксплуатационные характеристики, удобство и легкость вождения существенно зависят от угла схода колес. О неправильной его установке говорит следующее:

• вялый возврат руля в исходное положение после совершения маневра;
• расположенная под углом рулевая спица при езде по прямой;
• неравномерный износ плечевой части протектора шины;
• склонность к уводу от заданного направления;
• расхождение колеи передней колесной пары с задней или изменение ее ширины.

Профессиональное схождение колес

Причинами нарушения установленных параметров подвески могут быть следующие обстоятельства:

• ремонт или замена деталей ходовой части: подшипников, шаровых опор, колесных дисков;
• появление дефектов на покрышках (пузыри, вспученности, выход корда наружу);
• замена сильно изношенных шин;
• износ деталей подвески.

Главные факторы, указывающие на необходимость проверить схождение колес «Гранты», перечислены ниже.

Управляемость

Правильная установка параметров подвески гарантирует устойчивое сцепление с дорогой во всех режимах, улучшая управление машиной.

Расход топлива

Если колеса не отрегулированы, это служит причиной увеличенного расхода топлива для преодоления дополнительного сопротивления движению из-за увода в сторону и неравномерности сцепления с дорожной поверхностью.

Устойчивость в поворотах

Преодолевая поворот, внутренние и внешние пары колес движутся по окружностям, имеющим разные значения радиуса. Соответственно на внутренние и внешние колеса действуют разные по величине силы, что должно быть учтено параметрами регулировок. Их разбалансировка приводит к потере устойчивости на поворотах.

Износ покрышек

Неравномерность износа протекторов свидетельствует о неполадках. Если с ходовой частью все в порядке, виной всему неправильная регулировка колес. Характер износа шин может подсказать, в чем заключаются неисправности или дефекты регулировки:

• внешняя часть изнашивается при слишком большом положительном развале либо схождении;
• внутренняя часть, соответственно, подвергается износу в обратном случае.

Неравномерный износ может говорить о неисправностях в системе подвески.

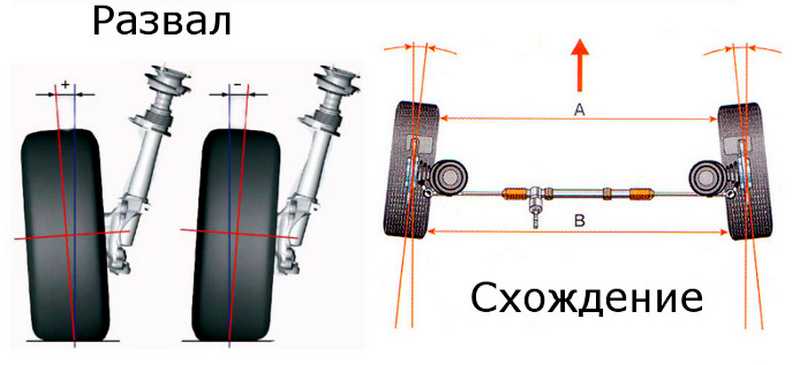

Что такое развал-схождение

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

• При положительном – на его наружной части;
• При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут)

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Видео: что нужно знать о развале-схождении

https://youtube.com/watch?v=oZtTCMPUpAA

Сделать развал-схождение для автомобиля ВАЗ возможно и своими руками, не обязательно ехать в сервисный центр и платить кучу денег. Рассмотрим два варианта, которые чем-то схожи, но имеют принципиальные различия. Первый вариант. Для этого вам понадобится как можно ровная площадка, линейка, механизм из складных трубок, ключи.

Итак, ставим машину на горизонтальной площадке, проверяем, чтобы рулевое колесо стояло абсолютно ровно. Также следует провести замеры давления воздуха в шинах, оно должно отвечать значениям, предусмотренным техпаспортом автомобиля, проверяем, надежно ли закреплена подвеска. Делаем заметки на ободах передних и задних колес строго по их геометрической оси и находим разницу между этими значениями, таким образом можно определить схождение колес. Возьмем линейку или цепь с натяжным устройством. На механизм из складных трубок поставим шкалу и контрольную цепь. Поставим линейку таким образом, чтобы концы складных трубок упирались в бок колеса, а измерительная цепь касалась поверхности площадки.

Проводим установку шкалы на ноль и двигаем машину таким образом, чтобы измерительная цепь была за осью, а стрелка укажет нам величину схождения. Отрегулировать схождение до необходимого можно с помощью вращения муфты соединения рулевой тяги. После проведения регулировок не забудьте затянуть назад каждую из контргаек. Проведем теперь проверку развала колес нашего автомобиля.

Необходимо домкратом или подъемником поднять автомобиль, чтобы колеса оторвались от поверхности земли. Ставим возле каждого колеса твердый упор, берем мел и отмечаем на колесах противоположные точки. Вращаем, колесо так, чтобы точки находились на одной вертикали, строго перпендикулярно поверхности.

Рядом с колесом необходимо поставить подготовленный заранее прямоугольный кубик. Расстояние между плоскостью прямоугольника и ободом и будет величиной развала. Она должна составлять от 1 до 5 мм, при таких значениях автомобиль уверенно ведет себя на дороге.

При больших значениях развала нужно провести его регулировку, это производится посредством добавления регулировочных прокладок между поперечной балкой и осью рычага. Вариант второй, на наш взгляд более простой. Нужно установить автомобиль на ровную площадку, далее проехать один оборот колеса и зафиксировать его, чтобы потом с места автомобиль не двигался. Далее нужно закрепить до крыла автомобиля нитку с отвесом, так чтобы она проходила через центр ступицы.

С помощью линейки необходимо замерить расстояние от оси нитки до краев диска вверху и внизу колеса. Если расстояние разное, то отпустите гайку регулировочного болта и болтом отрегулируйте положение колеса. Чтобы облегчить регулировку, нужно ослабить и второй регулировочный болт крепления кулака. Если расстояние от оси нитки до диска вверху больше, нежели внизу, то регулировка нормальная, автомобиль будет устойчив. Разница между верхними и нижними значениями должна быть в интервале 1-5 мм. Далее аналогично проделываем и со следующим колесом.

Проверим схождение. Открутим контргайки втулок, с помощью которых крепятся рулевые тяги и наконечники. Через центральную ось ступицы натянуть трос от переднего до заднего колеса. Между тросом и колесом необходимо поставить спичечный коробок. Поворачиваем рулевое колесо так, чтобы трос начал касаться дисков передних и задних колес.

Аналогичную ситуацию проделываем с другой стороны, нужно вывести нитку в аналогичное положение. После настройки нужно затянуть контргайки и еще раз все проверить, не ушла ли регулировка. .

Как сделать разрушение схождение ваз 2109

УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС ЛАДА КАЛИНА

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота— угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля

1— угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы —увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом по-

воротах, односторонний износ протектора шины. Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки. Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части). При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′. Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

у— угол развала колеса

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора. Угол регулируется поворотом верхнего болта крепления аморти заторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов. Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

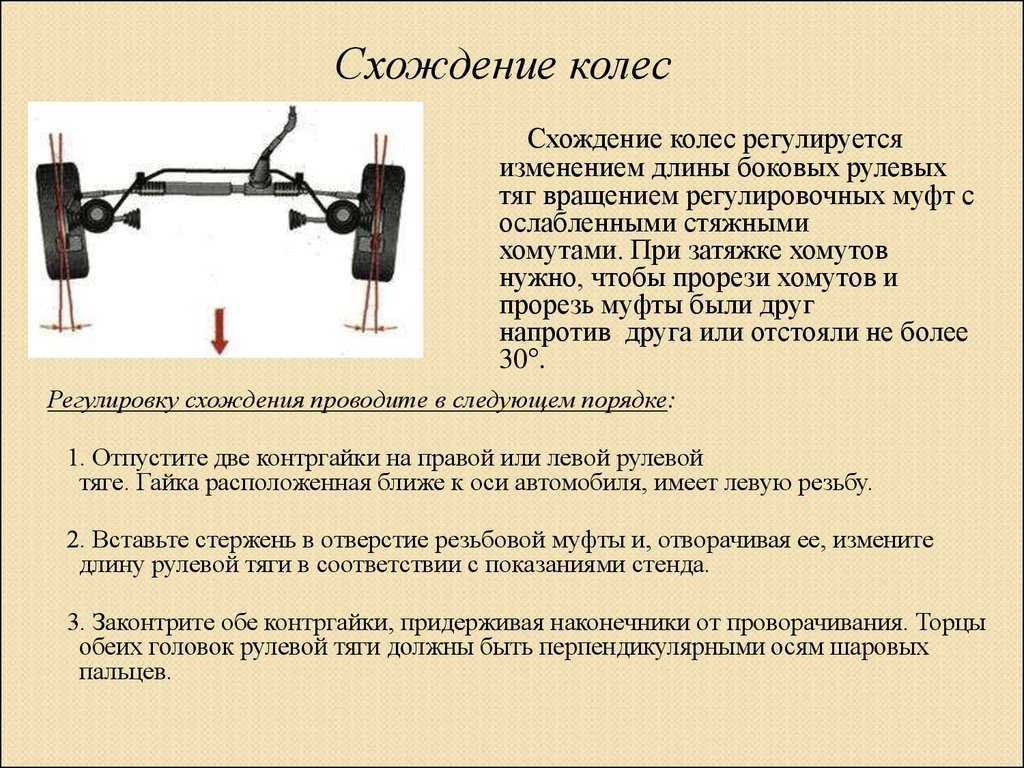

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально) Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного). Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Перед этим следует убедиться, что:

-давление в шинах соответствует

норме;

— износ протектора на левом и правом колесах примерно одинаков,

— отсутствуют люфты в подшипниках ступиц передних колес,

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют деформаций и разрушений; -резинометаллические шарниры подвески не имеют повреждений и износа,

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм). Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы, В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам, У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:

Видео по теме «Лада Калина. УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС»

Развал схождение Своими руками, АНТИКРИЗИС. ВАЗ, лада калина, приора, гранта

https://youtube.com/watch?v=x8EQDzr5hCM

Углы установки колёс

КАК СДЕЛАТЬ СХОД — РАЗВАЛ САМОМУ ! ПРОСТОЙ МЕТОД РЕГУЛИРОВКИ СХОЖДЕНИЯ КОЛЕС НА ПЕРЕДНЕМ ПРИВОДЕ

Lada Granta

Наверное, я первый журналист, которому удалось не только опробовать «Гранту», но и сравнить ее в поведении на дороге с «Калиной» — прямой родственницей и предшественницей. Полигон АВТОВАЗа отлично подходит для этих целей: подъездные дороги очень похожи на большинство российских трасс. Тут и ровные участки с быстрыми виражами, и мелкие канавки, и трещинки, стыки, волны.

Сначала прыгаю в «Калину». Ее жестко потряхивает на неровностях, в поворотах возникает избыточная поворачиваемость, которую приходится корректировать малоинформативным, легким рулем. Ощущения, знакомые еще по моему редакционному универсалу. Теперь пересаживаюсь в «Гранту»…

Над шасси основательно потрудились, чувствую сразу. На руле появилось усилие — стало проще нащупывать траекторию. Конечно, чуть большая прозрачность не помешала бы. Но это если сравнивать «Гранту» с зарубежными аналогами, в первую очередь с «Рено-Логан». А от отправной точки — «Калины» — «Гранта» сделала хороший шаг вперед. Хотя перед испытателями из бюро доводки стояла непростая задача: взять за основу имеющееся (далеко не идеальное) шасси и выжать из него максимум возможного при минимуме затрат.

Lada Granta / Zeta-Jones › Logbook › Про развал/схождение

После весеннего ремонта подвески (часть 1, часть 2), невольно был поднят вопрос корректного развал/схождения на автомобиле. Правильно выставленные углы развала, схождения и кастора, впрочем как и неправильные, могу ощутимо изменить повадки автомобиля на дороге, особенно это должно ощущаться на повышенных скоростях.

*********************************************************************************************************************** 1. Для начала я обратился к тырнету за оптимальными углами установки колёс, и выяснилось, что завод нам рекомендует следующие значения:

Снаряженный автомобиль, передняя ось:

Развал 0 градусов +/-30 минут Кастер 1 градус 15 минут +/- 30 минут (без ЭУР) 2 градуса 20 минут +/- 30 минут (с ЭУР) Схождение линейное 2 +/- 1 мм угловое 0 градусов 10 минут — 0 градусов 30 минутЗадняя ось: Развал -1 градус Схождение суммарное 10 минут

*********************************************************************************************************************** 2. Далее я поднял распечатку самых первых замеров с ТО-1 на 2300 км

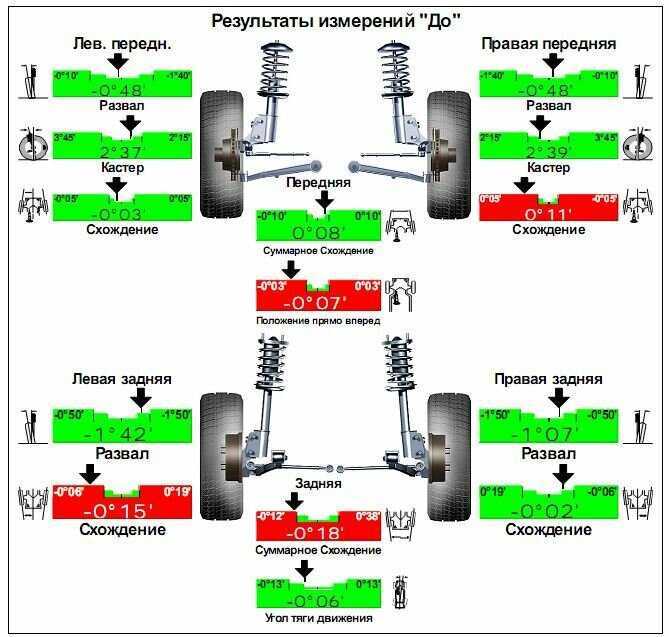

в ДАВ-Авто (далёкая осень 2012 года). К моему удивлению работы выполнялись по карте первой Калины (спасибо, что не по 2110). К тому времени машина продавалась уже целый год, и странно не обнаружить у ОД корректных параметров в оборудовании.

Перед:

Кастер — годится Развал — нормально Схождение — хорошоЗад: Развал — нормальноСхождение — непонятно, жутко много (видимо побочный эффект от использования карты другой модели автомобиля)

*********************************************************************************************************************** 3. Прошлой осенью были заменены вкруг пружины на ТехноРессор -30, после чего я отправился править сход-развал на 3D-стенд в гараж Кар-Иб. Кстати, перед замерами даже не проверили и не спросили про давление в шинах. Ко всему прочему, после регулировок руль стал смотреть влево, но возвращаться на переделку к ним не стал. Результаты были следующие:

Здесь возникает два вопроса: — почему такой громадный кастер? — почему настолько разный развал на задних колёсах?

Единственной причиной увеличения кастера могло являться только занижение, другие изменения в подвеске не производились. Но такой вариант вызывал сомнения. Во-первых, такой кастер был бы визуально заметен, колёса должны были быть уже вплотную к переднему бамперу. Во-вторых, просто логически трудно объяснить как занижение может так влиять на кастер.

А вот по развалу сзади было несколько вариантов: загнул балку, неточность замеров, кривое колесо.

*********************************************************************************************************************** 4. Перед грядущим весенним ремонтом подвески решил для контроля снова заехать на стенд и снять замеры. Но не просто так. Причина была следующая — визуально казалось, что на правом колесе завален в минус развал, при том, что правое стояло ровно. Подумал, что машина где-то яму плохо пережила. Чтобы исключить свой кретинизм, показывал колесо знакомым ребятам, те согласно кивали, мол действительно левое колесо “лежит”. Но 3D-стенд того же Кар-Иба показал следующее…

Итого видим: — развал на обоих колёсах положительный! (Надо офтальмологу показать свои глаза) — кастор опять непойми какой. Развальщик заявил, что он у них не на одной машине не совпадал ещё! Что? Туда больше не ногой. К тому же давление снова в колесах перед замерами не проверяли. — с задней балкой опять же всё плохо, видимо загнул, печаль.
