Схождение колес «гранты»: что такое, на что влияет и как отрегулировать

На что влияет схождение

Технико-эксплуатационные характеристики, удобство и легкость вождения существенно зависят от угла схода колес. О неправильной его установке говорит следующее:

• вялый возврат руля в исходное положение после совершения маневра;
• расположенная под углом рулевая спица при езде по прямой;
• неравномерный износ плечевой части протектора шины;
• склонность к уводу от заданного направления;
• расхождение колеи передней колесной пары с задней или изменение ее ширины.

Профессиональное схождение колес

Причинами нарушения установленных параметров подвески могут быть следующие обстоятельства:

• ремонт или замена деталей ходовой части: подшипников, шаровых опор, колесных дисков;
• появление дефектов на покрышках (пузыри, вспученности, выход корда наружу);
• замена сильно изношенных шин;
• износ деталей подвески.

Главные факторы, указывающие на необходимость проверить схождение колес «Гранты», перечислены ниже.

Управляемость

Правильная установка параметров подвески гарантирует устойчивое сцепление с дорогой во всех режимах, улучшая управление машиной.

Расход топлива

Если колеса не отрегулированы, это служит причиной увеличенного расхода топлива для преодоления дополнительного сопротивления движению из-за увода в сторону и неравномерности сцепления с дорожной поверхностью.

Устойчивость в поворотах

Преодолевая поворот, внутренние и внешние пары колес движутся по окружностям, имеющим разные значения радиуса. Соответственно на внутренние и внешние колеса действуют разные по величине силы, что должно быть учтено параметрами регулировок. Их разбалансировка приводит к потере устойчивости на поворотах.

Износ покрышек

Неравномерность износа протекторов свидетельствует о неполадках. Если с ходовой частью все в порядке, виной всему неправильная регулировка колес. Характер износа шин может подсказать, в чем заключаются неисправности или дефекты регулировки:

• внешняя часть изнашивается при слишком большом положительном развале либо схождении;
• внутренняя часть, соответственно, подвергается износу в обратном случае.

Неравномерный износ может говорить о неисправностях в системе подвески.

Параметры развала схождения «Лады Гранты»

Предприятием-изготовителем рекомендованы следующие значения углов, которых необходимо придерживаться, регулируя параметры установки колес:

Марка машины	Углы установки передних колес «Лады Гранты» (градусов)
Под нагрузкой	Снаряженного
Развал	Кастер	Суммарное схождение колес	Развал	Кастер	Суммарное схождение колес
Линейное, мм	Угловое	Линейное, мм	Угловое
«Лада Гранта» 2190, 2191, 2192, 2194	0°±30’	1о40’±30′ 3о00’±30′	1.5 ±1	0,15°±10’	0°20’±30’	1°15’±30’ 2°20’±30’	1.5±1	0°15’±10’
«Лада Гранта» кросс	0°15’±30’	3°00’±30′	0.5 ±1	0,05°±10’	0°35’±30’	2°20’±30’	1.5±1	0°15’±10’

При измерении следует учитывать разные значения углов установки колес на «Лада Гранта» лифтбек и моделей с ЭУР (в таблице указаны второй строкой) и без него.

Марка машины	Углы установки задних колес автомобиля
Развал	Схождение
«Лада Гранта»	-1о00’±12′	+0о20’±20′ +0о36’±20′
«Лада Гранта» кросс	-1о00’±12′	+0о36’±20′

Разные цифры схождения для развала задних колес «Гранты» обусловлены применением разных типов рычагов. У автомобиля «Лада Гранта» лифтбек развал задних колес такой же, как у обычного седана.

Параметры развал-схождения «Гранты»

Углы установки колес «Гранта» спорт несколько отличаются от стандартных моделей.

Марка машины	Углы установки передних колес автомобиля под нагрузкой (в градусах)
Sport 219259, 219059	Развал	Кастер	Суммарное схождение
Линейное	Угловое
-0,30’±30’	3о30’±30′	-1.5 ±1	-0°15’±10’

На автомобиле «Гранта» спорт развал задних колес также отличается от обычных моделей и составляет -2°±30’.

Что это и зачем нужно

Развал и схождение колес – это основные методики регулирования или выпрямления колес. Со временем, в зависимости от условий эксплуатации Нивы Шевроле, колеса начинают искривляться в разные стороны, что негативно сказывается на ходовке, рулевом управлении и на самой резине, но об этом позже.

Итак, развалом называют угол, который показывает отклонение центральной плоскости колеса от перпендикуляра к горизонтальной плоскости. Если простыми словами, то это параметр, который указывает перекос колес внутрь или наружу. Развал может быть отрицательным или положительным. Отрицательный развал свидетельствует о том, что колеса на Ниве Шевроле наклонены внутрь, а положительный, наоборот, наружу.

Сход – это угол между плоскостью оборота колеса и линией направления движения. Схождение также может быть положительным или отрицательным. Положительное схождение означает, что колеса повернуты внутрь, то есть расстояние между передними точками меньше, чем задними, а отрицательное, наоборот, наружу.

Последствия нарушенного развала и схождения

Развал и схождение – это основные процедуры, которые выполняются на любых СТО. К тому же услуга эта не очень дорогая, поэтому ее может позволить себе выполнить каждый автовладелец. Но вот чтобы убедиться в том, что мастера на СТО все выставили правильно, следует разбираться в принципе регулировке. Но прежде выясним, что страдает в первую очередь, если один из данных показателей на Ниве Шевроле нарушен.

Если нарушен развал колес на Ниве Шевроле, то – это приводит к неравномерному и быстрому износу протектора шин. К тому же неправильное положение колес приводит к проблемам управления автомобиля.

При нарушенном схождении колес возникает также неравномерный износ шин. При положительном схождении быстрому износу подвергается наружная часть шины, а при отрицательном – истирается внутренняя сторона протекторов.

Последствия неправильной регулировки

Когда нужна регулировка колес

Развал и сход колес на Ниве Шевроле, собственно, как и на других автомобилях, потребуется выполнять в следующих ситуациях:

• когда производился ремонт или замена ходовой части;
• подвески;
• рулевого управления;
• после установки амортизаторов и пружин;
• после ремонта шаровых опор, сайлентблоков и т.п..

Также на проверку и регулировку развал-сход колес необходимо заезжать на СТО, когда на дороге была поймана хорошая яма. Конечно, после попадания в яму устранить проблему путем регулировки развала и схождения не обойтись, но – это самое первое, что необходимо сделать

Особенно важно это для автомобилей, которые преодолевают трассы в условиях бездорожья. Хоть на таких автомобилях подвеска рассчитана к агрессивным условиям, но ведь ничто не вечно

Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые – 5-10 тысяч км пробега, но все зависит от характера эксплуатации

Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые – 5-10 тысяч км пробега, но все зависит от характера эксплуатации.

Признаки того, что требуется регулировка развал-сход колес:

1. Замечен неравномерный износ протектора шин.
2. При движении по асфальтному покрытию автомобиль поневоле уводит в левую или правую сторону.
3. При резком торможении наблюдается занос автомобиля в сторону.
4. После поворота руль должен самопроизвольно возвращаться в исходное положение, если этого не происходит, то требуется посещение СТО.

Процесс регулировки сход-развал колес на СТО проводится на современном оборудовании, но вот как провести эти процедуры своими руками на автомобиле Нива Шевроле, рассмотрим подробнее.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Самостоятельная регулировка схождения колес

Решив проверить и отрегулировать углы установки колес «Гранты» своими руками, следует подготовить машину следующим образом:

• багажник должен быть пуст;
• удостоверяется соответствие давления в шинах рекомендованному регламентом;
• диски колес идентичны и не несут следов повреждений;
• состояние всех элементов и узлов, формирующих переднюю подвеску, исключает необходимость их ревизии, восстановления или замены.

Самостоятельная регулировка развал-схождения колес

Убедившись в выполнении этих требований, можно приступать к работе.

Подготовка места

Для проведения работ по установке схождения требуется ровная горизонтальная площадка, оборудованная ямой и имеющая резерв места для перемещения автомобиля по горизонтали.

Инструменты

Набор необходимого следующий:

• гаечные ключи, головки;
• телескопическая линейка;
• отвес.

Также понадобятся противооткатные башмаки.

Порядок действий

Приступая к проверке и коррекции параметров подвески, необходимо строго соблюдать последовательность действий, проводя регулировку вначале кастера, затем развала и после их установки переходить к схождению.

Проверка развала, схождения и кастора

Установленный на подготовленной горизонтальной поверхности автомобиль с выставленными для прямолинейного хода колесами готов к проверке.

Проконтролировать развал можно с помощью обыкновенного отвеса, измерив расстояние от него до верхней и нижней точек обода диска. Если разница между верхним и нижним расстояниями отрицательная, то развал положительный и наоборот. Его правильность проверяется в соответствии с таблицей установки колес.

Для ориентировки, 1 градус соответствует примерно 5 миллиметрам для стандартного диска.

Отрицательный развал задних колес «Гранты», установленный заводом, имеет значение 1°, следовательно, разность между расстояниями от верхней и нижней точек диска до отвеса будет составлять примерно 5 миллиметров. В случае обнаружения несоответствия производится корректировка.

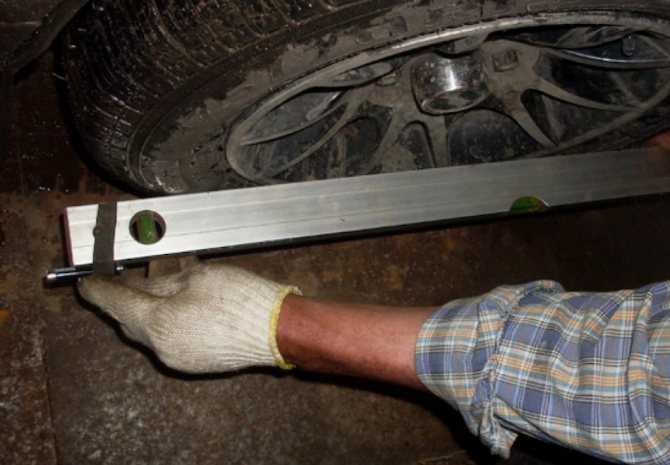

Чтобы проконтролировать схождение, понадобится телескопическая линейка или, в крайнем случае, ровная деревянная рейка либо металлический профиль для измерения расстояния между крайними передними и задними точками обода дисков передних колес. Спица руля фиксируется в горизонтальном положении. Точность измерений должна быть весьма высокой. В соответствии с таблицей, суммарное значение схождения передних колес (результат вычета расстояния между крайними передними точками обода дисков из расстояния между задними крайними точками между ободами) составляет 1,5 миллиметра с допуском 1 миллиметр.

Точно измерить угол кастера самостоятельно в гаражных условиях не представляется возможным. Косвенным показателем может служить наличие шайб на растяжках подвески, каждая из которых, если их убирать или добавлять, изменяет угол кастера на 19 минут.

Измеренные значения параметров углов сверяются с таблицей и при необходимости регулируются.

Диагностика других узлов подвески, ходовой, рулевой и тормозной систем

Перед регулировкой следует зафиксировать горизонтально спицу руля, удостовериться в отсутствии люфтов в подвеске, подшипниках, шарнирах рулевых тяг и опор.

Регулировка схождения

Корректное схождение колес «Гранты» устанавливается вращением регулировочной резьбовой втулки между рулевой тягой и ее наконечником.

Что делать, если не откручиваются контргайки

Отсутствие регулярной регулировки развала приводят к тому, что контргайки, длительное время находясь под воздействием окружающей среды, подвергаются коррозии и «прикипают» к плоскостям затяжки. В этом случае их необходимо хорошо зачистить металлической щеткой, пролить антикоррозийной жидкостью типа WD-40 и, выждав некоторое время, ослабить.

Что делать, если не хватает регулировки

Если заводской технологический запас недостаточен для выставления необходимых значений углов схождения, то это признак нарушения прямолинейности ориентировки колес либо неисправности в механизме подвески. Также возможно нарушение геометрии кузова.

Регулировка развала и кастора

Для регулировки кастора изменяют число шайб на концах растяжки подвески. При этом нельзя превышать лимит в 2 шайбы впереди и 4 сзади. Если отрегулировать не удается, причина в нарушении геометрии кузова или дефекте деталей подвески. Иногда заводские установки кастера не обеспечивают автоматическое удержание прямолинейности при движении.

Регулировка развала

На машинах «Лада Гранта» развал передних колес регулируется с помощью верхнего болта пары, крепящей поворотный кулак к стойке амортизатора. Ослабив их, вращением верхнего добиваются требуемого значения угла развала, затем затягивают.

Неправильные регулировки сход-развала

На легковых автомобилях неправильной регулировкой считается отклонение настроек углов на 0º30’ от нуля. Слишком положительный или отрицательных сход-развал имеет негативные последствия как для управления автомобилем, так и ресурса деталей. Например, резина начнет стираться неравномерно. Если быстрее изнашивается наружная сторона, то владелец машины это заметит во время подкачивания шины и отправится на регулировку.

А вот при чрезмерном износе со внутренней стороны водитель узнает о проблеме только при «переобувании» машины. Тогда уже будет, возможно, поздно и придется потратиться на новые колеса. В случае всесезонной резины проблема так и не будет выявлена, что приведет к сильному истиранию беговой зоны и разрыву покрышки. Если это произойдет на скорости 80-120 км/ч, машина станет неуправляемой и может случиться ДТП.

Кроме износа протектора неправильная регулировка чревата плохой устойчивостью авто на дороге. Причем на сухом покрытии машина держится нормально, а после первого дождя сцепление с асфальтом ухудшается, что делает эксплуатацию небезопасной. В дальние поездки на таком авто отправляться не стоит и нужно ехать в сервис для регулировки углов колес.

На переднеприводных авто с задней многорычажной подвеской бывают диагональные вмятины на протекторе, поскольку изменена геометрия подвески. Это случается при неправильной регулировке задних покрышек с дисками, если автомобиль часто используется для транспортировки больших грузов (овощи с дачи, стройматериалы). В таком случае требуется правильное распределение нагрузки и разная настройка углов передних и задних шасси.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

• При положительном – на его наружной части;
• При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Углы развала

От настройки развала зависят устойчивость машины, площадь контакта протектора шины с дорогой. регулируется этот угол путем поворота верхнего болта, крепящего амортизационную стойку к поворотному кулаку. Изменение угла обеспечивается эксцентриковыми пояском и шайбой регулировочного болта.

Оптимальные углы установки передних колес, рассчитанные при разработке подвески, обеспечивающие правильное поведение машины, указываются производителем в документации по автомобилю. Для Lada Priora значение развала должно составлять 0±30’, при нормальных настройках подвески колеса стоят вертикально, параллельно друг другу.

Первое ТО Lada Vesta

Из каких работ состоит первое ТО для седана Lada Vesta? Него входят замена масляного, воздушного и салонного фильтра, замена моторного масла, проверка состояния тормозных колодок, а также диагностика блока управления двигателем с помощью специального сканера. На официальном СТО марки Лада в Казахстане в экземпляр Lada Vesta автомобильных журналистов было залито немецкое синтетическое масло Rowe 5W40. Оно было выбрано, потому что официально поставляется в автосалоны данной дилерской сети Казахстана. Блок управления двигателем Lada Vesta на наличие ошибок проверяли с помощью специального сканера, который имел интерфейс, похожий на операционную систему Windows 8. Данное оборудование сертифицировано под автомобиль модели Lada Vesta. Как сообщили специалисты официального СТО Лада в Казахстане, данный прибор стоит около 300000 рублей. К счастью, данный прибор не показал ошибок в блоке управления двигателем Lada Vesta.

Зачем делают сход развал на ваз 2110

Чтобы все правильно функционировало эту процедуру необходимо проводить каждые 30 тыс.км, это рекомендация специалистов для автомобилей иностранного производства.

Но развал схождение часто проводят и в непредвиденных ситуациях:

• При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
• После проведения ремонта ходовой части.
• Когда поменялся клиренс автомобиля.
• В некоторых случаях автомобиль уносит в сторону при управлении.
• Сильный износ резины на автомобиле.
• Не поворачивается руль при прохождении поворотов.

Что дает прохождение данной процедуры?

• Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
• Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.

Этапы регулировки развала

1. В первую очередь, установите колёса в прямолинейное положение и сделайте отметки мелом сверху и снизу так, чтобы их соединение могло образовать диагональ.
2. Приложите к крылу шнур-отвес и приступайте к замерам. С помощью линейки измерьте расстояние между шнуром и верхней отметкой, а затем – между шнуром и нижней отметкой. Если они одинаковы, можете быть спокойны за развал своего авто. Но если разница этих показателей превышает 3 мм, то это напрямую указывает на необходимость регулировки.
3. Теперь прокрутите колёса немного вперёд или, наоборот, назад, чтобы метки оказались параллельны полу. Повторите предыдущие шаги.
4. Совершите ещё несколько перемещений и произведите замеры в нескольких местах. Это необходимо для более точного определения отклонений от нормы.
5. Снимите колесо и открутите болты между поворотным кулаком и кронштейном амортизационной стойки.
6. Сдвиньте поворотный кулак в соответствии с данными проведённых измерений – внутрь или наружу.
7. Установите колесо и повторите все замеры.

На данном этапе, делать развал-схождение своими руками не так уж сложно. Впрочем, регулировка развала – только начало. Дальше вас ожидает более сложная в техническом плане процедура – регулировка схождения.

Подготовительные работы и инструмент

Для проверки настроек подвески автомобиль нужно установить на идеально ровной поверхности, например, используя дощечки-подставки. Их нужно выровнять в одну плоскость, используя уровень, предварительно положив на места предполагаемого нахождения колес машины. Для удобства регулировки понадобится доступ снизу, поэтому лучше сразу поставить машину над смотровой ямой, или на эстакаде. Руль нужно выставить точно прямо, по возможности – закрепить, во избежание случайного поворота.

Перед проведением замеров необходимо проверить и при необходимости привести в норму:

• Давление воздуха в шинах;
• Биение колесных дисков;
• Люфты руля, ступичных подшипников;
• Общее состояние деталей подвески.

Непосредственно перед диагностикой нужно «прожать» подвеску, надавив с усилием около 50 кг сначала на задний, потом передний бампер.

Для настройки сход-развала потребуется следующие приспособления:

1. Прочная нить.
2. Небольшие крючки (например, согнутые гвоздики), для закрепления нитки.
3. Два комплекта легких предметов, позволяющие установить разницу по толщине 15 мм, например, три коробка спичек.
4. Штангенциркуль.
5. Отвес (его просто сделать самостоятельно, привязав к нитке грузик).
6. Кружка с машинным маслом, подойдет отработка.
7. Гаечные ключи размером 13, 17, 19, 22.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Как регулируют сход-развал колес автомобиля «Лада Гранта» на СТО

Регулировка параметров подвески на СТО производят по регламенту, предварительно убедившись в соответствии автомобиля следующим требованиям:

• люфт руля не выходит за пределы допустимых норм;
• отсутствуют деформации дисков, все элементы подвески в рабочем состоянии;
• давление в шинах полностью соответствует рекомендуемому.

Убедившись в готовности автомобиля к регулировкам, подключают оборудование.

На СТО используется специализированное оборудование (оптическое, лазерное или 3D), определяющее существующую геометрию развала-схода колес. После обработки измеренные значения углов установки сверяются с таблицей в базе данных на конкретный автомобиль и подвергаются регулировке, если необходимо.

На дисках (они должны быть неповрежденными), закрепляются специальные отражатели, свет от которых фиксируется камерами, а процессор обрабатывает полученную информацию. Она выводится на экран и мастер осуществляет регулировку, результаты которой в реальном времени отображаются на экране. После окончания работ выдается документ, отражающий входные данные на углы установки колес на «Ладе Гранте» и результаты после корректировки.

Для чего нужны пластины?

Развал/схождение представляет собой регулирование положения колес относительно рамы автомобиля. Преждевременная регулировка позволяет значительно сэкономить средства на ремонте авто из-за поломок. Например, несвоевременный износ ступичных подшипников, съедание резины, сопутствующих механизмов. Притом стоимость замены, да и самой детали довольно высока, а, как правило, выходом из строя одной детали не ограничивается. Существует достаточно много параметров регулирования развала/схождения, с помощью которых можно придать автомобилю требуемые характеристики в управлении. Это разъясняется возможностью изменения положения оси колеса относительно рамы.

Во всех современных автомобилях имеется возможность регулирования положения колес, как на передней оси, так и на задней. При помощи данных мер можно идеально выровнять положение корпуса автомобиля, что соответственно положительно скажется на управляемости.

Угол развала колес

Что же такое отрицательный развал задних колес? Это отклонение колес на задней оси на 1 градус относительно его первоначального положения. Спортивные же автомобили имеют диапазон от 0,5 до 5,5 градусов. Это объясняется многими причинами, связанными с проходимостью и устойчивостью машины на спортивных треках. Но такие большие величины приводят к износу резины за один сезон, но это не критично для спортивного бизнеса, а вот для каждодневной езды это весьма накладно. Поэтому самым оптимальным вариантом для обширного использования является именно 1 градус.

Для чего же это делается? Отрицательный развал задних колес применяется на легковых автомобилях для придания ему устойчивости на поворотах. Это объясняется тем, что при осуществлении крутого маневра происходит наклон кузова автомобиля на некоторый угол, зависящий от радиуса поворота. При этом сцепление с поверхностью дороги становится лучше за счет увеличения площади резины, контактируемой с плоскостью. Но это происходит только с одной стороны, в которую осуществляется маневр

При езде же по прямой происходит повышенный износ протектора, но это не так важно, как управляемость. Потому что безопасность превыше всего

Да и, судя по многочисленным отзывам множества автолюбителей, при отклонении задних колес на 1 градус стало золотой срединой между управлением и выработкой.

Для того, чтобы осуществить отрицательный развал на ВАЗ 2114 применяются разные варианты, один из которых — пластины отрицательного развала задних колес. Их можно приобрести на любом автомобильном рынке или в магазине. Завод-изготовитель, начал устанавливать их на все выпускаемые машины изначально.

Какие углы нужно регулировать

Проверка и регулировка углов установки колес проводится по трем параметрам, описанным ниже.

Кастор

Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.

При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.

Схождение колес

Эта величина также может быть как положительной, если линии, проведенные вдоль управляемых колес пересекутся перед автомобилем, так и отрицательной, если точка пересечения окажется позади. Следует отметить, что чем ближе к нулю угол схождения, тем меньшее сопротивление качению испытывает машина.

При положительном схождении управляемых колес машина лучше отзывается на работу рулем, легче входит в повороты, а, кроме того, обретает дополнительную поворачиваемость. Колеса задней оси также устанавливаются с положительным схождением, в результате машина становится более устойчивой при прямолинейном движении.

При сильном отклонении углов схождения от нормы, возникает повышенный пилообразный износ протектора шин:
