Развал — схождение Chevrolet Lanos
Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:
Доверяйте регулировка сход-развала только профессионалам!
Зачем Chevrolet Lanos нужен развал-схождение
Диагностика развала – схождения Chevrolet Lanos
Основные признаки неправильных углов установки колес Chevrolet Lanos
Как часто производится регулировка развала – схождения Chevrolet Lanos
Правила регулировки схода/развала Chevrolet Lanos
ВАЖНОЕ
ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ
Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.
Углы установки колес регулируются по двум плоскостям, что и определяет их название:
Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).
Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:
Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.
ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:
ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos
Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:
Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.
КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:
ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos
Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.
При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.
Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.
Как проводится процедура
Перед регулировкой УУК необходимо выровнять
давление в шинах и разгрузить багажник и салон авто, чтобы подвеска была в
исходном состоянии. На СТО используется разное оборудования для проверки и
выравнивания развала и схождения, что влияет на точность данных. Стенды бывают:
- Оптические — для определения угла
используются световые трубки, генерирующие лучи света. Они проецируют
изображение на плоскость с метками. Это самые первые стенды, которые обладали
низкой точностью и постепенно почти вышли из эксплуатации. - Лазерные — имеют схожий принцип
работы, но вместо светового луча используется лазер. Его отличие в том, что луч
способен не только выходить, но и возвращаться. Если он входит в ту же точку,
из которой вышел, это означает нулевое схождение. Цена лазерных стендов
довольно доступная, но точность все же низкая. - Компьютерные — самый популярный
тип стендов, поскольку более точный. Для считывания данных с колеса
используются ИК-датчики или корды. В последних поколениях задействованы камеры
и фотоэлементы.
Компьютерный стенд для регулировки развала-схождения колес
Блоки обработки данных с компьютером, экраном
и цифровыми камерами позволяют наиболее точно определить схождение или развал
колесного диска по отношению к кузову. Благодаря считыванию оптикой на
компьютере строится 3D модель и видны любые отклонения от нормативов, которые
обозначаются на экране как визуально — рисунком, так и в цифрах. Крепить к
колесам нужно только небольшие мишени. Сбор информации происходит сразу с
четырех шасси — заезжать последовательно передом или задом на машине не нужно.
Но стоит такое оборудование дороже других, хотя быстро окупается за счет
высокой скорости обработки данных и востребованности со стороны клиентов.
Построение
3D модели развала схождения на компьютере
Процедура проводится в такой
последовательности:
- Автомобиль
загоняется на стенд и оставляется с ровным положением колес. - К покрышкам
фиксируются мишени. Установка происходит непосредственно на шины, поэтому
краска на дисках не повреждается. - Включаются
одновременно четыре камеры на стойке, собирающие всю информацию. - Настраиваются
мишени, для чего машина немного прокатывается. - Блок
управления сообщает о развале и схождении на левой и правой стороне
автомобиля, а также определяет угол тяги движения.
Нормальные значения отображаются зеленым
цветом, а красные — указывают, что нужно регулировать. Вся процедура проверки
занимает не более 10 минут. Если в фактических данных есть отклонения от нормы,
то каждое колесо поочередно ослабляется (крепления рычагов подвески) и
регулируется до выхода значений в зеленый диапазон. Для отчетности можно сразу
распечатать результаты проверки на принтере.
Компьютер
подсвечивает красным сторону, нуждающуюся в регулировке
Неправильные регулировки сход-развала
На легковых автомобилях неправильной
регулировкой считается отклонение настроек углов на 0º30’ от нуля. Слишком
положительный или отрицательных сход-развал имеет негативные последствия как
для управления автомобилем, так и ресурса деталей. Например, резина начнет
стираться неравномерно. Если быстрее изнашивается наружная сторона, то владелец
машины это заметит во время подкачивания шины и отправится на регулировку.
Неравномерный
износ покрышки с наружной стороны
А вот при чрезмерном износе со внутренней
стороны водитель узнает о проблеме только при «переобувании» машины.
Тогда уже будет, возможно, поздно и придется потратиться на новые колеса. В
случае всесезонной резины проблема так и не будет выявлена, что приведет к
сильному истиранию беговой зоны и разрыву покрышки. Если это произойдет на
скорости 80-120 км/ч, машина станет неуправляемой и может случиться ДТП.
Опасный внутренний износ
Кроме износа протектора неправильная
регулировка чревата плохой устойчивостью авто на дороге. Причем на сухом
покрытии машина держится нормально, а после первого дождя сцепление с асфальтом
ухудшается, что делает эксплуатацию небезопасной. В дальние поездки на таком
авто отправляться не стоит и нужно ехать в сервис для регулировки углов колес.
На переднеприводных авто с задней
многорычажной подвеской бывают диагональные вмятины на протекторе, поскольку
изменена геометрия подвески. Это случается при неправильной регулировке задних
покрышек с дисками, если автомобиль часто используется для транспортировки
больших грузов (овощи с дачи, стройматериалы). В таком случае требуется
правильное распределение нагрузки и разная настройка углов передних и задних
шасси.
Неверные
параметры схождения и развала вызывают дополнительный шум шасси. Это связано с
неполным прилеганием беговой зоны протектора к асфальту. Сопротивление качению
повысится и колеса начнут гудеть даже при 60-80 км/ч. На скорости 120-130 км/ч
шум будет слышно даже с закрытыми окнами.
Как происходит процедура на грузовых машинах
Установка углов развала
На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.
Чем делать проверку
Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.
Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:
Изготовить линейку из штанги от ванной занавески;
Штанга от шторы
Прикрепить к трубе/бруску/палке (нужное подчеркнуть) штангенциркуль;

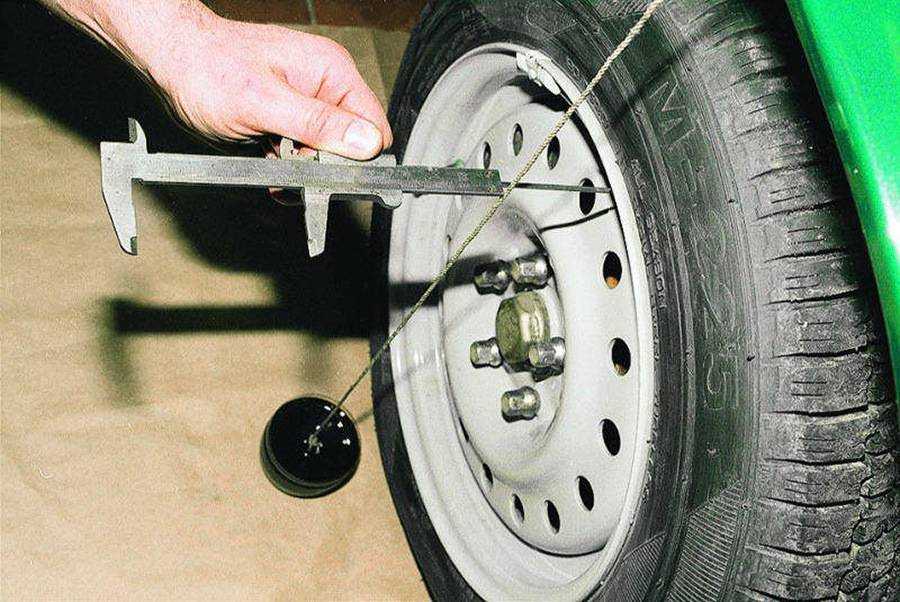

Штангенциркуль
Или совсем не заморачиваться и попросить простую линейку у школьников.

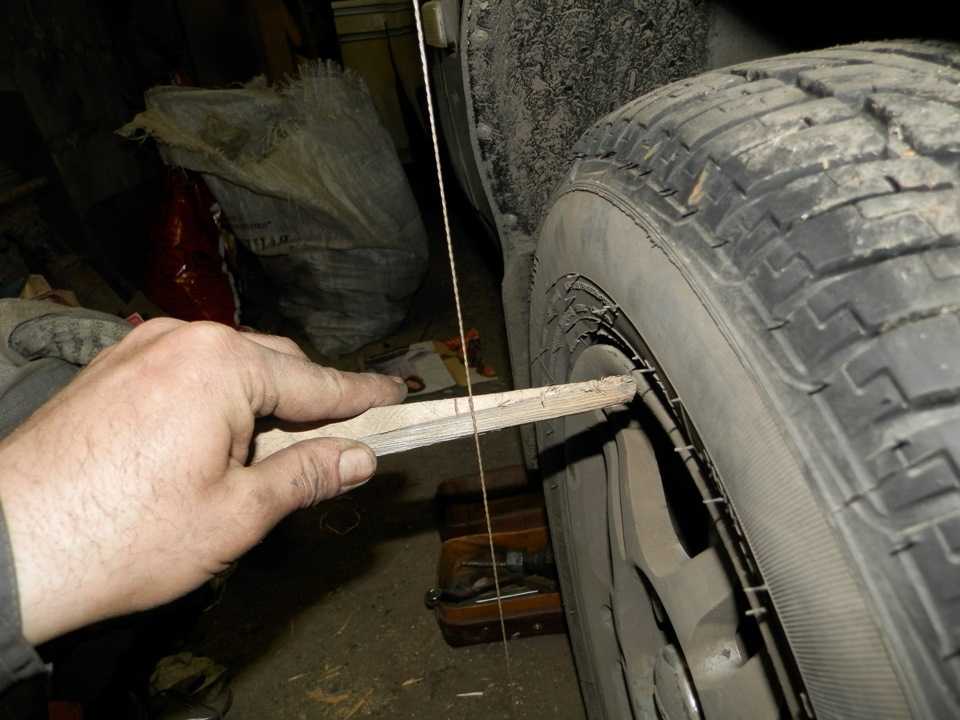

Линейка
- Проводим линию-отметку внутри покрышек параллельно земле по всей длине колеса и снимаем линейкой показания с обеих сторон диска.
- В случае с телескопической линейкой:
- Устанавливаем телескопическую линейку и снимаем показания с одной стороны, спереди;
- Прокатив автомобиль на полоборота колеса, снимаем показания с противоположной стороны, сзади;
- Высчитываем разницу и при необходимости регулируем тяги;
- Повторяем действия для избежания погрешностей.
Снятие показаний
Всесезонные шины 205 75 15
На «Ниву Шевроле» устанавливаются по усмотрению владельца всесезонные шины. Они отличаются от других типов своим протектором. Внутренняя сторона всесезонной автошины служит для езды по рыхлому снегу, а наружная выводит воду из пятна контакта покрышки. Типоразмер всесезонных шин, подходящих к данному отечественному внедорожнику — 205/75 R15.
Эти шины прекрасно подойдут в следующих случаях:
- В регионе достаточно мягкая зима с устойчивыми плюсовыми температурами.
- Бюджет автовладельца ограничен для покупки и зимней, и летней авторезины.
- Нет возможности хранить два комплекта зимних и летних шин.
Всесезонная резина имеет также свои недостатки:
- высокая шумность;
- повышенный расход топлива;
- динамические характеристики снижены;
- увеличенный износ.
Из моделей всесезонных шин данного типоразмера к «Ниве Шевроле» подойдут:
- Maxxis AT-771 с агрессивным дизайном рисунка протектора, который обеспечивает отличное сцепление шины с дорожной поверхностью. Шины имеют зигзагообразную боковину, которая повышает управляемость на сухой и влажной поверхности.
- Goodyear Wrangler HP — высокоскоростные шины 4×4 для твердых дорожных покрытий. Они показывают отличную управляемость на дороге.
- «Кама-Евро 228» имеют хорошие показатели курсовой устойчивости при езде по трассам и грунтовым дорогам, а также высокие показатели износа и низкое сопротивление качению.
- Forward Safari 540 от «Алтайского шинного комбината» — автопокрышки радиальной конструкции, бескамерные с металлокордом в брекере. Шины имеют рисунок протектора повышенной проходимости и предназначены для максимальной скорости 160 км/час. Обладают п овышенной проходимостью на мягких грунтах.
Всесезонные шины Всесезонные шины используются многими водителями на колесах круглогодично, большинство автовладельцев постоянно держат всесезонную резину в качестве запаски. В регионах с мягкими зимами без снега и морозов водители круглый год обходятся всесезонкой.
Регулировка своими руками
Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.
Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:
- Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
- Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
- Набор ключей.
Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?
Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек. Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений
Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты
Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

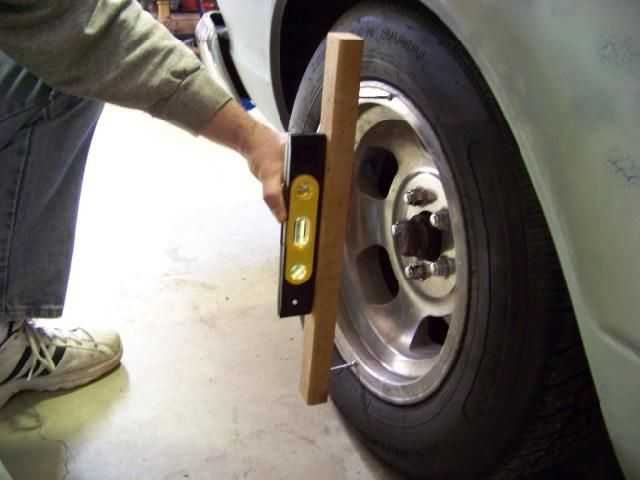

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые. Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.
Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.
Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.
Какие углы можно отрегулировать, а какие нет
Не во всех автомобилях можно отрегулировать все углы колес. Например, если на задней оси автомобиля балка или мост, то углы задних колес не отрегулировать. Со временем они все равно изменятся по причине деформации балки. Иногда проблему пытаются решить с помощью специальных проставочных шайб под ступицу или берут другую балку с разборки, но помогает это далеко не всегда. Самый надежный, но дорогой способ — заменить старую балку на новую оригинальную.
На подвеске типа «макферсон» в большинстве случаев не отрегулировать развал. Такая подвеска стоит на большинстве современных автомобилей.
Кастер — это исключительно про управляемые колеса, то есть почти всегда на передней оси. На задней кастер обычно нулевой. Тем не менее он может измениться после ДТП или ремонта с применением неоригинальных запчастей. Исключение — машины, у которых задняя ось может подруливать: кастер есть как параметр, но вряд ли его можно отрегулировать.
После каких работ обязательно делать сход-развал
Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.
Замена шаровых опор
Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.
Замена рулевого наконечника
От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.
Замена шарнира равных угловых скоростей (ШРУСа)
Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.
Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.
Передняя ось и рулевые тяги автомобилей типа 4х2
Передняя ось (рис. 5.24) состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней.
Шкворни имеют в центре лыску и застопорены в отверстиях балки клиновыми штифтами. Вертикальные нагрузки от поворотных кулаков на балку передаются шариковыми упорными подшипниками, закрытыми от попадания грязи и пыли защитными колпаками.
Рисунок 5.24:
Передняя ось:
- гайка;
- шайба;
- ступица;
- тормозной диск;
- основание тормозной скобы;
- тормозные колодки;
- поршень;
- корпус тормозной скобы;
- шкворень;
- втулка шкворня;
- поворотный кулак;
- уплотнительное кольцо;
- регулировочная прокладка;
- пальцы рулевых тяг;
- поворотный рычаг;
- пальцы рулевых тяг;
- сошка;
- продольная рулевая тяга;
- поперечная рулевая тяга;
- балка;
- хомут;
- стопорный штифт;
- защитный колпак;
- пресс-масленка;
- щит;
- колпак колеса;
- колпак
В верхних бобышках поворотных кулаков со стороны балки выполнены кольцевые проточки, в которые установлены уплотнительные резиновые кольца, защищающие поверхности трения втулок и шкворней от попадания пыли и грязи.
Шкворневые отверстия в бобышках поворотных кулаков закрыты крышками с прокладками.
Для смазки втулок шкворней в центре крышек установлены пресс-масленки. Упорные подшипники шкворней смазываются одновременно со смазкой нижних втулок.
Для прохода смазки во втулках поворотных кулаков имеются специальные канавки. Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы.
На цапфах на двух конических подшипниках установлены ступицы передних колес с тормозными дисками. Трапеция рулевого управления расположена за балкой передней оси. Рычаги трапеции закреплены к поворотным кулакам болтами высокой прочности. Для исключения возможности ослабления затяжки болтов в эксплуатации резьбовые части соединений при сборке покрываются гермегиком «Унигерм-6» ТУ6-01-1285-84.
Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланце поворотных кулаков.
Продольная рулевая тяга — цельнокованая, поперечная — трубчатая, с резьбовыми наконечниками. Резьбовые наконечники имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля. Шарниры продольной и поперечной тяги (рис. 5.25) унифицированы между собой. Шарниры неразборные и не требуют обслуживания в эксплуатации.
Рис. 5.25. Шарнир рулевых тяг:
- палец;
- корпус;
- вкладыш;
- пружина;
- крышка
Техническое обслуживание
Обслуживание и уход за передней осью и рулевыми тягами заключается в регулярной проверке надежности крепления и подтяжке пальцев рулевых тяг 14 и 16 (см. рис. 5.24), стопорных штифтов 22, болтов стяжных хомутов 21 поперечной рулевой тяги; периодической смазке шкворневого соединения; проверке люфтов в шкворневых соединениях и шарнирах рулевых тяг, а также в проверке схождения колес.
Угол развала
Угол развала – это угол заключенный между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Он необходим, чтобы обеспечить перпендикулярное расположение колес при движении автомобиля нагруженного автомобиля по отношению к поверхности дороги при наличии зазоров в шарнирных соединениях и деформации деталей переднего моста под действием масс передней части автомобиля. При установке колес с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем наружный, что разгружает наружный подшипник колеса, а значит, уменьшает толчки, передаваемые на рулевой механизм.
При поперечном наклоне оси повернуть колесо всегда труднее, чем вернуть его в исходное положение – движение по прямой. Это объясняется тем, что при повороте колеса передняя часть автомобиля приподнимается на небольшую величину, и водитель прилагает сравнительно большое усилие к рулевому колесу.
При возвращении управляемых колес в положение, соответствующее движению по прямой, масса автомобиля помогает поворачиванию колес и водитель прикладывает к рулевому колесу небольшое усилие.
Однако при наличии развала колесо стремиться катиться от продольной оси автомобиля по дуге вокруг точки «О» пересечения продолжения оси колеса с плоскостью дороги. Для устранения этого явления колеса устанавливаются со схождением, т. е. не параллельно, а под некоторым углом к продольной оси автомобиля.
Нарушение угла развала колес приводит к одностороннему износу протектора шины. Если угол развала больше нормы, изнашивается наружная сторона протектора и, наоборот, если он меньше нормы – внутренняя сторона протектора. Кроме того, значительная разница в углах развала правого и левого колес вызывают увод автомобиля в сторону колеса с большим развалом.
В процессе эксплуатации автомобилей углы развала управляемых колес изменяются из-за изнашивания шарниров передней подвески, подшипников ступиц передних колес и деформации поперечины передней подвески.
Проверка и регулировка углов установки передних колес автомобиля Газель
Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации
Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется.
При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор.
Для нагруженного автомобиля этот угол равен 3°30’±30′.
Разница углов наклона шкворней левого и правого не должна превышать 30′.
Во время эксплуатации автомобиля угол наклона шкворней назад может измениться из-за прогиба или скручивания балки, поломки или значительной осадки передних рессор, износа шкворней, втулок и тд.
Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали.
В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси.
В случае использования прокладок необходимо надежно прикрепить их к балке.
Развал колес не регулируют, он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги.
Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.

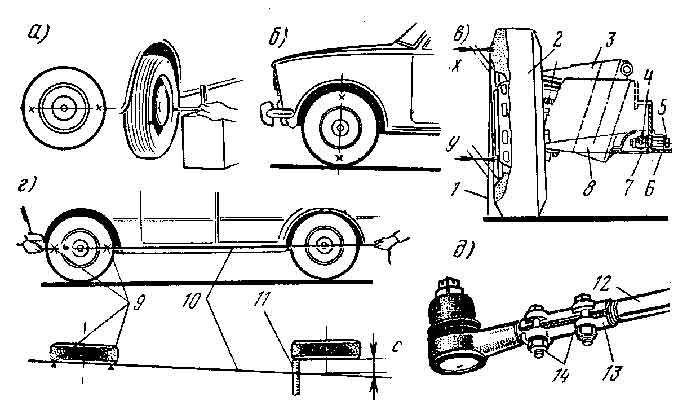

Если нужных приборов нет, то, пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости.
Разность этих размеров при правильном угле развала должна быть в пределах 4 -7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала.
Часто такими причинами являются износ шкворней и их втулок, недостаточная затяжка подшипников ступиц передних колес, деформация балки передней оси.
Боковой наклон шкворней от вертикали равен 8°. В процессе эксплуатации не регулируется.
Отклонения от нормального значения этого угла могут быть вызваны погнутостью балки передней оси.
Для восстановления требуемого угла выправьте балку.
Измерение продольного и поперечного угла наклона оси поворота
Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).
Короткое видео (2 мин) о том, что такое кастер
Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.
Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.
Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.
Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.
Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.
Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).
В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.
Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.
Разметка углов для поворота колеса
Метки: изменение кастора
Комментарии 79
Вот очень хороший вариан для угла кастера, так называемые треугол2108.info/suspension_tuni…eugolnye-rychagi.htmlыные рычаги, управление становиться на много лудше!
Я опорами и убиранием шайб добился больше кастора чем с треуголками.Во-первых треуголки не для увеличения кастора, во-вторых если сильно стянуть то колеса трут о сами рычаги.2.5 гр делал поездил, разницы как таковой не увидел, а вот радиус разворота уменьшился из-за упирания колес в рычаг.Снял их к черту и продал, поставил все обратно но на полиуретане.
Ну значит ты вооообще молодец! Во вторых большого угла кастера и не надо достаточно 2градусов если есть усилитель руля, 1,5 если его нет!
Чем больше тем лучше.Мне например 3 гр. уже мало.5гр было бы шикарно, но там много минусов. На мерене вообще больше 10гр.
И хочешь сказать что у тебя 5гр и колесо не за что не задивает не когда не поверю! На мерене и подвеска другая!
У меня сейчас 3гр. 5гр-это мечты.колеса 15/185/55 -сейчас абсолютно не цепляет, возможно с 5гр будет цеплять, но проставки решают. Мерен привел к примеру потому что говоришь что больше не нужно.Это очень хороший и нужный параметр в подвеске, заводской ноль это жопа.
Функции развальных болтов в устройстве автомобиля
Развальные болты предназначены для фиксации развальной системы, угла наклона и регулировки стабилизации управляемых колес на скорости. Для примера можно привести наклонную вилку переднего колеса велосипеда или мотоцикла. Именно этот наклон позволяет при управлении не клонить автотранспорт, когда отпускают руки с руля.
Когда угол наклона увеличивается, возрастает крен автомобиля – при повороте авто происходит уход наружного колеса немного вверх относительно кузова, внутреннее, напротив, уходит вниз. Многие современные машины лишены функции регулировки описываемых параметров, все предусмотрено в заводской конструкции. Популярные автомобили, которые имеют среди конструкционных особенностей развальные болты:
- Лада Приора — болт М1,25×60.
- Ниссан Патфайндер имеет такую конструкцию, что поменять сайлентблоки на задних рычагах возможно только при съеме подрамника. При демонтаже системы один из крепежных элементов упирается в бензобак.
- Регулировочные болты на Фольксваген Пассат Б6 имеют уменьшенный диаметр – 11 миллиметров.
- На Газель подойдет болт развальный некст – верхний регулировочный с шайбой (ГАЗ). В комплект входит 6 штук. Стоимость – от 456 рублей.
- На Мазды ставят эксцентриковые развальные метизы М12×85 или 12,5×87.
Три варианта построения продольной оси автомобиля
На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:
- В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
- Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
- Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.
Продольная ось и линия «trast line» на автомобиле. Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».
