Развал схождения своими руками на ваз 2109

Как сделать отрицательный развал?

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

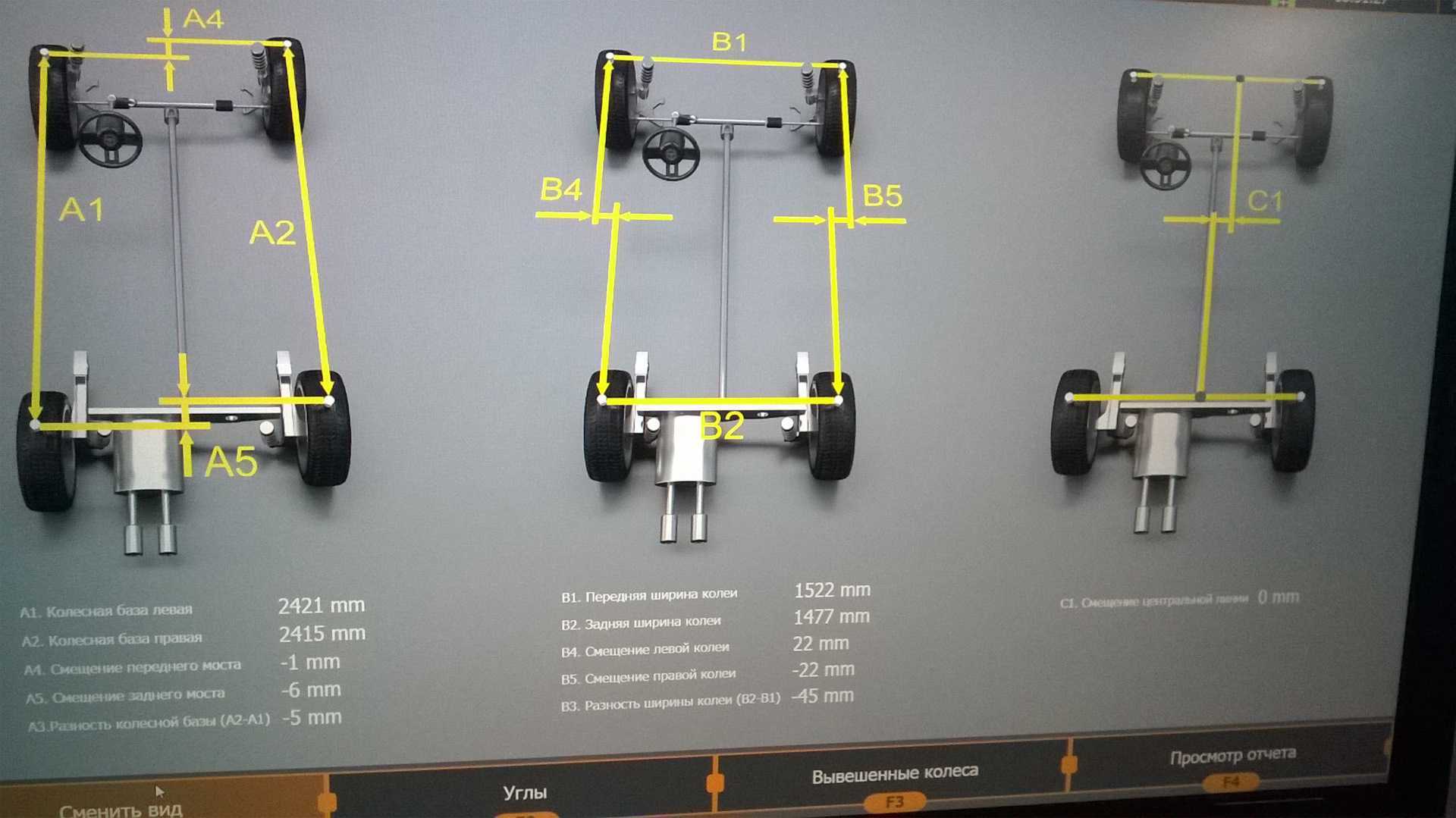

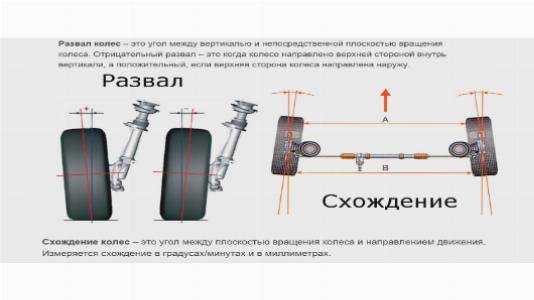

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

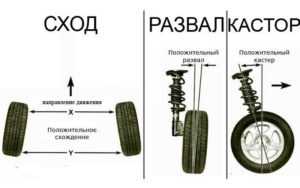

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Пошаговая инструкция регулировки рулевых тяг на ВАЗ-2109

Ну все осталось дело за малым отрегулировать рулевые тяги. Для этого:

Слегка откручиваем гайки на рулевых тягах, используя ключ «на 27»

При откручивании обратите внимание на то, что гайки с рисками на гранях – леворезьбовые;

С помощью ключа «на 24», начинаем проворачивать муфту, изменяя длину тяги, при этом контролируем горизонтальное расположение рулевых спиц;

Выставляем на «0» подвижную шкалу, расположенную на линейке, и передвигаем автомобиль назад;

Как только показания будут в пределах от -1 до +1 миллиметра, процедура регулировки может быть завершена. Впрочем, если хотите убедиться, что всё сделали правильно, можно теперь прокатить машину и вперёд, при этом показатели измерений должны оставаться в тех же пределах.

После всех проделанных манипуляций по регулировке развала-схождения, остаётся поочерёдно посмотреть, со стороны передних колёс – в створ задних колёс. Если спица руля будет стоять горизонтально, то будет видно, какое (правое или левое) смещение имеют колёса. При сильно выраженном смещении, одна из тяг выкручивается на несколько оборотов, а другая затягивается (на то же число оборотов). Таким образом, смещение устраняется полностью.

Сделать развал-схождение на ВАЗ-2107 своими руками несложно, но придется придерживаться ряда требований и рекомендаций. В противном случае резина прослужит недолго. Развал – это термин, определяющий, под каким углом относительно вертикали установлено колесо автомобиля. В тех случаях, если верхняя кромка колеса выглядывает наружу, это положительный развал. Если она смотрит внутрь, то отрицательный. При регулировке на компьютеризированных стендах углы обозначаются с префиксами «+» и «-».

Как сделать развал-схождение своими руками на ВАЗ-2109

Сегодня автолюбители все чаще и чаще пытаются заниматься ремонтом собственных машин самостоятельно. Ведь если речь идет об отечественной марке, то там нет ничего сложного и невыполнимого. Стоит помнить, что срок эксплуатации авто напрямую зависит от того, насколько бережно к нему относится владелец

Важно, чтобы ремонтные работы ТС проводились вовремя. Осуществлять развал-схождение на авто следует каждые 10-15 тыс

км пробега. Данные манипуляции не требуют много сил и энергии, зато смогут оградить вас от негативных последствий и продлить эксплуатационный срок машины.

Что собой представляет развал-схождение

Если вы решили отрегулировать развал-схождение на своем авто собственными силами, стоит ознакомиться с тем, что этот процесс представляет собой и для чего он необходим.

От того, правильно ли будут произведены данные настройки на транспорте, зависит курсовая устойчивость машины. Как следствие, от этого напрямую зависит и срок эксплуатации шин на колесах. Автомобиль с отрегулированным параметром не так сильно подвержен износу. Им значительно легче управлять. Кроме этого, при неправильно настроенном развале схождения возможен расход топлива намного больший, чем у исправного авто.

Схождение – это угол, образующийся между плоскостью вращения колес и их движущим вектором. Параметр имеет влияние на расположение колес на разных скоростях, а также при поворотах машины.

Диагностика транспорта на предмет развал-схождение

После изучения теории стоит разобраться с тем, как правильно диагностировать свое авто. Ведь владельцы ВАЗ-2109 зачастую регулируют данный параметр своими руками. Сперва нужно найти гараж, оборудованный подъемником (подойдет также яма), или же найти ровную площадку.

Для начала нужно проконтролировать, чтобы:

• при движении авто прямо руль стоял ровно;
• число оборотов рулевого колеса на правую или левую сторону касательно положения при движении автомобиля прямо было одинаковым.

Кроме этого, стоит убедиться в надежности подвески, а также измерить показатели давления во всех шинах. Данный параметр должен совпадать на каждом колесе.

Предварительно необходимо убедиться в следующем:

1. Что в ближайшем времени вы не планируете осуществлять ремонт подвески или управления руля.
2. Что давление в колесах находится в пределах нормы.
3. Что багажник и салон автомобиля пусты.

Если проигнорировать вышеперечисленные факторы, регулировка развал-схождение доставит много ненужных хлопот.

Как самому сделать развал-схождение на ВАЗ-2109

Для хорошей управляемости ВАЗ-2109 развал-схождение устанавливают на передние колеса под нужными углами. Углы осей поворота воздействуют на стабилизацию управляемых колес машины в направлении прямо. Данный угол можно регулировать путем добавления специальных прокладок в той области, где находится ось нижнего рычага.

Отклонение угла от установленной нормы грозит тем, что:

1. В движении авто уводит в сторону.
2. Поворот руля влево или вправо требует прикладывания разных усилий.

Регулировка развала на транспорте является относительно сложным процессом. Несмотря на это, этот процесс можно выполнить своими силами. Сначала стоит выполнить поднятие машины для того, чтобы шины зависли в воздухе и не соприкасались с поверхностью земли. Теперь можно определить по бокам авто на шинах специальные точки равного биения. В этом случае помощниками станут упор для руки мастера и мел или маркер. Руку необходимо фиксировать на упоре. Маркер необходим же для того, чтобы отмечать те части колес, которые немного выступают по самому диаметру. После этого колесо стоит провернуть, чтобы отмеченные точки оказались по вертикали.

Теперь около колес необходимо вывешивать специальный грузик на подвеске. Можно также поставить туда прямоугольную подставку. Пять миллиметров – допустимое значение отклонения при настройке данного параметра. Для регулировки развала на ВАЗ-2109 необходимо усилить промежуток между поперечиной и осью рычага. Можно использовать специальные прокладки. Кроме этого, в авторизованных магазинах впору приобрести шайбы, предназначенные для регулировки развала, которые изменяют развал на восемь градусов.

Для тех, кто подумывает заняться ремонтом автомобиля самостоятельно, данная статья будет очень полезна. Так или иначе, если возникнут какие-либо трудности, можно обратиться за помощью в любое СТО. Там без проблем устранят все ошибки и правильно отрегулируют развал-схождение на вашем авто.

Угол кастора: измерение и наладка

угол Угол между вертикалью и осью вращения колеса при повороте руля, обеспечивающий автоматическое выравнивание шин за счет движения, составляет 4º±30′ для загруженного и 3º±30′ – для незагруженного авто. Измерение угла производится с помощью специализированных шаблонов.

• любая регулировка угла кастора на ВАЗ 2107 своими руками влияет на развал и фактически не изменяет схождение колес;
• погрешность величины угла кастора между правым и левым бортом – не более 30′;
• П-образные шайбы необходимо монтировать пазом вниз.

Настройка параметра осуществляется путем перестановки шайб на болтах, фиксирующих нижний рычаг относительно его оси (расположены на торцах оси). Увеличение угла обеспечивается монтажом шайбы на болт, находящийся ближе к салону.

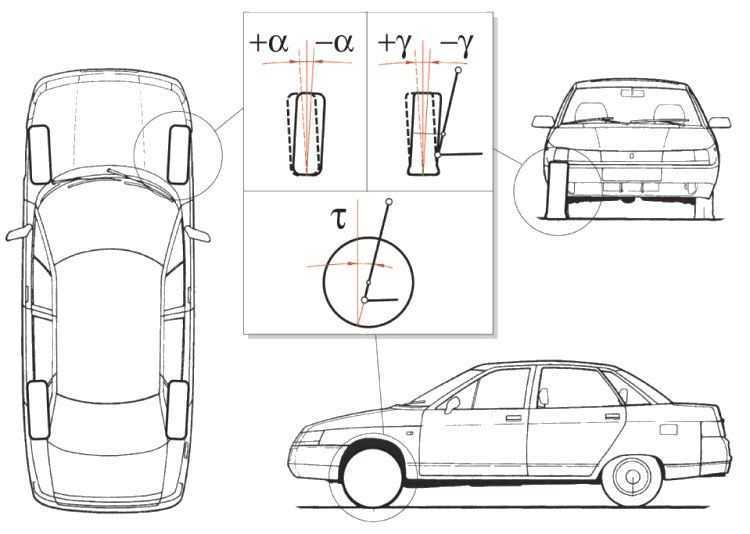

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

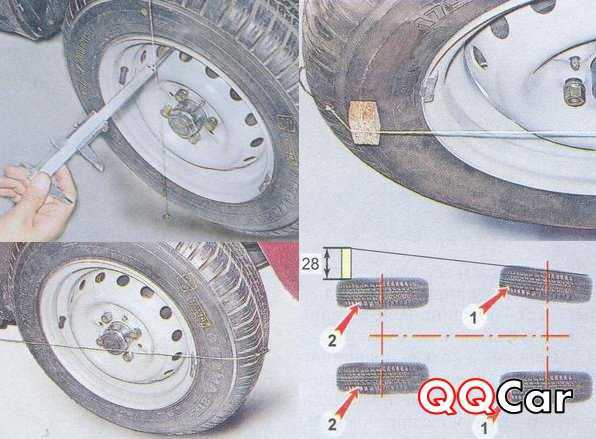

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

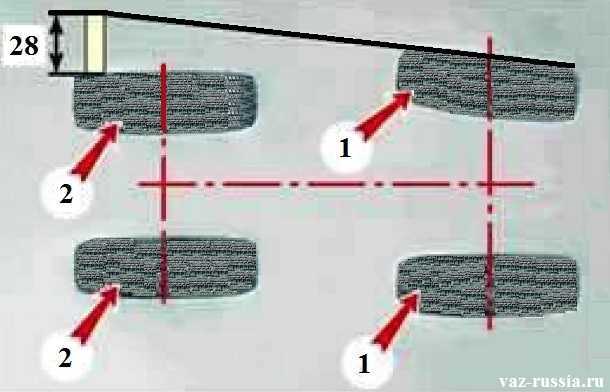

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

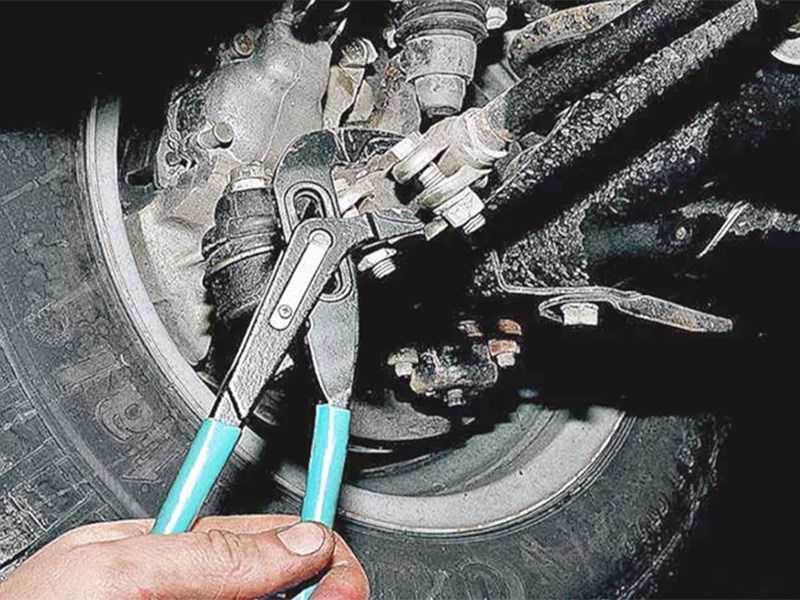

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

ВАЗ 21099 | Установка развала-схождения

11.7. Установка развала-схождения

ОБЩИЕ СВЕДЕНИЯ

Оптимальные ходовые качества и минимальный износ резины достигаются только в том случае, если правильно выставлено положение колес. При повышенном и неравномерном износе шин, а также недержании дороги – при плохой стабильности направления и недостаточной устойчивости на поворотах следует обращаться в мастерскую, чтобы с помощью оптических методов выставить развал-схождение.

Установка развала-схождения не может осуществляться без соответствующего оборудования. Поэтому здесь описываются только основные понятия, необходимые для установки развала-схождения.

Схождение

Схождением называется угол, на который плоскость колеса отклоняется от продольной оси автомобиля. Положительное схождение означает, что колеса при измерении на высоте их центров спереди сходятся немного ближе, чем сзади. Отрицательное схождение означает, что колеса спереди расходятся больше, чем сзади.

У автомобиля Mercedes как передние, так и задние колеса имеют положительное схождение: передние колеса – 0°25′ (спортивная подвеска 0°10′), задние колеса – 0°25′.

Развал и поперечный наклон шкворня поворотного кулака

Передний мост

St – развал Sp – поперечный наклон шкворня 4 – нижний рычаг подвески 5 – поворотный кулак	6 – верхний рычаг подвески 7 – шарнир кулака 19, 20 – болты с эксцентриком +/-3 – установочный ход – 3 мм

Развал и поперечный наклон шкворня поворотного кулака уменьшают перенос толчков на рулевое управление и обеспечивают минимальное трение на поворотах.

Развалом называют угол, на который плоскость колеса отклоняется от вертикали. Передние колеса, таким образом, отстоят при отрицательном развале в точке касания с дорогой дальше друг от друга, чем сверху. У автомобиля Mercedes передние и задние колеса имеют отрицательный развал.

Поперечный наклон шкворня – это угол между осью поворота кулака и вертикалью в точке стояния колеса, если смотреть в продольном направлении автомобиля.

Развал и поперечный наклон шкворня поворотного кулака совместно определяют так называемое плечо обкатки. Благодаря соответствующим конструктивным данным, достигается большая стабильность по направлению при торможении, в особенности, если колеса находятся на различном дорожном покрытии (например, если левое колесо тормозит на сухой, а правое – на мокрой дороге).

Продольный наклон шкворня назад

Продольный наклон шкворня назад – это угол между осью поворота кулака и вертикалью в поперечном направлении. Этот наклон в значительной степени влияет на управление передними колесами при движении по прямой. Незначительный наклон благоприятствует отклонениям от направления движения при езде по плохим дорогам или при боковом ветре, а на поворотах руль плохо возвращается в среднее положение.

Продольный наклон вместе с развалом выставляется с помощью двух болтов с эксцентриком на рычагах подвески.

Предпосылки для проверки

– предписанное давление воздуха в шинах; – автомобиль не нагружен, но подготовлен к поездке: полный бак, запаска и инструмент – все это должно быть при проверке; – предварительно сильно покачать подвеску; – руль стоит прямо; – отрегулирован люфт в рычагах подвески; – отрегулирован люфт в подшипниках колес.

Проверка/установка положительного схождения передних колес

Положение передних колес при виде сверху

Точная установка развала-схождения должна производиться только в фирменной мастерской. При одностороннем износе шин в основном должно проверяться схождение. Схождение проверяется, если снимались части рулевой трапеции. Схождение может быть проверено относительно простыми средствами.

Должны быть соблюдены вышеуказанные предпосылки для проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ

automn.ru

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
