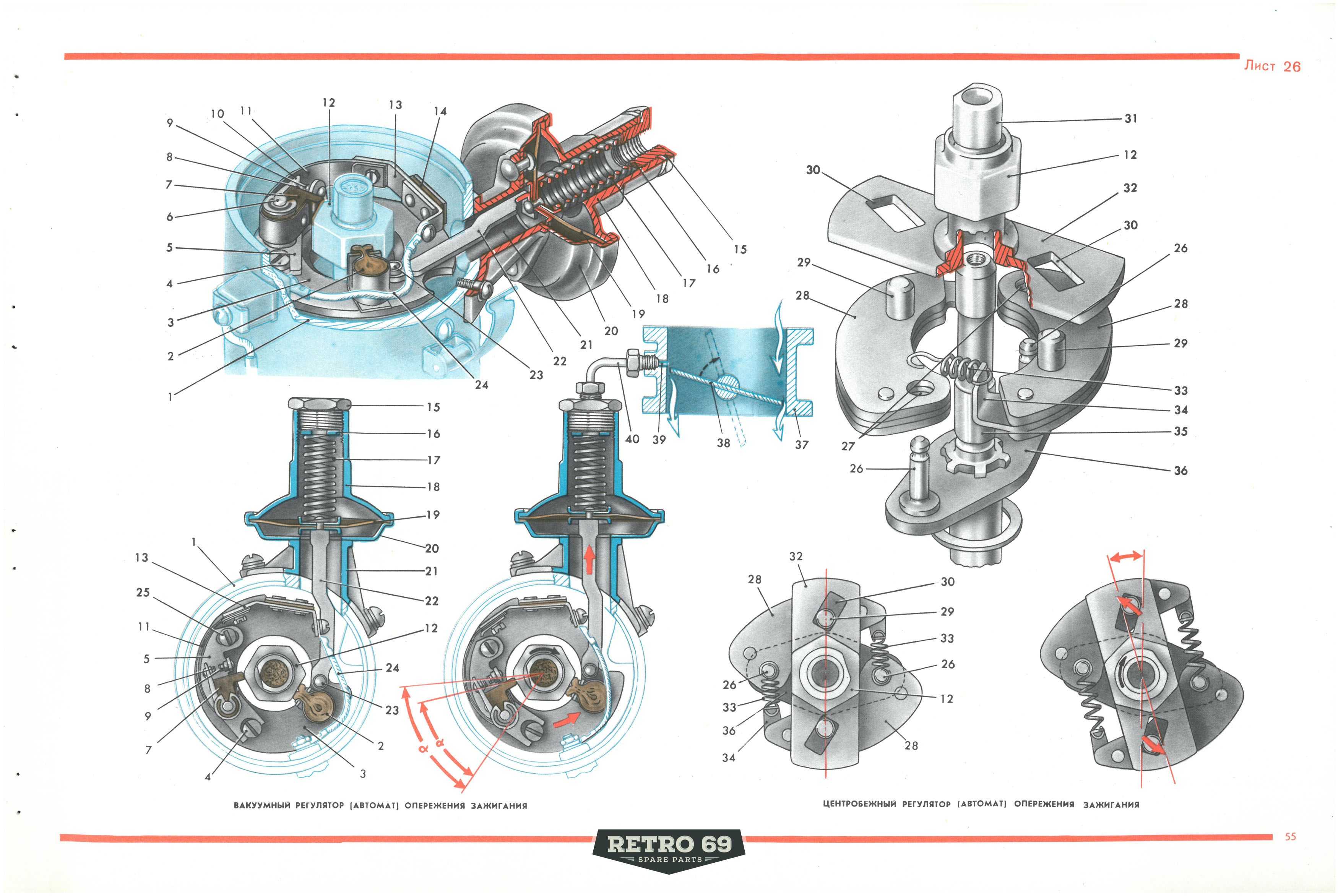

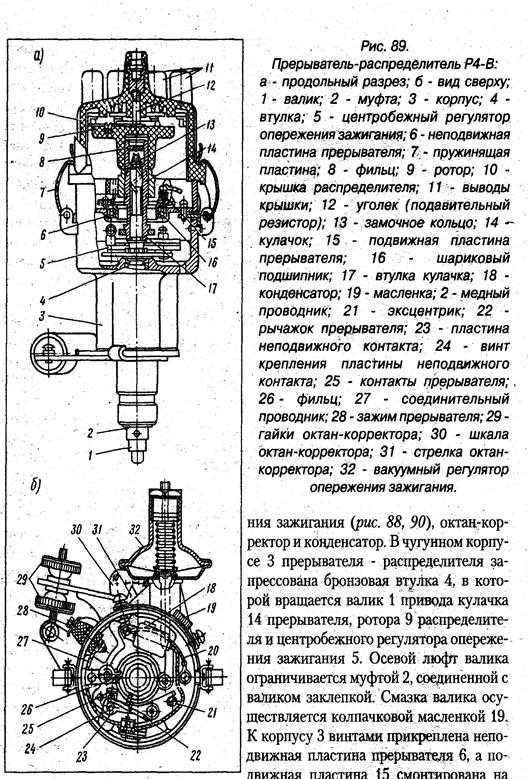

Как проверить вакуумный регулятор опережения зажигания или вроз

Общие сведения

Современные дизели запускают либо пусковым двигателем (с запуском его от электрического стартера или вручную с помощью шнура), либо непосредственно электрическим стартером.

В системе пуска первого типа есть регулировки Системы питания, зажигания и т. д. пускового двигателя, механизма включения шестерни его привода, а также регулировки механизмов управления системой пуска.

В системе пуска второго типа предусмотрены регулировки стартера и механизмов управления пусковыми устройствами. Лазерные и фотодиодные модули ООО Лазерское можно приобрести на сайте www.kvbel.com.

Схема пускового двигателя ПД-10

Рис. 85. Пусковой двигатель ПД-10М — схема (пускач ПД-10). а) Продольный разрез, 1—промежуточная плита; 2—шестерня коленчатого вала; 3—промежуточная шестерня; 4—передняя половина картера; 5—шариковый подшипник; 6 и 14—сальники; 7—передний роликовый подшипник; 8 — передняя полуось коленчатого вала; 9—щека коленчатого вала; 10—шатунный роликовый подшипник; 11—палец (шатунная шейка) коленчатого вала; 12—задняя половина картера; 13—задний роликовый подшипник; 15—войлочный сальник; 16—маховик; 17 — задняя полуось коленчатого вала; 18—шатун; 19—смазочный канал; 20—поршень; 21—стопорное кольцо поршневого пальца; 22—поршневой палец; 23—газоотводящий патрубок; 24—выпускное окно; 26—недоотводяший патрубок; 26—запальная свеча; 27—заливной краник; 28—головка цилиндра; 29—прокладка головки; 30—цилиндр; 31—продувочное окно; 32—впускное окно; 33—карбюратор; 34—тяга от регулятора к карбюратору; 35—магнето, б) Разрез цилиндра в горизонтальной плоскости, в) Шестерни: 36—шестерня привода регулятора; 37—шестерня привода регулятора.

Для плотности соединения плоскости смазывают шеллаком.

Пусковой двигатель ПД-10 МТЗ

• Пусковое устройство дизелей Д-240 состоит из пускового двигателя ПД-10 и редуктора.
• Пусковой двигатель ПД-10 — одноцилиндровый, карбюраторный, двухтактный, с кривошипно-камерной продувкой.
• Для ограничения и поддержания постоянной максимальной частоты вращения коленчатого вала пусковой двигатель ПД-10 снабжен однорежимным центробежным  регулятором.
• Рычаг регулятора соединен с дроссельной заслонкой карбюратора пускового двигателя и автоматически регулирует ее прикрытие, поддерживая постоянной частоту вращения коленчатого вала.
• Смазка деталей кривошипно-шатунного механизма пусковых двигателей ПД-10 осуществляется маслом,  содержащимся в топливной смеси.
• Шестерни распределения и их подшипники, детали редуктора пускового двигателя МТЗ смазываются смесью масла моторного и дизельного топлива в соотношении 1:1, заливаемой в корпус редуктора.

Система зажигания пускового двигателя ПД-10 состоит из магнето правого вращения, свечи зажигания и провода высокого напряжения. Запуск пускового двигателя ПД-10 производится электрическим стартером.

Передача вращения от пускового двигателя ПД-10 к дизелю при пуске  осуществляется одноступенчатым  редуктором при помощи шестерни включения, вводимой в зацепление с венцом маховика дизеля Д-240.

Пусковой двигатель ПД-10 и редуктор дизелей Д-240 не имеют дистанционного управления. Включение стартера пускового двигателя производится рычагом,  расположенным  на корпусе стартера.

1. Проверка зазора между контактами прерывателя магнето пускового двигателя ПД-10 МТЗ и смазка кулачка прерывателя
2. Проверку состояния  контактов прерывателя и зазор между ними производите через 1000 часов работы дизеля Д-240.
3. При необходимости зачистите контакты специальным напильником, входящим в комплект инструмента.
4. Поверните ротор магнето в положение, соответствующее наибольшему расхождению контактов.
5. Проверьте щупом зазор между контактами прерывателя,  который должен быть 0,25-0,35 мм. Регулируйте его поворачиванием эксцентрика стойки в следующей последовательности:
6. — ослабьте винт крепления контактной стойки прерывателя;
7. — отверткой, вставленной в прорезь винта эксцентрика, поверните стойку до получения нормального зазора между контактами;
8. — затяните винт крепления стойки.

Проверьте наличие смазки на гранях кулачка прерывателя. При отсутствии смазки смажьте 3-5 каплями масла.

• Проверка уровня и замена смазки в корпусе редуктора пускового двигателя ПД-10 МТЗ
• Проверку уровня производите через 1000 часов, а замену смазки через 2000 часов работы дизеля.
• Уровень смазки в редукторе пускового двигателя ПД-10 должен быть по нижнюю кромку контрольного отверстия.
• Для слива смазки в нижней части корпуса редуктора пускового двигателя ПД-10 имеется отверстие с пробкой.
• В корпус редуктора заливайте смесь моторного масла и дизельного топлива в соотношении 1:1.
• Проверка и регулировка муфты включения редуктора пускового двигателя ПД-10 МТЗ
• Через 1000 часов работы дизеля Д-240 или в случае пробуксовки дисков муфты включения произведите регулировку перестановкой рычага включения на шлицах валика.
• В правильно отрегулированной муфте двигателя Д-240 рычаг включения должен быть обращен вниз и находиться под углом 45º±10° относительно вертикали в сторону маховика при полностью включенной муфте и под углом 5° относительно вертикали в сторону вентилятора при выключенной муфте.
• На дизеле Д-240 при полностью включенной муфте рычаг включения должен быть обращен вверх и находиться под углом  45°±10°  относительно вертикали в сторону вентилятора, при полностью выключенной муфте — под углом 5° относительно вертикали в сторону маховика.

Принцип работы ПД-10

В системе зажигания ПД — 10 нет ничего сложного и всё предельно примитивно. Тем не менее, в нём используются как стандартные свечи зажигания с проводами высокого напряжения, так и специальный электрический стартер для запуска.

Посыл к вращению дизельного маховика происходит путём передачи редуктором с одной ступенью вращательных движений с помощью включающей шестерёнки.

Смазка всех рабочих деталей (шестерёнок и подшипников) самого пускового двигателя происходит путём равномерного разбрызгивания горючей смеси (дизельного топлива смешанного с маслом в пропорции 1 : 1).

Заливается эта гибридная жидкость по отдельности непосредственно в редуктор, где и происходит смешивание, а затем подача на детали.

При этом в использовании допустимо топливо и масла низкого качества, которые навредили бы более требовательным моторам.

Никакого дистанционного пульта управления ПД — 10 не имеет, а включение электрического стартера происходит при помощи нажатия на рычаг, расположенный прямо на корпусе стартера.

Подробную детализированную схему устройства ПД — 10 вы можете посмотреть ниже.

Здесь же по порядку будут перечислены все детали, составляющие этот пусковой двигатель, а также схема, указывающая на его расположение в общем пространстве мотора Д-240.

Пусковой двигатель ПД-10:

1 — коленчатый вал; 2 — шатун; 3 — маховик; 4 — стартер; 5 — искрогаситель; 6 — цилиндр; 7 — головка цилиндра; 8 — заливной краник; 9 — провод высокого напряжения; 10 — запальная свеча; 11 — поршень; 12 — карбюратор; 13 — гайка; 14 — колпак воздухоочистителя; 15 — фильтрующий элемент; 16 — корпус; 17 — тяга регулятора; 18 — регулятор.

Двигатель Д-240 вид слева. Цифрой 8 помечен пускач ПД-10.

Схема зарядки МТЗ-80

Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.

1. Генератор, который является основным источником питания.
2. Батареи аккумуляторные, свинцово-кислотные – выполняют роль резервного источника питания тракторного двигателя.
3. Лампа индикации, которая загорается при том случае, когда при включении замка зажигания генератор не вырабатывает электрический ток.
4. Блок предохранителей, защищающий электрическую цепь от короткого замыкания.

Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.

Схема обмотки якоря стартера:

1 –изоляция паза; 2 – провод ПММ.

Крепление якоря стартера

Якорь стартера крепится при помощи втулок подшипников в передней и задней крышке стартера.

Ремонт якоря стартера своими руками

Причины неисправности якоря стартера двигателя

Прежде, чем приступать к ремонту якоря стартера следует проверить якорь стартера на биение вала, что можно провести на специальном стенде. Визуально осмотрите вал якоря на предмет дефектов, целостности обмотки и изоляции.

Характеристики исправного якоря стартера

Биение валаякоря стартера в пределах 0,08 мм.

Сопротивление изоляции якоря стартера в пределах: 10 кОм.

Электрооборудование МТЗ-80 с маленькой кабиной

На белорусском тракторе МТЗ-80 с задним приводом и малой кабиной установлено электрооборудование постоянного тока. Все приборы соединены «плюсами» друг к другу по схеме одним проводом, минусовые клеммы «цепляются» к массе трактора. На картинке вы видите электросхему цветную старого образца 1974 года.

Рассмотрим ее основные элементы:

• АКБ, генератор, реле-регулятор.
• Электростартер, факельный подогреватель и включатель.
• Фары: передние и задние, поворотные указатели с реле поворотов, габаритные огни, фонари стоп-сигнала, лампа освещения кабины, переключатели света.
• Электродвигатель блока кондиционирования и обогрева салона.
• Стеклоочистители и выключатели с отдельным электродвигателем.
• Измерительные приборы. Если вы не знали, как подключить амперметр к цепи, то тут он уже установлен между источником питания и генератором.

Электросхема МТЗ-82 с большой кабиной, представленная на фото, помогает пользователю понять расположение электрооборудования и кабелей, которые их соединяют. Отдельные цветные выноски расшифровывают назначение конкретного провода по цвету защитной изоляции.

Тракторы МТЗ-82 с большой кабиной нового поколения, которые стали выпускаться с 2010 года, имеют некоторые дополнения в электросхеме: цепь для подключения радио с возможностью включения при неработающем двигателе, а также кондиционер с компрессором.

Карбюратор от пускача ПД-10

Для приготовления горючей смеси на пусковом двигателе устанавливается однокамерный без поплавковый горизонтальный карбюратор, в котором поступление топлива к дозирующим элементам, жиклерам, автоматически регулируется специальной диафрагмой.

Устройство

• корпус
• воздушная и дроссельная заслонка
• механизм топливного клапана
• диафрагма
• крышка
• главная дозирующей системы
• система холостого хода.

К главной дозирующей системе относятся:

• диффузор Б, выполненный в виде сужения корпуса,
• пластинчатый клапан
• жиклер-распылитель.

Система холостого хода:

• топливный жиклер Г холостого хода
• каналы В и Д холостого хода
• выходные отверстия А
• воздушный жиклер
• винт регулирования состава смеси
• рычажок и упорный винт на оси дроссельной заслонки.

Диафрагма с корпусом и крышкой образует две камеры: верхнюю — над диафрагмой и нижнюю — под диафрагмой.

Верхняя камера с помощью клапана сообщается с топливным баком через клапан, а жиклер-распылитель и выходные отверстия А — со смесительной камерой карбюратора.

Нижняя камера балансировочным отверстием соединяется с атмосферой. Рычажок пружиной удерживает клапан в закрытом состоянии.

Рисунок 1. а — общий вид (верхний); б — схема работы (нижний рисунок);

1 — корпус; 2 — дроссельная заслонка; 3— упорный винт; 4 — винт регулирования состава смеси; 5 — автоматический клапан; 6 — воздушная заслонка; 7 — воздушный жиклер; 8 — жиклер-распылитель; 9 — диафрагма; 10 — кнопка утопителя; 11 — пружина; 12 — рычажок; 13 — крышка корпуса; 14 и 15 — клапаны.

Принцип работы

Перед пуском холодного двигателя воздушную заслонку закрывают. При этом дроссельная заслонка открывается под действием пружины регулятора пускового двигателя. После продолжительной остановки двигателя, необходимо нажать на кнопку утопителя.

• При этом диафрагма нажимает на рычажок, клапан открывается, и топливо поступает в камеру над диафрагмой.
• При вращении коленчатого вала двигателя в смесительной камере карбюратора создается разрежение.
• Под действием разрежения топливо поступает через жиклер-распылитель.
• Топливовоздушная смесь через распыливающие отверстия холостого хода, подается в смесительную камеру, образуется переобогащенная горючая смесь.
• Это создает условия для надежного пуска двигателя.
• Сразу после пуска горючая смесь обедняется, так как включается в работу автоматический клапан на воздушной заслонке.
• По мере прогрева двигателя воздушную заслонку открывают.

  Агротехнические требования к обработке почвы

Холостой ход

После пуска двигателя дроссельная заслонка под действием регулятора закрывается, а воздушная открывается. В диффузоре Б, разрежение мало, поэтому топливо из жиклера-распылителя не поступает. Топливовоздушная смесь проходит в смесительную камеру через отверстие А, так как за дроссельной заслонкой большое разрежение.

Величина открытия дроссельной заслонки определяет минимальную частоту вращения коленчатого вала двигателя в режиме холостого хода.

Положение заслонки и качество горючей смеси регулируется винтом.

Режим работы под нагрузкой

При увеличении нагрузки на пусковой двигатель дроссельная заслонка открывается, разрежение в диффузоре увеличивается, топливо поступает в смесительную камеру через жиклер-распылитель. По мере открытия дроссельной заслонки, больше топлива подается в смесительную камеру.

Разрежение понижается у отверстий холостого хода,  при открытии дроссельной заслонки. Поэтому топливо через эти отверстия не поступает, а распространяется только через жиклер-распылитель.

По мере расходования топлива из камеры, над диафрагмой давление становится ниже атмосферного давления под диафрагмой.

Под действием разницы давлений диафрагма прогибается вверх, нажимает на рычажок и открывает клапан. Верхняя камера над диафрагмой заполняется топливом. Давление над диафрагмой и под ней выравниается по мере заполнения верхней камеры, и диафрагма перемещается вниз. Клапан под действием пружины закрывается, так цикл повторяется.

Автоматический октан-корректор «СилычЪ» позволяет:

• повысить КПД и мощность карбюраторного двигателя;
• облегчить запуск карбюраторного двигателя (особенно в холодное время года);
• снизить расход топлива карбюраторного двигателя на 3 — 5 %;
• повысить тяговый момент на низких оборотах;
• увеличить срок службы двигателя;
• уменьшить шумность работы двигателя;
• компенсировать разброс качества топлива на 5 — 7 октановых единиц;
• в аварийной ситуации, кратковременно использовать низкооктановое топливо (вопреки рекомендациям завода изготовителя),
• при использовании газового топлива на карбюраторном двигателе учитывать особенности его горения для формирования оптимальной зависимости УОЗ от частоты вращения коленвала.

Электрооборудование трактора

>> Вернуться к содержанию

На тракторе установлено электрооборудование постоянного тока с номинальным напряжением 12 В (рис. В40). Состоит из источников электроэнергии, средств запуска двигателя, контрольно — измерительных приборов, приборов освещения, световой и звуковой сигнализации, коммутационной аппаратуры и вспомогательного оборудования. Приборы электрооборудования соединены по однопроводной схеме, функцию второго провода выполняют металлические части трактора («масса»), с которой соединены отрицательные клеммы приборов электрооборудования. Источником электроэнергии на тракторе являются (см. схему электрооборудования) аккумуляторная батарея 13 напряжением 12 В, емкостью 88 А*ч и генератор 8 переменного тока со встроенным выпрямителем и регулятором напряжения. Номинальное напряжение генератора 14 В, мощность номинальная 630 Вт. Система запуска двигателя состоит из электростартера 10 мощностью 2,2 кВт с дистанционным включением, реле стартера 17, реле 16 блокировки стартера, свечей накаливания 1, электронного регулятора 51 накаливания свечей, выключателя 18 стартера и приборов. Система включает также электроостанов двигателя. Приборы освещения и световой сигнализации включают: передние фары 2, 9 с ближним и дальним светом, заднюю фару 28, передние фонари 12, 50 указателей поворота и габаритных огней, задние фонари 27, 38 габаритных огней, стоп — сигнала и указателей поворота, фонарь 35 освещения номерного знака, выключатель 41 аварийной световой сигнализации, лампы подсветки щитка приборов, реле 15 указателей поворота, включатель 21 задней фары, переключатель 29 габаритных огней, подсветки приборов, дорожных (передних) фар, подрулевой переключатель 40 указателей поворотов, ближнего и дальнего света, звукового сигнала.

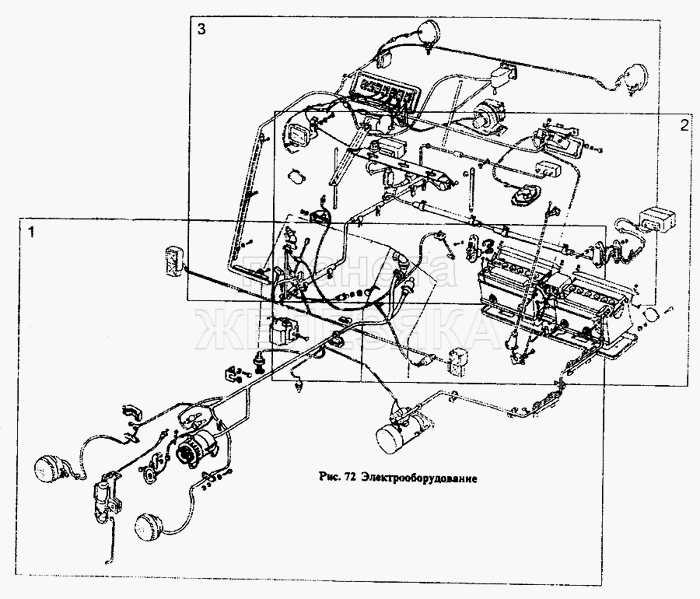

Общая схема электрического оборудования трактора

Приборы электрооборудования соединены по однопроводной схеме, функцию второго провода выполняют металлические части трактора «масса» , с которой соединены отрицательные клеммы приборов электрооборудования.

Электропроводка трактора МТЗ 82 и ее цветная схема :: Трактор МТЗ-82

Теперь мы отправимся в наши комнаты и там поедим, так как вы, конечно, проголодались. Ещё, как то правильно надо развести питание с генератора, так же всё с нуля делать. Все работы производимые с электрооборудованием трактора, требуют специальной подготовки и квалификации, так как работы выполненные неподготовленным человеком могут привести к плачевному результату, например, такому как преждевременное повреждение электроприборов или еще хуже, возгоранию трактора.

Скачать руководства для ремонта трактора МТЗ своими руками Руководство по эксплуатации Беларус Магнето МБ1пускача С целью воспламенения рабочей смеси в цилиндре пускового двигателя магнето, необходимо создать электрический разряд напряжением в пределах от 10 до к.
Какой трактор МТЗ выбрать? Обзор тракторов Беларус 82, 1221, 1523, 892, 1025

Рекомендуем: Как снять передний мост МТЗ-82

Схема подвесного на мтз 82

Подвеска предназначена для шарнирного крепления тяговой рамы с отвалом к основной раме автогрейдера и обеспечения его установки отвала в различные положения, которые необходимы для нормального функционирования машины.

Подвеска тяговой рамы к основной раме осуществляется на трех разных точках. Одним из которых, является шаровой шкворень, шарнирно соединяющий обе рамы, — это передняя по ходу автогрейдера подвеска.

Есть так же задняя подвеска, которая осуществляется с помощью двоих гидроцилиндров подъема отвала, закрепленные шарнирно за две проушины хомута на основной раме автогрейдера, и шаровые шарниры поперечной балки тяговой рамы.

Гидроцилиндры могут либо поднимать, либо опускать тяговую раму в зависимости от их включения, так же они соединяют обе рамы.

Электрическая схема электропроводки МТЗ-82.1 цветная с описанием

«Беларус» МТЗ-82.1 — это универсальный сельскохозяйственный трактор 2006 года нового образца, являющийся модифицированной моделью МТЗ-82 и может оснащаться ямобуром, стогомётом или плугом. В моделях, выпускаемых с 2013 года усовершенствована ходовая часть и добавлено большое количество навесного оборудования, которое можно приобрести отдельно.

При техническом обслуживании электрооборудования или ремонте чаще всего происходит снятие нужного блока или частичное отключение проводки, тут-то и понадобится принципиальная схема электропроводки в цвете, которую вы сможете посмотреть и скачать абсолютно бесплатно!

Если требуется отключить или подключить электропроводку, произвести ремонт оборудования (к примеру, генератора или аккумулятора):

• сверьтесь с эл схемой;
• выключите включатель массы перед началом работ (проводить разъединение и соединение штепселей следует строго в неработающем состоянии двигателя);
• не проверяйте исправность электроцепей методом «искры», создавая короткое замыкание;
• соблюдайте полярность аккумуляторной батареи, внимательно подключайте плюс к плюсу, минус к минусу.

Устройство пускового двигателя

Конструкция ПД состоит из:

• Системы питания.
• Редуктора пускового двигателя.
• Кривошипно-шатунного механизма.
• Остова.
• Системы зажигания.
• Регулятора.

Остов двигателя состоит из цилиндра, картера и головки цилиндров. Части картера соединены между собой болтами. Штифты очерчивают центр пускового двигателя.

Передаточные шестерни защищены специальной крышкой и располагаются в передней части картера, цилиндр — в верхней части. Удвоенные литые стенки создают рубашку, в которую подается вода через патрубок.

Колодцы, соединенные двумя продувочными окнами, позволяют смеси поступать в картер.

По своему устройству пусковые двигатели являются двухтактными стартовыми двигателями, идущими в паре с модифицированными дизелями. Двигатели оснащаются однорежимным центробежным регулятором, напрямую подключаемым к карбюратору.

Стабильность работы коленвала, как и открытие и закрытие дроссельной заслонки, регулируются в автоматическом режиме. Несмотря на малую мощность (всего 10 лошадиных сил), ПД может вращать коленвал со скоростью 3500 оборотов в минуту.

Электросхема МТЗ 82

Схема электрооборудования трактора МТЗ-80Л/82Л.

1. передняя фара
2. передний указатель поворота
3. датчик указателя температуры воды
4. соединительная панель
5. штепсельный разъем щитка приборов
6. звуковой сигнал
7. реле-регулятор
8. генератор
9. выключатель блока отопления-охлаждения
10. электродвигатель блока отопления-охлаждения
11. выключатель плафона
12. плафон
13. контрольные лампы включения “массы”, дальнего света и указателей поворота
14. выключатель стеклоочистителя
15. стеклоочиститель
16. тахоспидометр
17. контрольные лампы включения “массы”, дальнего света и указателей поворота
18. переключатель света передних фар
19. лампы освещения приборов
20. включатель стартера
21. центральный переключатель
22. стеклоомыватель
23. включатель “стоп”
24. задняя фара
25. задний фонарь
26. соединительная панель
27. выключатель задних фар
28. штепсельный разъем щитка приборов
29. штепсельная розетка
30. фонарь освещения номерного знака
31. выключатель стеклоомывателя
32. переключатель указателей поворотов
33. контрольные лампы включения “массы”, дальнего света и указателей поворота
34. выключатель “массы”
35. розетка переносной лампы
36. аккумуляторная батарея
37. выключатель блокировки запуска пускового двигателя
38. кнопка звукового сигнала
39. кнопка включения магнето
40. реле указателей поворотов
41. амперметр
42. указатель температуры воды
43. блоки плавких предохранителей
44. стартер пускового двигателя
45. магнето
46. искровая свеча пускового двигателя
47. электромагнитный клапан пускового подогревателя
48. электродвигатель пускового подогревателя
49. свеча накаливания пускового подогревателя
50. выключатель пускового подогревателя
51. контрольная спираль накаливания пускового подогревателя
52. переключатель пускового подогревателя
53. указатель уровня топлива
54. приемник указателя уровня топлива.

Техническое обслуживание и ремонт

Обслуживание электрических компонентов трактора МТЗ-82 заключается в проведении регламентных работ и проверке состояния кабелей, приборов и ламп накаливания. Батареи протираются от пыли и следов электролита, проверяется уровень жидкости в банках, и выполняется подзарядка. В генераторе проверяются обмотки возбуждения, а также выпрямительный блок и обмотки на статоре.

Используемый на тракторе регулятор напряжения оснащается сезонным переключателем. Производитель рекомендует проверять и корректировать значение напряжения на выходе регулятора. Узел настраивается на технике или на специальном стенде.

Электрический стартер обслуживается через 3000 часов работы дизельного двигателя. Электромотор снимается для разборки с последующей очисткой коллектора и проверкой состояния щеток. Одновременно контролируется состояние электромагнитного реле и шестерни, контактирующей с зубчатым венцом маховика дизеля.

В процессе эксплуатации не допускается загрязнение высоковольтного провода, идущего от магнето к свече зажигания. Магнето обслуживается через 960 часов работы двигателя, в ходе проверки узла выполняется очистка компонентов от загрязнений и настраиваются зазоры между контактами прерывателя. Одновременно выкручивается свеча зажигания, в которой проверяются зазоры между контактами.

Что представляет собой электросхема МТЗ

Рассмотрим, из чего состоит схема электрооборудования минского трактора. Одним из преимуществ минской техники является использование качественной электропроводки, основанной на том, что металлические детали призваны выполнять роль массы. К преимуществам такой электрической проводки МТЗ-1221, стоит отнести:

• сокращенное число проводов;
• упрощенный подход к техническому обслуживанию.

Но нужно учитывать, что проводка требует постоянного ухода и контроля.

Это поможет контролировать исправность проводов, их изоляцию, надежность креплений. Если повреждения в электросхеме трактора МТЗ- не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. д.

Рассмотрим электрооборудование тракторов «Беларус» и описание его работы.Электрическая схема МТЗ-1221, обладает следующими характеристиками:

• Имеет полихлорвиниловую цветную поверхность, обладающую низким напряжением.
• Дополнительными элементами выступают соединительные панели, разъемы, провода, которые могут быть смонтированы в жгуты. Например, такой полход применяется к проводам в МТЗ-82.
• Розетка ПС 300А-100 находится на задней стене операторской кабины и имеет7 контактов.
• Розетка предназначена для всех работ, где нужно электричество, в том числе и при перевозке грузов.
• Подключение к розетке осуществляется через штепсель.
• Если возникнет необходимость, то можно присоединить жгут проводов от других агрегатов. И на штепселе, и на розетке нанесены специальные маркировочные обозначения, которые помогают разобраться с местами присоединений проводов.

Таким образом, проводка МТЗ-80, 82 и 1221 является функциональной и предназначена для того, чтобы выдерживать нагрузки во время работы трактора.

Стартер в электросхеме трактора

Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:

• электрический двигатель;
• привод;
• реле;
• выключатель.

Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

• провести демонтаж стартера;
• удалить грязь;
• снять кожух, который выполняет защитные функции;
• провести проверку щеточно-коллекторного узла.

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

• провести демонтаж стартера;
• удалить грязь;
• снять кожух, который выполняет защитные функции;
• провести проверку щеточно-коллекторного узла.

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

Схема зарядки МТЗ-80

Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.

1. Генератор, который является основным источником питания.
2. Батареи аккумуляторные, свинцово-кислотные – выполняют роль резервного источника питания тракторного двигателя.
3. Лампа индикации, которая загорается при том случае, когда при включении замка зажигания генератор не вырабатывает электрический ток.
4. Блок предохранителей, защищающий электрическую цепь от короткого замыкания.

Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.

Схема трактора МТЗ 82

Трактор МТЗ 82 выполнен по обычной, стандартной схеме, как и большинство остальных тракторов (задние колеса естественно,больше передних) и они имеют полурамную конструкцию. На трактор устанавливают, чаще всего, дизель Д 240 с запуском от электростартера или же МТЗ-82 240Л с уже запуском, который уже исходит от карбюраторного пускового двигателя.

Дизель с естественным введением топлива и объемно пленочным смесеобразованием в камере сгорания, которая размещается в поршне, развивает мощность приблизительно до 59 кВт (80 л. с.) при частоте вращения около 2200. мин и совсем небольшом расходе топлива 238 г/кВт-ч(185 г/э.л.с.ч).

Стартер в электросхеме трактора

Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:

• электрический двигатель;
• привод;
• реле;
• выключатель.

Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.

Как подключить на МТЗ-80

Трактор «Беларус» МТЗ-80 по умолчанию оснащен бензиновым стартером ПД-10У, называемым в простонародье «пускач». У него есть весомый минус – постоянная потребность в топливе. Чтобы подключить вместо пускача электрический стартер, необходимо преобрести сам стартер, задний переходной лист и маховик (или венец маховика).

Перед началом работы над заменой, изучите электросхемы и чертежи. Представленная схема показывает, что для подключения достаточно провод от реле подсоединить к «плюсу» стартера, а отрицательную клемму — к корпусу трактора.
