Развал — схождение Chevrolet Lanos

Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

Доверяйте регулировка сход-развала только профессионалам!

Зачем Chevrolet Lanos нужен развал-схождение

Диагностика развала – схождения Chevrolet Lanos

Основные признаки неправильных углов установки колес Chevrolet Lanos

Как часто производится регулировка развала – схождения Chevrolet Lanos

Правила регулировки схода/развала Chevrolet Lanos

ВАЖНОЕ

ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ

Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

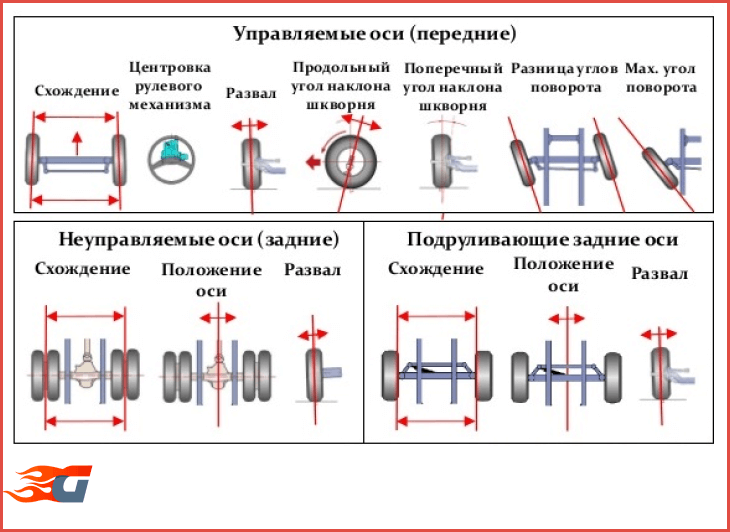

Углы установки колес регулируются по двум плоскостям, что и определяет их название:

Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

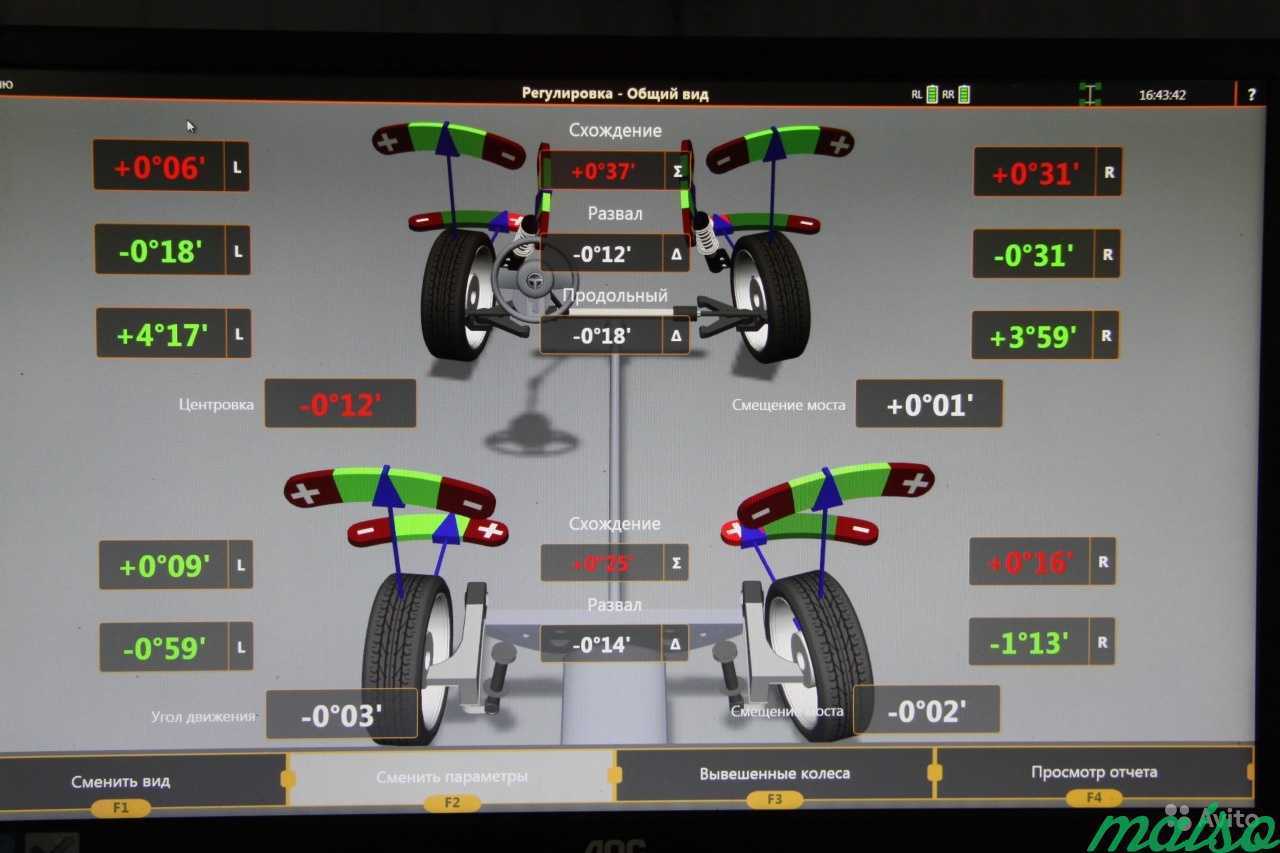

Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos

Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos

Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.

Углы установки передних колёс

t – угол продольного наклона оси поворота; М – центр колеса; Y – угол развала колес; δ – угол поперечного наклона оси поворота; М – центр колеса;

Б–А – схождение передних колес; А и Б – расстояние (мм) между колесами спереди и сзади; δs – угол схождения передних колес; S – колея.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Для того чтобы облегчить себе регулировку схождения колес, развала и продольного наклона оси поворота, следует тщательно выполнять все ремонтные работы. Если при сборке были повторно использованы прежние регулировочные шайбы, то углы развала и продольного наклона оси поворота должны оставаться достаточно точно отрегулированными.

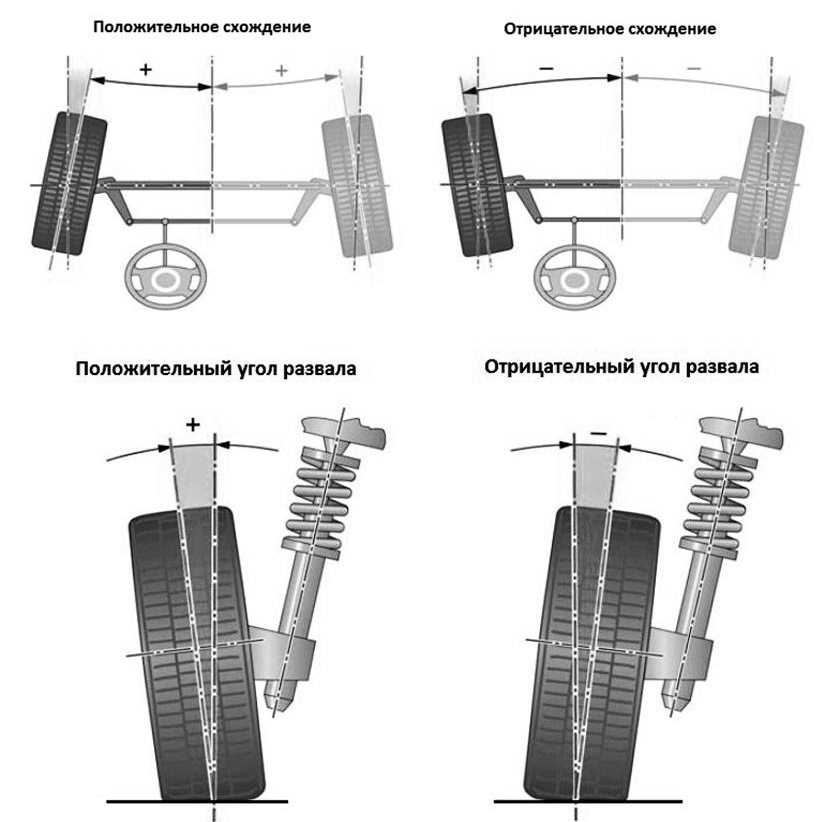

Угол развала колёс – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

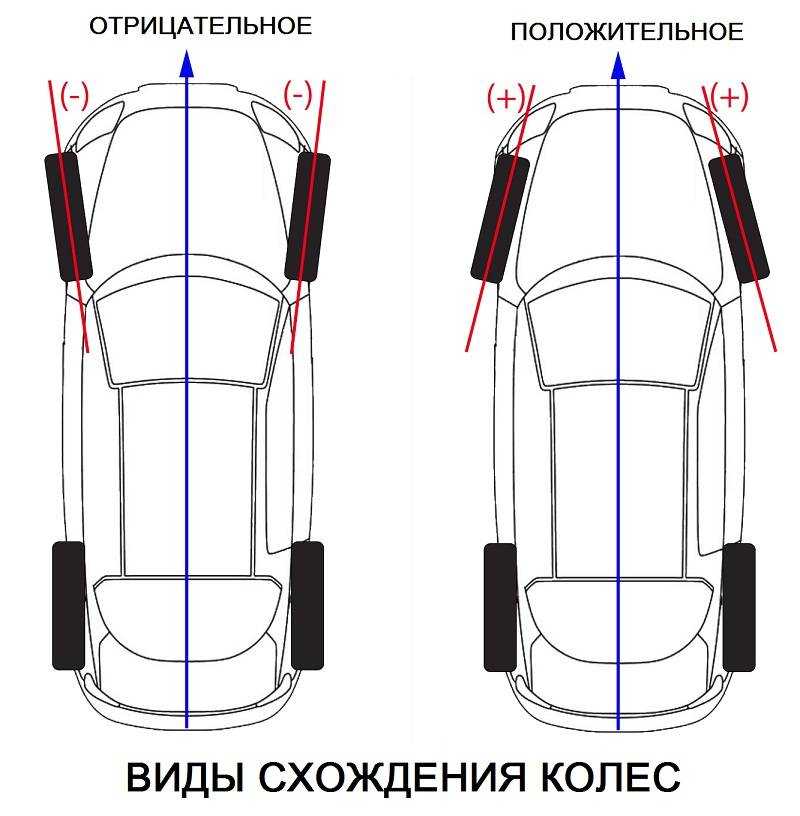

Схождение колёс – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах:

мой сайт ego-yuriie.ru » Установка развала и схождение колес своими руками

Автомобиль при движении должен соблюдать траекторию за эти качества отвечает подвеска и рулевое управление. Чтобы поддерживать исправное состояние этих узлов приходится проводить техобслуживание по схождению и развалу колес. Сейчас много СТО где могут выполнить эту работу, но и хорошо раскрутят, также эти работы нужно производить при смене рулевых наконечников и стоек. Некоторые водители любят сами производить ремонт, это экономия средств и получения опыта. При выполнении работ по схождения и развалу колес особых усилий и знаний не потребуется, просто усвоить последовательность выполнений и технических данных по установки развала и схождения. Выполнять необходимо на смотровой яме и чтобы площадка была ровной, а также в исправности подвеска и рулевое управление.

Готовым инструмент, обыкновенный отвес чтобы замерить развал колес, линейка для регулировки схождения, если такая имеется, можно замерить и двумя реечками длиной 60-70 сантиметров, рожковый ключ и мел. Проверяем давление в шинах в багажник ложем груз 100-150 килограмм в багажник, придать автомобилю снаряженное состояние.

Регулировка угла развала колес

Устанавливаем рулевое колесо в среднее положение, колеса должны, установлены прямо, на наружной стороне колеса делаем метки мелом, сверху и снизу. Берем отвес, крепим скотчем к крылу автомобиля, обыкновенной линейкой замеряем расстояние между шнуром и ободом колеса сверху и снизу, разность показаний должна находиться в пределах ±1 мм.

Прокатываем автомобиль на четверть оборота колеса и повторяем замер. Если разность больше, то опускаемся в яму, ослабляем крепление кулака и верхним регулировочным болтом, регулируем в нужном направлении, с последующим замером расстояний между диском и шнуром.

После нормальной установки закручиваем крепление кулака и на втором колесе делаем такую-же установку.

Регулировка угла схождения колес

После установки развала, можно приступит к схождение колес. С внутренней стороны колес, мелом делаем метки на покрышке перпендикулярной к шрузу. Устанавливаем спец. линейку между колесами, делаем замер, прокатываем автомобиль, чтобы вместе оказались в противоположной стороне.

Делаем замеры, разность показаний в пределах 0-±1 мм, если показания не соответствует, то удлиняют или укорачивают рулевые тяги.

После регулировки, повторно делает замеры, если характеристики в пределах нормы, то мы успешно выполнили данный вид работ.

А теперь, расскажем, как отрегулировать развал и схождение автомобиля самому, без помощи автомастеров

1 . Подготовка инструмента

1). Проверьте весь ли необходимый для работы инструмент вы взяли. Цифровым измерителем развала удобно быстро замерять углы подвески (цена около 16 500 рублей или 250 долларов США) (FIG. 1). Измерять уровень схождения колес поможет регулятор схождения (цена примерно 6500 рублей или 100 долларов США) (FIG.2).

2). В некоторых автомобилях для самостоятельного внесения корректив в настройки подвески требуется специальное оборудование: дюймовые ключи (в России метрическая система), шестигранники, измерительные приборы. Если у вас как раз такой технически — сложный автомобиль, либо запаситесь нужным инструментом, либо обратитесь на СТО. Примером технически — сложной регулировки сход-развала служит Mazda 6, в крайних моделях которой стоит мудреная подвеска SkyActiv.

2 . Правила безопасной регулировки подвески:

Углы наклона колес для конкретной модели, можно посмотреть в интернете. Если регулировка нужна лишь, чтобы доехать из пункта А в пункт Б, можно выровнять углы на глаз.
Измерьте схождение и развал колес автомобиля на каждой оси, запишите измерения. Эти цифры понадобятся в случае, если все пойдет не так как планировалось.
Работу начинайте с настройки развала, так как если начнете с регулировки схождения, а лишь потом возьметесь за развал, можете сбить уже подогнанные настройки схождения. При изменении схождения развал не меняется.
Гайки колесных дисков затягивайте, когда автомобиль стоит на земле.
Не забудьте проверить давление в шинах манометром. Давление должно быть стабильное, как пульс киллера. Если обнаружите, что одна из покрышек подсдулась — накачайте.

3 . Регулировка развала

Поднимите автомобиль на домкрате и проверьте геометрию подвески, то есть осмотрите подвеску на предмет износа и трещин. Если никаких патологий не обнаружили идем дальше, если обнаружили, замените износившийся элемент, иначе наши усилия пройдут зря.

Большинство современных автомобилей имеют контргайку и болт эксцентрик, который скрепляет рычаги подвески с автомобилем (FIG. 3). Ослабив контргайку и вращая эксцентрик, вы измените угол развала. Движение подвески увидите, когда будете вращать эксцентрик. Опираясь на измерения в самом начале самостоятельной регулировки развала, оцените, насколько придется вращать эксцентрик, чтобы получить нужный результат. Затяните гайки, опустите автомобиль и откатите его на 1,5 метра назад, а потом обратно на исходную позицию. Измерьте результат и если он в пределах нормы, затяните эксцентрики. Если ничего не получилось, начинайте с самого начала.

4 . Настройка схождения

Поднимите машину на домкрате и ослабьте контргайки рулевых тяг (FIG. 4). Затем, вращая рулевую тягу, измените ее длину. Помните, что если спецификация схождения предусматривает только дюйм положительного схождения колес, то вы сможете добавить только по полдюйма с каждой стороны. Затяните все крепления и опустите автомобиль. Прокатите машину туда-обратно и измерьте схождение. Если оно в пределах нормы, затяните эксцентрик и тягу контргайки (автомобиль в это время должен находиться на земле), а затем повторите все процедуры для противоположной стороны. Если не получили нужный угол поворота, повторите все с самого начала. Вернитесь к шагу три и повторите все тоже, только для другой оси.

Дважды проверьте затяжку болтов, к которым прикасались. Затем проверьте машину на дороге — если машину не тянет в сторону, можно ехать (учтите, что машину может тянуть из-за наклона дорожного покрытия).

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

если диск смялся при въезде в яму на высокой скорости;
если проводился ремонт ходовой;
если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
если при езде ясно чувствуется «увод» авто в сторону;
если покрышки начали изнашиваться гораздо быстрее;
если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Как сделать отрицательный развал?

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Делаем сход развал ваз 2110 своими руками

Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.

Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.

Инструменты для проведения работ

Для того чтобы сделать сход развал своими руками у себя в гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.

Набор ключей	Уровень	Рулетка
Линейка	Отвес	Специальная линейка для определения углов

Регулируем угол развала ваз 2110

Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.

Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.

Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.

Регулировка развала:

на ободе колеса при помощи мела ставят две риски сверху и снизу.
отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
после этого снова поворачивают колеса, но уже на 180о и снова замеряют.
теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.

Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.

Регулировка схождения

Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.

И теперь проводить работы в определенной последовательности:

на резине рядом с дисками нарисовать две риски.
далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
и в это время следить за показаниями линейки.
на задних и передних колесах показания могут быть разными, хотя этого не должно быть

В этом случае нужно будет проводить регулировку рулевых тяг.
контрящие гайки откручивают при помощи ключа на 27.
затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

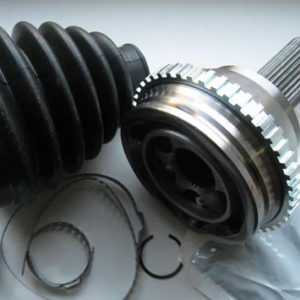

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

Принцип действия динамических стендов

Принцип действия динамических стендов следующий. Колеса автомобиля при проезде площадки стенда или вращении на его роликах создают при контакте шин с опорной поверхностью боковую силу, которая фиксируется специальными устройствами. По типу опорно-воспринимающих устройств динамические стенды подразделяются на роликовые (барабанные) и площадочные. Основным недостатком динамических стендов является невысокая точность измерения. С их помощью можно лишь комплексно оценить установку колес, что затрудняет определение поэлементных неисправностей.

Наибольшее распространение в республике Беларусь получили динамические площадочные стенды MINC фирмы «Маха».

Такие стенды представляет собой площадку, имеющую возможность поперечного перемещения. Если колесо автомобиля по своим углам установки расположено не оптимально, при движении в пятне его контакта с дорогой возникает поперечная сила, которая сместит площадку. Этот сдвиг определяется метрах на 1 километр.

Смещение площадки указывает на общее состояние ходовой части и рулевого управления.

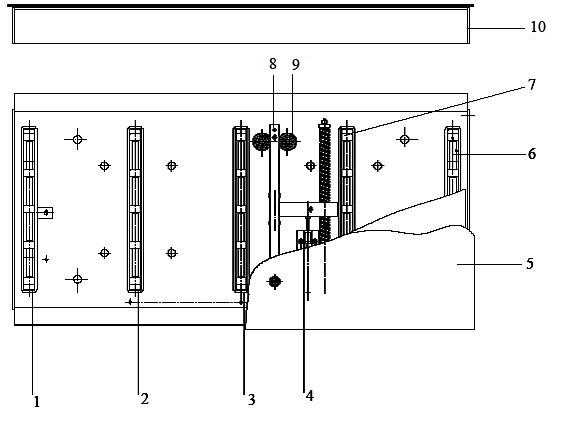

Стенд имеет рамную конструкцию, предназначенную для проезда через его подвижную контрольную платформу колеса в заданном направлении и измерения её горизонтального перемещения в направлении, перпендикулярном направлению проезда.

Основными элементами конструкции стенда являются плита, по которой проезжает колесо проверяемой оси автомобиля, салазки, служащие для перемещения плиты, устройство сдвига. Устройство сдвига связано с измерительной плитой и может передвигаться по направляющим. В свою очередь с устройством сдвига связан измерительный датчик, представляющий собой потенциометр, регистрирующий величину сдвига и направление перемещения плиты при проезде по ней автомобиля.

Нахождение автомобиля на площадке определяется датчиком присутствия, находящимся под подвижной площадкой.

При переезде через измерительную плиту, установленную на уровне пола, она отжимается вправо или влево в зависимости от движения колеса. Это отклонение отображается на экране. Результаты измерений записываются автоматически последовательно (сначала для переднего, а затем для заднего моста) и отмечаются различными цветами.

Зеленым цветом отображаются положительные результаты проверки, увод колеса при этом находится в пределах 0…7 м/км, оранжевым цветом отображается удовлетворительное состояние в пределах 7…14 м/км, красным – неудовлетворительное, если увод составляет больше 14 м/км или результаты увода отрицательные.

Неудовлетворительные результаты проверки свидетельствуют о неисправностях шин, колес, подвески, рулевого управления или на необходимость регулировки углов установки управляемых колес. Площадочные стенды характеризуются высокой производительностью, так как время контроля определяется продолжительностью проезда площадок передними колесами со скоростью 3…5 км/ч.

Для более точного определения углов установки управляемых колес необходимо применять статические стенды на отдельном посту.

Материалы для корректировки

Понадобятся следующие материалы:

обычная линейка (если есть, то лучше телескопическая). Так как телескопическая позволит регулировать расстояние. Если для нахождения внешнего размера подойдет обычная линейка, то телескопическая удобна для измерения внутреннего расстояния между шинами;
отвес – какой-нибудь груз, который можно будет привязать к веревке. Подойдет обычное рыбацкое грузило;
веревка или шнур, к которому будет привязываться грузило.

Автомобиль желательно установить на яму или на ровной поверхности. Вся процедура состоит из двух этапов:

регулировка развала;
корректировка схождения.

Причем сход-развал на передних шинах транспортного средства делается именно в той последовательности, в которой указаны этапы выше.

Внимание! Если автовладелец не уверен в своих силах, то корректировку лучше предоставить специалистам на станции технического обслуживания

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

при прямолинейном движении автомобиль ведёт в сторону;
при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
запоздалая реакция на поворот рулевого колеса;
«тугой» руль;
при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
при выходе из поворота руль не возвращается;
нехарактерный шум покрышек во время движения;
неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
долговременной и агрессивной езды по неровностям;
изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
снятия и установки стоек, балки с рычагами;
замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
после того как были установлены автобаферы или прочие варианты проставок на авто.

Какие операции можно сделать самостоятельно

Единственная операция, которую невозможно правильно сделать самостоятельно – это точная регулировка кастора. Если авария не изменила геометрию кузова, то можно сделать симптоматическую регулировку кастора. Когда машина плохо слушается руля, входит в повороты неустойчиво и с задержкой, необходимо просто увеличить кастор на 20–40 минут. Если же при резком разгоне руль начинает вырываться из рук, кастор нужно сделать меньше. При этом необходимо помнить – увеличение кастора приводит к увеличению развала колес. Также вы сможете отрегулировать развал схождение своими руками. Если же кузов поврежден в результате аварии, что привело к нарушению его геометрии, то любая регулировка подвески бессмысленна. Вы потратите много времени, а результат будет крайне сомнительным. Поэтому после даже небольшой аварии, обязательно проверяйте геометрию кузова на специальном стенде.

Обязательные условия

Наиболее точная проверка возможна только в мастерских на стендах. Но при отсутствии таких атрибутов можно использовать проверенный «дедовский» метод. Желательно устанавливать автомобиль на смотровую яму, так как придется выкручивать гайки и болты подвески, а без нее сделать это проблематично.

При проведении работ внимательно осматривайте всю подвеску, состояние сайлентблоков и шаровых шарниров, наконечников рулевых тяг. Если в них есть люфт, то установка углов колес не принесет никакого результата, и вся работа окажется проделана впустую, машина будет изменять свою траекторию самопроизвольно.

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.
