Задний тормозной механизм
Устройство заднего тормозного ме-ханизма показано на рис. 6.3.
Толщина фрикционных накладок должна быть не менее 1 мм. Заменять тормозные колодки необходимо в комплекте на обоих задних тормозных механизмах.
6.69. Установить опорные бруски под передние колеса.
6.70. Ослабить болты крепления заднего колеса.
6.71. Приподнять и установить на опоры заднюю часть автомобиля.
6.73. Проверить положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.
6.74. Отвернуть контргайку 1 и отпустить регулировочную гайку 2 уравнителя, ослабив тем самым натяжение троса привода стояночного тормоза с соответствующей стороны.
6.75. Снять тормозной барабан (см. 6.84–6.87).
6.76. Нажать на верхнюю чашку 1 прижимной пружины и, повернув ее на 90°, снять вместе в пружиной 2, придерживая при этом стержень 3 чашки с обратной стороны тормозного щита. Затем снять нижнюю чашку 4 прижимной пружины, повернув ее на 90°, и вынуть стержень 3. Аналогичным образом снять пружину и чашки с другой колодки.
6.77. Отсоединить верхнюю стяжную пружину 1 от колодок 2.
6.78. Вывести носки 2 колодок из пазов поршней колесного цилиндра 1. Развести колодки 3 и снять пружину 5 с разжимного рычага 4.
6.79. Отвернуть гайки 1 опорных пальцев 2 колодок с обратной стороны тормозного щита 3.
6.80. Снять колодки вместе с опорными пальцами и эксцентриками и отсоединить наконечник троса 1 стояночного тормоза от приводного рычага 2 задней колодки.
6.81. Вынуть из колодок эксцентрики.

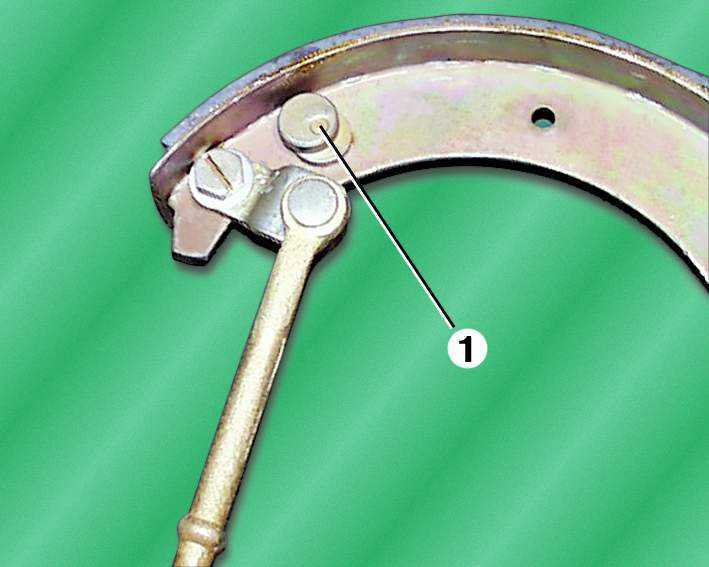

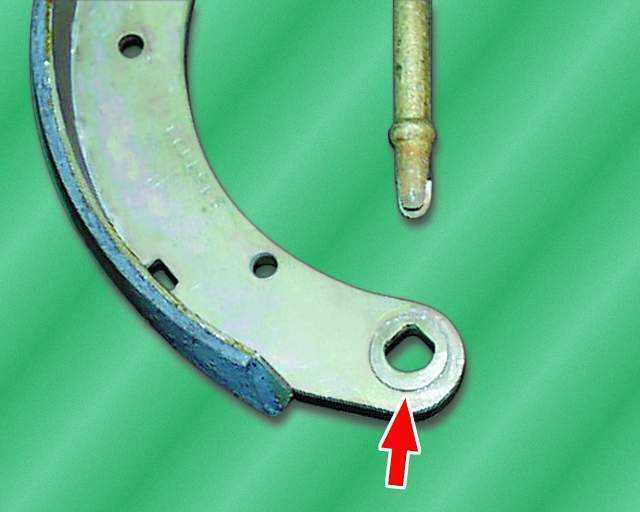

6.82. Вынуть шплинты, отвернуть гайки крепления и снять с колодок разжимной и приводной рычаги. Отвернуть гайку и снять регулировочный эксцентрик 1 стояночного тормоза.
Если на деталях тормозного механизма обнаружена смазка, необходимо заменить сальник подшипника полуоси .
6.84. Выполнить действия 6.69–6.72.
6.85. Проверить положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.
6.86. Отвернуть контргайку 1 и отпустить регулировочную гайку 2 уравнителя, ослабив тем самым натяжения троса привода стояночного тормоза с соответствующей стороны.
6.87. Отвернуть три винта крепления и снять при необходимости тормозной барабан с помощью отвертки.
Осмотр и дефектовка тормозного барабана
6.88. Очистить тормозной барабан.
6.89. Замерить штангенциркулем диаметр рабочей поверхности барабана. Максимально допустимый диаметр барабана составляет 283 мм. Если диаметр более допустимого, барабан надо заменить. При наличии рисок барабан можно расточить, но с учетом того, чтобы после расточки диаметр его рабочей поверхности был не более допустимого. Рекомендуется заменять тормозные барабаны с обеих сторон.
Устанавливают тормозной барабан в порядке, обратном снятию. При этом необходимо смазать посадочное место на фланце полуоси графитовой смазкой или смазкой Литол–24.
Колесный тормозной цилиндр
6.90. Снять тормозной барабан (см. 6.84–6.87).
6.91. Выполнить действия 6.79–6.81.
6.92. Отвернуть с обратной стороны тормозного щита гайку 1 крепления трубки и отсоединить трубку 2 от штуцера колесного тормозного цилиндра. Заглушить отверстие трубки. Отвернуть два болта 3 крепления и снять колесный тормозной цилиндр.
6.93. Подцепить отверткой и снять защитные колпаки 1 с обеих сторон цилиндра с пенополиуретановыми прокладками. Повернуть поршни 2 на 90° в любую сторону и вынуть из цилиндров. Вывернуть при необходимости клапан прокачки 3.
Осмотр и дефектовка деталей колесного тормозного цилиндра
6.94. Промыть детали колесного тормозного цилиндра чистой тормозной жидкостью и просушить.
6.95. Зеркало цилиндра не должно иметь рисок, раковин и очагов коррозии. При наличии данных дефектов цилиндр необходимо заменить. На резьбовых частях цилиндра не должно быть механических повреждений.
6.96. Манжеты колесного цилиндра должны быть упругими и эластичными. Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски необходимо заменить.
6.97. Поверхности поршней, контактирующие с зеркалом цилиндра, не должны иметь следов одностороннего износа. В противном случае рекомендуется заменить колесный цилиндр в сборе.
6.98. Резьба наконечника тормозной трубки не должна иметь механических повреждений. Штуцер наконечника не должен иметь трещин и следов видимой деформации.
6.99. Смазать внутреннюю поверхность цилиндра новой тормозной жидкостью.
Устанавливают тормозной колесный цилиндр в порядке, обратном снятию. Затянуть болты крепления колесного цилиндра моментом 8–18 Н·м (0,8–1,8 кгс·м). После установки необходимо прокачать ремонтируемый тормозной механизм.
Как заменить колодки передних колес автомобиля Газель
Замену тормозных колодок производим одновременно на обоих передних колесах автомобиля при уменьшении толщины накладок до 3 мм
Первые 80—100 км пробега после установки новых накладок, пока они не приработались, следует соблюдать осторожность при торможении, так как тормозной путь автомобиля может быть несколько увеличен. В этот период необходимо избегать затяжных торможений, чтобы не перегревать тормозные накладки в процессе приработки
В этот период необходимо избегать затяжных торможений, чтобы не перегревать тормозные накладки в процессе приработки.
Снимаем переднее колесо.
Поворачиваем корпус тормозной скобы вокруг второго направляющего пальца, при этом открывается доступ к колодкам
ВНИМАНИЕ: Нельзя нажимать на педаль тормоза при отведенной скобе. — состояние защитного чехла поршня
— состояние защитного чехла поршня.
— состояние чехлов направляющих пальцев. При обнаружении разрушений чехол необходимо заменить;
— перемещение пальцев в основании. Перемещение должно быть легким, без заедания. При обнаружении затрудненного перемещения пальцев произвести их разборку и при необходимости заменить.

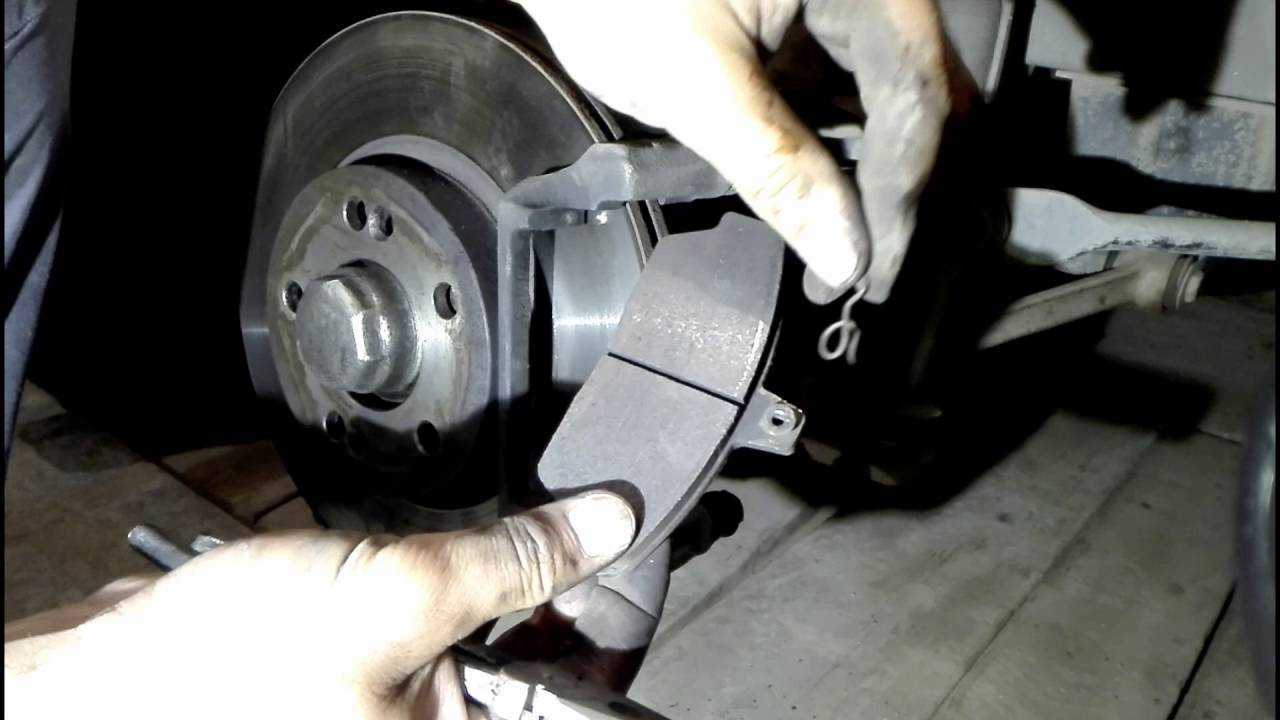

Вынимаем старые и устанавливаем новые тормозные колодки, предварительно очистив от грязи направляющие пазы и уступы основания, на которое опираются колодки.

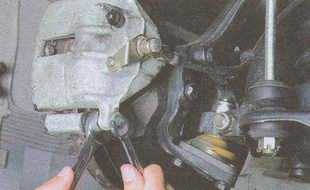

Раздвижными пассатижами утапливаем поршень в скобу.
Для облегчения вытеснения тормозной жидкости из цилиндра корпуса допускается открытие клапана прокачки, предварительно следует надеть на него резиновый шланг.
Закрыть клапан прокачки, как только поршень полностью утопится в цилиндр корпуса.
Поворачиваем и устанавливаем скобу в обратной последовательности, убедившись в правильности расположения пружин колодок и установки чехлов пальцев.
Заворачиваем болт крепления пальца и затягиваем его моментом 32—39 Нм (3,2—3,9 кгс·м);
Аналогично заменяем тормозные колодки другого переднего колеса.
Перед началом движения несколько раз нажимаем на педаль тормоза, пока на ней не станет ощущаться сопротивление, для самоустановки передних тормозных механизмов.
Перетяжка
Отличным заключительным аккордом тюнинга ГАЗ 3110, включающего доработку своими руками, будет перетяжка дверных карт и сидений автомобиля. Современные трикотажные материалы, искусственная замша (алькантара) или перфорированная кожа придадут салону фантастический вид.
Обновление дверных карт легко можно сделать самостоятельно. Для этого расчитайте размеры будущей детали, которую планируется разместить в средней части дверной панели. При изготовлении детали не забудьте вырезать вставку с учетом загибов по кругу. Можно скомбинировать этот элемент, использовав несколько цветов. Для оклейки примените универсальный клей 88.
Пошить чехлы без специального швейного оборудования и опыта довольно сложно. Особенно если планируете использовать в качестве покрытия кожзаменитель. В зависимости от покроя в некоторых местах может соединяться несколько слоев материала, которые прострочить обычной машинкой практически невозможно. Это будет одно из первых серьезных препятствий во время тюнинга Волги при самостоятельном изготовлении новой обшивки сидений.
Грамотно проведенный тюнинг ГАЗ 3110 сделает из стандартного представителя отечественного автопрома эксклюзивный экземпляр, отвечающий всем современным параметрам. А если все выполнять собственными руками, то можно получать удовольствие не только от путешествий, но и от модернизации своей машины.
Далее видео о том, как быстро сделать тюнинг Волги 3110 и она будет стильно смотреться:
Волга 3110 – большой и достаточно комфортабельный седан от Горьковского автозавода. По сравнению с предыдущими моделями Волги, ГАЗ 3110 стал мощнее, комфортнее, современнее. И все-таки, остались нюансы, требующие улучшений и доработок. Какой же тюнинг автомобилей ГАЗ 3110 необходимо провести, чтобы еще сильнее приблизить Волгу к мировым стандартам?
Как это ни печально, даже весьма неплохой и современный двигатель ЗМЗ-406 страдает от низкого качества сборки. Первое, что необходимо сделать, – отбалансировать коленвал. Дисбаланс коленчатого вала – одна из основных проблем этих моторов, приводящая к увеличению шума и вибрации.
Подвеска передняя и задняя
1.
Замена амортизатора заднего 1 шт.- замена
400
2.
Замена амортизатор переднего 1 шт.- замена
450
3.
Замена карданного вала
300
4.
Замена крестовины при снятом кардане — замена
500
5.
Замена моста заднего в сборе — замена
5500
6.
Замена подшипника подвесной при снятом кардане
500
7.
Замена подшипника ступицы (1 сторона)
700
8.
Замена полуоси (одна) — замена
350
9.Пружины передние — замена 1-сторона Соболь
*
10.
Замена редуктор заднего моста
3000
11.
Замена рессоры задние
1500
12.
Рессоры передние — замена
1500
13.
Замена рычаг верхнего Соболь 1 стор. — замена
*
14.
Замена рычаг нижниго Соболь 1 стор. — замена
*
15.
Замена салентблоков верхние одна сторона
*
16.
Замена стабилизатора -1шт./
550
17.
Замена ступицы передней
700
18.
Замена трапеция рулевая
1000
19.
Замена шаровой опоры 1 — шт. (Соболь)
*
20.
Замена шкворней (два)
6000
21.
Замена шкворней и резьбовых втулок
*
22.
Шприцовка
500
23.
Замена салентблоков нижние одна сторона
*
Что такое проточка
Многих интересует, как шлифовать и восстановить нормальную площадь контакта, вернув тормозному узлу прежнюю эффективность. Балансировка или профилактика осуществляется за счет проточки или расточки.
Суть процедуры заключается в том, чтобы проточить кромку рабочих поверхностей автомобильных барабанов. Это позволяет создать минимальный зазор между трущимися двумя поверхностями. Но у всего есть предел. А точнее допустимый износ. Когда он будет достигнут, растачивать станет бессмысленно. Нужна замена. Обычно колодки меняют через 50-80 тысяч километров. Профилактическая проверка и проточка делается через 20-30 тысяч километров или по мере необходимости. Иногда профилактику делают чаще, сокращая интервал до 15-20 тысяч км.
Фактически при проточке удаляются поверхностные дефекты и различного рода неровности, которые появились на узле в процессе эксплуатации. Задача заключается в том, чтобы убрать слой чугуна. Для этого использует стенд или специальный станок.
В инструкции по эксплуатации можно узнать, какая толщина барабана является минимально допустимой.
Ручник
Бывают такие случаи, когда ручник отказывается выполнять свои функции. Не держит машину. Хорошо, если это обнаруживается при полной остановке машины. А если требуется в экстренной ситуации тормозить ручником, а он не хочет работать, тогда могут быть плачевные последствия. Но тут еще ситуация зависит от профессионализма водителя (совершить манёвр). Итак, для того чтобы выяснить причину, требуется смотровая яма. Прежде всего, надо посмотреть в каком состоянии тросик. Если он натянут, прикреплен правильно, тогда надо снимать сам механизм стояночного тормоза.

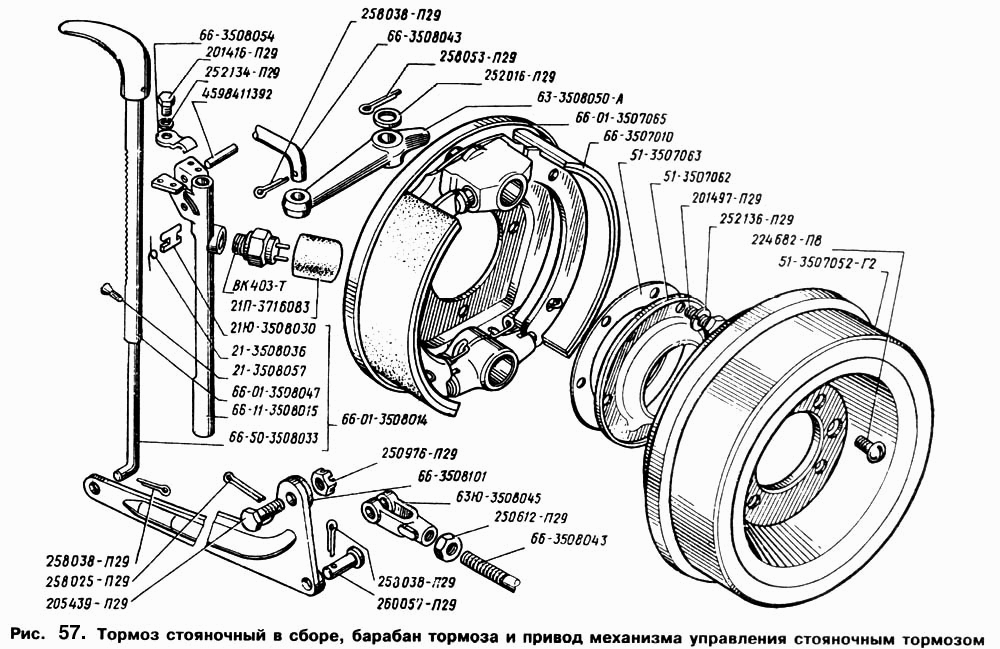

так выглядит стояночный тормоз в сборе
Делается это так:
- Вынуть шпилинг из оси, которая на тяге рычага.
- Открутить шайбу и достать ось.
- Снизу достать уплотнитель и снять его.
- На панели приборов есть консоль. Ее нужно снять.
- Открутить винт. Снять все с рычага (облицовка).
- После открутить 4 болта, на которых держится ручник.
- Стояночный тормоз вынимается.
- Отсоединить все датчики.
Смотрите в видео: как отрегулировать ручной тормоз.
Установить механизм требуется в обратном порядке. Внимательно стоит осмотреть механизм на предмет повреждений. Если есть возможность заменить какие-либо детали, нужно это сделать. Не игнорировать. Это безопасность автомобиля и водителя.
Схема тормозной системы газ 3110
По идее в замкнутой гидравлической системе давление жидкости во всех точках одинаковое. Т.е. теоретически разницы быть не должно.
Вы бы хоть думали, что пишете. Во-первых система тормозная раздельная, с двумя контурами. Во-вторых разница в длине рабочего хода поршня. В связи с тем, что конструкция задних и передних тормозов разная, то и величина хода поршней разная (как в главном цилиндре, так и в рабочих). В-третьих. Давление в задней магистрали и в передней совсем разные. В передней больше. А в задней магистрали давление распределяется на две части: до колдуна и после. Вот :focus: так работают тормоза
Во-первых система тормозная раздельная, с двумя контурами. здесь это роли не играет.
Во-вторых разница в длине рабочего хода поршня. рабочий ход поршня (в гтц) один и тот же. по скольку и поршень то по сути один и педаль на него давит одна (рычаги и вакуумник не рассматриваем).
В-третьих. Давление в задней магистрали и в передней совсем разные. В передней больше. А в задней магистрали давление распределяется на две части: до колдуна и после а если нет колдуна?
Считаем от вакуума . Между первым и вторым поршнем в гтц есть технологический зазор который обеспечивается пружинами . При нажатии на педаль сперва двигается первый поршень , обеспечивая торможение переднини колесами и воздействуя на пружину которая преодолев внутреннее сопротивление второго поршня начинает выбирать зазор в задних тормозах . При дальнейшем движении первого поршня он упирается выступом во второй поршень и сдвигая его обеспечивает торможение уже передними и задними колесами . В общем при разработке гтц была такая задумка
Добавлено через 2 минуты 44 секунды У меня кстати тоже перед подключен на второй поршень . Когда буду заниматься тормозами разберусь что по чем
возвращаясь к теме подключения контуров к ГТЦ. вот тут вычитал (раньше как то внимания не обращал):
«Поршни в главном тормозном цилиндре газ 31105 расположены последовательно, ближний поршень к вакуумному усилителю приводит в действие задние тормозные механизмы автомобиля волга газ 31105, другой поршень — передние тормоза автомобиля волга газ 31105. Уплотнительные резиновые кольца (манжеты) главного тормозного цилиндра в сечении несимметричны, поэтому важно правильно сориентировать их при сборке
При разборке тормозного цилиндра автомобиля волга газ 31105, манжеты рекомендуется заменять вне зависимости от их состояния. «. (с)
Добавлено через 6 минут 45 секунд счас посмотрел по каталогу, конструкция гтц идёт без изменений ещё с 24-10. найти бы древнюю камасутру по 029 или 24-10 и глянуть что там написано. у кого есть — гляньте, отпишите.
камасутра то наверное едина для всех
31029 c дисковыми тормозами это если не ошибаюсь, та же самая 15″ подвеска 3110.
вот из камасутры 3110 Главный тормозной цилиндр типа «тандем» имеет две раздельные камеры сжатия и создает давление в двух независимых контурах передних и задних тормозов. Первая камера управляет цилиндрами задних тормозов, а вторая – цилиндрами передних тормозов. Полость бачка главного цилиндра разделена на два отсека, каждый из которых питает одну из камер главного цилиндра. В крышке бачка установлен датчик уровня тормозной жидкости. Лампа, загорающаяся от его сигнала, показывает, что герметичность тормозной системы нарушена.
отдельно есть дисковые на 14″ от 3102 — интересно как там гтц подключен .
а если перед на дисковых тормозах — то ближняя камера подключается к заднему контуру, а дальняя к переднему. так что ли? __________________ Именно так!
Добавлено через 5 минут 3 секунды При нажатии на педаль сперва двигается первый поршень , обеспечивая торможение переднини колесами и воздействуя на пружину Усилие на второй поршень передается ЖИДКОСТЬЮ, а не пружиной.
Добавлено через 4 минуты 22 секунды он упирается выступом во второй поршень Первый поршень упирается во второй поршень если нарушена герметичность первого контура. Тогда увеличивается ход педали тормоза, но остается работоспособным второй контур. В этом СУТЬ двухконтурной системы тормозов.
Добавлено через 3 минуты 2 секунды контуры ещё бывают и диагональными, ну, как на девятках, к примеру. Диагональная схема подключения обусловлена другой геометрией установки управляемых колес.
Диагональная схема подключения обусловлена другой геометрией установки управляемых колес.
Здорово, теперь с руссккого на русский переведи, будь добр.. Масло маслянное, в итоге получилось. :haha:
6.5.2 Замена тормозных колодок
6.6.1. Замена тормозных колодок
| ОБЩИЕ СВЕДЕНИЯ |
Предупреждение
Если
на деталях тормозного механизма обнаружена смазка, необходимо заменить сальник
подшипника полуоси.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||||||||||||
|
Когда нужна замена тормозных колодок. Признаки износа
Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:
Видео: Как заменить тормозные диски и колодки
- Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
- Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
- Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.
При появлении хоть одного из данных признаков производится замена тормозных колодок.
Ремонт тормозного механизма передних колес ГАЗ-3110
Тормозной диск
Проверка состояния рабочих поверхностей тормозного диска
Проверку состояния рабочих поверхностей тормозного диска производят без снятия диска с автомобиля.
1. Очистить тормозной диск.
2. Замерить штангенциркулем толщину диска. Минимально допустимая толщина диска 19 мм. Если толщина диска менее допустимой, диск надо заменить. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не менее допустимой. Рекомендуется заменять тормозные диски с обеих сторон.
Снятие
1. Открутить два болта крепления, снять тормозную скобу в сборе и подвесить ее на проволоке к кузову, следя за тем, чтобы тормозной шланг не перекручивался и не испытывал излишних нагрузок.
2. Снять тормозной диск.
Установка
Устанавливают тормозной диск в порядке, обратном снятию. Перед установкой очистить сопрягающиеся поверхности ступицы колеса и тормозного диска. Завернуть два болта крепления тормозной скобы моментом 32–39 Н·м (3,2–3,9 кгс·м). После установки нажать несколько раз на педаль тормоза для установки поршня в рабочее положение.
Корпус скобы и поршень
Снятие
1. Вывернуть болт 1 крепления держателя 2 наконечника тормозного шланга. Вывернуть соединительный болт 3, отсоединить наконечник 4 тормозного шланга от скобы и заглушить отверстие тормозного шланга. Отвернуть два болта 5 крепления корпуса скобы к ее основанию, придерживая при этом направляющий пальцы 6 ключом, и снять корпус скобы.
Разборка
1. Снять с поршня теплоизоляционную прокладку, если предусмотрена ее установка по комплектации.
2. Снять защитный чехол 1 поршня. Зажать корпус скобы в тисках с накладками губок из мягкого металла. Вынуть поршень 2 из цилиндра, подав сжатый воздух через штуцер для тормозного шланга и придерживая поршень рукой.
3. Вынуть уплотнительное кольцо из цилиндра, используя деревянную лопатку.
{xtypo_warning}Применение металлических предметов не рекомендуется, так как это может привести к повреждению проточки цилиндра под уплотнительное кольцо.{/xtypo_warning}
4. Выкрутить клапан прокачки.
5. Промыть поршень и цилиндр свежей тормозной жидкостью.
Осмотр и дефектовка деталей корпуса скобы и поршня
1. Осмотреть рабочие поверхности поршня и цилиндра. При наличии на рабочих поверхностях поршня и цилиндра следов износа, коррозии, раковин и забоин заменить корпус скобы в комплекте с поршнем.
Сборка
Уплотнительное кольцо и защитный колпак поршня подлежат обязательной замене.
1. Смазать внутреннюю поверхность цилиндра новой тормозной жидкостью.
2. Смазать новое уплотнительное кольцо новой тормозной жидкостью и вставить в проточку цилиндра.
3. Смазать новый защитный чехол новой тормозной жидкостью и вставить его в проточку на поршне.
4. Вставить поршень в цилиндр, усилием пальцев, не применяя какой-либо инструмент, и с помощью отвертки аккуратно вставить наружную кромку защитного чехла в проточку цилиндра.
5. Смазать клапан прокачки свежей тормозной жидкостью, и ввернуть его в корпус скобы.
6. Установить на поршень теплоизоляционную прокладку, если предусмотрена ее установка по комплектации.
Установка
Устанавливают корпус скобы в порядке, обратном снятию. При этом завернуть два болта крепления корпуса скобы моментом 32–39 Н·м (3,2–3,9 кгс·м), придерживая при этом направляющий палец ключом. Обязательно заменить медные уплотнительные кольца наконечника тормозного шланга. После установки прокачать отремонтированный тормоз.
6.1. Особенности конструкции
Схема рабочей тормозной системы
|
1 – задний тормозной механизм; 2 – регулятор давления; 3 – тормозная трубка; 4 – вакуумный усилитель; 5 – передний тормозной механизм; 6 – главный цилиндр; 7 – тройник; 8 – компенсационный |
На автомобиле установлена двухконтурная тормозная система. Схема рабочей тормозной системы приведена на рисунке. Привод системы гидравлический. Для облегчения управления приводом на автомобиле установлен вакуумный усилитель. Передние тормозные механизмы дисковые, а задние – барабанные. Диски передних тормозных механизмов вентилируемые. Они установлены на ступицы и крепятся колесными болтами. Тормозная скоба плавающего типа закреплена двумя болтами к поворотному кулаку. Для защиты рабочих поверхностей диска установлен тормозной щит, препятствующий попаданию грязи и влаги, а также обеспечивающий охлаждение диска. Тормозные колодки заднего тормозного механизма приводятся в действие одним колесным цилиндром двустороннего действия. Соединение упорных колец, вставленных с натягом в цилиндр, и поршней выполняет роль автоматического устройства, поддерживающего постоянный зазор между фрикционными накладками колодок по мере их износа и рабочей поверхностью барабана при не заблокированном заднем тормозе. В нижние отверстия тормозных колодок вставлены регулировочные эксцентрики для установки тормозных колодок в правильное положение после замены. За счет разрежения во впускной трубе двигателя вакуумный усилитель при торможении создает дополнительное усилие на толкатель поршня главного цилиндра тормоза пропорционально усилию на педали. Вакуумный усилитель соединен с впускной трубой через шланг и обратный клапан, который удерживает разрежение в усилителе при падении разрежения во впускной трубе двигателя. В передний торец толкателя усилителя вкручен регулировочный болт с контргайкой, обеспечивающий требуемый зазор для правильной работы главного тормозного цилиндра. Главный тормозной цилиндр типа «тандем» имеет две раздельные камеры сжатия и создает давление в двух независимых контурах передних и задних тормозов. Первая камера управляет цилиндрами задних тормозов, а вторая – цилиндрами передних тормозов. Полость бачка главного цилиндра разделена на два отсека, каждый из которых питает одну из камер главного цилиндра. В крышке бачка установлен датчик уровня тормозной жидкости. Лампа, загорающаяся от его сигнала, показывает, что герметичность тормозной системы нарушена. Регулятор давления при торможении корректирует давление тормозной жидкости в колесных цилиндрах задних тормозов, исключая при этом возможность блокировки задних колес раньше передних. Регулятор закреплен на днище кузова и через нагрузочную пружину реагирует на нагрузку заднего моста.
Это интересно: Гидравлическая система привода выключения сцепления Mazda 626 1991-1998: освещаем в общих чертах
ГАЗ 3110 1996-2004: Возможные неисправности тормозной системы. ГАЗ 3110 Волга
Причина неисправности
Метод устранения
Увеличенный ход педали тормоза
Утечка тормозной жидкости из гидропривода тормозной системы
Выявить причину подтекания и устранить подтяжкой резьбовых соединений или заменить поврежденные детали. Прокачать тормозную систему
Дефект манжет главного тормозного цилиндра
Заменить дефектные манжеты
Наличие воздуха в тормозной системе из-за образования эмульсии (перегрев тормозов)Заменить тормозную жидкость и прокачать тормозную систему
Износ фрикционных накладок тормозных колодок передних и задних тормозов. Остаточная толщина накладок колодок меньше предельно допустимых значений
Заменить тормозные колодки
Греется барабан заднего тормозного механизмаиз-за самопроизвольного притормаживания колеса
Ослабление или поломка стяжной пружины колодок
Заменить стяжную пружину
Отсутствие гарантированного зазора между фрикционными накладками тормозных колодок и рабочей поверхностью тормозного барабана
Отрегулировать привод стояночного тормоза
Греется барабан переднего тормозного механизма из-за самопроизвольного притормаживания колеса
Заклинивание поршня из-за загрязнения или образования коррозии в цилиндре скобы
Очистить от грязи или коррозии цилиндр и поршень. При необходимости заменить корпус скобы в сборе
Самопроизвольное торможение автомобиля
Неправильная регулировка вакуумного усилителя
Отрегулировать вакуумный усилитель
Засорилось отверстие в крышке бачка главного тормозного цилиндра
Прочистить отверстие
Неполный возврат педали тормоза после снятия с нее нагрузки
Очистить педальный узел от пыли и грязи. Проверить пластмассовые втулки и возвратную пружину и при необходимости заменить
Разбухание манжет главного тормозного цилиндра или колесных цилиндров
Заменить дефектные манжеты. Прокачать тормозную систему, залив в нее рекомендованную тормозную жидкость
Засорились компенсационные отверстия главного тормозного цилиндра
Прочистить компенсационные отверстия
Неодновременное срабатывание тормозных механизмов одной оси (автомобиль уводит в сторону при торможении)
Замасливание фрикционных накладок тормозных механизмов
Устранить причины попадания масла в тормозной механизм. Промыть или заменить замасленные колодки
Задиры на рабочей поверхности барабана заднего тормоза
Зачистить поврежденные места. При необходимости расточить, прошлифовать или заменить барабан
Неправильно отрегулирован регулятор давления. Задние колеса блокируются раньше передних
Отрегулировать регулятор давления
При торможении требуется чрезмерное усилие при нажатии на педаль
Неисправен вакуумный усилитель тормозов
Заменить вакуумный усилитель
Заклинивание поршня в цилиндре из-за загрязнения или образования коррозии в цилиндре скобы
Очистить от грязи или коррозии цилиндр и поршень. При необходимости заменить корпус скобы в сборе
Замасливание рабочих поверхностей тормозного механизма
Устранить причины попадания масла в тормозной механизм. Промыть или заменить замасленные колодки
Слабое действие привода стояночного тормоза
Износ накладок колодок задних тормозов
Отрегулировать привод стояночной тормозной системы
Вытягивание тросов привода стояночной тормозной системы
Отрегулировать натяжение тросов. При необходимости тросы заменить
