Разрабатываем заклинивший поршень переднего тормозного механизма ваз 2108, 2109, 21099

Покраска суппортов ВАЗ 2108 своими руками

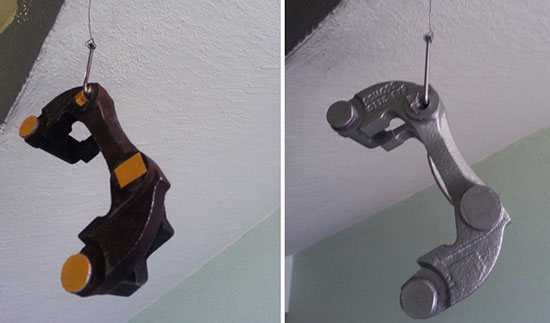

1. Покраска суппортов. Подвешиваем детали, наносим слой краски, баллончик держим на расстоянии 20 см. Следим за тем, чтобы не было потеков и пропусков. Так поочередно наносим слой за слоем, давая при этом каждому слою как следует высохнуть (+-30 минут).

Собираем суппорт. Устанавливаем ремкомплект, меняем пальцы, резинки и т. д. смазываем пальцы медной смазкой.

Когда все собрано, можно все устанавливать на место. Собираем инструмент и оцениваем проделанную работу. На этом процесс реставрации, а также покраски тормозных суппортов завершен. Надеюсь, статья была предельно информативной и понятной. Результатом я доволен, хочется верить, что и у вас получится не хуже

Спасибо за внимание и до новых встреч на

По материалам этой статьи.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Разрабатываем поршень суппорта тормозов | Twokarburators.ru

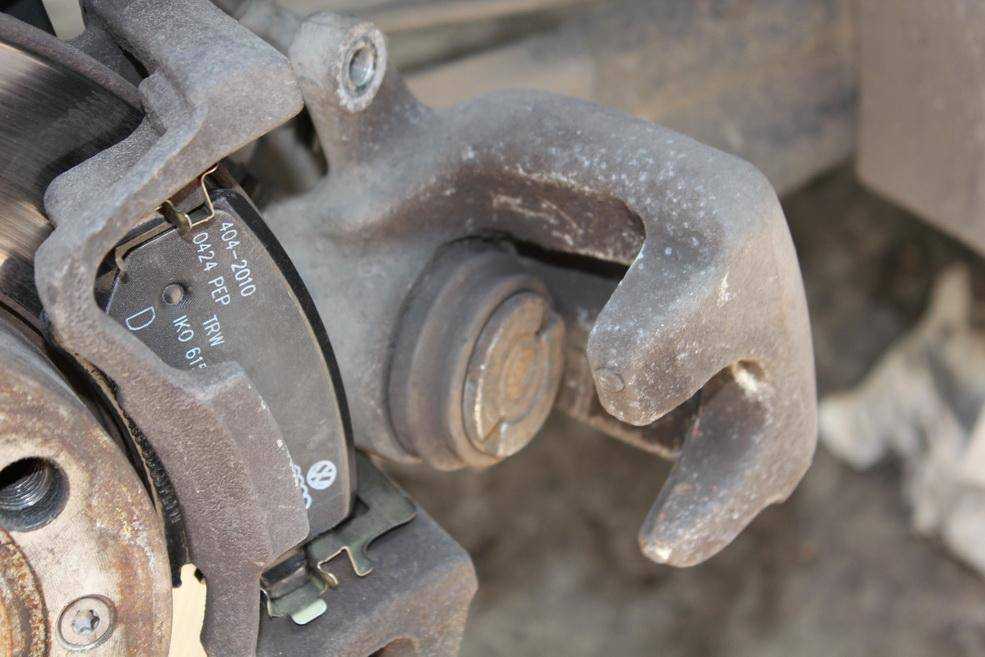

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

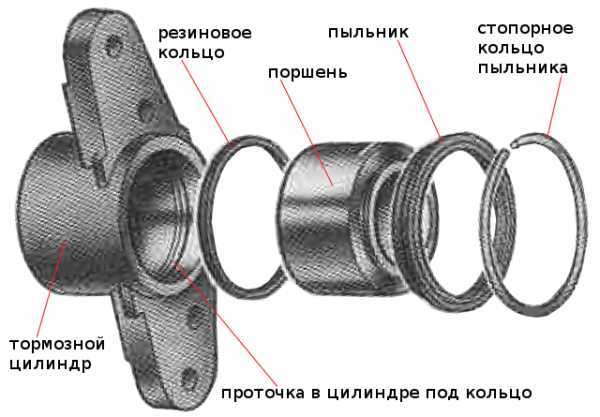

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

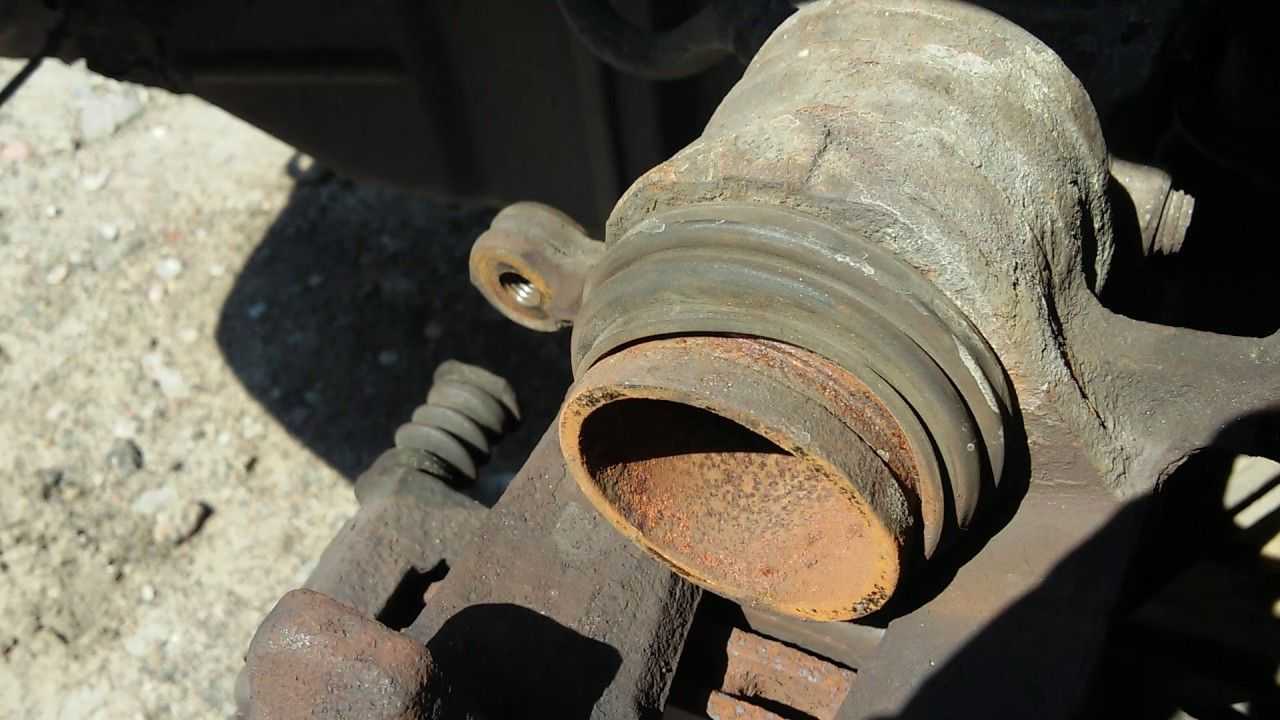

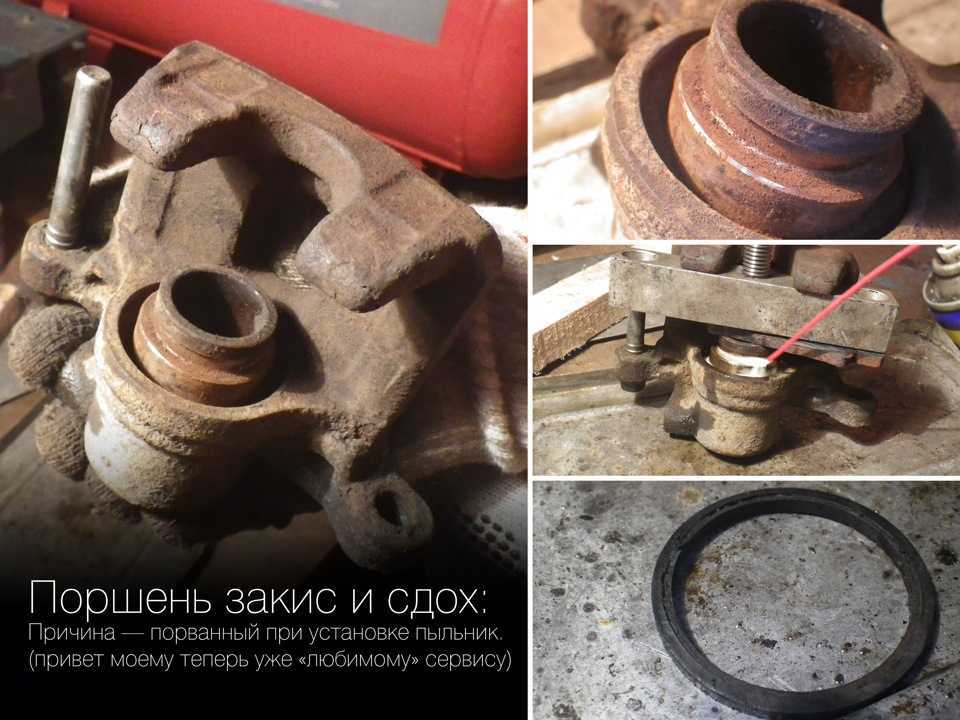

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

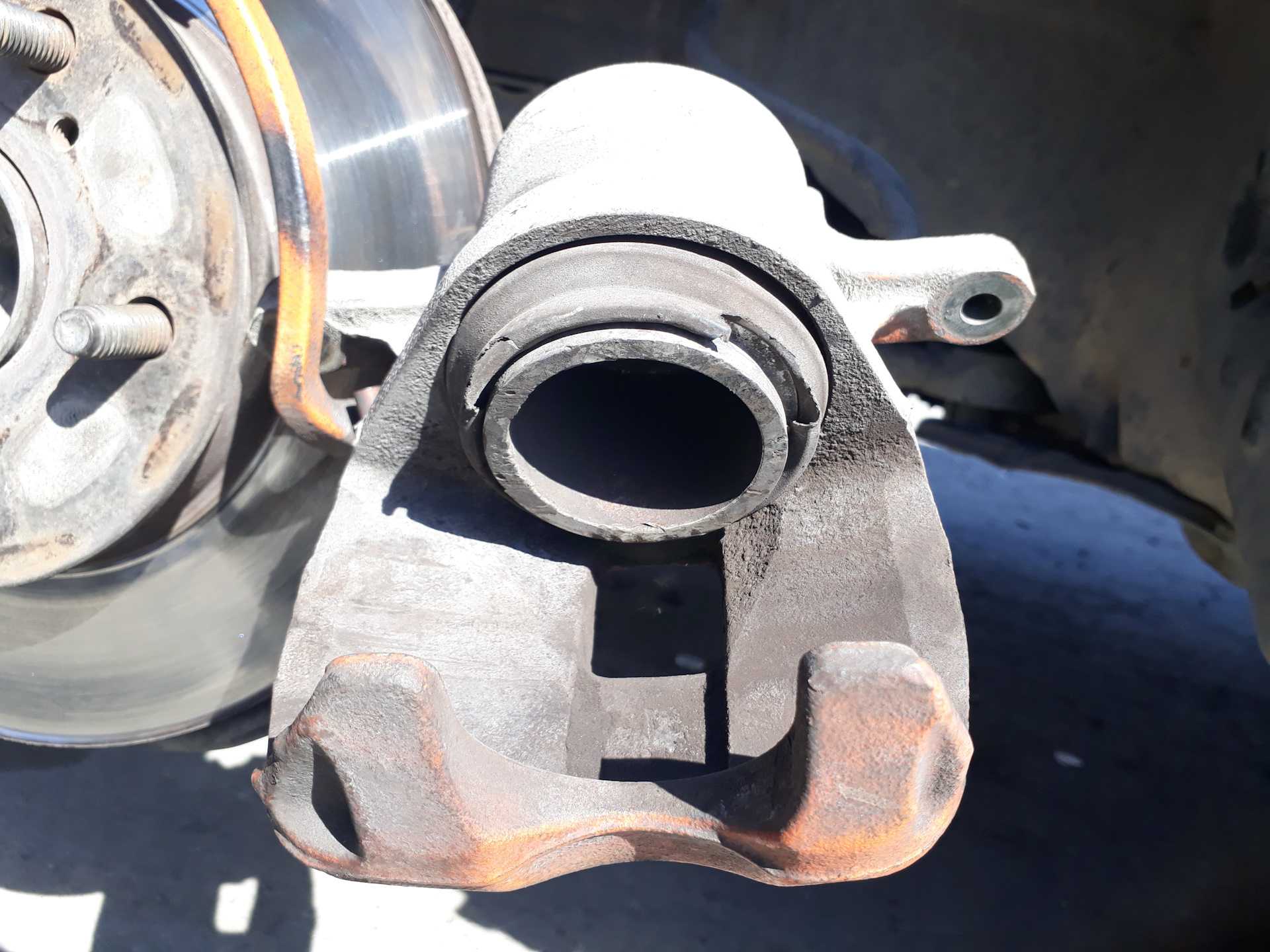

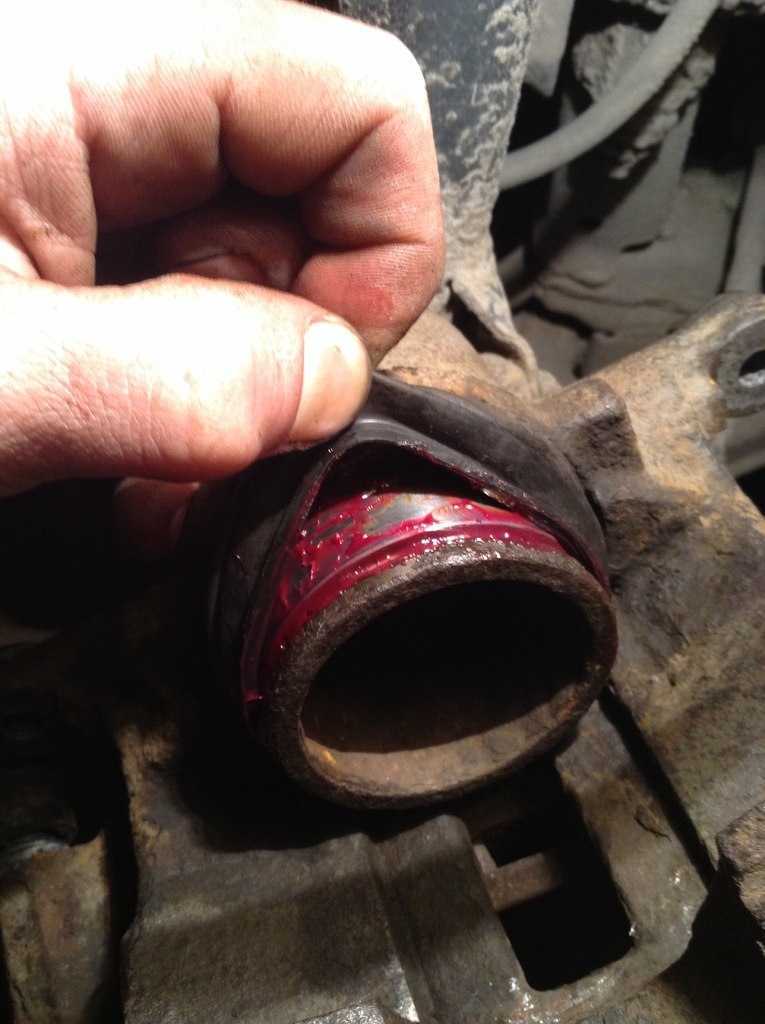

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

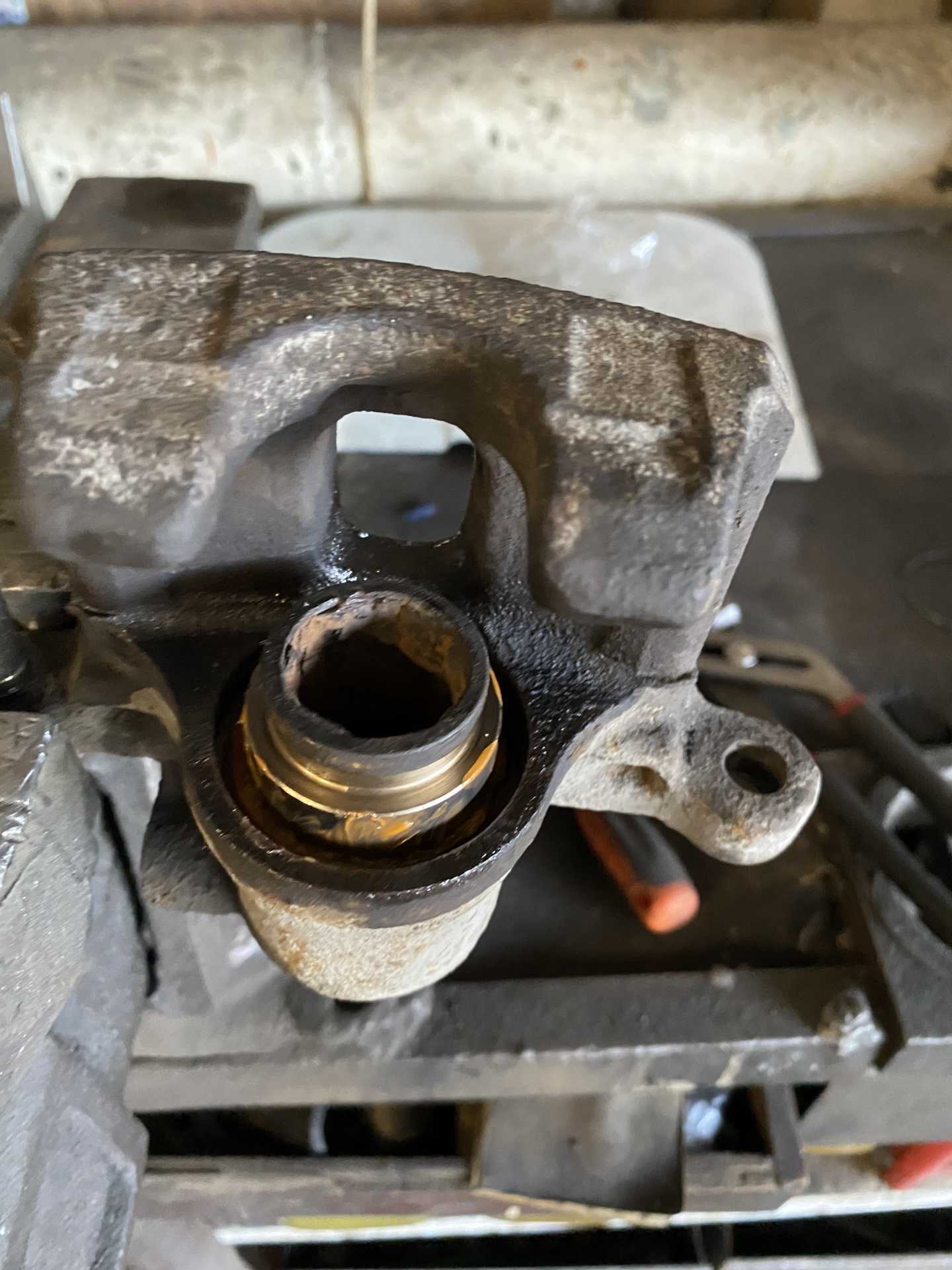

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

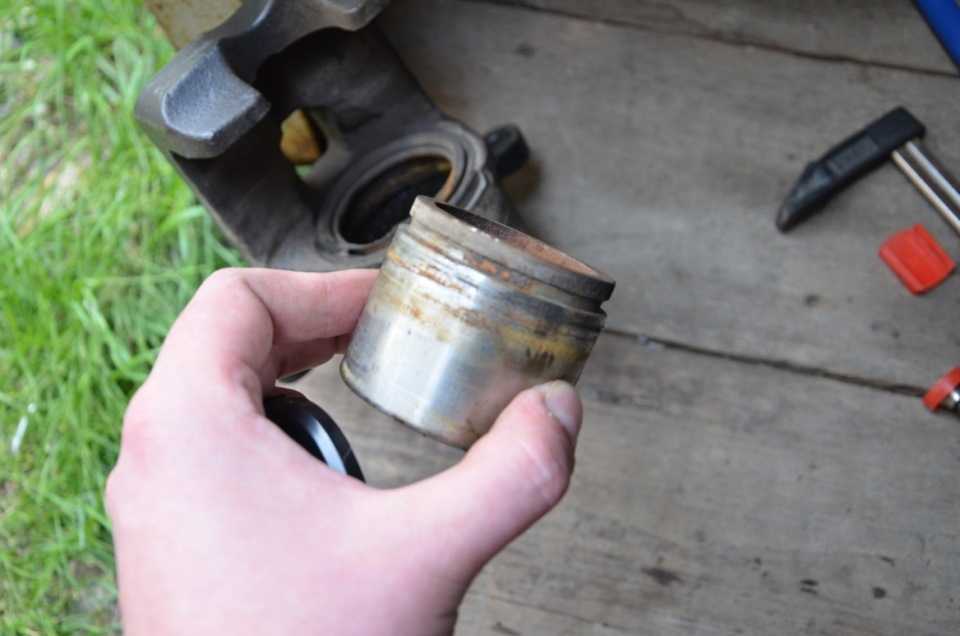

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Замена суппорта на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Тормозной суппорт — это неотъемлемый элемент тормозной системы, внутри которого находятся тормозные колодки которые останавливают автомобиль и сам поршень который располагается внутри тормозного цилиндра и давит на тормозные колодки в момент торможения, а колодки в момент торможения обхватывают при этом тормозной диск и вследствие чего и происходит остановка автомобиля.

Примечание!Для замены тормозного суппорта, вам нужно иметь с собой некоторые инструменты, а именно: Гаечные ключи, накидные головки, вороток и соответственно удлинитель под накидные головки!

Где находится тормозной суппорт?Он находится за передними колёсами автомобиля, поэтому если на вашей машине стоят литые диски то суппорт вы можете увидеть сквозь них, а если же обычные штамповки которые закрывают всё что находится внутри колеса, тогда чтобы увидеть сам суппорт вам нужно будет сперва снять колесо и только потом вы его в полной мере увидите, для примера смотрите фото ниже на котором суппорт указан стрелкой.

Когда нужно менять тормозной суппорт?Он подлежит полной замене, в том случае если он полностью у вас покрылся ржавчиной, или же не полностью но на столько что в нём уже начали образовываться дыры и все детали которые находятся внутри него, например поршень который находится в тормозном цилиндре перестали нормально работать, в связи с чем потеряется эффективность тормозов, но кроме этого суппорт нужно обязательно так же менять если он деформировался от какого либо удара, в связи с чем он будет плохо работать или же заест и будет постоянно тормозить колесо не отпуская его при этом.

Как заменить суппорт на ВАЗ 2108-ВАЗ 21099?

Примечание!Когда будете покупать новый суппорт, уточните продавцу на какую вы его сторону собираетесь ставить, потому что для каждой стороны идёт отдельный тормозной суппорт!

Снятие:1) В самом начале операции, вам нужно будет снять колесо с автомобиля, о том как это сделать читайте в статье: «Замена колеса на передне приводных автомобилях ВАЗ».

2) Затем когда колесо будет снято, выньте тормозной шланг из кронштейна который идёт совместно с телескопической стойкой (Кронштейн указан на маленьком фото красной стрелкой, а тормозной шланг синей), а после того возьмите в руки гаечный ключ и с его помощью как показано на большом фото, выверните полностью гайку которая крепит тормозной шланг к тормозному цилиндру, а когда гайка будет откручена, потянув за тормозной шланг отсоедините его от тормозного цилиндра и оставьте висеть чтобы не мешал вам.

Примечание!Прежде чем начать отворачивать гайку крепления шланга, обязательно подготовьте какой ни будь толстый не острый зажим и при помощи этого зажима, зажмите в том месте которое указано красной стрелкой на большом фото,  для того чтобы когда шланг вы отсоединили у вас не начала вытекать тормозная жидкость из него, а если она всё же будет немного капать когда вы отсоедините шланг, тогда внутреннюю часть шланга закройте тряпкой засунув её немного в шланг, либо же при помощи болта подходящего диаметра засунув его тоже в шланг, можно будет полностью остановить течь тормозной жидкости!

3) Следом когда шланг будет отсоединён, вам всего лишь нужно будет отвернуть два последних болта которые крепят суппорт к поворотному кулаку (Оба болта указаны на фото стрелками), а после того как отвернёте эти болты потянув вверх за суппорт, снимите его с автомобиля.

Установка:Устанавливается новый тормозной суппорт на автомобиль в обратном порядке снятию, но только после установке не забудьте прокачать гидропривод тормозов (Делается только в том случае, если у вас из тормозного шланга вытекала тормозная жидкость, если из шланга не вытекло практически ничего а только чуть-чуть жидкости, то тормозную систему прокачивать вам не нужно), о том как прокачать тормозную систему, см. в статье под названием: «Прокачка гидропривода тормозов на автомобилях».

Примечание!Не всегда тормозной суппорт нужно менять, бывают случаи когда его можно будет просто отремонтировать и он у вас будет так же работать как новый, но только если он деформирован или же в случае если на нём много ржавчины, то его нужно менять не медля и ремонту он не подлежит, но всё же в случаях если у вас суппорт тормозит но плохо, то попробуйте его сперва разобрать и отремонтировать, а уже потом если будет нужно замените его на новый! (О том как отремонтировать суппорт, см. в статье: «Ремонт тормозного суппорта ВАЗ»)

Дополнительный видео-ролик:Если вы хотите наглядно изучить как заменяется суппорт на автомобиле, тогда просмотрите видео-ролик чуть ниже в котором всё подробно показано.

Причины отсутствия зарядки

Существует ряд основных причин, в соответствии с которыми аккумулятор ВАЗ-2107 перестает заряжаться:

• деформация приводного ремня;
• ослабление приводного ремня;
• повреждение проводки или окисление клемм;
• неполадки в области выпрямителя;
• повреждение регулятора;
• нарушение целостности обмоток генератора.

Каждая неисправность может привести к отсутствию качественного заряда АКБ.

Обрыв ремня

Согласно технической документации, замена ремня привода должна осуществляться спустя каждые пятьдесят тысяч километров пробега. Подобная поломка не является чрезвычайно опасной только в том случае, если ее присутствие было обнаружено в самые короткие сроки. Обрыв ремня может привести к нагреванию двигательной части – поэтому, при появлении соответствующих сигналов на бортовой панели, следует немедленно проверить целостность этого узла. Сделать это можно посредством визуального осмотра генераторной части машины.

Ослабление ремня

Ремень привода – это функциональный узел генераторной установки, работающий под постоянным физическим натяжением. Главный признак того, что ремень ослаблен – характерный свистящий звук, усиливающийся в дождливую или влажную погоду. Индикатор может не сообщить водителю о подобной неисправности, так что за уровнем натяжения ремня следует следить самостоятельно.

Обрыв в цепи и окисление клемм

Аккумулятор автомобиля ВАЗ-2107 перестанет заряжаться в случае возникновения обрыва проводов, соединяющих между собой различные части генераторной установки. Электрическая цепь, обеспечивающая постоянный заряд машинной батареи, чрезвычайно проста: один кабель соединяет накопительное устройство с выводом на генераторе. Для того чтобы определить проблему, следует проверить наличие контакта между указанными узлами.

Входные и выходные клеммы также могут деградировать в результате длительной эксплуатации. Проверить их качественное состояние можно посредством визуального осмотра.

Выход из строя выпрямительного модуля

Выпрямитель – устройство, отвечающее за преобразование переменного тока в постоянное значение. Узел выполняется в виде платы, включающей в себя несколько кремниевых диодов, каждый из которых может сломаться. При сломанном диоде выпрямитель перестает выполнять свою основную задачу, вследствие чего узел подлежит замене.

Поломка регулятора

Регулятор – устройство, отвечающее за стабилизацию поступающего на аккумулятор напряжения. В случае возникновения поломки подлежит немедленной замене, так как отремонтировать узел не представляется возможным.

Неисправность фазовых обмоток

Обмотки генератора – основная функциональная часть установки. При возникновении обрыва или замыкания, устройство попросту перестает выполнять свои задачи. Определить подобную поломку можно по появлению характерного запаха гари, а также по шумовым эффектам, заметным при работе элемента. Диагностика подобных проблем проводиться посредством снятия генератора и его полного осмотра.

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

1. Основание колодки выполнено из достаточно прочного металла.
2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.

Комплект задних ТК

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

1. При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
2. При замене колодок сзади или впереди менять следует сразу обе.
3. Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
4. При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК

Ремонт

Замена тормозного переднего цилиндра ваз 2109

В некоторых случаях передний цилиндр выходит из строя. Поэтому правильным решением будет заменить его. Однако можно поступить иначе. Желая сэкономить, можно попытаться отремонтировать его самостоятельно.

Если все-таки хочется выполнить ремонт, то необходимо делать следующее:

• Поднять машину на домкрат.
• Снять колесо. Его нельзя будет снять, если все гайки не будут откручены. Их немного и снимаются они очень просто. В этом деле поможет ключ на 19.

Замена тормозного цилиндра ваз 2109 переднего

• Открутить все гайки, держащие барабан.
• Снять тормозной цилиндр.
• Его ремонт заключается в замене манжеты и пыльника. Их нужно тщательно смазать тормозной жидкостью, после чего установить на место.

• Закручивается он ключом на 10. После этого следует взять плоскую отвертку и поставить цилиндр ровно.
• Повторить все действия в обратном порядке.

Замена Направляющих Суппорта Ваз 2110

замена направляющие штифты суппорта

Если вы начали замечать скрежет суппорта на своей машине, обратите внимание на две вещи:

1. На тормозных колодках пружины, которые можно было бы расслабить
2. Штифт направляющих суппортов может изнашиваться из-за отсутствия масла

Эта статья будет смотреть на второй вариант, когда конкретно носить направляющие пальцы приводит к подобным дилеммам. Сначала посмотрим на состояние пыльников. Если они порвутся или даже расколются, их следует заменить новыми, а сами пальцы снова смазать. Но об этом в деталях понизит.

Основной инструмент для проверки суппорта на ВАЗ 2110, 2111 и 2112

• Плоская отвертка
• Гаечный ключ 13 и 17 мм
• Медный жир
• Жир для направляющие пальцы штангенциркуль
• Очиститель тормозов

замена пыльники и направляющие пальцы суппорта на ВАЗе 2110, 2111 и 2112

Сначала нужно открутить болты крепления переднего колеса, поднять домкрат и полностью снять колесо. Затем с помощью плоской отвертки отогните стопорные шайбы направляющих болтов как сверху, так и снизу. Затем открутите крепежный болт, удерживая палец от гаечного ключа на 17 мм.

Просмотр поддержки (направляющих и пил) на Приоре, Калине, Гранте и 2110, 2114

смазка направляющие пальцы каретка, замена пальцы и пилы, видеообзор на ремонт. Для всех автомобилей.

Отсоедините тормозной шланг от передней опоры, а затем опустите кронштейн суппорта. Если он не откидывается, используйте плоскую отвертку, чтобы уменьшить цилиндр.

И сейчас у нас нет проблем

Теперь вы можете поднять большой палец суппорта сверху, как показано на фото ниже.

Если палец долго работал сухим, другими словами, без смазки, то, скорее всего, он изнашивается, что приведет к затягиванию петель кронштейна суппорта, что, в свою очередь, сломается, и время от времени суппорт прилипнет.

Мы берем новый направляющий палец, надеваем на него новый башмак и смазываем палец специальной смазкой. В этом случае я взял MC1600, потому что в магазине ничего подобного не было. Цена сумки на один раз составляет 80 рублей. Скажем, дорого, но давайте посмотрим на эффективность чуть позже.

Смазку следует наносить узким слоем, чтобы ее избыток не попадал на тормозные колодки или диски после этого. Поскольку это высокая температура, ее необходимо будет удалить на долгое время и болезненно.

После этого мы установили все на место, убедившись, что пила плотно сидит как на пальце, так и на суппорте. В противном случае жир быстро исчезнет, ​​и ваши пальцы снова начнут изнашиваться.

Нижний палец меняется так же, и с этой процедурой проблем нет. Если по какой-то причине жир попадает на поверхность тормозные диски или колодки, обязательно удалите остатки с помощью специального чистящего средства.

Видеообзор поддержки ВАЗ 2110, 2111 и 2112

Если вы хотите взглянуть на этот отчет более четко, все в приведенном выше обзоре доступно.

Если у вас остались вопросы, вы можете обсудить их как в этой статье, так и под видео на канале.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.
