Как заменить рабочий цилиндр сцепления на lada 2107 без помощи специалистов?

Ремонт сцепления своими силами

Снятие КПП

На ваз 2106, 07, 08 или на ваз 2114 ремонт сцепления без снятия коробки передач практически не проводится. Просто без этого невозможно определить причину неисправности сцепления. Поэтому, первым делом приступаем к данной операции. Представленный ниже метод снятия КПП позволит не сливать из коробки масла и не вытаскивать из нее привод:

• снимаем воздушный фильтр;
• извлекаем трос сцепления или как его называют специалисты – привод;
• снимаем стартер;
• расслабляем верхние болты фиксации коробки передач к двигателю.

Откручивание верхних болтов крепления

Переходим к дальнейшим действиям:

• скоростную фишку датчика отключаем;
• фиксатор жгута электропроводки откручиваем;
• автомобиль поднимаем при помощи домкрата или другого устройство;
• ослабляем гайки привода, находящиеся справа и слева машины до конца;
• извлекаем рычаг подвески.

Откручивание рычага подвески

Продолжаем ремонт сцепления ваз 2114:

• извлекаем шаровую опору;
• два болта рычага подвески следует обязательно открутить;
• извлекаем рычаг передней подвески;
• снимаем нижний брызговик двигателя автомобиля;
• фишку с выключателем огня заднего хода отключаем;
• теперь пора открутить реактивную тягу от коробки передач;
• снять, откручивая, нижнюю крышку картера;
• пора ослабить гайку привода управления КПП (ее еще называют тягой кулисы);
• отсоединить ее (нужно помнить, что при установке КПП на место, данную кулису обязательно отрегулировать).

Гайка привода управления КПП

• нижний болт и гайку фиксации КПП к двигателю откручиваем (надо помнить, что в данном случае делать все нужно внимательно, так как нелегко бывает найти гайку, если привода стоят на своих местах);
• берем домкрат и поднимаем двигатель так, чтобы не повредить поддон.

Поднятие двигателя на домкрате

• отсоединяем коробку передач от подушек;
• опускаем немного домкрат;
• снимаем КПП.

На этом этап снятия коробки передач можно назвать законченным. В процессе работы обязательно нужно использовать правильный инструмент. Ключи должны быть разными: накидными, гаечными, нередко используются и головки.

Ремонт рабочего цилиндра Ваз 2101

Главный цилиндр сцепления на Ваз 2101

На автомобилях данной марки ремонт проводится так же, как и на других моделях Ваз. Часто причина неисправности связана бывает с такой деталью, как главный цилиндр сцепления ваз 2101. Ремонт его, в пошаговой инструкции, представлен ниже. Данный рабочий цилиндр бывает установлен в самом низу автомобиля, и снимать КПП не нужно. Деталь бывает часто подвержена агрессивному воздействию внешней среды, что и объясняет такую частую причину выхода из строя. Конструкция рабочего цилиндра состоит из:

• пыльника (он предохраняет рабочую часть детали от попадания грязи);
• резиновых манжет;
• зеркала и других комплектующих.

На ваз 2101 ремонт сцепления, а вернее цилиндра начинаем со следующих действий:

• поднимаем автомобиль на смотровую яму:
• обязательно сливаем тормозную жидкость из бачка впереди, а шланг сцепления снимаем из главного цилиндра, поднимаем вверх, дабы жидкость не вылилась, и фиксируем подручными средствами (например, привязываем веревкой);

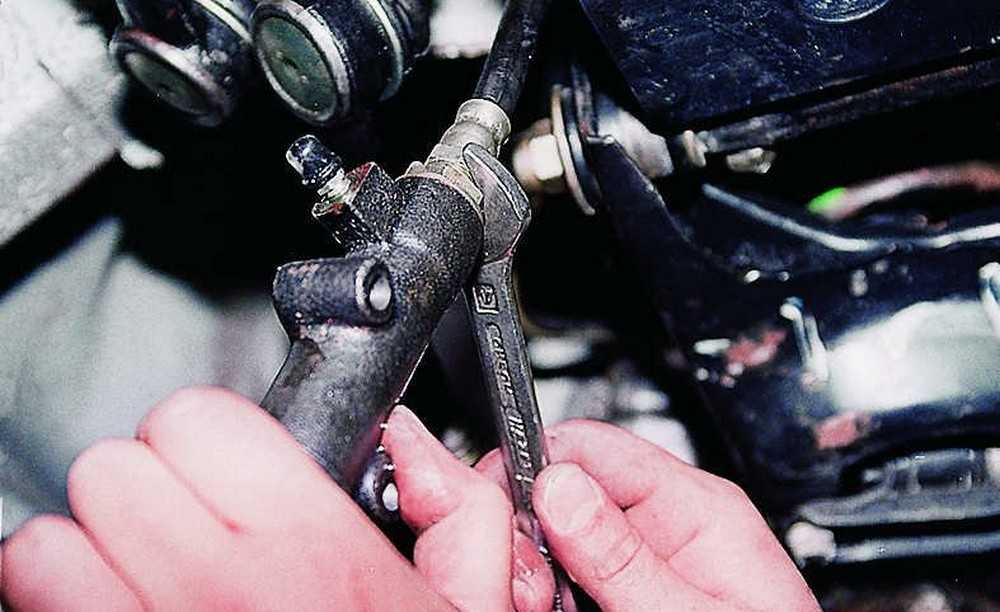

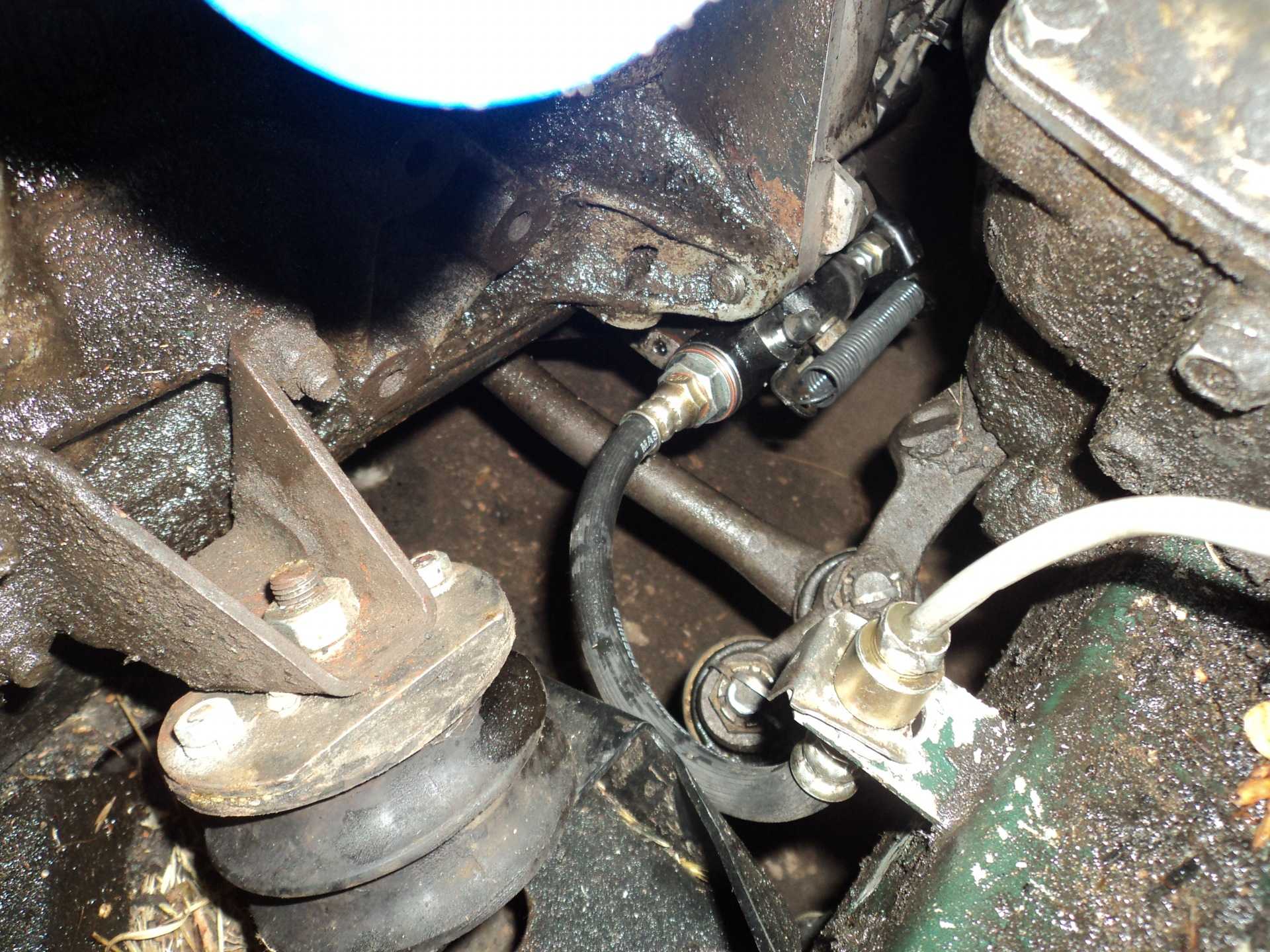

• откручиваем соединения гаечным ключом на 17 (если открыть гайки не удается, то можно воспользоваться средством против ржавчины, например уксусом);
• разбираем цилиндр;
• осматриваем зеркало и если оно не пострадало, заменяем изношенные детали;
• собираем все на место, прежде смазав резиновые манжеты и зеркало тормозной жидкостью.

Ремонт корзины и диска сцепления на Ваз

Стоит вновь отметить, что на ваз 2105 ремонт сцепления проводится так же, как и на других моделях. Если ремонт сцепления ваз 2101 был связан, в основном, с заменой частей главного цилиндра, то на других моделях, в том числе и на Ваз 2105 ремонт может быть связан с корзиной или самим диском сцепления. Понятно, что работы начинаем проводить на уже снятом КПП. Итак, начинаем:

откручиваем болты, фиксирующие корзину (обращаем внимание на лепестки корзины и если они сильно изношены, меняем корзину на новую);

Пошаговая замена главного цилиндра сцепления

Для водителя с опытом замена цилиндра сцепления не будет очень сложной задачей. Нужно только строго следовать требованиям инструкции и подготовить все необходимые инструменты для такой работы.

Каких-либо трудностей данная процедура не представляет для опытного водителя, главное – это соблюдение инструкций, наличие необходимых инструментов, и, конечно же, растущие из нужного места руки.

Если вашему авто необходима замена главного цилиндра сцепления, а вы хотите выполнить эту работу самостоятельно, необходимо подготовить:

• цилиндр сцепления для замены неисправной детали;
• тормозную жидкость хорошего качества;
• набор рожковых ключей;
• пассатижи;
• емкость для слива рабочей жидкости.

Кроме того, для закрепления трубопровода нужен ключ «на 11».

Этапы выполнения замены цилиндра сцепления:

Этап 1. После демонтажа воздушного фильтра следует открыть бачок главного цилиндра сцепления и снять АКБ.

Этап 2. Снимаем хомут с шланга, по которому поступает тормозная жидкость, отсоединяем шланг и сливаем рабочую жидкость в подготовленную чистую емкость.

Этап 3. С помощью отвертки отсоединяем пружину- фиксатор и снимаем трубку.

Обратите внимание, что уплотнительное кольцо в точке соединения трубок с главным цилиндром следует менять каждый раз, когда происходит разборка этого узла

Рекомендуем

«Техническое обслуживание сцепления автомобиля: порядок проведения» ПодробнееЭтап 4. Сжимая загнутые края, снимаем хомут, фиксирующий шланг поддачи тормозной жидкости, а затем отсоединяем и сам шланг.

Этап 5. Извлекаем пружинный фиксатор, расположенный под приборной панелью.

Этап 6. После демонтажа шайбы извлекаем наконечник штока главного цилиндра сцепления.

Этап 7. Вытаскиваем главный цилиндр из отсека двигателя, предварительно открутив гайки крепления.

Этап 8

Установка нового цилиндра и сборка узла производятся в обратном порядке (важно строго соблюдать очередность действий)

Демонтированную деталь нужно внимательно осмотреть на предмет наличия мелких дефектов (обращаем внимание на зеркало и состояние корпуса детали). Небольшие царапины и коррозию можно устранить с помощью мелкой наждачной бумаги

Эти простые действия позволяют самостоятельно устранить небольшие дефекты главного цилиндра сцепления.

После сборки из системы гидропривода сцепления необходимо удалить воздух путем ее прокачки. Эта процедура может выполняться несколькими способами.

Рассмотрим наиболее простой способ. Нужно заполнить бачок требуемым количеством тормозной жидкости, снять штуцер прокачки системы и одень на него гибкий шлаг. Другой конец шланга следует опустить в емкость для слива жидкости. После этого, нажимайте на педаль сцепления для удаления воздуха из системы (при этом, необходимо постоянно доливать тормозную жидкость в бачок до требуемого уровня). После завершения прокачки нужно обратно завинтить штуцер.

Рекомендуем

«Устройство цилиндра сцепления: немного теории для удачной практики» Подробнее Чтобы прокачать систему гидропривода сцепления вторым способом понадобится напарник. Его задача состоит в том, чтобы делать 4-5 нажатий на педаль сцепления, а затем удерживать ее в выжатом состоянии. Во время прокачки нужно снять штуцер и выпускать воздух из системы. Процедура повторяется до тех пор, пока воздух не перестанет выходить из гидросистемы, а педаль начнет работать в нормальном режиме. Как правило, для достижения таких условий приходится повторять процедуру несколько раз.

Третий вариант удаления воздуха из системы гидравлического привода сцепления нельзя назвать очень надежным, но в некоторых случаях он может быть полезен. Бачок цилиндра сцепления необходимо наполнить тормозной жидкостью при открытом штуцере прокачки. Жидкость, проходя по трубкам системы, будет вытеснять воздух. Процесс можно считать завершенным, когда «тормозуха» начнет вытекать без воздушных пузырьков.

Регулировка сцепления ваз 2107

• Главная
• Блог
• Ремонт и обслуживание
• Трансмиссия
• Как отрегулировать сцепление?

• Новинки мира авто
• Новости автомобильного рынка
• Популярное

• Двигатель
• Кузов
• Салон
• Система охлаждения
• Трансмиссия
• Фильтры
• Шины и диски
• Электрооборудование

Как отрегулировать сцепление?

После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.

Регулировку сцепления можно проводить самостоятельно

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

• авто трогается с места рывками;
• педаль сцепления западает или “ходит”с трудом;
• уровень жидкости в гидравлическом приводе снижается;
• при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Что будет, если вовремя не отрегулировать сцепление?

Сцепление, которое вовремя не отрегулировали, быстро выйдет из строя, так что скоро его придется ремонтировать или полностью менять. При повышенном ходе педали сцепление выключается не до конца, его диск постоянно прижат к маховику двигателя. При малом ходе у сцепления нет возможности включить ведомый диск до конца, что ведет к пробуксовке и отсутствию крутящего момента.

Управлять автомобилем с неотрегулированным или неисправным сцеплением опасно и чревато аварией!

Отсутствие регулировки – причина быстрого выхода сцепления из строя

Можно ли самостоятельно отрегулировать сцепление?

С регулировкой сцепления можно справиться без обращения в техцентр. Но если вы не уверены в причинах проблемы, у вас нет нужных инструментов и раньше с ремонтом авто не сталкивались, доверьте работу профессионалам.

Для регулировки сцепления вам потребуются линейка, жидкая смазка, плоскогубцы и рожковые ключи двух размеров – 17х14 и 13х14.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

1. с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
2. с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1

– открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2

– смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3

– с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4

– снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Разборка и сборка главного и рабочего цилиндров сцепления Ваз 2107, Ваз 2105, Ваз 2104

/ / / / / Поиск и устранение неисправностей в приводе сцепления лада 2105, замена сальников в главном рабочем цилиндре, регулировка сцепления лада 2107, прокачка сцепления автомобиля своими руками ваз 2104, ваз 2105, ваз 2107.

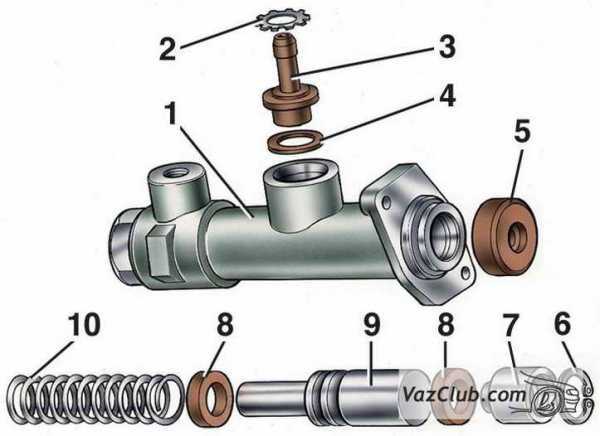

Детали главного цилиндра сцепления ваз 2107: 1 — корпус; 2 — стопорная шайба; 3 — штуцер; 4 — прокладка; 5 — колпачок; 6 — стопорное кольцо; 7 — поршень толкателя; 8 — уплотнительное кольцо; 9 — поршень главного цилиндра; 10 — пружина

Главный цилиндр. Снимите защитный резиновый колпачок 5 корпуса цилиндра ваз 2104, ваз 2105, ваз 2107 и стопорное кольцо 6. Это позволит вынуть из корпуса поршень 7, уплотнительное кольцо 8, плавающий поршень 9 с уплотнительным кольцом и возвратную пружину 10 поршня.Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Внутренний диаметр главного цилиндра должен быть 19,05+0,025–0,015 мм.Проверьте состояние возвратной пружины поршня и замените ее, если она потеряла упругость.Замените уплотнительные кольца. Проверьте защитный колпачок на заднем конце цилиндра и, если колпачок поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнения.После проверки всех деталей соберите главный цилиндр сцепления ваз 2107, ваз 2105, ваз 2104 в порядке, обратном разборке; причем все части цилиндра смазывайте тормозной жидкостью или жидкостью для консервации НГ-213.

Детали цилиндра привода выключения сцепления ваз 2104, ваз 2105, ваз 2107 (рабочего цилиндра): 1 — корпус; 2 — штуцер; 3 — колпачок; 4 — толкатель; 5 — уплотнительное кольцо; 6 — поршень; 7 —уплотнительное кольцо; 8 — тарелка; 9 — пружина; 10 — шайба; 11 — стопорное кольцо

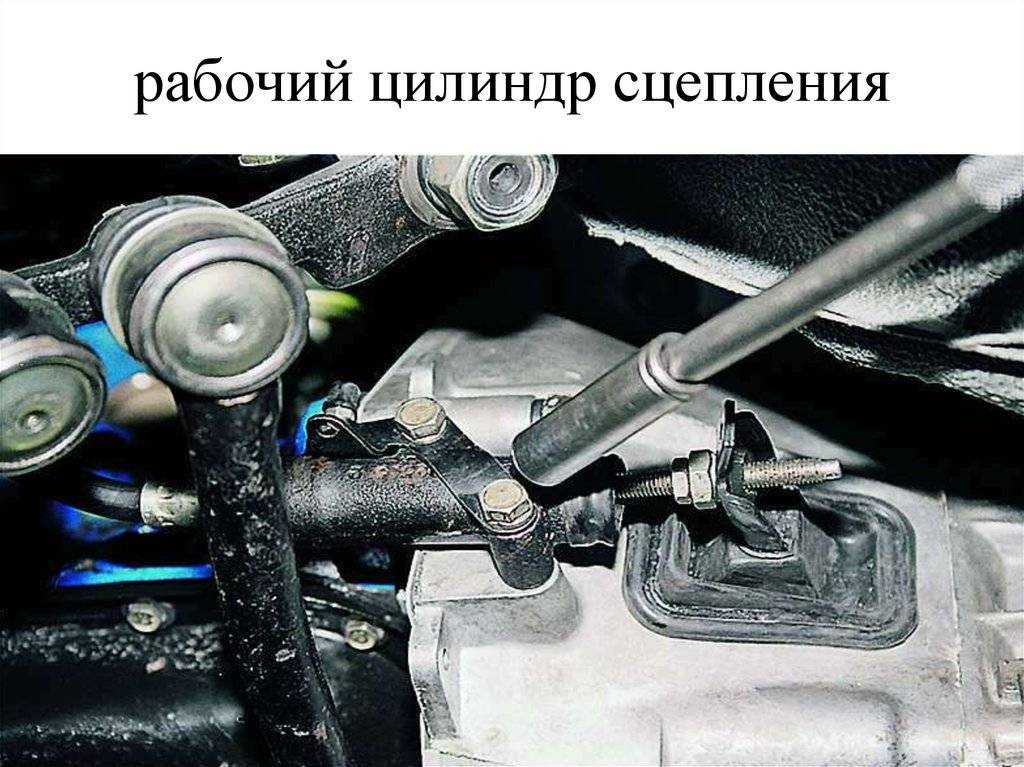

Рабочий цилиндр ваз 2104, ваз 2105, ваз 2107. Снимите защитный резиновый колпачок 3 вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.После проверки приступите к сборке (порядок обратный разборке), смазывайте детали жидкостью для гидропривода лада классика.

• —

Устройство сцепления Ваз 2107, Ваз 2105, Ваз 2104

—

—

—

—

—

—

—

—

Проверка главного цилиндра сцепления

Проверка главного цилиндра сцепления Ваз 2107, Ваз 2105, Ваз 2104

Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

1. В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;

2. В салоне вынуть ручку КПП;

3. Из ямы снять приемную трубу выхлопной системы;

4. Открутить карданный вал от главной передачи, пометить места соединения на фланцах;

5. Открутить поперечину задней опоры коробки передач;

6. Открутить болты крепления КПП (4 штуки);
7. С датчика задней передачи отсоединить провод;

8. Открутить тросик спидометра;

9. Открутить крепление рабочего цилиндра сцепления;

10. Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Установка ремкомплекта главного цилиндра сцепления

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

• Недостаточное выключение сцепления (сцепление ведет)
• Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
• Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон .

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Спасибо за подписку!

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

1. Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
2. Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
3. Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

• преобразует нажатие на педаль сцепления в давление РЖ;
• передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

• рабочая среда;
• цилиндр с поршнем;
• сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Это пояснение нужно для того, чтобы понять, как важно следить за исправностью и чистотой ГЦС. Если забьётся компенсационное отверстие в поршне или в корпусе, внутри цилиндра быстро поднимется температура, которая создаст избыточное давление в главном цилиндре. Оно может выдавить прокладки, и жидкость начнёт подтекать

Педаль станет тугой, а уплотнительные кольца быстрее износятся

Оно может выдавить прокладки, и жидкость начнёт подтекать. Педаль станет тугой, а уплотнительные кольца быстрее износятся.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Регулируем сцепление на ВАЗ 2107: Диагностика и пошаговая инструкция

» data-medium-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=300%2C200″ data-large-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-src=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-srcset=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?w=759 759w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=300%2C200 300w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 759px) 100vw, 759px» />

Учитывая возраст машин, они как никто нуждаются в систематическом ремонте для поддержания работоспособного состояния. Чинить технику такого пробега в современных автосервисах не всегда оправданно с точки зрения финансовой стороны.

Поэтому, многие автовладельцы стремятся устранить поломки самостоятельно, своими силами. Не всегда это у них получается, но на помощь им приходят подобного рода статьи – рекомендации, как эта.

Неисправности гидропривода сцепления ВАЗ 2107

Некорректная работа гидравлического привода приводит к нарушению функционирования всего механизма сцепления.

Сцепление выключается не полностью (муфта «ведёт»)

Если наблюдается затруднённое включение первой скорости, а задняя передача не включается или тоже включается с трудом, необходимо произвести регулировку рабочего хода педали и хода штока РЦС. Поскольку зазоры увеличены, их нужно уменьшить.

Сцепление включается не полностью (муфта «буксует»)

Если при резком нажатии на педаль газа автомобиль разгоняется с трудом, теряет мощность на подъёмах, увеличивается расход топлива, а двигатель перегревается, нужно проверить и отрегулировать рабочий ход педали и расстояние перемещения штока рабочего цилиндра. В этом случае зазоров нет, поэтому их необходимо увеличить.

Муфта работает «рывками»

Если при трогании с места машина дёргается, причиной этого может быть неисправность возвратной пружины ГЦС или РЦС. К таким же последствиям может привести насыщение рабочей жидкости пузырьками воздуха. Следует найти причины нестабильной работы гидравлики управления сцеплением и устранить их.

Педаль проваливается и не возвращается

Причиной проваливания педали обычно является недостаточный объём эксплуатационной жидкости в бачке из-за её утечки в рабочем (чаще) или главном цилиндре. Основная причина этого — повреждение защитного колпачка и проникновение внутрь цилиндра влаги и грязи. Резиновые уплотнения изнашиваются, и между ними и стенками цилиндра образуются щели. Через эти щели жидкость начинает вытекать наружу. Следует заменить резиновые элементы, добавить жидкость в бачок до необходимого уровня и удалить из системы воздух с помощью прокачки.

Регулировка хода педали и толкателя рабочего цилиндра

Свободный ход педали регулируется ограничительным винтом и должен составлять 0,4–2,0 мм (расстояние от верхнего положения до упора толкателя в поршень главного цилиндра). Для установки необходимого зазора ключом ослабляется контргайка винта, а затем вращается сам винт. Рабочий ход педали должен составлять 25–35 мм. Отрегулировать его можно толкателем рабочего цилиндра.

Для регулировки положения педали сцепления с помощью ограничительного винта потребуется мерная линейка и ключ на 10

Длина толкателя рабочего цилиндра напрямую влияет на зазор между торцом выжимного подшипника и пятой корзины, который должен составлять 4–5 мм. Для определения величины зазора нужно снять с вилки выжимного подшипника возвратную пружину и рукой подвигать саму вилку. Вилка должна перемещаться в пределах 4–5 мм. Для регулировки зазора следует ключом на 17 ослабить контргайку, одновременно придерживая регулировочную гайку ключом на 13. В процессе регулировки толкатель должен быть зафиксирован. Для этого у него есть лыска под ключ 8 мм, за которую удобно зацепиться щипцами. После выставления требуемого зазора контргайка затягивается.

Регулировка длины штока рабочего цилиндра позволяет изменить зазор между выжимным подшипником и пятой корзины, а также величину рабочего хода педали сцепления

Какие причины укажут на неисправность

Понять, что в работе главного цилиндра сцепления проявляются неисправности, помогут следующие признаки:

• резкое снижение в бачке уровня рабочей жидкости;
• следы подтеков в области расположения рабочего и основного цилиндра;
• своеобразный «провал» при нажатии педали сцепления;
• невозможность полностью нажать на педаль сцепления.

Среди основных видов неисправностей, которые отметили специалисты, стоит выделить следующие:

• неисправность самого цилиндра;
• изношенность манжетов или поршня;
• наполнение системы некачественной тормозной жидкостью, в составе которой могут быть как многочисленные пылинки, так и переизбыток влаги.

Чтобы устранить причины неисправности главного элемента, впору задействовать два способа – заменить пришедший в непригодность на новый или устранить незначительную поломку самостоятельно ремонтом. Однако стоит понимать, что ремонту подлежат только резиновые манжеты и корпус, да и к тому же ремонт комплектующих не всегда даст ожидаемого результата. Также необходимо отметить, что касается пыльника, то его тоже нужно осмотреть на наличие больших загрязнений. По мнению специалистов, лучше всего полностью заменить цилиндр, тем более что его стоимость не превышает 550 рублей.

Регулировка привода выключения сцепления Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка
