Суппорт нива шевроле ремонт своими руками

Ремонт передних тормозов

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

Снимаем тормозные колодки

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и  была такая ситуация.

Порван пыльник, цилиндр заклинил

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»

После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин. Я выбиваю цилиндры из суппорта через деревянную подкладку

Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи

Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом

Цилиндр выбит из суппорта

Цилиндр без пыльника

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место. Далее одеваем новый пыльник и вставляем цилиндр в суппорт

Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг

Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению. На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным

На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

О необходимости обслуживания суппортов

Часто автолюбители жалуются, что суппорт тормозной передний («Нива»это или другое авто — не суть важно) неэффективен, греется и часто заклинивает. В определенный момент тормоза, которые раньше радовали своего владельца четкостью и безотказностью, вдруг стали капризными

Такие проблемы возникают из-за отсутствия возможности обслуживания этих узлов. Восстановительные работы начинают только тогда, когда машина уже не тормозит.

Если же проводить ТО чаще, то ремонт переднего тормозного суппорта не понадобится. Давайте рассмотрим, по каким причинам суппорт может выходить из строя, как его обслуживать и менять.

Как снять тормозной диск

Для того чтобы поменять вышедший из строя ТД, надо последовательно выполнить ряд действий.

1. Отжать поршень рабочего цилиндра тормозов.
2. Отсоединить суппорт. Для этого, с внутренней стороны ступицы откручивается два крепежных болта.
3. Не отсоединяя тормозных шлангов отодвинуть суппорт, тем самым освободить диск. Тормозные колодки разжать и зафиксировать с помощью струбцины.

4. Зафиксировать суппорт с помощью приготовленной проволоки.

5. На некоторых моделях автомобилей рамка суппорта мешает снятию диска. В этих случаях, требуется открутить крепление рамки и убрать ее.
6. Перед тем как снять ТД со ступицы, надо открутить прикипевший крепежный болт, предварительно смазав место крепления жидкостью WD или тормозной жидкостью, при ее отсутствии. Таких болтов, закрепляющих диск на ступице, может быть один или два. Это зависит от модели машины.
7. После того как крепежные болты удалены, можно приступить к снятию ТД. Часто, он бывает прикипевший к поверхности ступицы. Чтобы облегчить его демонтаж, требуется легким постукиванием молотком добиться его отсоединения от стенки соседней детали.

8. После снятия старого тормозного диска надо обязательно удалить с поверхности ступицы ржавчину, окалину и грязь. Если этого не сделать, то после установки новой запчасти возникнет биение ступицы больше допустимого значения.

9. На освободившееся место установить новый диск. Во время его крепления, для закрутки крепежных болтов используется динамометрический ключ. Усилия при закручивании — 100-120 Нм. Если перетянуть крепеж, то это может привести к радиальному биению ступицы.

10. Сборка тормозного механизма на новом диске производится в обратном порядке.

11. После того как тормозной механизм с новым диском собран, проверяется биение ступицы с диском. Для этого специальный измеритель устанавливается иглой на расстоянии 5 мм от поверхности нового диска, который надо вращать. Биение не должно превышать значения, разрешенного для конкретной модели автотранспорта.
12. Таким же образом меняется ТД на противоположном колесе, а также производится замена задних тормозных дисков.

Опыт показывает, что замена тормозных дисков процесс хоть и трудоемкий, но относительно несложный. Однако, если навыков в обращении с инструментом у водителя недостаточно, лучше обратиться за помощью к профессионалам.

Замена передних тормозных дисков и колодок. Фотоотчет

1. Ставим автомобиль на ровную площадку. Устанавливаем под задние колеса башмаки. Поднимаем машину на домкрате.

Я использовал гидравлический подкатной домкрат. Очень удобная штука и при сезонной замене колес и при ремонте. Обзор домкрата можно прочитать в статье — «Гидравлический подкатной домкрат Stels 3т».

2. Снимаем колесо. Я подложил колесо под машину, сверху положил брус и немного опустил домкрат, для большей безопасности. Снял крышку с расширительного бачка тормозной системы.

Вот как выглядели диски и колодки.

Можно сделать вывод, что в сервисе не ошиблись. Накладки на колодках еле заметны, а на дисках большая выработка.

3. Слегка сжимаем тормозной цилиндр, в моём случае — при помощи отвертки.

4. Болты крепления суппорта тормозного цилиндра я предварительно обработал средством типа WD40.

5. Откручиваем два болта, снимаем суппорт и подвешиваем его на пружину передней стойки.

6. Снимаем тормозные колодки, аккуратно вынимая их из пазов на кронштейне.

7. Предварительно обработав тем же составом, что и ранее болты крепления кронштейна, откручиваем их и снимаем кронштейн.

8. Снимаем тормозной диск, предварительно обработав место примыкания диска и ступицы.

Пришлось применить немного грубой физической силы для того, чтобы снять тормозной диск.

9. Устанавливаем новый тормозной диск и кронштейн.

10. Переставляем со старых колодок на новые противоскрипные накладки.

Ставим колодки в пазы на кронштейне.

Сразу видна разница между старыми и новыми колодками.

11. Сжимаем поршень тормозного цилиндра, чтобы можно было установить суппорт на место.

Для сжатия поршня тормозного цилиндра есть специальные приспособы, но я обошелся применением подручных материалов (деревянный брусок и монтировка).

12. После сжатия — необходимо проконтролировать уровень тормозной жидкости.

На фото — уровень жидкости после замены колодок на одном колесе.

На фото — уровень тормозной жидкости после замены колодок на двух колесах.

Излишки тормозной жидкости необходимо удалить, чтобы он не превышал отметку MAX.

13. Устанавливаем на место суппорт.

14. Можно себя поздравить. Вы поменяли передние тормозные диски и колодки. Ура!

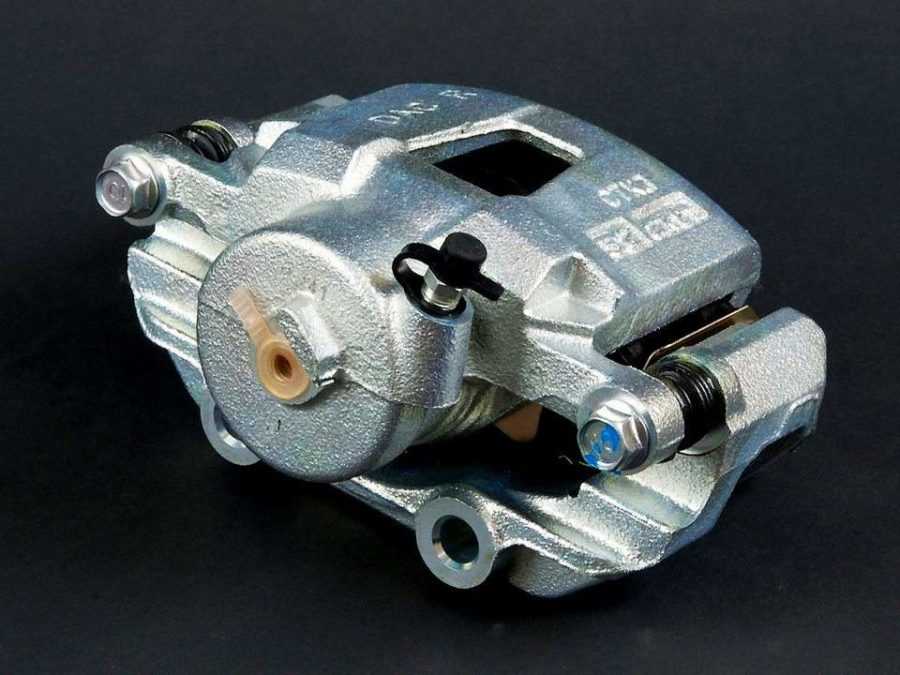

Тормозной суппорт автомобиля: принцип работы и устройство

Как уже было сказано выше, суппорта – это элементы тормозной системы, прижимающие тормозные колодки к тормозному диску в момент торможения. В свою очередь, когда водитель отпускает педаль тормоза, колодки отводятся от диска и колесо свободно вращается. Если просто, при нажатии на педаль тормоза в тормозной магистрали увеличивается давления, которое воздействует на поршень суппорта.

В результате поршни суппортов сдвигаются и прижимают тормозные колодки к тормозному диску с двух сторон. Далее между колодкой и диском появляется трение, которое замедляет вращение колеса.

Если же водитель сильно жмет на педаль тормоза, колодки плотно прижимаются к диску, что приводит к полной блокировке колеса. Также добавим, что суппорта не только поджимают колодки, но и удерживают их в строго определенном положении по отношению к тормозному диску (параллельно).

Идем далее. Что касается устройства, конструкция не отличается сложностью. Более того, в большинстве моделей авто устройство суппорта и принцип его работы практически одинаковые. Итак,  сам суппорт крепится к ступице. Если на автомобиле все тормоза дисковые, тогда на каждом  колесе будут установлены тормозные суппорта. При этом выделяют суппорт тормозной передний и суппорт тормозной задний.

В любом случае, как передний тормозной суппорт, так и задний подключен к гидравлической тормозной системе. Если точнее, к тормозным магистралям подключены поршни, воздействующие на тормозные колодки. Еще следует отметить, что крепления суппорта к ступице автомобиля может отличаться (в зависимости от модели авто).

Как правило, на подавляющем большинстве транспортных средств используется решение, когда устанавливаются две тормозные колодки на каждом колесе (внутренняя тормозная колодка и внешняя тормозная колодка), а сам суппорт имеет двухточечное крепление к ступице. При этом такая конструкция используется как на передней, так и на задней оси (суппорт передний или задний суппорт).

В целом, выделяют два типа суппортов:

• фиксированный суппорт;
• плавающая скоба;

Первый тип представляет собой конструкцию, которая включает в себя стальной корпус, а также расположенные с двух сторон тормозного диска рабочие цилиндры, установленные строго симметрично. В качестве примера рассмотрим передний суппорт.

Корпус такого фиксированного суппорта надежно крепится к поворотному кулаку. Колодки держатся в корпусе за счет особых пружин. В момент торможения поршни поджимают колодки, которые, в свою очередь, прижимаются к поверхности тормозного диска.

Чтобы такая конструкция эффективно работала, важно реализовать подачу тормозной жидкости во все цилиндры одновременно и под одинаковым давлением. Само собой, для реализации такой задачи используется большое количество трубок, шланг и патрубков

С одной стороны, сложная схема гидравлической системы является недостатком, однако с другой  данный тип тормозов является самым эффективным. Именно такая система стоит на мощных авто, спорткарах, на моделях класса «люкс» и т.д. Также всемирно известные бренды (например, легендарная компания Brembo), в первую очередь, выпускают тормозные суппорты данного типа.

Конструкция, где использована плавающая скоба, является массовым и относительно бюджетным решением для авто начального и среднего класса. Дело в том, что производить такие суппорты проще и дешевле.

Основным отличием от дорогого фиксированного суппорта является то, что в устройстве использован кронштейн и, как минимум, один цилиндр на внутренней стороне. В двух словах, одна колодка закреплена в определенном положении. Конструктивно такие тормоза бывают как однопоршневыми, так и двухпоршневыми.

Если просто, сначала поршень прижимает одну колодку к диску, после чего скоба плавающего типа начинает скользить по направляющим и сдвигаться в сторону поршня, тем самым поджимая вторую колодку.

О смазке направляющих

По этому поводу довольно часто среди автомобилистов возникают споры. Одни пользуются медными и графитовыми смазками, другие – литолом. Но ни первый, ни второй вариант нельзя считать верным. Дело в том, что со временем такая смазка для направляющих тормозных суппортов высыхает, что приведет к заклиниванию пальца. Хорошего в этом ничего нет.

Что касается правильной смазки, то желательно брать силиконовую синтетическую высокотемпературную смазку. Такая паста эффективно работает при температуре от -40 до +290 градусах. Что касается медных, графитовых и других смазок, то они используются как антискрипные, но никак не для направляющих. Универсальная смазка для направляющих тормозных суппортов – SLIPKOTE 220-R. Она не коксуется со временем и не высыхает. Обеспечивает поддержание чистоты пальцев и их плавный ход. Смазку нужно выбирать тщательно, ведь если подобрать неправильную, то это может вернуться еще большими затратами.

Заклинивание тормозного суппорта (признаки и причины)

Очевидно, что тормозная система является одной из важнейших в автомобиле. Она играет ключевую роль в обеспечении безопасности водителя, пассажиров и других участников дорожного движения. Автомобиль не сможет остановиться, если тормозные суппорты не будут работать.

Для того, чтобы определить, существует ли риск заклинивания тормозного суппорта, необходимо знать характерные признаки этой проблемы, а также причины ее появления. Это позволит вам устранить неисправность.

4 признака заклинивания тормозного суппорта

Увод автомобиля в сторону

С заклинившим суппортом автомобиль будет уводить в сторону (в ту, с которой расположен неисправный механизм). Этот увод похож на смещение, которое происходит при нарушении углов установки колес, но в данном случае он обычно сильнее и проявляется не только при торможении, но и во время езды. Продолжение эксплуатации автомобиля с заклинившим суппортом очень опасно. Необходимо как можно скорее провести диагностику, чтобы определить, действительно ли причина увода заключается в неисправности суппорта. Возможно, будет достаточно отрегулировать углы установки колес.

Автомобиль самостоятельно замедляется

При заклинивании суппорта часто остаются в таком положении, при котором тормозные колодки находятся в постоянном контакте с тормозными дисками. Это, в свою очередь, приводит к тому, что автомобиль постоянно подтормаживает, даже если вы не касаетесь педали тормоза.

Кроме того, в этой ситуации колодки будут очень быстро изнашиваться, и после полной выработки материала вы услышите писк или скрежет. Проверьте состояние тормозных суппортов. В случае их заклинивания замените необходимые запасные части или суппорт в сборе.

Увеличение расхода топлива

Увеличение расхода топлива может быть результатом неисправностей различных элементов, в том числе и тормозных суппортов. Как уже говорилось, заклинивание суппорта повлечет постоянное подтормаживание автомобиля. Это увеличит нагрузку на двигатель, который будет вынужден расходовать больше мощности для поддержания необходимой скорости. Признак заклинившего суппорта: увеличение смещения автомобиля в одну из сторон при нажатии на педаль тормоза. В некоторых случаях тормозная педаль перестает возвращаться в исходное положение при ее отпускании. Если вы столкнулись с описанными выше явлениями, то очень вероятно, что, как минимум, один из тормозных суппортов заклинил.

Перегрев ступицы колеса

Из-за того, что заклинивший суппорт оказывает давление на тормозные колодки, они находятся в постоянном контакте с диском. Вследствие возникающих сил трения образуется большое количество теплоты. Чем дольше вы будете эксплуатировать автомобиль с заклинившим суппортом, тем сильнее будет нагрев в этой зоне. Если после остановки вы внимательно осмотрите колеса, то, прислонив руку к ступице, вы можете почувствовать, что одно из них нагрелось сильнее остальных. Это явный признак заклинивания суппорта.

Заменить или восстанавливать?

Если регулярно не обслуживать тормозные суппорта, то поршни могут заклинить в цилиндрах. В данном случае не поможет даже ремкомплект суппорта тормозного переднего, тем более что состоит он из пыльника и манжеты. В данном случае необходимо ремонтировать и восстанавливать поверхность цилиндров.

Способ решения данной проблемы зависит от конструкции суппорта, модели автомобиля, а также от самого состояния механизмов. Например, придется купить новый поршень или в самом худшем случае приобретать новый или подержанный суппорт. Это весьма дорогое удовольствие – суппорт тормозной передний правый, и соответственно левый для ВАЗ-2108 обойдется в 2 500 рублей за каждый.

Основные признаки неисправности суппортов, причины и ремонт

Сразу отметим, что суппорт должен быть выполнен из прочных и надежных материалов, также высокой надежностью должны отличаться его крепления и т.д. Повышенные требования к суппортам также выдвигаются и по причине того, что они испытывают сильные температурные нагрузки.

Причина — уже упомянутое выше трение, возникающее в результате контакта колодок и диска. Если просто, при торможении нагреваются диски, колодки, а также сами суппорта. Даже при легком торможении (с учетом особенностей работы тормозной системы и стандартной схемы распределения тормозных усилий) суппорта передние уже могут разогреваться до высоких температур.

Если же водитель резко тормозит или практикует экстренное и затяжное торможение, в этом случае активно используются и задние тормоза. В свою очередь, задние суппорта также будут нагреты

Важно, чтобы суппорта в таких условиях сохраняли прочность, быстро остывали, имели способность эффективно отводить тепло. Это позволяет избежать перегрева тормозов, заклинивания поршней и т.п

Так или иначе, но в процессе эксплуатации автомобиля неизбежно возникают определенные дефекты

При этом водитель должен знать и сразу обращать внимание на признаки, указывающие на возможные неисправности тормозного суппорта

Например, во время проверки, при замене тормозных колодок или во время эксплуатации стало заметно, что тормозные колодки подклинивают в суппорте. Данную проблему можно выявить, сняв суппорт. Если колодки не перемещаются свободно, это может говорить о наличии ржавчины на неподвижных частях суппорта. Именно коррозия часто становится причиной, которая не позволяет нормально перемещаться колодкам.

Чтобы решить проблему, потребуется использовать наждачную бумагу, щетку со стальной щетиной или мелкий напильник. После очистки поверхность необходимо смазать высокотемпературной смазкой для суппортов и направляющих.

При этом важно, чтобы на суппорте не оказалось сильной выработки, так как при условии наличия ямок колодка не будет плотно прижиматься к диску, потеряет возможность отодвигаться от поверхности тормозного диска с нужной скоростью и т.д. Если есть серьезные дефекты, следует сразу покупать новую неподвижную часть суппорта или весь суппорт в сборе (в зависимости от степени износа остальных деталей)

Что касается признаков, которые можно заметить при езде, на возможные проблемы с суппортами указывает возросшее усилие, которое нужно приложить для того, чтобы быстро остановить автомобиль. Также в списке основных симптомов выделяют:

• машину тянет в сторону при торможении;
• педаль «проваливается»;
• тормоза перегреваются;
• ощущаются посторонние вибрации на педали тормоза,
• заметно прихватывание тормозов;
• происходит блокировка задних колес при усилии и т. д.

Причины проблем с тормозами могут быть разными, при этом часто встречается коррозия поршня суппорта. Нередко к ее появлению приводит повреждение пыльника или длительные стоянки автомобиля. Чтобы решить проблему, суппорт нужно снимать и разбирать, после чего вынимается поршень.

Затем поршень шлифуют при помощи пасты или мелкой наждачки, промывают его посадочное место (для промывки подойдет WD-40). Параллельно ставятся новые манжеты.

Бывает и так, что начинают подклинивать направляющие суппорта

Важно, чтобы они перемещались свободно. Чтобы этого добиться, колодки снимаются, далее суппорт собирается, после чего его двигают по направляющим

Если движение затруднено, тогда следует осмотреть сами направляющие (не допускается изгибов, заломов). Если детали в норме, их нужно почистить и смазать (используется особая смазка для суппортов и направляющих).

Еще одной причиной является ситуация, когда поршень в суппорте клинит. Чтобы это проверить, следует отпустить штуцер прокачки уже после того, как заклинило колодки. Если имеет место неисправность, подклинивания не будет. Кстати, на снятом суппорте вдавить поршень обратно очень сложно.

Единственное, что можно сделать, это завести поршень до упора внутрь суппорта при помощи винта

Затем, педалью выталкивать обратно наружу, причем важно следить, чтобы поршень не выпал полностью

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

• Вначале нужно слить тормозную жидкость из главного тормозного цилиндра. Для этого нужно аккуратно открутить болт на ее конце и вовремя подставить под небольшой напор специальную чистую тару. Как только тормозная жидкость перестанет литься, можно попробовать подкачать ее с помощью интенсивно нажатия на педаль тормоза. Благодаря этому, оттуда выйдет дополнительная и довольная большая порция ТЖ, которая не будет мешать нам в дальнейшем.
• Теперь снимите колесо, на стороне которого будут производиться работы по замене, и открутите штуцер тормозной системы от суппорта. После того, как штуцер будет отсоединен, и него могут выйти остатки тормозной жидкости, сливать которые нужно все в ту же емкость.
• Открутите крепления суппорта к поворотному кулаку, разожмите крепления колодок и снимите их. При необходимости замена тормозных колодок производится сразу же.
• Как только суппорт окажется на верстаке, его необходимо разобрать. Для каждой модели этот процесс будет различным, поэтому единственное, что можно порекомендовать всем – это иметь универсальный набор инструментов, с помощью которого можно производить любые виды ремонта.
• После разборки суппорта, из него извлекается тормозной цилиндр и его сальник, а на его место устанавливаются новые детали и суппорт подвергается сборке в обратной последовательности. После его установки, необходимо выполнить заливку и прокачку тормозной системы и только после этого продолжать эксплуатацию автомобиля.

Подведем итоги

Вот мы и немного разобрались с тем, как выполняется ремонт тормозной системы автомобиля. Наиболее уязвимая часть – суппорты. Обусловлено это тем, что они работают при высокой температуре. За день суппорт переживает множество циклов нагревание/остывание. Наибольшую опасность представляют резкие торможения с попаданием в воду. В этом случае может повести основные детали.

Исходя из всего вышесказанного, можно сделать вывод о том, что для нормальной работы тормозных суппортов периодически необходимо:

• осматривать на целостность манжету поршня;
• осматривать состояние поверхности цилиндра;
• смазывать направляющие;
• менять резиновые втулки направляющих;
• очищать от ржавчины места, по которым ходит тормозная колодка.

Если замена задних тормозных колодок выполняется каждые 20 000 километров, то именно через этот интервал необходимо инспектировать суппорты. В некоторых случаях будет достаточно обычного визуального осмотра. Если заметны какие-либо дефекты, то устранить их можно с помощью соответствующего ремкомплекта заднего тормозного суппорта. Осмотр передней тормозной системы необходимо выполнять несколько чаще, так как она более нагружена. Колодки на передней оси изнашиваются на порядок быстрей, так как нагрузки там выше. Поэтому необходимо регулярно смазывать цилиндры, направляющие и менять манжеты. Поддержание тормозной системы в исправном состоянии сделает езду на автомобиле безопасной и комфортной.
