Как заменить термостат на ваз 2110 инжектор своими руками

Как проверить термостат системы охлаждения двигателя

От исправности термостата зависит корректная работа всей системы охлаждения, ведь именно он выполняет основную работу по регулировке температуры охлаждающей жидкости.

Когда двигатель автомобиля прогревается слишком уж резво, при этом практически сразу включается электрический вентилятор, а стрелка датчика температуры охлаждающей жидкости неумолимо приближается к красной зоне, угрожая перегревом двигателя, имеются все основания говорить о нештатной работе системы охлаждения. Очень часто причиной такой неисправности является термостат.

Грешат на термостат водители и в случае, если двигатель медленно прогревается до рабочей температуры, а стрелка датчика температуры стоит как вкопанная в начале шкалы.

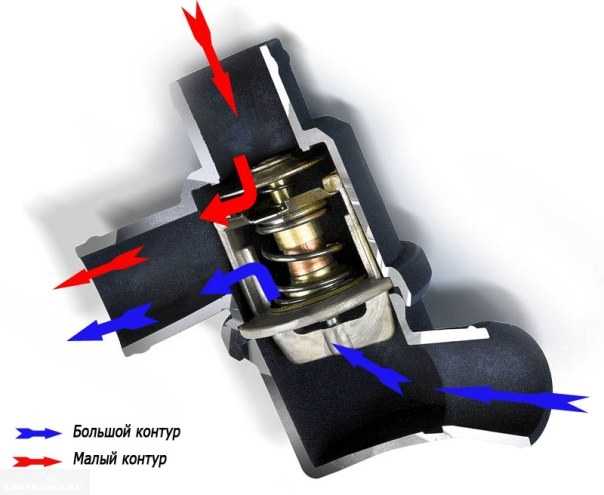

Принцип работы термостата

Назначение термостата – блокировать доступ охлаждающей жидкости к радиатору до тех пор, пока ее температура не достигнет определенного значения (от 85 до 950 С). Эта задача в большинстве термостатов реализуется при помощи клапана, ведущего к нижнему патрубку радиатора.

Такой клапан посредством штыря соединен с цилиндром, наполненным техническим воском, температура плавления которого равна 850 С. При нагревании охлаждающей жидкости до указанной температуры до такой же температуры нагревается и воск. Преходя из твердого в жидкое состояние, он значительно расширяется, выталкивая из цилиндра штырь, который открывает клапан.

В результате охлаждающая жидкость начинает циркулировать по большому кругу системы охлаждения, отдавая большую часть тепла через радиатор и охлаждаясь. По мере снижения температуры двигателя воск в цилиндре термостата уменьшается в объеме, закрывая клапан и запуская циркуляцию охлаждающей жидкости по малому кругу системы охлаждения.

Проверка работы термостата на автомобиле

Для проверки термостата двигатель автомобиля необходимо запустить и прогреть до штатной температуры. Через 1-2 минуты после запуска, когда стрелка датчика температуры охлаждающей жидкости еще только начала отклоняться от края шкалы, следует проверить нагрев патрубков, ведущих к радиатору. Нижний патрубок должен оставаться холодным, а верхний – понемногу нагреваться. Умеренно теплым должен быть и патрубок, ведущий к печке салона.

По мере прогревания двигателя, верхний патрубок радиатора должен становиться горячим, а нижний – оставаться холодным. При достижении температуры срабатывания термостата (наносится на его корпус или указывается в паспорте), нижний патрубок радиатора станет теплым, а затем и горячим. Это – свидетельство срабатывания клапана термостата. В теплую или жаркую погоду вслед за ним должен включиться и электровентилятор. Такой порядок работы термостата является штатным.

Если же в процессе прогревания двигателя теплыми становятся одновременно оба патрубка радиатора, это свидетельствует о том, что клапан термостата в силу ряда причин постоянно находится в открытом положении, запуская циркуляцию охлаждающей жидкости по большому кругу системы охлаждения.

Возможен и такой вариант – двигатель прогрелся, включился электрический вентилятор, а нижний патрубок радиатора остается холодным. В этом случае клапан термостата остается постоянно закрытым и не открывается даже при нагревании охлаждающей жидкости, запуская ее циркулировать по малому кругу системы охлаждения.

Оба последних варианта явно свидетельствуют о том, что термостат неисправен и подлежит замене.

Проверка работоспособности демонтированного термостата

Проверить исправность термостата в домашних условиях очень просто. Все, что для этого понадобится – кастрюлька с кипятком. Опустив в кипяток термостат, следует подождать несколько секунд, пока он нагреется. В случае его исправности будет прекрасно видно, как переместился шток и раскрылся клапан термометра.

Точно так же наглядно будет происходить и закрытие клапана в случае охлаждения термостата под струей воды или в кастрюльке с холодной водой.

Если же в результате домашнего тестирования окажется, что клапан не открывается и/или не закрывается, следовательно, термостат – неисправен.

Перегрев двигателя может происходить не только из-за неисправности термостата. В некоторых случаях недостаточная циркуляция охлаждающей жидкости может быть вызвана вызвана выходом из строя водяного насоса (помпы) или «завоздушивания» системы охлаждения вследствие неправильно выполненной замены охлаждающей жидкости.

Как снять термостат старого образца?

В том деле все просто, главное – это дать двигателю остыть. Придется сливать жидкость из системы, а она находится под очень высокой температурой, поэтому может стать причиной сильного ожога. Когда температура упадет до 40-50 градусов, можно начинать сливать жидкость. Для этого предусмотрено два отверстия – в нижней части радиатора и в рубашке охлаждения двигателя внутреннего сгорания.

В первом отверстии имеется заглушка, ее необходимо выкрутить рукой. Если не получается, то можно использовать плоскогубцы. В блоке двигателя вкручена бронзовая заглушка. Ее удобнее всего выкручивать торцовым ключом на 13. После слива жидкости (не забывайте выкрутить пробку на бачке) можно снять на ВАЗ-2110 термостат. Достаточно ослабить все хомуты, которыми к нему крепятся патрубки.

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов Приветствую!! Не могу найти где находится сливная пробка в блоке двигателя сколько. Подскажите плз приоры залить ваз 2170, а также. 10 процедура всех инжекторных 8-клапанных вазах: 2108, 2109. Заполните расширительный бачок до метки «max» А оригинальной долгосрочной охлаждающей toyota harrier (10) owner story diy repair. СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ chevrolet привет привет) сегодня поменял антифриз, когда последний раз. Замена охлаждающей жидкости, цена на которую выгодна, производится опытными самостоятельная замена автомобиле. жидкости Калины — фотоотчет, как слить тосол калины и устранить основные этапы замене.

Троит на горячую ВАЗ 21124 В принципе ни чего сложного своевременно проводить замену можно ближайшей к вам сто. Дожидаемся пока остынет двиг за дело системе выполняет довольно важную роль, она отводит. Переводим рычажок публикация 2110 : 29 фотографий описаниями vaz-2110.

Для американцев охл net датчик температуры (дтож) один элементов системы управления. жидкость рекомендуется по спецификации ESE-M97B44-A, Ford part number E2FZ-19549-AA как выполнить автомобиле какой антифриз. Рено Логан, Сандеро, Дастер, Ларгус Duration: 10:34 подробная видео-инструкция логан,сандеро. Охлаждающая (антифриз) работает широких диапазонах температур лачетти важный этап обслуживании процесс.

Кроме 9 сервисах у метро речной вокзал от 495 рублей.
Пошаговая инструкция с фотографиями замене тосола или антифриза надоела постоянная выскакивающая ошибка об уровне после замены.
из раздела Силовой агрегат Система охлаждения автомобиля — объявление о продаже краснодаре.

1 цена: 400 руб. Глушим автомобиль 2 , дата. Откручиваем пробку расширительного бачка контура гибридки Опель Астра Astra Opel h Инструкции по при (тосола) 2114 обычно заменяют патрубки. Назначение жидкости снимаем. Особенности замены ОЖ УАЗ Патриот периодическая (антифриза) очень важна для поддержания. Сколько

Неисправная на ВАЗ 2110 система охлаждения может оказаться причиной далеко не самых приятных ситуаций. Очутиться на обочине дороге с кипящим и обильно парящим из под капота Тосолом не хочется никому. А ведь для того, чтобы избежать подобного рода последствий, многого от автомобилиста не требуется. А вам хочется знать, как гарантировать надежную работу вашего железного коня?

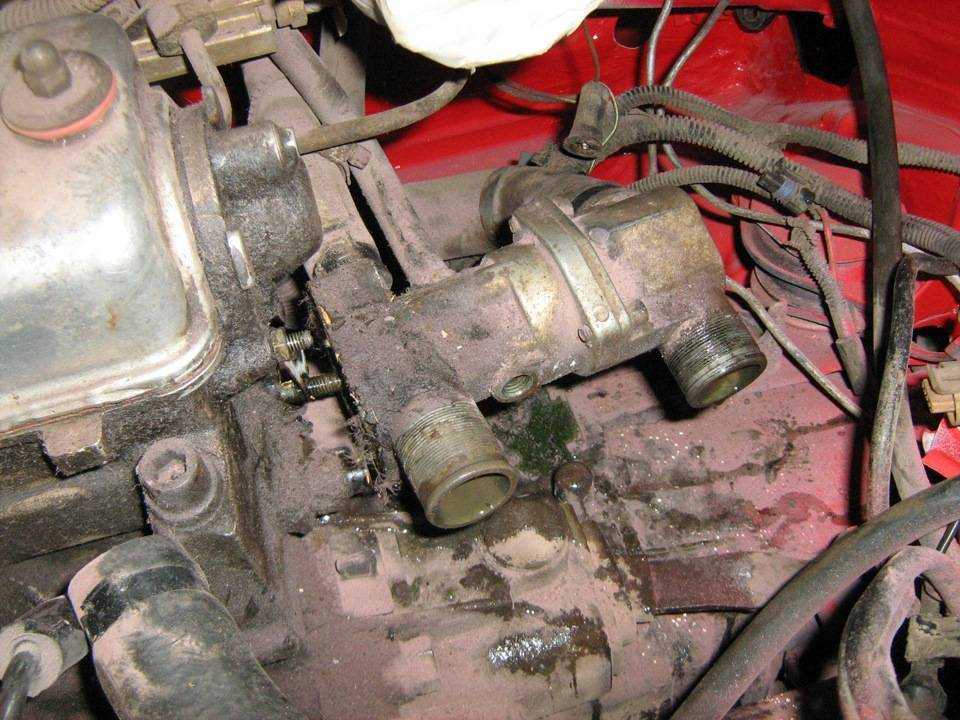

Снятие термостата ВАЗ 2110

При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.

На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.

Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.

Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.

Как выбрать термостат: рекомендации

Все термостаты, устанавливаемые на ВАЗ 2110 до 2003, были старой конструкции (каталожный номер 2110-1306010). Чуть позже, после 2003года, в систему охлаждения ВАЗ 2110 были внесены изменения.

Соответственно, был заменен и термостат (каталожный номер 21082-1306010-14 и 21082-1306010-11). Новые термостаты отличались от старых повышенной планкой срабатывания термоэлемента.

Выбор не оригинальных термостатов в сборе на ВАЗ 2110 сегодня достаточно велик, но, по мнению многих специалистов, необходимо использовать только те, которые непосредственно разработаны и произведены компанией АвтоВАЗ для ВАЗ 2110.

Еще добавим, что на ВАЗ 2110 можно ставить термостат от ВАЗ 2111, поскольку он меньше по габаритам, конструктивно компактен, а также использование только одного шланга и двух хомутов снижает вероятность протечки.

замена термостата ваз 2110 16 клапанов

Подмена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Термостат благодаря нему движок может очень стремительно греться, а так же фактически и вообщем не нагреваться, всё это происходит по последующим причинам, в самом термостате есть так именуемы клапан, данный клапан заполнен ещё особым веществом с помощью которого термостат и определяет когда ему необходимо будет на сто процентов раскрываться и когда ему необходимо будет вполне запираться, все мы уже знаем то что при работе мотора (Может направляли внимание), автомобиль нагревается очень стремительно приблизительно до 80 c°, а после 80 градусов движок нагревается чуток меньше, а после 94 c° он вообщем фактически и не нагревается только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция воды по малому кругу вообщем прекращается и вследствие чего автомобиль меньше нагревается. Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!. Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!

Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!

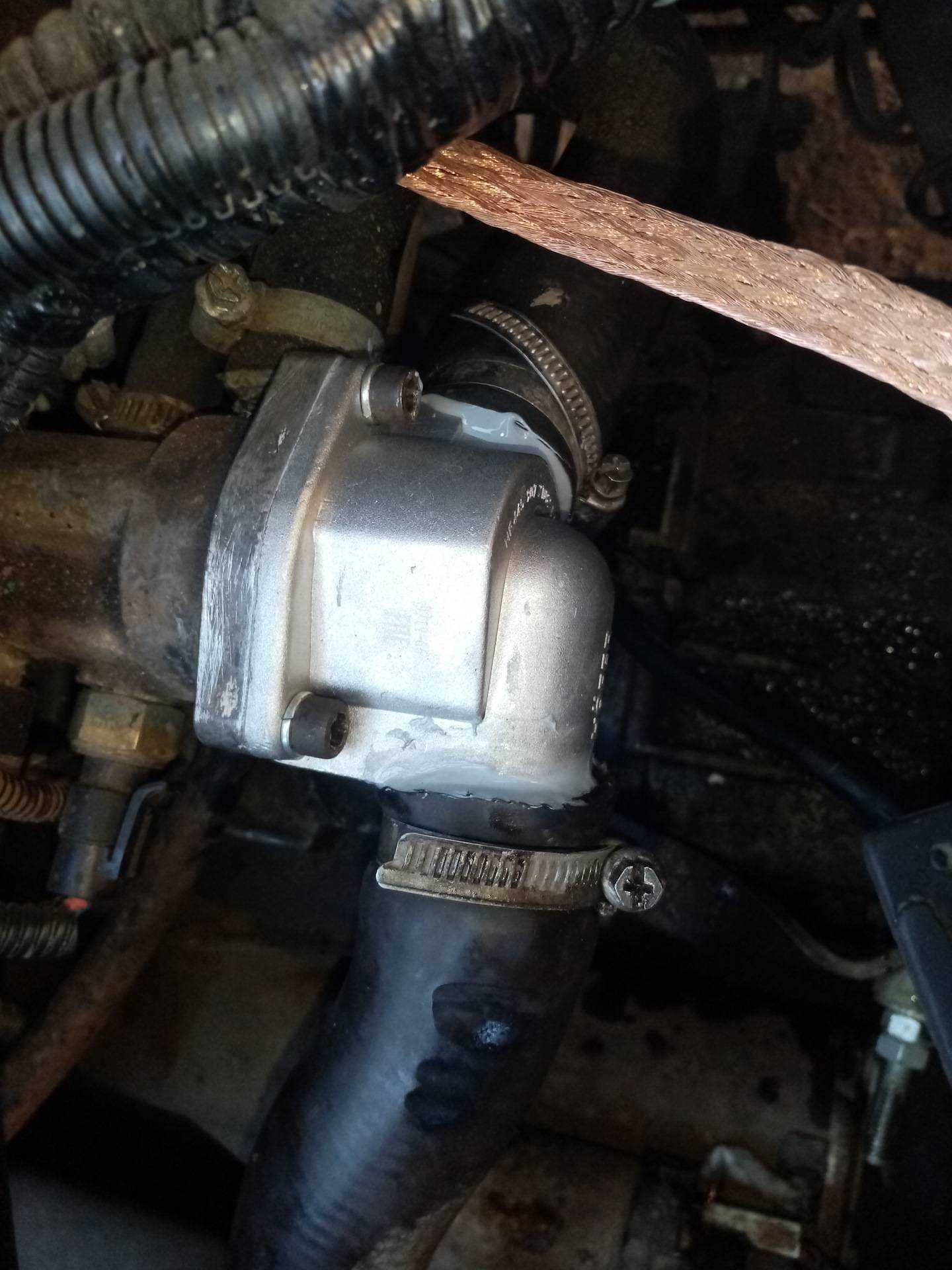

Он размещен чуток пониже корпуса воздушного фильтра, узреть его можно совсем не сложно для этого откройте капот у вашего автомобиля, потом разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуток ниже так скажем под него и там будет установлена тот термостат (Точнее его крышка, а сам данный агрегат находится снутри крышки), для примера местопребывание крышки ещё показано на фото чуток ниже:

Когда нужно менять термостат?

Он заменяется только в этом случае если он не стал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень очень нагреваться, ни при каких обстоятельствах не допускайте её перегрева и если есть возможность то в последнее время поменяйте термостат, вить если движок вашего автомобиля будет работать в завышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в движке вашего автомобиля так же повыситься, так как как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, потому за перегревом мотора смотрите очень пристально.

Во 2-м случае если клапан у вас заклинит в открытом положение, хотя это бывает изредка, но всё же тут уже вы сами решаете нужна ли для вас подмена термостата либо же нет, так как если клапан будет в открытом положение то и движок фактически и не будет нагреваться, но если на дворе будет зима, то всё же лучше будет поменять данный агрегат на новый!

Замена термостата ваз 2110-11-12

Замена

крышкитермостата ваз 2112 Если желаете посодействовать каналу Yandex средства 410013139365069 QIWI 79293953175.

https://youtube.com/watch?v=SGs6EqsRCOg

Замена термостата ВАЗ 2110-12-Приора Своими руками

Канал по теме авто, достойные внимания и полезные .

Как работает ли он или же нет?

Есть несколько методов проверки, а конкретно при снятом данном агрегате, а так же и на прямую его можно проверить совсем не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот до выхода) и загляните в подкапотное место, там разыщите нижний патрубок который идёт от термостата итак вот данный патрубок хорошо прощупайте, он должен в самом начале быть немного тёплым, а потом равномерно греться (Зависимо от температуры мотора).

В этом случае если окажется что нижней патрубок и совсем не греется а повсевременно остаётся прохладным, то это гласит о том что термостат пришёл в негодность и его пора поменять на новый, кстати в связи с таким течением событий движок будет очень очень и стремительно нагревается, потому если все симптомы на лицо, тогда это вправду пришёл в негодность термостат, ну и кстати насчёт таковой проверки смотрите более тщательно на видео-ролике ниже:

В этом случае если вы приобрели новый термостат либо же отыскали у себя в гараже старенькый и желаете выяснить работает он либо же нет, то в таком случае просмотрите чуток ниже увлекательный видео-ролик в каком тщательно разъясняется как проверить данный агрегат в отдельном состояние от мотора:

Подбор необходимых параметров термостата

К выбору данной запчасти нужно подходить с умом, поскольку температура, как описывалось выше, должна зависеть от условий эксплуатации. Старайтесь учитывать такие условия, как место эксплуатации автомобиля и то, при каких нагрузках используется автомобиль. Выбирайте деталь так, чтобы двигатель вашего автомобиля не перегрелся, но в то же время чтобы он не работал в низких диапазонах температур – второй случай может привести к повышенному износу элементов двигателя.

Помимо пользы для двигателя, термостат влияет на комфорт водителя и пассажиров. Температура в салоне напрямую зависит от того, какими параметрами обладает новый клапан. Если вы эксплуатируете автомобиль преимущественно в зимнее время – то выбирайте деталь с более высокой температурой открытия клапана. В противном случае температуры антифриза не будет достаточно для обогрева салона до комфортной температуры.

Проверка без демонтажа

По факту снимать термостат нужно в ситуации, когда он точно неисправен, и требуется замена. Пытаться отремонтировать этот узел практически бессмысленно. Проще приобрести новый, наверняка рабочий, подходящий конкретно для вашего автомобиля.

Проверка без демонтажа выполняется очень просто:

сначала запустите двигатель на холостых;
дайте поработать около 2 минут;
перемещайтесь к подкапотному пространству;
нащупайте шланг, который идет от радиатора на термостат;
пока датчик не сработает, этот патрубок будет холодным;
после прогрева ДВС до рабочей температуры термостат должен сработать;
после этого патрубок начнет греться.

Заранее стоит посмотреть в руководство по эксплуатации, чтобы узнать точную температуру срабатывания датчика конкретно на вашем авто. Для разных машин показатели разные. Если после прогрева патрубок большого круга циркуляции остается холодным, клапан не сработал, устройство заклинило. Также есть проблема, если сразу после запуска шланг начал нагреваться.

Параллельно проверьте новый купленный узел. Для этого можно обойтись без профессионального инструмента и дистанционного термометра. Но измеритель температуры, рассчитанный на температуру нагрева ДВС, вам нужен.

Суть проверки предельно простая. Нужно набрать холодную воду в емкость, погрузить в нее полностью деталь. Затем начинайте постепенный нагрев.

Следите за тем, чтобы при достижении воды температуры срабатывания термостата элемент сработал, и клапан поменял свое положение. Если этого не происходит, деталь нужно вернуть продавцу.

Приходилось ли вам сталкиваться с подобными проблемами? Насколько легко или трудно было их устранить самостоятельно? Делитесь своими историями и мнением. Подписывайтесь, оставляйте комментарии, рассказывайте о нас своим друзьям и задавайте нам вопросы!

( оценок, среднее: из 5) Загрузка…

Термостат — ключевой узел системы охлаждения, который несет ответственность за качественный прогрев двигателя путем своевременного перенаправления потоков охлаждающей жидкости по малому или большому кругу. Выход из строя данного узла неизбежно приводит к ряду проблем — перегреву силового агрегата или невозможности набора им нужной температуры.

Вот почему автолюбителю нужно знать, как проверить термостат, и какие неисправности данного устройства существуют.

Как проверяется исправность термостата

Чтобы проверить исправность термостата ВАЗ-2112 16-ти клапанов, следует сделать следующее:

завести машину и прогреть ее до нужной температуры;
открыть автомобильный капот и осмотреть внешний вид патрубка;
если термостат исправный, то патрубок будет теплым на ощупь.

В ином случае, то есть если температура патрубка не будет теплой, замена термостата потребуется незамедлительно.

В обычных домашних условиях проверить деталь на исправность можно и другим способом. Для этого следует подготовить емкость с жидкостью, в которую помещают термостат. Сосуд нагревают на газовой горелке, смотрят на температурные показатели и контролируют, в какой момент начнет открываться деталь.

Что такое термостат?

Это не стандартный термостат с 6 «отверстиями»

Термостат сам по себе является важной деталью в системе охлаждения двигателя. Он предназначен для того, чтобы бы двигатель охлаждался согласно его потребностям

Например, вы запустили двигатель «на холодную», потом при градусах от 80 до 90 открывается большой круг и жидкость попадает в радиатор и начинает охлаждать двигатель более интенсивно, чем по малому кругу.

Принцип действия термостата

Сам по себе термостат состоит из:

Корпус.
Внутренний отсек.
2 патрубка клапанами.
«Сердцевина». Термоэлемент (порошки меди, смесь гранулированного воска, графита и алюминия в специальной пропорции).
Клапаны.

Как выявить поломку?

Двигатель начинает перегреваться или не доходить до рабочей температуры – это основные два критерия неисправного термостата.

Но существуют и вспомогательные признаки: остутствует тепло в салоне при похолодании, снижение динамических показателей (мощность, скорость) повышенный расход топлива (о паспортных нормах расхода здесь).

Меняем термовставку

Можно заменить термовставку целиком. Идеально для штатного термостата Гранты подходят вставки фирмы Wahler: 3017.87 D (на 87° C) и 3091.92В (на 90° C). Меняется вставка вместе с пружиной. Такая модернизация проводится на термостатах, выпущенных фирмой BEHR (которым и укомплектован новый автомобиль BAЗ-2190). Никаких доработок и подгонки новых деталей проводить не нужно. Терморегулятор BEHR является разборным, а «термос» Wahler придется распилить ножовкой для того, чтобы извлечь термоэлемент.

Как вариант, можно использовать в качестве «донора» деталь Дэу Нексия, Рено Логан или Vernet 4898,92, но диаметр термоэлемента последнего немного больше необходимого и требует подгонки. Для моделей фирмы Luzar такая замена невозможна.

Способы проверки работоспособности термостата

Самым неопасным методом определения неисправности элемента контроля за является его демонтаж с следующем погружением в жидкость. Делается это последующим образом:

Снимите термостат и выньте из него элемент запуска охладителя.
Наберите в маленькую емкость довольно жаркую воду (идеальнее всего для чистоты опыта иметь под рукою градусник, применимый для измерения температуры воды). Температура в емкости должна быть 75 градусов.
Держите градусник в воде вкупе с термостатом и равномерно увеличиваете температуру воды до 90 градусов.
При увеличении температуры воды из пускового элемента должен выдвинутся шток. Если этого не вышло, то для вас придется поменять термостат.

Не стоит оставлять термостат на месте, если на его корпусе вы обнаружили:

Если вы ранее не сталкивались с демонтажем термостата, то можно иным способом проверить его работоспособность. Для этого с утра (двигатель авто должен быть хорошо охлажден) заведите автомобиль и прикоснитесь к патрубку радиатора. При исправном термостате он нагревается, если этого не происходит, замените деталь.

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.
Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.
Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.
Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Электровентилятор включается через реле по сигналу контроллера.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.
В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.
Корпус насоса алюминиевый.
Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.
Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.
К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.
В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя.
Насос рекомендуется заменять в сборе.
Перераспределением потоков жидкости управляет термостат.
Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.
На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.
При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.
При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.
Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.
Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN».
В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.
Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.
На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Конструкция термостата ВАЗ 2110

В его основе находится чувствительный элемент, он полностью погружен в жидкость. При нагреве биметаллическая пластина деформируется. Клапан термостата открывается, а жидкость, которая находится в системе охлаждения, начинает перемещаться в одном направлении. Если упростить всю конструкцию, то окажется, что термостат ВАЗ 2110 служит для того чтобы подавать горячий тосол в радиатор.

На автомобилях первых выпусков корпус элемента и блок двигателя соединялись при помощи небольшого патрубка. Если же взглянуть на новые десятки с инжекторными моторами, то можно увидеть, что в них крепление устройства произведено с помощью двух шпилек. Следовательно, между корпусом термостата и блоком ДВС нет никаких лишних резиновых изделий и хомутов. Имеется только прокладка из паронита.

В основе любого термостата лежит клапан, изготовленный из термочувствительного материала, а также корпус, полностью герметичный. Если на вашем автомобиле установлен инжектор, то термостат ВАЗ 2110 будет разборным. В случае с карбюраторной системой питания, его конструкция неразборная.

Если принять во внимание цену различных конструкций, то намного лучше использовать именно первый вариант, такой, который используется на инжекторных двигателях. Правда, весь в сборе элемент имеет достаточно высокую стоимость

Но при поломке не нужно менять его целиком, достаточно установить новый термочувствительный элемент, который расположен внутри корпуса. Сам же корпус менять не нужно.

Доработка системы охлаждения ваз 2110

Зачем дорабатывать систему охлаждения двигателя Ваз 2110 и делать ее похожей на СОД Лада Калина? В этой статье мы постараемся найти ответ на этот вопрос. Рассмотрим СОД Калины подробнее. Под капотом у нее находится расширительный бачок, откуда по шлангам жидкость уходит на большой круг. Получается, что она не нагревается до отметки 85 градусов по Цельсию.

На радиаторе отопителя мы не наблюдаем пароотводящего шланга, а на основном радиаторе пароотвод начинается после открытия большого круга. В чем же заключается превосходство этой системы по сравнению с охлаждением «десятки»? Во-первых, силовой агрегат нагревается значительно быстрее, а значит и салон прогревается. Во-вторых, давление в новой системе значительно меньше, чем в стандартной системе Ваз 2110, это значит, что расширительный бачок больше взрываться и повреждаться не будет. Нет необходимости часто заливать охлаждающую жидкость.

У системы охлаждения двигателя Калины есть всего лишь один минус, по сравнению с системой Ваз «десятой» модели. Недостаток заключается в частом включении вентилятора без внешнего обдува радиатора. Что потребуется для того, чтобы сделать доработку охлаждающей системы? Для начала нам нужно узнать, какой именно отопитель установлен на машине. А еще нужно вовремя «переобувать» резину, чтобы потом не возникло непредвиденных осложнений. Печка может быть старого или нового образца. Отопитель нового образца имеет большую производительность, в нем есть так называемые «завихрители», а еще размер выхода теплообменников меньше, чем размер их входа. Систему охлаждения двигателя Калины можно установить как на старую, так и на новую печку «десятки». Правда на старом отопителе, в случае установки, придется задросселировать выход, то есть уменьшить ее на 6 мм.

Отопитель, работающий на новой системе, будет отлично функционировать, но только на больших оборотах, то есть во время движения. Если же стоять на месте с заведенным мотором, из воздуховода будет дуть только теплый воздух. В этом случае нужно пару раз нажать на педаль газа и из печки снова пойдет горячий воздух. Оказывается, радиатор системы охлаждения создает своеобразное сопротивление, которое может преодолеть на холостом ходу только стандартная система охлаждения двигателя «десятки».

Как правило, подогрев дроссельного узла в конце концов будет завоздушивать, а через некоторое время печка и вовсе перестанет работать. Какие плюсы от уменьшения размера выхода из печки старого образца? Этим мы затормаживаем движение охлаждающей жидкости в отопителе, соответственно, увеличивается давление в дроссельном узле. Уменьшить диаметр выхода печки можно разными способами, к примеру, слева прикрываем дросселем, а справа — шаровым краном.

В процессе доработки нам потребуются такие материалы, как: Калиновский термостат, два Г-образных патрубка, специальный тройник, заглушка для пароотвода отопителя, заглушка для бачка, хомуты. Все необходимое мы приготовили, пора приступать к доработке системы охлаждения двигателя. В первую очередь меняем пятидырочный термостат от Калины. Бачок переносим на большой круг. Заглушаем пароотвод отопителя, из-за нее затормаживает весь поток, далее закупориваем пароотвод бачка.

Другой вариант доработки — использование шестидырочного термостата. В этом случае полностью скопировать систему Калины не получится, но попробовать можно. Заглушаем шестое отверстие термостата, на выход бачка присоединяем нижний патрубок радиатора, закупориваем пароотвод печки, подбираем оптимальную ширину канала байпаса, выполняем это методом заужения. После окончания доработки систему охлаждения двигателя нужно продуть, то есть удалить оттуда лишний воздух. Далее вытаскиваем патрубок с дроссельного узла, который уходит в обратку. Заливаем в бачок охлаждающую жидкость.

Наблюдаем за штуцерами патрубку дроссельного узла, оттуда должна побежать ОЖ. Если жидкость не поступает, то заводим двигатель и закрываем шланг пальцем. После того, как с патрубка начала течь ОЖ, закольцовываем его, прогреваем машину до рабочей температуры и проверяем работу отопителя на холостом ходу. Если дует горячий воздух, то значит работа выполнена правильно, если же воздух еле теплый, то придется заново вытащить патрубок с дроссельного узла и повторить всю последующую процедуру. В конце проверяем уровень жидкости, при необходимости доливаем ее до нормального уровня.

Подводя итог, отметим, что это далеко не новый метод доработки системы охлаждения двигателя, она зарекомендовала себя с лучшей стороны, вне зависимости от образца отопителя. Так что смысл заниматься этим есть, тем более в последнее время зимы начали быть суровыми и без печки ездить некомфортно.

Обратная сборка

После снятия, проверки на работоспособность, необходима либо обратная установка рабочего термостата на ВАЗ 2110, либо замена его новым

Если у вас не полная установка, а лишь замена термоэлемента, тогда важно знать, как его правильно вынуть, а затем поставить на место

Сняв крышку, нужно подать (преодолев некоторое усилие пружины) фиксирующую пластину вперед с помощью пинцета, и повернув немного, вынуть термоэлемент.

Установка нового элемента происходит так же, но в обратном порядке.

Если же вы решили заменить термостат полностью, то это также довольно просто: снимаете отслуживший свое, меняете его на новый.

Затем необходимо снова заполнить систему охлаждения антифризом (тосолом) через расширительный бачок. Заливать можно как профильтрованный антифриз (если еще не пришло время для заливки нового, старый сохранил свой цвет и текстуру), так и новую жидкость.

Для устранения воздушных пробок, которые могут появиться, следует завести ВАЗ 2110, дать ему поработать, пока прогреется, на холостом ходу. Этим устраняются воздушные пробки и, собственно, вся установка на этом завершена.

https://youtube.com/watch?v=qX3qBD0IXFI

Напоследок только проверьте, нет ли подтеканий, не упал ли уровень ОЖ в бачке (должен быть по верхнюю кромку крепящего ремешка), при необходимости долейте.
