Диафрагма усилителя тормозов ваз 2108

Устройство системы торможения

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

1. Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра. Это создает эффект торможения.
2. Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
3. Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
4. Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
5. Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
6. Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Проверка тормозов

После прокачки главного тормозного цилиндра, а также рабочих цилиндров необходимо проверить работоспособность тормозов прежде, чем отправится в поездку. Итак:

• Первое – педаль. Она должна брать высоко. Сделайте несколько качков педалью, затем нажмите и проверьте не падает ли педаль при длительном нажатии. Если падает, повторно качаем тормоза или ищем другую причину (проводим диагностику тормозной системы).
• Перед тем, как выехать из гаража, нажмите несколько раз на педаль.
• Выберите подходящий просторный участок для проверки тормозов.
• Немного разгоните автомобиль (на первой передаче будет достаточно).
• Отпустите руль и нажмите на тормоза. Если тормоза работают правильно, то тормозить будут все колеса (видно по следам торможения) и автомобиль не будет уводить в сторону.
• Если уводит, значит, одно колесо срабатывает слабее. Причиной этому может быть наличие воздуха в тормозном контуре колеса или же неисправность тормозных элементов (рабочий цилиндр, поршень или колодки).

Просмотрите видео, в котором ясно показывается, как прокачать тормоза. Следите за состоянием автомобиля, и он послужит вам долго и безопасно!

Как прокачать главный тормозной цилиндр на ВАЗ 2110

Прокачка ГТЦ на ВАЗ 2110 производится теми же способами, что и для колесных тормозных цилиндров. Но так как при этом обязательно проводится замена ТЖ на новую, желательно перед прокачкой:

1. Открыть штуцеры.
2. Поочередно продуть все трубки магистралей компрессором или насосом, чтобы выгнать остатки старой ТЖ.
3. Установить ГТЦ и присоединить к нему трубки.
4. Прокачать тормоза ВАЗ 2110, следуя одной из вышеизложенных инструкций.

Помимо избавления от остатков старой жидкости, продувка магистралей позволяет прочистить их от отложений. Для максимального эффекта прочистки можно отсоединить трубки от цилиндров и продувать их в таком положении. Это позволит избежать попадания загрязнений из трубок в тормозные цилиндры.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.

Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Устройство и принцип работы вакуумного усилителя тормозов автомобиля Ваз-2110

При выходе из строя вакуумного усилителя значительно возрастает усилие на педаль тормоза, что негативно сказывается на управлении автомобилем. Для ремонта вакуумного усилителя требуется специальный инструмент, поэтому рекомендуется заменять его в сборе. Для проверки работы вакуумного усилителя при неработающем двигателе нажмите на педаль тормоза 5-6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, первым делом проверьте герметичность соединений вакуумного шланга и работу обратного клапана.

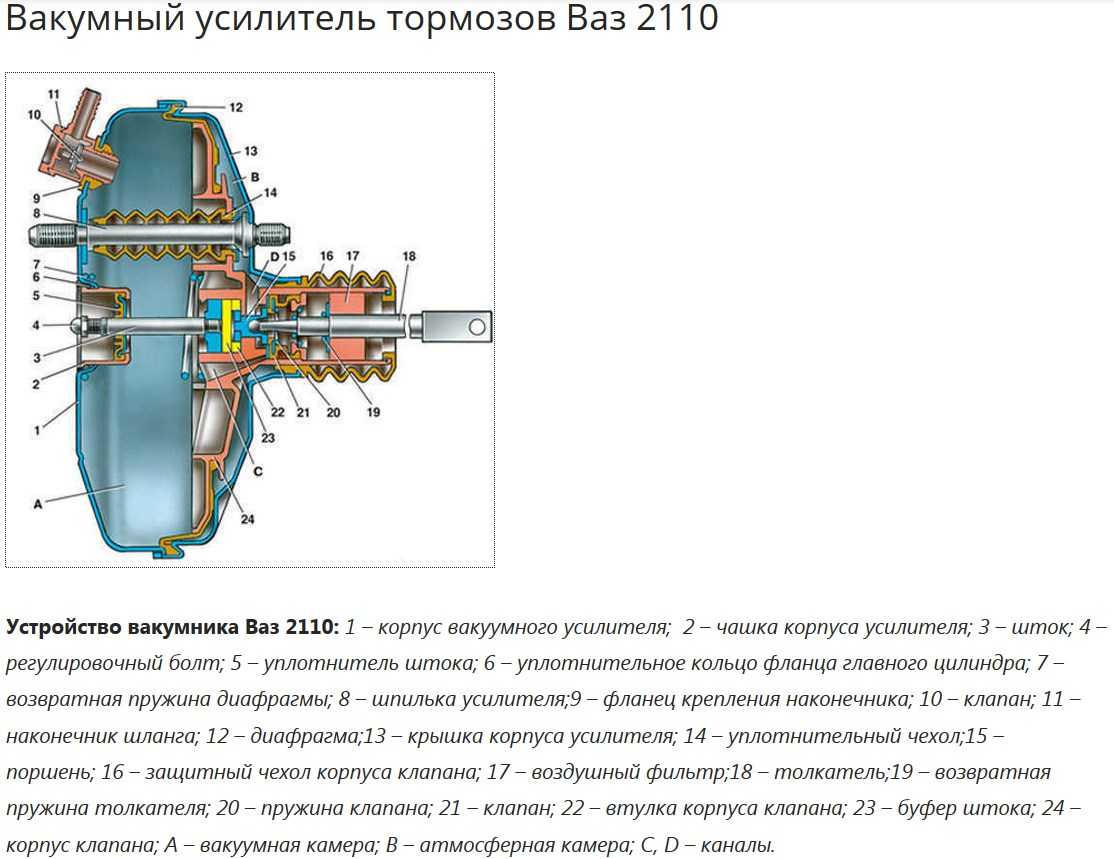

1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя;  3 — шток;  4 — регулировочный болт;  5 — уплотнитель штока;  6 — уплотнительное кольцо фланца главного цилиндра;  7 — возвратная пружина диафрагмы;  8 — шпилька усилителя; 9 — фланец крепления наконечника;  10 — клапан;  11 — наконечник шланга;  12 — диафрагма; 13 — крышка корпуса усилителя;	14 — уплотнительный чехол; 15 — поршень;  16 — защитный чехол корпуса клапана;  17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя;  20 — пружина клапана;  21 — клапан;  22 — втулка корпуса клапана;  23 — буфер штока;  24 — корпус клапана;  А — вакуумная камера;  В — атмосферная камера; С, D — каналы
Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг. Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18. При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра. При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Как самостоятельно выполнить замену передних и задних колодок на ВАЗ 2108

Процедура замены передних тормозных колодок не сложная, под силу автовладельцу без опыта в обслуживании техники. В случае отсутствия свободного времени или необходимо устранить более сложную поломку — воспользуйтесь услугами СТО.

Подготовительный этап:

• набор автомобильных инструментов,
• противооткатные башмаки,
• набор новых колодок.
• Если тормозная жидкость сменила цвет, сильно загрязнена — лучше обновите ДОТ-4.

Последовательность действий при выполнении замены:

• Автомобиль устанавливаем на ровную платформу, площадку. Использовать смотровую яму, дорожную эстакаду не целесообразно;
• Устанавливаем противооткатные башмаки в целях безопасности, поддомкрачиваем левое колесо, снимаем его;
• Оцениваем состояние каждой из двух тормозных колодок;
• Мастера СТО рекомендуют заменять две колодки одновременно. Оставлять изношенную в паре с новой нецелесообразно и неэффективно. Отгибаем стопорную шайбу с тыльной стороны тормозного суппорта;
• Накидными ключами выкручиваем верхний и нижний болты на суппорте;
• Извлекаем тормозной шланг. Проводим дефектовку. При наличии повреждений, трещин, изгибов он подлежит замене новым. В противном случае будет разгерметизация системы;
• Раскрываем тормозной суппорт, извлекаем старые, изношенные колодки;
• Проводим профилактику, очищаем диск, протираем ветошью. Если поверхность диска сильно деформирована, имеются борозды — заменяем новым. Оставлять в прежнем виде крайне нежелательно, эффективности от новых колодок не будет;
• Отжимаем в начальное положение тормозной поршень, чтобы обеспечить запас места для новых колодок;
• После укладки колодок, закручиваем верхний и нижний болты крепления. Ставим стопорное кольцо.

Процесс замены окончен. С целью минимизации расходов на обслуживание, приобретайте ремкомплект передних и задних тормозных колодок одновременно. Покупка по отдельности обойдется на 10 – 15 % дороже.

При условии соблюдения рекомендаций, покупке оригинальных запчастей средний срок эксплуатации колодок составляет 30 – 35 тыс. км. пробега.

Наблюдается торможение одного из колес при езде

Чаще всего к такой поломке приводит разрушение стягивающей пружины на заднем тормозе. Испорченную придется снять и поставить на ее место новую.

Также нередко поршни в колесных цилиндрах ненадлежащим образом функционируют, если внутрь попала грязь или они начали ржаветь. Чистка и промывание устранит неисправность.

Иногда притормаживание случается из-за ослабления болтов, крепящих направляющие колодки непосредственно к поворотному кулаку. Если их вновь затянуть или заменить на новые, то неполадка будет устранена.

И, наконец, это может произойти из-за того, что неправильно была отрегулирована стояночная система тормозов.

Тормозной механизм переднего колеса

1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Вакуумный усилитель

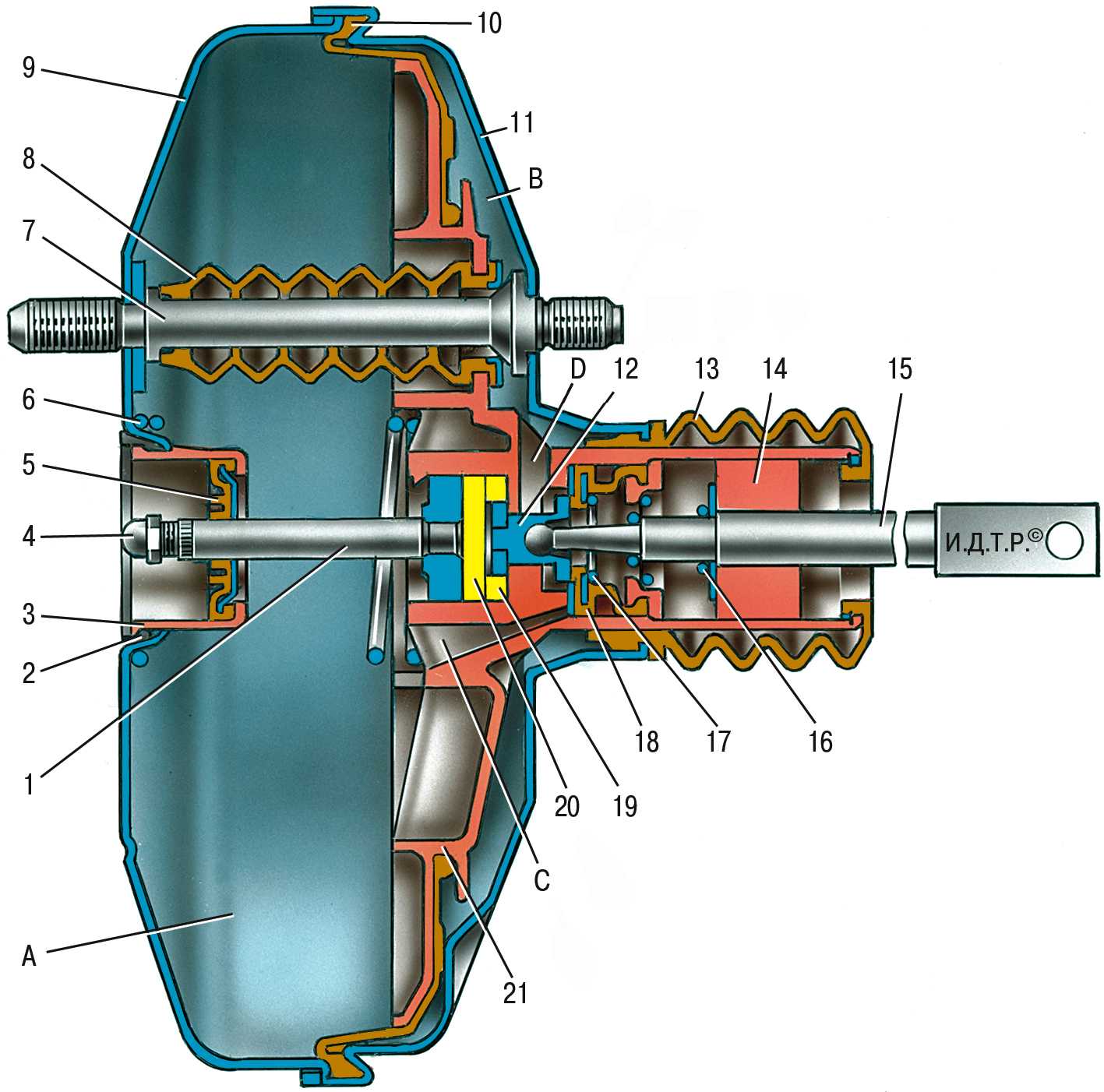

1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод стояночной тормозной системы

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок и разжимной планки 8.

1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 датчика с уплотнителем 4 и основание 3 с отражателем 6 поджимаются зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем.

Вакуумный усилитель

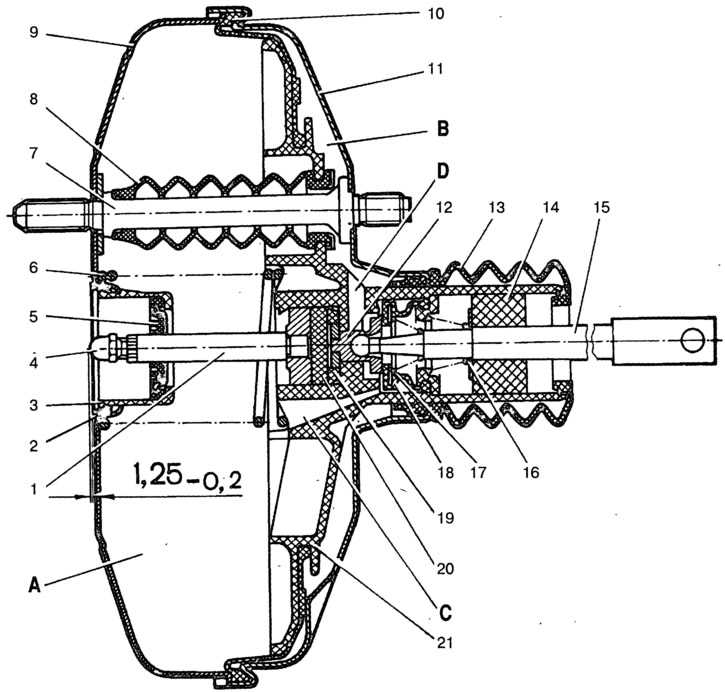

1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

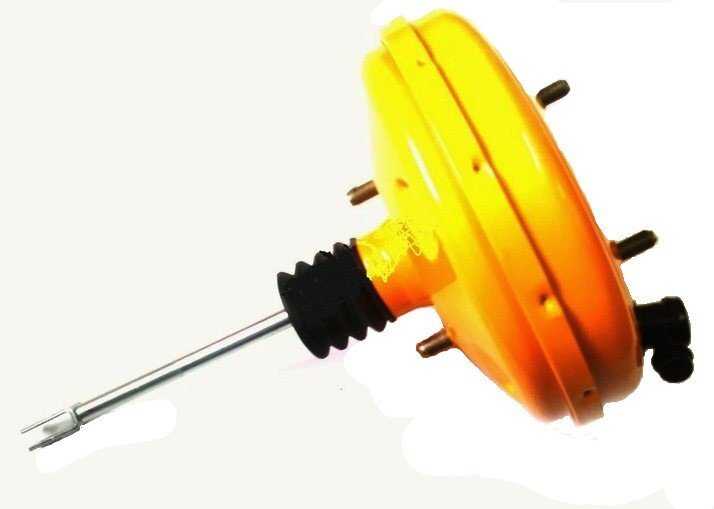

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

• корпус;
• толкатель;
• возвратная пружина;
• диафрагма;
• шток поршня тормозного цилиндра;
• следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

• Когда педаль отпущена – с вакуумной камерой.
• Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

1. Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
2. Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:

1. Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
2. Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
3. Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.

Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:

Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Главный цилиндр с бачком

1 – корпус главного цилиндра;2 – уплотнительное кольцо низкого давления;3 – поршень привода контура «левый передний–правый задний тормоза»;4 – распорное кольцо;5 – уплотнительное кольцо высокого давления;6 – прижимная пружина уплотнительного кольца;7 – тарелка пружины;8 – возвратная пружина поршня;9 – шайба;10 – стопорный винт;11 – поршень привода контура «правый передний–левый задний тормоза»;12 – соединительная втулка;13 – бачок;14 – датчик аварийного уровня тормозной жидкости;А – зазор

Главный цилиндр с последовательным расположением поршней. На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

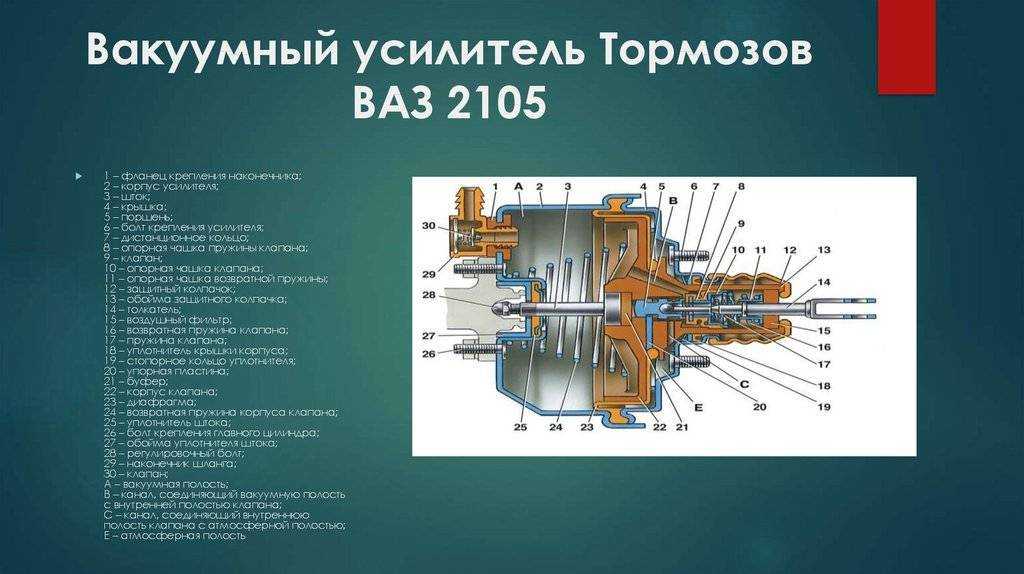

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

• неисправен обратный клапан «вакуума»;
• идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
• нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.
