Регулировка клапанов на ваз 2106, как регулировать тепловой зазор

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.

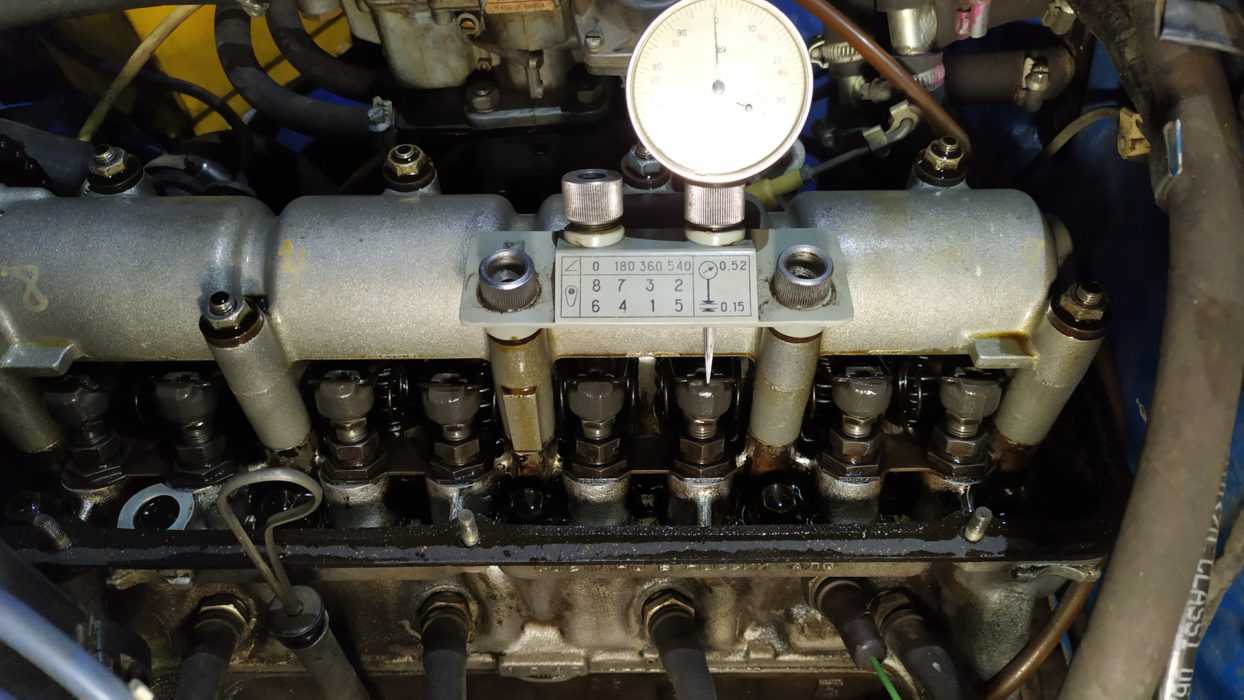

Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала. Метку выставляют специальным ключом для болта шкива коленвала ДВС.
Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

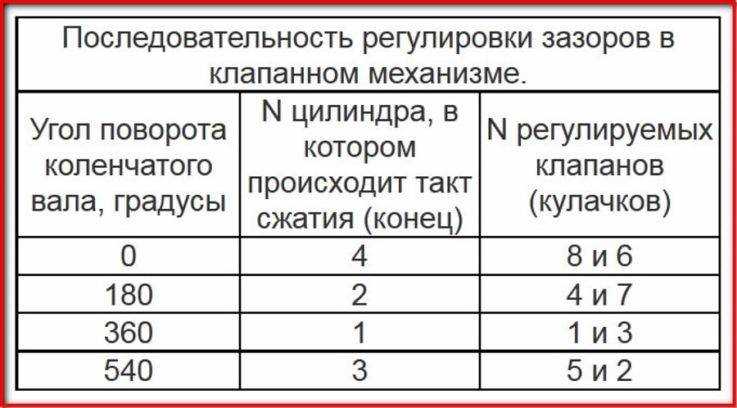

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор. Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Зачем нужна регулировка клапанов

Легендарная отечественная «девятка» является одной из самых распространенных машин на отечественных дорогах. Она выпускалась с 1987 до 2004 г. Существует несколько модификаций автомобиля, среди которых наибольшую известность и популярность обрела модель ВАЗ-21099.

Регулировка клапанов ВАЗ-2109, инжектор, 8 клапанов

С конвейера сходили автомобили с карбюраторными и инжекторными двигателями. Они имели объем от 1,1 л до наиболее мощного 1,6 л. Независимо от типа двигателя его необходимо было периодически регулировать.

В процессе эксплуатации клапанов происходит их расширение. Стержни становятся длиннее, что меняет зазоры между торцами и толкающими кулаками. Зачастую такое увеличение может доходить до критических значений. Чтобы предотвратить это, требуется регулярная регулировка. Таким образом ненужные зазоры уменьшаются до нормальных значений. Примечательно, что подобная проблема относится не только к владельцам ВАЗ-2109, но и любого другого автомобиля, который имеет двигатель внутреннего сгорания.

ВАЗ-2109

Расположение

Практически во всех моторах клапаны находятся в блоке цилиндров. Для каждого из них требуется как минимум два таких изделия. Когда цилиндры закрыты, то клапаны прилегают к седлам.

Рассматриваемые изделия производятся из стали и при помощи прессовки устанавливаются в головку блока цилиндров.

В процессе работы на них приходится очень высокая механическая нагрузка с большим количеством выделяемой тепловой энергии. Для этого применяются специальные стали с добавлением компонентов для большей устойчивости от механических и тепловых нагрузок.

Кроме этого, все устройства делятся на два типа:

впускные клапаны. При их помощи подается топливо в цилиндр;
выпускные. С их помощью отработанные в процессе горения газы выходят из системы.

В рассматриваемом автомобиле разработчиками была изменена стандартная для предшественников схема с цепным приводом распределительного вала. Хоть подобная конструкция и была очень простой и надежной, но она требовала постоянных дополнительных настроек при определенном промежутке и отличалась повышенной шумностью. В модели 2109 верхняя часть поршня изменила форму путем создания специальных углублений для клапанов.

Стандартный блок цилиндров

Когда проводить

Как для инжекторных, так и для карбюраторных двигателей нужна обязательная периодическая регулировка клапанов. Что касается производителя, то им установлена обязательная процедура при 20-30 тыс. км пробега автомобиля.

Большая часть автомобилистов для продления срока службы авто предпочитает не ждать установленного срока, а проводит регулировку на свое усмотрение. Такой вариант является более правильным, поскольку лишний ремонт никогда не повредит машине. Есть и такие, которые прибегают к проведению процедуры только тогда, когда в работе двигателя становятся четко слышны шумы.

Если мотор оборудован специальным гидрокомпенсатором, то периодическая регулировка не требуется.

Гидрокомпенсатор — специальное оборудование, которое устанавливается для проведения автоматического уменьшения зазоров клапанов. Им комплектуются почти все нынешние машины, поэтому они проще в эксплуатации. Кроме этого, возможна дополнительная установка гидрокомпенсаторов на ВАЗ-2109, однако это сложная и дорогостоящая процедура.

Момент, при котором требуется регулировка, можно определить при появлении следующих характерных признаков:

посторонние звуки во время работы мотора. Обычно это определенные постукивания, щелчки. Наиболее четко их можно услышать во время нажатия на педаль газа;
внезапное повышение расхода бензина без наличия кардинальных изменений в режимах езды и конструкции автомобиля;
снижение динамических показателей при езде;
снижение компрессии при эксплуатации или эффект, когда мотор «троит».

Регулировка теплового зазора

Правка шлифовального камня

Выбранный для работы шлифовальный камень закрепляется на оправке. На шпиндель станка для правки шлифовального камня наносится капля масла и оправка с установленным на ней шлифовальным камнем устанавливается на шпинделе. Алмазный карандаш регулируется так, чтобы он выступал из держателя не более чем на 3/8 дюйма. Станок для правки шлифовального камня юстируется под заданный посадочный угол седла. Сверху к оправке шлифовального камня присоединяется привод, с помощью которого оправка с установленным на нем шлифовальным камнем приводится во вращение. Алмазный карандаш выставляется так, чтобы алмаз едва касался поверхности шлифовального камня. Карандаш медленно перемещается вдоль рабочей поверхности вращающегося камня, снимая тончайший слой материала. При такой правке получается чистая, ровная поверхность. Правку камня необходимо выполнять при каждой установке его на оправку, перед началом обработки каждого седла и в процессе работы, по мере износа камня, когда ухудшается чистота шлифованной поверхности.

Существует хорошее правило — вычищать седло клапана перед шлифовкой. Это позволяет предохранить поверхность шлифовального камня от загрязнения. После очистки в направляющую втулку клапана устанавливается пилот. На конец пилота наносится капля масла для смазки оправки шлифовального камня. Оправка с закрепленным на ней камнем, прошедшим правку, надевается на направляющий стержень. Привод оправки должен быть закреплен так, чтобы не оказывать своим весом давления на инструмент. Это необходимо для того, чтобы частицы абразива и сошлифовываемого металла выдувались из промежутка между шлифовальным камнем и седлом — в таком случае шлифование идет быстро и гладко. Шлифование выполняется короткими циклами — примерно по десять оборотов камня. После каждого цикла шлифования оправка с камнем поднимается над седлом и проверяется качество поверхности седла. Поверхность отшлифованного седла должна быть блестящей и гладкой по всей площади, и на ней не должно оставаться раковин или неровностей.

При высокочастотной закалке седла выпускного клапана часто происходит закалка части седла впускного клапана. Для того чтобы добиться концентрической формы седла иногда приходится чуть прижимать шлифовальный камень к седлу, чтобы прошлифовать его закаленный участок. Прежде чем завершить работу, прошлифованное седло проверяют с помощью микрометрического нутромера с циферблатной шкалой на соосность — отклонение от соосности не должно превышать 0,002 дюйма (0,05 мм). Проверка соосности седла с помощью микрометрического нутромера очень важна. Максимально допустимая не соосность составляет 0,002 дюйма. Микрометрический нутромер с циферблатной шкалой измеряет величину не соосности седла клапана и направляющей втулки.

Замена деталей

Чтобы заменить пневмокамеру не понадобится сложных инструментов и долгих манипуляций. Сначала откручивается крепление и снимается шток, после чего снимается камера и ставится новая. Иногда возможно коррозийное разрушение корпуса самой емкости, на предмет чего тоже нужно ее периодически проверять.

Инструменты для клапана: отвертки, ключи и плоскогубцы

Для замены клапана управления заслонками впускного коллектора понадобится набор отверток, плоскогубцы, ключи. На всю работу уйдет не более двадцати минут:

Сперва откручиваются винты крепления планки, на которой находятся клапаны;
Устанавливаются новые клапаны;
Прикручивается вся конструкция на место;
Измеряется сопротивление – его значение должно быть от 33.2 до 33.3 Ом.

Замена недолгая и простая, поэтому ее можно провести даже во дворе дома, взяв нужные инструменты.

Клапан впускного коллектора в автомобиле

Расположение клапана

Процедура замены

Технологические процессы, осуществляющиеся при замене клапанов:

снятие навесного оборудования (дроссельного узла, выпускного коллектора, патрубков и т.д). Запоминайте, а если не можете запомнить, то записывайте или фотографируйте расположение и способ установки незнакомых элементов, вакуумных трубок, патрубков и т.д. Это сбережет вам время и нервы при сборке;
снятие ГБЦ. После демонтажа головку следует промыть и дефектовать ГБЦ на предмет трещин. Проверьте плотность прилегания клапанов к седлам. Для этого переверните головку вверх тарелками и налейте в полость камеры сгорания бензин. Подайте в соответствующий канал сжатый воздух. Количество пузырей покажет степень плотности прилегания;
рассухаривание клапанов. Процесс довольно просто и хорошо показан на видео. Вытаскивать сухарики лучше всего пинцетом;
снятие пружин и верхних тарелок;
демонтаж клапанов. Если заменяются не все клапаны, старые детали нужно пометить и впоследствии установить на свои места;
шлифовка привалочной плоскости ГБЦ.

Установка новых клапанов

После примерки новых деталей обязательно проверьте величину люфта клапана в направляющей втулке. При необходимости втулку нужно выпрессовать и заменить. Перед установкой новой втулки обязательно проверьте величину зазора, так как качество запчастей и точность подгонки деталей двигателя часто желают лучшего.

Поочередно притрите каждый клапан. Для этого равномерно нанесите на фаску небольшое количество пасты. Притирка шуруповертом осуществляется возвратно-поступательными движениями с одновременным вращением клапана. Необходимый размер и угол наклона фаски указан в руководстве по ремонту. Проверку герметичности после притирки осуществите описанным выше методом.

После притирки установите клапан, нижнюю тарелку, предварительно смазав стержень маслом. Маслосъемный колпачок одевается наставкой с небольшим усилием. Смажьте стержень маслом и надавите на наставку, пока колпачок не упрется в нижнюю тарелку. Засухарьте клапаны в обратном к рассухариванию порядке. Установите распредвал, прикрутите бугеля. После этого ГБЦ можно прикрутить к блоку цилиндров. Строго придерживайтесь порядка затяжки ГБЦ. Обязательно соблюдайте требования к моментам затяжки.

Отрегулируйте тепловой зазор, если в этом есть необходимость. Установите крышку ГБЦ. Затем вам остается установить ремень ГРМ, совместить все метки, проверить правильность установки, собрать навесное оборудование и произвести пробный пуск. Не пугайтесь появлению небольшого стука сразу после запуска. Через 1-2 минуты гидрокомпенсаторы должны прокачаться и звук на подобии работы дизельного автомобиля исчезнет.

Замена седел клапанов своими руками – разбираем специфику работы

Такая операция выполняется двумя способами. Первый – грубый, но самый простой и быстрый. Осуществляется довольно примитивно: на изношенное кольцо седла приваривается старый клапан, а затем кольцо просто выбивается молотком из своего штатного места в головке блока цилиндров, она, кстати, может быть повреждена, что очень нежелательно. Дальше происходит процесс запрессовки нового. Мягкий способ гораздо сложнее, тем не менее, он выполним в вашем гараже без вмешательства дорогого оборудования. Седло в этом методе аккуратно вытачивается на станке. После этого посадочное место вычищается и также обтачивается.

Надёжная запрессовка происходит при охлаждении нового седла и нагреве головки блока цилиндров, только после такой работы можно будет гарантированно надёжно использовать механизм. Вся трудность метода заключается в нагреве и охлаждении, предварительно нужно будет продумать, как вы это будете делать

. Если седло не изношено донельзя, его можно подкорректировать. При использовании шарошки для ремонта применяются, в основном, несколько фрез с разными углами. На оправку надевается первая грубая насадка, после чего круговыми движениями делается подготовка седла или прирезка, таким же образом могут использоваться и зенковки для прирезки седел клапанов.

Дальше приступаем к притирке, она осуществляется с помощью специального приспособления, предназначенного для этого, на конце которого есть конус. На фаску седла наносится абразивный порошок или паста. Притирка проводится до тех пор, пока трение не будет издавать минимальный звук и скрежет. Остатки пасты или порошка тщательно убираются. Качество работы можно оценить, перевернув головку и залив в неё керосин, если он не просачивается, значит, мы потрудились на славу.

Экономия на установке изношенных деталей

Установка изношенных сухарей клапана

Причина:При восстановлении клапанов были использованы старые, изношенные сухари клапанов.

Следствие:При повторном использовании изношенных сухарей возможно ослабление крепления во время работы. На стержне появляется износ от трения и клапан в этом месте теряет прочность. Из-за этого возможны рассухаривание клапана от вибрации.

Установка поврежденных коромысел

Причина:Распределение силы от коромысла на поверхность конца стержня клапана осуществляется неравномерно

Следствие:Это приводит к одностороннему износу основания стержня клапана. Под действием поперечной силы возникает нагрузка на стержень клапана. Такое неправильное распределение силы приводит к изломам в области зажимного крепления.

Установка согнутыхклапанов

Причина:Загиб стержня клапана приводит к односторонней нагрузке головки клапана на седло.

Следствие:Односторонняя нагрузка вызывает излишнюю нагрузку на изгиб и излом в области перехода от тарелки клапана к стержню

Нарушение процесса сгорания топливной смеси

Причина:Из-за неправильного процесса воспламенения в камере сгорания возникают значительные температурные нагрузки и чрезмерное давление.

Следствие:Тарелка клапана не выдерживает сильной термической и механической нагрузки и прогибается внутрь. Она принимает так называемую тюльпанообразную форму и ломается.

перевод статьи с сайта

Следует помнить, что любые неисправности приведут к нарушению работы двигателя и спровоцируют дополнительные поломки.

Поэтому, если вы сомневаетесь в том, что сможете выполнить качественный ремонт самостоятельно, обратитесь к профессионалам.

Мастера гарантируют быстрое и грамотное восстановление головки блока или замену поршневой, поршневых колец, замену сальников и уплотнений двигателя, замену ремня или цепи ГРМ.

Обращайтесь!

Мы произведем ремонт ГБЦ головки блока. В него входит замена направляющих втулок и клапанов, правка седел клапанов. Замена масло съемных колпачков.

Проверка системы смазки, масляного насоса и при необходимости ремонт или замена масляного насоса.

Чистка, промывка и продувка масляных каналов блока цилиндров и головки блока.

Замена моторного масла и фильтра.

Проверка системы охлаждения и при необходимости её ремонт.

Проверка и при необходимости ремонт системы питания.

Большой пробег двигателя

Результатом большого пробега двигателя является чрезмерный износ стержня клапана, направляющей втулки, головки клапана и седла. Выработанные клапаны обычно покрыты плотным слоем нагара. Но при этом клапаны могут нормально сидеть в седлах и не иметь трещин или обгораний.

При недостаточной смазке стержни заедают. Заедающий стержень клапана на короткое время прикипает к направляющей втулке, когда клапан закрыт. Когда клапан открывается под действием внешней силы, этот контакт разрывается. При этом от направляющей втулки отрываются частицы металла, впечатываясь в поверхность стержня клапана. Пример такого клапана, стержень которого сильно ободран. В процессе работы двигателя металлические наросты на поверхности стержня клапана царапают поверхность направляющей втулки, создавая на ней задиры. Скоро клапан заклинивается в направляющей втулке, теряет подвижность, и цилиндр становится неработоспособным. В этом случае как клапан, так и направляющая втулка, подлежат замене.

Часто возникают повреждения верхушек стержней клапанов. Такие повреждения можно увидеть, не вынимая клапаны из головки блока. Повреждения в ряде случаев возникают из-за быстрого поворота клапана при его открывании. Из-за этого на верхушке стержня клапана со временем появляются кольцеобразные следы износа. Хотя в некоторых конструкциях клапаны вообще не вращаются. У таких клапанов верхушки стержней изнашиваются в направлении движения клапанного коромысла или толкателя клапана.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Регулировка зазора

Регулировку проводят только на холодном двигателе. Текущий тепловой зазор определяется специальными металлическими плоскими щупами разной толщины. Для изменения зазора на коромыслах имеется специальный регулировочный винт, который проворачивается. В системах с толкателями или регулировочными шайбами регулировка происходит путем подбора деталей нужной толщины.

Регулировка клапанов для механизма с коромыслами

Рассмотрим пошаговый процесс регулировки клапанов для двигателей с толкателями (стаканами) или шайбами:

Снимите клапанную крышку двигателя.
Проверните коленчатый вал так, чтобы поршень 1-го цилиндра находился в ВМТ. Если это сложно сделать по меткам, то можно выкрутить свечу и вставить в колодец отвертку. Ее максимальное перемещение вверх покажет мертвую точку.
С помощью набора плоских щупов измерьте зазор в приводе клапанов под теми кулачками, которые не нажимают на толкатели. Щуп должен иметь плотный, но не слишком свободный ход. Запишите номер клапана и величину зазора.
Проверните коленчатый вал на один оборот (360°) так, чтобы поршень 4-го цилиндра находился в ВМТ. Измерьте зазор под оставшимися клапанами. Запишите данные.
Проверьте, в каких клапанах зазор не попадает в допуск. Если такие имеются, то подберите толкатели нужной толщины, снимите распредвалы и установите новые стаканы. На этом процедура закончена.

Проверку зазора рекомендуется проводить каждые 50-80 тысяч километров пробега. Данные о стандартных зазорах можно найти в руководстве по ремонту автомобиля.

Правильно настроенный и отрегулированный газораспределительный механизм обеспечит ровную и плавную работу ДВС. Также это положительно скажется на ресурсе мотора и комфорте водителя.

Другие материалы раздела

Блок цилиндров

Разборка Снимите зубчатый ремень, головку блока цилиндров, пластину привода, коробку передач, монтажную пластину, масляный поддон и масляный.

Зубчатый ремень

Снятие Порядок выполнения 1. Снимите с двигателя верхний кожух. 2. Ключом на 16 мм поверните рычаг механизма натяжения по.

Головка блока цилиндров, клапана и пружины клапанов

Снятие Порядок выполнения 1. Слейте охлаждающую жидкость и отсоедините верхний шланг радиатора. 2. Снимите широкий шланг и.

Снятие и установка двигателя и коробки передач

Порядок выполнения 1. Снимите аккумуляторную батарею. 2. Снимите воздушный фильтр. 3. Отсоедините электрические разъемы от жгутов.

Проверка компрессии

Порядок выполнения 1. Проверьте уровень моторного масла. Убедитесь, что стартер работает нормально, а аккумуляторная батарея полностью.

Распределительные валы

Снятие Порядок выполнения 1. Снимите кожух двигателя и впускной коллектор. 2. Отсоедините от двигателя широкий шланг и жгут.

Поршни и шатуны

Снятие Крышка шатуна Порядок выполнения Держите крышки шатунов с соответствующими шатунами для правильной повторной установки их.

Проверка и регулировка натяжения поликлиновых ремней

Порядок выполнения 1. Проверьте состояние, натяжение и расположение на шкивах поликлинового ремня. Момент затяжки болта крепления.

Затягивание болтов крепления головки блока цилиндров

Порядок выполнения 1. Используя специальный инструмент (09221–32001), сначала немного ослабьте все болты крепления, затем затяните их.

Воздушный фильтр двигателя V6

Снятие Порядок выполнения 1. Отсоедините разъем от датчика расхода воздуха. 2. Снимите шланг воздухозаборника и воздуховод.

— Отсоединить разъем катушки зажигания и снять катушку зажигания.

— Снять крышку головки цилиндров (А) см. рисунок

Установить поршень первого цилиндра в положение верхней мертвой точки на ходе сжатия, для этого:

— Провернуть шкив коленчатого вала и совместить выборку на шкиве с меткой на пластине, как показано на рисунке.

— Проверить и убедиться в том, что метка на звездочке распределительного вала (А) совпадает по прямой линии с поверхностью головкой цилиндров. Если отверстие не совпадает с меткой, необходимо провернуть коленчатый вал на 360˚.

Измерить зазор в клапанах, для этого:

Проверить клапаны, отмеченные на рисунке, (цилиндр № 1, ВМТ/сжатие), измерить клапанный зазор.

— Использовать набор щупов измерить зазор между кулачком и основной окружностью распредвала.

Запишите измерения. Они будут необходимы, чтобы определить требуемое положение замененного кулачка. Температура охлаждающей жидкости двигателя 20˚С.

Предельно допустимый зазор:

0,10 — 0,30 мм (впускной), 0,20 — 0,40 мм (выпускной).

— Проверить клапана, отмеченные на рисунке (цилиндр № 4, ВМТ/сжатие). Измерьте клапанный зазор.

Отрегулировать зазор в выпускных и впускных клапанах, для этого:

Установить поршень цилиндра № 1 в ВМТ, сжатие.

— Поставить метку на ремень ГРМ и звездочки распредвала.

— Снять крышки подшипника распределительного вала (А, В).

Снять распределительный вал в сборе.

— Измерить толщину кулачка микрометром.

Вычислите толщину нового кулачка, значение не должно превышать стандартное.

Клапанный зазор (при температуре охлаждающей жидкости двигателя: 20˚С). Т — Толщина снятого кулачка, А — измеренный клапанный зазор, М — толщина нового кулачка.

Впуск: М = Т + (А – 0,20 мм).

Выпуск: М = Т + (А — 0,25 мм).

Выберите толщину нового кулачка максимально приближенную к стандартному значению.

Размер прокладки должен быть равен от 3 до З,6 ± 0,015 мм, № размера — 41.

Нанести моторное масло на края кулачка.

Установить впускной и выпускной распределительные валы,

Установить крышку подшипника

Установить ремень ГРМ.

Поверните коленчатый вал на 2 оборота по часовой стрелке и переместите метки (А) звездочки коленчатого вала и распределительного вала (А).

Снова проверить клапанный зазор.

Клапанный зазор (при температуре охлаждающей жидкости двигателя: 20˚С).

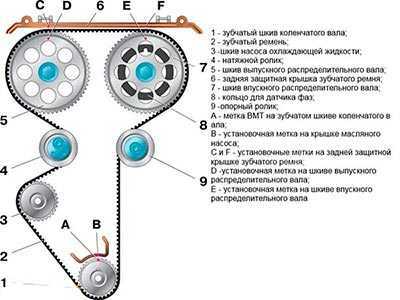

Выставление меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали. В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра

В этом положении поршень находится в максимальном удалении от коленчатого вала

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках

В этом положении и надо менять ремень ГРМ

Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

Метка на маховике.
Метка на шкиве.
Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива

Обращаем внимание: прокручивать за шкив распредвала запрещено

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.
