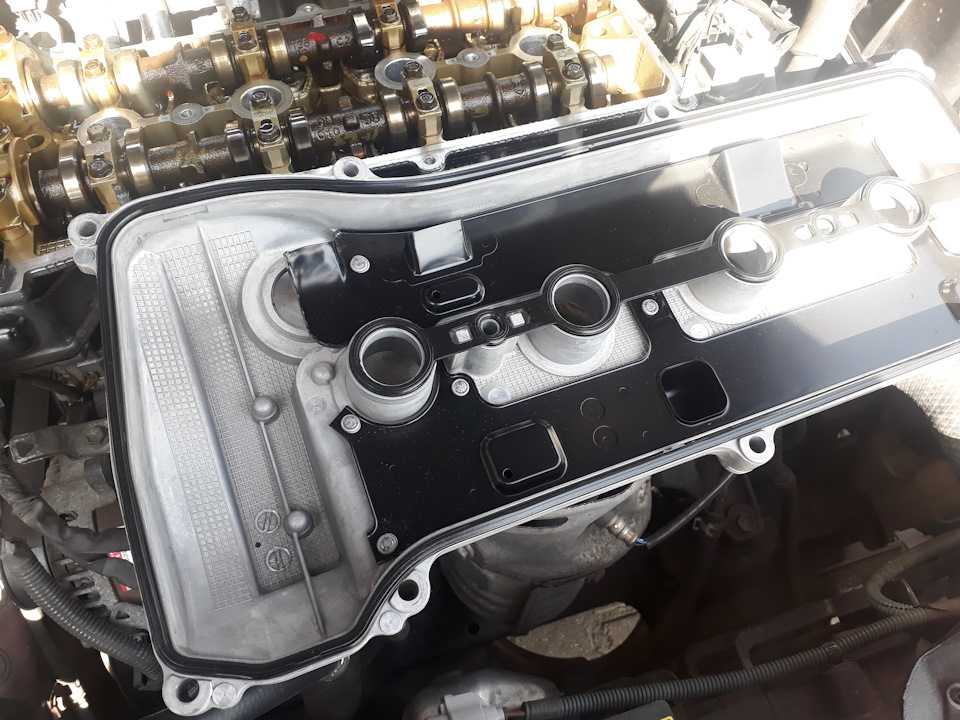

Клапанная прокладка на тойота камри 40: замена

TOYOTA CAMRY XV40. АКПП

Плюшки:

бесплатный эвакуатор, бесплатная диагностика! (в случае ремонта)×

Быстрая навигация по консультациям (вопрос-ответ):

Общий форум по АКПП Camry *

По объему двигателя: 2.0 | 2.4 | 2.5 | 3.0 | 3.5

По кузову: XV20 | XV30 | XV35 | XV40 | XV45 | XV50 | XV55
По году: 2021 | 2021 | 2015 | 2014 | 2013 | 2012 | 2011 | 2010 | 2009 | 2008 | 2007 | 2006 | 2005 | 2004 | 2003 | 2002 | 2001 | 2000 | 1999 | 1998
* больше всего ответов сосредоточено в общем форуме

3.5 U660 2007 г.в. Во время работы двигателя слышен свист, со стороны АКПП (для просмотра жмите +)

Во время работы двигателя слышен свист со стороны коробки

Причина обращения: нет движения. Во время работы двигателя слышен свист, со стороны АКПП. Электронных ошибок нет.

Вскрытие показало: неисправность гидротрансформатора (разрушение упорного подшипника, поломка лопаток)

Что сделано: ремонт гидротрансформатора (от родного осталась только нижняя крышка), 3амена масляного насоса, ремкомплекта, фильтр, масло.

U660 для Camry 3.5 2012 г.в. Ремонт гидроблока U660 Готова к установке

Посмотреть какие проблемы мы решали по Toyota (в виде примеров работ с описанием)
GEARMATIC — частичный и капитальный ремонт АКПП Камри 40 в Москве с гарантией по приемлимой цене.
Если вы почувствовали, что коробка ведёт себя не так как обычно, то следует провести диагностику акпп Камри, перечислим типичные симптомы неисправности сигнализирующие о возможной скорой поломки:

буксует (пробуксовка)
на панели приборов появился сигнал — аварийный режим акпп
постоянная или периодическая вибрация (также нужно проверить подушки)
рывки при переключении вниз/вверх на любой из передач, дёргается на холодную или горячую
не включаются передачи, пропала передача
удары в трансмисии, пинается
тормозит, тупит, шумит

Особенности конструкции

Несмотря на недоработки, двигатель 2AZ FE по большей части имеет оригинальную конструкцию:

блок цилиндров – чугунные гильзы, не просто вплавлены в алюминиевое тело блока, но и имеют высокую адгезию за счет неровной поверхности (ласточкин хвост);
коленвал – стальная поковка на 5 опорах с 8 противовесами, ось смещена на 10 мм относительно цилиндров для снижения износа, полимерные шестерни для привода балансирных валов закреплены на нем неподвижно;
поршни – имеют умеренно облегченную юбку с покрытием, пальцы плавающего типа;
ГБЦ – впускные порты расположены ближе к вертикали, крышка создана из алюмо-магниевого сплава;
VVTi – только на впускном распредвалу, изменение фазы в пределах 50 градусов;
регулировка тепловых зазоров клапанов – толкатели без шайб;
навесное оборудование – маслонасос внутри картера, трохоидный тип;
охлаждение поршней – форсунки в блоке;
расположение коллекторов – впереди выпускной тракт, сзади впускной ресивер;

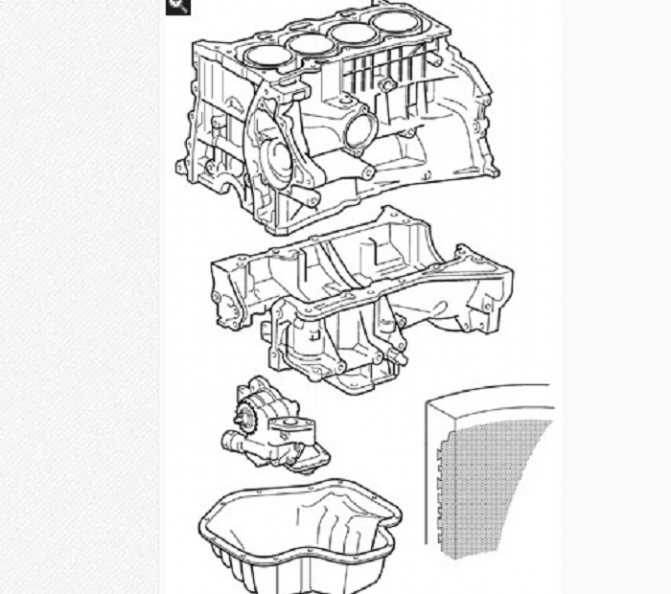

Блок цилиндров

Коленвал

Охлаждение 2AZ FE

Конструкция ГБЦ

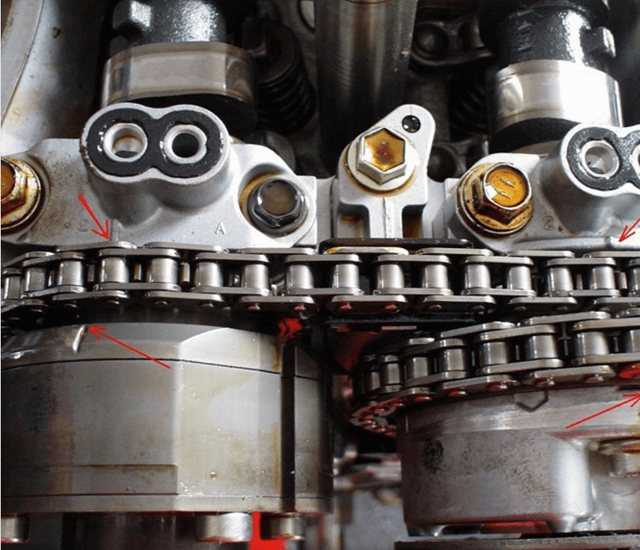

Схема привода ГРМ

Двигатель Toyota 1AZ-FE

Гнет ли клапана в моторе при проблемах с Тойота камри момент затяжки гбц Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

Цепь 1az-fe Еще одна проблема — такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы.

Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры.

Если речь идет о капиталке, часто проще найти контрактный мотор. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и тойота камри момент затяжки гбц намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ.

Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты: В числе преимуществ — хорошая служба топливной системы, надежность системы ГРМ на малых пробегах.

Достаточно поменять свечи и контролировать уровень масла.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Замена цепи ГРМ на Тойоте Камри

Toyota Camry популярный автомобиль на российских дорогах. Большой спрос был обеспечен благодаря хорошему соотношению цены и качества, а также приспособленности к отечественным дорогам.

Однако любой механизм машины имеет конечный эксплуатационный ресурс, после чего выходит из строя. Среди частых проблем – поломка или растяжение цепи ГРМ. Ниже предлагается к ознакомлению информация по выбору надежной цепи ГРМ и ее замене. Учитывая, что их две – идущие на распределительный и коленчатый вал – в статье рассматривается замена обеих цепей.

Цепной механизм газораспределения управляет газовыми потоками в цилиндрах двигателя, изменяя фазу их рабочего режима. Это приводит к сильным нагрузкам на цепи ГРМ, которые рано или поздно выходит из строя и требуется провести их замену.

Общая информация

Японский автоконцерн оснащает Тойота Камри двумя типами двигателей: 2AZ-FE (4-цилиндровый рядный 2.4, 2.5 L) и 2GR-FE (6-цилиндровый V-образный 3.5 L).

Форсированный вариант предлагается по более высокой цене, но автолюбители быстро обнаружили его недостаток – при холодном запуске уже спустя 100 тыс. км двигатель издает характерные шумы, указывающие на отхождение натяжителей.

По типу кузова на отечественных дорогах встречаются две версии автомобиля: более старая V40, вышедшая в 2006 г., и V50, которая появилась на рынке с 2011 г., а спустя 3 года проведен ее рестайлинг. У подавляющего большинства моделей передний привод.

Подготовка к замене цепи ГРМ

Для двигателя в базовую комплектацию входит оригинальная цепь от производителя Toyota. Также для установки подходят следующие аналоги:

RoadRunner RR1350628011;
ASParts AS4674;
Ruei RU28106.

Стоимость первых двух аналогов и оригинала около 2 тыс. руб. За последнюю придется заплатить до 6.5 тыс руб. Также потребуются комплектующие детали, без которых замена не имеет смысла в плане продления эксплуатационного ресурса двигателя:

Натяжитель цепи – 1500 руб.;
Успокоитель – 2500 руб.;
Демпер – до 3500 руб.

Общий бюджет для замены цепи ГРМ выйдет от 10 до 14 тыс. руб.

Основной фактор эксплуатации заключается в наличии металла, растачивающегося при износе, и только потом в механизме. Облегчение массы новой цепи (однорядные ролико-звеньевые) за счет потери металла только быстрее приводит к выходу из строя. Обрыв ролико-звеньевой цепи еще можно предсказать сразу по нескольким причинам при работе:

В двигателе становится слышен гул, сильный шум, стук;
В салоне ощущаются вибрации;
Более интенсивный расход масла, сопровождающий перегревом двигателя;
Падение эффективной мощности двигателя, сопровождающееся провалом педали газа.

А главное, при треске металла у звена, эти цепи, благодаря своей прочности, еще могут поддерживать работу двигателя, и у автовладельца остается время заблаговременно ее заменить.

Пластинчато-звеньевая цепь гарантирует непредсказуемый(!) выход из строя. С треском металла она не способна выдержать нагрузку и сразу же обрывается! Конечно, нет ничего хуже, чем оказаться на дороге, или более того, на загородной трассе в ситуации, когда автомобиль полностью парализован. От нее следует избавиться при первой же возможности!

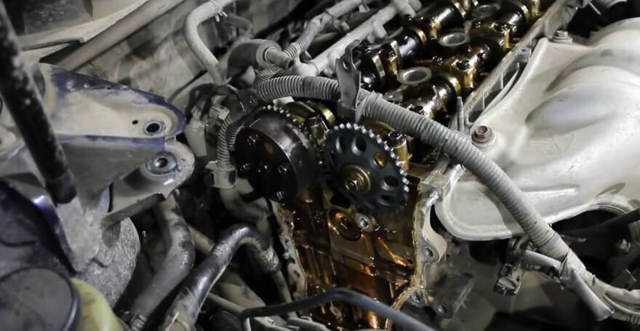

Замена цепи ГРМ

Цепи ГРМ достаточно «запрятаны» в системе двигателя и потребуется его разбор для доступа к ним. Сначала нужно отсоединить периферийные механизмы для полноценного доступа к двигателю:

Снять радиатор, генератор и помпы;
Отсоединить насос гидроусилителя руля;
Ослабить хомут и отсоединить шланг системы охлаждения.

Далее идет разбор самого двигателя. Процесс может осложниться при откручивании винтов крышки и наличии герметика вместо прокладки:

Выкрутить болты и снять крышку;
Отсоединить водяной насос;
Снять датчик синхронизации коленвала;
Снять шкив с масляным картером.

Капитальный ремонт своими руками

Невозможно описать все виды поломок и методов их ремонта в одной статье. В этом тексте даны полезные советы, хитрости для автолюбителей и универсальная инструкция, облегчающая самостоятельный ремонт.

Для начала стоит отыскать руководство по ремонту Вашей модели двигателя. Оно очень поможет, так как предоставит всю необходимую информацию.
Также перед ремонтом требуется слить моторное масло и антифриз, отсоединить патрубки, проводку, компрессор.
Двигатель извлекается из кузова, снимаются навесные детали.

Для осмотра и поиска неисправностей все элементы необходимо тщательно очистить от пыли, грязи, нагара, подтеков.

Происходит полный разбор системы, съем гаек, болтов, отсоединение каждого элемента.

Теперь в зависимости от типа поломки обновляются вышедшие из строя детали (валы, поршни, гильзы, подшипники, пыльники, прокладки, колпачки), подтягиваются цепи, заменяются болты, проводится расточка и гильзовка блока цилиндров, другие работы.

Двигатель собирается заново: устанавливается ГБЦ, ГРМ, распределительные валы, поршни, патрубки, готовая головка блока цилиндров, навесные детали, закрепляются все цепи и болты.
Мотор погружается в кузов, присоединяются патрубки, проводка.
Проводится контрольный запуск мотора.

Для лучшего понимания процесса посмотрите видео, в котором представлен каждый шаг с комментариями владельца: https://www.youtube.com/watch?time_continue=20&v=zVKO4qPVMt0

Сколько стоит и какую цепь ставить

С завода на 2AZ- FE Тойоты Камри V40 ставится оригинальная цепь ГРМ компании Toyota.

При замене можно приобрести аналогичные цепи от других торговых марок, таких как:

ASParts AS4674;
RoadRunner RR1350628011;
Ruei RU28106.

Цена на данную продукцию будет варьироваться от 1100 до 1400 рублей. А вот цепь от фирмы Febi, код товара 100067 будет как понадежнее, так и подороже, стоимость 6500 рублей.

Кроме самой цепи для замены также будут нужны и другие детали газораспределительного механизма. В частности натяжитель, демпфер и успокоитель.

По оригиналам есть такие предложения:

Натяжителей цепи ГРМ от Toyota 135400H030 арт., цена 1500 рублей. Демпфер цепи ГРМ Тoyota, код товара 135610H030, стоит 3000 рублей. Успокоитель цепи ГРМ номер 135590H030, обойдётся в 2500 рублей.

Цены актуальны на осень 2017-го года для Москвы и области.

Капиталка двигателя 2AZ-FE Toyota Camry в 40 кузове 2006 г.в.

Итак, приступаем. Сливаем жидкости.

отсоединяем все патрубки, проводку, откручиваем от двигателя компрессор кондиционера, подвязываем его к кузову и извлекаем мотор из кузова. Компрессор кондиционера остается висеть в подвязанном состоянии к кузову, что позволяет оставить систему заряженной и избежать дополнительных расходов на заправку кондиционера по завершении ремонта.

Как позже выяснилось производилась замена маслосъемных колпачков и неграмотно была приклеена лобовина. Вот результат не квалифицированного ремонта. Кроме того, МСК были перепутаны местами, т.е. выпускные стояли на месте впускных, а впускные на месте выпускных соответственно.

Приводим мотор в нормальный вид, чтобы с ним можно было работать.

В процессе демонтажа навесного обнаруживается течь антифриза из под штуцера из блока. Потом при сборке это отремонтируем.

Откручивание болтов и гаек процесс не интересный и перехожу сразу к фотосессии внутреннего состояния двигателя

С маслосъемными кольцами ждал сюрприз. Такое ощущение, что специально сделано так, чтобы кольца залегли как можно быстрее

На отмытом поршне виден жалкий диаметр маслоотводных отверстий

Отмываем начисто голову с блоком и всю мелочевку.

Попутно приводим в порядок клапана. Очищаем, притираем.

Поскольку резьба на некоторых болтах была потянута берем футорки и футорим блок, чтобы голова притянулась к блоку как положено.

Отправляю голову на шлиф, а блок на гильзовку своими гильзами

После получения отшлифованной головы на 0,06 и загильзованного блока приступаем к сборке. Не забываем про сочившийся штуцер.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Замена прокладки гбц тойота камри 2 4

РЕМОНТ ДВИГАТЕЛЯ TOYOTA CAMRI 2.4L

Ремонт двигателя Тойота Камри зависит от конструкции самого двигателя. Автомобили этой модели выпускаются более тридцати лет. В результате на автомобиль были установлены различные силовые агрегаты. Они различаются по конструкции, объему и мощности.

Последние поколения этой машины поставлялись на российский рынок с четырьмя вариантами трансмиссии:

2,0 литра, мощность 148 л.с.;

2,4 литра, мощность 167 л.с

2,5 литра, мощность 181 л.с.;

3,5 литра, мощность 249 или 277 л.с

В этой статье мы поговорим о ремонте двигателя серии camry az объемом 2,4 л. Двухлитровый и его родственник, увеличенный до 2,4 л, имеет простую конструкцию без непосредственного впрыска. Но у них есть немаленький недостаток. Блок цилиндров изготовлен из алюминия. Внутри монтируются чугунные гильзы. С одной стороны становится легче, а с другой сильно усложняет капитальный ремонт двигателя — необходимо заменить гильзы. Но особенно этот двигатель боится перегрева. Просто немного прокипятите двигатель, и головка блока цилиндров деформируется. Кривизна головки блока цилиндров обычно вытягивает болты головки блока цилиндров из блока цилиндров. Далее вам нужно будет восстановить свою резьбу в блоке цилиндров.

КОГДА СТОИТ ОТРЕМОНТИРОВАТЬ ЛЕД

Поводом для беспокойства и раннего ремонта двигателя серии аз могут быть:

Сложность запуска двигателя.
Нестабильные холостые обороты и возможные остановки.
Падение мощности в переходных режимах.
Перегрев.
Течь антифриза за впускным коллектором (натянул резьбу в блоке 2аз, так можно определить, смотрите здесь)
Запах газа в расширительном бачке.

Причины ремонта двигателя toyota camry 2az-fe

Немного предыстории. Однажды в солнечный день наш клиент ехал по МКАД и вдруг услышал щелчок. Я вышел из машины. Поднял капот и там приводной ремень рассыпался по моторному отсеку. Он утопил машину и нас. Проведя диагностику машины, можно было сделать вывод.

— эмульсия в двигателе (смесь масла с охлаждающей жидкостью);

— нагрузка на блоки управления и обрыв приводного ремня.

Рекомендации по ремонту и устранению неисправностей двигателя:

— Проверка головки на наличие трещин;

— Замена прокладки головки блока цилиндров;

— промывка двигателя и замена жидкости.

А теперь обо всем по порядку

Обратите внимание, что мы ни слова не сказали о восстановлении резьбы в блоке цилиндров, вы скоро поймете, зачем мы это сделали

Разборка двигателя Тойота Камри

Ремонт двигателей Toyota camry 2az-fe .

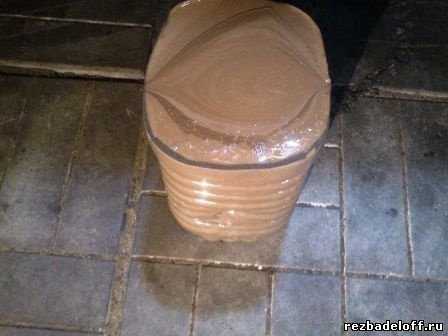

Так выглядит эмульсия в моторном масле Тойота Камри.

Сейчас проводим частичную разборку двигателя для ремонта. Сливаем масло и видим следующее изображение.

Как видно на фото, по всему двигателю присутствует эмульсия. А теперь давайте разберемся со временем.

Распредвалы двигателя 2az-fe .

На первый взгляд ничего особенного, но давайте рассмотрим подробнее.

Опора для ГБЦ при ремонте резьбы в блоке, штифты были сделаны.

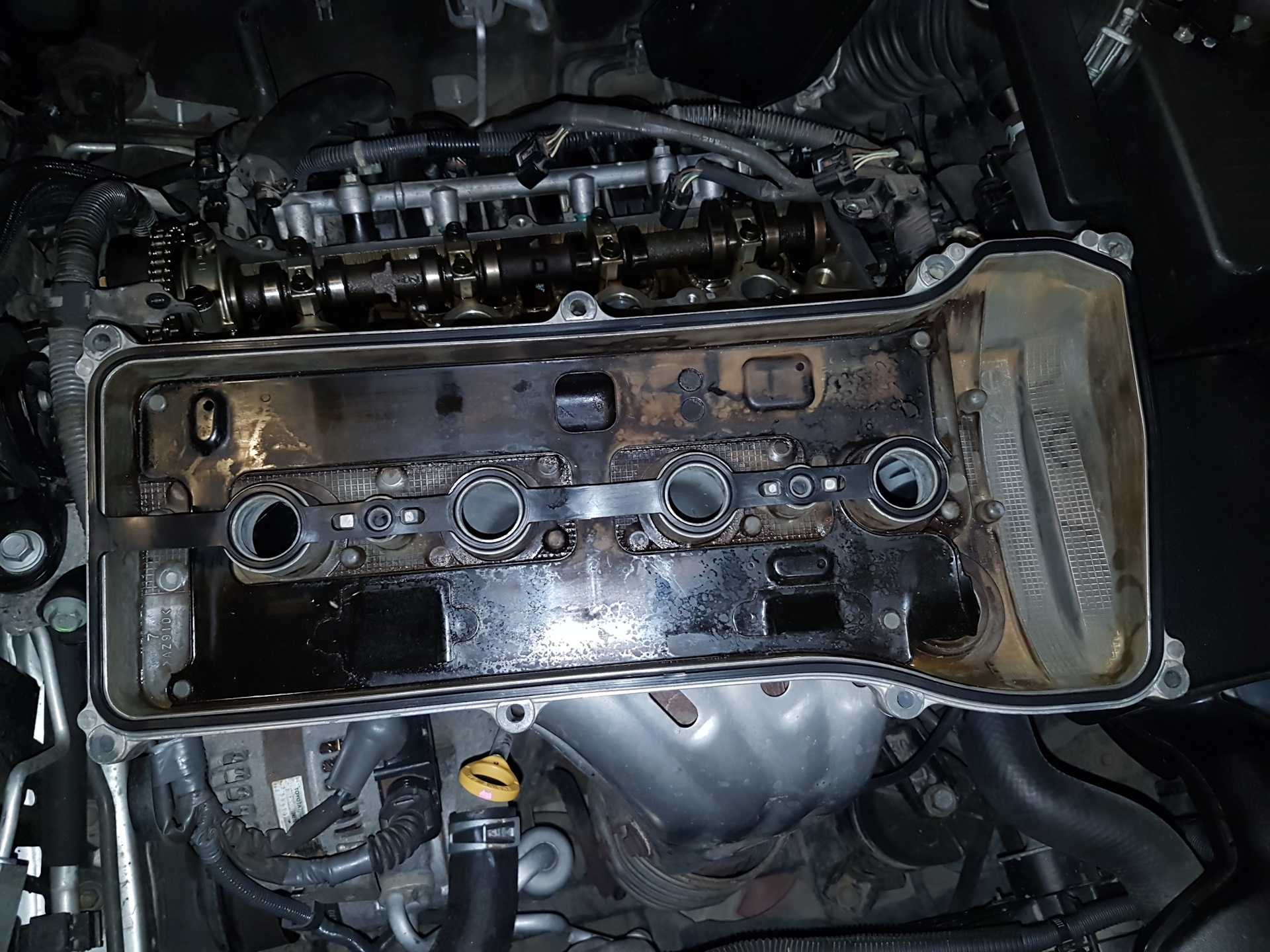

Если присмотреться, при открытии клапанной крышки двигателя можно увидеть, что головка блока полностью эмульсионная.

О восстановлении удлиненной резьбы в блоке цилиндров Toyota Camry мы не упомянули по той причине, что ранее при восстановлении блока цилиндров делались шпильки.

СНИМИТЕ ГОЛОВКУ ЦИЛИНДРА

Шпильки при восстановлении резьбы в блоке цилиндров. Голова снята с блока.

Двигатель этого автомобиля уже прошел восстановление резьбы в блоке цилиндров и решение о ремонте двигателя Toyota Camry заключалось в установке шпилек. Момент затяжки был соблюден, и после ремонта кулачкового двигателя владелец подошел для установки болтов.

Недостаток и последующая причина ремонта заключалась в том, что при установке шпилек под гайки необходимо подвергать культиваторы, чтобы создать натяг и предотвратить ослабление гаек.

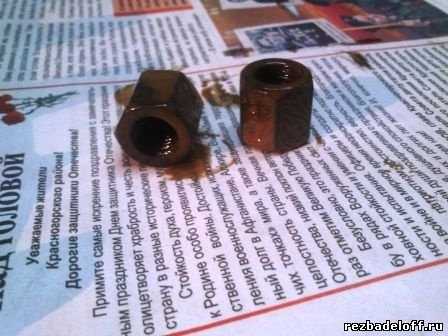

Гайки крепления ГБЦ.

Далее разобрав двигатель 2az, снимаем поддон и промываем его от эмульсии.

Поддон двигателя Тойота Камри 2.4л .

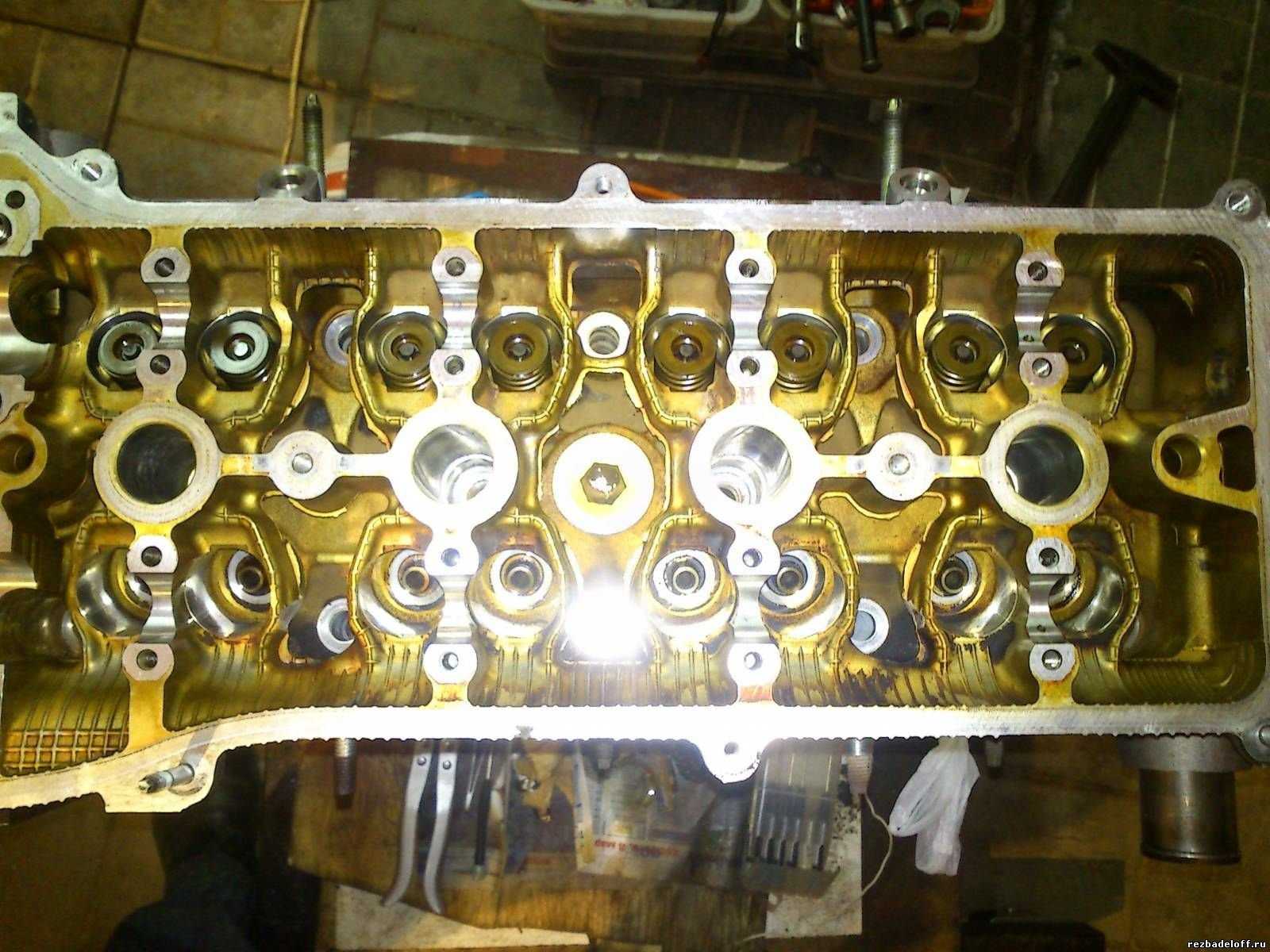

РЕМОНТ ГОЛОВКИ ЦИЛИНДРОВ

Плоскость головки была плоской, шлифовка не требовалась, поэтому мы не будем рассматривать этот момент, а рассмотрим ремонт головки блока более подробно. Для получения уплотнения необходимо отшлифовать клапаны.

Тойота камри с двигателем 2,4 л.

Осуществляем ректификацию клапанов.

Голову промываем от эмульсии .

ДВИГАТЕЛЬ TOYOTA CAMRY В СБОРЕ

Установить головку блока, затянуть болты крепления ГБЦ .

Шайба Гровера — чтобы гайки не открутились.

Затяжка головки двигателя 2az .

Устанавливаем распредвалы и собираем механизм ГРМ .

Осуществляем финальную сборку двигателя тойота камри.

ЗАПУСК ДВИГАТЕЛЯ ПОСЛЕ СБОРКИ. ВИДЕО

https://youtube.com/watch?v=UimSjO1hQuY

Фотоотчёт о капиталке двигателя Toyota 2 AZ-FE

снимаю мотор снизу на специально сваренную тележку

Конечно моторчик далеко не образец чистоты. :((

видны следы подсекания выпускного коллектора

Разъединяю мотор от коробки

ставлю на перевёртыш

внутри относительно чисто..

при выворачивании болта соединения АКПП и ДВС оказалась рваная резьба

вкладыши тоже подношены

при снятии термостата увидел твёрдый кристаллический налёт

вынимаю сетчатый фильтр

сетка в удовлетворительном состоянии

Начинаю разбирать ГБЦ

клапана по порядку

вот такие последствия работы на газе + маслогорение в камере сгорания

Кольца тоже закоксованы

Вставил кольцо в цилиндр на глубину 15 мм

примерно померил штангелем у края на не изношенном пространстве

Палец приложил к штангелю и выставил на против лампы, видно на просвет какой износ

легко зажимаю клапана и чищу от механических наростов

Лёш, фоток ещё большая гора, просто всё сразу не выложишь спать охота в пол шестого утра уже :)))

Сосем не факт, дальше буду выкладывать моторы 02 года 04. и т,д, все они по состоянию совершенно разные.

Получается в год 70-80 тыс. км. Наверно служебная, нормальное явление.

Источник

Двигатель Тойота Камри 2.4 2AZ FE

Сегодня популярность Тойота Камри для российских автолюбителей несомненна. Более трёх десятилетий она является лидером продаж.

Оно и понятно, комфортабельный и вместительный седан с ценой, как у бюджетного корейца в самой лучшей комплектации, делает такую покупку весьма привлекательной. Да и выпущенный на стыке веков 2.

4-литровый движок 2AZ-FE, экономичный и не такой форсированный, дал возможность приблизиться к бизнес-классу.

Особенности двигателя

Дешёвый и технологичный 2AZ-FE имеет открытую рубашку охлаждения и выполнен из алюминиевых сплавов под давлением.

Мотор оснащён цепным приводом, впускной распределительный вал оборудован системой VVT-i, отвечающей за своевременную смену фаз.

Коллектор впуска изготовлен из пластика и располагается сзади двигателя, что защищает его от сильных деформаций при авариях. Значительно снижают вес мотора пластиковые шестерни балансирного вала вкупе с пластиковым впускным коллектором.

Масляный насос двигателя FE имеет отдельный цепной привод, что позволяет ему мгновенно создавать нужное давление при запуске.

Такие особенности мотора 2AZ-FE при его небольшой мощности способствуют выравниванию тяговых характеристик и экономичному расходу топлива – порядка 11.5 литров в городском цикле.

Характерные неисправности силового агрегата

На то, что мотор 2AZ-FE скоро выйдет из строя, указывают следующие факторы:

Плавающие холостые обороты с последующей остановкой двигателя.
Переходные режимы с характерными провалами мощности.
Ухудшающийся запуск с многократными попытками.
Появление в расширительном бачке запаха выхлопных газов.
Обнаружение течи антифриза под впускным коллектором.
Искривление посадочной плоскости ГБЦ вследствие растягивания болтов крепления.

Причины всех этих последствий – выработка ресурса расходников, досрочные неисправности узлов и деталей двигателя серии 2AZ и обидный конструктивный просчёт инженеров фирмы Тойота. Перечислим самые характерные из них:

Выработка звёздочки впускного распредвала (привода механизма VVT-i).
Выход из строя помпы охлаждающей жидкости.
Отказ обгонной муфты генератора при выработке ресурса.
Залегание колец и выработка поршней.
Выработка ресурса поршневых колец и маслосъёмных колпачков.
Конструктивный просчёт инженеров – тонкие болты крепления ГБЦ Toyota Camry и, как следствие, их вытягивание и коробление плоскости головки.

Если первые пять причин – это выработка ресурса различных узлов и деталей двигателя FE, что вполне допустимо и объяснимо, то шестая причина требует дорогостоящего ремонта двигателя.

Ремонт головки блока

После установления причины частично разбираем движок: снимаем шкивы, клапанную крышку, отсоединяем впускной и выпускной коллекторы. Разбираем механизм газораспределения совместно с его приводом.

На распредвалах видна эмульсия (смесь антифриза и масла), образовавшаяся в результате вытягивания болтов. Откручиваем болты крепления головки мотора 2AZ-FE и снимаем головку с блока. Проверяем плоскость прилегания.

Если её повело, то отдаём в мастерскую, где на специальных шлифовальных станках деталь выравнивают.

Он состоит из резьбовых втулок с более длинной резьбой, и, представьте себе, после установки комплекта дефект больше не проявлялся. Тогда у Toyota Camry выпуска после 2004 года удлинили резьбу в ГБЦ на 6 мм, и «срыва головок» больше не происходило.

Вернёмся к нашему ремонту двигателя – после восстановления крепления промываем ГБЦ, клапаны тщательно притираем и производим замену маслосъемных колпачков.

Ставим головку на своё место в моторе 2AZ-FE с новой прокладкой и затягиваем крепление с моментом, указанным в инструкции.

Распределительные валы вставляем в головку и затягиваем посадочные места, после чего собираем газораспределительный механизм. Соединяем с головкой впускной и выпускной коллекторы, ставим клапанную крышку.

Что касается моторесурса двигателя Toyota Camry 2.4, то дилеры обещают, что 400 тысяч километров машина спокойно выдержит, но точный пробег до капитального ремонта пока неизвестен.

Список моделей авто, в которых устанавливался

Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:

Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г.;
Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
Scepter – кузов седан, универсал и купе;
Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.

Toyota Camry Gracia

Капиталим 5s-fe за выходные часть 3 Воскресенье — logbook Toyota Harrier 1998 on DRIVE2

Воскресенье звучит прям так, как будто Воскрешение двс))). Проснувшись утром в часиков так 12 )) продумывал план сбора. Гараж уже растоплен и все греется спокойно. Прем собирать двс. Начинал сборку сверху так, как нам дальше предстоит выставлять балансиры, а тратить время на подгонку нихотца. Подготавливаем поверхность для гбц, из каналов под болты убираем жижу и аккуратно укладывам гбц и затягиваем,49нМ+доворот на 90 градусов, как показанно на графике.

Если нет дино ключа то можно и переборщить)) как это у меня вышло.

Пришлось снимать голову заново, повезло, что болт торчал, а то высверливать это ужас. Далее будем ставить распредвалы главное не ошибиться с метками.

У меня их три, две из которых при вращении валов должны совпасть. Первым поставил всасывающий и уже потом подвел выхлопной. Одеваем шестерню вала и коленвала и выставив их по меткам, устанавливаем ремень грм, а натянем позже. Кидаем косу подключаем форсы и теперь сьавим коллектор на вхлоп))) мучаемся закручиваем и одну гайку сверху только можно закрутить. Дальше по идеи катушки, но не буду а вдруг снимать и чтобы болт открутить нужно снять дз, вобщем решил на одном болту будут. Ставим дз прокладку на герметик тонким слоем. Дальше патрубок для ож к голове прикручиваем и там тоже на герметик. Собираем теперь катушки. И теперь ремень натянуть можно, нятягивал молотком))) удобнее чем монтировкой. Далее собрал кожухи и установил шкив, втыкаем ключ на 24 в распредвалы и затягиваем шкив. Теперь Можно и крышку клапанную ставить. Ставим кранштейн под подушку все это дело собираем и устанавливаем выхлопной коллектор, а потом только генератор. Теперь пока все сохнет можно и внизу собирать. Выставить балансиры по меткам, двс тоже по меткам

и устанавливаем балансир. Далее этот поддон со своими 18 болтами ппц. И не забываем после установки поддона кранштейн на акпп и двс поставить. Устанавливаем колено выхлопа и низ у нас со

www.drive2.com

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
