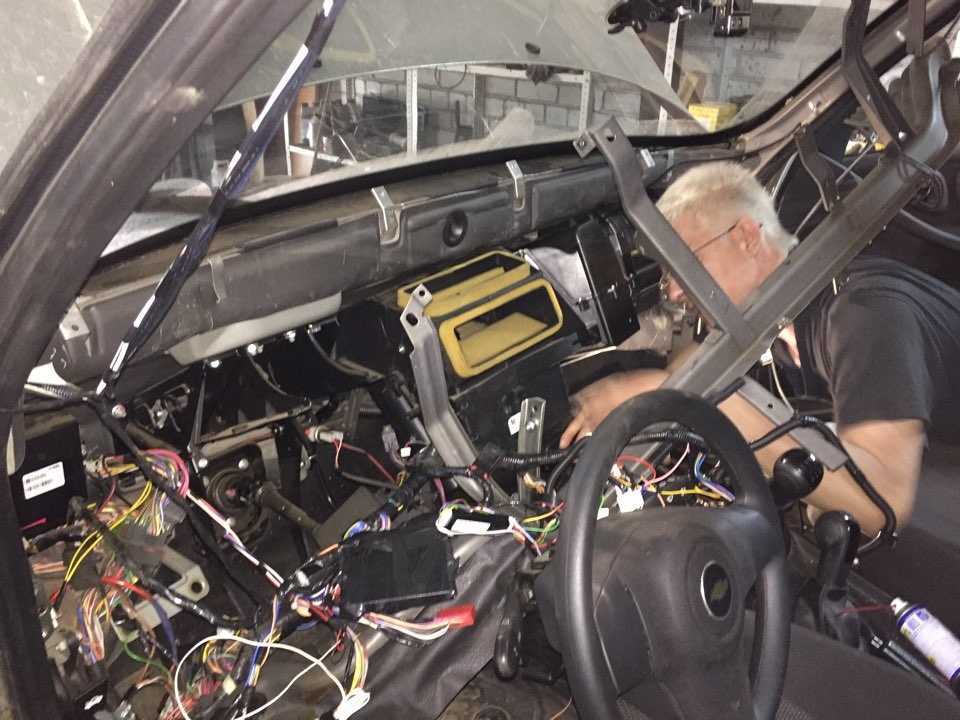

Ремонт, замена и доработка печки «нивы шевроле» своими руками

Особенности конструкции

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления. Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

Устройство печки УАЗ Патриот с 2012 года выпуска предполагает наличие двух теплообменников, нагрев которых осуществляется с помощью горячего антифриза, поступающего их системы охлаждения силового агрегата. Радиаторы отопителя представляют собой систему тонких трубок, имеющих большую площадь поверхности, благодаря чему и обеспечивается интенсивный теплообмен с холодным воздухом в салоне.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки. Выключение режима обогрева производится посредством крана, которым перекрывается доступ горячего антифриза к печному радиатору. Краник обычно перекрывают с наступлением тепла, когда в постоянном обогреве салона особой нужды нет.

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя. Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Радиатор отопителя на ВАЗ Ларгус

• Производитель: RENAULT
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Внимание: Уважаемые покупатели, во избежание ошибок при отправке р адиатора отопителя 6001547484 , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, с системой кондиционирования или нет. Радиатор отопителя Лада Ларгус, чаще всего заменяется следующими терминами: радиатор отопления, радиатор печки

Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же. Р азные наименования данного узла имеют равнозначное право на использование. Например, «радиатор отопления» и «печка» происходит от функции данного теплообменника, «радиатор отопителя» и «радиатор печки» – от места установки

Радиатор отопителя Лада Ларгус, чаще всего заменяется следующими терминами: радиатор отопления, радиатор печки . Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же. Р азные наименования данного узла имеют равнозначное право на использование. Например, «радиатор отопления» и «печка» происходит от функции данного теплообменника, «радиатор отопителя» и «радиатор печки» – от места установки.

Радиатор отопителя – это теплообменник, который использует выработанное двигателем тепло для обогрева салона автомобиля. Он позволяет поддерживать комфортную температуру и исключает запотевание стекол в автомобиле.

1 — компрессор; 2 — вентилятор системы охлаждения двигателя; 3 — трубопровод низкого давления; 4 — клапан для заправки и выпуска хладагента из трубопровода низкого давления; 5 — редуктор; 6 — вентилятор отопителя; 7 — корпус отопителя; 8 — заслонка регулятора температуры; 9 — радиатор отопителя; 10 — испаритель; 11 — щиток передка; 12 — клапан для заправки и выпуска хладагента из трубопровода высокого давления; 13 — трубопровод высокого давления; 14 — ресивер; 15 — датчик давления хладагента; 16 — радиатор системы охлаждения двигателя; 17 — конденсатор

Автомобиль может быть оборудован либо системой вентиляции и отопления, либо системой вентиляции, отопления и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

В систему вентиляции и отопления входят: отопитель , вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.

Через радиатор отопителя Лада Ларгус постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.

Радиатор отопителя 6001547484 представляет из себя: алюминиевый, несборный (паяный), трубчато-ленточный. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачок данного радиатора изготовлен из специального пластика.

Конструкция несборных (паяных) алюминиевых приборов в сочетании с пластиком, является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки с бочками из пластика, имеют малый вес и относительно высокую жесткость, а также оптимальные цены.

Другие артикулы товара и его аналогов в каталогах: 6001547484, 812374, LRH0998.

Лада Ларгус, Renault Duster.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить р адиатор отопителя на автомобиле семейства Лада Ларгус.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Виновник радиатор

Существует огромное количество неисправностей отопителя салона, но основной является неисправность радиатора печки.  Причинами почему печка не греет зимой может быть забитый радиатор как снаружи так и внутри.

Стоимость радиатора отопителя с кондиционером халла от 1500 до 2500 рублей.

Если радиато забит снаружи:

Случается так, что при использовании автомобиля без салонного фильтра на радиатор печки может попадать излишний мусор что под воздействием вентилятора отопителя может засорить его.

Для того чтобы устранить этот недуг достаточно снять радиатор и промыть его.

Радиатор печки забит изнутри:

Бывают случае что радиатор забивается изнутри из-за старой ОЖ. Продукты коррозии скапливаются на тонких стенках радиатора и закупоривают его, что предотвращает попадания и прохождения антифриза. Следовательно, если ОЖ не может нормально циркулировать по радиатору, то он не сможет нагреваться и отдавать тепло.

Устраняется снятием радиатора и промывкой.

Течь радиатора печки:

При протечки радиатора в салоне появляется неприятный запах, стекла автомобиля начинают запотевать и покрываться жирным налетом. Езда на таком автомобили становится не комфортной, есть шанс при большой утечки ОЖ потерять большое количество антифриза и перегреть двигатель, что чревато дорогим ремонтом.

Диагностика климат-контроля Приоры комплектации люкс

Как и все электронные блоки управления (ЭБУ), компьютер отопителя с кондиционером диагностируется либо портативным сканером, либо полноценным мотор-тестером. Нужно учитывать, что эта система управляется через отдельный ЭБУ, который называется — блок комфорта.

Так же как и стандартная диагностика, сканирование системы климат-контроля подключается через диагностический разъём OBD-2 под перчаточным ящиком (бардачком). В общем, эти проверки проводятся аналогично диагностике системы автоматического обогрева. С особенностями кондиционера. То есть проверка исполнительных механизмов и датчиков этого устройства.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

• оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
• неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
• при увеличении мощности обдува не происходит увеличение температуры;
• при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Замена

Как и в случае с обычным отопителем, признаком неисправности требующей замены радиатора печки «Приоры» с кондиционером является запотевание лобового стекла и резкий запах тосола (антифриза) в салоне. Это явный признак того, что радиатор пора заменить.

Замена радиатора

Как и на обычной «Приоре» всё начинается со снятия «жабо» и стенок между печкой и моторным отсеком. Это уже описанная процедура.

Следом идёт аналогичный слив охлаждающей жидкости. А вот далее всё немного проще. Нет необходимости для замены радиатора демонтировать весь отопитель. Достаточно ослабить хомуты крепящие патрубки к радиатору. Снять шланги и выкрутить 3 крепёжных самореза. И всё, радиатор печки «Приоры» можно свободно менять. Он легко выходит вперёд. Наклеить поролоновый уплотнитель и вставить новый на место. Закрепить всю конструкцию и установить в обратном порядке защиту.

Замена радиатора

Первое что необходимо сделать перед заменой радиатора отопителя – это подготовить инструмент.

Необходимый инструмент:

• Отвертка «+» или «-»;
• Трещотка с головкой на «13» или накидной ключ на «13»;
• Герметик;
• Антифриз  5л;
• Емкость для слива антифриза;

После подготовки инструмента можно приступать к работе

Пошаговая инструкция

Для удобстванеобходимо снять гофру впускного ресивера с дроссельной заслонки, а так же снять бокс воздушного фильтра вместе с датчиком ДМРВ.

Для этого необходимо: расслабить хомуты гофры от ДЗ, расслабить хомут малой вентиляции картера, снять фишку датчика ДМРВ и снять бокс воздушного фильтра с резиновых фиксаторов.

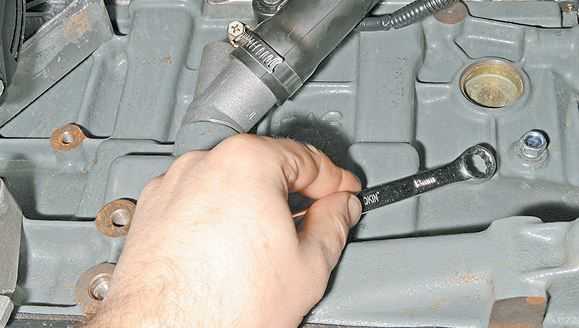

Сливаем охлаждающую жидкость путем откручивания пробки в блоке цилиндров (если жидкость не бежит необходимо открыть крышку расширительного бачка).

Далее снимаем резиновый уплотнитель капота с жабо.

Снимаем шланги с шумоизоляции моторного отсека (крепятся на защелках).

Отгибаем шумоизоляцию моторного отсека  вниз предварительно отвинчивания 3 самореза сверху, 2 болта крышки воздушного фильтра и 1 болт возле тормозного цилиндра.

Вынимаем поролоновый уплотнитель

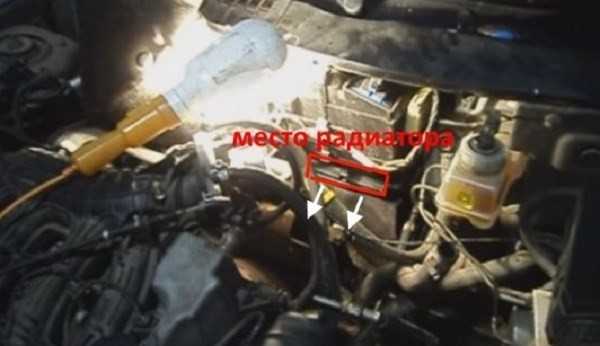

Ослабляем хомуты радиатора и снимаем шланги с радиатора и загибаем их вниз.

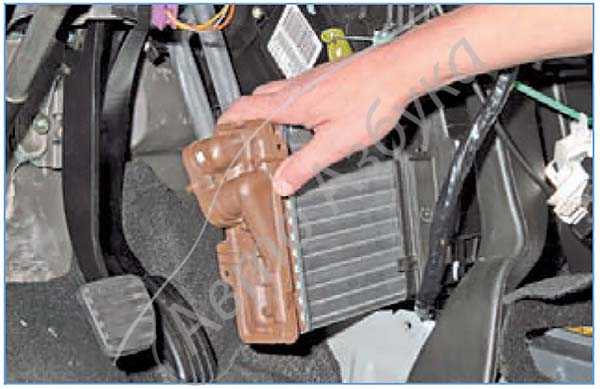

Откручиваем три самореза крышки радиатора и вынимаем радиатор потянув на себя.

Убираем мусор и вытираем посадочное место радиатора.

Устанавливаем новый радиатор в обратной последовательности.

Замена радиатора печки с кондиционером Halla завершена. Надеемся наша статья была вам полезна.

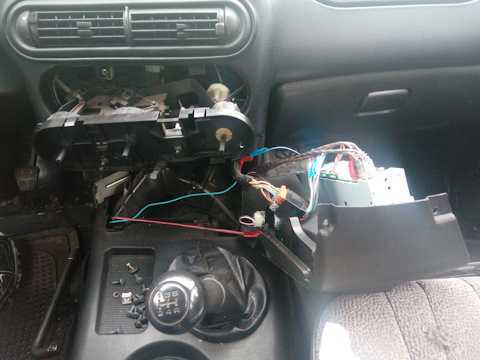

Устройство системы отопления автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

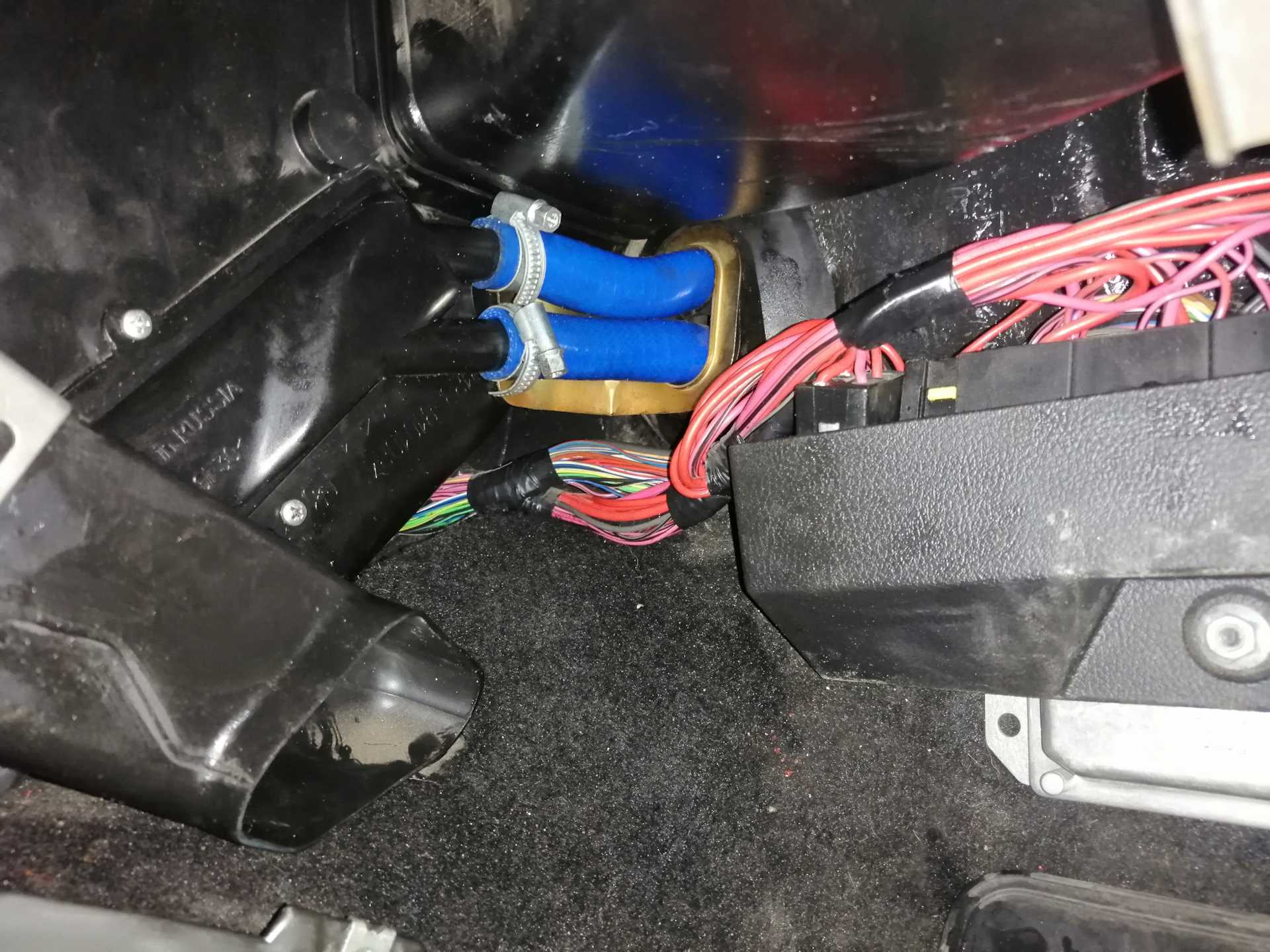

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

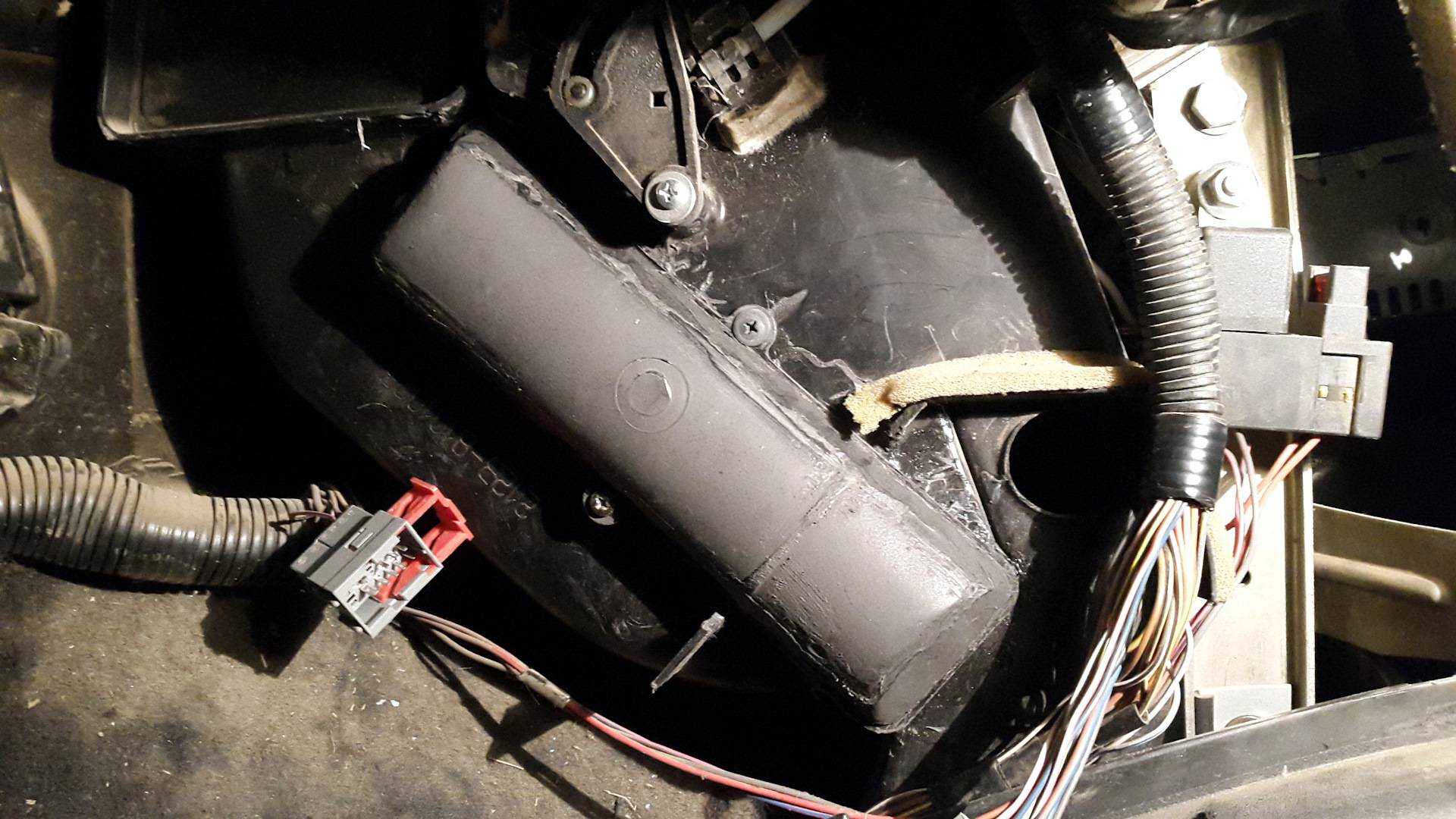

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

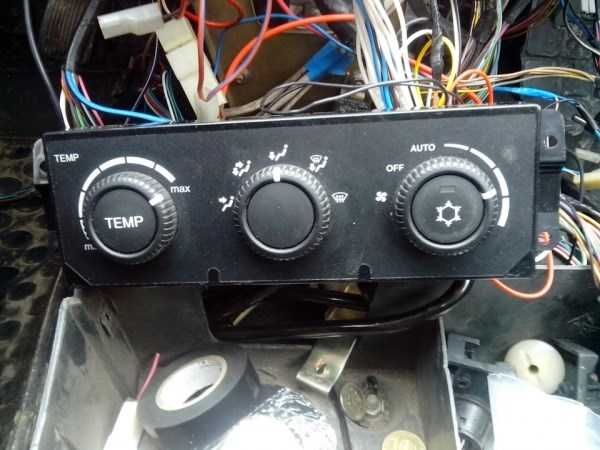

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Алюминиевый или медный?

Мы рекомендуем установить медный радиатор, так как он универсален, ремонтопригоден и имеет бОльшую теплоотдачу по сравнению с алюминиевым.

Вы, наверное, не раз слышали поговорку: «В машине — Ташкент» или «печка-Ташкент». Так вот, поставив медный радиатор отопителя, вы получите очень теплый автомобиль. Люди в возрасте ещё помнят те советские времена…, а про плавность хода и тепло салона в автомобиле ВАЗ 2106 до сих пор ходят легенды.

У некоторых владельцев старых «Жигулей» могут возникнуть проблемы при замене радиатора. При установке новый алюминиевый радиатор может просто «не влезть» в корпус печки

Разница в корпусах (01, 05) совсем небольшая, но она присутствует, поэтому обратите особое внимание на этот факт. Перед покупкой продавцу касательно размеров радиатора, а лучше принесите старый и сравните их на месте

Для того чтобы не прогадать, берите медный радиатор. Он универсален и подходит ко всем моделям.

Порядок замены

Купить новый радиатор печки на ВАЗ 2107 можно в любом автомагазине, алюминиевый будет стоить около 1 тыс. рублей, а медный обойдется несколько дороже, но его можно запаять, что, впрочем, только временная мера. В комплекте должны идти запчасти, необходимые для монтажа.

Сначала требуется отключить клемму аккумулятора, чтобы при работе не навредить электрической системе автомобиля. Установка радиатора начинается со слива охлаждающей жидкости. Для этого головкой на 13 откручиваем сливную пробку, которая расположена на блоке цилиндров, с радиатора системы охлаждения сливать не нужно.

Особенности системы отопления на «Пятнашке»

На ВАЗ 2115 отопительная система включает в себя следующие элементы:

• непосредственно сама печка ВАЗ, включающая в себя пластмассовый корпус, радиаторный узел, а также вентилирующее устройство;
• кран отопителя ВАЗ, использующийся для перекрывания доступа антифриза к радиаторному устройству и механическому приводу узла;
• блок управления, использующийся для регулировки воздушного потока, расположенный в центральной консоли.

Полное устройство отопительной системы «пятнашки»

Замена радиатора отопителя ВАЗ 2110

1. Отопитель старого образца (до сен.2003г)
2. Отопитель нового образца (после сен.2003г)

1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, “заедает” и особенно подвержен закислению. В доказательство к этому – изображения выше, где причина замены – заклинивший кран и течь жидкости.

Шаровой или керамический?

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана – бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

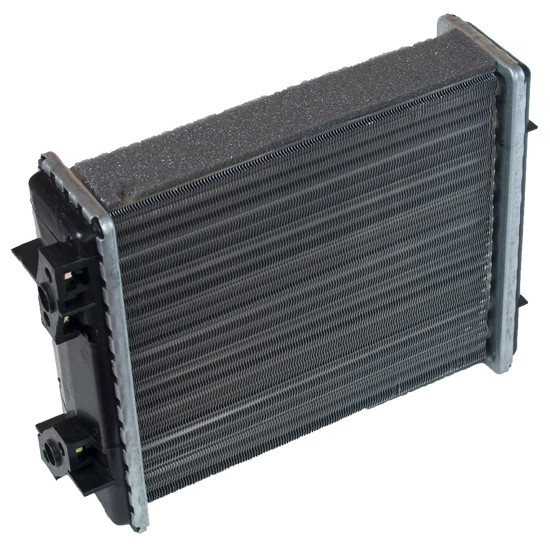

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

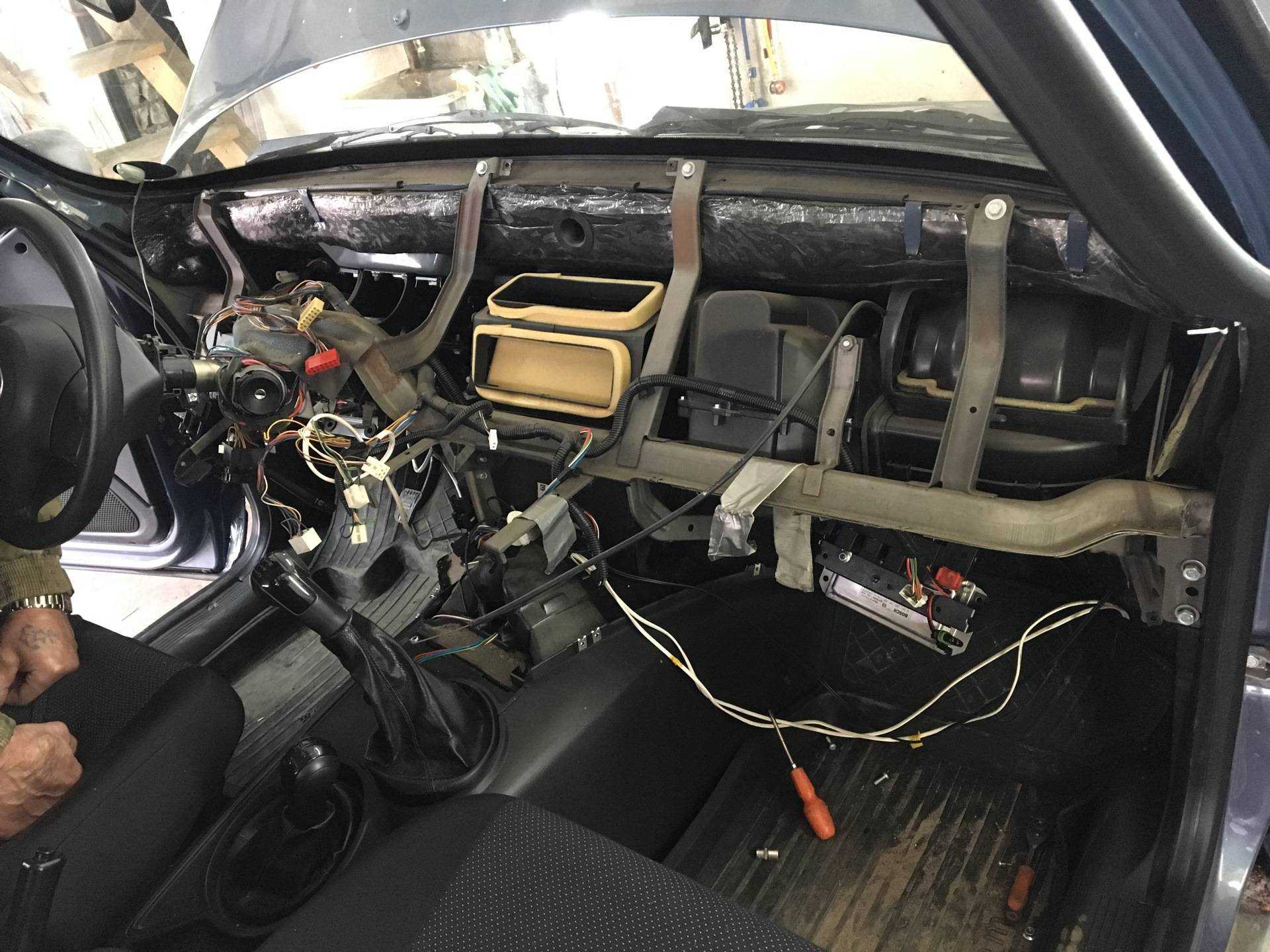

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.
