Как проверить датчик положения коленвала за 10 минут

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Проводим проверку прямо в гараже

Если мотор в машине заглох, уже не уехать, да и с барахлящим движком куда либо ехать весьма рискованное дело, попросту не доедешь., поэтому приступаем к проверке на месте. Сначала открываем капот и производим такие действия:

1. Тщательно очищаем корпус датчика ветошью, пропитанной растворителем, бензином, скипидаром, прочим обезжиривающим средством. Особенно тщательно протираем торец со стороны зубчатого шкива.
2. Проверяем крепление – вдруг разболтался, немного открутившийся винт на датчике, позволяет ему отодвинуться от зубьев, зазор между датчиком и зубьями увеличился, а импульс соответственно ослаб.
3. Прочищаем контакты в разъеме от окисления (тонкой отверткой, шилом).
4. Проверяем проводку, чтоб не была оплавлена либо переломлена.
5. Пробуем запустить мотор, не прошла ли проблема? Если исчезла- можно ехать.
6. Когда все меры, описанные мной выше не помогли, остается замена.

Признаки поломки

Проблемы в работе электронной системы диагностируют по определенным внешним особенностям. Когда их насчитывают более трех – это часто свидетельствует о повреждении прибора. Проблему с датчиком коленчатого вала не всегда удается обнаружить сразу.  Симптомы неисправности ДПКВ бывают следующими:

1. Резкие скачки оборотов от высоких до низких значений на холостом ходу.
2. «Стук двигателя», издаваемый гидрокомпенсаторами. Он отчетливо проявляется на высоких скоростях или подъеме в гору.
3. Отсутствие набора оборотов при работе мотора на полной мощности.
4. Остановка двигателя во время езды или заглохший во время остановки авто двигатель.
5. При неисправном датчике искра во время зажигания отсутствует или не появляется.
6. Аэродинамика авто сильно снижена.

Эти проблемы не всегда являются признаками неисправности датчика коленвала, они могут сигнализировать о поломке другой части системы. Перед починкой или заменой исключают другие причины, которые могут вызвать «симптомы». Неполадки ДПКВ могут не быть перманентными и проявляться время от времени. Чтобы убедиться, что двигатель неправильно функционирует из-за ошибок датчика коленвала, рекомендуется провести полную диагностику системы.

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

• повреждение корпуса;
• обрыв катушки индуктивности;
• межвитковое замыкание;
• окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

• повреждение одного или более зубцов шестеренки;
• намагничивание шестеренки;
• изменение расстояния между датчиком и шестеренкой.

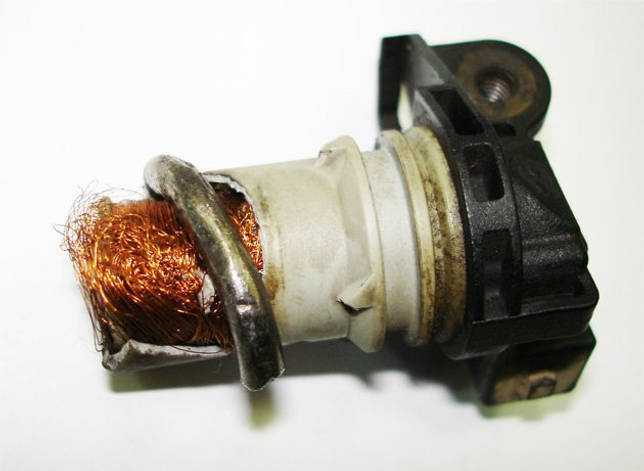

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Проверка на ВАЗ 2110

Омметром (мультиметром).

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

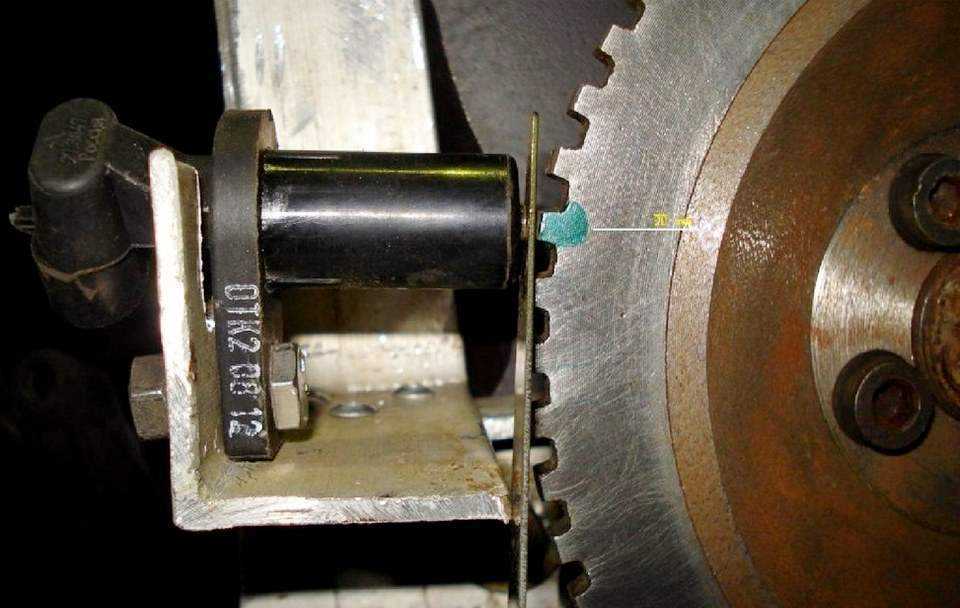

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

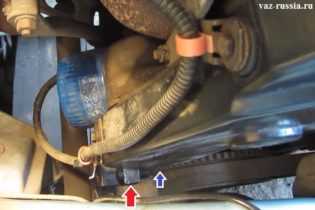

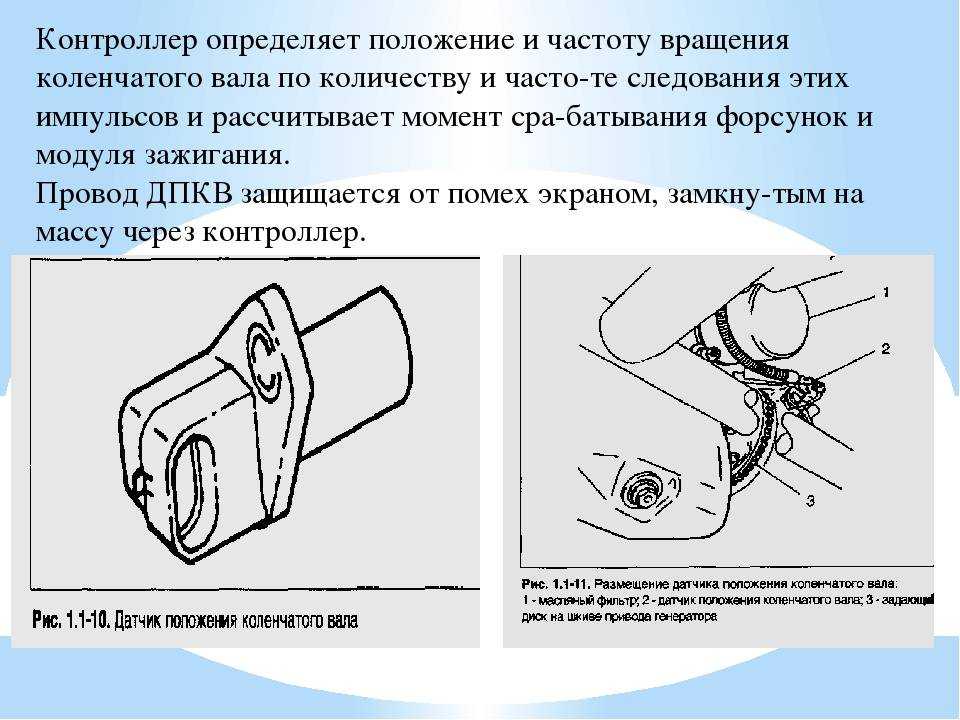

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Осциллографом.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

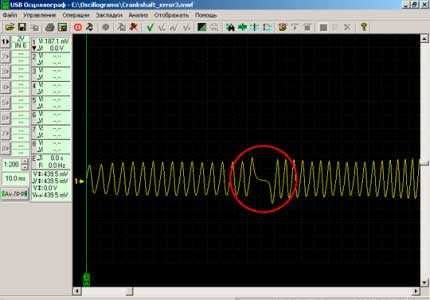

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Устройство ДПКВ

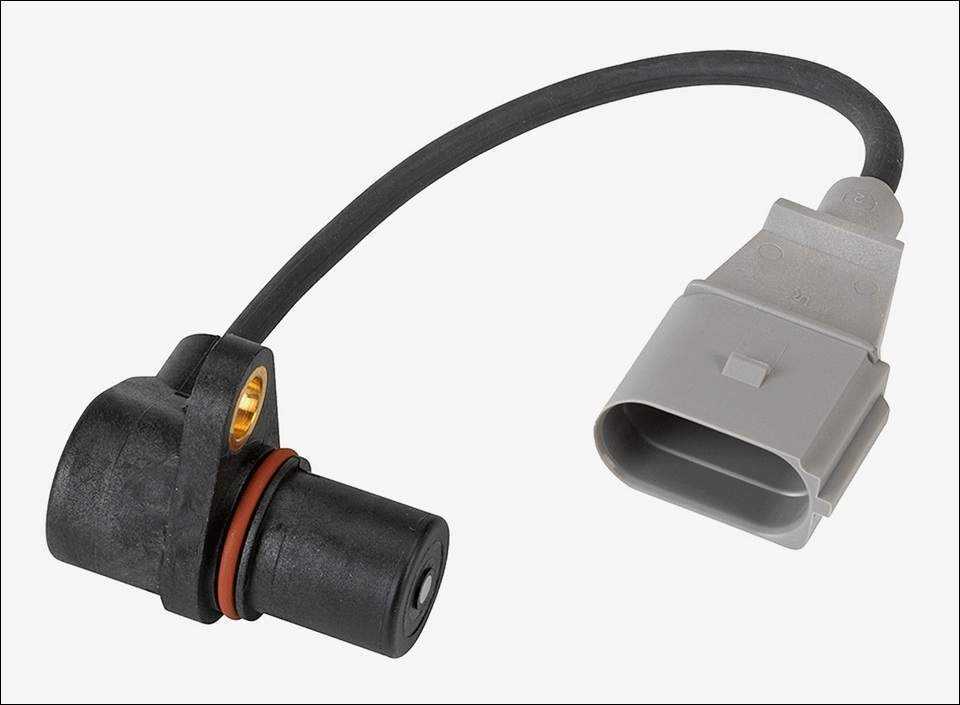

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Назначение датчика коленвала и способы проверки

Датчик положения коленчатого вала непосредственно связан с ЭБУ. Он передаёт на контроллер импульсы, в которых содержатся: сигналы о моментах прохождения поршнями верхних и нижних мёртвых точек (ВМТ/НМТ) первого и последнего цилиндра; а также текущее положение коленчатого вала. На основании этих сигналов ЭБУ настраивает:

1. Синхронную работу коленвала и распредвала.
2. Момент и количество подачи топлива.
3. Чёткую работу клапана адсорбера.
4. Угол опережения зажигания.

Если отключить ДПКВ, то двигатель не будет работать (попросту не запустится). Процессор ЭБУ не сможет понимать, в какой момент подавать топливо в распылители форсунок и напряжение на свечи.

Проверка Диагностическим OBD-2 сканером

Специалисты СТО прекрасно знают, как проверить датчик коленвала. Для этого в штатном оборудовании техцентра есть различные сканеры, например, корейские OBD–2 Scan Tool Pro и Scan Tool Pro Black Edition. Они получили широкую популярность, как у самих автосервисов, так и у автовладельцев, практикующих самостоятельные ремонты.

Фирменные корейские сканеры, такие как GDS VCI и CarmanScan VG, особенно популярны у монобрендовых техцентров, таких как Oem-Zap, – посвятившего себя исключительно маркам KIA / HYUNDAI.

Колодка сканера OBD-2 подключается в диагностический разъём и, посредством сети Bluetooth или Wi‐Fi, передаёт информацию от процессора ЭБУ на электронное устройство (смартфон, планшет, ноутбук). Используя программу диагностики можно проверить работу ДПКВ. Если появились ошибки Р0335, Р0336 и Р0337, то значит проблема действительно в датчике положения коленвала.

Проверка сопротивления омметром

Если автовладелец или сотрудник СТО владеет знаниями в электрике, то сможет проверить ДПКВ омметром. Достаточно коснуться щупами прибора до контактов 1 и 2 в разъёме и стрелка на шкале экрана покажет результат (цифры на электронном приборе). Рабочим параметром считается диапазон 500–700 Ом. Более высокие или низкие показатели свидетельствуют о неисправности датчика.

Проверка значения индуктивности

Тест индуктивности ДПКВ подразумевает проверку катушки, встроенной в датчик. То есть, такой вариант подходит только для индуктивных ДПКВ. Для работы вам потребуются такие приборы как:

• мегаомметр;
• измеритель индуктивности (мультиметр).

Мультиметр сгодится лишь тот, в котором есть функционал проверки индуктивности. Сам принцип теста следующий: установите мегаомметр в положение 500 В. Затем подключите измеритель индуктивности (мультиметр) к концевикам штекера «-» и «+» (полярность не имеет значения). В результате вы получите параметры, которые на рабочем ДПКВ в пределах: 200 — 400 МГц.

Проверка с помощью осциллографа

Осциллограф есть в каждом серьёзном автосервисе. Это профессиональное оборудование, позволяющее с максимальной точностью увидеть моменты образования электрических сигналов. Для проверки ДПКВ прибор подключают к штекеру датчика и считывают диагностические данные с экрана, возбуждая сенсор отвёрткой или другим металлическим предметом. Если ДПКВ неисправен, то осциллограмма останется без изменений.

Проверка гаечным ключом

Такой способ подходит в полевых условиях. Принцип проверки следующий. Снимите датчик положения к/в, включите зажигание, и гаечным ключом имитируйте прохождение маховика у сенсора ДПКВ. Если датчик рабочий, то вы услышите щелчки включения бензонасоса. Если на улице шумно, попросите пассажира послушать включение бензонасоса, сидя в салоне на заднем сидении. Отсутствие реакции БН свидетельствует о том, что датчик вышел из строя.

Рекомендация: Дождитесь, пока двигатель остынет и повторите попытку запуска. Неисправные ДПКВ обычно работают на холодную. Так вы сможете добраться до ближайшего автомагазина запчастей или автосервиса.

Проверка мультиметром

Датчик необходимо снять. Мультиметр следует перевести в режим измерения сопротивления до 2000 Ом. Затем присоедините щупы прибора к контактам 1 и 2 в штекере ДПКВ. На рабочем датчике результат должен составить 500 – 700 Ом. Если будет меньше, значит есть дефекты в изоляции обмотки катушки. А если прибор совсем не покажет реакции, то это означает обрыв цепи.

Причины неполадок

Что может вызвать подобные неприятности?  Давайте разбираться.

Этот датчик весьма надежен и долговечен, чаще всего он прослужит полный период эксплуатации машины, поэтому грешить сразу на него не приходит в голову. Однако есть причины, которые приводят к его поломке:

Замыкание обмотки либо внутренний обрыв от сильной вибрации мотора, эта неисправность весьма редко встречается

Разрыв электрической цепи, причина – та же вибрация, оплавление проводника под действием температуры, либо механическое повреждение по неосторожности самого владельца авто. Повреждение механическое при выполнении какого либо ремонта (удар сорвавшимся ключом, как вариант)

Пропал контакт в разъеме, по причине окисления, либо расшатался. Наиболее распространенный – загрязненность поверхности, которая взаимодействует со шкивом.

Как мне кажется, пыли и грязи стоит уделить внимание, она появляется со временем в любом агрегате. Пыль и грязь, а еще стружка металлическая (очень мелкая, появляющаяся постепенно по мере работы и износа деталей) постепенно залепляют датчик, в результате он перестает реагировать и подавать импульсы, либо импульсы слабеют

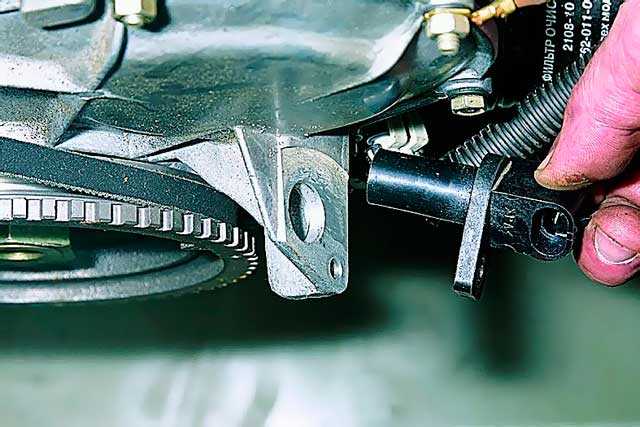

Снимаем датчик

Любой инжекторный мотор оснащен датчиками, их много, расположены они в каждой модели и марке по разному, я покажу на примере самой распространенной отечественной марки ВАЗ-2110 где он располагается.

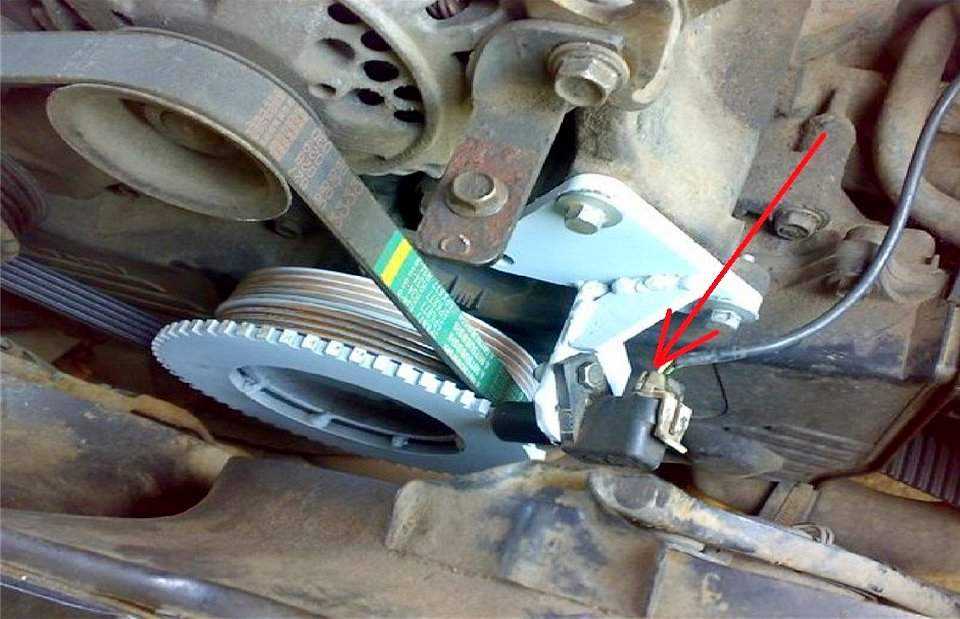

Нужный нам датчик крепится на кронштейне, кронштейн расположен на корпусе масляного насоса, «лицевой» стороной он направлен на зубья шкива коленвала (синяя стрелочка).  Колодка проводов подключена к датчику сзади (колодка отмечена красной стрелочкой).

1. Напоминаю, что датчик является электронным компонентом, поэтому, прежде чем его трогать, нужно обесточить цепь. Для этого мы снимаем плюсовую клемму с аккумулятора.
2. Какие могут быт неприятности, если забить на это? От замыкания проводки и до выхода из строя компьютера, в общем разгильдяйство обойдется дорого!
3. После этого можно рукой отжать фиксатор, которым колодка укреплена в разъёме, и снять ее. Аккуратность буден не лишней, я сам видел, как ломают фиксаторы грубым, чрезмерным нажатием.
4. Затем нам нужно выкрутить крепящий болт, и снять датчик.

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

• проверка на сопротивление катушки датчика;
• комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
• проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Способы устранения проблем

Владелец автомобиля может исправить поломку путем:

• удаления загрязнений органическим растворителем и мягкой щеткой;
• проверки и восстановления жгута электропроводки и разъема;
• установки нового ДПКВ, соответствующего по характеристикам штатному элементу.

Очистка датчика коленвала

Одной из частых причин выхода из строя является попадание грязи на сердечник и диск. Толстый слой масла и пыли ухудшает условия работы, что приводит к ошибочному определению угла поворота коленвала.

Датчик коленвала следует периодически чистить.

Для промывки используют бензин и мягкую щетку или салфетку, которой аккуратно протирают элементы конструкции. Если процедура не позволила восстановить работоспособность, то датчик неисправен и требует замены.

… о ремонте

Одновременно следует осмотреть диск, повреждения или износ зубцов являются причиной некорректной работы датчика.

Обрыв провода

Из-за вибраций возможно повреждение проводки, на ресурс кабеля оказывает влияние расположение штекера относительно корпуса сенсора. При чрезмерном натяжении тонкие медные жилы рвутся и сигнал от чувствительного элемента не поступает к блоку управления.

Следует проверить тестером провода, определить неисправный участок и выполнить ремонт. Если обрыв произошел в корпусе датчика, то понадобится приобрести и установить новый ДПКВ.

Обработка контактов

Причиной неисправности может стать влага или дорожные реагенты, попавшие в разъем. Для восстановления работоспособности следует отключить провод, для упрощения обслуживания можно снять сенсор с двигателя.

Металлические контакты очищают специальным спреем, растворяющим грязь и следы коррозии, а также предотвращающим оседание влаги при дальнейшей эксплуатации. Если порван уплотнитель, который отвечает за герметичность разъема, то понадобится установить новые штекеры или поменять ДПКВ.

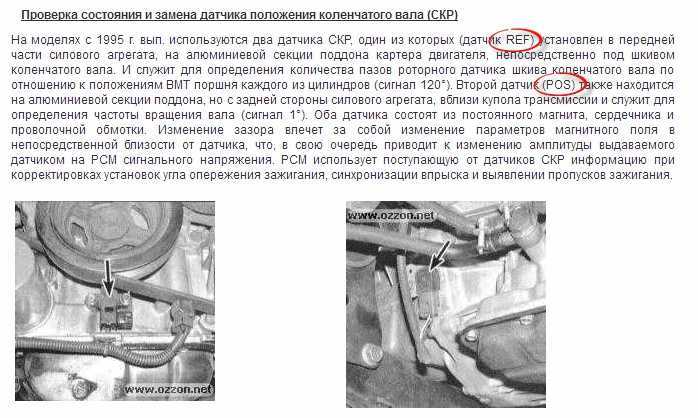

Замена датчика коленвала

Если произошло необратимое повреждение (например, разрушение корпуса или обрыв обмотки), то понадобится замена элемента. Для снятия необходимо отвернуть гайку или болт крепления к картеру или кронштейну, а затем отсоединить штекер электропроводки. Поменять сенсор можно в гаражных условиях за 10-15 минут, специальный инструмент не потребуется.

Новый элемент подбирают по каталогам производителей, сборку производят в обратной последовательности. Зазор между наконечником сердечника и диском выставляется автоматически, регулировка не требуется.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом. Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Признаки, по которым можно определить неисправность

Если устройство не полностью вышло из строя, то главные признаки неисправности датчика коленвала ВАЗ 2110 8 клапанов следующие:

1. На главной панели горит сигнальная лампа, рекомендующая проверить двигатель.
2. Снижается тяга.
3. Обороты двигателя нестабильны.
4. Невозможно завести двигатель.
5. Слышны выстрелы впускного и выпускного коллектора.
6. Даже на холостом ходу двигатель работает неустойчиво.

Эти признаки будут свидетельствовать о том, что датчик нуждается в замене.

Если же этот датчик сломался окончательно, то двигатель тут же и остановится, так как не будет выполнять свою роль:

1. Подавать сигнал на модуль зажигания.
2. При раскручивании коленвала стартером не будет искры.
3. В рампу не будет поступать бензин.
4. Блок управления перестанет функционировать: он перестанет производить сигналы, необходимые для нормального функционирования двигателя.

Поверхность датчика может засориться. Ей потребуется очистка. Однако если причина находится в самом приборе, то необходимо будет его заменить.

Датчик распредвала на умз 4216: где стоит, как проверить — АвтоЭксперт

Все инжекторные и некоторые карбюраторные автомобили оснащены датчиком положения коленвала (ДПКВ) и выход его из строя приводит к не возможности запуска двигателя, неустойчивой работе. Для того чтобы определить неисправность датчика положения коленвала нужно знать его устройство и как он работает.

• Жигулевский датчик.
• Газелевский датчик.

Устройство датчика коленвала

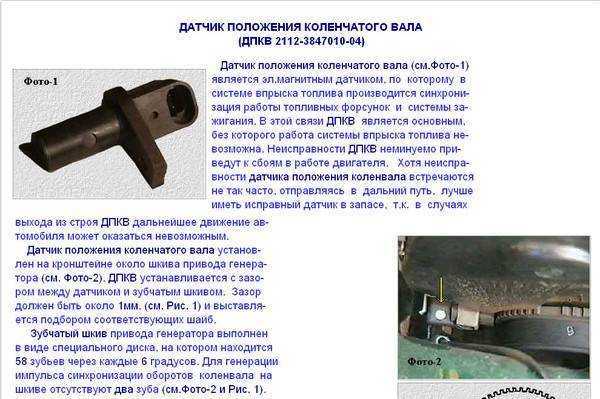

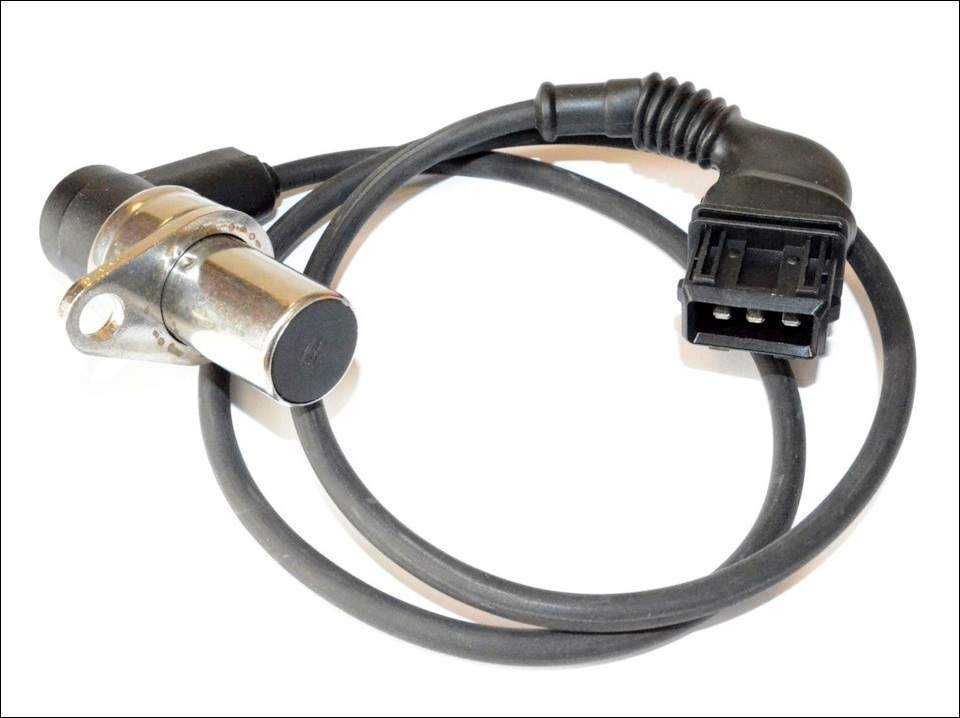

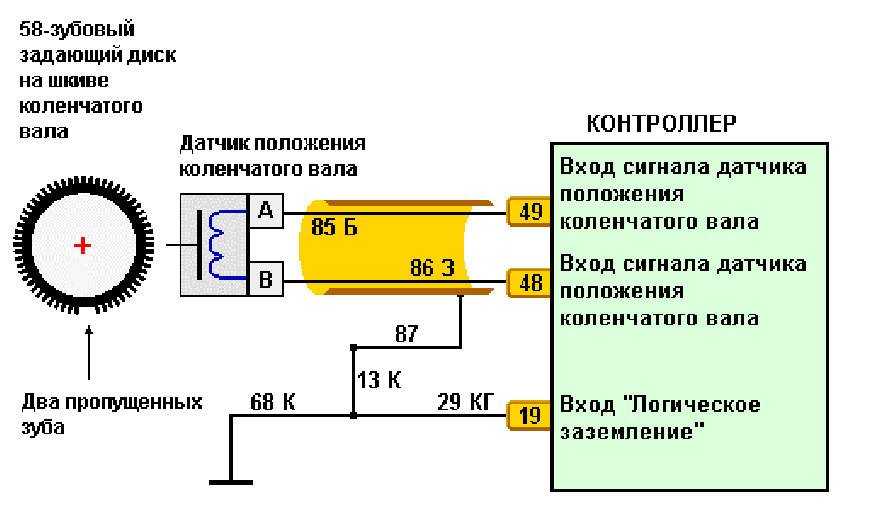

Датчик положения коленчатого вала это эл.магнитный датчик, по сигналу которого в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. На шкиве коленвала расположены зубья в количестве 58, через каждые 6 градусов, а для начала генерации сигнала отсутствует два зуба (так называемый ноль).

Как работает датчик коленвала

Когда коленвал приходит в движение между установленным датчиком и зубьями шкива коленвала генерируется импульс тока, электронный блок управления двигателем (ЭБУ) считывает импульс и дает сигнал на открытие форсунок и на модуль зажигания (катушки), который в свою очередь дает искру на свечи. Отсутствие двух зубов помогает ЭБУ определить ВМТ ( верхнюю мертвую точку), то есть в какой момент давать сигнал на форсунки и подавать искру.

Определение неисправности датчика коленвала

Если двигатель перестал заводиться нужно, проверить наличие искры и питания на форсунки. Снять высоковольтный провод со свечи зажигания и поднести к двигателю, а затем покрутить стартер.

Отсутствие искры косвенно говорит о неисправности датчика коленвала.

Но нужно быть внимательным, если искра все таки есть, сильный разряд тока на массу автомобиля может вызвать выход из строя электронного блока управления двигателем.

Читать AWD привод: что это?

Отсутствие питания на форсунки определяется с помощью мультиметра или обыкновенной 12 вольтовой лампочкой подключенной к разъему форсунки, в момент вращения стартером двигателя должно появиться напряжение и лампочка загорится. А в случаи неисправности ДПКВ напряжение на разъем подаваться не будет, лампочка не загорится. А когда двигатель , глохнет , « виновником» может стать шкив коленвала.

Шкив должен плотно сидеть на носке коленвала, и если разбивает шпонку или раскручивается храповик, шкив болтается, сигнал от датчика коленвала идет не правильный, ЭБУ не в такт подает искру и питание на форсунки.

Как проверить датчик коленвала самостоятельно

Для этого нужно снять датчик с двигателя и провести визуальный осмотр, на нем не должно быть вмятин, трещин. Затем нужно проверить обмотку датчика на сопротивление, подсоединив мултьтиметр к выводам датчика коленвала.

Сопротивление обмотки должно находиться в пределах 600-900Ом. Существует еще один способ проверки, для этого нужно подсоединить мультиметр, к выводам датчика .

Затем быстро поднести металлический предмет к сердечнику датчика коленвала, если он исправен на приборе можно будет увидеть скачки напряжения.

Датчик распредвала: признаки неисправности и замена :

Современный автомобиль оснащается множеством датчиков, которые призваны контролировать работу всех его систем, в частности силового агрегата. Таким образом, ЭСУ в нем обязательно работает в паре с такими устройствами.

Исправность же такого следящего элемента, как датчик положения распредвала, является залогом стабильной работы двигателя. Поговорим подробнее о значимости этой детали, а также о том, как правильно произвести замену ДВРП.

Как он выглядит?

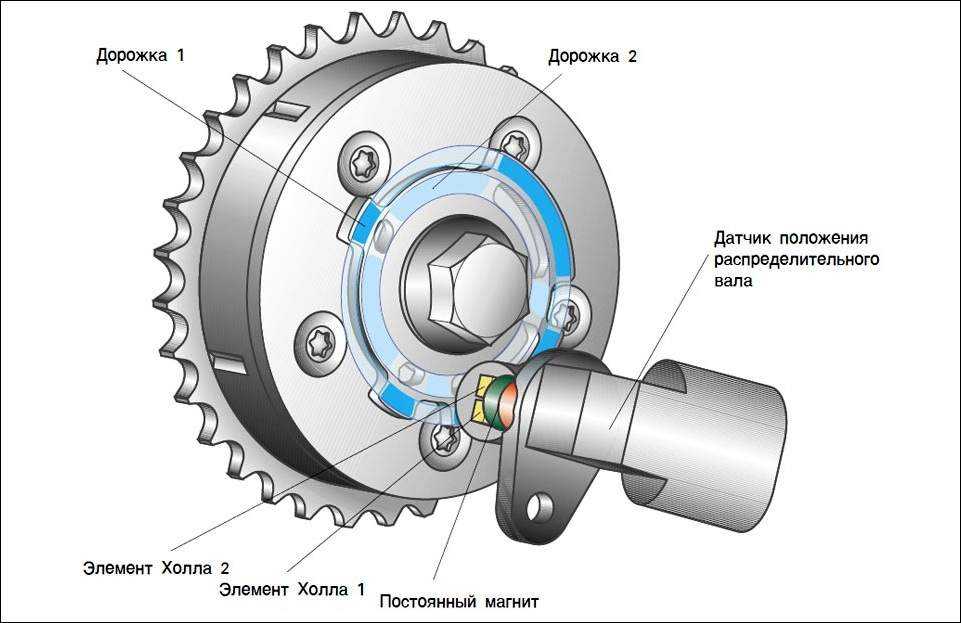

Сначала несколько слов о том, что же представляет собой датчик распредвала, или сокращенно — ДПРВ. Конструкция его очень простая: он состоит из магнита, облаченного в пластмассовый корпус.

Датчик распредвала имеет соединение с системой распознавания, а импульсный сигнал передается посредством замыкания зубчика.

В результате этого обеспечивается своевременный впрыск топлива и зажигание смеси.

Значимость датчика

Такое устройство устанавливается на все моторы с электронной системой подачи топлива. Оно не только считывает информацию. Без его правильной работы автомобиль не сможет двинуться с места (это касается более старых машин). Становится очевидным, насколько важна эта вроде бы практически незаметная деталь.

Роль датчика нельзя недооценивать, ведь он посылает сигналы бортовому компьютеру о необходимости подачи и поджога топливной смеси. Благодаря взаимодействию ЭБУ и датчика момент искры на свечах зажигания и момент впрыска топлива на форсунках получается очень точным.
