Лада гранта 8 клапанная: как провести самостоятельную замену ремня грм

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Как видим, метки на масляном насосе больше нет

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ. В противном случае будем использовать длинную отвертку или что-то в этом роде.

Идеальный вариант индикаторный глубиномер. Спасибо, ВАЗ

Как бы там ни было, порядок работы у нас следующий:

Выдерживаем температурный режим

Это важно, поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С. Только при такой температуре метки на натяжном ролике будут совпадать

Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно.
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят

Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно.
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.

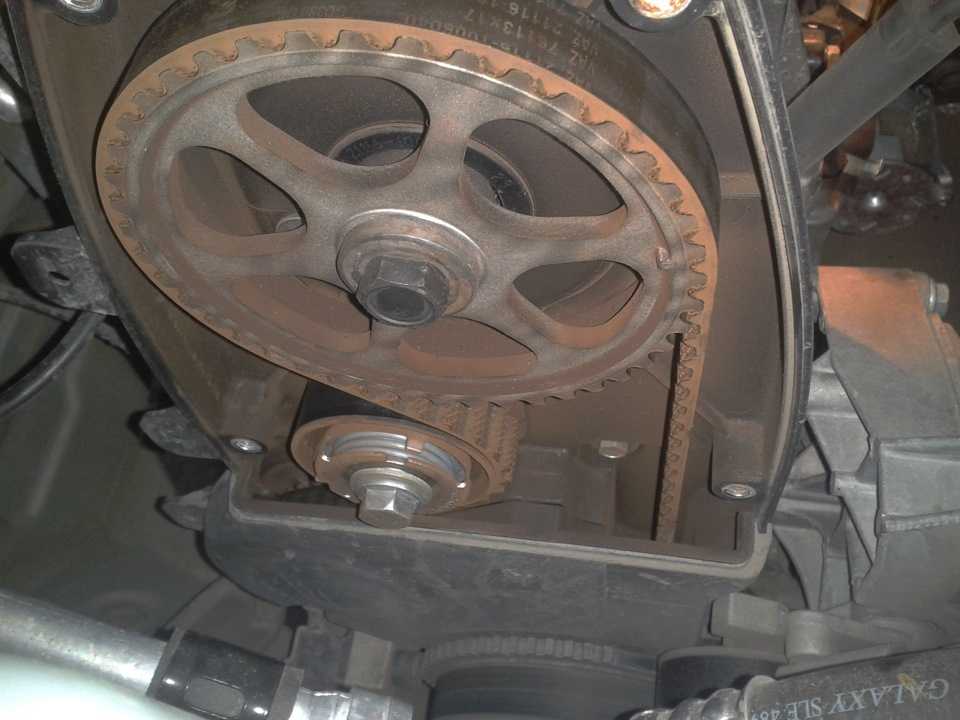

Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.

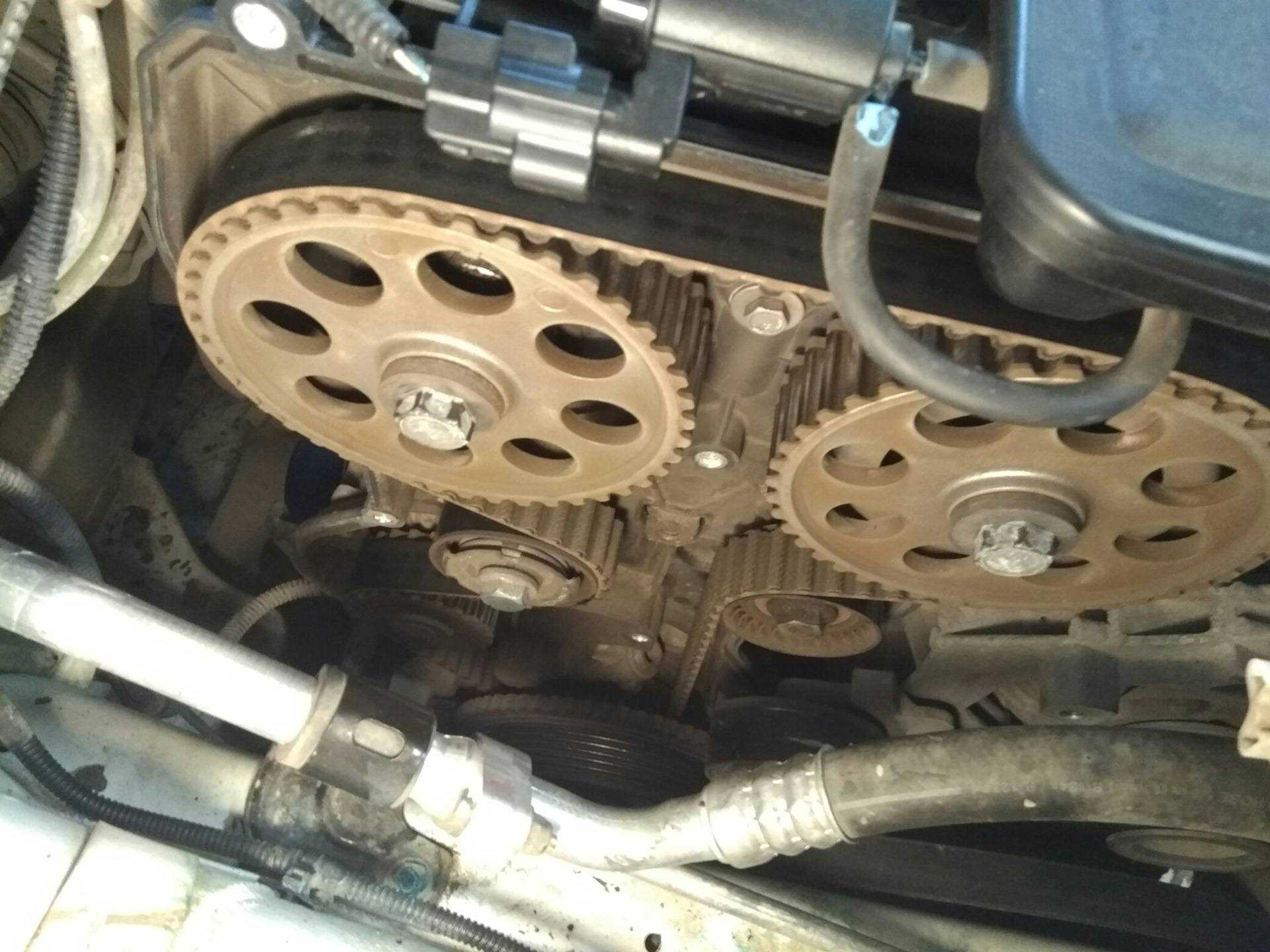

Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.

Откручиваем той же битой нижнюю переднюю крышку.

Снимаем ее.

Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.

Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.

Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.

Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.

Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.

Снимаем обводной и натяжной ролики.

Не теряем шайбы, которые установлены под роликами.

Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
Снимаем помпу. Ставим новую.
Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.

Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.

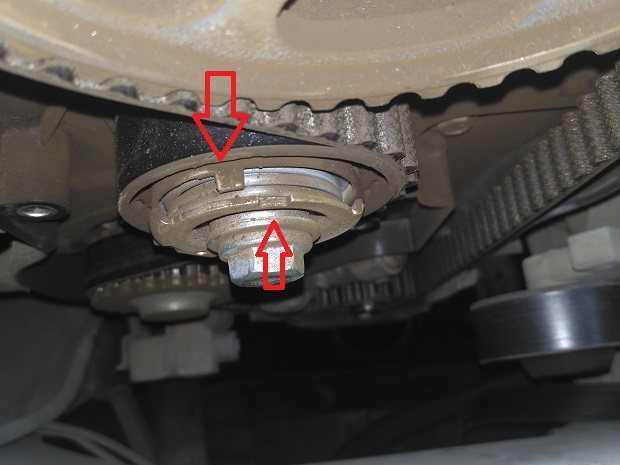

Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.

Затягиваем болт ролика моментом 25 Н·м.

Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

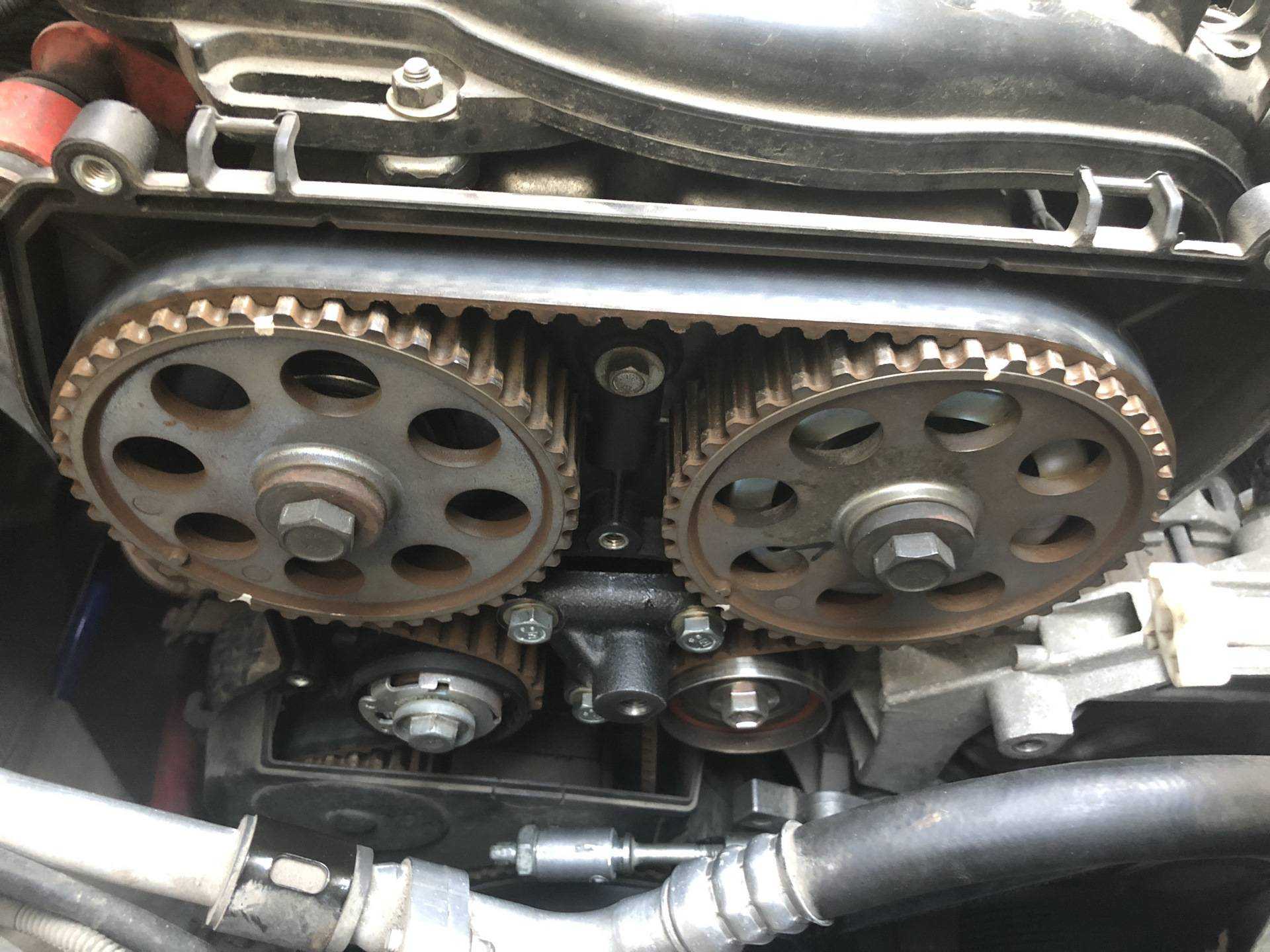

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов (2,3…3,6 кгс.м) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм, головка сменная на 15 мм) до совмещения меток.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

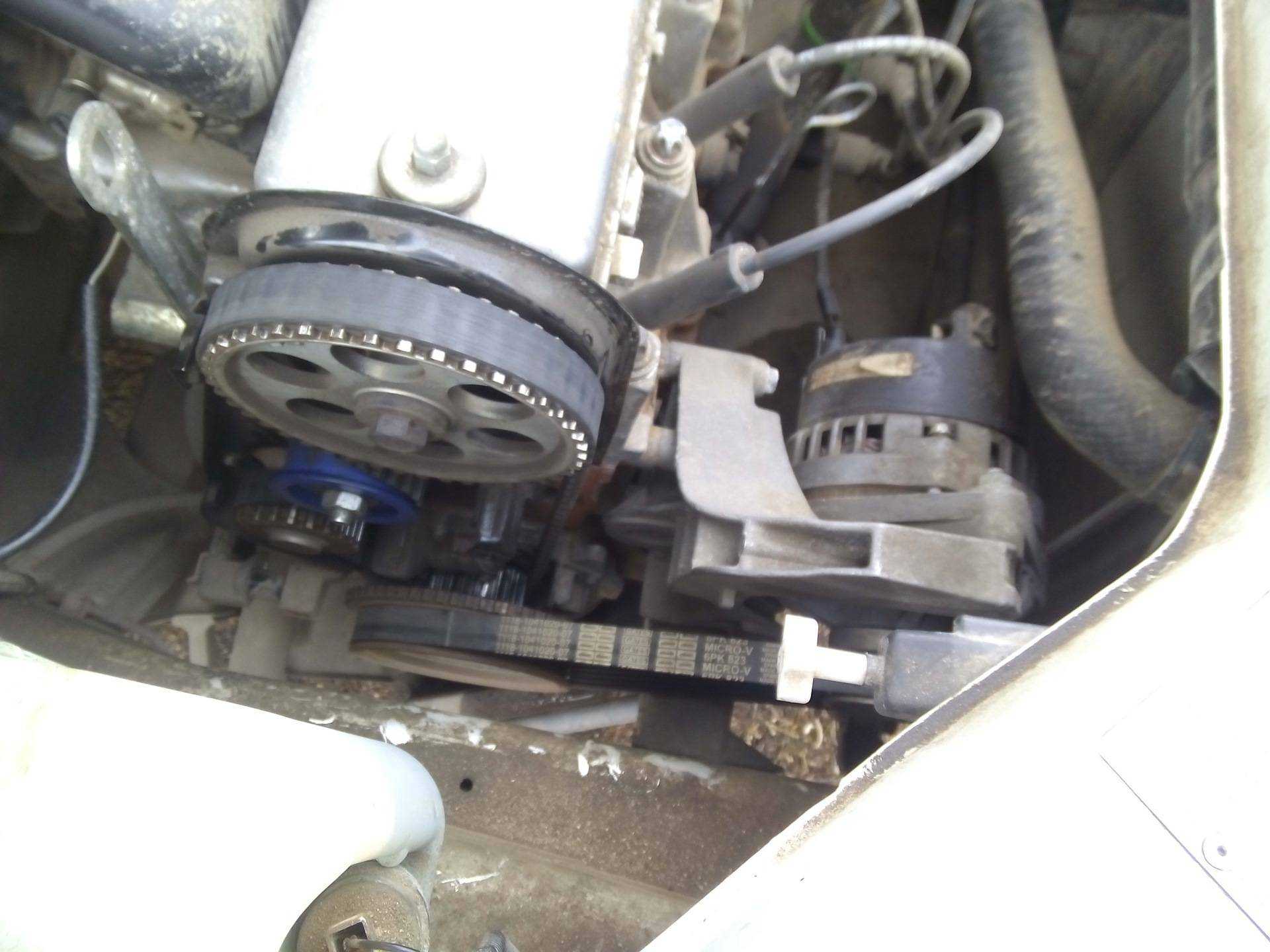

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

• Меняем ремень генератора на Лада Гранта с кондиционером;
• Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

   Монтаж ремня генератора, первый шаг

3. Включив 5-ю передачу, откатывают автомобиль назад.

Необходимый инструмент

Работать удобнее всего в гараже или на ровной бетонной поверхности. Потребуется домкрат, башмаки, исключающие откат транспортного средства, ключи и головки, в том числе ключи типа Torx.

Сразу нужно морально подготовиться к тому, что работать придется в весьма тесных условиях, а на руки лучше надеть защитные перчатки.

Если говорить о новом комплекте, то оригиналы производятся заводом резинотехнических изделий, что в городе Балаково. Можно найти хорошие отзывы и об аналогах, произведенных европейскими партнерами.

Китайские ремни покупать не стоит, их эксплуатационный ресурс сильно уступает оригиналу, да и прочность может подвести в самый неподходящий момент.

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

• 11183-50;
• 11186;
• 21126;
• 21127;
• 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой. Автолюбители рекомендуют приобретать комплектующие марки Gates из США

Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров)

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Когда и зачем менять ременную передачу

На Лада Гранта в качестве передаточного элемента используется ременная передача. Она имеет несколько преимуществ перед цепью:

• нет необходимости в нанесении смазки, что дает возможность вынести привод ГРМ на наружную сторону силового агрегата;
• простота замены;
• бесшумная работа.

Но ресурс у ремня намного меньше. Поэтому за его состоянием нужно следить и вовремя менять.

В инструкции по эксплуатации Лада Гранта рекомендуемые сроки замены – 60 тыс. км пробега. Но не стоит замену производить, когда будет достигнут максимальный пробег. Она может понадобиться раньше в зависимости от качества ремешка и эксплуатационных условий. Поэтому рекомендуется периодически проверять его состояние – через 15 тыс. км.

Чтобы проверить состояние ременной передачи, нужно открутить винты крепления и снять защиту с привода ГРМ. Затем поддомкратить правое переднее колесо, включить скорость, чтобы через коробку передач можно было вращать валы. Далее следует прокрутить колесо. Во время вращения ищем признаки, по которым принимается решение о замене:

трещины, надрывы на поверхности;

• обтрепанные боковые стороны;
• отслоение материала от основы:
• стертые и отсутствующие зубья;
• нет возможности натянуть ремень до нормы.

Существует ряд факторов, которые сокращают срок службы ременной передачи:

• Некачественный материал, из которого изготовлен ремень. Порой производители используют сырье низкого качества, не отвечающее требованиям, поэтому изделие быстро приходит в негодность.
• Неправильная установка ременной передачи. При неплотном прилегании к шкивам и роликам обтрепываются боковые стороны.
• Тяжелые условия эксплуатации, при низких температурах, по бездорожью, в условиях городских пробок и т.д.
• Эксплуатация при повышенной влажности.
• Износ ускоряется при повышенной температуре подшипников во время их работы.

При обнаружении перечисленных признаков изношенности ременной передачи следует заменить его до достижения рекомендуемого пробега. Если этим пренебречь, то может произойти обрыв ремня. В этом случае распредвал останавливается, а коленвал продолжает вращаться. Клапаны встречаются с поршнями и с большой силой по ним бьют. В итоге клапана гнутся и повреждаются поршни. Все это грозит капремонтом двигателя.

Обрыв ремня происходит не только по причине его износа, но и когда клинит помпу или ролики. Поэтому специалисты рекомендуют менять все детали.

Когда менять ремень ГРМ.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.

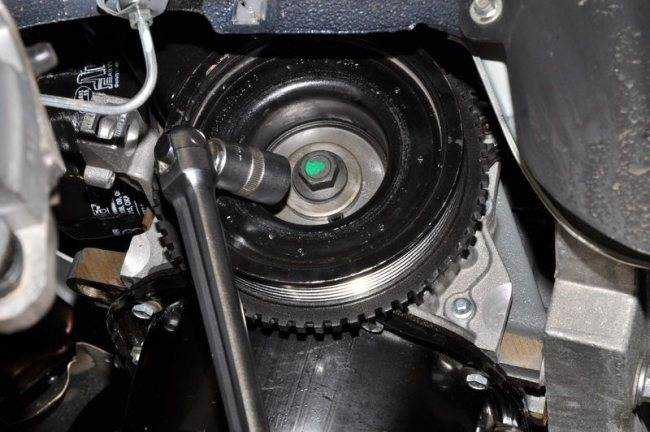

10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

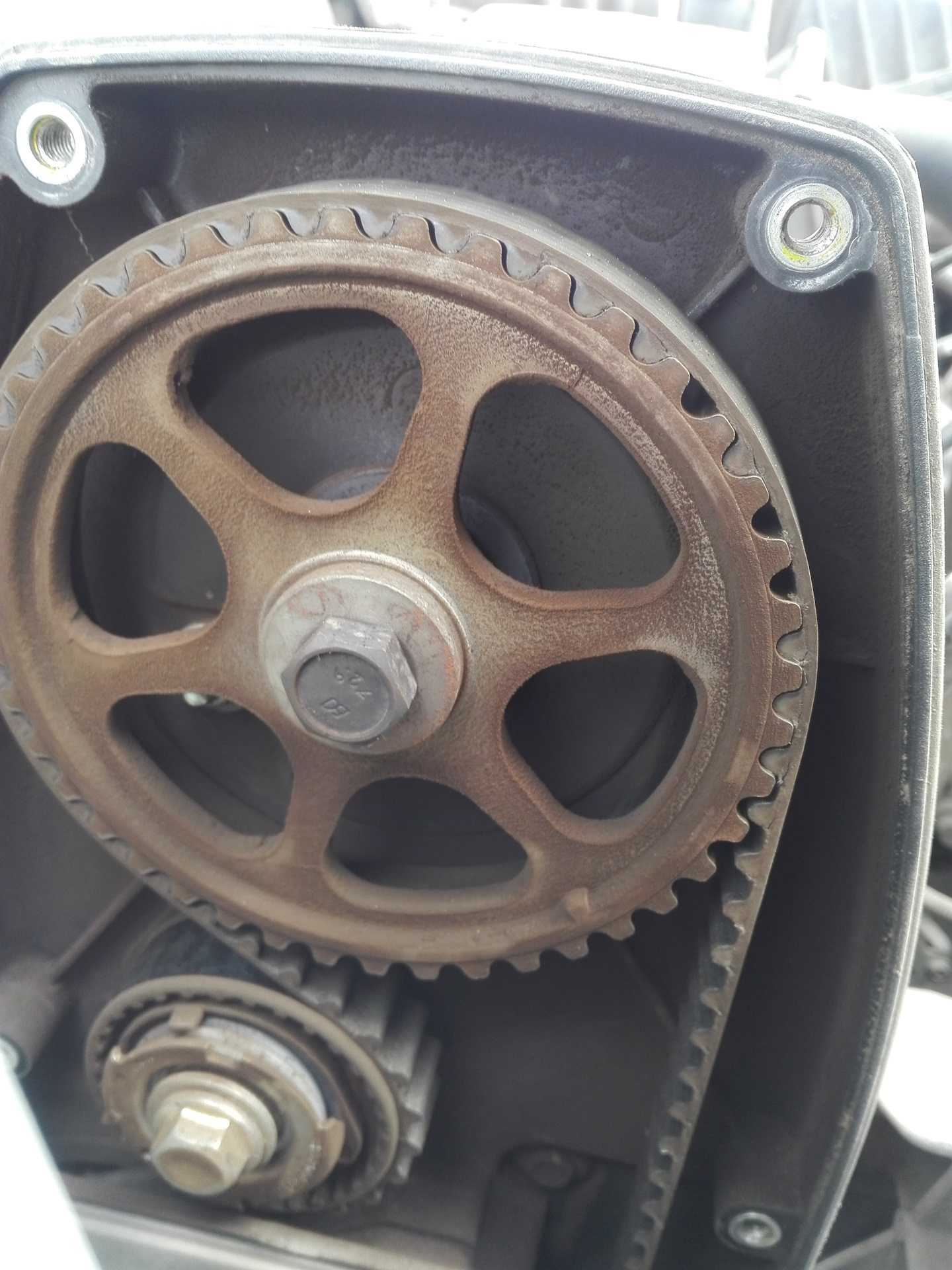

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

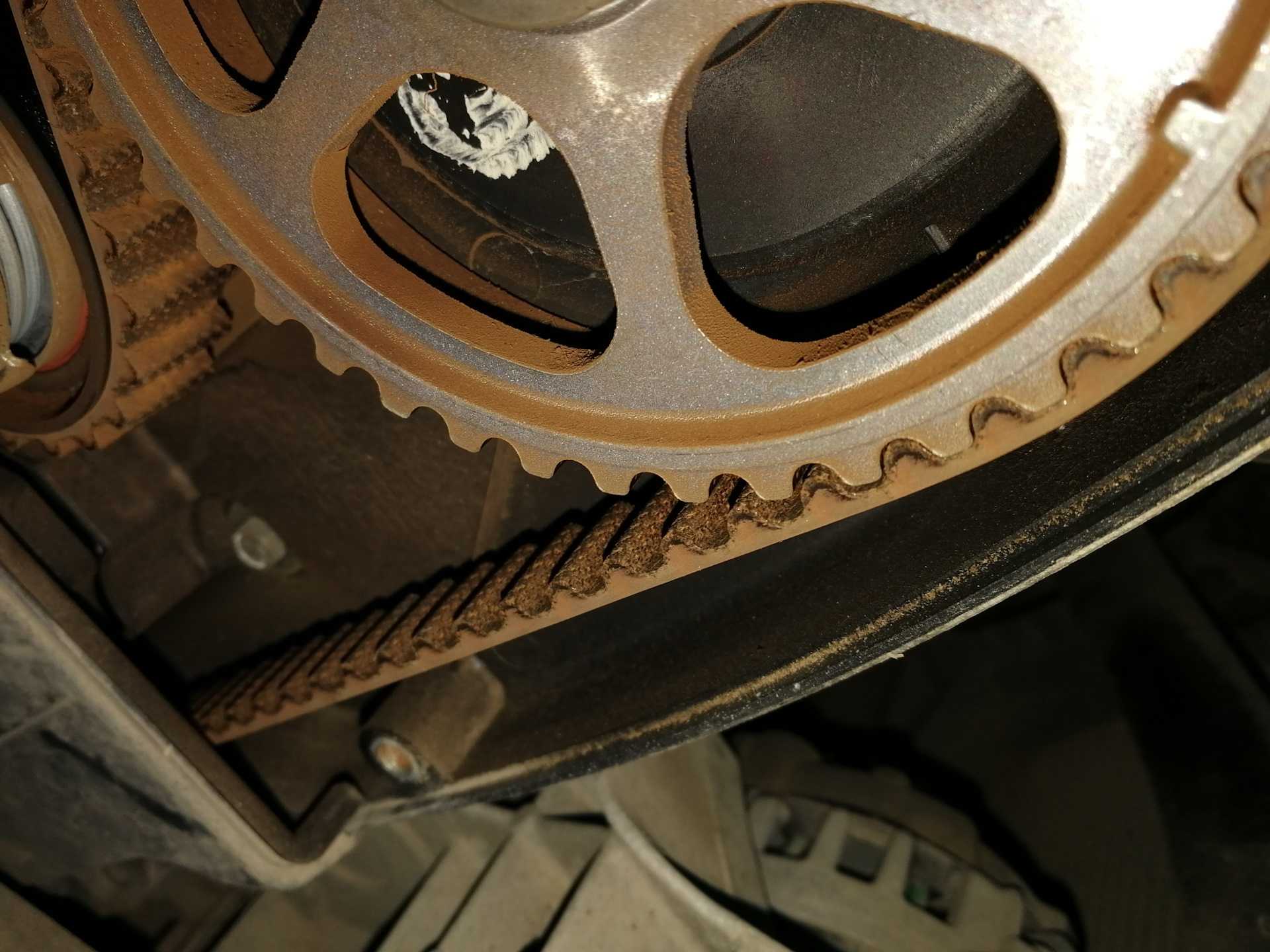

Признаки износа ремня

Как мы уже отметили, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит заметить его повреждения ещё до того, как он полностью выйдет из строя, повредив детали двигателя.

1. Первым признаком будет значительный износ материала. Если это так, то вы рискуете получить соскальзывание или же обрыв при значительной нагрузке на авто, а также при повышенной влажности воздуха.
2. Далее следует то, что износ происходит, как правило, при отклонении положения ролика для натяжения и шкива, а также при значительной температуре подшипника или же его неудовлетворительной работе. Заметить это можно по тому, что материал будет изношен, и из него будут торчать тканевые остатки.
3. Третий признак предполагает наличие трещин или же отслоений. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвётся.
4. Проблемы характерны и для ситуации, когда обратная поверхность ремня имеет низкий показатель эластичности и значительную твердость. Выдаст это ещё и характерный блеск ремня. Это не позволит обеспечить ему хороший контакт со шкивом.
5. Во время эксплуатации, ремень может удлиняться. Если этот параметр стал слишком большим, то стоит заменить ремень новым, тем более что его эластические способности будут значительно снижены.
6. И, конечно же, если положение ремня отклоняется от заданного, то это подскажет о ситуации, когда компоненты натяжного ролика могут выйти из строя.

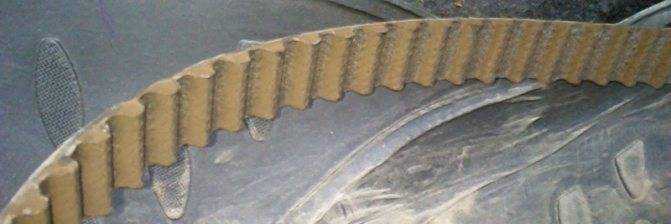

Ремень ГРМ снятый для осмотра, ещё походит, но владелец решил его заменить

В данном случае ремень ещё в хорошем состоянии

Обзор цен производителей

Технические параметры ролика:

• диаметр отверстия для гайки — 10 мм;
• ширина — 27 мм;
• высота — 55 мм.

Производитель	Цена (Руб.)	Ресурс (тыс. км)
1118-104102013 оригинал Лада Гранта	От 520	25 – 30
GATES T42042	От 450	—/—
GATES T43228	—/—	—/—
GATES T43147	—/—	—/—
LYNXauto PB-1027	От 480	—/—
LYNXauto PB-1029	—/—	—/—

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

• ролик: 450 – 500 руб.;
• ремень: от 300 руб.;
• кронштейн: 430 руб.;
• ось: 85 р.;
• натяжитель: 380 – 400 руб.;
• шпильки, втулки: 300;
• кронштейн — переходник под генератор: 2200 руб.

Итого: 3800 — 4000 рублей.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).

2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).

3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.

Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!

4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.

Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.

2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.

Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:
