Панель приборов рено логан: описание

Кузов 209 Ремонт Logan 2005

Снятие панели приборов

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»). Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Снимаем нижнюю облицовку консоли панели приборов. Снимаем накладку консоли панели приборов (см. «Снятие выключателей на консоли панели приборов»). Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием (см. «Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха») и проталкиваем блок внутрь панели приборов.

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов. С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор… …отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов. Преодолевая сопротивление пластмассовых защелок…

…отжимаем край обивки правой передней стойки…

…и снимаем обивку. Аналогично снимаем обивку левой передней стойки.

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов. Вынимаем панель приборов из салона. Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов: 1 — боковое крепление; 2 — верхнее крепление; 3 — центральное крепление; 4 — нижнее крепление (А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

Точки крепления панели приборов на кузове

Комментарии • 15

• Замок зажигания надо вставить ключ и провернуть чтобы снять его

• Серёга шум в основном у логана с мотрчика идёт с вентилятора…

• Охренеть показал. Диз

• Ну и как? Лучше стало?

  • Максон9 месяцев назад

    @Серёга посмотри на ютюбе какая есть, тоже голая

  • Серёга 9 месяцев назад

    @Максон по сравнению с логаном на любой есть

  • Максон9 месяцев назад

    @Серёга а в тигуане то есть шумка

  • Серёга 9 месяцев назад +1

    @Максон у меня полностью доп. Резинки на всех дверях проклеены были

  • Серёга 9 месяцев назад +1

    @Максон, в логане очень много шума идёт от трансмиссии и двс, мне удалось практически полностью от него избавиться, брат на моем логане прокатился сказал почти как в тигуане новом(у него второй тигуан) шумоизоляция

• спасибо. Просветил

Как установить и отрегулировать противотуманную оптику?

Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.

В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.

Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

1. Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
2. Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
3. В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
4. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
5. Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
6. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
7. Монтируем отводящие грязь щитки.
8. Выполняем регулировку оптики.

Значки на панели Рено Логан

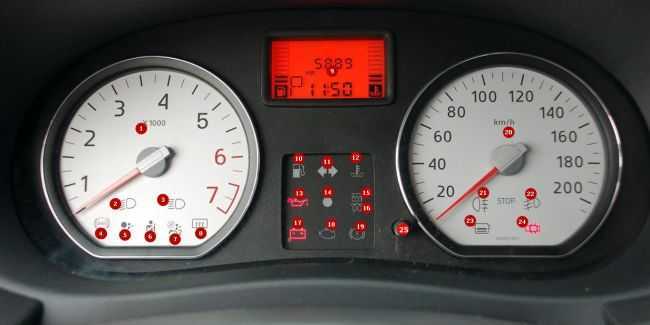

Символы на панели приборов Логан расшифровываются следующим образом:

1) Левая шкала — тахометр, после 6000 оборотов вступает в работу ограничитель, который не позволяет коленвалу вращаться быстрее;

2) Зеленая иконка фары — указывает на включение ближнего света;

3) Синяя иконка фары — указывает на включение дальнего света фар;

4) Оранжевая иконка «ABS в кружочке» — сигнализатор антиблокировочной системы тормозов, загорается и гаснет при включении зажигания;

Если иконка начала гореть в движении, это указывает на неисправность системы АБС — автомобиль будет тормозить игнорируя это систему.

5) Оранжевая иконка человечка с шаром — загорается при включении зажигания и гаснет;

Если иконка загорелась после включения зажигания или в движении, это указывает на неисправность подушки. Стоит обратиться на СТО.

6) Оранжевая иконка человечка с линией — горит при запуске и скорости выше 10 км/ч, если водитель не пристегнут ремнем безопасности;

7) Оранжевая иконка человечка с шаром и двойкой — указывает на отключение подушки безопасности переднего пассажира;

иконка «прямоугольник со стрелочками»

9) Оранжевый экран посредине — дисплей бортового компьютера;

10) Оранжевая иконка «бензоколонка» — указывает на минимальный уровень топлива. Горит и гаснет при запуске двигателя, если не гаснет — нужно заправить бак топливом;

11) Зеленые стрелочки — мигают при включении поворота или аварийки;

12) Красная иконка термометра — указывает на перегрев двигателя;

Должна сразу гаснуть после включения двигателя. Если продолжает гореть и не гаснет даже спустя пару-тройку минут работы на холостом ходу — следует проверить систему охлаждения.

13) Красная иконка «масленка» — горит при включении зажигания и гаснет с запуском мотора, указывает на низкое давление масла;

Если символ загорается при работе двигателя, это говорит о недопустимо низком давлении масла в двигателе. Нужно проверить уровень масла и долить, чтобы уровень был между нижней и верхней метками, ближе к верхней. Если это не устранит проблему, нужна диагностика.

14) Красный кружок — сигнализатор иммобилайзера горит пару секунд после включения зажигания;

Если он не гаснет спустя 3-4 секунд или мигает, в нем возникла неисправность, следует обратиться на СТО.

15) Вода в дизельном топливе или неисправность электронных систем;

16) Сигнализатор включения свечей накаливания;

17) Красная иконка аккумулятора — мигает при включении зажигания;

Если загорается во время работы двигателя — значит АКБ перестал получать заряд, например, из-за обрыва ремня генератора.

18) Желтая иконка двигателя (похожая на мясорубку) — check engine загорается и гаснет при включении зажигания;

Если иконка продолжает гореть, следует обратиться на СТО.

19) Красная иконка с восклицательным знаком в кружке — указывает на включение стояночного тормоза и недостаточный уровень тормозной жидкости в бачке;

20) Правая шкала — спидометр, который показывает скорость движения автомобиля;

21) Иконка фары напротив иконки ПТФ — указывает на включения заднего противотуманного фонаря;

22) Зеленая иконка фары на шкале спидометра — указывает на включенные ПТФ;

23) Обычно не используется;

24) Красная иконка «машинка с открытыми дверьми» — указывает на незакрытую или неплотно прикрытую дверь;

25) Кнопка возле спидометра — управляет дисплеем посредине, короткое нажатие позволяет переключаться между общим пробегом и намотанными километрами за поездку. Также ею можно настроить точное время.

Ремонт приборной панели Renault Sandero

Цены на ремонт панели приборов Renault Sandero

Название услуги	Цена
Замена приборной панели	от 2200 руб.
Замена лампочек в приборной панели	от 2200 руб.
Перепаять панель приборов	от 1500 руб.
Ремонт спидометров	от 1700 руб.

Автосервис Солнцево

Адрес: ЗАО г. Москва, ул.Главмосстроя 7а

Телефон: +7 (495) 152-11-44

Метро: Боровское шоссе, Солнцево, Говорово

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Алтуфьево

Адрес: СВАО г. Москва, ул.Илимская вл.3Ж, стр.3

Телефон: +7(495) 256-00-55

Метро: Алтуфьево, Бибирево, Лианозово

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Волочаевский

Адрес: ЮВАО г. Москва, ул.Волочаевская 12а

Телефон: +7 (495) 152-22-99

Метро: Площадь Ильича, Римская, Курская

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Сокол

Адрес: САО г. Москва, ул.Острякова д.3

Телефон: +7 (495) 104-93-33

Метро: Сокол, Аэропорт

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Фили

Адрес: ЗАО г. Москва, ул.Тучковская 13 стр.2

Телефон: +7 (495) 152-21-11

Метро: Багратионовская, Фили, Деловой Центр

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Домодедовская

Адрес: ЮАО г. Москва, Каширское ш. д.67 стр.14

Телефон: +7 (495) 135-33-66

Метро: Домодедовская, Зябликово, Красногвардейская

Режим работы: Пн–Вс: с 9:00 до 21:00

Автосервис Ш. Энтузиастов

Адрес: Ш. Энтузиастов 56с44

Телефон: +7(495) 021-33-77

Метро: Перово, Новогиреево, Соколиная гора

Режим работы: Пн–Вс: с 9:00 до 20:00

Значения индикаторов приборной панели Almera G15

Приборная панель Ниссан Альмера G15 включает световые индикаторы:

• неполадки в антиблокировочной тормозной системе (ABS);
• недостаточное давление масла в двигателе;
• пониженный уровень топлива;
• включенный ручной тормоз или неполадки в тормозной системе;
• необходимость смены масла в ДВС;
• иммобилайзер;
• разряжена АКБ;
• включены передние противотуманки;
• включена задняя противотуманка;
• перегрев мотора;
• включенное или отключенное положение фронтальной подушки безопасности переднего пассажира;

• STOP;
• незакрытой двери;
• включенный дальний свет;
• сбои в работе подушек безопасности;
• включенный ближний свет;
• неполадки в электронной или электрической системе;
• работы поворотников или аварийной сигнализации;
• обогрев заднего стекла;
• сбои в работе каталитического нейтрализатора.

В зависимости от конкретного типа сигнализатора на приборной панели, лампа мигает или горит постоянным светом. Далее подробно остановимся на основных сигнализирующих элементах.

Индикаторы «STOP» и неисправности электрики и электроники

При этом убедиться в безопасности выполняемых маневров на дороге. В дальнейшем потребуется обратиться за помощью в сервисную службу Nissan.

При неисправности электрической или электронной системы, на комбинации горит соответствующий индикатор. При этом он может появиться как в процессе движения, так и после запуска двигателя Ниссан Альмера G15. В этом случае обратитесь за помощью к специалистам.

Лампочка неисправности тормозной системы

Приборная панель Ниссан Альмера G15 сигнализирует о неисправности тормозной системы в следующих случаях:

• Снижен уровень тормозной жидкости в расширительном баке главного тормозного цилиндра.
• Сбои в работе ABS.

Сигнальная лампа также загорается после натяжения троса ручного тормоза. Если индикатор горит при отключённом ручном тормозе, обратитесь к техническим специалистам. Машину лучше буксировать, чтобы избежать поломок.

Значок низкого давления масла Almera G15

В нормальном режиме индикатор недостаточного давления масла в моторе Альмера G15 должен загореться после того, как ключ в замке зажигания будет повернут в первое положение. После пуска силового агрегата лампочка должна погаснуть. Факт подтверждает работоспособность датчика давления масла в двигателе.

Если на комбинации приборов сигнальная лампа недостаточного давления моторного масла светится или моргает при работающей силовой установке, следует остановить мотор. Иначе серьезные поломки основных узлов двигателя внутреннего сгорания неизбежны. В дальнейшем обратитесь к специалистам.

Индикатор перегрева двигателя

При включении зажигания на приборной панели Ниссан Альмера G15 будет гореть сигнальная лампа перегрева двигателя. По окончании пуска мотора она должна погаснуть. Если же щиток приборов выдает указанный сигнал в процессе движения автомобиля, то следует остановиться и дать поработать мотору на холостых оборотах в течение нескольких минут.

Если после этого индикатор на щитке не погаснет, то потребуется заглушить двигатель, и дождаться момента полного остывания. В дальнейшем проверяется уровень моторного масла и охлаждающей жидкости. Если причина не в снижение уровней, то следует обратиться к автомеханикам.

Достоинства и недостатки передней панели приборов

Передняя панель приборов данного автомобиля представляет собой симбиоз практичности и экономичности при производстве. Органы управления передней панели приборов расположены вполне логично и не требуют много времени для привыкания. Схема расположения основных органов управления подобрана достаточно удачно, по сравнению с конкурентами, имеет ряд плюсов и минусов в своей структуре:

Особенностью в Рено Логан, в данном случае, является отрицательный угол наклона по отношению к водителю. Это в значительной степени уменьшает видимость клавиш управления, что может сказаться не только на комфорте управления, но и безопасности вождения. Данная схема во второй генерации Рено Логан получила ряд изменений, и данный негативный момент был устранен;

также к недостаткам зачастую относят плохое качество пластика панели, однако в сегменте бюджетных автомобилей это нельзя считать каким-либо недостатком.

Как снять панель приборов Рено Логан

Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности.

Разъединяем вот эту колодку

Обращаем внимание на рукоятку управлением внешними световыми приборами

Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора. После того, как винты откручены, вдавливаем корпус внутрь торпедо.

Подсветка кнопок печки и приборной панели на Рено Логан

После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо. С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку. Отсоединяем заглушки при помощи отвёртки. Демонтируем болт фиксирующий центральную часть панели.

Панель приборов рено логан описание индикаторов

Конструкция форсунок системы вентиляции необычна, но в то же время практична, поскольку такая конструкция обладает повышенной способностью правильно распределять потоки воздуха внутри салона, облегчая тем самым работу кондиционера. Среди основных элементов управления, присутствующих на панели и вызывающих некоторую критику со стороны требовательных владельцев Renault Logan, являются регуляторы: после запуска двигателя индикатор должен погаснуть.

Если лампочка горит постоянно, дайте двигателю поработать минуту-две на холостом ходу — температура должна упасть. Если индикатор продолжает гореть, проверьте систему охлаждения; 10 — не используется; 11 — сигнализатор стояночного тормоза и низкого уровня жидкости Рено Логан, панель приборов в бачке гидравлической тормозной системы горит красным светом при включении стояночного тормоза и низком уровне тормозной жидкости в бачке; 12 — указатель поворота горит мигающим зеленым светом при включении левого или правого указателя поворота комбинации приборов Рено Логан при срабатывании сигнализации; 13 — При включении зажигания сигнальная лампа неисправности системы управления двигателем загорается оранжевым, а затем гаснет.

Если лампа горит постоянно, то нужно обращаться в СТО. Сигнализация не используется на автозапчастях; 14 — индикатор состояния иммобилайзера горит красным светом.

На нем не только одно место для установки магнитолы с радиоприемником в автомобиле базовой комплектации, в других уже установлены и два воздушных потока с дефлекторами. Под магнитолой на центральной консоли расположена собственная панель приборов с элементами управления. Есть кнопка включения обогрева заднего стекла, кнопки управления левым и правым стеклоподъемниками и ручки регулировки направления затяжки. Также есть регулятор температуры вентилятора, ручка управления кондиционером, если установлена.

На панели приборов центральной консоли есть тревожная кнопка. За последние два года автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Комбинация приборов Renault Logan коснулась и интерьера.

Чтобы удалить их из памяти и выйти из режима самодиагностики, панель приборов Рено Логан в течение нескольких секунд следует за кнопкой, расположенной на панели приборов.

Этот режим позволяет узнать мгновенное потребление, даже когда автомобиль стоит. Органы управления и приборная панель 1.

Боковой дефлектор. Сопло бокового обдува. Панель управления.

Значки на приборке Логан 1

Первое поколение было выпущено в 2006 году и с тех пор активно используется автомобилистами. Индикаторы и значки на приборной панели автомобиля отображают состояние модулей в режиме реального времени и предупреждают водителя о поломках или ошибках.

Автомобиль имеет минимальный набор основного и дополнительного оборудования, что позволяет ограничить количество индикаторов и инструментов.

Особенностью значков является то, что при запуске двигателя все значки загораются одновременно и гаснут через 10 секунд. Кроме того, каждая лампа принадлежит только одной цепи.

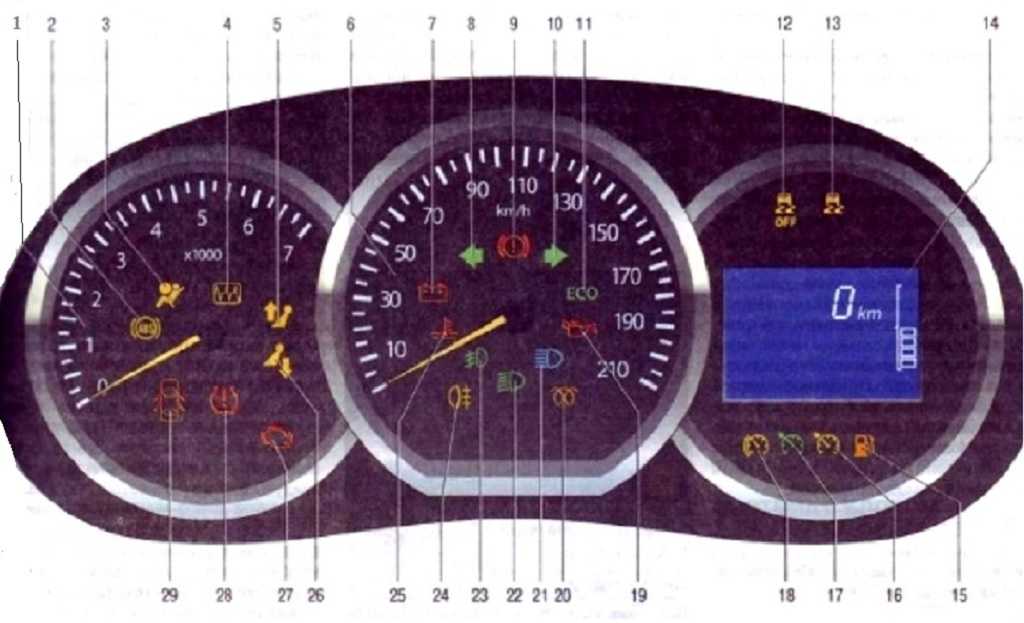

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля выпускается с 2014 года и отличается от первого поколения улучшенным дизайном. Порядок машины остался прежним. Все лампочки и значки остались на прежних местах и ​​сохранили свой первоначальный вид и значение.

Значки на приборной панели Логан 3

В третьем поколении было больше глобальных изменений. Дизайн отделки сильно изменился, добавив современную отделку и некоторые окантовки. Примечательно, что нового оборудования и систем в машине не появилось. Общие значки имеют то же значение и внешний вид.

Как снять торпеду на рено логан видео

A little namuchivshis decided to make a video for you, use! I hope for utility!

Good luck to all

Comments 30

Вот эту накладку не снимал с торпедо ? Возможно ли её снять не снимая торпедо?

Здравствуйте — а не подскажите как снять накладку торпеды где должна быть подушка. (в моей комплектации там ее нет) — хочу тканью обтянуть ее — заранее спасибо))

спасибо за видео

Подскажите что делали с подушкой безопасности пассажира? из видео не понятно…хотел бы тоже снять торпеду

Всмысле что делал? Отключил её тумблером справа в торце.

Ну как минимум к ней же идут провода, которые нужно вынять из разьемов, чтобы не мешали при снятии, возможно есть ещё что-то что держит, крепления и т д, просто нигде не нашёл про это информации или торпеду можно снять просто повернув выключатель и подушка пассажира никак не будет мешать ?

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать. В этой статье я расскажу вам как это сделать.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

• Отвертка Torx — Т20
• Набор для демонтажа панелей — купить можно здесь.

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя. Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.

Панель держится на металических клипсах зажимах.

Далее откручиваем кожух рулевой колонки отверткой TORX T20.

Разъединяем верхнюю часть обшивки рулевой колонки с нижней. Они соединяются с помощью вот таких защелок.

Далее аккуратно подцепляем и тянем на себя левую и правую накладку панели. Крепятся такими же клипсами как и центральная.

Далее откручиваем 2 самореза козырька щитка приборов

При снятии козырька обратите внимание на белый разъем подрулевого переключателя, он немного мешает

Снимаем козырек резким движением на себя поочередно с каждой стороны. Держится он все на таких же защелках как и другие накладки.

Теперь откручиваем 4 самореза Torx — T20 и снимаем панель приборов.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Достаточно много владельцев автомобиля интересует вопрос: Как снять панель приборов Логан? Кого то чтобы заменить лампочки подсветки, кого то для замены панели, а кого то для того чтобы например снять рулевую колонку.

Снятие/замена приборной панели Рено Логан (Renault Logan) простая процедура, все что нужно это:

• Снять рулевое колесо (руль);
• Снять козырек приборной доски;
• Снять приборную панель открутив два болта и отсоединив разъемы.

Вся процедура займут не более 3-х минут. Подробности демонтажа приборки смотрите на видео.

Vanguard S&P 500 ETF тикер VOO.

VOO хорошо захватывает большое пространство и взимает небольшую плату. Он также большой и ликвидный, с огромной базой активов и миллионами акций, которые в большинстве случаев переходят из рук в руки. Фонд также очень хорошо отслеживает свой индекс.

ETF VOO предлагает отличное покрытие с большой капитализацией в США. Фонд напрямую конкурирует с SPY и IVV, которые отслеживают один и тот же индекс. В то время как все 3 фонда имеют минимальные затраты на удержание, VOO часто держит тонкое преимущество.

Фонд реинвестирует промежуточные деньги в отличие от SPY. Технически ETF является частью более крупного портфеля Vanguard, который включает в себя классы паевых фондов S&P 500, что практически не влияет на инвесторов VOO. За 2021 год фонд принес своим инвесторам солидную прибыль более 18% при мизерной комиссии в 0,03%.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2021 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Приборы на центральной консоли

Приборная панель включает в себя и центральную консоль. На ней есть не только место для установки магнитолы с радиоприемником (в автомобилях с базовой комплектацией, в других они уже установлены), но и два обдува с дефлекторами. Под радиоприемником на центральной консоли есть своя приборная панель с регуляторами. Здесь расположена кнопка включения обогрева заднего стекла, кнопки управления левым и правым электростеклоподъемником, ручки регулирования направления обдува. Есть также регулятор температуры воздухообдува, ручка управления кондиционером (если таковой установлен). Приборная панель центральной консоли имеет кнопку включения аварийной сигнализации.

За последние пару лет автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Они коснулись не только кузова, сделав его более стильным и чуть более «агрессивным» благодаря новой решетке радиатора и измененному переднему бамперу. Изменения коснулись и салона. Панель передняя, на которой расположены приборы и элементы управления ими, также несколько поменялись. Дисплей из ее центра переместился вправо, в такое же хромированное кольцо, как тахометр и спидометр. Это сделало панель приборов более стильной и возможно более удобной — теперь руль в любом положении не закрывает обзор экрана дисплея.

Несколько поменялась и центральная консоль. С нее исчезли кнопки электростеклоподъемников. Они переместились на передние дверцы (две у водителя и одна у пассажира), что сделало управление подъемом стекол гораздо более удобным. Некоторые мастеровитые любители устанавливают на свое авто индикаторы непристегнутого ремня, открытых дверей, что делает движение более безопасным.

Что означают значки на приборной панели «Рено-Логан»?

Приборная панель Logan отличается минимализмом и функциональностью, поэтому список выводимой информации относительно небольшой. Для удобства каждый элемент на картинке пронумерован.

В список входят следующие элементы:

1. Левая шкала с цифрами от 1 до 7 – тахометр . Показывает число оборотов, разделенное на 1000. Имеется встроенное ограничение на 6 тысячах оборотов.
2. Дисплей бортового компьютера . На экране можно получить информацию о времени, пройденном пути, запасе топлива в бензобаке и температуре масла.
3. Спидометр – шкала со значениями от 0 до 200. Показывает текущую скорость автомобиля в километрах в час.
4. Кнопка управления настроек . Используется для управления дисплеем бортового компьютера. Короткое нажатие переключает значения общего пройденного километража на пробег в течение поездки. С помощью этой кнопки осуществляется настройка часов.
5. Индикатор включения противотуманных фар .
6. Индикатор включения заднего фонаря против тумана.
7. Индикатор с красной машинкой . Горит, когда в автомобиле на закрыты или плохо прикрыты боковые двери.
8. Индикатор перегрева мотора . Горит постоянно красным, если двигатель имеет недопустимо высокую температуру.
9. Стрелочки . Мигают при включении левого или правого сигнала поворота.
10. Индикатор с изображением бензоколонки . Загорается и тухнет при запуске мотора. Горит постоянно, если в баке критический уровень топлива и необходима заправка.
11. Индикатор «масленки» . Горит постоянно красным, если в системе низкое давление масла.
12. Индикатор в виде кружка – иммобилайзер . Загорается на 1-2 секунды после включения зажигания.
13. Индикатор загорается при обнаружении воды в топлив е, неисправности электронных систем.
14. Индикатор восклицательного знака . Загорается при использовании ручного тормоза или низком уровне тормозной жидкости в бачке.
15. Индикатор check engine . Загорается и тухнет при включении зажигания. Если горит постоянно, то в моторе обнаружена неполадка. Требуется провести диагностику в сервисном центре.
16. Индикатор аккумулятора . Загорается и тухнет при старте. Если горит постоянно, то это означает, что АКБ не получает заряд. Необходимо провести диагностику.
17. Прямоугольник со стрелочками . Индикатор включенного подогрева заднего стекла.
18. Индикатор включения дальнего света .
19. Сигнализатор отключения пассажирской подушки безопасности .
20. Индикатор не пристегнутого ремня . Горит, если ремень не пристегнут при работе автомобиля.
21. Индикатор активации подушки безопасности .
22. Индикатор включения ближнего света .
23. Индикатор антиблокировочной системы тормозов ABS . Загорается и тухнет при включении мотора. Если горит постоянно при движении, значит система неисправна. Необходимо провести диагностику.

Видео, о замене приборной панели

Давно мечтал поменять свою подсветку приборной панели, много смотрел как другие делают, но все руки не доходили.

Есть очень хорошее видео, в котором в принципе все понятно.

В общем смотрим видео и идем снимать приборку

Снял приборку, принес домой. Самое наверно трудное, это правильно снять стрелки! Так как потом можно ожидать сюрпризов.

В общем смотрим еще раз видео как там снимают. Тянем немножко на себя стрелку и поворачиваем против часовой

стрелку. Если поворачивать не туда, моторчик потом не корректно будет работать (так писали на форумах). Крутим в обратную сторону пока она сама не снимется, у меня она крутилась пол круга, потом снялась (

надо запомнить в каком положении стрелка снялась )

Разбираем приборку (думаю не составит труда)

Далее отпаиваем светодиоды из светодиодной ленты SMD 3825

Лучше паять светодиоды специальным жалом двухсторонним, но у меня его не было ( Не перегрейте диоды

! Я так 2 шт спалил.

На спидометре 3 светодиода на тахометре 3 светодиода на дисплее 6 светодиодов Итого = 12 светодиодов

, но лучше с запасом брать их, так как можете спалить несколько как в моем случае

Особенно трудно обычным паяльником паять один светодиод у тахометра и спидометра, так как жало не подлазит между креплением моторчика и ножкой светодиода

Обязательно проверяйте светодиоды

после пайки мультиметром! т.к. светодиод мог сдохнуть пока паяли, могли замкнуть ножки светодиода, что окажется хуже всего.

Лучше всего ставить мультиметр на режим проверки диодов, светодиод загорается при правильном подключении (см. фото)

В итоге минут за 30 минут перепаял все ) и спалил 2 шт )

Собираем обратно все, аккуратнее со шкалой, не оставляйте разводов.

Самое интересное только впереди! Калибровка стрелок

, (шучу)

Смотри еще раз видео, которое я в начале выкладывал ) Ставим так же стрелки и крутим против часовой

до нуля. Калибровка включается следующем образом, жмете на кнопку сброса пробега и включаете зажигание, но продолжаете держать кнопку! пока стрелки не начнут калиброваться. (сами стрелки калибруются, но все равно нужна точная калибровка), на видео показано как по маленьку калибруют после сборки ручками )

В итоге стрелка тахометра должна поподать четко на деления до 7000 и спидометра (на 130 точно должна попадать), если не попадает, против часовой стрелки

калибруем по 1 шелчку и включаем заного калибровку способом выше
