Лада гранта топливная система схема

Расположение форсунок в двигателе автомобиля

В таблице ниже указано расположение форсунок в двигателе в зависимости от типа впрыска топлива.

Тип впрыска топлива	Расположение форсунок
Центральный впрыск	Одна или две форсунки располагаются во впускном трубопроводе перед дроссельной заслонкой. Таким образом, форсунка заменяет устаревшую технологию – карбюратор.
Распределенный впрыск	Для каждого цилиндра установлена своя форсунка, которая осуществляет впрыск топлива во впускной трубопровод цилиндра. Форсунка располагается у основания впускного трубопровода
Непосредственный впрыск	Форсунки располагаются в верхней части стенок цилиндра и впрыскивают топливо непосредственно в камеру сгорания.

Неисправности топливных систем с впрыском бензина во впускной трубопровод

Приведем перечень наиболее часто встречающихся неисправностей систем впрыска и основных причин их возникновения.

Холодный двигатель не запускается или запускается с трудом. Основные причины: недостаточное давление топлива, отсутствие давления; неисправность пусковой форсунки или ее цепи (для автомобилей с пусковой форсункой); неисправность в цепи датчика охлаждающей жидкости; отсутствие или слабый сигнал от датчика частоты вращения коленчатого вала; неисправность потенциометра дроссельной заслонки; загрязнение форсунок; повышенное сопротивление со стороны выпускной системы; подсос воздуха во впускной коллектор.

Горячий двигатель запускается с трудом или не запускается. Основные причины: быстрое падение давления топлива после выключения двигателя; несанкционированная работа пусковой форсунки (при ее наличии); неисправность в цепи датчика охлаждающей жидкости; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Двигатель запускается и глохнет или неустойчиво работает в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор; неисправность системы холостого хода; неисправность в цепи датчика температуры охлаждающей жидкости; несоответствие давления топлива заданному; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Чрезмерно высокая частота вращения коленчатого вала в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор (системы с датчиком абсолютного давления и системы с расходомером воздуха и λ-регулированием); неправильная работа системы холостого хода; неисправность в цепи датчика положения дроссельной заслонки.

«Провалы» при ускорении. Основные причины: недостаточное давление или производительность топливного насоса; неисправность расходомера воздуха; неисправность в цепи датчика положения дроссельной заслонки; загрязнение форсунок.

Подергивание автомобиля и пропуски воспламенения под нагрузкой. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; загрязнение форсунок.

Двигатель не развивает полной мощности. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; повышенное сопротивление выпускной системы; загрязнение форсунок.

Повышенное содержание оксида углерода и (или) повышенный расход топлива. Основные причины: повышенное давление топлива; неисправность в цепи кислородного датчика; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика температуры охлаждающей жидкости; разрыв диафрагмы регулятора давления топлива (системы многоточечного впрыска); повышенное сопротивление выпускной системы.

Как уменьшить расход топлива на Лада Гранта

Для уменьшения расхода топлива на Лада Гранта рекомендовано придерживаться следующих правил:

1. 1. Водить автомобиль в нормальном режиме без превышения скорости и резких маневров;
2. 2. Скорость движения всегда должна соответствовать оборотам двигателя, что максимально убережет двигатель от перегрузки. Существует правило интеллектуального стиля вождения – чем меньше вы используете тормоза – тем больше экономите горючее. Это значит, что не стоит мчаться к переключающемуся светофору для резкого торможения перед стоп-линией. Водитель должен научится рассчитывать скорость автомобиля при определенных дорожных ситуациях;
3. Использовать качественные смазочные материалы и топливо для двигателя;
4. Регулярно и своевременно проводить ТО и ремонт двигателя и топливной системы в положенный срок.

Устройство топливной системы Лада Гранта и ее особенности

Система подачи топлива Лада Гранта предназначена для транспортировки топлива в двигатель автомобиля в виде рабочей смеси, состоящей из бензина и воздуха. Каждый участок системы выполняет определенные функции:

1. 1. Бак служит для хранения запаса топлива;
2. 2. Воздушный фильтр очищает воздух, который, смешиваясь с топливом, попадает в камеру сгорания проходя воздуховод;
3. 3. Заслонка дроссельная контролирует напор воздуха;
4. 4. Погружной топливный насос подает горючее из бака, очищая его через сетчатый фильтр;
5. 5. Топливный модуль, состоящий из фиксирующего уровень датчика горючего и регулятора давления, объединён с погружным электронасосом для контроля расхода топлива.
6. 6. Впускной трубопровод и ресивер служат для нагнетения воздуха к клапанам впуска.
7. 7. Регулятор давления способствует бесперебойному давлению топлива в системе.
8. 8. Адсорбер, состоящий из емкости с активированным углем, поглощает пары бензина и, при необходимости, подает их во впускной трубопровод путем продувания.

Система питания LADA GRANTA

50-литровый бак для бензина изготовлен из специального пластика и прикреплен к днищу машины при помощи хомутов из стали. Подача бензина производится благодаря топливному насосу, который под воздействием сигнала от ЭБУ начинает работу вместе с включением зажигания автомобиля. Проходя сквозь модуль в фильтр грубой очистки, горючее сквозь тройник поступает к топливной рампе, где избыток его проходит через регулятор и попадает обратно в бак.

Специальный пропускной клапан (регулятор давления) создает в топливопроводе постоянное давление, благодаря чему горючее проходит топливный фильтр из специальной бумаги и поступает в рампу, а после — к форсункам и в мотор.

Что собой представляет и как функционирует система непосредственного впрыска

Непосредственный впрыск считается одним из самых современных типов транспортировки топлива на бензиновых двигателях. Система непосредственной подачи считается инжекторной схемой для передачи горючего для бензиновых двигателей внутреннего сгорания с непосредственным впрыскиванием, у которого форсунки располагаются в головке блока цилиндров, а транспортировка при этом прямая. То есть бензин подается под неким давлением в камеру сгорания каждого цилиндра в противоположность стандартной схеме распределенного впрыскивания, где впрыскивание проходит во впускной коллектор.

Представленная идея разработчиков поспособствовала появлению прямой системы впрыскивания горючего, которая стала новым поколением. Как правило, прямой впрыск горючего применяется в самых современных двухконтактных и четырехконтактных двигателях внутреннего сгорания.

Непосредственный впрыск топлива имеет такое основное преимущество как уменьшение затрат топлива, при помощи функционирования мотора на достаточно бедных по составу горючих смесях. До сегодняшнего дня транспортировка горючего не была так распространена, и это обуславливалось такими причинами:

• Большее количество времени уделялось на образование топлива;
• Общепринятая на сегодня схема транспортировки в впускной трубопровод значительно упрощает устройство самой форсунки;
• Значительно упрощается устройство головки блока.

Функционирование схемы как “непосредственный впрыск топлива” основывается на транспортировке топлива непосредственно в камеру сгорания двигателя. Прежде чем разбираться с принципом работы непосредственной системы подачи горючего необходимо разобраться с её элементами. Устройство прямой схемы подачи горючего включает насос высокого давления (ТНВД), топливную рампу, форсунки, регулятор давления горючего, предохраняющий клапан и датчик высокого давления.

Основной функцией ТНВД является подача горючего к рампе, а после к форсункам под высоки давлением, соответствуя потребностям двигателя. В основе конструкции ТНВД лежит несколько плунжеров. Сам насос высокого давления начинает функционировать при помощи распределительного валика впускных клапанов. Регулятор давления обеспечивает дозированную подачу топлива ТНВД, при соответствии с форсунками. Располагается регулятор в ТНВД. Основной функцией топлива является распределение смеси по форсункам и предотвращение пульсации жидкостей в контуре. Предохраняющий клапан выполняет защитную функцию элементов системы впрыскивания от предельных давлений, которые возникают во время температурного расширения смеси.

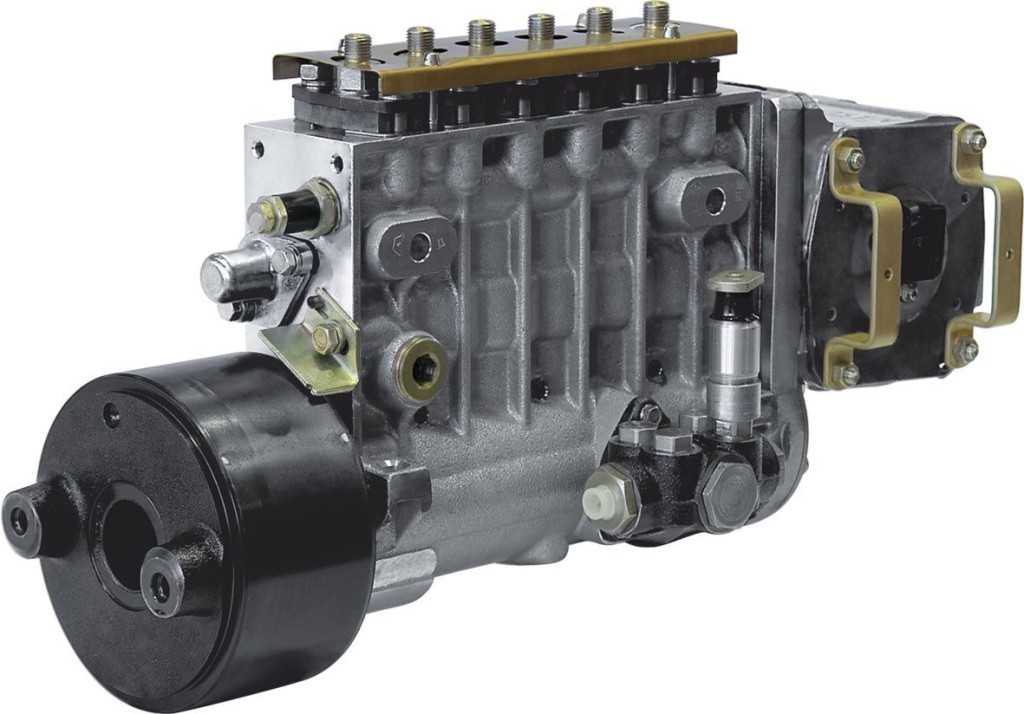

ТНВД

Благодаря сигналам, исходящим от датчика высокого давления блок руководства двигателем может регулировать давление рампы.

Основные режимы функционирования непосредственного впрыскивания топлива

Режим обеднённой транспортировки применяется в том случае, когда нагрузка на двигатель находится на минимальном уровне, во время движения на снижающей или постоянной скорости. Стандартное или стехиометрическое соотношение бензина и воздуха в камере сгорания, которое необходимо для нормального зажигания и сгорания бензина считается таким – 14/7/1. Хотя если обороты двигателя постепенно или быстро снижаются, то его можно абсолютно безвредно поменять для уменьшения количества горючего. То есть в данном режиме доли воздуха могут достигать 65 градусов.

Стандартный режим применяется во время равномерного движения автомобиля с постоянной нагрузкой на двигатель транспортного средства. В представленном режиме горючое смешивается с воздухом в идеальных пропорциях, а это будет способствовать полному его сгоранию. Во время функционирования на форсированном режиме содержания уровень топливной смеси немного превышается. Благодаря этому развивается максимальная мощность, а это довольно целесообразно, например, для перегруженного транспортного средства, который движется в гору.

Принцип работы форсунок

К каждой форсунке топливо от топливной рампы подается под определенным давлением. На электромагнит форсунки поступают электрические импульсы от блока управления двигателем. Они приводят в действие специальный игольчатый клапан, который открывает и закрывает канал в форсунке. Чем дольше поступаемый электрический импульс, тем дольше открыт игольчатый клапан, и тем больше подается топлива. Время открытия игольчатого клапана регулирует блок управления двигателем. Помимо этого, разновидности форсунок позволяют создавать разные формы и направленность факела распыляемого топлива, что существенно влияет на процесс смесеобразования.

Промывка форсунок

В связи с наличием в топливе вредных примесей, на форсунках может накапливаться нагар. Операция промывки форсунок подразумевает процесс вымывания загрязнений из системы форсунок. Промывать форсунки можно специальной жидкостью (специальная присадка). При этом форсунки можно даже не снимать с двигателя. Такая присадка добавляется к топливу, и двигателю дают поработать на такой смеси 2-3 тысячи километров. Также можно делать более быструю промывку форсунок, не снимая их с двигателя. Для этого используется специальная установка, которая подсоединяется к мотору вместо топливного насоса. В форсунки подается специальное промывающее топливо – сольвенте. Такая промывка занимает порядка 15 минут.

Также можно очистить форсунки от нагара с помощью ультразвукового стенда. Для этого форсунки снимают с топливной системы двигателя. [su_youtube url=»https://www.youtube.com/watch?v=bMVw18aXQys»]

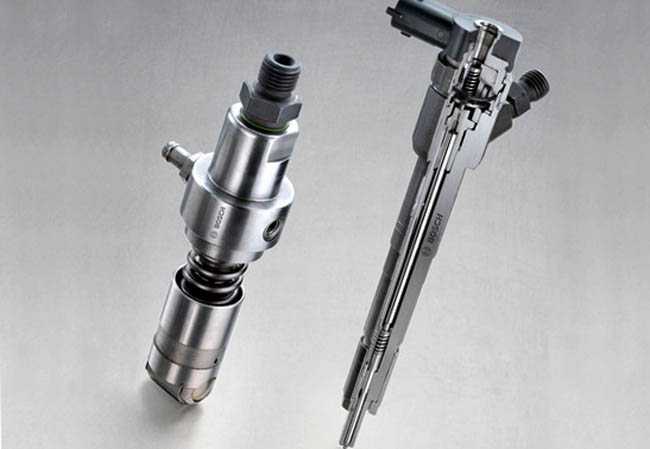

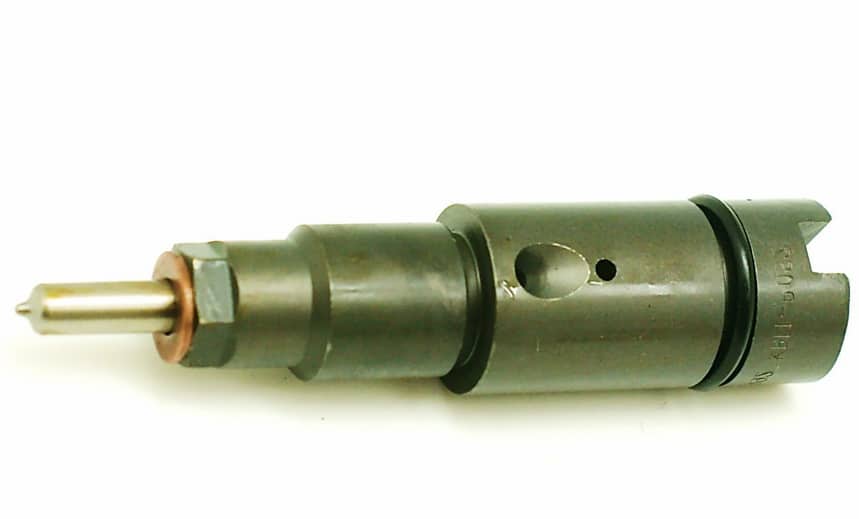

Насос-форсунка

Одной из разновидностей систем питания дизеля являются конструкции, в которых полностью отсутствует ТНВД. За создание высокого давления впрыска отвечают так называемые дизельные насос-форсунки. Принцип работы системы состоит в том, что насос низкого давления сначала подает солярку напрямую к инжектору, в котором уже имеется собственная плунжерная пара для создания высокого давления впрыска. Плунжерная пара форсунки работает от прямого воздействия на нее кулачков распредвала. Данная система позволяет добиться лучшего качества распыла дизтоплива благодаря способности создать очень высокое давление впрыска.

Исключение из системы подачи топлива ТНВД позволяет сделать размещение дизельного ДВС под капотом более компактным, избавиться от привода топливного насоса и отбора мощности на его постоянное вращение. Также стало возможным удалить из системы питания решения, которые распределяют топливо от ТНВД по цилиндрам. Инжекторы в системе с насос-форсунками имеют электрический клапан, что позволяет подавать топливо за два импульса.

Принцип похож на работу механической форсунки с двумя пружинами. Решение позволяет реализовать сначала подвпрыск, а уже затем произвести подачу в цилиндр основной порции горючего. Насос-форсунки реализуют подачу топлива в максимально точно заданный момент начала впрыска, лучше дозируют солярку. Дизельный мотор с такой системой экономичен, работает мягко и тихо, содержание вредных веществ в отработавших газах сведено к минимуму.

Главным минусом решения можно считать то, что давление впрыска насос-форсунки напрямую зависит от частоты вращения коленвала двигателя. В списке недостатков также отмечены: сложность исполнения, высокая требовательность к моторному маслу, чистоте и качеству топлива. В процессе эксплуатации выделяют трудности в процессе ремонта и обслуживания, а также общую дороговизну сравнительно с системами, которые оборудованы привычным ТНВД.

Виды и отличия форсунок

Классифицируют форсунки по типу подачи:

• Механические.
• Электромагнитные.
• Электрогидравлические.
• Пьезоэлектрические.

Используется электромагнитная форсунка с бензиновым двигателем. Работает форсунка с помощью программы, зашитой в электронном блоке. Этот блок подает напряжения на обмотку клапана. Возбуждаемое электромагнитное поле отжимает пружину и поднимает клапан с иглой. Через свободное сопло впрыскивается топливо. Напряжение снижается и игла опускается на седло.

Электрогидравлическая форсунка работает в дизельных двигателях. Базовыми узлами конструкции являются два дросселя: впускной и сливной, электромагнитный клапан и камера управления. У данного типа форсунок прижим иглы к седлу обеспечивает давление топлива. С блока управления идет сигнал и через сливной дроссель из камеры управления топливо поступает в сливную магистраль. Впускной дроссель задерживает выравнивание давления в камере управления и подающей магистрали. Усилие прижима на поршне уменьшается и клапан открывается, топливо подается.

Пьезоэлектрическая форсунка считается наилучшей конструкцией для впрыска и применяется в дизельных двигателях. Основное ее достоинство в скорости срабатывания, превышающей скорость электромагнитного клапана в 4 раза. За счет этого обеспечивается точное дозирование подаваемого топлива и возрастает число впрысков в течение цикла.

В корпус форсунки вмонтирован пьезоэлемент, обеспечивающий управление, Устройство состоит из толкателя, клапана переключения, иглы и пьезоэлемента, собранных в одном корпусе. В закрытом положении давление топлива прижимает иглу к седлу, подобно устройству электрогидравлической форсунки.

Под действием напряжения, поступающего на пьезоэлемент происходят колебания длины пьезокристала, что связано с усилием на поршне толкателя. Регулировочный клапан смещается, топливо уходит в сливную магистраль. Происходит разрежение давления и игла поднимается, освобождая сопло. Порция топлива подается в двигатель.

Объем порции топлива зависит от времени воздействия на пьезоэлемент и давления в топливной рампе.

Слив через магистраль

Перед тем, как описать процесс, отметим, что слив топлива также может потребоваться при выполнении восстановления топливной системы, ее чистки, а также в процессе замены бензобака.

Лада Гранта – современный автомобиль, а потому “дедовская” методика, основанная на использовании шланга, устанавливаемого внутрь бака, тут не сработает.

Во-первых, размещен он слишком низко, во-вторых, имеются специальные защитные элементы. Так что придется пользоваться чуть более сложными технологиями. Первая из них основана на сливе через магистраль, расположенную в подкапотном пространстве, для ее реализации придется выполнить следующие действия:

Откручивается ниппель, находящийся в боковой части рампы с форсунками.

На рампе фиксируется шланг, свободный конец которого вставляется в емкость, объем которой достаточен для слива остатков топлива. Шланг можно использовать любой, но проще всего зафиксировать изделие, посредством которого заправляются кондиционеры. Оно не только легко крепится, но и дает возможность не снимать ниппель.

Активируется бензонасос. Можно просто включить зажигание, но при таком варианте он проработает всего несколько секунд, после чего отключится. Это неудобно. Продлить время работы можно включением зажигания и последующей установкой перемычкой на реле насоса. Главный момент – сливом нельзя заниматься слишком долго, так как этот рабочий режим серьезно нагружает аккумулятор, повышается риск полного разряда.

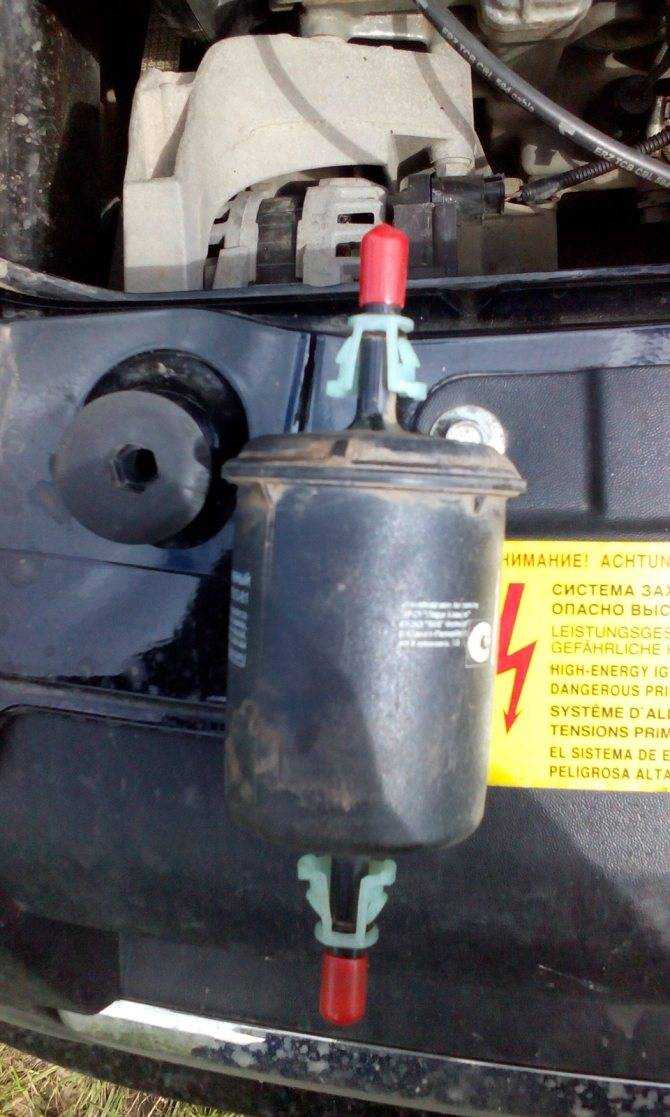

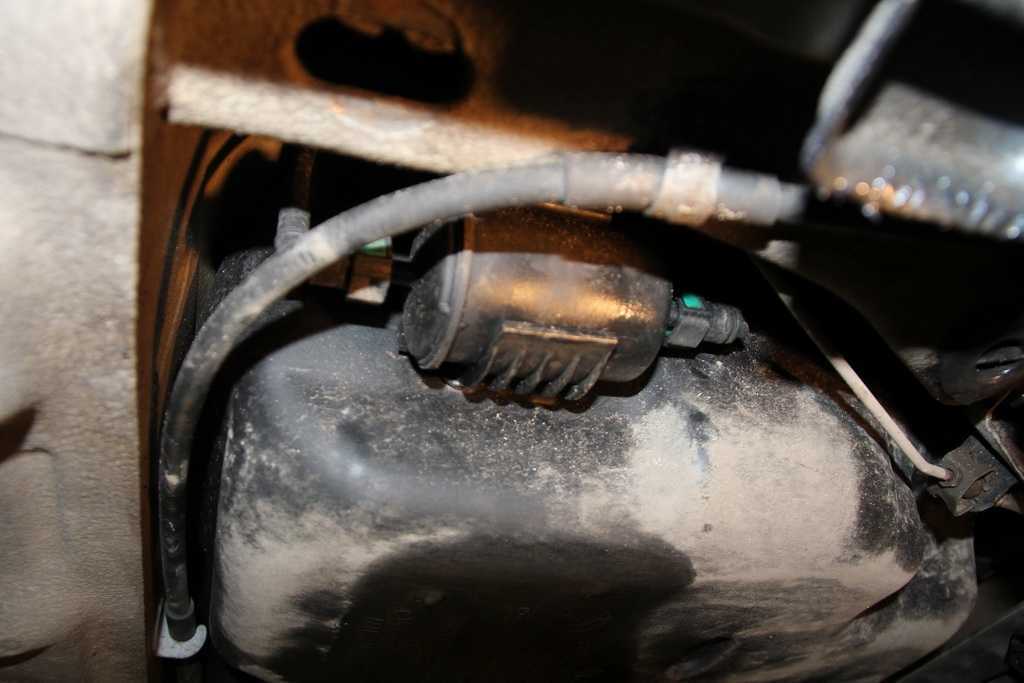

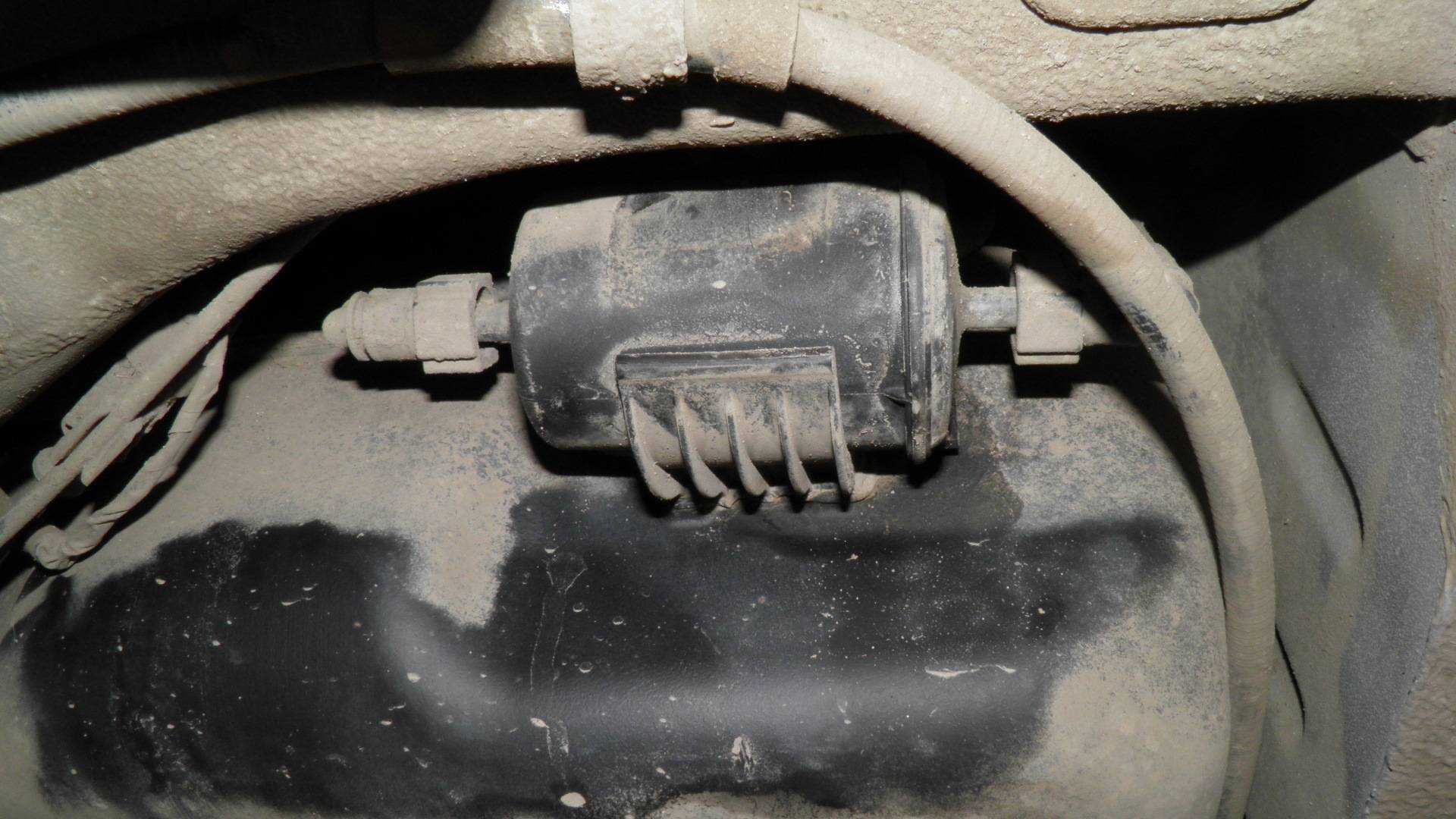

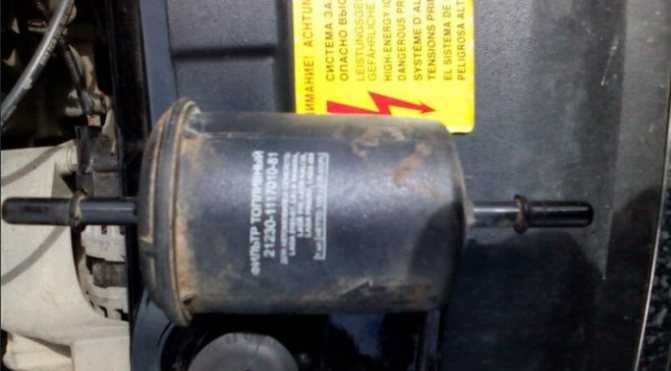

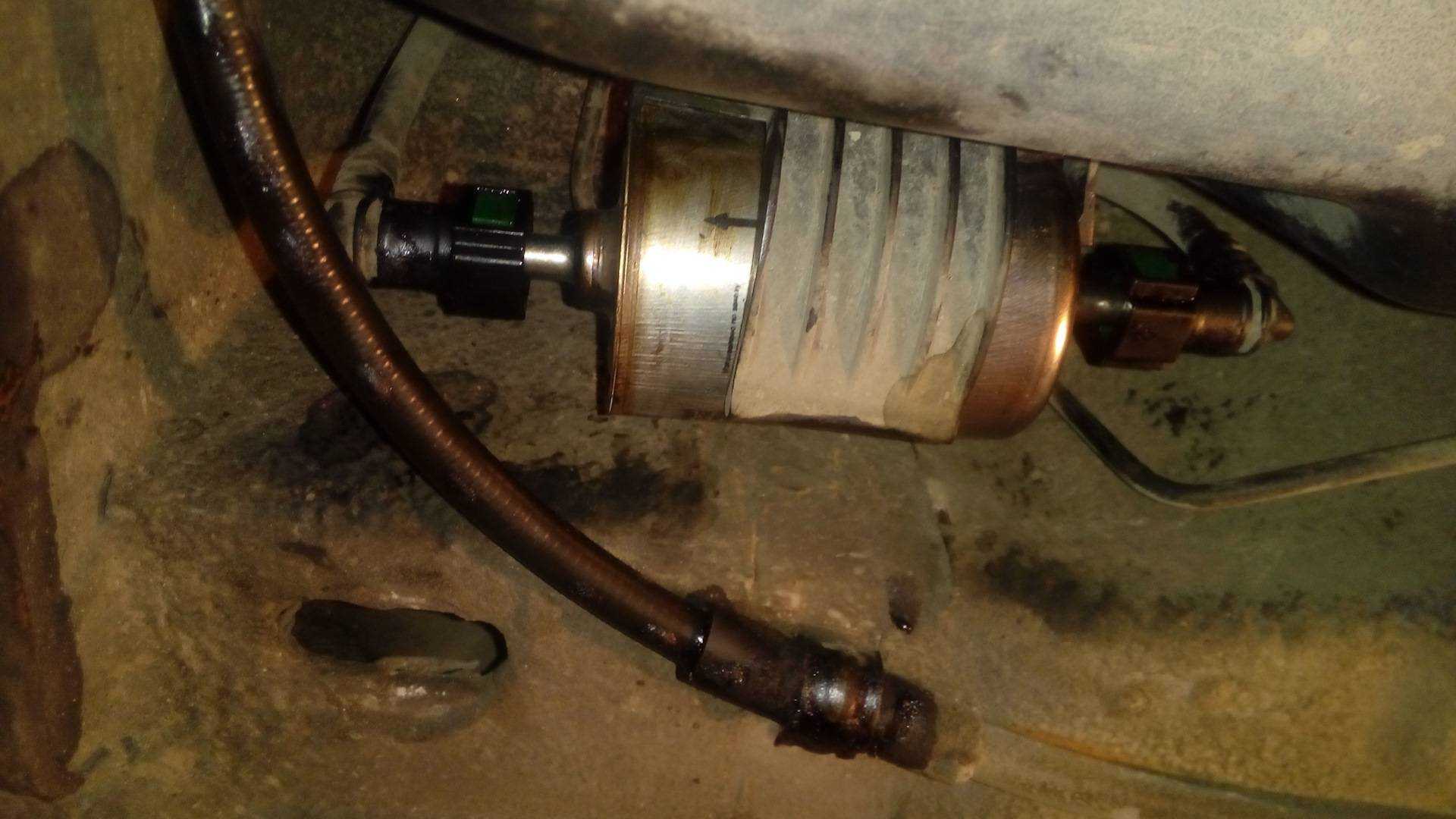

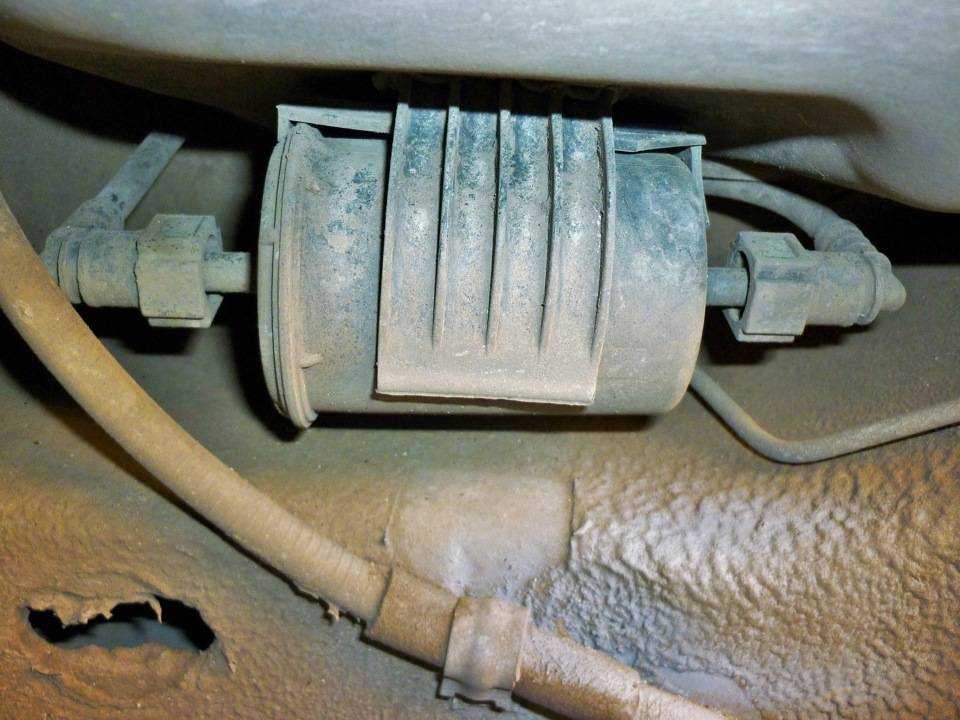

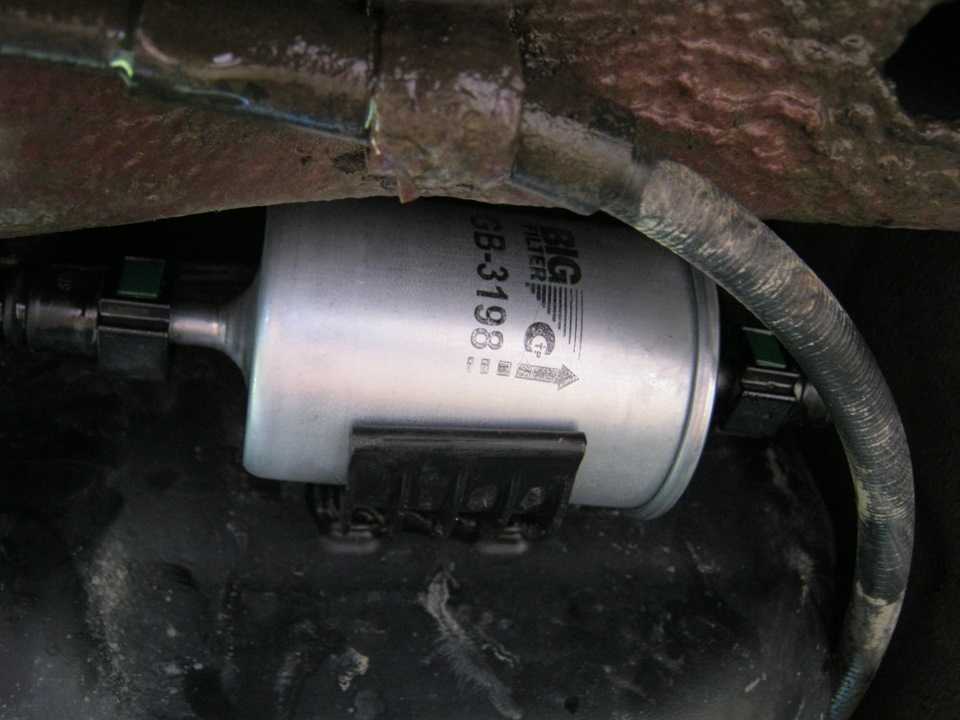

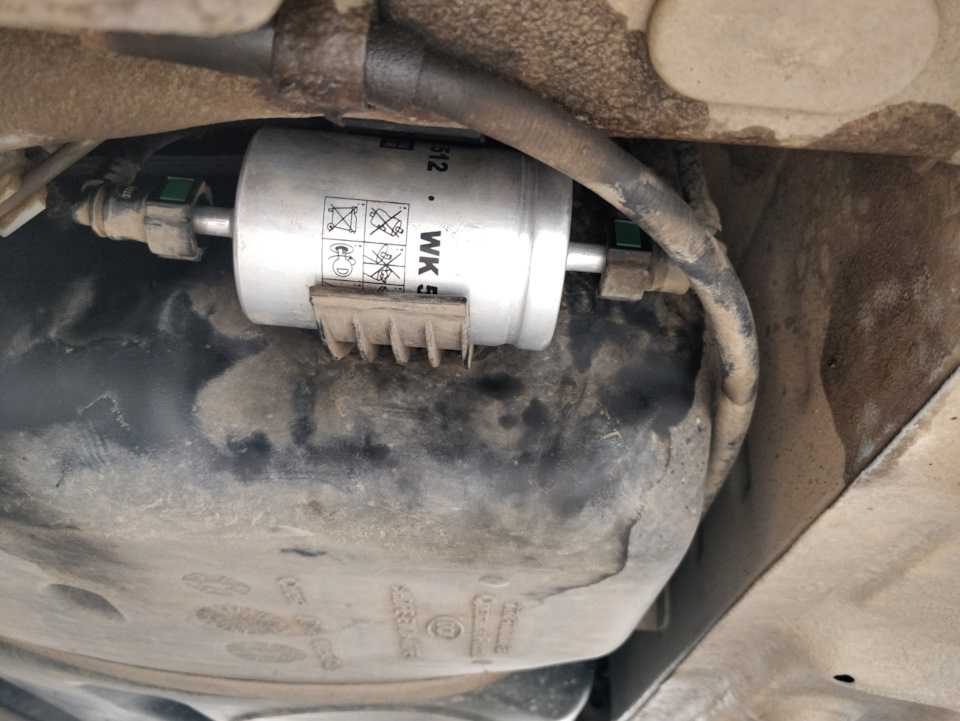

Топливный фильтр

Основные причины вызывающие чрезмерный расход топлива Lada Granta

Среди причин, по которым расход топлива автомобиля Лада Гранта необоснованно велик, можно выделить:

• субъективные, зависящие от стиля вождения;
• объективные, связанные с особенностями и техническим состоянием машины.

В первом случае к перерасходу бензина приводят:

• резкое торможение и разгон;
• плохо прогретый двигатель;
• непродуманный тюнинг, ухудшающий аэродинамику автомобиля;
• перегруз машины;
• эксплуатация автомобиля в горной местности;
• слишком быстрая езда.

Среди объективных причин выделяют:

• износ деталей двигателя;
• поломки или выход из строя элементов системы питания автомобиля;
• недостаточное давление в шинах;
• выход из строя тормозов, создающий излишнее трение и сопротивление.
• работа кондиционера;
• поломка колесного подшипника, способствующая повышенному сопротивлению при езде.

Основной принцип работы системы MPI

Обозначение MPI расшифровывается как Multi-point injection, что означает «многоточечный впрыск». Наиболее часто такая маркировка встречается на европейских автомобилях.

Конструкция системы многоточечного впрыска

Она состоит из следующих элементов:

• дроссельная заслонка;
• распределительная магистраль или топливная рампа;
• электромагнитные форсунки (инжекторы);
• датчик массового расхода воздуха или датчик давления и температуры воздуха;
• регулятор давления топлива.

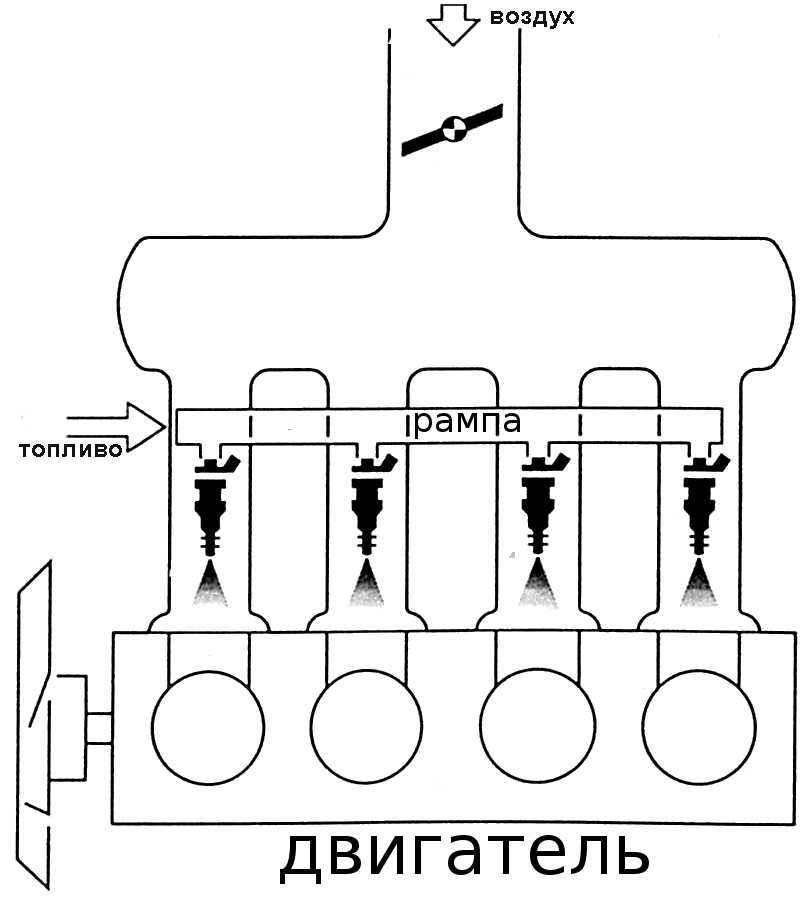

Схема распределенного впрыска

В такой системе питания воздух из атмосферы проходит через воздушный фильтр, датчик массового расхода воздуха и затем через дроссельную заслонку попадает во впускной коллектор. Далее он распределяется по каналам цилиндров.

В свою очередь, топливо подается при помощи насоса через топливный фильтр и рампу к форсункам. Последние расположены вблизи впускных клапанов цилиндров, что снижает потери топлива и вероятность его оседания во впускном коллекторе. Работу форсунок контролирует ЭБУ двигателя. Количество топлива, которое должно поступить через форсунки, блок управления рассчитывает на основе информации о режимах, нагрузке и оборотах двигателя, а также на основе информации о количестве поступившего в систему воздуха, полученной от целого комплекса датчиков (температуры, давления). В соответствии с расчетами, ЭБУ подает импульсные сигналы на электромагнитные форсунки, приводя их в работу.

Помимо управления режимами работы инжекторов, блок управления проводит регулярную диагностику состояния системы впрыска и при обнаружении неисправностей выдает соответствующий сигнал об ошибке на приборной панели («Check Engine»).

Режимы работы MPI

• Одновременный впрыск. В такой системе все инжекторы открываются одновременно, подавая топливо в каждый цилиндр. Такая схема представляет собой усовершенствованный моновпрыск, поскольку ЭБУ управляет процессом открытия и закрытия всех форсунок как открытием одной. С другой стороны, объем подаваемого топлива для каждого отдельного цилиндра может быть разным.
• Попарный впрыск. Открытие электромагнитных форсунок происходит парами, но при этом одна работает на такте впуска, а вторая в момент выпуска отработавших газов. В настоящее время такая схема применяется только на этапе запуска мотора или в аварийной режиме.
• Индивидуальный впрыск. Это наиболее часто используемая схема, при которой каждая форсунка срабатывает по отдельности на такте впуска. Для обеспечения их работы в системе предусмотрен датчик фаз газораспределения. Он устанавливается на распределительном валу и определяет время срабатывания каждой форсунки в зависимости от положения вала. Впрыск топлива в каждый цилиндр происходит один раз за один рабочий цикл двигателя. Классическая последовательность работы форсунок: 1-3-4-2

Как работает система распределенной подачи ТС

Работа основных элементов системы – форсунок напрямую зависит от центра управления – управляющего блока, состоящего из бортового компьютера. Основной функцией управляющего блока является прием электрических сигналов, поступающих от входных датчиков, с последующей обработкой и преобразованием в управляющие сигналы, которые передаются на электромагнитные клапаны топливных форсунок и механизмы исполнения.

Помимо основных функций, блок управления выполняет и дополнительные задачи – проводит своевременную диагностику топливной системы на предмет выявления любых неполадок или поломок в ее работе.

При обнаружении неполадок блок управления сообщает о них водителю через контрольные лампы на приборной панели — Check engine, Check. Информация о более сложных поломках заносится в блок памяти для дальнейшего использования при повторной диагностике.

Расчет нужного количества топлива, происходит на основании данных полученных от температурных датчиков (температуры двигателя и поступающего воздуха), расхода воздуха, подсчета скорости вращения коленвала, угла открытия заслонки и т.д.

Произведя необходимые расчеты на основании полученных данных, бортовой компьютер посылает сигналы в виде электрических импульсов на форсунки для их открытия. Принимая сигналы, форсунки открывают клапаны, через которые топливо под высоким давлением поступает в топливный коллектор.

Система датчиков инжекторных двигателей

Без этих компонентов работа системы впрыска топлива невозможна. Именно датчики сообщают блоку управления всю информацию, которая необходима для работы исполнительных устройств в нормальном режиме. Неисправности системы питания инжекторного двигателя по большей части вызывают именно датчики, так как они могут неверно производить замеры.

1. Датчик расхода воздуха устанавливается после воздушного фильтра, так как в конструкции имеется дорогостоящая платиновая нить, которая при попадании мелких посторонних частиц может засоряться, отчего показания окажутся неверными. Датчик считает, какое количество воздуха проходит через него. Понятно, что взвесить воздух не представляется возможным, да и объем его измерить проблематично. Суть работы заключается в том, что внутри пластиковой трубки находится платиновая нить. Она нагревается до рабочей температуры (более 600º, именно это значение закладывается в ЭБУ). Поток воздуха охлаждает нить, блок управления фиксирует температуру и, исходя из этого, вычисляет количество воздуха.
2. Датчик абсолютного давления необходим для более точного снятия показаний о количестве потребляемого двигателем воздуха. Состоит из 2 камер, одна из которых герметична и внутри у неё вакуум. Вторая камера соединена с впускным коллектором. В последнем при впуске разрежение. Между камерами устанавливается диафрагма с пьезоэлементом, который вырабатывает небольшое напряжение во время изменения давления. Это значение напряжения поступает на вход блока управления.
3. Датчик положения коленвала располагается рядом со шкивом генератора. Если присмотреться, то можно увидеть, что на шкиве есть зубья, причём они расположены на одинаковом расстоянии друг от друга. Суммарное число зубьев — 60, оси соседних расположены на расстоянии 6º. Но если присмотреться ещё внимательнее, то можно увидеть, что 2-х не хватает. Этот промежуток необходим, чтобы датчик фиксировал положение коленвала максимально точно. Датчик вырабатывает напряжение, которое тем больше, чем выше частота вращения.
4. Датчик фаз (распредвала) работает на эффекте Холла. В конструкции есть диск с вырезанным сегментом и катушка. При вращении диска вырабатывается напряжение. Но в момент, когда прорезь находится над чувствительным элементом, напряжение снижается до 0. В этот момент первый цилиндр находится в ВМТ на такте сжатия. Благодаря датчику фаз точно подаётся искра на свечу и открывается своевременно форсунка.
5. Датчик детонации расположен на блоке ДВС между 2 и 3 цилиндрами (чётко посередине). Работает на пьезоэффекте — при наличии вибрации происходит генерирование напряжения. Чем сильнее вибрация, тем выше уровень сигнала. Блок управления при помощи датчика изменяет угол опережения зажигания.
6. Датчик дроссельной заслонки представляет собой переменный резистор, на который подаётся напряжение 5 В. В зависимости от того, в каком положении находится заслонка, напряжение уменьшается. Иногда случаются поломки — в начальном положении показания датчика прыгают. Стирается резистивный слой, ремонт невозможен, эффективнее установить новый.
7. Датчик температуры ОЖ, от него зависит качество воспламенения топливовоздушной смеси. С его помощью не только происходит коррекция угла опережения зажигания, но и включение электровентилятора.
8. Лямбда-зонд расположен в системе выпуска отработанных газов. В современных системах, которые удовлетворяют последним экологическим стандартам, можно встретить 2 датчика кислорода. Лямбда-зонд отслеживает количество кислорода в выхлопных газах. У него есть внешняя часть и внутренняя. За счёт напыления из драгметалла можно оценить количество кислорода в выхлопных газах. Внешняя часть датчика «дышит» чистым воздухом. Показания передаются на блок управления и сравниваются. Эффективные замеры возможны только при достижении высоких температур (свыше 400º), поэтому часто устанавливают подогреватель, чтобы даже в момент начала работы двигателя не наблюдалось перебоев.

Подачи топлива с впрыском во впускной трубопровод

В бензиновых двигателях используются системы подачи топлива с впрыском во впускной трубопровод различ­ной конфигурации, работающие при типичном значении давления 300 — 400 кПа (3-4 бар).

Система с возвратом топлива

Подача топлива и создание давления впрыска осуществляется электроприводным топливным насосом (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с возвратом топлива в топливный бак» ). Топливо засасывается из топливного бака и, пройдя через топливный фильтр, по топливопроводу высокого давления поступает в смонтированную на двигателе то­пливную рампу. Из топливной рампы топливо подается к форсункам. Регулятор давления то­плива, установленный на рампе, поддерживает постоянный перепад давления между топлив­ными форсунками и впускным трубопроводом независимо от абсолютного давления во впуск­ном трубопроводе, т.е. нагрузки двигателя.

Излишки топлива возвращаются в топлив­ный бак по возвратной линии, подсоединенной к регулятору давления топлива. Избыточное то­пливо, нагретое в моторном отсеке, вызывает повышение температуры топлива в топливном баке. При этом увеличивается выделение па­ров топлива. В соответствии с требованиями к защите окружающей среды пары топлива собираются системой улавливания паров то­плива. Далее они направляются в угольный фильтр для временного хранения до возврата во впускной трубопровод для сжигания в двигателе ().

Система без возврата топлива

В такой системе подачи топлива регулятор давления располагается в топливном баке или вблизи него, что исключает необходи­мость в линии возврата топлива из двига­теля в топливный бак.

Поскольку регулятор давления топлива, за счет места его установки, не связан с впуск­ным трубопроводом, относительное давление впрыска не зависит от нагрузки двигателя. Это учитывается при вычислении продолжитель­ности впрыска в блоке управления двигателем

В топливную рампу подается только такое количество топлива, которое подлежит впры­ску. Излишнее топливо, подаваемое электроприводным топливным насосом, возвращается прямо в топливный бак, не проходя длинный путь через моторный отсек. Таким образом, нагрев топлива в топливном баке и, следова­тельно, выделение паров топлива значительно ниже, чем в системах с возвратом топлива.

В связи с этими преимуществами в на­стоящее время в основном используются системы подачи без возврата топлива.

Подача топлива без возврата топлива с регулированием по потребности

В системе подачи топлива с регулированием по потребности топливный насос подает только количество топлива, требуемое в данный мо­мент времени для двигателя и необходимое для создания требуемого давления. Регулирова­ние давления топлива осуществляется блоком управления двигателем в режиме замкнутого регулирования. Текущее давление топлива регистрируется датчиком низкого давления (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с регулированием по потребности» ). Это исключает необходимость в регуляторе давления топлива. Регулирование объемного расхода топлива осуществляется посредством изменения напряжения питания топливного насоса, осуществляемого специаль­ным модулем в блоке управления двигателем.

Система снабжена предохранительным клапаном, предотвращающим чрезмерное повышение давления даже после отсечки подачи топлива или выключения двигателя.

Пример HTML-страницы

Регулирование по потребности позволяет избежать подачи избыточного топлива и, сле­довательно, свести к минимуму требуемую производительность топливного насоса. Это дает снижение расхода топлива по сравнению с системами с неуправляемым электроприводным топливным насосом. Применение таких систем позволяет в еще большей степени сни­зить температуру топлива в топливном баке.

Еще одно преимущество системы регули­рованием по потребности заключается в воз­можности регулирования давления топлива. С одной стороны, давление может быть уве­личено во время пуска горячего двигателя во избежание образования пузырьков паров топлива. С другой стороны, прежде всего, на двигателях с наддувом появляется возмож­ность впрыска как очень больших, так и очень малых количеств топлива, повышая давление топлива при полной нагрузке и снижая его при низкой нагрузке двигателя.

Кроме того, измерение давления топлива в та­кой системе дает дополнительные возможности диагностики по сравнению с другими системами. За счет учета текущего давления топлива при вычислении продолжительности впрыска обе­спечивается более точное дозирование топлива.
