Двигатель моделей 402 и 4021

Технические характеристики 402 двигателя

Технические характеристики двигателя модели ЗМЗ 402 указаны ниже в таблице.

Параметр	Значение
Питание	От карбюратора
Объем двигателя	2,5 л
Вес двигателя	181 кг, некоторые модели весили 184 кг
Мощность	100 и 90 лошадиных сил, зависит от модели серии
Расход топлива на 100 км	13,5 литров при движении только городу
Объем масла	6 литров, но при замене заливается 5,8 л
Количество цилиндров	4
Количество клапанов	2
Крутящий момент Нм	182/2500 мин/об
Сжатие	8,2
Диаметр цилиндров и ход поршня	92 мм (квадрат)
Жизненный ресурс двигателя в тыс.км	200 тыс км по данным завода

Многие новички автолюбители интересуются, сколько масла жрет этот движок. Опытные механики отвечают, что на 1000 километров до 100 грамм. Также опытные автовладельцы советуют менять смазывающее средство не через 10 000 километров, как написано в инструкции, а через пять тысяч. Это относится к старым движкам, которые уже изрядно износились.

Все двигателя являются атмосферными. Турбированных моторов не выпускалось заводом. Хотя многие автолюбители пытаются тюнинговать этот двигатель. Выпускались моторы с 1980 ода по 2006. Затем их выпуск был приостановлен.

Техническая характеристика Peugeot 405

27,000 – 27,033 мм

27,500 – 27,533 мм

28,000 – 28,033 мм

28,500 – 28,533 мм

36,000 – 36,039 мм

Выпускные клапаны не шлифуют.

13 + 0,08 или 13 + 0,05 мм

13,13 ± 0,011 мм; 13,29 ± 0,011 мм; 13,59 ± 0,011 мм

от 1,650 до 3,000 мм

от 3,025 до 3,550 мм

от 3,575 до 4,000 мм

Reinz или Curty

1,4 мм (обозначение при помощи выреза и отверстия диаметром 4 мм на выступе на одном из концов прокладки)

выступ со стороны маховика

от 83,000 до 83,010 мм

от 83,010 до 83,020 мм

от 83,020 до 83,030 мм

от 86,000 до 83,010 мм

от 86,250 до 86,268 мм

от 86,600 до 86,618 мм

от 83,000 до 83,010 мм

от 83,010 до 83,020 мм

от 83,020 до 83,030 мм

от 0,07 до 0,32 мм

от 0,07 до 0,27 мм

от 59,981 до 60,000 мм

от 59,681 до 59,700 мм

от 49,984 до 50,000 мм

от 49,684 до 49,700 мм

от 0,025 до 0,050 мм

от 0,038 до 0,069 мм

от 0,025 до 0,050 мм

2,40, 2,45 и 2,50 мм

Диаметр поршней

от 82,963 до 82,977 мм

от 82,973 до 82,987 мм

от 82,983 до 82,997 мм

от 0,15 до 0,35 мм

6° 30′ опережение

26,980 – 26,959 мм

27,480 – 27,459 мм

27,980 – 27,959 мм

28,480 – 28,459 мм

35,975 – 35,950 мм

0,35 МПа при 4000 об/мин

0,53 МПа при 4000 об/мин

0,41 МПа при 4000 об/мин

0,52 МПа при 4000 об/мин

SAE 10W/40 или 15W/50, API SF, CCMC G3, Esso Super Oil 10W/40 или Shell Puissance 5 SAE 10W/40

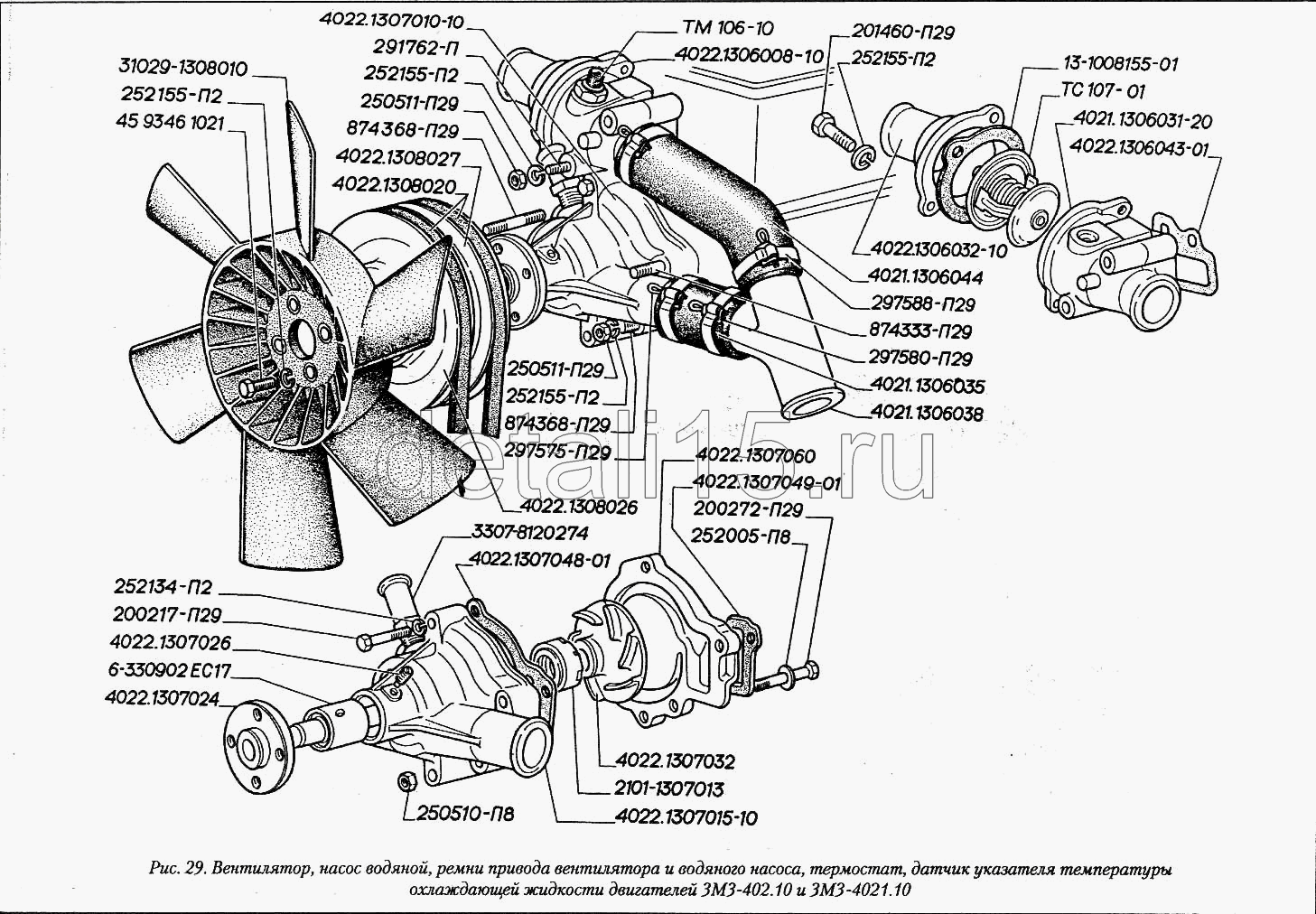

Насос охлаждающей жидкости Центробежный насос охлаждающей жидкости установлен в блоке цилиндров двигателя и приводится в действие зубчатым ремнем.

Радиатор Радиатор имеет алюминиевую сердцевину горизонтального течения. Марка: Chausson или Valeo. Термостат

смесь воды и незамерзающей жидкости в пропорции 1:1 (до -17° С)

Топливный насос Механический, диафрагменный топливный насос приводится в действие эксцентриком распределительного вала.

Mann Microtop C 33 156

Solex 34/34 Z1 446/460

Solex 34/34 Z1 447/462

Magneti Marelli G5 одноточечная

MagnetiMarelli G6 одноточечная

Solex Fenix IB одноточечная

Топливный насос Электрический тип, внешний (ранние модели) или внутренний (более поздние модели).

0 – 370 см 3 за 15 секунд

360 см 3 за 15 секунд

Magnett Marelli 8P многоточечная

Sagern-Lucas 4GJ многоточечная

Bosch Motronic MP5. l многоточечная

Bosch L3. l-Jetronic многоточечная

Bosch Motronic MP3. l многоточечная

Bosch LU2-JETRONIC многоточечная

Bosch Motronic MI. 3 многоточечная

Bosch Motronic ML4. l многоточечная

Bosch Motronic MP3. 2 многоточечная

бесконтактная система зажигания

составная система зажигания, управляемая блоком ECU

прямая система зажигания, управляемая блоком ECU

Распределитель

Bosch или Ducellier

10° перед ВМТ при 750 об/мин

5° перед ВМТ при 900 об/мин

10° перед ВМТ при 850 об/мин

управляются блоком ECU (не регулируется)

1–3–4–2 (№1 со стороны привода распределительного вала)

Если используется топливо с низким октановым числом, установка угла опережения зажигания должна быть уменьшена на 3° на следующих двигателях: XU92C (D2D), XU9J2 (D6A), XU9J4 (D6C) и XU52C (B2A).

Характеристики опережения зажигания (двигатель XU9)

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Изменение технических характеристик

Значительному расходу топлива мотора у Газели может способствовать неправильная или неаккуратная эксплуатация автомобиля, например:

• позднее зажигание;
• езда на непрогретом двигателе;
• несвоевременная замена износившихся деталей.

Простое внимательное отношение к своей машине поможет не только сэкономить горючее, но, и продлить годы службы вашего авто.

Небольшие детали, на которые многие не обращают внимания, помогут уменьшить реальный расход топлива у Газели 402.

Что это за нюансы – можно узнать в салонах, где обслуживаются автомобили, у более опытного водителя, или из нашей статьи

На что именно стоит обратить внимание:

• правильно ли выставлены зазоры в свечах зажигания, и работу непосредственно самих свечей – нет ли в ней перебоев;
• использование подсветки фарами. Дальний свет увеличивает потребление горючего на 10%, ближний – на 5%;
• необходимо следить за температурой жидкости для охлаждения. Если она ниже расчетной, это также увеличивает расход топлива;
• стоит следить за давлением в шинах. Если оно пониженное – это тоже влияет на количество использования бензина или газа;
• необходима своевременная замена воздушного фильтра;
• некачественное горючее расходуется быстрее и в больших количествах.

Как видим, любая деталь важна для устранения проблемы относительно потребления топлива на Газели 402 с карбюратором

Стоит потратить немного времени, уделить внимание практически всем системам автомобиля, чтобы впоследствии сэкономить свои нервы и средства

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Похожие сообщения

Двигатель ВАЗ 11193 бюджетный вариант мотора

Двигатель ВАЗ 2114 инжектор 16 клапанов: характеристика

Автомобильный генератор «электрик» вашего транспорта

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Об истории предприятия и двигателя «3M3-402»

3аволжский моторный завод находится в шестидесяти километрах от Горьковского автомобильного завода, и с самого дня своего основания выпускал продукцию, главным образом, для его нужд. Сначала, с 1956-го года, предприятие выпускало детали, запасные части и алюминиевое литьё для ГА3а. Но уже с 1958-го года начало работать как завод по производству двигателей – для комплектации автомобилей ГА3 и УА3.

Первый четырёхцилиндровый двигатель для «Волги ГАЗ-21» на 3M3 был выпущен в 1959 году. С 1963 года завод освоил производство не только четырёхцилиндровых «легковых» моторов, но и восьмицилиндровых – для грузовых машин «ГАЗ» и автобусов «ПАЗ». На пике своего развития 3аволжский моторный завод выпускал свыше 450 тысяч двигателей в год. Это первое в России двигателестроительное предприятие, которое сертифицировало систему менеджмента качества всего производства на соответствие требованиям международных стандартов «ИСО-9001».

С 2006 года 3аволжский моторный завод входит в машиностроительный холдинг «Соллерс». в сегодняшнем ассортименте предприятия – не только бензиновые, но и дизельные, и работающие на газе двигатели; в том числе и полностью соответствующие требованиям актуального экологического стандарта «Евро-5».

Двигатель «3M3-402» не является совершенно новой разработкой, созданной «с нуля». За основу при его создании был взят выпускавшийся с 1968 года мотор«ЗМЗ-24Д», модернизированный и оптимизированной для значительно изменившейся «Волги». Конструкционно «3M3-24Д»,в свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения – мотору «3M3-21», который серийно выпускался с 1957 года.

Это были весьма прогрессивные для своего времени двигатели. Верхнеклапанные, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускным коллектором на левой и выпускным на правой сторонах головки цилиндров; с цепным (а не шестерёнчатым) приводом высоко расположенного распределительного вала.

Базовый двигатель 402-го семейства – «3M3-402.10», для легковых машин, в заводской комплектации предназначался для использования 92-го бензина. А модификация для такси и микроавтобусов – «3M3-4021.10» – была рассчитаны на бензин 76-й (80-й по-нынешнему). Поэтому в процессе эксплуатации некоторые владельцы «Волг» переделывали моторы, изначально рассчитанные на высокооктановый бензин, под более недорогое, всегда и везде имеющееся в наличии низкооктановое топливо. Поскольку, несмотря на то, что в СССР бензин стоил дёшево, и расход топлива 402-го мотора был существенно выше, чем у двигателей современных машин. А 76-м бензином можно было зачастую заправляться и бесплатно – из, так сказать, «сэкономленных» на работе запасов. Ведь все грузовики-среднетоннажники работали на нём.

«3M3-402» «задержался» на конвейере предприятия на долгие годы и был выпущен 6-миллионным тиражом не только из-за специфики советской экономики. Это был действительно хороший мотор, с очень приличным крутящим моментом, без явных провалов во всем диапазоне рабочих оборотов (максимальный – 182,4 Н.м). Обладавший отменной эластичностью. Потрясающая ремонтопригодность, дешёвые запасные части, простота конструкции также обеспечили ему повсеместную популярность и долгую жизнь на конвейере.

Разумеется, карбюраторный «3M3-402» не может сравниться с современными инжекторными двигателями – прежде всего, по показателям экономичности и экологичности. Но для 80-х годов он не только отвечал всем актуальным требованиям, предъявляемым к моторам его класса, но и соответствовал уровню аналогичной продукции ведущих мировых производителей.

Начиная с 1996-го года, Горьковский автозавод, оставшийся к тому времени единственным потребителем мотора «3M3-402», начинает выводить его из ассортимента силовых агрегатов, устанавливающихся на новые машины завода. На смену 402-му приходят инжекторные «3M3-406» и «3M3-409».

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

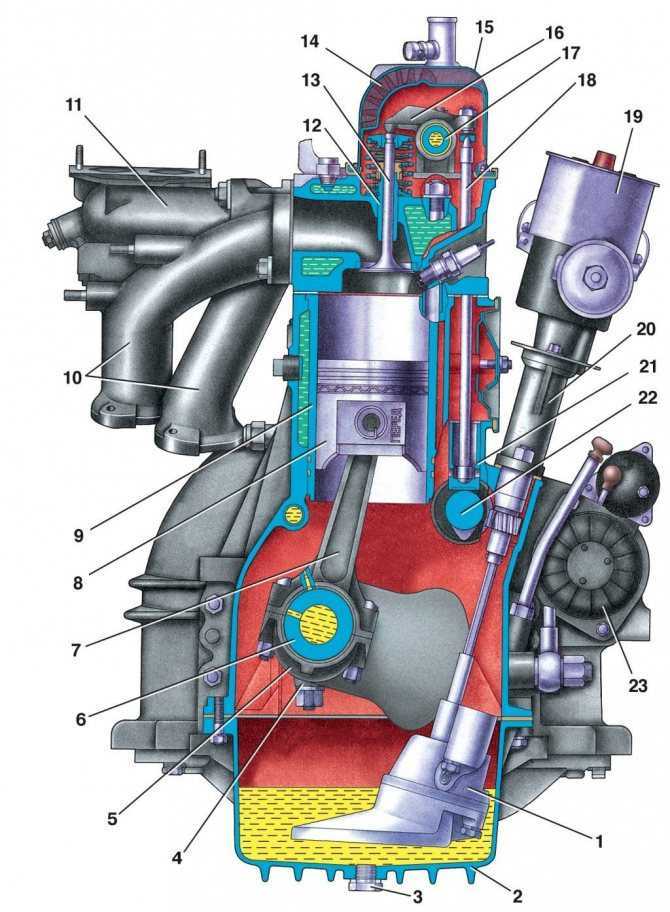

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2.

З 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается.

ли же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Описание (конструкция, модификации, неисправности, обслуживание)

Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.

Поскольку турбомодификаций таких моторов не существует, то все они делятся на три основные типа:

• ЗМЗ 402.1,
• ЗМЗ 402.2,
• ЗМЗ 402.

Соответственно, степень сжатия у них варьируется от 6,7 до 8,2.

На ЗМЗ 402 регулировка клапанов осуществляется согласно установленному регламенту. Для лучшей герметичности блок двигателя, отлитый из алюминиевого сплава, обрабатывается специальным веществом.

Простота конструкции силового агрегата позволяет осуществлять его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов. Эксплуатируется такая модификация двигателя на протяжении длительного времени.

Минусом конструкции принято считать задний сальник коленвала, который представляет собой веревку, пропитанную графитовой смазкой, держит она до 2500 об/мин. Соответственно, он не способен выдерживать нагрузку при работе на высоких оборотах коленчатого вала. Приводило это в большинстве случаев к выходу мотора из строя по причине нехватки смазочного материала в общей системе.

Помимо этого, в двигателе ЗМЗ 402 имелись и существенные недоработки. С такими можно было столкнуться, к примеру, в навесном оборудовании: карбюратор не был корректно настроен на подачу топлива. Последствием этого становился перерасход топливной смеси и неровная работа мотора на холостых оборотах. В результате это приводило к тому, что некоторые автовладельцы подвергали силовой агрегат тюнингу, устанавливая на него карбюратор от «Жигулей».

Нередко можно столкнуться с тем, что некоторые автовладельцы устанавливали на подобный двигатель инжектор. Впрочем, подобное изменение не нашло широкого распространения: конечный результат не оправдывал вложенных в процесс средств.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

• моторное масло через 10000 км;
• охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек ГБЦ каждые 20000 км;
• картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Технические характеристики

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Конфигурация	L
Система питания	карбюратор
Количество цилиндров	4
Клапанов на цилиндр	2
Порядок работы цилиндров	1-3-4-2
Ход поршня, мм	92
Диаметр цилиндров, мм	92
Максимальная степень сжатия смеси	8.2
Объем двигателя, л	2.5
Электросхема	стандартного типа
Мощность двигателя, л.с./об.мин	100/4500 и 90/4500*
Крутящий момент, Нм/об.мин	182/2500 и 172/2500*
Вес двигателя, кг	181 и 184**
Расход топлива (город), л/100 км	13.5
Масло в двигатель	5W-30, 5W-40, 10W-30, 10W-40, 15W-40
Замена масла проводится, км	10 000 (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км
— по данным завода	200
— на практике	~200
Тюнинг
— потенциал	~200
— без потери ресурса	~120-130

* — для двигателей ЗМЗ 4021.10 и 4025.10 ** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

Модификации двигателя ЗМЗ-402

Обозначение двигателя по КД	VDS-описательная часть маркировки	Характерные особенности омплектности и исполнения двигателя	Применяемость на автомобиле
Комплектации с карбюратором К151С, СРОГ, блоком цилиндров, отлитым под давлением — для автомобилей «ГАЗ»
4021.1000400-02	40210А	Базовая комплектность в едином исполнении с головкой цилиндров 4021.1003007-40.	ГАЗ-3110, ГАЗ-3102, ГАЗ-31029, ГАЗ-31021, ГАЗ-31022, ГАЗ-31024 «Волга»
40217.1000400-02	40217А	То же, в тропическом исполнении	ГАЗ-3102, ГАЗ-310297, ГАЗ-310227, ГАЗ-310237 «Волга»
4021.1000400-80	40210К	Комплектность с головкой цилиндров 4021.1003007-40, кронштейном ГУР	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
40217.1000400-80	40217К	То же, в тропическом исполнении	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
402.1000400-01	40200А	Комплектность с головкой цилиндров 402.1003007-10	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31022, ГАЗ- 31023 «Волга»
4021.1000400-51	40210Н	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11	ГАЗ-31021 «Волга»
402.1000400-11	40200К	Комплектность с головкой цилиндров 402.1003007-10, с кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-62	40200D	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11	ГАЗ-3102 «Волга»
4021.1000400-90	40210В	Комплектность с головкой цилиндров 4021.1003007-40, датчиками со штекерным соединением под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-91	40200F	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-101	40200М	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
4021.1000400-110	40210F	Комплектность с головкой цилиндров 4021.1003007-40, датчиками под новую панель приборов – для а/м с ГУР	ГАЗ-3110 «Волга»
402.1000400-111	40200S	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-121	40200U	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3102 «Волга»
4021.1000400-100	40210D	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
Комплектации с карбюратором К151У, блоком цилиндров, отлитым под давлением — для автомобилей «УАЗ»
4021.1000400-60	40210U	Комплектность с ведомым диском сцепления 451-1601130-02	Автомобили УАЗ старого грузового ряда массой до 3500 кг (Евро-0)
40217.1000400-60	40217U	То же, в тропическом исполнении
4021.1000400-70	40210L	Комплектность с диафрагменным сцеплением
40217.1000400-70	40217L	То же, в тропическом исполнении
4021.1000400-71	40210Р	Комплектность с диафрагменным сцеплением, кронштейном ГУР
40217.1000400-71	40217Р	То же, в тропическом исполнении
4021.1000400-72	40210R	Комплектность с диафрагменным сцеплением, водяным насосом подмуфту привода вентилятора, с кронштейном ГУР
40217.1000400-72	40217R	То же, в тропическом исполнении
40217.1000400-М	40217Е	Комплектность в тропическом исполнении, со степенью сжатия Е = 7,0 с диафрагменным сцеплением, с головкой цилиндров 4021.1003007-70, без ремня привода агрегатов
4021.1000400-130	40210М	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов
40217.1000400-130	40217М	То же, в тропическом исполнении
4021.1000400-131	40210N	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-131	40217N	То же, в тропическом исполнении
4021.1000400-132	40210S	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-132	40217S	То же, в тропическом исполнении
Комплектации с карбюратором К151С, блоком цилиндров отлитым под давлением, отдельным приводом вентилятора с передаточным отношением 1,27
4025.1000400-01	40250F	Комплектность с головкой цилиндров 4021.1003007-40	«Газель» (4х2)
4026.1000400-01	40260F	Комплектность с головкой цилиндров 402.1003007-10	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-30	40260Н	Комплектность для работы на газовом топливе с проставкой	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-10	40260Т	Комплектность с блоком цилиндров 4021.1002010-01, колоколообразным картером сцепления 410.1601015	«Газель» (4х2, 4х4) «Соболь» (4х2)

Принцип действия

Масляная система автомобиля должна принудительно, под давлением, обеспечивать бесперебойную подачу смазочного материала к вращающимся элементам мотора. Давление поступающей смеси должно быть достаточным, чтобы обеспечить стабильное функционирование рабочих механизмов в узлах трения автомобиля.

Моторное масло снижает трение, возникающее между двумя подвижными объектами. Влияние трения можно снизить, если между движущимися плоскостями создать разделительную масляную пленку, которая защитит трущиеся детали от появления чрезмерных механических нагрузок. На величину и прочность защитного слоя влияет форма соприкасающихся деталей и санитарное состояние их поверхностей.

При соблюдении условий эксплуатации двигателя разделительный слой будет иметь достаточную плотность, чтобы предупредить непосредственный контакт поверхностей. Но в условиях экстремальных нагрузок, прочность и толщина пленки может снизиться, и детали начнут соприкасаться. Такие обстоятельства называют граничной смазкой.

Масло, имеющее нормативную вязкость, поможет снизить отрицательный эффект, и предотвратить износ конструкции. Кроме параметров вязкости на качество смазки влияет величина давления масляной жидкости и температурные параметры работы двигателя.

Показатели давления масла

Стандартную силу давления смазочных жидкостей возможно обеспечить только в случае достаточного объема масляной эмульсии в поддоне агрегата. Проверить уровень жидкости можно посредством металлического щупа, размещенного в направляющей трубке, возле блока цилиндров.

Низкое давление смазки наблюдается в момент первого запуска и в случае работы мотора на холостом ходу, а высокое – при работе агрегата на повышенных оборотах. Недостаточная плотность смазочной жидкости не позволит сформировать в зонах контакта разделительную пленку, что может привести к интенсивному износу деталей.

Температура масла

Низкий или высокий температурный режим в любом случае отрицательно сказывается на защитных качествах масла. Холодное масло слишком густое. Это создает определенные трудности при перемещении эмульсии по каналам смазки. Перегретая смесь, наоборот, слишком жидкая для того, чтобы создать на трущихся поверхностях прочную разделительную пленку. Тонкий масляный слой или его отсутствие может привести к износу или поломке двигателя.

Автовладелец может своими силами рассчитать благоприятные термические условия для стабильной работы силового агрегата. Для этого нужно к температуре атмосферного воздуха добавить +60°C. В результате этой операции получаем среднее значение температуры, которое должен фиксировать датчик на приборной панели в салоне автомобиля.

Модификации мотора и на какие автомобили устанавливаются

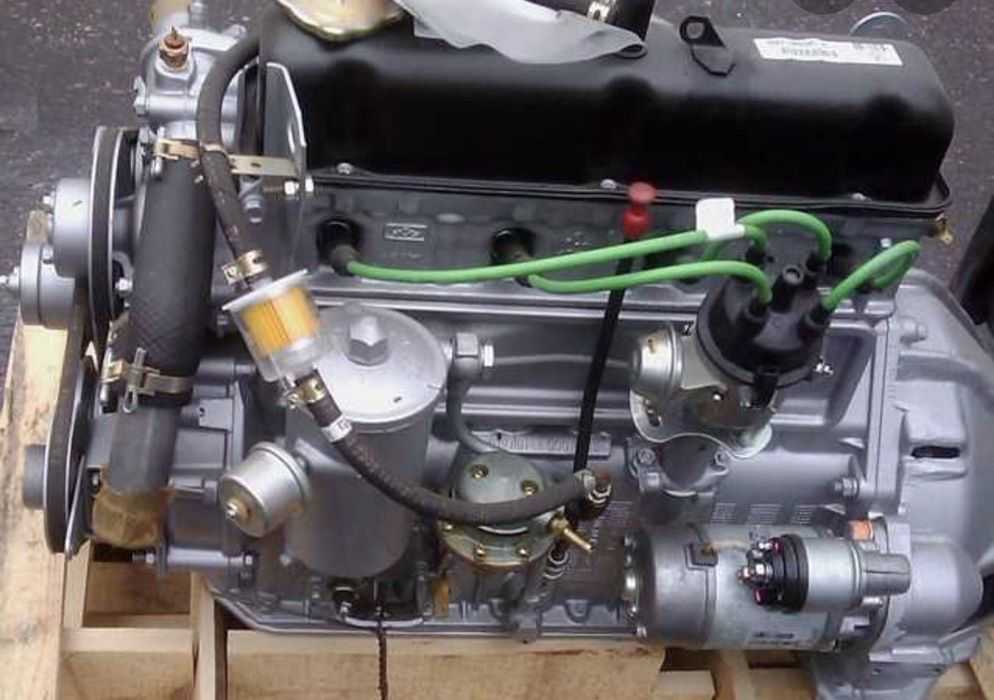

Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.

Модификация ЗМЗ 4021.1

Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.

Модификация ЗМЗ 4025.1

Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров. Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.

Модификация ЗМЗ 4026.1

Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.

Изменения последней выпущенной модификации

Последняя версия мотора включает в себя следующие изменения:

1. Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
2. Измененная система вентиляции, повышенная эффективность дроссельной трубки. Благодаря этому количество выбрасываемых в атмосферу вредных веществ сократилось вдвое. Свою роль в этом сыграла и измененная система зубчатого приведения в действие газораспределения мотора.
3. Функция регулировки системы зажигания.

Новая версия двигателя успешно прошла все испытания и была установлена на ГАЗ-2705.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

• значительно снизился расход топлива,
• повысилась мощность,
• улучшился уровень экологичности.

Устанавливаться новая версия будет на все автомобили, выпускаемые ООО «ГАЗ».

Преимущества и недостатки

Основные преимущества моторов серии ЗМЗ-402:

• возможность отремонтировать агрегат в полевых условиях своими руками;
• высокий крутящий момент в режиме холостого хода и на низких оборотах;
• способность работать на бензине А-92;
• низкие требования к качеству моторного масла;
• простота перевода на газ;
• ресурс до 250-300 тыс. км (при соблюдении регламента технического обслуживания);
• возможность проведения капитального ремонта с установкой новых гильз.

Недостатки двигателей, отмеченные владельцами:

• устаревшая конструкция;
• недостаточная мощность при большом рабочем объеме;
• высокий расход топлива;
• необходимость частой регулировки газораспределительного механизма и карбюратора;
• течь масла через набивку сальника при работе на повышенных оборотах;
• большой вес;
• сложности с приобретением качественных запасных частей;
• непригодность к повышению мощности.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Система бортовой самодиагностики контроллера двигателя ЗМЗ-409 Уаз Хантер.

В электронный блок управления двигателем ЗМЗ-409 Уаз Хантер встроена система бортовой самодиагностики контроллера, которая имеет возможность диагностики датчиков и исполнительных устройств и способна определить большинство неисправностей системы впрыска топлива, а также выявить неисправности самого контроллера.

Визуальные оповещения о своей работе система бортовой самодиагностики наглядно показывает с помощью контрольной лампы неисправности двигателя оранжевого цвета, расположенной на блоке контрольных ламп приборной панели.

Система бортовой самодиагностики контроллера двигателя ЗМЗ-409 и принцип ее работы.

В нормальных условиях, при включенном зажигании и не работающем двигателе контрольная лампа включается на 0.6 — 1 секунду и гаснет, если система самодиагностики не определила неисправностей в электрических цепях системы управления двигателем.

В случае возникновения какой то неисправности перед запуском или в процессе работы двигателя контроллер (ЭБУ) заносит ее код в свою оперативную память и сигнализирует об этом включением лампы, которая загорается при возникновении неисправности и горит постоянно, вплоть до момента ее устранения.

Выявление системой бортовой самодиагностики какой то неисправности и соответственно включение контрольной лампы вовсе не означает, что двигатель машины должен быть немедленно заглушен. В большинстве случаев электронный блок управления, если есть такая возможность, сразу же принудительно переводит двигатель в один из прописанных в нем резервных режимов работы, который считает максимально близким к нормальному в данной ситуации.

Однако работа двигателя в таких резервных режимах, даже кратковременная, может привести к увеличению расхода топлива, токсичности отработавших газов и ухудшению эксплуатационных качеств автомобиля. Кроме того, есть некоторые ограничения, когда работа двигателя допускается только после полного устранения неисправности.

Для автомобилей с двигателем ЗМЗ-409 экологического класса 2.

При неисправности вызванной пропусками зажигания, перебоями в работе двигателя и подергивании при движении автомобиля, с целью исключения выхода из строя нейтрализатора отработавших газов, необходимо быстро, в течении не более чем 30 секунд, остановить автомобиль и заглушить двигатель.

Для автомобилей с двигателем ЗМЗ-409 экологического класса 3.

При неисправности, вызванной пропусками зажигания, контрольная лампа неисправности двигателя начинает мигать. С целью исключения выхода из строя нейтрализатора отработавших газов, необходимо снизить частоту вращения коленчатого вала двигателя до 2500 об/мин, скорость автомобиля не более 50 км/ч, и двигаться на СТО. Контрольная лампа будет загораться постоянно при превышении допустимой температуры нейтрализатора. При этом возможно отключение одной или двух форсунок двигателя.
