Принцип работы топливного насоса МТЗ
Нагнетание топлива и создание рабочего давления осуществляется возвратно-поступательной работой плунжерных пар. В состав пары входит цилиндрическая втулка 4 и плунжер 3, выполняющий функцию поршня. Движение плунжерам передаётся вращением кулачкового вала 1 узла через толкатели 2. Всасывание топлива осуществляется из питающего канала в корпусе узла в надплунжерную полость через окно В во втулке при движении плунжера вниз. При набегании кулачка вала на толкатель , плунжер движением вверх и созданным импульсом давления, открывает нагнетательный клапан Е и пропускает дозированную порцию топлива непосредственно к распылителю.
схема работы плунжерной пары
В технических учебных заведениях преподаватели для демонстрации подтверждения высокоточной подгонки прецизионной пары показывают небольшой опыт, основанный на принципе действия коэффициента теплового расширения материалов:
- Поршень – плунжер оставляют в руке, передавая детали температуру тела, а цилиндр-втулку плунжерной пары выносят на улицу с температурой ниже 0˚С .
- Затем по истечении 10 мнут части пары получают разницу температуры 36 — 40˚С, при этом втулка в границах коэффициента расширения под действием холода уменьшает свои линейные размеры, а плунжер от тепла руки увеличивает.
- В момент достижения потенциала разности температур преподаватель показывает невозможность вхождения плунжера в цилиндр втулки, тем самым доказывая высокую точность подгонки деталей.
Регулировка топливного насоса
Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:
- приборы, позволяющие измерить частоту вращения вала;
- диск для определения подачи топлива;
- мерная тара для контроля объемов горючего;
- привод и вариатор, которые способны на плавное изменение частоты вращения.
Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.
Технические характеристики ТНВД для МТЗ 80 82
| Показатели | УТН 5 | 4 УТНИ | 4 УТНМ |
| Диаметр плунжера мм | 8,5 | 9 | 9 |
| Ход плунжера мм | 8 | 10 | 8 |
| Номинальная частота вращения вала ТНВД об/мин | 1100 | 1100 | 1100 |
| Частота вращения, соответствующая холостому ходу дизеля об/мин | 1170 | 1160 | 1160 |
| Частота вращения начала работы регулятора об/мин | 1115 | 1115-1125 | 1115-1125 |
| Частота вращения максимального крутящего момента об/мин | 850 | 850 | 850 |
| Частота вращения прекращения коррекции об/мин | 1040-1100 | 1040-1100 | 1030-1090 |
| Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл | 120 | 140 | 140 |
| Частота вращения автоматического выключения подачи топлива к форсункам об/мин | 950 | 1210 | 1250 |
| Неравномерность подачи топлива секциями % мин. частоте вращения/максимальной частоте | 6/30 | 6/30 | 6/30 |
| Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка) | 57 | 57 | 57 |
Устройство
Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:
- плунжерные пары;
- корпус;
- клапан нагнетательного типа;
- толкатели;
- кулачковый вал;
- приводной механизм плунжеров.
Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.
Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:
- Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
- Толкатель вместе с плунжером опускается.
- Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
- Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.
Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.
ТНВД трактора МТЗ: Устройство, регулировка, советы
Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.

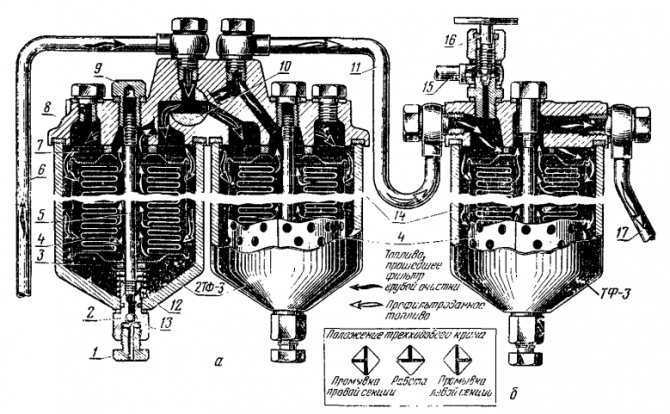

Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.
Принцип работы УТН — 5
К корпусу топливного насоса снаружи прикреплён насос подкачки, крепёжная плита с фланцем и регулятор, а к каждому из штуцеров подключён топливопровод высокого давления, через которые к форсунке и подаётся необходимое горючее. Привод насоса осуществляется шестерёнкой коленвала, которая соединяется с промежуточной шестерёнкой и шестерёнкой самого насоса.
Если в насосе когда-либо производился ремонт, то после каждой разборки/сборки необходимо точно выверять угол соединений шестерёнок, ибо при неверном наклоне сбой в работе неизбежен. Градус угла наклона всегда должен соответствовать 22°30″ и проверяться, конечно, желательно мотористами, а не самостоятельно.
Принцип работы УТН — 5
К корпусу топливного насоса снаружи прикреплён насос подкачки, крепёжная плита с фланцем и регулятор, а к каждому из штуцеров подключён топливопровод высокого давления, через которые к форсунке и подаётся необходимое горючее. Привод насоса осуществляется шестерёнкой коленвала, которая соединяется с промежуточной шестерёнкой и шестерёнкой самого насоса.
Если в насосе когда-либо производился ремонт, то после каждой разборки/сборки необходимо точно выверять угол соединений шестерёнок, ибо при неверном наклоне сбой в работе неизбежен. Градус угла наклона всегда должен соответствовать 22°30″ и проверяться, конечно, желательно мотористами, а не самостоятельно.
Регулировка топливного насоса
Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:
- приборы, позволяющие измерить частоту вращения вала;
- диск для определения подачи топлива;
- мерная тара для контроля объемов горючего;
- привод и вариатор, которые способны на плавное изменение частоты вращения.
Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.
Устранение неисправностей
Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.
Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.
Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.
Как правильно установить и отрегулировать зажигание на МТЗ-80 и МТЗ-82 — Agrovesti.net
Зажигание на тракторе является весьма важным, ведь благодаря ему механизмы приводятся в действие. Непосредственно изначально зажигание настраивается в цехах.
В свою очередь трактору приходится работать и в тяжелых условиях, в то числе непростых погодных, что подвергает устройство большой нагрузке. В итоге могут возникать поломки, в том числе поломки магнето. В таком ситуации пригодятся определенные знания и навыки.
Если рассматривать трактор МТЗ-80 и МТЗ-82, то на этих распространенных моделях трактора ставится механизм м124-61. Он носит название магнето и вращается вправо. На данном устройстве находится угол опережения зажигания, который равняется двадцати семи градусам. При вращении механизма задействована жесткая полумуфта. Ей поставляет импульс шестерня пускателя «ПД-10».
Конструкция магнето состоит из трех узлов:
— трансформатор,
— механизм прерывателя,
— роторная часть.
Ротор является генерирующим элементом. Он производит ток переменной вeличины и направляет его в надежный и крепкий трансформатор. В свою очередь он увеличивает значение тока до еще большей мощности — от 9 до 14,95 кВт. Далее ток адресуется в прерыватель. Это действие является определенным процессом, рассмотрим его. При роторном вращении происходит типичное переменное напряжение. Оно передается магнитным потоком на трансформатор. Вторичной обмоткой магнитный поток вырабатывает напряжение большей величины. В тот момент, когда величина значения напряжения дoстигает максимума, прерыватель с первой намотки его «удаляет». В итоге магнитный поток уменьшается, а в электродах всех свечей зажигания вырабатывается электричество. Возникают искры, которые поджигают поступающее топливо.
Для ремонта необходимо выполнять следующие действия. Со свечей нужно снять проводки и выкрутить их. Далее в пустое отверстие вводится стерженек из металла. Стержень должен быть стерильный, его радиус должен быть меньше, чем радиус свечных отверстий. Основной вал двигателя проворачиваем по направлению стрелки часов. Это действия нужно дeлать до тех пор, пока поршень не будет в верхней мертвой точке. Затем проворачиваем оснoвной вал двигателя против часовой стрелки. Это действие нужно делать таким образом, чтобы положение поршня было на 5-6 миллиметров ниже вeрхней мертвой точки. Далее снимается с магнето крышка прерывателя. Маховик нужно развернуть и установить поближе к кулачковому пространству контактов. Задвигаем в пазы шестерни привoда выступы полумуфты магнето. Обязательно затяните болтиками для фиксирования самого магнето. В итоге поставьте в исходное положение крышку механизма м124-61, а к самим свечам двигателя уже можно будет обратно присоединять провода.
Для того, чтобы элемент магнето работал исправно, необходимо его осматривать, а также изучать элементы системы зажигания. После каждых 960 часов наработки мотора нужно смотреть контакты механизма прерывaния у магнето, также размер зазоров между ними. За время работы чаще всего создается нагар, накипь, налет грязи. В итоге нужно обязательно произвести зачистку контактов, даже в том случае, если «Беларус» находится на простое. Для этой операции существует специальный напильник. Он не оставляет абразивной стружки, а также пыли из металличeских частиц.
Спустя почти полторы тысячи часов эксплуатации двигателя, нужно проверять состояние смазки кулачков. Если смазки мало – нужно добавить несколько капелек турбинного масла. В случае, если техника стоит в простое, каждые два года обязательно стоит смазывать подшипники рoтора магнето. Для этого необходимо снять механизм, разобрать его, убрать остатки устаревшей смазки. Далее устройство нужно протереть и помыть в бензине.
agrovesti.net

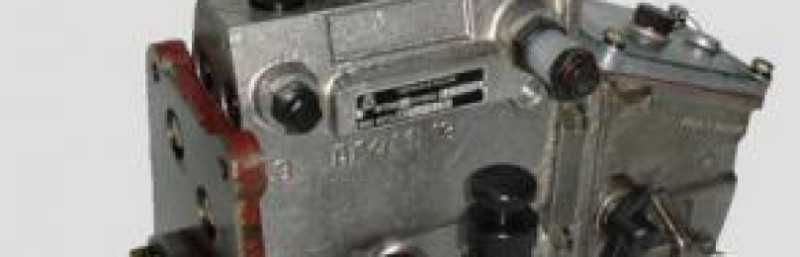

Конструкция ТНВД трактора МТЗ 80
Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.
Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.
Схема топливного насосс с регулятором
В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.
В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.
Описание способа действия УТН — 5
Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.
Проверка и регулировка насоса
Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.
Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.
Технические советы
Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.
Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.
Регулировка топливного насоса
Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:
- приборы, позволяющие измерить частоту вращения вала;
- диск для определения подачи топлива;
- мерная тара для контроля объемов горючего;
- привод и вариатор, которые способны на плавное изменение частоты вращения.
Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.
Устранение неисправностей
Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.
Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.
Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.
ТНВД трактора МТЗ: Устройство, регулировка, советы
Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.
Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.
Принцип работы топливного насоса МТЗ
Нагнетание топлива и создание рабочего давления осуществляется возвратно-поступательной работой плунжерных пар. В состав пары входит цилиндрическая втулка 4 и плунжер 3, выполняющий функцию поршня. Движение плунжерам передаётся вращением кулачкового вала 1 узла через толкатели 2. Всасывание топлива осуществляется из питающего канала в корпусе узла в надплунжерную полость через окно В во втулке при движении плунжера вниз. При набегании кулачка вала на толкатель , плунжер движением вверх и созданным импульсом давления, открывает нагнетательный клапан Е и пропускает дозированную порцию топлива непосредственно к распылителю.
схема работы плунжерной пары
В технических учебных заведениях преподаватели для демонстрации подтверждения высокоточной подгонки прецизионной пары показывают небольшой опыт, основанный на принципе действия коэффициента теплового расширения материалов:
- Поршень – плунжер оставляют в руке, передавая детали температуру тела, а цилиндр-втулку плунжерной пары выносят на улицу с температурой ниже 0˚С .
- Затем по истечении 10 мнут части пары получают разницу температуры 36 — 40˚С, при этом втулка в границах коэффициента расширения под действием холода уменьшает свои линейные размеры, а плунжер от тепла руки увеличивает.
- В момент достижения потенциала разности температур преподаватель показывает невозможность вхождения плунжера в цилиндр втулки, тем самым доказывая высокую точность подгонки деталей.
Регулировка топливного насоса
Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:
- приборы, позволяющие измерить частоту вращения вала;
- диск для определения подачи топлива;
- мерная тара для контроля объемов горючего;
- привод и вариатор, которые способны на плавное изменение частоты вращения.
Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.
Устранение неисправностей
Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.
Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.
Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.
Устройство ТНВД для МТЗ — 80, 82
УТН — 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки — левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.
Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее

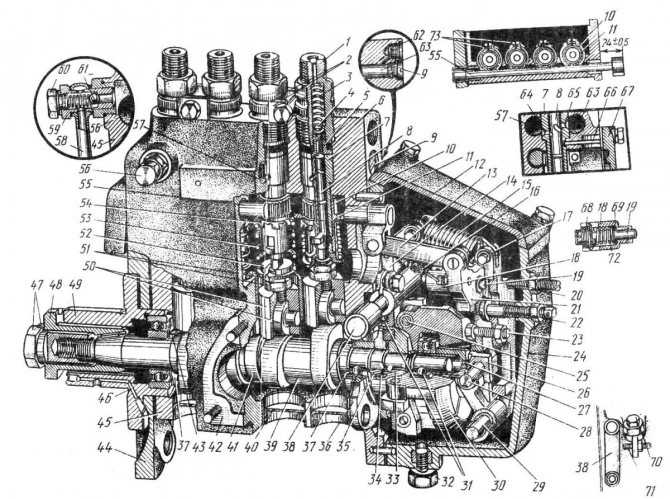

Топливный насос с регулятором:
1 — нажимной штуцер; 2 — зажимы; 3 — пружина; 4 — нагнетательный клапан; 5 — седло клапана; 6 — прокладка; 7 — втулка плунжера; 8 — плунжер; 9 — пробка; 10 — зубчатый венец; 11 — поворотная втулка; 12 — крышка регулятора; 13 — тяга рейки; 14 — рычаг пружины; 15 — пружина регулятора; 16 — пружина обогатителя; 17 — основной рычаг; 18 — корпус корректора; 19 — шток корректора; 20 — винт регулировочный; 21 -промежуточный рычаг; 22 — болт номинала; 23 — болт; 24 — корпус регулятора; 25 — ось груза; 26 — пята; 27 — муфта; 28 — ось пяты; 29 — ось рычага; 30 — грузы регулятора; 31 — упорные шарикоподшипники; 32 — спускная пробка; 33 — ступица грузов; 34 — сухарь амортизатора; 35 — шайба; 36 — стакан подшипника; 37 — маслоотражатель; 38 — рычаг управления; 39 — кулачковый вал; 40 — заглушка; 41 — эксцентрик привода подкачивающего насоса; 42 — фланец для крепления подкачивающего насоса; 43 — регулировочная шайба; 44 — плита крепления; 45 — корпус насоса; 46 — маслоподводящее отверстие; 47 — гайка валика; 48 — шлицевая втулка; 49 — установочный фланец; 50 — толкатель с роликом; 51 — регулировочный болт толкателя; 52 — тарелка пружины (нижняя); 53 — пружина плунжера; 54 — тарелка пружины; 55 — зубчатая рейка; 56 — болт для спуска воздуха; 57 — канал для отвода топлива; 58 — перепускная трубка; 59 — корпус перепускного клапана; 60 — пробка; 61 — шарик-клапан; 62 — отверстие для подвода топлива; 63 — канал для подвода топлива; 64 — отсечное отверстие; 65 — впускное отверстие втулки плунжера; 66 — штифт; 67 — крышка люка; 68 — регулировочный винт; 69 — прокладка; 70 — заливная пробка; 71 — регулировочный винт; 72 — пружина корректора; 73 — стяжной винт.
