Когда менять приводные ремни

Можно ли продолжать движение, если он порвался

В принципе, автомобиль будет продолжать движение и без ремня генератора. Но далеко уехать на таком автомобиле не удастся. Ведь в этом случае всё питание электрического оборудования осуществляется от аккумулятора, а его запасов, даже если он и сверхмощный, надолго не хватит.

Однако есть двигатели, в которых эта деталь приводит в движение не только ротор генератора, но и помпу. Эксплуатация таких моторов в случае обрыва категорически запрещена, так как остановка помпы прекращает кругооборот воды в системе охлаждения двигателя, а это приведёт к его перегреву и выходу из строя.

Перегретый двигатель может заклинить, в нём могут быть погнуты пальцы клапанов и даже повреждены поршни. В любом случае его придётся ремонтировать капитально.

Инструкция по замене приводного ремня

Замена ремня привода генератора не является проблемой для большинства водителей. После удаления использованной полосы рекомендуется проверить картину износа. Если у него есть повреждение кромок и контактов, это может указывать на несоосность шкивов. В этом случае найдите поврежденный компонент и замените его. Нет смысла ставить новый ремень на поврежденный шкив, так как резина быстро изнашивается на острых кромках. При замене ремня следуйте последовательности, рекомендованной производителем автомобиля.

При замене приводного ремня генератора может потребоваться установка нового натяжителя и связанных с ним крепежных элементов. Список деталей, которые необходимо заменить, см. В руководстве по эксплуатации вашего автомобиля.

Что понадобится для замены?

Прежде чем пытаться заменить ремень генератора, приготовьте набор инструментов и расходных материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
возвратный стержень для крепления шкива
лопата монтажная для снятия ремня
нож;
защитные перчатки;
лист бумаги и карандаш, чтобы нарисовать схему установки.

Новый приводной ремень вторичного рынка может быть на несколько миллиметров длиннее оригинального. Разницу в длине компенсирует натяжитель.

Схема

Установить ремень на моторы с двумя или тремя шкивами несложно. Ситуация меняется, когда ремень устанавливается на двигатель с более чем одним шкивом. В этом случае рекомендуется составить схему установки изделия. Такое мероприятие ускорит процесс установки и позволит избежать ошибок.

Схематические обозначения:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — шкив направляющий;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода подкачивающего насоса;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура различается в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции по замене ремней на популярных автомобилях. В других автомобилях операция аналогична.

На автомобиле ВАЗ Гранта

Для замены ремня на автомобиле ВАЗ Грант без натяжителя можно действовать по алгоритму:

Ножом отрежьте старую полоску.
Чтобы включить 3-4 оборота, поверните снизу болт крепления генератора.
Полностью открутите верхний крепежный болт и выньте его из отверстия.
Сдвиньте генератор вперед, пока монтажный выступ не окажется позади кронштейна.
Закрепите механизм проволокой или другим способом.
Наденьте ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы используют дополнительное устройство, чтобы удерживать ремешок на устройстве во время его надевания.
Используйте гаечный ключ, чтобы повернуть вал двигателя, чтобы ремень полностью подошел.
Зафиксируйте генератор в исходном положении. Проверить работу узлов при полной нагрузке и разных оборотах коленчатого вала.

На Киа Сид

Ремень генератора можетзаменить следующим образом:

Снимите крепежный болт наверху генератора.
Поднимите стопорный винт вверх из направляющего гнезда.
Поверните устройство к нижнему винту. Если крепление «заблокировано», генератор можно повернуть, слегка постучав молотком по дереву.
Снимите использованный ремень и прижимной ролик.
Затем установите новый шкив, и только после этого можно смонтировать ремень.
Натяните ремень в соответствии с инструкциями в Руководстве оператора. Проверить работу прибора, при появлении свиста немного увеличить напряжение.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Volkswagen Polo Sedan с автоматическим натяжителем:

Ослабьте натяжение ремня, ослабив болт крепления натяжителя. Размер гайки 16 мм.
Поверните монтажный кронштейн шкива против часовой стрелки

Пружина растяжения сжата, что затрудняет ее вращение.
Осторожно снимите ремень со шкивов, коленчатого вала и приводных агрегатов.
Снимите шкив с помощью головки на 16 мм, вставленной в выемку под генератором. Если шкив не заменен, он фиксируется в положении сжатия металлическим стержнем, вставленным в отверстие в корпусе.
Наденьте ремень на шкивы, затем осторожно отпустите натяжитель. Натяжитель автоматически регулирует уровень натяжения продукта.

Натяжитель автоматически регулирует уровень натяжения продукта.

Двигатель 4216 ремень генератора установка

=========================================================================== УМЗ-4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Выпускается 14 модификаций для автомобилей Газель, Соболь со старой и новой рамой.

В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней

по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом. Показания к замене:

трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней: 1. Вариант:

три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант:

два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

источник

+7+7+7+7 (498) 657-83-43+7

Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)

+7+7+7+7 (498) 657-83-43+7

Ремни генератора автомобиля часто выходят из строя. Это связано с длительным сроком эксплуатации или небрежным обращением. Если Вы заметили неисправности, замену ремня необходимо осуществить как можно скорее.

Для чего необходим ремень генератора? Его задача заключается в передачи вращения двигателя к агрегатам Газели. При этом в движение могут приходить несколько механизмов. Воздействуя на помпу, насос усилителя руля и генератор, ремень обеспечивает слаженную работу всего механизма. Чтоб не допустить сбоя, необходимо следить за износом комплектующей и контролировать натяжение.

Если Вы уже приобрели качественную деталь, самое время запастись инструментами и выполнить монтаж, следуя инструкции. Мы рекомендуем одеть перчатки, чтобы не повредить руки. Ведь в этой зоне расположено множество острых углов.

1. Передняя панель и облицовка радиатора автомобиля снимаются.

2. Специальным ключом необходимо отвернуть болты, находящиеся по обеим сторонам педали.

3. Взяв головку «на десять», следует отвернуть болт, который находится под замком капота. Для снятия решетки следует отвернуть нижние болты, которых здесь два.

4. Решетка и панель устанавливаются на расстоянии, которое позволяет трос замка.

5. Тем же ключом, что и в п.2, необходимо ослабить винт натяжителя. Воротком сдвигают генератор, после чего окончательно расслабляют крепление ремня.

6. Гайка ролика также ослабляется. Выньте гайку и сдвиньте элемент в сторону двигателя.

7. Далее необходимо снять сам ремень.

8. Произведите демонтаж ремня водяного насоса.

9. Новые ремни устанавливаются и натягиваются до упора.

10. Последним шагом собирается передняя панель и решетка радиатора.

Итак, замена ремней на Газели не потребует от Вас большого количества усилий. Достаточно лишь иметь базовые знания и четко следовать инструкции, которая поможет Вам не ошибиться.

Но если Вы желаете отдать свой транспорт в руки мастеров, приезжайте в наш автосервис. Мы поможем заменить любые детали и подобрать все необходимые комплектующие и инструменты. У нас – самые лучшие цены на автозапчасти для иномарок и отечественных автомобилей. Вас приятно удивит наш уровень сервиса и индивидуальный подход к каждому клиенту.

источник

КАК НАТЯНУТЬ, ПОДТЯНУТЬ ИЛИ ОСЛАБИТЬ ПРИВОДНОЙ РЕМЕНЬ

На том же примере:

ремень кондиционера натягивается роликовым механизмом при помощи бокового болта, который движет ролик вперед-назад; для натяжения болт провернуть по часовой стрелке, для ослабления против часовой (прогиб нового ремня не более 1 см);
ремень генератора натягивается специальным длинным винтом, при закручивании его генератор отодвигается назад, создавая натяжку, в обратном направлении ремень ослабляется
для затяжки или ослабления ремня насоса ГУР нужно ослабить болт крепления узла, выбрать необходимое натяжение и затянуть болт, если недостаточно натяжения — воспользуйтесь монтировкой и упритесь между двигателем и насосом, отодвигая насос вперед по ходу движения авто.

Шевроле Нива

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика.

После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Для работы понадобится инструмент:

отвёртка;
домкрат;
набор торцевых ключей;
монтажная лопатка.

Признаки необходимости замены приводного ремня:

Визуальный износ: потертость, неровности, разрывы и трещины;
Отслоение резины;
Наличие масляных пятен.

Признаки неисправности ремня:

Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
Отключение части электрических приборов, которые нуждаются в питании генератора.

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

При замене приводного отключить минусовую клемму аккумуляторной батареи;
Подождать, пока двигатель остынет (20-30 мин);
Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

Набор гаечных ключей;
Набор головок;
Две отвертки (шлицевая и крестообразная);
Монтировка;
Домкрат;
Новая деталь.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

По рекомендациям производителя ременная передача на генераторе Шевроле Нива должна меняться через 50 тыс. километров пробега. Но это не является основным критерием. Ремень может прослужить дольше, если это оригинальное изделие, то выхаживает 65-75 тыс. километров. Ремни китайского производства приходится менять через 15-20 тыс. километров. Поэтому следует регулярно проводить его визуальный осмотр.

Замена выполняется при обнаружении следующих дефектов:

следы износа поверхности: потертости, трещины, выпуклости, неровности;
отслоение материала от основы;
масляные пятна на поверхности;
обтрепанные торцы. Установленный новый расходник

Признаком неисправности является:

появление постороннего свиста при максимальной нагрузке на электрическую систему;
горящая лампочка разрядки аккумуляторной батареи;
отключение приборов, для работы которых необходимо электропитание.

Вариант 2

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе RENAULT. Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:

1 – шкив привода вспомогательных агрегатов;

2 – натяжной ролик с кронштейном;

3 – регулировочный болт;

4 – болт крепления кронштейна натяжного ролика;

5 – шкив генератора;

6 – шкив насоса гидроусилителя рулевого управления;

7 – ремень

Снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм).

При замене ремня необходимо также заменить его натяжной ролик.

Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.
Укладываем ремень на шкивы так…

…чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.
Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

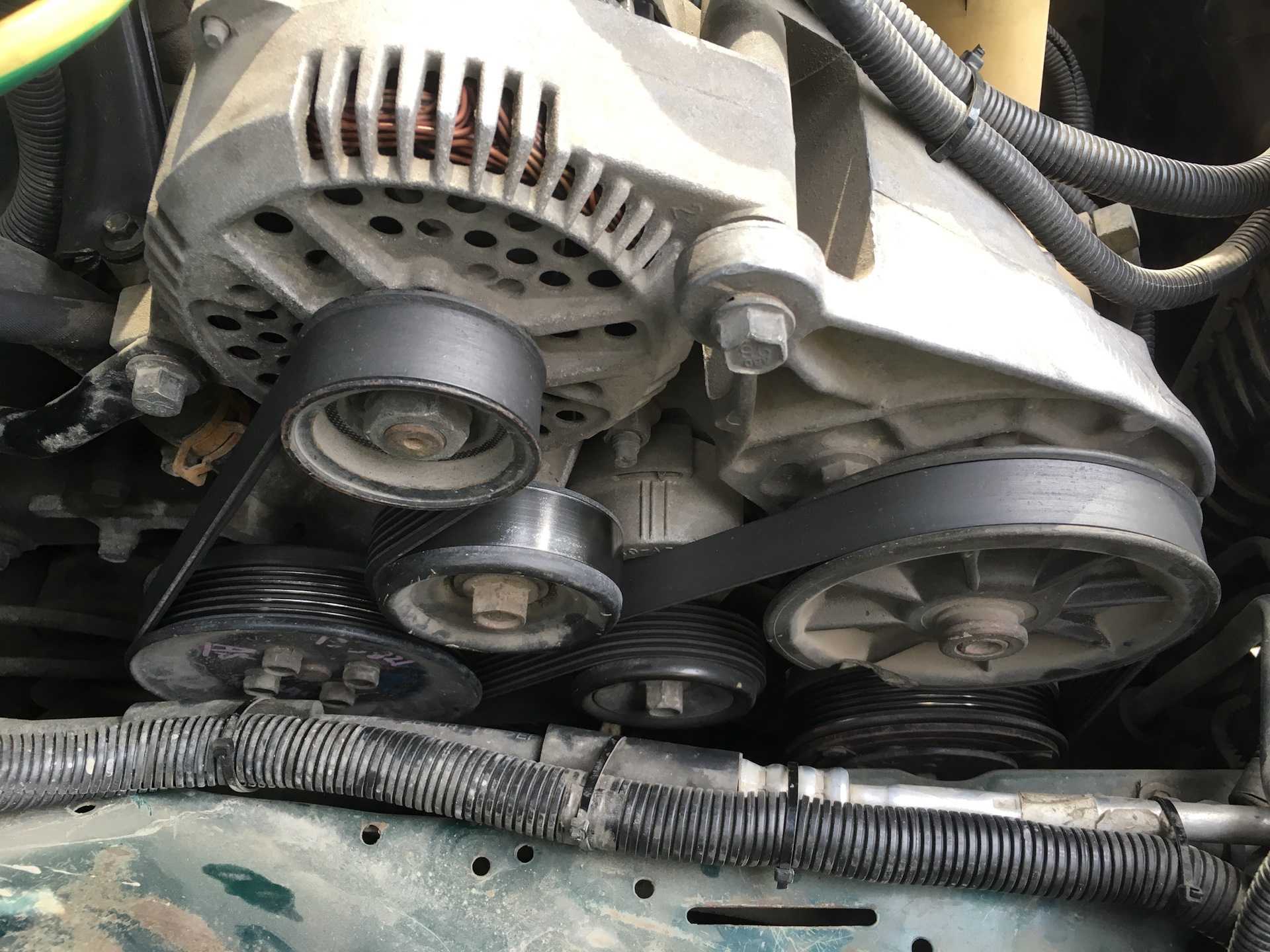

Схема ремня газель 4216.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом.Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней:1. Вариант: три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант: два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

Генератор «Газели» и его неисправности. Установка генератора на «Газель «. Как поменять генератор на «Газели»?

Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Замена ремня генератора тойота королла. Для включения электронной цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей , который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.

Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель » своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электрических устройств, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует особый указатель на приборной панели. При таковой неисправности пуск мотора и движение автомобиля все таки вероятны, но до того времени, пока аккумуляторная батарея вполне не разрядится. Обычным образом передвигаться на таком автомобиле нереально.

К главным неисправностям генератора можно отнести последующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, лишний износ щеток.

Генератор «Газели», как и хоть какой механизм автомобиля, может иметь как механические повреждения, так и электронные. Потому и метод устранения поломки, и виды операций имеют разный характер.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора. 2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика. 3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень. 5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Сход развал ВАЗ 2107 своими рукамиКак подтянуть рулевую рейку на АвеоКатегория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Как перетянуть руль самомуПодключаем биксенон (фото и видео)

Автомобиль за 150 тысяч рублейКак завести машину без ключа

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Как регулировать натяжение ремней привода водяного насоса и генератора, вентилятора и насоса ГУР двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148.

При растрескивании, расслоении, обнажении корда и других дефектах или при чрезмерном их растяжении, ремни привода подлежат замене. Рекомендуемая периодичность замены ремней привода – через каждые 50 000 километров пробега или 5 лет. В зависимости от того, что наступит ранее.

Натяжение приводного ремня на водяной насос и генератор должно обеспечивать стрелу прогиба 8-9 мм при приложении нагрузки 78,4 Н (8 кгс) посередине ветви между шкивами натяжного ролика и генератора или 13-15 мм при приложении той же нагрузки посередине ветви между шкивами генератора и водяного насоса. Проверку можно произвести с помощью пружинного динамометра и линейки. Недостаточное натяжение и перетяжка ремня недопустимы.

При слабом натяжении ремня привода водяного насоса и генератора во время работы двигателя ЗМЗ-5143.10 Евро-3 на высоких оборотах начинается пробуксовка ремня, излишний его перегрев и расслоение, а также перегрев двигателя, что может привести к его поломке. Чрезмерное натяжение ремня вызывает быстрый износ подшипников генератора, водяного насоса и натяжного ролика, а также вытягивание ремня.

Для регулировки натяжения ремня привода на водяной насос и генератор надо ослабить болт крепления натяжного ролика на оси и вращая болт перемещения натяжного ролика произвести требуемое натяжение ремня. Затем затянуть болт крепления натяжного ролика на оси.

Порядок действий для замены ремня привода водяного насоса и генератора следующий:

1. Снять ремень привода вентилятора и насоса ГУР. 2. Снять ремень привода ТНВД. 3. Ослабить болт крепления натяжного ролика на оси. 4. Выкручивая болт перемещения натяжного ролика, ослабить натяжение ремня привода. 5. Установить новый ремень привода на шкивы водяного насоса, генератора и натяжной ролик. 6. Произвести натяжение ремня как указано выше. 7. Завернуть болт крепления натяжного ролика на оси. 8. Установить ремень привода ТНВД, произвести натяжение ремня и установить кожухи ремня привода ТНВД. 9. Установить ремень привода вентилятора и насоса ГУР и произвести его натяжение.

Натяжение ремня привода вентилятора системы охлаждения и насоса ГУР должно обеспечивать стрелу прогиба 8-12 мм при приложении нагрузки 39,2 Н (4 кгс) посередине ветви между шкивами вентилятора и насоса ГУР.

Для регулировки натяжения ремня привода вентилятора и насоса ГУР надо выполнить следующее:

— Ослабить гайку крепления направляющего ролика. — Ослабить болт натяжного кронштейна и отвернуть на несколько оборотов контргайку. — Вращая натяжной болт, переместить насос ГУР до требуемого натяжения ремня. — Затянуть болт натяжного кронштейна и контргайку. — Затянуть гайку крепления направляющего ролика.

ГАЗ 31 Serg Edition › Бортжурнал › Установка кондиционера (Часть 2) Установка

Продолжаю повествование процедуры установки кондиционера у себя. Про то какие компоненты нужны можно почитать в первой части www.drive2.ru/cars/gaz/31…0/zooorg/journal/2031419/

Здесь только про установку… которую можно поделить на несколько частей.

Установка испарителя в печку от 31105

В печке 3110 нет места для испарителя, поэтому необходимо купить печку от 31105 где это место предусмотрено заводом… подробнее про печку тут www.drive2.ru/cars/gaz/31…0/zooorg/journal/1901334/

Установка ресивера/фильтра с датчиком давления

Установка радиатора кондиционера.

Как уже писал радиатор от гольфа 3. становится впритык к стенкам телевизора. Также у радиатора штуцер слива находится в таком место что его надо либо переваривать… либо как-то выгибать. Так как радиатор весьма расходная деталька переделывать его нельзя… иначе каждый следующий радиатор тоже прейдётся также переделывать… я руководствуюсь таким принципом, поэтому пришлось немного покрамсать телевизор.

Радиатор прикручен к телевизору 4 болтами. Так как при проезде различных неровностей телевизор имеет свойство играть, тоесть стенки немного изгибаются… а прикрученный намертво радиатор будет также играть… что обязательно приведёт к разрушению бачков и сот. Поэтому радиатор надо прикручивать через резиновые простаки с дистанционными втулками.

Установка компрессора на двигатель ЗМЗ 406

Тут собственно ничего интересного… если кронштейн готовый есть, то вообще не проблема… кронштейн прикручивается 3 болтами к двигателю. отливы на двигатели уже есть…

Шланги

Вот где у меня была проблема. Когда я комплектовал эту систему, то цена на шлагни мне сильно удивила… комплект новых 4 шлангов цена была озвучена 1200 грн. Потом мне подвернулись Б/у шланги от кондиционера стоявшего на 3110… померяв по месту… они мне подходили почти идеально, только 1 шланг надо было подрезать и переобжать один штуцер. Но приехав на СТО мне объяснили что штуцера на шлангах не подходят на все купленные компоненты системы. Суть проблемы в том, что уплотнение на том кондиционере, с которого я взял Б/У шланги, уплотнение производилось конусным соединением. На тех компонентах которые были у меня уплотнение производится резиновым кольцом. Поэтому все штуцера на шлангах мне пришлось менять и переобжимать. Стоила процедура очень дорого… больше 2000 грн. Зато у меня теперь эксклюзивные шланги

Последовательность замены приводной передачи Chevrolet Niva

Когда все готово, можно приступать к работе в такой последовательности:

Отсоединить разъем датчика положения коленвала (ДПКВ).
Открутить болт крепления датчика отверткой и снять прибор.
Отвернуть гайку крепления альтернатора на 2-3 оборота.
При необходимости открутить крепление натяжного ролика и переместить его вверх.
Ослабить привод, перемещая альтернатор к блоку цилиндров.
Поддомкратить правое переднее колесо.
Поставить прямую передачу на коробке скоростей.
Отодвинуть ременную передачу со шкива помпы по направлению радиатора.
Вращать поддомкраченное колесо против часовой стрелки до момента снятия детали со шкива.

Установка нового привода происходит по пунктам:

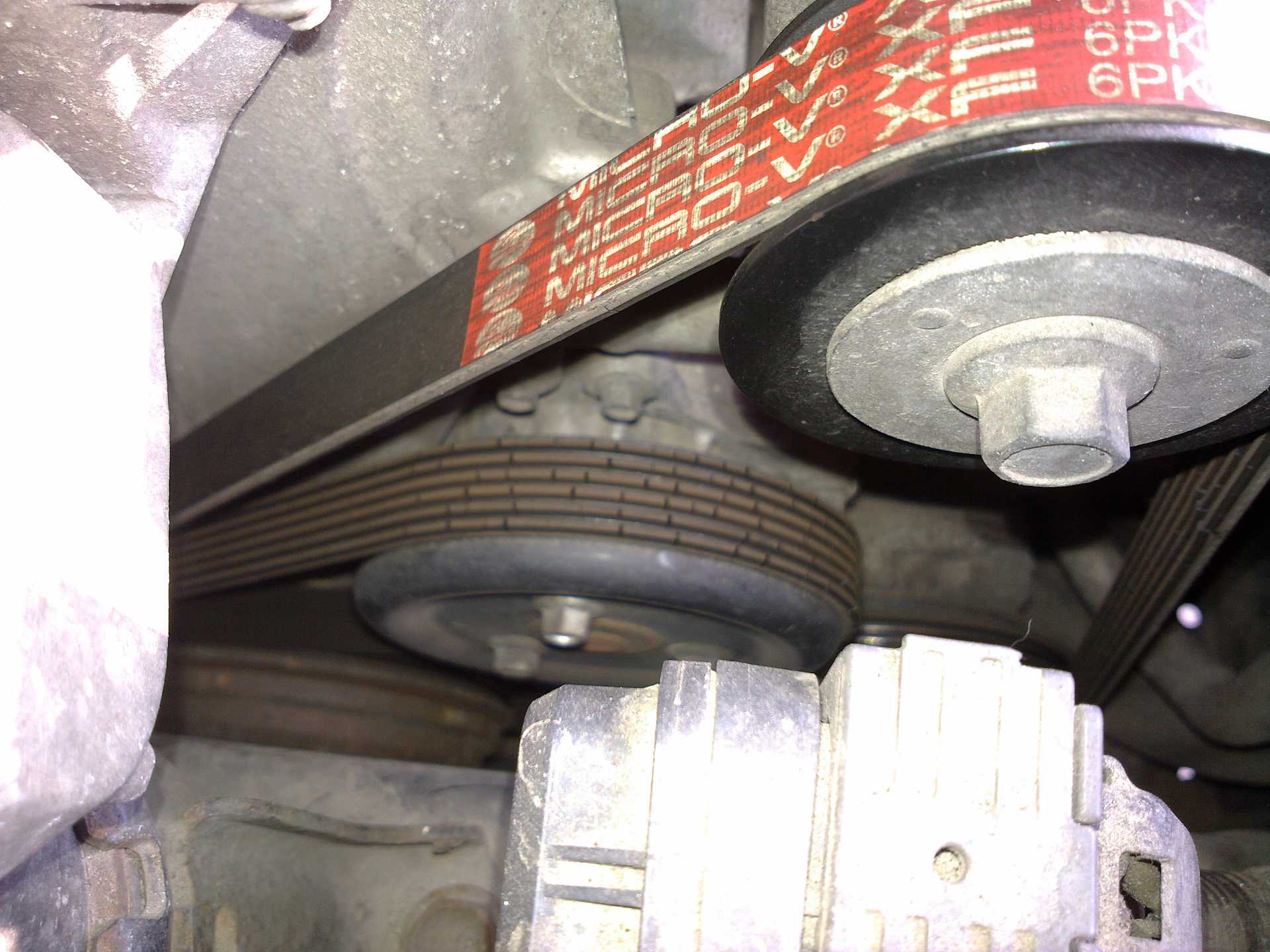

Надеть ремень генератора Шевроле Нива на шкивы коленчатого вала, альтернатора и частично помпы.
Вращать колесо по часовой стрелке до момента установки.
При наличии натяжного ролика – надеть на него и отрегулировать его положение.
Зажать гайку альтернатора.
Установить и подключить ДПКВ.

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы.

Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора.

Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

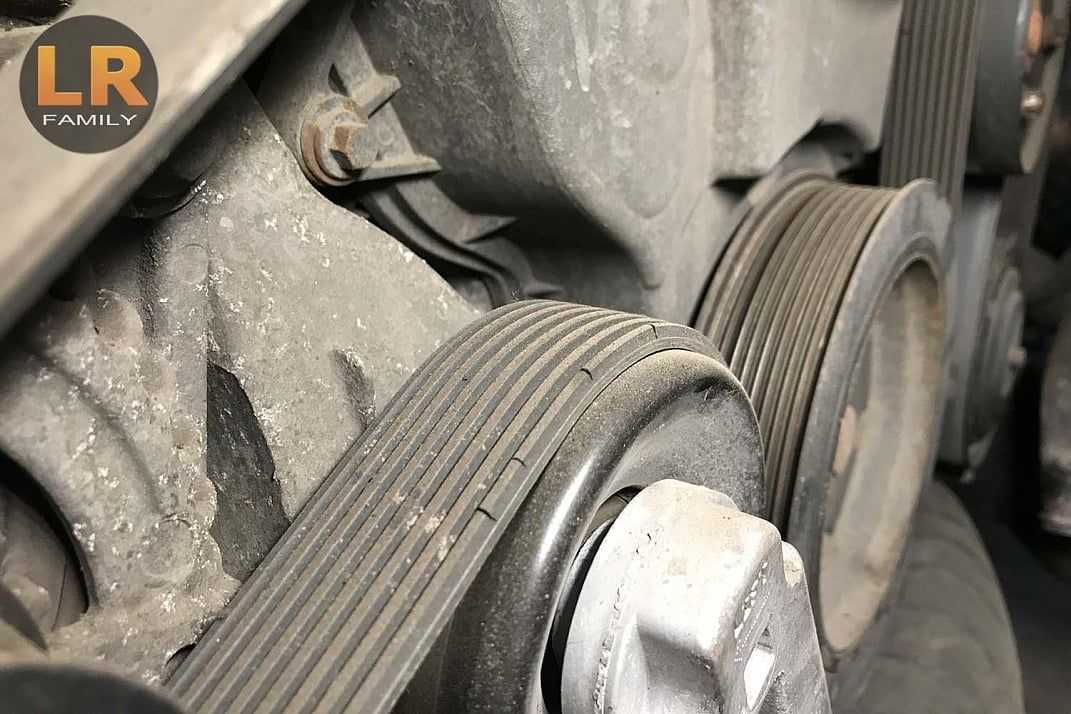

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
проверка работоспособности шкивов и валов механизма;
установка нового ремня и его правильная натяжка с соблюдением требований;
проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла

Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма
