Проверка карданных валов на износ деталей на ваз 2101-ваз 2107

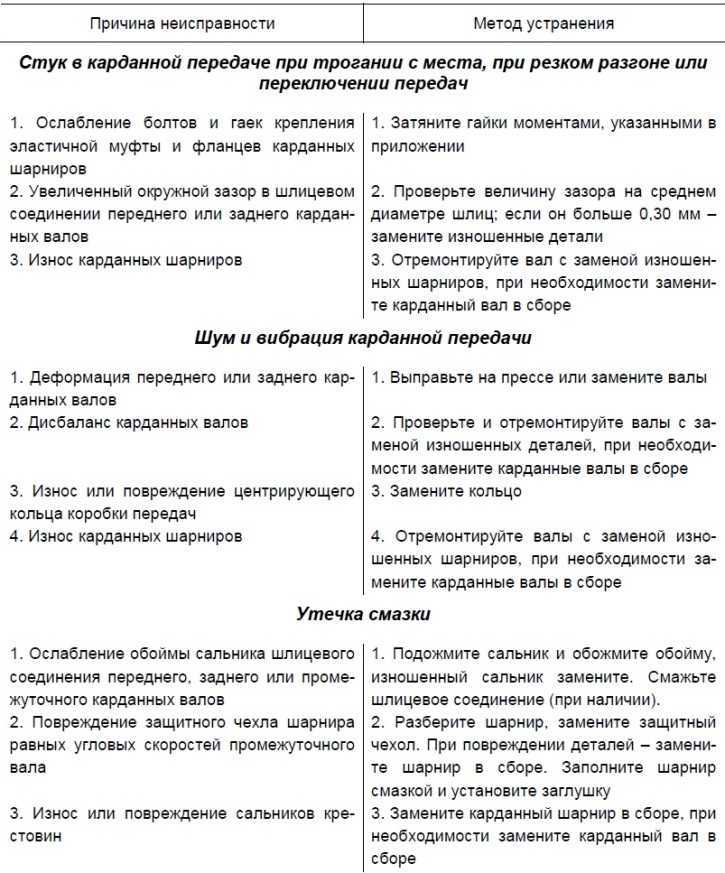

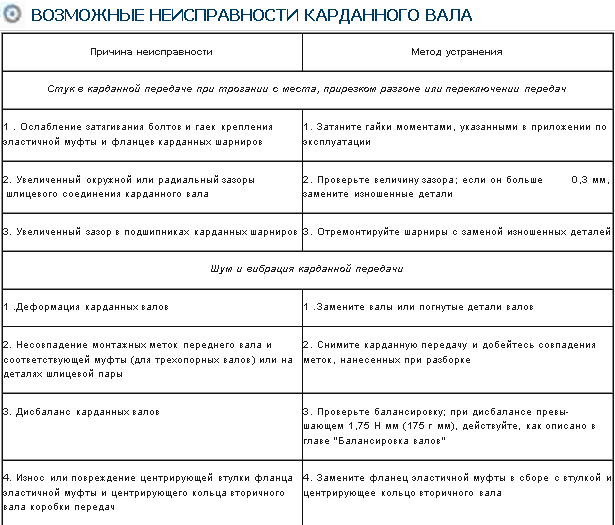

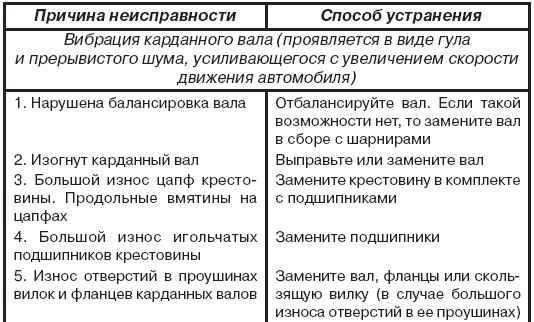

Неисправности карданной передачи ВАЗ-2107

Проверка технического состояния

Передний вал (проверка эксцентричности)

Установите вал в центрах и, поворачивая, проверьте биение, которое не должно превышать: на трубе, на расстоянии 70 мм от концевых сварных швов – 0,55 мм, по центру трубы – 0,35 мм, по наружным диаметрам шлиц – 0,1 мм.

Задний вал (проверка эксцентричности)

Установите вал в центрах.

Проворачивая вал, проверьте его биение, которое не должно превышать: на трубе, на расстоянии 70 мм от концевых сварных швов – 0,55 мм, по центру трубы – 0,35 мм.

Если биение превышает допустимые пределы, выправьте валы под прессом.

При большем биении рекомендуется заменить валы.

Шлицевое соединение

Проверьте окружной зазор в шлицевом соединении скользящей вилки переднего карданного вала.

Предельно допустимый окружной зазор по среднему диаметру шлиц – 0,30 мм.

Проверьте состояние обоймы и сальника скользящей муфты. При необходимости, замените сальник, а, при повреждении, и обойму.

Карданные шарниры

Проверьте состояние корпусов подшипников, игл, шипов крестовины, сальников, обойм и вилок.

Если повреждены или изношены корпуса подшипников, иглы и шипы крестовин, а также сальники или их обоймы, замените крестовины в сборе с подшипниками.

При хорошем состоянии шипов и подшипников крестовин проверьте состояние сальников и их обойм.

Если сальники имеют большой кольцевой износ или пропускают смазку, что можно обнаружить при проверке технического состояния карданной передачи без разборки, сальники замените новыми.

Диаметр отверстия вилки под игольчатый подшипник не должен превышать 23,825 мм. Эластичная муфта

Проверьте состояние резиновых элементов эластичной муфты.

При наличии трещин или отслоения резины от металлических вкладышей эластичную муфту замените. Фланец эластичной муфты

Проверьте состояние центрирующей втулки фланца эластичной муфты. При значительном износе или повреждении втулки замените фланец в сборе.

Промежуточная опора

Проверьте состояние подшипника, проворачивая внутреннее кольцо в обоих направлениях и одновременно прижимая его к наружному кольцу. При этом внутреннее кольцо подшипника должно вращаться плавно, без заеданий.

Проверьте состояние уплотнителей подшипника.

Если подшипник изношен или поврежден, замените его новым. Проверьте, нет ли повреждений или деформаций промежуточной опоры, при необходимости, замените ее новой.

Каков ресурс?

Теперь о том, сколь­ко вре­ме­ни дол­жен отра­бо­тать кар­дан­ный вал, а вер­нее, сколь­ко дол­жен соста­вить его про­бег, что­бы в нем про­яви­лись опи­сан­ные выше неис­прав­но­сти? По ста­ти­сти­ке наше­го сер­вис­но­го цен­тра, на гру­зо­ви­ках малой гру­зо­подъ­ем­но­сти (Mercedes-Benz Sprinter, Ford Transit, VW Crafter и др.) ресурс кар­дан­но­го вала в сред­нем состав­ля­ет 200 000 кило­мет­ров. При­чем дан­ный рубеж кри­ти­чен как для новых кар­дан­ных пере­дач, так и под­верг­ну­тых капи­таль­но­му ремон­ту. Если рас­смат­ри­вать ресурс валов средне- и круп­но­тон­наж­ных машин, то там сле­ду­ет ори­ен­ти­ро­вать­ся не на про­бег, а на усло­вия экс­плу­а­та­ции и регу­ляр­ность, пол­но­цен­ность обслу­жи­ва­ния. При этом сле­ду­ет учи­ты­вать, что в насто­я­щее вре­мя ком­мер­че­ский транс­порт, и в том чис­ле моде­ли так назы­ва­е­мой боль­шой семер­ки (Mercedes-Benz, MAN, Scania, Volvo, Renault, DAF, IVECO), зача­стую ком­плек­ту­ет­ся необ­слу­жи­ва­е­мы­ми кар­дан­ны­ми вала­ми, кото­рые не тре­бу­ют про­вер­ки и смаз­ки в тече­ние все­го сро­ка их службы.

Разу­ме­ет­ся, если кар­дан­ный вал уста­нов­лен на рабо­та­ю­щий в карье­ре само­свал, то он про­слу­жит апри­о­ри мень­ше, неже­ли такой же агре­гат на маги­страль­ном седель­ном тяга­че. Как пока­зы­ва­ет ста­ти­сти­ка, рабо­та с пере­гру­зом, пыль, грязь, повы­шен­ная влаж­ность, могут повре­дить кар­дан­ный вал карьер­но­го само­сва­ла все­го за шесть меся­цев. В ито­ге раз­бег по ходи­мо­сти кар­дан­ной пере­да­чи для раз­ных транс­порт­ных средств может состав­лять от ста тысяч до полу­мил­ли­о­на кило­мет­ров. Самый интен­сив­ный износ вала, как мы уже ска­за­ли выше, наблю­да­ет­ся у машин, кото­рые рабо­та­ют в карье­рах. Итак, все выше­ска­зан­ное отно­сит­ся к нор­маль­но­му, есте­ствен­но­му изно­су вала.

Для уве­ли­че­ния пере­да­ва­е­мо­го момен­та и обес­пе­че­ния надеж­но­сти соеди­не­ния кон­такт­ные поверх­но­сти флан­цев име­ют шли­цы с опре­де­лен­ной фор­мой зуба (фото сле­ва). Соеди­не­ния кар­дан­ных пере­дач стан­дар­ти­зи­ро­ва­ны. В каче­стве кре­пе­жа при­ме­ня­ют­ся про­шед­шие соот­вет­ству­ю­щую тер­ми­че­скую обра­бот­ку спец­бол­ты (фото справа)

Теперь пере­хо­дим к его ава­рий­но­му раз­ру­ше­нию. Оно вызва­но либо непра­виль­ной экс­плу­а­та­ци­ей транс­порт­но­го сред­ства, либо не свое­вре­мен­ным, не пол­ным обслу­жи­ва­ни­ем пере­да­чи. Напри­мер, в погоне за при­бы­лью вла­дель­цы само­сва­лов эко­но­мят на их обслу­жи­ва­нии, огра­ни­чи­ва­ясь лишь заме­ной мотор­но­го мас­ла и филь­тров. При этом факт необ­хо­ди­мо­сти пери­о­ди­че­ско­го попол­не­ния смаз­ки в под­шип­ни­ках кре­сто­вин игно­ри­ру­ет­ся. Это при­во­дит к рабо­те узлов в усло­ви­ях недо­ста­точ­ной смаз­ки. Кро­ме того, при изно­шен­ных уплот­не­ни­ях под­шип­ни­ков смаз­ка может попро­сту вымы­вать­ся из узла, и под­шип­ник закли­нит, со все­ми выте­ка­ю­щи­ми послед­стви­я­ми. При раз­ру­ше­нии кар­дан­но­го шар­ни­ра часто про­ис­хо­дит так­же и раз­ру­ше­ние флан­цев с «уша­ми», в кото­рые вхо­дят ста­ка­ны с под­шип­ни­ка­ми. Если же обрыв кар­дан­но­го вала про­ис­хо­дит в дви­же­нии, то послед­ствия могут быть еще более серьез­ны­ми, вплоть до схо­да гру­зо­ви­ка с доро­ги или его опро­ки­ды­ва­ния. В луч­шем слу­чае пере­воз­чик отде­ла­ет­ся затра­та­ми на заме­ну ответ­ных частей вала, а имен­но флан­цев, иду­щих к глав­но­му редук­то­ру и короб­ке пере­дач. Ава­рий­ное раз­ру­ше­ние кар­дан­ных валов неред­ко свя­за­но с пере­гру­зом автомобиля.

В этом слу­чае из-за суще­ствен­но воз­рас­та­ю­щей на пере­да­чу нагруз­ки может погнуть­ся, дефор­ми­ро­вать­ся тру­ба, флан­цы и так далее.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

1. Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
2. Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
3. Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
4. Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная

В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями. Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины

Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент – раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен “растянуться”, и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП – подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Подготовка

Первым делом нужно установить автомобиль таким образом, чтобы ремонт удобно было проводить. Проводится замена подвесного подшипника на яме или эстакаде. Это наиболее удобные варианты. Но если таких атрибутов у вас нет, можно немного схитрить – максимально поднять заднюю часть машины над землей при помощи домкрата и установить под нее опоры. Главное – обеспечить пространство для себя под автомобилем.

Перед самым началом ремонта лучше всего обработать все резьбовые соединения проникающей смазкой. Вам это поможет выкрутить гайки без особых трудностей. Дайте смазке немного времени, чтобы она начала действовать. В это время можно выпить чайку и морально подготовиться к работе. Минут 20-30 будет более чем достаточно.

Компенсация изменения расстояния от КПП до моста

Еще одна проблема, которую автопроизводители решают различными способами – изменение расстояния от КПП до моста. Когда автомобиль движется по пересеченной местности, высота моста постоянно меняется, что приводит к изменению расстояния. Если не компенсировать изменение расстояния, то нагрузка на игольчатые подшипники крестовины возрастет, что приведет к сокращению ресурса и росту потерь мощности. На грузовых трехосных автомобилях с этой проблемой справились с помощью особой конструкции заднего моста, снижающей вертикальную подвижность редуктора.

Вместо одновременного движения вверх или вниз обеих сторон моста, он поворачивается таким образом, что одна из сторон поднимается, а другая опускается. С какой стороны движению препятствует кочка или бугор, та и поднимается. С какой стороны яма, та и опускается. На легковых автомобилях для компенсации расстояния используют особую конструкцию вала, состоящего из трубы со шлицевым наконечником и скользящей вилки, которая передвигается по шлицам. Когда расстояние между КПП и мостом увеличивается, вилка сдвигается в сторону моста, компенсируя изменение длины. Когда расстояние уменьшается, вилка сдвигается в сторону КПП.

БАЛАНСИРОВКА КАРДАНА ВАЗ 2107

При возникновении вибрации из-за дисбаланса карданного вала потребуется его балансировка. Самостоятельно сделать это проблематично, поэтому обычно обращаются в автосервис. Балансируют кардан следующим образом.

1. Карданный вал устанавливают на специальный станок, на котором измеряют ряд параметров.
2. На одну из сторон кардана прикрепляют груз и снова тестируют.
3. Измеряют параметры кардана с грузом, прикреплённым к противоположной стороне.
4. Вал переворачивают вал на 180˚ и повторяют измерения.

Полученные результаты позволяют отбалансировать кардан, приварив в установленные по результатам измерений места грузы. После этого ещё раз проверяют баланс.

ВИДЕО: БАЛАНСИРОВКА КАРДАНА

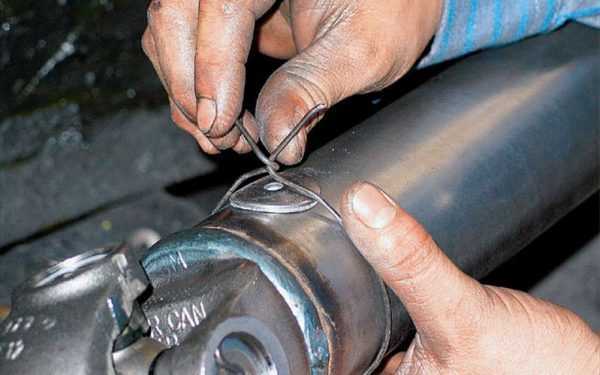

Народные умельцы придумали, как отбалансировать кардан ВАЗ 2107 своими руками. Процедура представляет собой следующее:

1. Карданный вал условно разделяют на четыре равные части, предварительно загнав авто на яму или эстакаду.
2. К первой части кардана прикрепляют грузик весом около 30 г и проводят тестирование.
3. Выезжают на дорогу с ровным покрытием и проверяют, уменьшилась или увеличилась вибрация.
4. Действия повторяются с грузиком, прикреплённым на другую часть кардана.
5. После определения проблемной части кардана подбирают вес грузика. Для этого автомобиль тестируется на ходу с грузиками разной массы. Когда вибрация исчезнет, грузик приваривается к кардану.

Очевидно, что народным способом добиться высокой точности балансировки не удастся.

Ремонт карданной передачи ВАЗ 2107 не представляет особой сложности даже для неискушённых автовладельцев. Необходимо лишь желание, свободное время, минимальный набор слесарных инструментов и тщательное следование инструкциям специалистов.

Особенности автомобиля

Шевроле Нива имеет заводское обозначение ВАЗ 2123. Эта машина задумывалась для смены морально устаревшей модели Ваз 2121. Однако, оба автомобиля выпускаются сегодня на заводе Ваз и каждый из них находит своего покупателя. В Шевроле Нива ВАЗ 2123 больше комфорта для водителя и пассажиров. Старшая же Нива Ваз 2121 лучше проявляет себя на серьезном бездорожье. Кроме того, у нее более высокий передний свес, поэтому она может штурмовать довольно крутые подъемы.

У обеих машин постоянный полный привод и раздатка с понижающей передачей. Конструктивно Шевроле Нива Ваз 2123 и обычная Нива Ваз 2121 имеют много общих узлов. Машины довольно просты в обслуживании, а замена некоторых деталей, вышедших из строя, не является непосильной задачей для бывалого автомобилиста.

Сегодня Шевроле Нива Ваз 2123 выпускается с современным дополнительным оборудованием. В частности, на машину ставят:

• ABS;
• Подушки безопасности;
• Усилитель руля;
• Кондиционер.

В своей ценовой категории этот автомобиль практически не имеет конкурентов с идентичным внедорожным потенциалом. Однако, многие ругают маломощный двигатель, доставшийся ей от модели Ваз 2121. Его лишь слегка доработали. Этому мотору явно не хватает мощности. Она составляет всего 80 лошадиных сил, что по современным меркам мало даже для компактного городского автомобиля, не говоря уже о полноценном внедорожнике. Отсюда и довольно высокий расход бензина. Кроме того, на экономичность отрицательным образом влияет и то, что полный привод является постоянным.

Качество сборки Шевроле Нива Ваз 2123 в последние годы значительно улучшилось. Запчасти всегда в наличии, а сервисов, готовых обслуживать этот автомобиль, по всей стране предостаточно.

Основные неисправности:

• Разбалансировка кардана.
• Износ или повреждение сальников.
• Деформация труб.
• Износ подвесных подшипников.
• Износ крестовин.
• Ослабление соединительных механизмов.
• Повреждение защитного чехла шарнира.

При появлении первых признаков поломки нужно сразу же обращаться в сервисный центр. Сразу же должна быть проведена диагностика. Эксплуатация неисправных карданов приводит к множеству более серьезных поломок. Чем раньше Вы обратитесь в мастерскую, тем дешевле Вам обойдется ремонт.

Если Вам нужна диагностика, смело обращайтесь в наш сервисный центр. Мы работаем более 10-ти лет и уже успели заслужить доверие клиентов. Опытные специалисты нашей мастерской в самый короткий срок проведут диагностику и, при необходимости, отремонтируют кардан. Работаем как с юридическими, так и физическими лицами. На все выполненные работы предоставляем гарантию. Цены у нас доступные. Звоните нам по единому бесплатному номеру 8 (800) 775-78-71 или приезжайте в мастерскую!

Балансировка карданного вала

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Прочитайте, может пригодится: Замена шаровых опор

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду.
Осмотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на вибрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Всем привет! Уже давненько начало пощелкивать сзади при трогании и переключении передач, легкие подергивания на малых оборотах, сразу же возникла мысль о крестовинах. И вправду, при осмотре задней крестовины присутствовал ощущаемый осевой люфт между карданом и концевиком редуктора, смазка крестовины через тавотницу не помогла.

Поэтому решил заменить заднюю крестовину, в магазине выбор пал между ЗАО «Кардан» и GKN, выбрал последнюю, так как была более аккуратно и красиво сделана, да, и разница в цене небольшая. Крестовин с масленками, увы, не нашел.

Решил заменить без снятия кардана, для этого поддомкратил левое заднее колесо, поставил упоры под днище и мост.

Подготовил необходимый инструмент.

Предварительно сделал метки на кардане и хвостовике мелом, на всякий случай.

Почистил и замочил ВД-шкой чашки крестовины и открутил болты крепления к хвостовику.

Из полости между фланцами вылилось граммов 50 масла — сальник давно уже подтекает.

Гайка, вроде, на месте, не откручена, хвостовик не болтается, решил лишний раз туда не лезть. Крестовину и вправду закусывало в одной плоскости хода и имелся люфт по осям.

Много геммороя доставило снятие стопорных колец, так как не было съемника.

Снимал крестовину выпресовыванием чашек через головки на 11 и 27 тисами, а затем доставал их клещами, особых проблем это не доставило. Достаточно снять 2 чашки и вынуть крестовину с фланцем, остальное можно уже заменить вне автомобиля.

Под заедавшими чашками уже было сухо и присутствовали следы ржавчины, видно, что работало на сухую. Перед установкой проверил наличие смазки под чашками — имеется в достаточном количестве, правда, о качестве ничего нельзя сказать, напоминает свиной жир.

Чашки встали без проблем, а вот кольца в комплекте были толстоваты, пришлось стачивать чуть ли не треть от толщины, так как старые уже пришли в негодность при демонтаже.

Запрессовал крестовину тисами обратно, подбил чашки и смазал торцы пушсалом от коррозии. Правда метки стерлись и пришлось стыковать концы наугад. Кернером сделал метки на фланцах и валу, чтобы в следующий раз не перепутать. После замены щелчки пропали, никакой вибрации не появилось. Посмотрим сколько она проходит.

Замена промежуточного вала на ниве 21213 видео

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки;

3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.
