Содержание
Рулевой механизм выпускается как с усилителем, так и без него. Вариант с усилителем имеет меньшее передаточное отношение, и поэтому острее реагирует на поведение руля.
Сам усилитель, в зависимости от скорости движения, работает с переменным коэффициентом усиления. На большой скорости он практически выключается, а при парковке и малых скоростях максимально облегчает вращение руля. Достоинством рулевого механизма является его компоновка.
Записки Саныча
Рулевые тяги крепятся к поворотным рычагам телескопических стоек не внизу, как у большинства переднеприводных иномарок, а вверху. Такая конструкция позволяет избежать деформации рулевых тяг при контакте с бордюрами и другими дефектами дороги. Ко всему перечисленному выше можно добавить большой дорожный просвет мм, что в совокупности обеспечивает прекрасную адаптацию автомобиля к отечественным дорогам.
Не оставлена без внимания безопасность водителя и пассажиров. Для её обеспечения автомобиль оснащается двумя подушками безопасности и антиблокировочной тормозной системой ABS
При разработке Daewoo Lanos конструкторы уделили повышенное внимание его надежности и договечности
В году производство Lanos в Южной Корее было свернуто. Не получил дальнейшего развития проект и в России — помешал финансовый кризис.
S, SE и SX. F15 15А — Катушка зажигания Шевроле Ланос. F16 15А — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида. F17 15А — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания. F18 20А — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла. F19 10А — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле К4, К8, К11 электродвигателей вентиляторов системы охлаждения.
F20 20А — Электродвигатель вентилятора отопителя 1-я, 2-я и 3-я скорости. За прикуриватель отвечает предохранитель номер Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цепи, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение.
Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура. Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов. В случае применения для поиска неисправности диагностических приборов тщательно спланируйте в соответствии с прилагаемыми электрическими схемами , в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.
Daewoo Lanos установка сигнализации
В число основных диагностических приборов входят тестер электрических цепей или вольтметр можно использовать и вольтовую контрольную лампу с комплектом соединительных проводов , индикатор обрыва цепи пробник , включающий лампу, собственный источник питания и комплект соединительных проводов.
Их можно применять для шунтирования и подключения различных элементов электрооборудования при диагностике цепи.
Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения. Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.
Напряжение в цепи должно отсутствовать.
- ТО Шевроле Каптива: регламент и стоимость — Тех
- Замена тормозной жидкости для Шевролет Кобальт в Екатеринбурге
- Помпа для Шевроле Авео Т, купить, продажа помп с доставкой по низким ценам
Датчики и узлы системы управления, размещенные на двигателе
Датчик синхронизации(положения коленчатого вала двигателя) DG-6K0 261 210 302 Bosch(40904.3847010) или аналогичный, индуктивного типа, размещен на крышке цепи вблизи шкива коленчатого вала.
Формирует электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (60-2 зуба), установленным на шкиве коленчатого вала.
Взаимная ориентация диска синхронизации и датчика такова, что момент прохождения осью датчика сбега двадцатого зуба диска синхронизации соответствует нахождению поршня первого и четвертого цилиндров в верхней мертвой точке.
Отсчет номера зуба — от пропуска в направлении, противоположном вращению коленчатого вала двигателя.
Датчик предназначен для определения блоком управления углового положения и частоты вращения коленчатого вала двигателя.
Датчик фазы (положения распределительного вала) PG-3,8 0232103048 Bosch(40904.3847000) или аналогичный, на эффекте Холла, размещен на головке цилиндров.
Формирует сигнал при взаимодействии магнитного поля датчика с отметчиком (отогнутая пластина), установленном на выпускном распределительном вале.
Момент начала формирования сигнала датчиком фазы, при наличии совпадения сбега первого зуба диска 60-2 с осью датчика синхронизации, свидетельствует о начале такта сжатия в первом цилиндре.
Отсчет номера зуба — от пропуска в направлении, противоположном вращению коленчатого вала двигателя (см. датчик положения коленчатого вала).
Датчик фазы предназначен для определения блоком управления фазы рабочего цикла в цилиндрах двигателя.
Дроссельный модуль с электроприводом и датчиком положения дроссельной заслонки ETB TS A2C5 330 30 ф. Siemens (40624.1148090).
Привод — двигатель постоянного тока напряжением бортовой сети, датчик положения заслонки — магниторезистивный (двухканальный).
Дроссельный модуль размещен на впускной трубе.
Дроссельный модуль предназначен для управления наполнением воздухом цилиндров двигателя на режимах пуска, прогрева, холостого хода, при включении/выключении внешних потребителей мощности, на различных нагрузках — с целью оптимизации крутящего момента.
Датчик предназначен для определения блоком управления углового положения дросселя.
Датчик температуры охлаждающей жидкости (температурного состояния двигателя)
TF-W0 280 130 093 Boschили аналогичный, (40904.3828000). Датчик размещен на корпусе термостата.
Датчик предназначен для измерения блоком управления температуры охлаждающей жидкости двигателя.
Датчик детонации (рис. 6) KS-4-S0 261 231 176 Bosch(40904.3855000*) или аналогичный, пьезоэлектрический, размешен на блоке цилиндров со стороны впускной системы, в зоне 4-го цилиндра.
Датчик предназначен для выявления блоком управления детонационного сгорания в двигателе.
Катушки зажигания (рис. 7) ZS-K-1×1 0 221 504 027 Bosch(40904.3705000) или аналогичные, индивидуальные, четыре, трансформаторного типа, установлены на крышке клапанов.
Предназначены для формирования энергии высокого напряжения на свечи зажигания.
Свечи зажигания (рис.
Топливная рампа (рис. 9) (топливопровод распределительный) с форсунками электромагнитными ZMZ6354 (DEKA1D) Siemensв сборе (40624.1100010*).
Размещение на впускной трубе. Рампа бессливная, стальная, со штуцером под быстроразъемное соединение.
Топливная рампа предназначена для подачи топлива в цилиндры двигателя.
Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405
В современных автомобилях, имеет место быть множество самых разнообразных датчиков, каждый из которых отвечает за какую-то отдельную систему. Датчик температуры охлаждающей жидкости, который мы будем проверять далее, относится к числу самых, важных. Почему он вошёл в этот ранг? Думается не стоит подробно объяснять, чем чреват перегрев силового агрегата и какие финансовые последствия могут быть у этой неприятности.
Где расположен датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405
Датчик температуры охлаждающей жидкости (воздуха) предназначен для преобразования температуры охлажающей жидкости (воздуха) двигателя в напряжение постоянного тока. Информация датчика температуры охлаждающей жидкости позволяет откорректировать основные параметры управления двигателем в зависимости от его теплового состояния.
Кроме того он позволяет откорректировать основные параметры управления двигателем в зависимости от температуры воздуха в задроссельном пространстве двигателя.
Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405 представляет собой полупроводниковый стабилитрон, который запитывается постоянным рабочим током от стабилизированного источника блока управления, выходное напряжение датчика изменяется в зависимости от температуры окружающей среды. С увеличением температуры выходное напряжение датчика увеличивается.
Модификации датчика температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405
По всем каталогам основной датчик идет с номером 19.3828, но сам когда столкнулся с тем, что пора менять его, то тут оказалось, что стоят разные датчики с завода. Скажу сразу, что у меня в рессивере стоял 40.5226, а на термостате 19.3828.
Покопавшись в интернете, я нашел несколько модификации датчика коленвала ЗМЗ 405
- Микас 5.4, 7.1, СОАТЭ, VS5.6 19.3828 — черный 40.5226 — коричневый
- Аналог этих датчиков производит LUZAR (LS 0306 406-3851010), Fenox(19.3828000), АвтоТрейд (42.3828)
- Микас -11, СОАТЭ, VS8 40.5215 — серый Аналоги 234.3828 — черный 421.3828 — черный
Все эти аналоги подходят при замене родного датчика ЗМЗ 405.
Проверка датчика температуры охлаждающей жидкости ЗМЗ 405
Проверка датчика температуры охлаждающей жидкости 19.3828. При появлении в ходе диагностирования кодов 21 (низкий уровень сигнала датчика температуры охлаждающей жидкости) или 22 (высокий уровень сигнала датчика температуры охлаждающей жидкости) соберите схему проверки датчика, показанную на рис. 1. Установите с помощью резистора 1 ток в цепи 1… 1,5 мА. Вольтметр 4 должен показывать напряжение 2,96…3,02 В при температуре +25°С. При температуре +90°С напряжение должно быть в пределах 3,6…3,7 В.
Рис. 1. Схема проверки датчика температуры на двигателе ЗМЗ-4062:1 — переменный резистор 10 кОм; 2 — аккумуляторная батарея; 3 — вольтметр; 4 — миллиамперметр; 5 — датчик.
Датчик также можно проверить, измеряя его сопротивление. Для этого подсоедините «+» мультиметра к выводу 1 колодки датчика, а затем измерьте сопротивление между выводами 1 и 2 датчика. При температуре 15…20 «С сопротивление датчика должно быть около 43 кОм.
Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-405
- Частично сливаем из двигателя охлаждающую жидкость — до уровня расположения датчика.
- Шилом или тонкой отверткой поддеваем фиксатор колодки жгута проводов системы управления двигателем, и отсоединяем колодку от разъема датчика температуры
- Ключом «на 19» выворачиваем датчик температуры охлаждающей жидкости из отверстия корпуса термостата.
- Надеваем на выводы датчика обрезки полихлорвиниловой трубки, вставляем в них оголенные на 7-8 мм концы проводов и собираем схему.
- Последними подсоединяем провода к выводам аккумуляторной батареи, убедившись, что схема собрана правильно.
- Переменным резистором при помощи миллиамперметра устанавливаем ток в цепи в интервале от 1 до 1,5 мА.
- Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20 °С).
- Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.
- У исправного датчика напряжение в цепи должно быть близким к величинам, указанным в таблице. Неисправный датчик заменяем. Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.
- Перед установкой датчика на место наносим на его резьбу герметик.
Предохранители салонного блока Toyota Corolla 2008
CIG&RADIO 20 A — дисплей цифровых часов, прикуриватель, кондиционер, магнитола, электропривод зеркал заднего вида. IGN 10 A — система впрыска топлива. TAIL 15 A – габаритные задние фонари, подсветка приборов, стояночные фонари, освещение салона, задние фонари противотуманные. STOP 15 A – стоп-сигналы. ECU-IG 15 A -запуск двигателя. TURN 10 A — сигналы аварийной остановки, указатели поворотов. DEFOG 30 A – система обогрева стекла заднего вида. WIPER 20 A — омыватель ветрового стекла и дворники. GAUGE 10 A — контрольные лампы предупреждающих указателей, сами указатели и измерители (кроме контрольной лампы разряда батареи и сигнализации незакрытых салонных дверей), лампы заднего хода.
Фото 2. Салонный блок Toyota Corolla 2008 (вид снизу)
В других модификация автомобиля Тойота Королла обозначение и порядок расположения вставок очень часто изменён. Самым надёжным путеводителем в «лесу предохранителей» будет родное руководство по эксплуатации автомобиля.
Назначение и принцип действия датчика температуры двигателя
Устройство предназначено измерять температуру охлаждающей жидкости двигателя в разное время года, при различных погодных условиях и отправлять свои данные, преобразуя их в единицу напряжения, в ЭБУ. Благодаря ДТОЖ компьютер автомобиля выполняет запуск мотора, поддерживает его в рабочем состоянии, включает вентилятор для охлаждения. Сведения, полученные от датчика температуры охлаждающей жидкости, дают возможность ЭБУ определить температуру движка и используя программу рассчитать необходимое количество топлива, нужное для подачи форсункой в цилиндры.
По назначению существует несколько типов датчиков температуры охлаждающей жидкости двигателя:
- ДТОЖ для подачи сведений на указатель температуры на считке приборов.
- Датчик температуры, снабжающий данными электронный блок управления движителем.
- Прибор аварийного перегрева охлаждающей жидкости двигателя. Он отсылает свои данные на красную контрольную лампочку, расположенную на указателе температуре мотора.
- Датчик температуры охлаждающей жидкости, обеспечивающий работу вентилятора охлаждения двигателя.
- Датчик температуры воздуха, снабжающий сведениями ЭБУ об температуре в ресивере инжекторного движка.
Прибор является полупроводниковым стабилитроном, запитывающимся постоянным напряжением (5 вольт) от ЭБУ.
Выходное напряжение приборчика меняется с изменением температурки антифриза. С наращиванием тепла тосола выходящее “U” устройства растет.
Принцип работы ДТОЖ заключается в способности изменять сопротивление чувствительного элемента в зависимости от изменения температуры окружающей охлаждающей жидкости. И естественно при этом меняется выходное напряжение, поступающее из прибора на компьютер, который управляет работой мотора. Используя эти данные ЭБУ рассчитывает параметры для работы форсунок. Исходя из этого это очень важный прибор в системе управления двигателем, особенно во время его запуска.
Показатели давления двигателей автомобилей ГАЗ
Давление в системе смазки необходимо для движения масла, подачи его потребителям. На практические показатели исправного мотора влияют следующие факторы:
- вязкость масла,
- температура двигателя,
- температура окружающей среды,
- частота вращения коленвала,
- нагрузка,
- наличие масляного радиатора.
Автомобили производства Горьковского завода комплектуются разными двигателями. Значение допустимых показателей давления в системе смазки моторов приведены в таблице.
Таблица: показатели давления двигателей автомобилей ГАЗ
| Двигатель | Автомобиль | Значение давления (кгс/см2) | Условия |
| ЗМЗ-406 | «Волга»«Газель» | 2–4 | движение 50 км/ч |
| 4,5 | холодный мотор | ||
| 1,5 | жара | ||
| 1 | критерий неисправности | ||
| ЗМЗ-402 | «Волга»«Газель» | 2–4 | движение 50 км/ч |
| 4,5 | холодный мотор | ||
| 1,5 | жара | ||
| 1 | критерий неисправности на средних оборотах в движении | ||
| 0,5 | критерий неисправности на холостом ходу | ||
| ЗМЗ-405 | «Газель» | 4,6 | срабатывание перепускного клапана фильтра |
| 6 | максимально допустимое | ||
| 0,4–0,8 | включение аварийной сигнализации | ||
| ГАЗ-560 | «Волга»«Газель» | >1 | на холостом ходу 850 об/мин,80–85 °C |
| 5–7 | 3800 об/мин,нормальное | ||
| 4 | 3800 об/мин,кратковременно допустимое | ||
| УМЗ-421 | «Газель» | >1,3 | 80 °C,700 об/мин,масляный радиатор выключен |
| >3,5 | 80 °C,2000 об/мин,масляный радиатор выключен | ||
| >0,8 | 80 °C,700 об/мин,масляный радиатор включён | ||
| >2,5 | 80 °C,2000 об/мин,масляный радиатор включён |
Самостоятельная замена ДДМ автомобилей ГАЗ
Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.
Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.
Для работы понадобятся инструменты из комплекта автомобиля.
- Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
- Если необходимо, снимите отдельные детали, освободив доступ.
- Отключите от датчика провода.
- Выкрутите старый датчик.
- Установите исправный. Закручивая, не прилагайте особых усилий.
- Восстановите проводку.
- Заведите двигатель, проверьте функционирование ДДМ.
- После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».
Видео: замена ДДМ автомобиля «Газель»
Проверка исправности и замена датчиков давления масла автомобилей ГАЗ не требует особых знаний и навыков. Простая операция по силам любому автолюбителю.
Проверка датчика давления масла ММ358
Проверка работоспособности ДДМ вида ММ358 проходит совместно с проверкой и его указателя. Для этого потребуется использовать обыкновенный манометр. Если у автовладельца нет под рукой этого прибора, вполне подойдёт манометр от шинного насоса со шкалой до 8 или 10 кг/см.
Пошаговая инструкция по проверке
Открыть капот автомобиля.
Вывернуть из гнезда датчик давления масла, предварительно отключив идущий от него провод.
Датчик ввернуть в переходник от манометра.
Сам манометр подключить в освободившееся гнездо датчика.
Завести мотор и сверить показания манометра и указателя давления масла в салоне. Если их показания не отличаются друг от друга или имеются несущественные различия, оба прибора рабочие. В том случае, если манометр показывает одно давление, а указатель другое, необходимо заменить датчик.

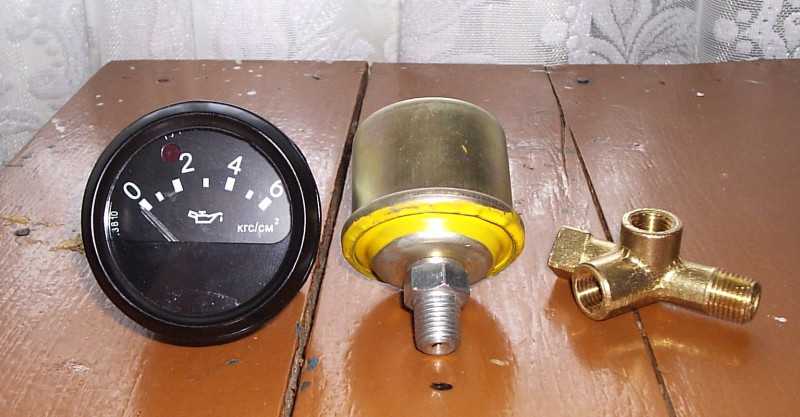

Необходимые элементы для проверки ДДМ
Сопротивление рабочего ДДМ ММ358 должно быть следующим:
на холостых оборотах при давлении не более 2 кк/см — 159–173 Ом;
при повышении оборотов мотора при давлении 4 кг/см — 55–66 Ом, не более.

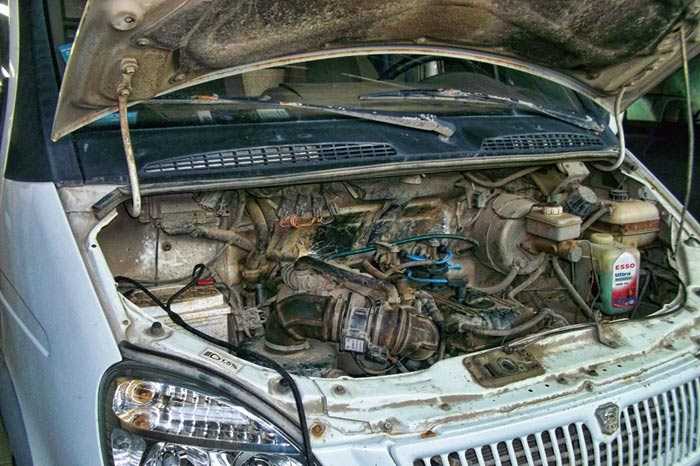

Причины для проведения диагностики Газели
Класс малотоннажных грузовиков Газель, выпускаемых Горьковским автозаводом с 1994 года, является популярным коммерческим автомобилем, который активно используется как в малом, так и в крупном бизнесе.
Крытая Газель с тентом
Различие модификаций и модели Газелей
- Отклонения в работе Газели от нормы, в том числе:
- появление подтеков жидкостей под машиной после стоянки или чрезмерное загрязнение моторного отсека;
- затруднения при заводе автомобиля;
- нестабильность работы двигателя при движении, потеря динамики при разгоне, появление провалов;
- увеличение расхода масла;
- перегрев двигателя при работе, падение уровня охлаждающей жидкости;
- отклонение траектории при торможении, смещение автомобиля в сторону;
- появление посторонних звуков, таких как свист, металлический скрежет, скип или стук в отдельных узлах;
- отказ работы электроприборов или резкое падение уровня заряда при их включении;
-
биение в руль при движении или торможении;
- наличие выхлопного запаха в салоне автомобиля.
Появление хотя бы одного из вышеперечисленных симптомов требует незамедлительного проведения диагностики Газели для выявления и локализации источника неисправности с последующим ее устранением.
Своевременная реакция на отклонения от нормальной работы Газели в большинстве случаев позволит сократить не только стоимость ремонта, но и время на его проведение. - Наступление планового технического обслуживания согласно рекомендациям завода-изготовителя на основании данных по пробегу Газели.
Соблюдение сроков профилактического обслуживания, сопровождающееся полным осмотром ключевых узлов автомобиля, позволит владельцу иметь информацию об общем состоянии машины и своевременно отреагировать на возможное появление неисправностей.
Диагностика автомобиля Газель, проводимая периодически, обеспечит его безопасную эксплуатацию и максимальную коммерческую выгоду с минимальными финансовыми затратами, а также позволит водителю избежать экстренных ремонтов на дороге.
Технические отличия
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
Система управления впрыском топлива
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

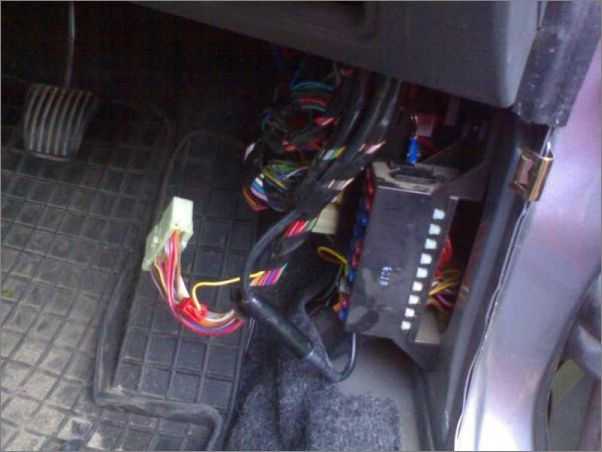

Блок предохранителей под торпедой авто
Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.
- Системы световой сигнализации;
- Охранного комплекса;
- Питания узла электрических приборов;
- Энергосистемы ЭБУ для блока, управляющего мотором;
- Кабеля печки и прикуривателя;
- Обмоток реле и электрических приводов.
Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.
Диагностика технического состояния двигателя
Техническое состояние двигателя в процессе эксплуатации постоянно изменяется. В период обкатки (около 2500 км), по мере приработки трущихся поверхностей уменьшаются потери на трение, расход топлива, угар масла, увеличивается мощность двигателя. Далее наступает период, при котором техническое состояние изменяется мало. По мере износа деталей увеличивается прорыв газов через поршневые кольца, утечка масла через зазоры, падает компрессия в цилиндрах, давление в системе. Следовательно, постепенно уменьшается мощность двигателя, увеличивается расход топлива и масла.
Состояние двигателя оценивают по показаниям приборов (температуры охлаждающей жидкости и давления масла), характеру работы на различных режимах (равномерности, шуму), по компрессии в цилиндрах, реакции автомобиля на открытие дроссельной заслонки.
Падение мощности двигателя проявляется в снижении динамических качеств автомобиля. Автомобиль вяло разгоняется, плохо преодолевает подъем (приходится преждевременно включать понижающую передачу), не развивает максимальную мощность. Следует иметь в виду, что указанные признаки могут быть также следствием нарушения регулировки механизмов ходовой части автомобиля.
Путь свободного качения (выбег) исправного автомобиля со скорости 50 км/ч в безветренную погоду на сухом горизонтальном участке шоссе с асфальтовым или бетонным покрытием должен быть не менее 550 м.
Расход топлива (эксплуатационный) зависит не только от технического состояния двигателя, но и (при исправной ходовой части автомобиля) от дорожных условий, нагрузки, методов вождения, поэтому эксплуатационный расход топлива не является объективным показателем технического состояния двигателя.
Техническое состояние двигателя (при исправности других механизмов автомобиля) определяют по расходу топлива при движении полностью груженого автомобиля после пробега 5000 км по горизонтальному участку шоссе с асфальтовым или бетонным покрытием со скоростью 60 км/ч. Для испытаний выбирают участок протяженностью 4-5 км и выполняют два заезда в противоположных направлениях. Контрольный расход не должен превышать 9,5 л /100 км.
При определении контрольного расхода бензина используют отдельный мерный бачок.
Компрессию (давление) в цилиндрах в конце такта сжатия проверяют компрессометром на прогретом до 70-85°С двигателе при полностью открытой дроссельной заслонке карбюратора и вывернутых свечах. Карбюратор при этом должен быть без топлива.
Резиновый наконечник компрессометра вставляют в отверстие свечи, обеспечивая уплотнение по кромке отверстия, и коленчатый вал двигателя прокручивают стартером до тех пор, пока давление в цилиндре не перестает увеличиваться (но не более 10-15 с). Аккумуляторная батарея должна быть исправной и полностью заряженной.
Компрессия в цилиндрах двигателя менее 960 кПа (9,6 кгс/см²) свидетельствует об износе или неисправности поршневых колец или негерметичности клапанов. Чтобы установить истинную причину неисправности следует залить через свечное отверстие в каждый цилиндр по 20-30 см³ масла, применяемого для двигателя, и вновь проверить компрессию.
Повышение компрессии указывает на неисправность (износ) колец или цилиндра; если компрессия не повысилась, нарушена герметичность посадки клапанов.
Расход масла на угар контролируют по количеству масла, доливаемого до метки «П» указателя уровня за определенный пробег. Если расход масла на угар превышает 0,25 л на 100 км, двигатель подлежит ремонту.
Давление масла в системе проверяют по контрольному манометру, присоединяемому вместо датчика аварийного давления масла (тройник на головке цилиндров слева, резьба коническая 1/4″). Давление масла на прогретом двигателе при средней частоте вращения менее 100 кПа (1 кгс/см²) и малой частоте холостого хода менее 50 кПа (0,5 кгс/см²) свидетельствует о неисправностях в системе смазки или чрезмерном износе подшипников коленчатого и распределительных валов. Такой двигатель подлежит ремонту.
Как проверить датчик температуры охлаждающей жидкости двигателя автомобиля ?
Здесь очень подробно описаны возможные способы проверки ДТОЖ. Для облегчения изучения методов проверки они подкреплены фотографиями.
Существует несколько вариантов проверки ДТОЖ:
- С помощью встроенной в электронный блок управления движком функцией само диагностики.
- На моторе;
- Демонтировав прибор с машины.
Проверка датчика температуры охлаждающей жидкости с помощью функции само диагностики.
Данной возможность, которую предоставляет ЭБУ инжекторного двигателя, необходимо воспользоваться в первую очередь. Для этого необходимо выполнить следующие действия:
- На заглушенном силовом агрегате нужно установить перемычку между выводами № 10 и №12:
- После этого включить зажигание.
- ЭБУ включает режим само диагностики и выводит код “12”. Сначала лампочка “Чек” мигнет один раз. Это означает цифра “1”. Дальше маленькая пауза и сигнальная лампа мигнет два раза подряд. Это значит цифра “2”. Код “12” повториться три раза с небольшими промежутками.
- Затем после небольшой паузы ЭБУ начнет выводить имеющиеся в его памяти коды неисправности. Они будут идти один за другим с небольшой паузай. Коды неисправности повторяться трижды. Их обозначение будет выдавать сигнальная лампа в следующей последовательности: одно мигание цифра “1”; два мигания цифра “2”; три мигания цифра “3” и так далее. Каждая цифра выводится с небольшой паузой. Между кодами происходит более длительная пауза.
- Если компьютер зафиксирует неисправности датчика температуры охлаждающей жидкости, то он выведет следующие коды:
Ошибки датчика температуры охлаждающей жидкости движителя 40900А: Шифр ошибки Имя поломки 0116 Выход импульса измерителя за дозволенный спектр 0117 Низкий уровень сигнала ДТОЖ 0118 Высокий уровень сигнала линии прибора - Если обнаружена неисправность ДТОЖ то его необходимо заменить на исправный.
Проверка датчика на двигателе
Проверку лучше всего начинать с холодного двигателя.
- Измеряем температуру охлаждающей жидкости
- Мерим сопротивление ДТОЖ, записываем
- Нагреваем движок до температуры точно заметной по показаниям прибора на считке приборов (примерно 60oC)
- Измеряем сопротивление датчика температуры охлаждающей жидкости. Записываем.
- То же самое проделываем еще с одной точкой нагрева.
- Сравниваем записанные данные с сведениями в выше представленной таблице. Если данные разнятся сильно – значит ДТОЖ сломан и его нужно менять.
Проверка датчика температуры охлаждающей жидкости снятом с машины
Используя данный способ можно точнее выполнить измерения и естественно более правильный вывод будет сделан о ДТОЖ.
- Снимаем датчик температуры охлаждающей жидкости с мотора. Вместо него устанавливаем заглушку или другой датчик.
- Наливаем в сосуд воду и устанавливаем его на нагреватель.
- В сосуд помещаем градусник и нагреваем воду до температуры 20oC.
- Замеряем сопротивление на выводах датчика, записываем.
- То же самое проделываем еще с двумя тремя контрольными точками.
- Сравниваем полученные показания с данными таблицы: Паспортные данные сопротивление ДТОЖ двигателя.
Тепло, Со Сопротивление, кОм 128 0,08 100 0,177 90 0,241 80 0,332 70 0,467 60 0,667 50 0,973 45 1,188 40 1,459 35 1,802 30 2,238 25 2,796 20 3,520 15 4,450 10 5,670 5 7,280 9,420 -5 12,300 -10 16,180 -15 21,450 -20 28,680 -30 52,700 -40 100,707 Если данные разнятся существенно, то ДТОЖ вышел из строя и его необходимо заменить.
Ремонт приборов с поломкой третьего типа
Самой сложной считается диагностика неисправностей приборов третьего типа, так как большинство возникающих дефектов носят случайный характер. Подобный ремонт также не исключает этапа осмотра внешнего вида прибора. Подобная процедура, в этом случае, носит еще и профилактический характер. Наиболее частыми причинами возникновения неполадок может быть: В первую очередь плохой контакт.
Длительные нагрузки повышение температуры окружающей среды могут привести к перегреву всего прибора. Сбои может создавать и слой пыли на блоках, платах и узлах. Грязные радиаторы охлаждения способствуют перегреву полупроводниковых элементов. Помехи сети питания прибора.
При поиске неисправностей на плате подобного прибора иногда можно найти на ее поверхности небольшие трещинки. В этом случае плату следует закрепить на жестком основании таким образом, что деформация может коснуться только ее краев. Проблему на плате можно найти и при легком постукивании по ее поверхности. Для такой цели отлично подойдет обычная шариковая ручка. Используя лупу на плате можно найти даже самые маленькие трещины. В периодических сбоях электроприборов становится слабый контакт какого-либо элемента. В большинстве случаев устранение таких неполадок через какое-то время опять дает о себе знать.
Ремонт редко возникающих сбоев работы электрооборудования – работа неблагодарная. Он отнимает много времени и сил на обнаружение и устранение проблемы, при этом гарантий того, что проблема не повторится, практически нет. И поэтому многие специалисты по ремонту электроники просто не берутся за выполнение подобной работы.
- < Назад
- Вперёд >
Заключение
Сам факт разборки панели и центральной консоли потребует времени – даже самая совершенная инструкция не заменит осторожности и точности. Во время этой операции стоит сделать фотофиксацию – как для себя, так и для других, чтобы улучшить онлайн-руководства
В конце концов, они основаны на пользовательском опыте. Заменить лампочки будет очень просто. Кстати, можно изменить цвет подсветки некоторых элементов. Может, зеленоватый или красный свет вместо скучного белого придаст интерьеру автомобиля немного другой характер? Иногда можно поэкспериментировать, ведь лампы действительно дешевые. Так что есть прекрасная возможность поиграть с цветами.
У владельцев автомобилей A 15 иногда случается ситуация, что приборная панель начинает неадекватно работать. А точнее, не работает тахометр. Его еще называют шаговым двигателем. Сайт zapchastichery предоставляет вашему вниманию подробное пособие по устранению этой проблемы.
