Как самому снять двухмассовый маховик с автомобиля

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:

1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки »)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!

Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!

Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт « », внизу статьи)

Установка:

1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!

Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!

После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!

Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ »)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!

Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления? Ответ: А – Поверхность трения маховика. 1 – Зубчатый венец. 2 – Болты крепления маховика.

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про на машинах ВАЗ).

Советы по при замене маховика на ВАЗ 2109

Автомобили ВАЗ не зря считаются долгожителями на отечественных дорогах. И то сказать – они используются как «народные» уже несколько десятилетий, и многие экземпляры в действительности стали настоящими техническими раритетами. Однако многолетнее (или многодесятилетнее) использование любого механизма требует внимательного к нему подхода, грамотного технического сопровождения, ремонта и замены запчастей. Причём очевидно, что замена узлов целиком обойдётся дороже, чем замена отдельных элементов. Так, например, если в ходе работы двигателя стали слышны посторонние стуки, скрипы и другие призвуки, следует провести диагностику автомобиля, чтобы выяснить причину. И, вполне возможно, устранить её собственноручно. Так, одним из элементов двигательной системы автомобиля можно считать маховик ВАЗ, а конкретнее – венец маховика ВАЗ. Замена маховика целиком может обойтись в круглую сумму, тогда как самостоятельная замена венца маховика займёт сравнительно немного времени и потребует незначительного объёма вкладываемых средств.

Замена венца маховика – процесс многоуровневый, включающий в себя:

снятие корзины сцепления;
снятие коробки передач;
снятие маховика.

Подробные инструкции о том, как снять корзину сцепления и КПП, вы найдёте в соответствующих материалах на нашем сайте. Здесь же – немного советов для тех, кому уже не нужно объяснять азбучные истины.

Чтобы снять коробку передач быстро и без дополнительных затрат (в том числе, затрат на слив масла и повторный его залив), можно осуществить всего несколько действий: отвинтить продольные рычаги или «сабли» (уже на этом этапе поперечный ход стоек оказывается достаточным, чтобы провести отсоединение КПП от мотора; теперь достаточно снять стартер, отсоединить кулису, опоры КПП и контакты массы датчика заднего хода – и поставить снятую трансмиссию на пол, раскрывая для себя максимально удобный доступ к сцеплению и маховику.

Совет: для проведения работ по демонтажу маховика последний надлежит качественно зафиксировать. Лучше всего это сделать с помощью специально предназначенного для этих целей фиксатора, либо самодельного устройства, изготовленного по подобию этой промышленной детали. Только после этого следует начать откручивать болты маховика.

До снятия маховика зафиксируйте (и лучше всего сделать специальные пометки) взаиморасположение маховика относительно коленвала. Это поможет при проведении последующего монтажа, ведь положение имеет значение.

Совет: лучше всего надевать новый венец на маховик в разогретом виде. Можно воспользоваться обычным костром или, если таковая система в вашем гараже имеется, отопителем, который мог бы помочь разогреть венец до нужной температуры (примерно на границе физических возможностей человека).

Совет: следует помнить, что венец на маховик всегда надевается внутренней фаской к последнему. Насаживать венец на маховик проще всего аккуратными постукиваниями молотком.

При сборке маховика затяжка болтов проводится с усилием 62-89 Н*м, при монтаже корзины – 19-31 Н*м, причём все болты, во избежание деформации узлов, затягиваются в шахматном порядке. А вот крепежи поперечного рычага и стабилизатора затягиваются только под нагрузкой (то есть, после того, как автомобиль опущен с подъёмника на землю).

Снятие и ремонт

Демонтаж 2-массового маховика

К сожалению, как и любой другой механизм, 2-массовый маховик требует к себе тщательного внимания. Со временем он нуждается в ремонте. Чтобы это осуществить, приходится маховик снимать, в российских условиях часто самостоятельными силами. Узнаем, как самому снять двухмассовый маховик без помощи извне.

Одним из явных признаков неисправности маховика является повышенная вибрация ДВС на конкретных оборотах. Для полноценной диагностики 2-массового маховика, КПП с машины демонтируется, устанавливается особый стенд, с помощью которого проводятся соответствующие измерения.

Однако такое оборудование на российских СТО большая редкость. Разве что в автосервисах столицы они распространены так широко. В остальных случаях приходится менять маховик на обычный с учетом параметров ДВС или же подбирать новый 2-массовый вариант.

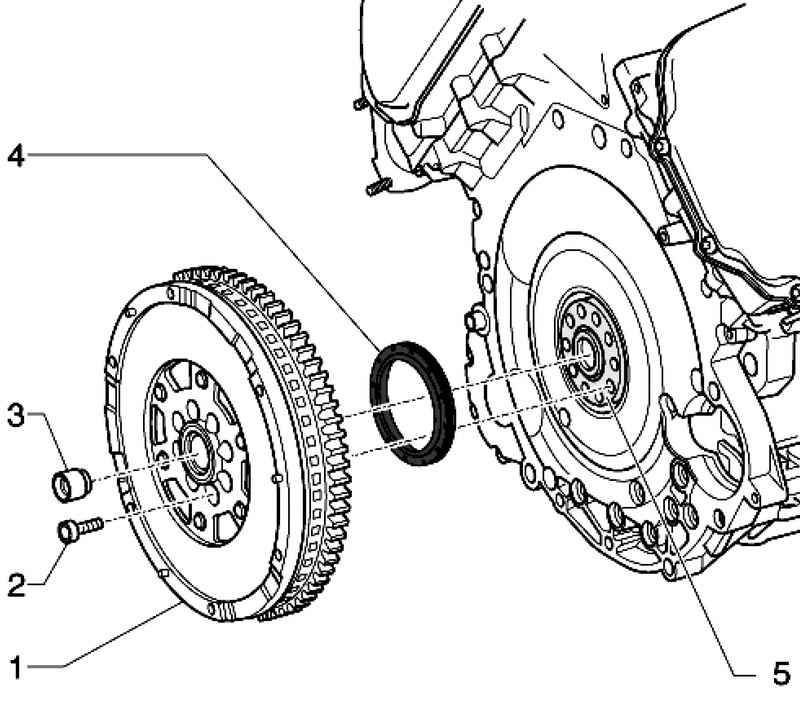

Демонтаж

Итак, снимается маховик следующим образом:

демонтируется КПП;
на маховике отмечаются метки, которые указывают на его правильно расположение (запоминается местоположение меток).

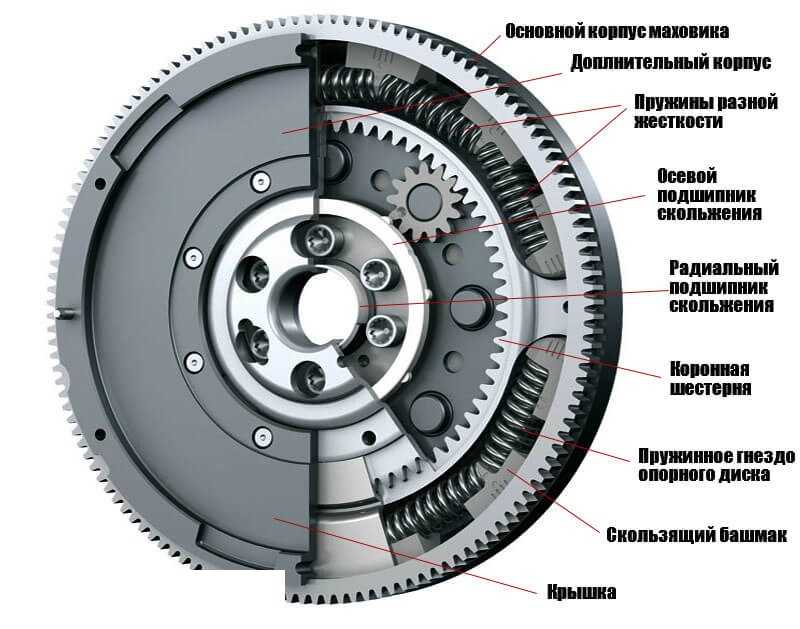

Разновидность двухмассового маховика

Однако, если все-таки коленвал был прокручен, ничего страшного. Придется выставить 4-й поршень ДВС в ВМТ, а маховик поставить меткой вертикально вверх. Но желательно, конечно, положение коленвала не нарушать.

Продолжаем:

маховик фиксируется от прокручивания (монтировка вставляется между болтом-фиксатором коробки передач и венцом маховика, в один из зубцов);
откручиваются болты крепления маховика, используя схему крест-накрест (вначале верхний и нижний болт, затем правый и левый, затем остальные два/четыре).

Идем дальше:

после того, как сняты болты, надо вынуть с маховика опорную шайбу;
затем снимается собственно и сам маховик.

При эксплуатации маховика возможны следующие виды его поломок. Речь идет о 2-массовой разновидности маховика. Итак, вот они:

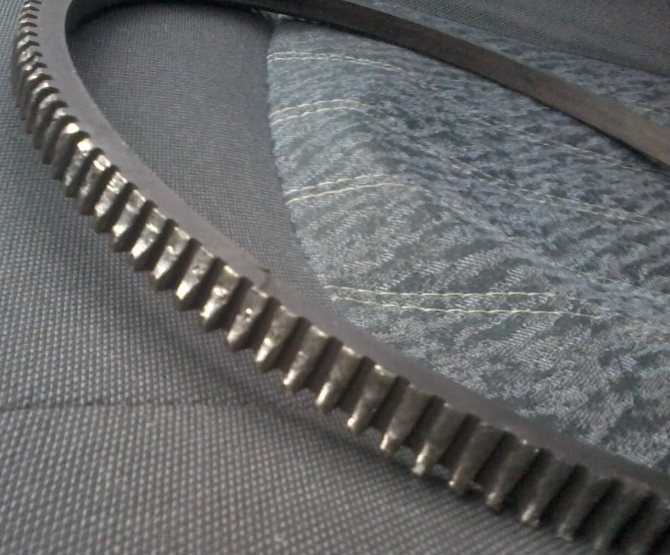

повреждение венца маховика, а вернее, его зубьев;
повреждение опорной шайбы;
образование задиров и трещин на поверхности маховика, прилегающего к диску сцепления;
поломка пружин демпферной системы.

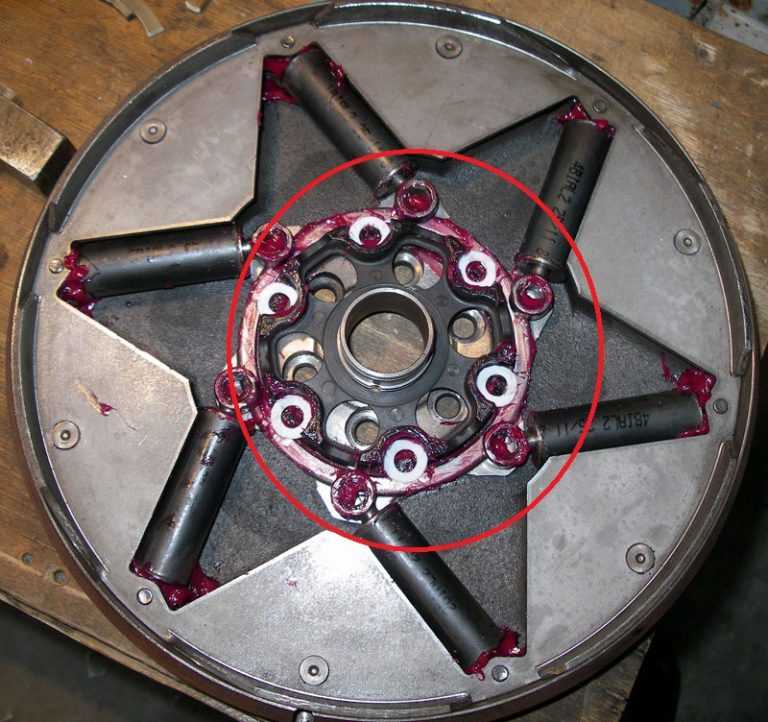

2-массовый маховик, как известно, состоит из разборных частей. Чтобы разобрать этот вид маховика, придется сделать следующее:

срезать две заклепки в этом месте;

Как срезать заклепки

снимается опорная шайба;
за болты маховика диск 2-массового маховика тянется вверх.

Вот и все дела. Таким образом, мы обеспечиваем доступ к внутренней части 2-массового маховика. Здесь расположены бывают пружины, которые стоит проверить на работоспособность. В большинстве случаев, если 2-массовый маховик испорчен, то внутри вся демпферная система вместе с пружинами бывает переломана.

Ремонт маховика сводится либо к полной замене элемента, как правило, на обычный или такой же модели 2-массовый, либо к ремонту. Последний осуществляется в том случае, если проблемы связаны с венцом или другими разборными частями маховика.

Сколько зубьев на маховике ваз 2109

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.

Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2112-1005115 Ваз 2110-2170 Масса — 0,672 кг Диаметр наружный — 278,5 мм диаметр посадочный — 256,795 -0,07 мм Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166 Вес маховика — 6,5 кг

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

Для двигателей ВАЗ существует несколько вариантов стандартных маховиков. Для классического двигателя (вес стандартного маховика 2101 – 6,7 кг, для использования сцепления диаметром 200 мм). Для Нивы (стандартный вес 21213 – 6,6 кг, для использования сцепления диаметром 215 мм). Для восьмого семейства (вес стандартного 2109 – 6,6 кг, для использования сцепления диаметром 184 мм). Для десятого семейства (вес стандартного 2110 маховика 6,3 кг, для использования сцепления 200 мм). На все классические двигатели устанавливаются с завода маховики 2101. На Нивы и Шеви Нивы устанавливаются 21213. На восьмое семейство устанавливаются маховики 2109. На десятое семейство, калины, приоры, лады гранты – устанавливается 2110. Маховик ВАЗ 2110 имеет преимущество перед маховиком 2108-2109. На него, возможно установить сцепление большего диаметра, а значит возможно передать более высокий крутящий момент в трансмиссию

Передача крутящего момента в трансмиссию очень важно при тюнинге автомобиля. Помимо размера посадочного места под сцепления, маховики отличаются также внешним диаметром и венцом, с помощью которого стартер передает вращение маховику. Для того чтобы наши клиенты могли использовать более мощное сцепление на восьмом семействе автомобилей ВАЗ нами изготовлен маховик 21108

Он включает в себя маховое колесо 2110 с напрессованным на него венцом 2108

Для того чтобы наши клиенты могли использовать более мощное сцепление на восьмом семействе автомобилей ВАЗ нами изготовлен маховик 21108. Он включает в себя маховое колесо 2110 с напрессованным на него венцом 2108.

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта муфты сцепления слагается из таких операций:

демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
перейти к отсоединению барабана и звездочки;
если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
собрать сцепление на бензопиле, поставить его на место и вкрутить

Не забывайте, что коленвал все еще должен быть неподвижным;
агрегировать на пилу снятые детали в последовательности, обратной разборке;
зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

Зуб — венец — маховик

Зубья венцов маховика в результате износа не должны иметь длину менее 15 мм в ЗИС-120 и 7 мм в ГАЗ-51. При длине зубьев менее 18 мм допускается перепрессовка венца обратной стороной. Зубчатый венец перед напрессовкой нагревается до 400 С и напрессовывается на маховик с обеспечением натяга в пределах 0 30 — 0 97 мм в ЗИС-120 и 0 39 — 0 64 мм. Забоины, заусенцы и отломы не более двух зубьев ( не расположенных рядом) зачищаются личным напильником.

Если зубья шестерни упрутся в зубья венца маховика, то барабан 14, продолжая перемещать поводок 15, повернет шестерню по резьбе, и зацепление будет достигнуто.

Если зубья шестерни упираются в зубья венца маховика, якорь реле продолжает двигаться вследствие сжатия буферной пружины 6 и замыкает силовые контакты тягового реле. Якорь электродвигателя с приводом поворачиваются и шестерня привода под действием буферной пружины входит в зацепление, когда ее зуб устанавливается против впадины зубчатого венца маховика. Использование дополнительной силы в шлицевом сопряжении вала и направляющей втулки ведущей обоймы муфты для перемещения шестерни позволяет уменьшить тяговое усилие и ход якоря электромагнита, размеры и массу тягового реле.

Однако возможны случаи, когда зуб шестерни стартера упрется в зуб венца маховика.

Нарушена регулировка момента включения шестерни привода, стартер установлен с перекосом, забоины на торцах зубьев венца маховика.

Привод стартера и муфта свободного хода.

Если при включении стартера его якорь вращается с большой частотой, но шестерня не сцепляется с зубчатым венцом маховика, то нужно проверить и зачистить зубья венца маховика напильником или отрегулировать ход шестерни привода стартера в последовательности, указанной в инструкции завода-изготовителя.

Некоторые модели автомобилей, как известно, не оснащены устройством, предотвращающим ошибочное включение стартера при работающем двигателе. Эксплуатация такой машины связана с постоянным риском поломки зубьев венца маховика и стартера. Предлагаемое устройство защищает двигатель от возможной поломки и, кроме этого, указывает водителю на непредвиденную остановку двигателя.

Винтовые шлицы на валу стартера, через которые передается вращение с вала якоря на муфту свободного хода, способствуют сдвигу шестерни 17 стартера до упора в ограничительную шайбу 18, обеспечивая полное зацепление зубьев шестерни 17 и зубчатого венца маховика. Для облегчения включения стартера на зубьях шестерни 17 сделаны скосы. Однако возможны случаи, когда зуб шестерни стартера упрется в зуб венца маховика. Тогда вилка 21 продолжает перемещать поводковую муфту 14, расположенную между пружинами 13 и 75, за счет сжатия пружины 15, что позволяет контактной пластине 26 замкнуть контакты 1 и включить стартер.

Блок-схема измерителя мощности ИМД-2М.

Если такого отверстия нет, его изготавливают с условием правильной установки датчика. При вращении маховика в индуктивном датчике возбуждаются синусоидальные импульсы тока. Частота импульсов равняется частоте вращения коленчатого вала в секунду, умноженной на число зубьев венца маховика. Импульсы подаются в формирующее устройство, где они усиливаются, преобразуются из синусоидальных в прямоугольные и передаются в блок вычисления и управления.

Продолжительность одного пуска должна быть не более 20 с. Рекомендуется повторить пуск, если двигатель не начнет устойчиво заботать после 20 с. Пе -) ед повторным пуском сле-хует выждать 1 — 2 мин, чтобы окончательно остановился якорь стартера с шестерней, так как могут сломаться зубья венца маховика и шестерни стартера. После пуска двигателя необходимо проверить его работу на всех режимах. Двигатель, который работал с большой нагрузкой, нельзя останавливать сразу, он должен поработать приблизительно 2 мин на малой частоте вращения коленчатого вала при холостом ходе двигателя, и только после этого можно выключить зажигание.

Венец маховика ваз

Маховик ВАЗ 2109

Обычно маховик ВАЗ 2109 служит долго и ломается редко. Исключение — износ зубьев венца этого агрегата. Довольно часто эта поломка случается из-за некачественного материала венца, и в этом случае деталь подлежит замене.

Маховик в трансмиссии ВАЗ 2109

Маховик ВАЗ 2109 является частью трансмиссии этого автомобиля. Он расположен между двигателем и сцеплением. Этот агрегат является выходной точкой двигателя внутреннего сгорания (ДВС) и входной точкой привода авто, соединяется с ведущим валом коробки переключения передач (КПП). В машине маховик выполняет три функции:

Повышает равномерность вращения коленчатого вала двигателя, сглаживает колебания величины крутящего момента, передаваемого с поршней камер сгорания через кривошипно-шатунный механизм на коленчатый вал ДВС. Дело в том, что при каждом обороте коленчатого вала происходит два взрывообразных акта сгорания топливо-воздушной смеси в цилиндрах автомобиля, и если бы не маховик, коленвал бы сильно дёргался дважды за каждый свой оборот. Маховик сглаживает эти пульсации, накапливая и отдавая кинетическую энергию вращательного движения.
Обеспечивает передачу крутящего момента от двигателя к коробке. Этот агрегат является первичным, ведущим диском механизма сцепления. При отпущенной педали сцепления ведомый диск прижимается к маховику, обеспечивает вращение выходного вала КПП и приводит во вращение ведущие передние колёса ВАЗ 2109.
При запуске автомобиля маховик обеспечивает передачу крутящего момента от стартёра на коленвал двигателя. При повороте ключа зажигания в положение «стартёр» происходит зацепление шестерёнки стартёра с зубьями венца — таким образом раскручиваются маховик и коленвал. В цилиндры подаётся искра зажигания и двигатель запускается. Ключ зажигания возвращается в положение «зажигание» и шестерёнка стартёра выходит из зацепления с венцом.

С точки зрения эксплуатации именно венец является самым уязвимым местом. Наиболее распространённая поломка — износ его зубьев. Если износ достигает критического уровня, шестерёнка стартёра не входит в зацепление с венцом и запуск двигателя от аккумулятора становится невозможен. Приходится заводиться с толчка.

Демонтаж элементов трансмиссии

Ремонт и замена маховика ВАЗ 2109 являются процедурами средней сложности и могут быть выполнены своими силами при наличии определённого опыта. Кроме того, понадобится мастерская со смотровой ямой, стандартный набор слесарных инструментов, газовая горелка для прогрева венца при его установке, динамометрический ключ для тарированной по усилиям затяжки болтов.

Как снять маховик с минимальными усилиями? Конструкция коробки передач и сцепления ВАЗ 2109 позволяет при их демонтаже обойтись без слива масла и разборки КПП. Для снятия трансмиссии проделайте следующие операции:

Снимите оба продольных рычага (их часто называют саблями), демонтируйте стартёр.
Отсоедините обе опоры коробки и кулису. Не забудьте отсоединить контакты датчика заднего хода.
Снимите отсоединённую от двигателя КПП. Откроется доступ к маховику. Перед демонтажом тщательно промаркируйте его текущее положение по отношению к коленчатому валу.
Отвинчивая болты крепления маховика, желательно попросить кого-нибудь придержать его, чтобы избежать выпадения. Будьте осторожны, он весит около шести килограммов.

Снятый маховик положите на круглый подиум так, чтобы венец вывешивался над рабочей поверхностью вашего слесарного верстака. Аккуратно сбейте венец при помощи выколотки и молотка среднего размера, не прикладывая чрезмерных усилий. Некоторые автолюбители стараются помочь себе, нагревая деталь. Замена венца маховика на ВАЗ 2109 этого не требует — он греется вместе с маховиком, а коэффициент теплового расширения деталей практически совпадает и тепловой зазор не образуется.

Как поменять маховик без нагрева? К сожалению, никак. Обратный монтаж венца как раз предусматривает использование явления термоусадки. Для того чтобы установит новый венец на место, необходимо нагреть его примерно до 200 градусов. Сделать это можно портативной газовой горелкой. Плавно перемещайте пламя горелки вдоль обода венца, обеспечивая равномерный нагрев детали до заданной температуры. Процедура займёт у вас ориентировочно 10-15 минут.

Надлежащим образом прогрев венец, возьмите его плоскогубцами и поместите на маховик фаской вниз. Лёгкими ударами молотка осадите деталь до плотного прилегания к фланцу. Дайте спокойно остыть на воздухе.

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Маховик одна из самых важных частей любого автомобиля, будь то грузовой или легковой тип. Но зачастую он может износиться, бывает это любо от времени и большого пробега, либо от некачественной запчасти, а точнее части – именуемой «венцом». Проблема может проявляться так – вы крутите ключ, а вместо того чтобы запуститься, машина издает металлический скрежет и не запускается …

Может кстати еще, пытаться схватывать, но как бы «проскальзывать»! То есть «прерывистый» запуск. Многие автовладельцы начинают копаться в этой неисправности, и смотрят первым делом стартер, его шестерню и бендикс.

Вторым, смотрят сам маховик. Если честно, то этот зубчатый диск имеет простеющую конструкцию. По сути это большой металлический диск, на который одевают специальный венец, это и есть зубья, которые вступают в зацепление со стартером.

Не проще ли купить новый?

Проще оно может быть и проще, но представьте стоимость этой детали. Как правило, если менять целиком, то цена будет в 5 – 6 раз дороже, чем купить просто венец. Однако есть небольшие проблемы — замена это процесс не легкий и если вы ни разу его не делали, просто можете неправильно установить эту деталь, она быстро сточится. Либо «убьете» шестерню стартера.

Поэтому итог – замена должна выполняться профессионалами, желательно на СТО, с гарантией.

Почему не льют полностью вместе с зубами?

Я тоже задавал себе такой вопрос – ведь кажется легче просто взять и вылить готовый маховик уже в форме шестерни, и не «запариваться» на различные венцы! Просто? А вот нет!

Все дело в весе, прочности и цене – венец, как правило, делают из тяжелых и прочных металлов, это может быть чугун (или его сплавы), некоторые виды стали и т.д. Этот металл не легкий, да еще он должен выдерживать нагрузки. Если сделать всю «болванку» из такого металла, она получится — прочной, но намного тяжелее и дороже!

Еще одна причина – ремонт. Сейчас сточившийся венец, просто снимают и одевают новый, тем самым экономится много сил и денег. А полностью литую деталь уже не отремонтировать (если например, сломало зубы), только переплавка и новая отливка.

Процесс замены, своими руками

Если все же у вас есть большая потребность в замене венца маховика своими руками, возможно, вам поможет моя инструкция.

Для начала давайте определим сложности, будем считать, что маховик уже снят:

1) Венец сидит прочно, просто снять его не получится, нужно нагревать и затем сбивать.

2) Новый венец важно посадить ровно — также, как крепился старый. Его также нагреваем, чтобы одеть, но главное не перекалить. НУ что давайте приступим

НУ что давайте приступим.

Сбиваем

Для начала нам нужно нагреть маховик, и после сбить с него испорченный венец. Конечно, многие не запариваются и просто «бьют на холодную», однако не на всех моделях он может сойти, я имею ввиду что если на ВАЗ сходит, то на иномарке может застопориться. Поэтому самый простой способ, положить маховик в духовку, нагреть его до 200 – 250 градусов. Лежать он там будет примерно 20 — 30 минут.

После этого берем мягкое зубило, желательно из меди или латуни и при помощи молотка удаляем венец, просто сбиваем его вниз (а если честно, то нагретый может сняться от руки). Если говорить про ВАЗ — то у него на одной стороне бортик, нужно бить от него. Если все сделали правильно, то он слетит за несколько ударов молотком.

Натягиваем

Тут уже посложнее — новый венец просто забить (на холодную) не получится, вы его расколете или повредите. Нужно в ОБЯЗАТЕЛЬНОМ порядке нагреть! Главное не перегреть, ведь можно изменить металл если раскалить его до красна, тем самым прочность упадет.

Мой вам совет — опять кладем в духовку и нагреваем (250 градусов), можно положить на одну-две электрические плитки, только вот воздействовать прямым огнем я вам не советую.

Из курса физики мы знаем — если нагреть металл он расширяется, а эта деталь сделана так, что при подогреве она изменит размеры, после просто и легко сядет на свое законное место. Часто даже забивать молотком не нужно. Главное посадить до стопорящего бортика!

После того как металл остынет, он прочно сядет на диск маховика (не стащишь). Вот и вся замена.

Сейчас смотрим подробное видео, думаю вам поможет.

На этом все, читайте наш автомобильный сайт.

(4 голосов, средний: 5,00 из 5)

Что дает облегченный маховик ВАЗ 2114

Как видно из названия, облегченный маховик отличается от стандартного меньшим весом. Разница составляет около полутора килограмм. Достигается это путем удаления лишнего металла на больших радиусах, что не приводит к уменьшению прочности детали. В продаже имеются готовые облегченные варианты маховиков, но некоторые мастера, при наличии соответствующего оборудования и навыков, дорабатывают стандартный маховик самостоятельно. Это довольно трудоемкая и очень ответственная операция, поэтому проще и дешевле приобрести готовое изделие. Что дает облегченный маховик? За счет меньшей массы он менее инерционен, поэтому двигателю нужно тратить меньше энергии на разгон до максимальных оборотов. В результате динамика возрастает примерно на 3-4%. Для повседневной эксплуатации такой показатель, возможно, не имеет значения. Но в спортивных состязаниях, например, на ралли и, особенно, на драг-рейсинге, облегченный маховик ВАЗ 2114 может сыграть важную роль. Следует помнить, что тюнинг маховика необходимо дополнить доработкой коленвала и трансмиссии. Лишь в этом случае можно добиться заметного роста динамики автомобиля.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Замена маховика на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание! Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик? Он подлежит замене при:

Сильном износе его поверхности трения.
А ещё при повреждения зубчатого венца который располагается на самом маховике. (О том где находится зубчатый венец, смотрите под буквой «А» в самом низу статьи, в рубрике «Для новичков»)

Как будет вести себя машина при изношенном маховике?

Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

Примечание! Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание! Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка: 1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание! Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно! После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться. Примечание! Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

Примечание! Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

Для новичков! Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления? Ответ: А – Поверхность трения маховика. 1 – Зубчатый венец. 2 – Болты крепления маховика.

Схема сцепления: детали

15 – первичный вал коробки передач;

1 – оболочка троса;
2 – нижний наконечник оболочки троса;	16 – нижняя крышка картера сцепления;
3 – кронштейн крепления троса;	17 – картер сцепления;
4 – защитный чехол троса;	18 – нажимная пружина;
5 – нижний наконечник троса;	19 – подшипник выключения сцепления (выжимной подшипник);
6 – регулировочная гайка;	20 – фланец муфты подшипника;
7 – контргайка;	21 – втулка муфты подшипника;
8 – поводок троса;	22 – уплотнитель;
9 – вилка выключения сцепления;	23 – верхний наконечник оболочки троса;
10 – кожух сцепления;	24 – верхний наконечник троса;
11 – болт крепления сцепления к маховику;	25 – кронштейн педали сцепления;
12 – ведущий диск;	26 – пружина педали сцепления;
13 – маховик;	27 – педаль сцепления;
14 – ведомый диск;	28 – упорная пластина.
