Как правильно поставить кардан на ваз 2107

Неисправности эластичных муфт

Как уже стало понятна, муфта кардана эксплуатируется в очень тяжелых условиях. Она предотвращает возникновение сильных вибраций, толчков и угловых смещений, но вместе с тем сама подвергается сильным нагрузкам при демпфировании. Нет ничего удивительного в том, что она нуждается в регулярном осмотр е

Однако здесь важно отметить, что часто изнашивается не только резиновая часть муфты, но и металлические втулки и даже шлицы кардана. Технически последние не относятся к конструкции муфты, однако если специалист решил осмотреть муфту, ему придется оттянуть и снять кардан, заодно осмотрев и его. Вот с какими проблемами могут столкнуться владельцы автомобиля с неисправной муфтой:

Вот с какими проблемами могут столкнуться владельцы автомобиля с неисправной муфтой:

• Появление сильных вибраций и даже ударов в области привода;
• Щелчки и легкие удары при трогании с места и смене передач;
• Появление вибраций по кузову при движении на большой скорости.

Как ни странно, именно расслоение или разрыв резиновой обоймы наблюдается не так часто, как износ и смещение втулок. Дело в том, что они подвержены сильным ударным нагрузкам . Впрочем, одно следует за другим: резиновая часть муфты стареет и теряет эластичность и в ней, под действием ударных нагрузок, продавливаются втулки. При этом полная замена муфты кардана является строго обязательной. В ходе осмотра привода грамотный мастер должен осмотреть кардан и фланец муфты . Последний также подвержен серьезным нагрузкам. Соединение кардана с фланцем обязательно должно быть защищено специальным сальником. Если горе-мастер решил его выбросить, аргументируя это тем, что данный элемент привода не нуждается в дополнительном уплотнителе, то необходимо настоять на обратном. Дело в том, что шлицевое соединение имеет тенденцию к сбору и накоплению грязи и мелкофракционных частиц, которые со временем изнашивают металл. Специальный уплотнитель предотвращает скапливание посторонних частиц на шлицевом соединении.

Замена подвесного подшипника и крестовины кардана в автомобилях ВАЗ

Несмотря на обилие автомобилей зарубежного производства, немалое количество автолюбителей – владельцы привычных для взгляда «Жигулей». О положительных и отрицательных качествах этой марки можно спорить долго, однако в вопросах ремонта многие объединятся – это не самый сложный процесс, но и он требует сноровки . Рассмотрим подробнее все тонкости ремонта крестовины карданного вала, а также подвесного подшипника для автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

Покупка запчастей, которые будут использоваться при ремонте – очень важный момент . Для подвесного подшипника, который планируется приобрести, важным фактором будет плавность его хода, а также степень эластичности резины. Различные сбои, «цепляние», при проверке его работы говорит лишь о том, что такой подшипник лучше отложить в сторону – работать он не будет. Резина, использующаяся в подвесном подшипнике, должна быть достаточно эластичной и мягкой. Если она будет очень жесткой, то установив карданный вал с таким подвесным подшипником, водитель столкнется с вибрацией кузова при движении. Это вызвано передачей вибрации от карданного вала. Кроме того, такая резина потребует очень скорой замены. Крестовину ВАЗ лучше всего приобрести от производителя

Также важно купить и стопорные кольца, так как старые очень быстро могут поломаться, или повредиться, из-за чего ремонт придется проводить снова

Что касается набора инструментов, который нужно применять при ремонте крестовины карданного вала на ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, то к нему можно отнести:

· ключи рожкового типа (на 12 и 13)

· торцевой ключ (на 13 и на 27)

· алюминиевая (или медная, в случае надобности) наставка на молоток

В том случае, если необходима замена подвесного подшипника карданного вала, в комплект инструментов добавляют стяжной съемник и старый фланец эластичной муфты.

Изначально следует понимать, что замена подшипника лучше всего производится на эстокаде, или же в гараже над ямой. В последнем случае, для большей простоты и удобства откручивания гаек крепления к хвостовику заднего моста, одно колесо поднимается при помощи домкрата.

Первым пунктом является снимание карданного вала ВАЗ. Для этого ключом на 13 откручиваются 2 болта, которые прикрепляют подвесной подшипник к поперечной опоре. После откручивают гайки крепления карданного вала к хвостовику заднего моста. Места крепления лучше всего поменять. Часто эти гайки крепления слишком сложно откручиваются и их разрубывают зубилом. Поэтому лучше изначально запастись комплектом гаек, чтобы заменить поломанные.

Все части кардана нужно пометить, чтобы собрать его правильно, иначе вибрации и биения кардана не избежать. Их можно ставить чем угодно – мелом, зубилом, керном. После этого происходит непосредственно замена крестовин кардана. Он устанавливается в положении «на весу», после этого выбивается чашка крестовины с помощью молотка и оправки. Оставшиеся чашки также выбивают, прочищаются проушины кардана и канавки под стопорные кольца.

Следующим шагом будет вставка шлицевого конца кардана в фланец эластичной муфты, с другого конца откручивают гайку, которая прикрепляет вилку карданного шарнира к переднему валу, при помощи ключа на 27. Вилку шарнира снимают съемником, после чего снимают и подшипник. Это делают как при помощи съемника, обрезая наружное кольцо подвесного подшипника, так и сбивая зубилом.

Устанавливаем крестовину: снимаются две чашки, крестовина кардана вправляется в проушины, после чего надевается чашка и ставится стопорное кольцо.

http://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/zamena-podvesnogo-podshipnika-na-vaz-2107.htmlhttp://semerkavaz.ru/transmissiya/zamena-podvesnogo-podshipnika-na-vaz-2107/http://ladaautos.ru/vaz-2107/kak-zamenit-podvesnoj-podshipnik-na-vaz-2107.htmlhttp://vaz-russia.com/remont/zamena-podvesnogo-podshipnika-na-vaz-2101-vaz-2107.html

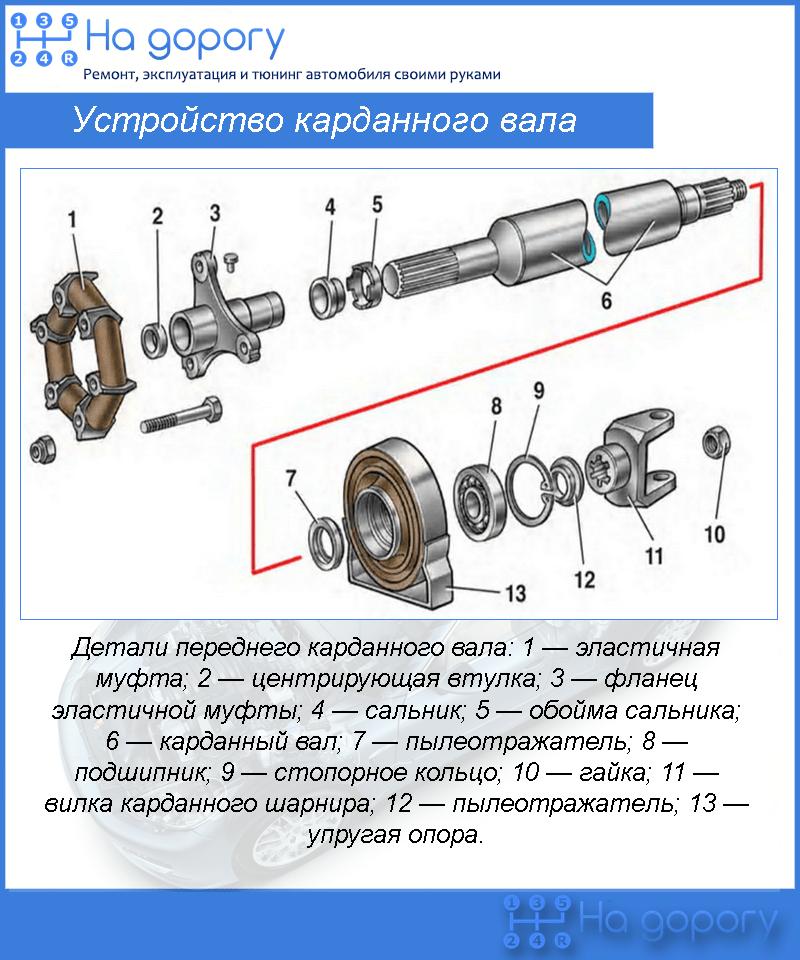

Строение и устройство карданной передачи Ваз 2104-2105-2107

ВАЗ / 2104, 2105, 2107 / ремонт / трансмиссия / карданная передача / Строение и устройство карданной передачи с крестовиной

Строение и устройство карданной передачи с крестовиной.

Инструкции по ремонту кардана ваз 2107 своими руками, этапы снятия и установки деталей карданной передачи ваз 2105, балансировка вала. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107. С 1988 года на автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальниками крестовины и более резким переходом трубы переднего карданного вала в шлицевой наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников радиально-торцевого уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали, в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать крестовины ВАЗ-2105, 2107 в вилки карданных валов ВАЗ-2101 нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборо-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

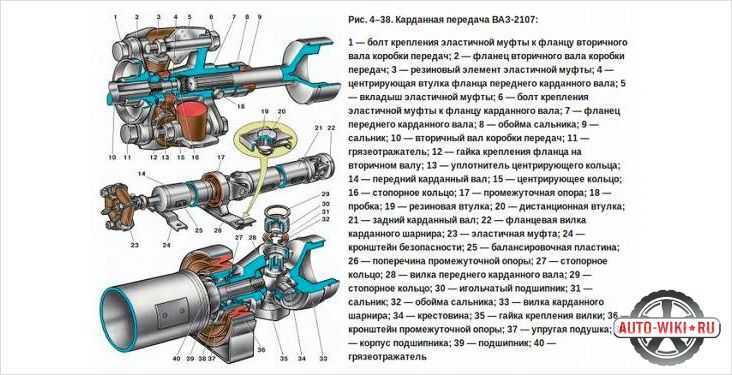

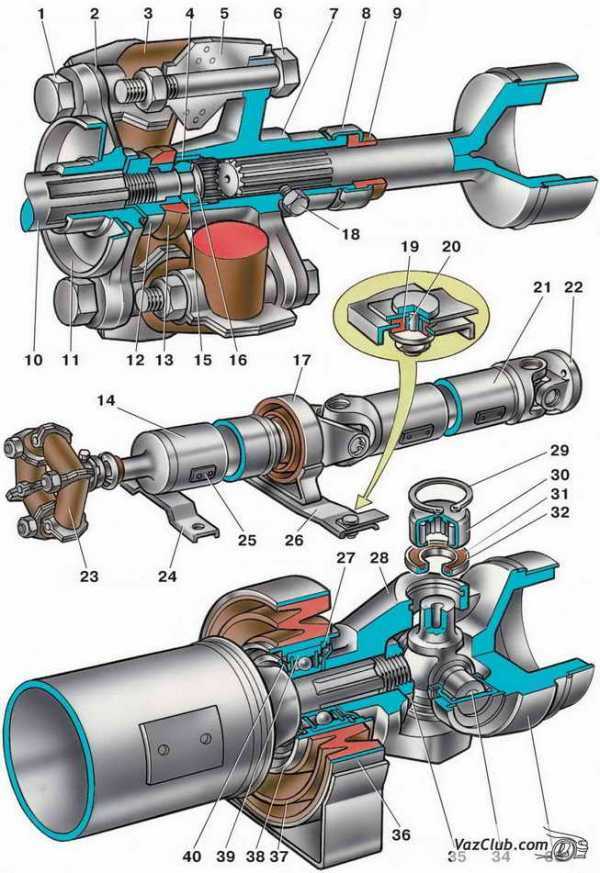

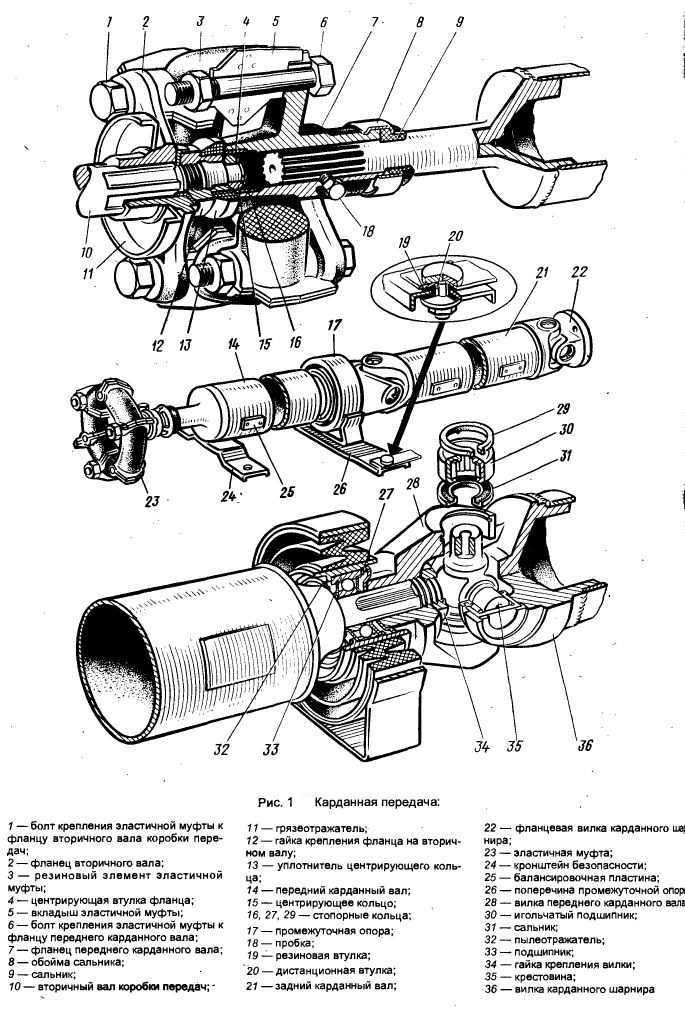

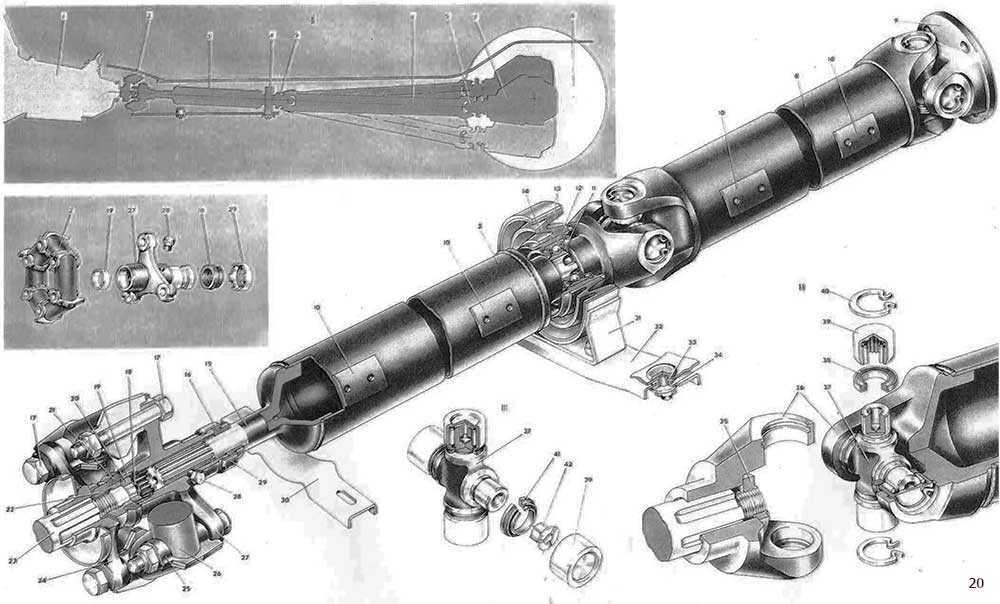

• Карданная передача
• 1 — болт крепления эластичной муфты к фланцу вторичного вала коробки передач
• 2 — фланец вторичного вала коробки передач
• 3 — резиновый элемент эластичной муфты
• 4 — центрирующая втулка фланца переднего карданного вала
• 5 — вкладыш эластичной муфты
• 6 — болт крепления эластичной муфты к фланцу карданного вала
• 7 — фланец переднего карданного вала
• 8 — обойма сальника
• 9 — сальник
• 10 — вторичный вал коробки передач
• 11 — грязеотражатель
• 12 — гайка крепления фланца на вторичном валу
• 13 — уплотнитель центрирующего кольца
• 14 — передний карданный вал
• 15 — центрирующее кольцо
• 16 — стопорное кольцо
• 17 — промежуточная опора
• 18 — пробка
• 19 — резиновая втулка
• 20 — дистанционная втулка
• 21 — задний карданный вал
• 22 — фланцевая вилка карданного шарнира
• 23 — эластичная муфта
• 24 — кронштейн безопасности
• 25 — балансировочная пластина
• 26 — поперечина промежуточной опоры
• 27 — стопорное кольцо
• 28 — вилка переднего карданного вала
• 29 — стопорное кольцо
• 30 — игольчатый подшипник
• 31 — сальник
• 32 — обойма сальника
• 33 — вилка карданного шарнира
• 34 — крестовина
• 35 — гайка крепления вилки
• 36 — кронштейн промежуточной опоры
• 37 — упругая подушка
• 38 — корпус подшипника
• 39 — подшипник
• 40 — грязеотражатель

• Крестовина карданного шарнира в сборе
• 1 — крестовина
• 2 — сальник радиально — торцевого уплотнителя
• 3 — игольчатый подшипник
• 4 — торцевая шайба
• А, В, С — уплотнительные поверхности сальника

Устройство карданной передачи а крестовины с сальником радиально-торцевого уплотнения.

vazclub.com

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 — отсутствие сигнала датчика скорости.
2. Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114

МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Источники

• http://luxvaz.ru/vaz-2114/195-datchik-skorosti-2.html
• http://nadomkrat.ru/elektrooborudovaniye/datchik-skorosti-vaz-2114

Подведем итог

Теперь можно смело констатировать о завершенном процессе замены. Как оказалось, работа не вызвала сложностей, однако потребовала запастись некоторым специальным инструментом. Приобретайте подшипники для авто LADA Granta, имеющие только качественные кондиции и от проверенных производителей, дабы иметь уверенность в своей безопасности на дороге.

Неисправность ступичного подшипника —распространенная поломка при эксплуатации технического средства. Причина преждевременного износа состоит в некачественном дорожном покрытии, агрессивном стиле вождения.

Подшипник передней ступицы

Замена ступичного подшипника выполняется самостоятельно, без специального оборудования, опыта, навыков. При условии наличия запчастей, процесс замены отнимет не более часа, без затрат на услуги автосервиса.
