Причины неисправности указателей поворотов
- Выход из строя подрулевого переключателя.
- Поломка реле поворотников.
- Неисправность кнопки аварийной сигнализации.
- Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
- Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.
Устройство
В работе поворотников участвуют:
- подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
- реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
- световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

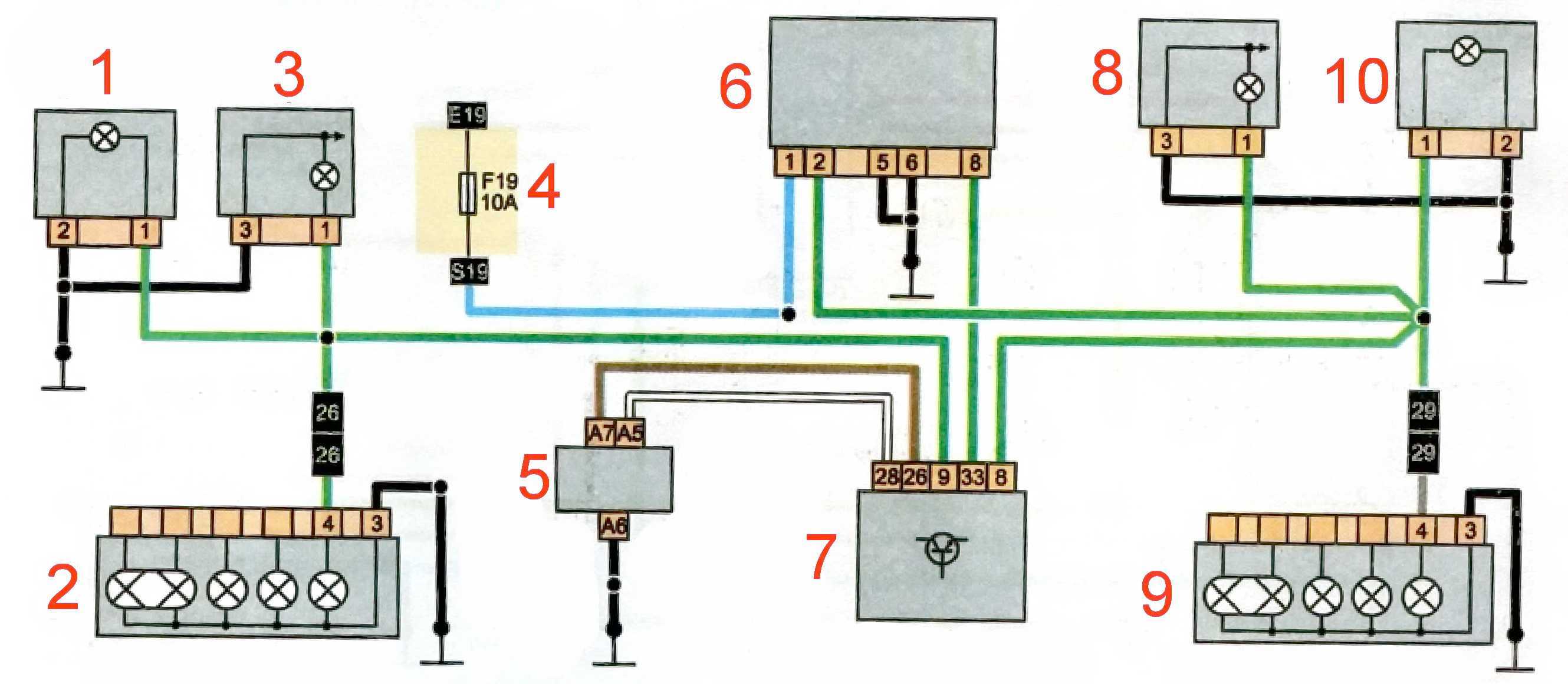

Схема включения
Простейшая схема подключения сигналов поворота.
На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.
Аварийные огни моргают или слишком быстро или медленно
Изменение частоты мигания не является распространенным явлением, но это может произойти.
- Если это произошло после замены аварийных ламп или одной из лампочек, возможно, вы установили лампу неправильного типа для вашей модели автомобиля.
- Или одна из ваших лампочек перегорела. Сгоревшая лампа может привести к тому, что индикатор начнет мигать быстрее.
Другие потенциальные проблемы, которые могут привести к изменению частоты мигания:
- Плохое заземление или подключение питания к лампам.
- Слабое соединение на выключателе сигнала поворота.
- Если индикаторы мигают быстрее, чем обычно, убедитесь, что генератор не перегружает аккумулятор.
- Если индикаторы мигают медленнее, чем обычно, возможно, на генераторе недостаточно заряда или аккумулятор автомобиля недостаточно заряжен.
при включении поворота моргает аварийка
прверь электорпроводку В таком случае почистити контакты от окислов. помогает в 70% случаев. Если не помогло кинь мне схемку электрическую я скажу куда тебе лезть. Без схемы сложно так как нужно видеть. На край скинь фотку распределительного шкафа
я машину недавно взял, так у меня вообще поворотники не пашут)))) ) чё делать?))
цепь поворотников проходит через кнопку включения аварийки, там коммутация.. . попробуй эту кнопку проверить методом замены
Гдето отвалилась масса
Что пытался сам делать? Аварийная кнопка или реле поворотов.
проверь проводку. в этом вся причина.
один раз масло менял и фильтра топливные менял такой дурдом сделал все как надо нервов потратил вагон веселое авто точно скучать некогда
такое бывает когда вместо 2х контактной ставят 1о контактную
Что делать, если постоянно горят лампочки поворотников
Проблемы возникают, несмотря на существенное повышение надежности и долговечности современных механизмов по сравнению со своими «предками». Если не горят лампочки поворотников, это свидетельствует либо о поломке реле, либо о перегорании самой лампочки. Возможна и другая ситуация, когда при включении лампа горит постоянно, а не моргает. Подобная неисправность также расценивается как нарушение правил дорожного движения.
Работа поворотников сопровождается индикацией на панели приборов и звуком динамика. Что же делать, когда контрольная лампочка горит постоянно или не горит вовсе при включении указателей поворота?
В первом случае причина в реле, которое некорректно справляется со своей работой
Чтобы оживить его, можно попробовать дедовский способ – осторожное постукивание по корпусу. Подвижный контакт мог залипнуть во включенном положении из-за износа или попадания влаги в корпус
Если такая мера помогла, то реле можно будет пользоваться еще некоторое время. К сожалению, данный дефект обычно повторяется. Нужно задуматься о замене детали.
Если постукивание не помогло,надо искать проблему в ослабшем контакте разъемов проводки или в блоке предохранителей. Плохой контакт приводит к существенному увеличению сопротивления цепи и не позволяет правильно срабатывать электронному ключу, фиксирующему время переключений.
Во втором случае, когда не горит лампочка поворотника, нужно пройти по всей электрической цепи. Первым стоит предохранитель. Если он перегорел, ставим новый. Частая замена предохранителей говорит о проблемах в проводке или об использовании лампочек неподходящей мощности. Затем определяем работоспособность собственно лампочки (ее можно подключить напрямую к аккумулятору). И последним этапом проверяем реле. Самый простой способ – замена на другой элемент, заведомо исправный.
Когда лампочка горит постоянно, а не мигает, можно сразу заподозрить выход из строя реле. Ремонт электромагнитных тепловых механизмов заключается в зачистке контактов и смазке подвижной части. Как правило, они выполнены в разборном корпусе и позволяют осуществить подобные процедуры. Электронный аналог обычно неразборный, поэтому его проще заменить. Он располагается в блоке предохранителей под капотом автомобиля или под передней панелью.
Виды неполадок и методы устранения
Указатель поворота правильно работает, если соблюдены следующие показатели:
- наличие включенного зажигания обеспечивает рабочий режим;
- передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
- сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.
Мигание с определенной частотой
Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:
Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.
Лампочка для поворотника
Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне
Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением
Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.
Не горит
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.
Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

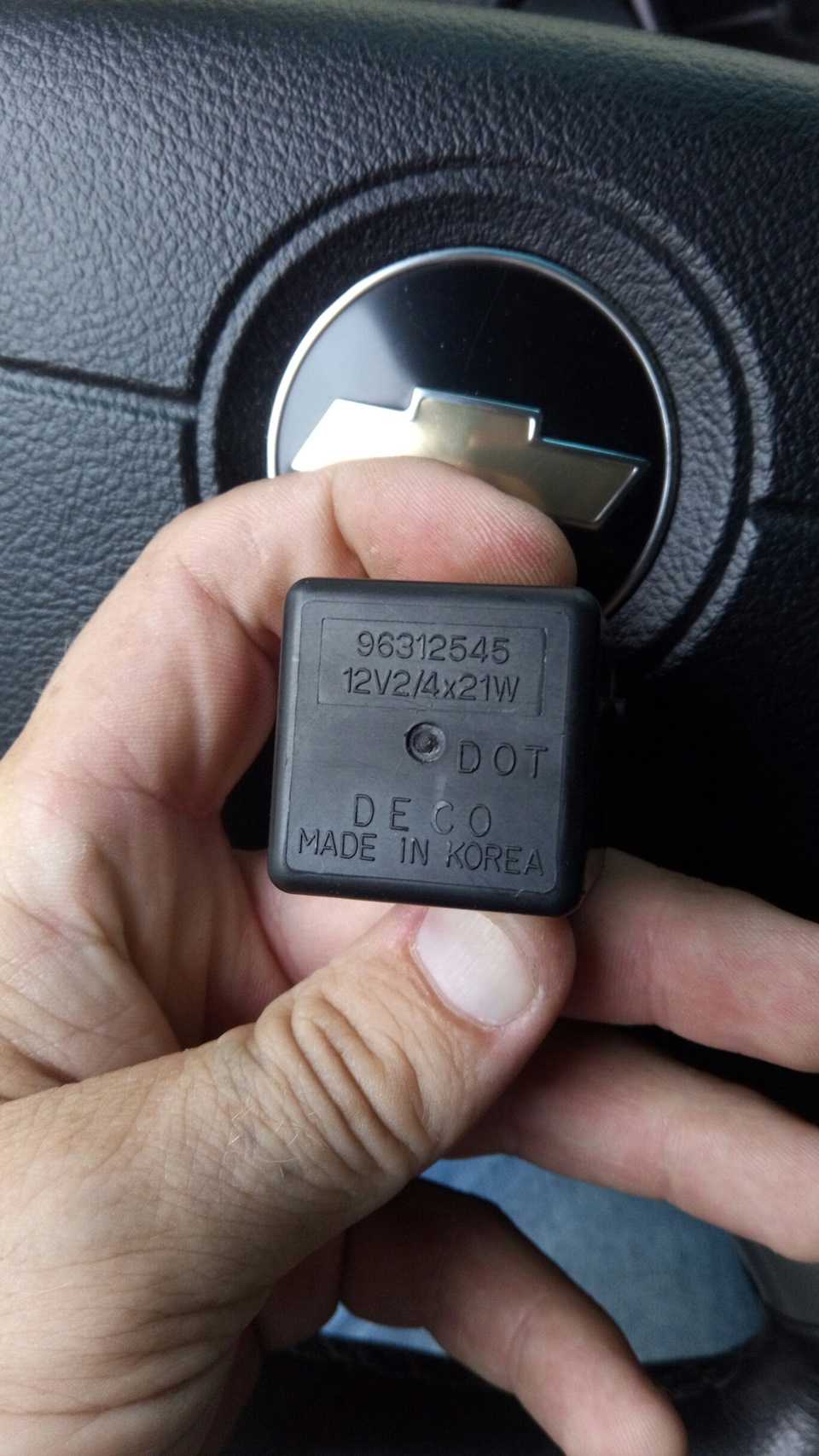

Реле
Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.
Переключатель поворотов
Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.
Блок предохранителей Приора
Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.
Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.
Другие неисправности поворотников
Что касается других проблем, кроме реле можно выделить: перегорание ламп, причем как основных, так и повторителей поворотов, неисправность светодиодных «лент», неисправность переключателя поворотов на рулевой колонке, неисправность индикаторных ламп на панели приборов, проблемы с выключателем аварийной сигнализации, выход из строя управляющих блоков и т.д. Основные симптомы, позволяющие локализовать неисправность:
- если аварийная сигнализация работает, но поворотники не активны, тогда высока вероятность неисправности переключателя поворотов;
- поворотники работают, но аварийная сигнализация не включается, это может происходить по причине неисправности кнопки аварийной сигнализации;
- поворотники и аварийка не работают — неисправность реле поворотов, плохой контакт, перегорание предохранителей и т.д.;
- индикаторы поворотов мигают на панели чаще, чем обычно — короткое замыкание проводки или ламп поворотов;
- индикаторы на панели приборов мигают с меньшей частотой – произошел обрыв проводки, идущей к лампам указателя поворота, перегорели сами лампы, проблемы с контактом в области установки ламп или разъемах, выход из строя светодиодов и т.п.
Не трудно догадаться, что причин также может быть много, начиная с повреждения проводки и заканчивая попаданием влаги. При этом на практике проблемным часто оказывается переключатель поворотов на рулевой колонке. Для его замены потребуется снять пластиковый кожух рулевой колонки.
Если же рассматривать лампочки и проводку, могут возникнуть сложности с тем, что данная система на многих авто также отвечает за габаритные огни. Это значит, что проводка проложена по салону, а лампы стоят на крышке багажника.
Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов. Если же на авто стоят диоды, лучше их сразу менять.
Также добавим, что отдельного внимания может требовать и выключатель аварийной сигнализации. Часто бывает так, что при включении левого или правого поворота, мигают все лампы сразу. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки.
Также в списке неполадок, при возникновении которых не горят поворотники, отмечают выход из строя блока управления. Такой блок устанавливается на современные авто отдельных марок.
Преимуществом системы является постоянный контроль, при перегорании ламп или отказах блок фиксирует ошибку и уведомляет водителя. Однако ремонт такой системы сложнее и дороже. Необходима компьютерная диагностика, расшифровка ошибки и т.д.
Еще можно выделить перегорание предохранителей системы поворотников и аварийной сигнализации. В этом случае может показаться, что достаточно заменить предохранитель. На самом деле, предохранители редко перегорают без причины, то есть все равно необходима углубленная диагностика. В противном случае поворотники могут снова отказать в самый неподходящий момент.
Сигналы поворота не мигают
Если аварийные огни и указатели поворота горят, но не мигают, сначала проверьте, не перегорела ли лампа. Это самая распространенная причина. Если нет, возможно, вы имеете дело с неисправным реле аварийки или плохим переключателем указателя поворота. При необходимости выполните следующие проверки цепи:
Проверьте, не перегорел ли предохранитель цепи.
- Убедитесь, что соединения цепи не ослаблены, не подвержены коррозии и не отсоединены.
- Осмотрите жгут проводов или клеммы для задней части цепи.
- Проверьте исправность соединения между переключателем указателя поворота и замком зажигания.
- Проверьте подключение со стороны питания к переключателю указателя поворота на наличие плохого контакта или размыкания.
- Наконец, проверьте на обрыв или короткое замыкание в цепи лампы.
Почему не работают поворотники на автомобиле
Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.
В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить
Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное
Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает
Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы
Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.
Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.
В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).
Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.
Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле
Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.
Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.
Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.
Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.
Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.
Ищем поломку своими руками
Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.
Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.
Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.
Подрулевой переключатель
Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.
Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.
https://youtube.com/watch?v=V9vJUmctuiU

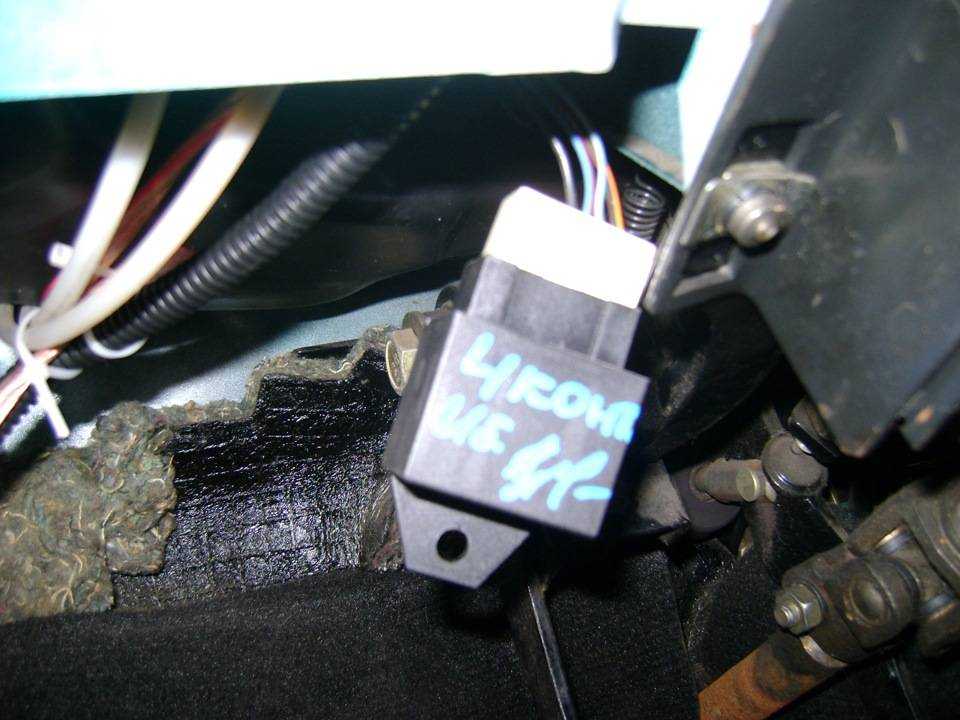

Где находится и как проверить реле поворотников
Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.
Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.
Аварийка
Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.
Что делать если перестала работать аварийка
Оптика играет важную роль при управлении автомобилем — любая неисправность огней может создать аварийную ситуацию на дороге. Не являются исключением и поворотные огни, которые используются как для обозначения направления поворота, так и при аварийном освещении. Именно о поворотниках мы сегодня поговорим в данной статье, а если быть точнее – об их неисправностях.
Устройство поворотных огней довольно простое – к лампам подводятся провода через предохранитель и реле. Реле включается кнопкой аварийной сигнализации или подрулевым переключателем. Как правило, на каждое направление поворота устанавливается отдельное реле, и отдельное на аварийку. Признаки неисправности различаются в каждом отдельном случае.
Не работают поворотники
Самой распространённой причиной неисправности поворотников является выход из строя самих ламп. В таком случае понижается сопротивление цепи, вследствие чего частота работы реле резко сокращается – это можно заметить сразу же после выхода лампы из строя. Что делать, если это произошло во время движения:
- Найдите место для остановки, чтобы не создавать помех движению
- Включите поворотник и посмотрите, какая из трёх ламп вышла из строя
- Выкрутите лампочку и проверьте целостность нити накаливания
- При необходимости замените лампу. Лампы продаются в каждом магазине и универсальны почти для всех автомобилей – будь то ВАЗ или иномарка.
Если же не работает вся сторона поворота, то нужно искать неисправность среди предохранителей, реле и проводки. Если вы совсем не разбираетесь в электрике – рекомендуем изучить азы, просмотрев статьи, фото и видео об использовании мультиметра.
Не работает аварийка
Основной причиной неисправности аварийки является выход из строя реле и предохранителей. Иногда это случается и по причине некачественной установки аварийной сигнализации, поскольку её работа привязывается к данным огням (в некоторых случаях «сигналка» подключается к габаритным огням).
Выход из строя аварийной световой сигнализации не является настолько критичным, как выход из строя поворотных огней. Тем не менее, в случае неисправности автомобиля в ночное время на неосвещённых участках дорог – аварийка сильно обезопасит положение.
Алгоритм действий при неисправности аварийной световой сигнализации такой же, как и с поворотниками за исключением того, что проверку лампочек можно не выполнять – одновременный выход из строя всех 6 лампочек не возможен.
(1 оценок)Загрузка…
Самостоятельный ремонт
Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.
Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).
Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.
Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.
Блок старого образца
Верхний блок
p, blockquote 9,0,0,0,0 —>
| 1 | 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8А Указатели поворота |
| 4 | 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8А Аварийная сигнализация |
| 6 | 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16А Прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16А Резерв |
Нижний блок
p, blockquote 11,0,0,0,0 —>
| 1 | 16А Противотуманные фары |
| 2 | 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8А Подсветка комбинации приборов |
| 4 | 8А Задние противотуманные фонари |
| 5 | 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8А Левая фара (ближний свет), электро корректор фар |
| 8 | 8А Правая фара (ближний свет), электро корректор фар |
| 9 | 16А Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16А Правая фара (дальний свет) |
Блок нового образца
Обозначение
Верхний блок
p, blockquote 15,0,0,0,0 —>
| 1 | 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийная световая сигнализация |
| 3 | 15А Выключатель «массы» (на автобусах), магнитола |
| 4 | 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10А Реле фар, АБС (для автобусов) |
| 6 | 10А Сигналы торможения |
| 7 | 20А Звуковые сигналы, прикуриватель |
| 8 | 20А Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15А Электродвигатель дополнительного отопителя |
| 10 | 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А Система управления двигателем и топливный насос |
| 13 | 10А Указатели поворота |
p, blockquote 16,0,0,0,0 —>
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10А Подсветка приборов, переключателей и прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
Что в итоге
Прежде всего, перед каждой поездкой желательно проводить проверку светотехнического оборудования автомобиля. Как только выявлены признаки и симптомы неисправности системы поворотной и аварийной сигнализации (например, часто моргает или не горит поворотник), необходимо точно определить причину и устранить неполадки.
Также, чтобы не испытывать сложностей в дальней дороге, желательно держать в запасе и всегда под рукой запасные лампы поворотников и повторителей поворота, лампы стоп-сигналов, лампы головного света, а еще мультиметр для проверки, запасные предохранители, реле, разъемы и провода
Еще при езде следует обращать внимание на то, как работают индикаторы на панели приборов, какова частота их срабатывания и т.д.. В качестве итога отметим, что исправность оборудования автомобиля является обязательным условием для продолжения эксплуатации
По этой причине каждому водителю необходимо не только проводить плановые проверки и диагностику, но и быть готовым к аварийной ситуации, когда тот или иной элемент неожиданно выходит из строя.
В качестве итога отметим, что исправность оборудования автомобиля является обязательным условием для продолжения эксплуатации. По этой причине каждому водителю необходимо не только проводить плановые проверки и диагностику, но и быть готовым к аварийной ситуации, когда тот или иной элемент неожиданно выходит из строя.
