Рулевое упр. НИВА и Лада 4х4

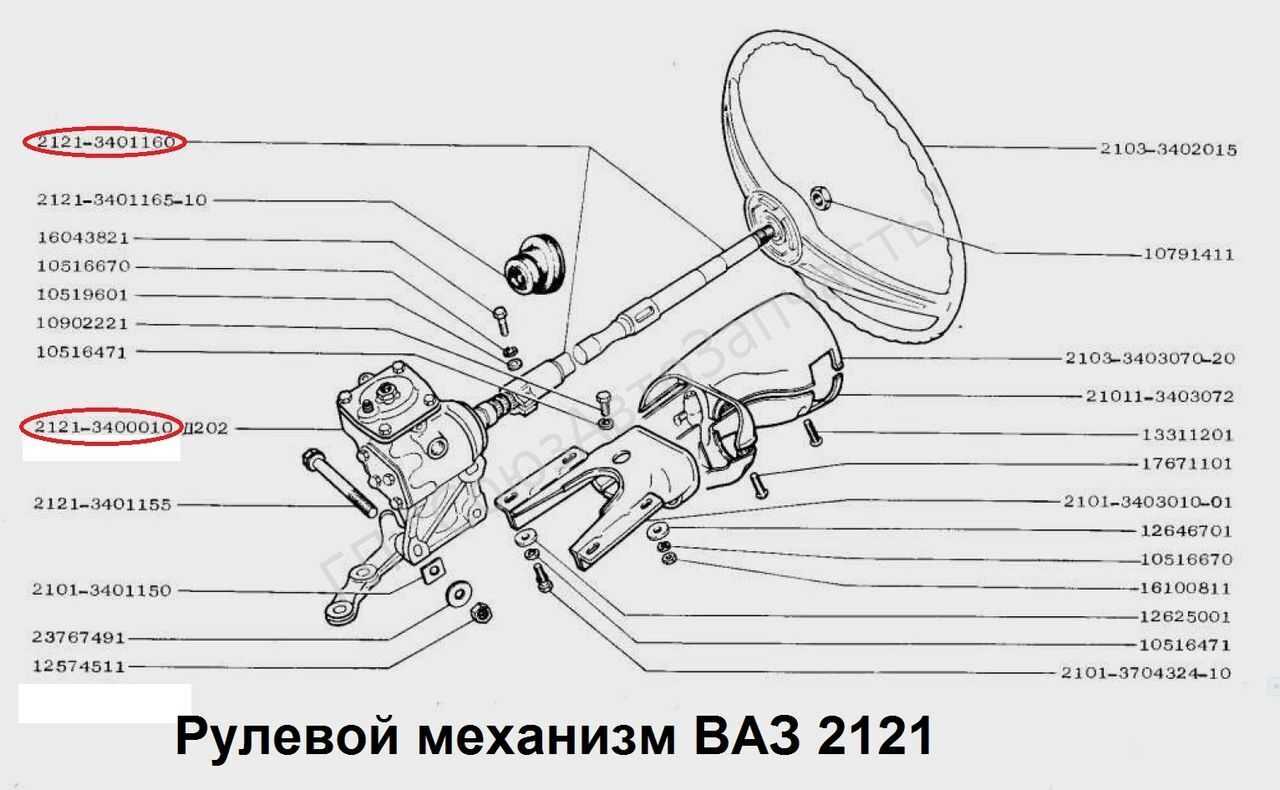

Рулевое управление ВАЗ 21213 «Нива» – с механической связью, без усилителя. Рулевой механизм – глобоидальный червяк – двухгребневой ролик, передаточное число редуктора – 16,4. Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков. Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике – правая резьба, на наружном – левая. На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги может увеличиваться или уменьшаться, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами.
На некоторых модификациях а/м ВАЗ 21214 «Нива» и на а/м «Лада 4х4» применяется рулевое управление с гидроусилителем. В состав подобного рулевого управления входят: рулевой механизм типа «винт-шариковая гайка» со встроенным гидроусилителем, масляный насос лопастного типа, бак масляный и шланги высокого и низкого давления.

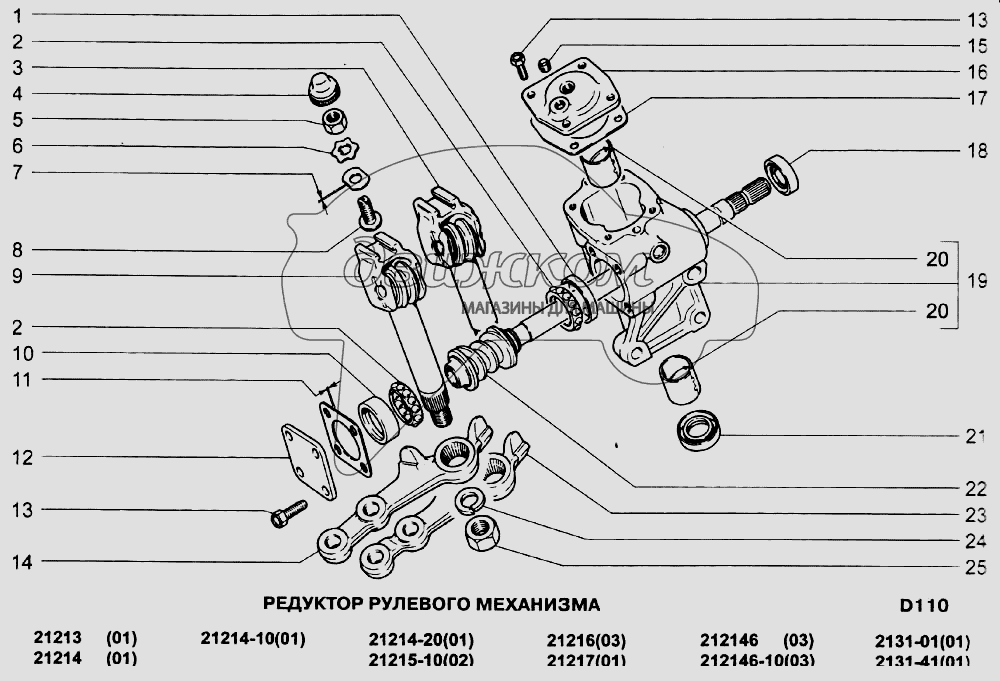

а/м ВАЗ 21213, 21214 и 2131 (без ГУР)
Схема а/м ВАЗ 21214 ( с ГУР) и «Лада 4х4»
Показать Сбросить фильтр
Ремонт и сборка
Правильное и своевременное обслуживание рулевого редуктора — залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать
При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики
Ремонт рулевого редуктора
Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.
Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку
Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей
Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

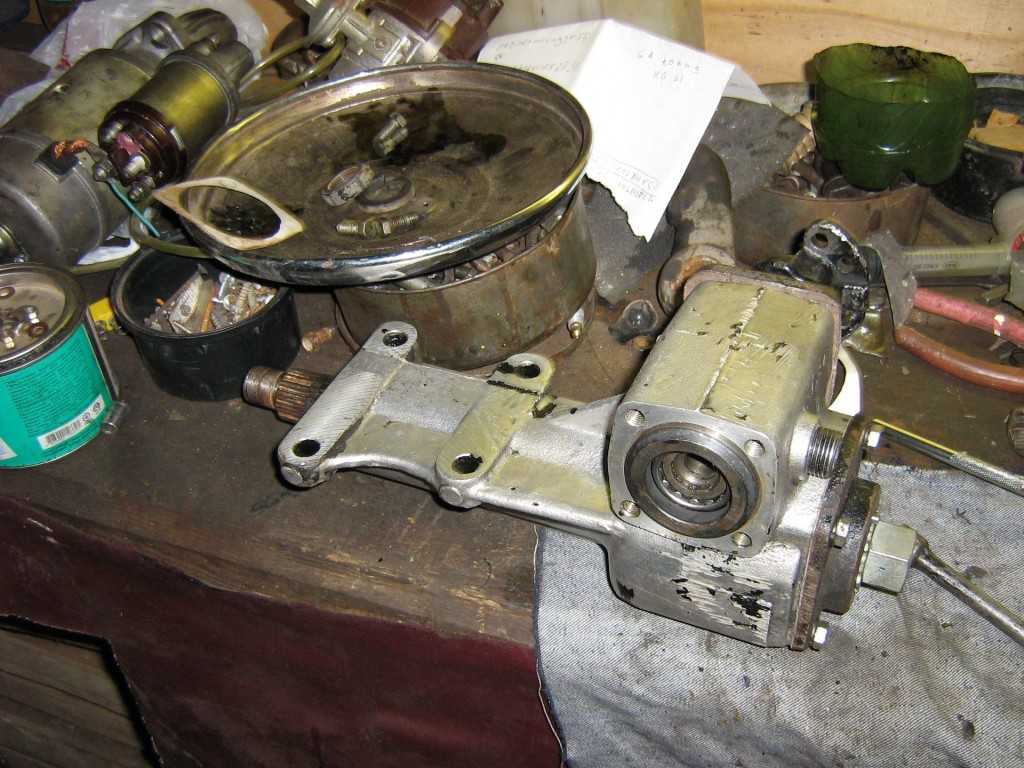

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после — снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.
При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке — прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.
Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Монтируем сошку, максимально затянув гайку
Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности
Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.
Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет — десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.
Возможные неисправности рулевого управления и методы устранения
Причина неисправности
Метод устранения
Увеличенный свободный ход рулевого колеса
Ослабли болты крепления картера рулевого механизма
Затяните гайки
Ослабли гайки шаровых пальцев тяг
Проверьте и затяните гайки
Увеличенный зазор в шаровых шарнирах рулевых тяг
Замените наконечники или рулевые тяги
Увеличенный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор
Увеличенный зазор в зацеплении ролика с червяком
Отрегулируйте зазор
Слишком большой зазор между осью маятникового рычага и втулками
Замените втулки или кронштейн в сборе
Увеличенный зазор в подшипниках червяка
Отрегулируйте зазор
Ослабли болты крепления промежуточного вала к валу червяка или к верхнему валу рулевого механизма
Затяните болты
Тугое вращение рулевого колеса
деформация деталей рулевого привода
Замените деформированные детали
Неправильная установка углов передних колес
Проверьте установку колес и отрегулируйте
Нарушен зазор в зацеплении ролика с червяком
Отрегулируйте зазор
Перетянута регулировочная гайка оси маятникового рычага
Отрегулируйте затягивание гайки
Низкое давление в шинах передних колес
Установите нормальное давление
Повреждение деталей шаровых шарниров
Проверьте и замените поврежденные детали
Отсутствует масло в картере рулевого механизма
Проверьте и долейте. При необходимости замените сальник
Повреждение подшипников верхнего вала рулевого управления
Замените подшипники
Шум (стуки) в рулевом управлении
Увеличенный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор
Ослабление гаек шаровых пальцев рулевых тяг
Проверьте и затяните гайки
Увеличенный зазор между осью маятникового рычага и втулками
Замените втулки или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага
Отрегулируйте затягивание гайки
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка
Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг
Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага
Проверьте и затяните гайки болтов
Ослабление гаек крепления поворотных рычагов
Затяните гайки
Ослабление болтов крепления промежуточного вала рулевого управления
Затяните гайки болтов
Самовозбуждающееся угловое колебание передних колес
давление в шинах не соответствует норме
Проверьте и установите нормальное давление
Нарушены углы установки передних колес
Проверьте и отрегулируйте углы установки колес
Увеличенный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор
дисбаланс колес
Отбалансируйте колеса
Ослабление гаек шаровых пальцев рулевых тяг
Проверьте и затяните гайки
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага
Проверьте и затяните гайки болтов
Нарушен зазор в зацеплении ролика с червяком
Отрегулируйте зазор
Увод автомобиля от прямолинейного движения в какую-либо одну сторону
Неодинаковое давление в шинах
Проверьте и установите нормальное давление
Нарушены углы установки передних колес
Проверьте и отрегулируйте углы установки колес
Различная осадка пружин передней подвески
Замените непригодные пружины
Деформированы поворотные кулаки или рычаги подвески
Проверьте кулаки и рычаги, негодные детали замените
Неполное растормаживание одного или нескольких колес
Проверьте состояние тормозной системы
Неустойчивость автомобиля
Нарушены углы установки передних колес
Проверьте и отрегулируйте углы установки колес
Увеличенный зазор в подшипниках передних колес
Отрегулируйте зазор
Ослабление гаек шаровых пальцев рулевых тяг
Проверьте и затяните гайки
Слишком большой зазор в шаровых шарнирах рулевых тяг
Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага
Проверьте и затяните гайки болтов
Увеличенный зазор в зацеплении ролика и червяка
Отрегулируйте зазор
деформированы поворотные кулаки или рычаги подвески
Проверьте кулаки и рычаги; замените деформированные детали
Утечка масла из картера
Износ сальника вала сошки или червяка
Замените сальник
Ослабление болтов, крепящих крышки картера рулевого механизма
Затяните болты
Повреждение уплотнительных прокладок
Замените прокладки
Инструменты:
Кнопка сидит как на своем месте. Тоже самое было проделано со второй кнопкой. Ну а теперь можно грунтовать, красить и под лак.
Покрашенные корпуса кнопок руля Часть дела сделана. Из полости слива жидкость по шлангу поступает к радиатору гидроусилителя руля, где происходит ее охлаждение. Далее гидравлическая жидкость поступает в бачок. При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе. Гидроусилитель рулевого управления ВАЗ Нива 1 — насос гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 — болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6 — радиатор ГУР; 7 — шланг отвода жидкости из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг подвода жидкости к радиатору; 12 — рулевой механизм Рулевой вал — двухзвенный, состоит из верхнего вала рулевого управления и промежуточного.
Верхний вал вращается на двух подшипниках, установленных в трубе кронштейна вала. На верхнем шлицевом конце вала самоконтрящейся гайкой закреплено рулевое колесо. Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом винта рулевого механизма, верхний — с верхним рулевым валом.
Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Снятие боковой рулевой тяги Шевроле Нива — Вывешиваем и снимаем колесо. Для снятия правой боковой тяги поворачиваем руль до упора влево. Аналогично снимаем левую боковую рулевую тягу. Замена грязезащитных колпачков и наконечников рулевых тяг — Грязезащитные колпачки и наконечники рулевых тяг ВАЗ Нива можно заменить не снимая их.
Детали и расходники:
Для на глядности эти операции выполняем на снятой тяге. Очищаем шаровой шарнир от старой смазки и грязи.
Шлицевой отверткой разжимаем хомут. Регулируем на конечники так, чтобы тяга осталась такой же длины, как до ремонта.
Кожаная оплетка от АВТОПРОФИ на руль Шевроле Нива…
Заменив на конечники, проверяем схождение колес. Снятие средней рулевой тяги Шеви Нива — Вынимаем шплинт и отворачиваем гайку крепления средней тяги к маятниковому рычагу. Снятие рулевой колонки Шевроле Нива — Устанавливаем передние колеса в положение прямолинейного движения автомобиля.
Отсоединяем от выключателя зажигания колодку жгута проводов и колодку проводов катушки АПС.
У руля на Шевроле Нива имеются и свои недостатки, из которых стоит выделить: Попробуем решить все вышеперечисленные проблемы с рулевым колесом Шевроле Нивы. С помощью специальной кожаной или дерматиновой ткани, которая носит название оплетка, накрывается окружность баранки, тем самым делая руль толще и, самое главное, приятнее на ощупь.
Ведь дело не только в приятности ощущения руля, известно, что тонкий обод руля гораздо сложнее вращать, нежели толстый.
Это возникает по причине малого радиуса соприкосновения с рукой. Также тонкая конструкция руля имеет возможность непреднамеренного выскальзывания из рук, что обуславливает возникновение аварийной ситуации. Но об этом мало кто задумывается, а зачастую водители вносят корректировки в руль для улучшения дизайна интерьера автомобиля.
Итак, для начала подбирается соответствующая оплетка, так как каждая модель авто отличается диаметрами баранок. Шевроле Нива имеет размер рулевого колеса, который равен 40 см, поэтому для этого необходима оплетка с обозначением L. Теперь стоит определиться с материалом оплетки, так как они бывают и кожаные и дермантиновые.
Здесь стоит выбирать в зависимости от располагаемых финансов.
Но стоит заметить, что лучшим вариантом является именно кожаное изделие, так как его функциональные особенности на порядок выше по сравнению с дешевыми модификациями. Оплетка устанавливается даже без необходимости извлечения руля, поэтому монтаж ее своими руками довольно прост. Для начала необходимо приобрести материал, и после приступать к работе: Шов располагается во внутренней части руля.
После выполнения работ должно получиться так: Если не получается с первого раза, то можно снять нитки и попробовать по-новому. Накладка в комплекте содержит специальные нитки из лавсана, что делает конструкцию более прочной.
Стоимость комплекта составляет около рублей, но это если кожаный материал.
Замена реактивных тяг
Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:
- молоток;
- пара накидных ключей на 19;
- металлическую щетку для очистки резьбы;
- монтажная лопатка;
- жидкость WD-40.
Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.
Порядок выполнения работ:
- Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
- Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
- Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
- Установить новую тягу и прикрутить ее с верхней стороны.
- Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.
Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.
Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.
Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.
На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.
Замена втулок производится на снятых штангах.
Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.
Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.
После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.
