Порядок регулировки рулевого редуктора автомобиля Газель

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

• Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
• Механизм поворота.
• Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

• Распустить крепления передних колес
• Вывесить передний мост, подставить опору.
• Выбить тяги.
• Снять редуктор вместе с сошкой.

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

• Проверка наконечников тяг.
• Регулировка развала-схождения.
• Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Как поставить гидроусилитель руля на газель

Установка ГУР на Волги 3110 и 3102 с «десяточной» панелью приборов предполагалась штатно. Но на часть автомобилей на заводе устанавливалось обычное рулевое управление. Установка системы на Волгу со старой панелью приборов дороже на стоимость рулевой колонки. Установка системы ГУР занимает 8 часов. Для установки используются следующие материалы:

Наименование	Количество
редуктор ГУР	1
насос ГУР	1
болты насоса с шайбами гровер	2
кронштейн насоса	1
болты кронштейна насоса с шайбами гровер	3
шланги, комплект	1
комплект штуцеров и болтов на штуцера на редуктор и насос	1
медные шайбы 16 и 14	4
бачок с фильтром	1
кронштейн бачка (плюс болты для его крепления)	1
болты редуктора M12 (штатные коротки)	2
тяга сошки	1
тяги рулевой трап. для трапеции с ГУР	2
рычаги поворотные для трапеции с ГУР	2
рычаг сошки для ГУР	1
хомуты	4
масло 2 литра	1
ремень поликлиновый длинный	1

В устанавливаемые редукторы ГУР обязательно монтируется втулка высокого давления. Установка втулки обеспечивает работоспособность редуктора в течение 100 тыс. км и более. Перед установкой редуктора и насоса в них устраняются слабые места конструкции, производится дефектовка, регулировка и качественная сборка.

Для членов клуба «ГАЗклуб» и авторушников скидка.

Установка системы ГУР занимает 4 часа. Для установки используются следующие материалы:

ГАЗ Соболь Баргузин › Бортжурнал › Рулевой редуктор ШНКФ

Вот не дает мне покоя рулевой редуктор, течет как не хорошая женщина… Но и менять его цена кусается… Опять же картина под капотом заставляет предпринимать действия…

Ремкомплект в городе нашем стоит 2500 рублей под заказ неделя… Заказал в интернет магазине за 900 рублей и через 3 дня он у меня А на штрафстоянке наблындил подопытного)) Отмыл и понеслась! Ничего особо сложного, открыл и поменял все колечки и резинки, не стал менять только ту пару которая внутри поршня на винте, так как начитался про сложности в закатывании шариков, да и второпластовые кольца на остальных деталях без выработки, течь была с сальника крышки, но требовалась регулировка и раз уж есть ремкомплект и снятый редуктор то заменил уплотнения. Для регулировки изготовил ключ под эксцентрики и по инструкции из руководства отрегулировал люфты в подшипниках, и паре рейка сошка. Завтра буду пробовать ставить, посмотрим что из этого выйдет)

>Бачок и шланги гидроусилителя руля ГАЗ-3302

Снятие насоса

Приподнимаем и устанавливаем на опоры переднюю часть автомобиля.

Снимаем брызговик двигателя

Сливаем жидкость из системы гидроусилителя (смотрим статью – Замена масла в гидроусилителе ГАЗ-2705

Снимаем ремень привода вспомогательных агрегатов (смотрим статью – Замена ремня приводов агрегатов

Ослабляем затяжку хомута верхнего шланга насоса

Отсоединяем верхний шланг

Отворачиваем гайку штуцера крепления нижнего шланга, удерживая гайку вторым ключом

Отведите шланг от насоса.

Выверните два болта крепления насоса

Если нужно снять кронштейн, то выворачиваем три болта его крепления

Устанавливаем насос и все снятые детали в обратном порядке

После установки заполняем гидрожидкостью систему и прокачиваем систему.

Промывка расходного и предохранительного клапанов насоса гидроусилителя

Очищаем снаружи насос от грязи.

Ключом на 24 отворачиваем пробку-заглушку, расположенную над выходным отверстием насоса. (Для наглядности показано на снятом насосе.)

Извлекаем пружину расходного клапана.

Чтобы не вытекало масло, и внутрь насоса не попала грязь, устанавливаем на место пробку-заглушку

Тонкой отверткой, аккуратно вынимаем из золотника резиновую манжету.

Обернув в тонкий картон или кусок наждачной шкурки корпус золотника, и аккуратно зажав его в тисках, ключом на 10 отворачиваем седло золотника.

Освобождая от тисков корпус золотника, держите его вертикально, чтобы не потерять мелкие детали клапана.

Вынимаем из корпуса золотника шарик, направляющий стержень и пружину

Промываем все детали в бензине и обдуваем сжатым воздухом (от насоса или компрессора).

Собираем золотник и устанавливаем его на место в обратной последовательности.

С гура на без гура. — бортжурнал ГАЗ Соболь 2003 года на DRIVE2

Соболь у меня — машина на каждый день. А значит останавливаться на ремонт не может. Он и вахта и техничка и персональный. Многолик. Ремонтируется в один день. В очередной раз потёк гур. Решил в этот раз кардинально его перетряхнуть. А так как замена резинок помогает на квартал, решил в этот раз использовать и токаря. С токарем отношения сложные, его нужно уговаривать. Да к тому же и работы у него всегда не в проворот. Поэтому ремонт гура ожидаемо затянется не на один день. А ездить нужно каждый день. Поэтому ставлю колонку от газели. Вроде один завод- вдруг состыкуется… В лёгкую не состыковалось((

Полный размер

Полный размер

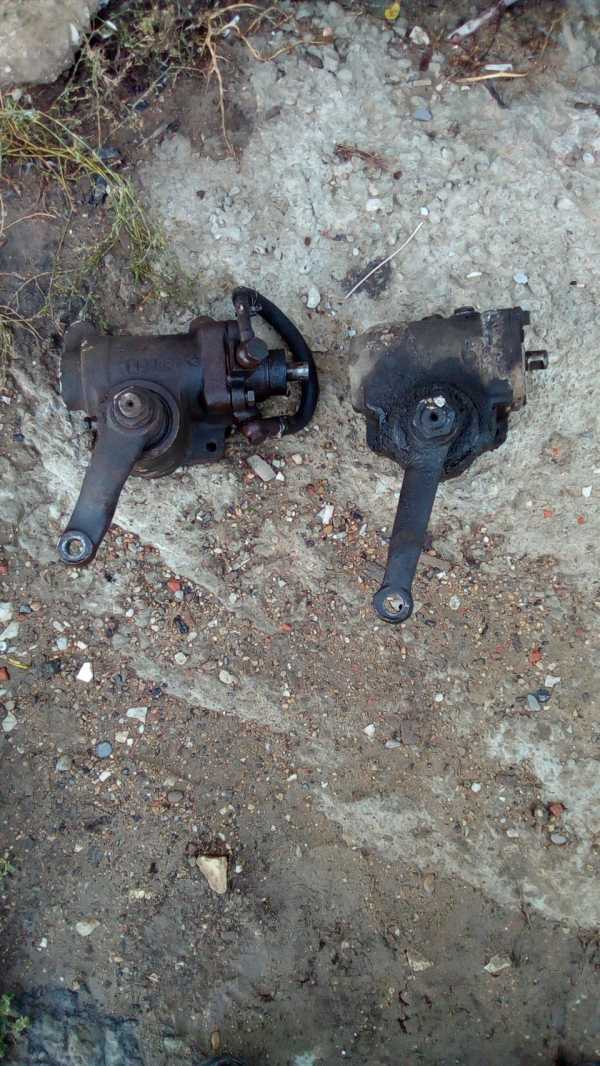

Колонки разные

Полный размер

Кронштейны под них тоже.

Полный размер

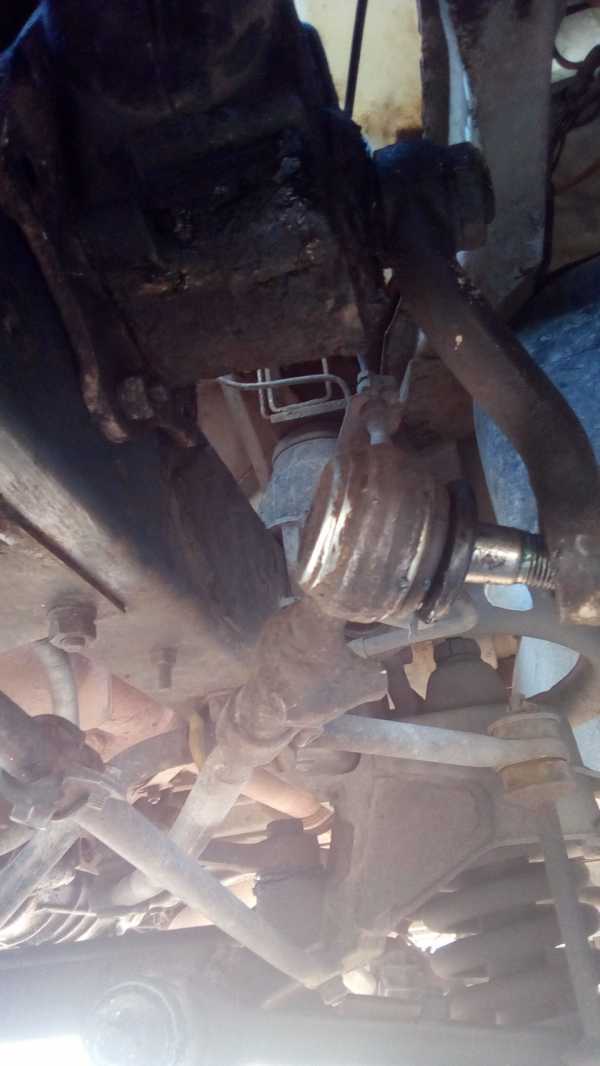

Не совпадают плоскости сошки и тяги.

Полный размер

Нагрел резаком, перегнул, изменил плоскости отверстий.

Полный размер

Нагрели резаком, отстучали кувалдочкой.

Начал выравнивать тягу.

Полный размер

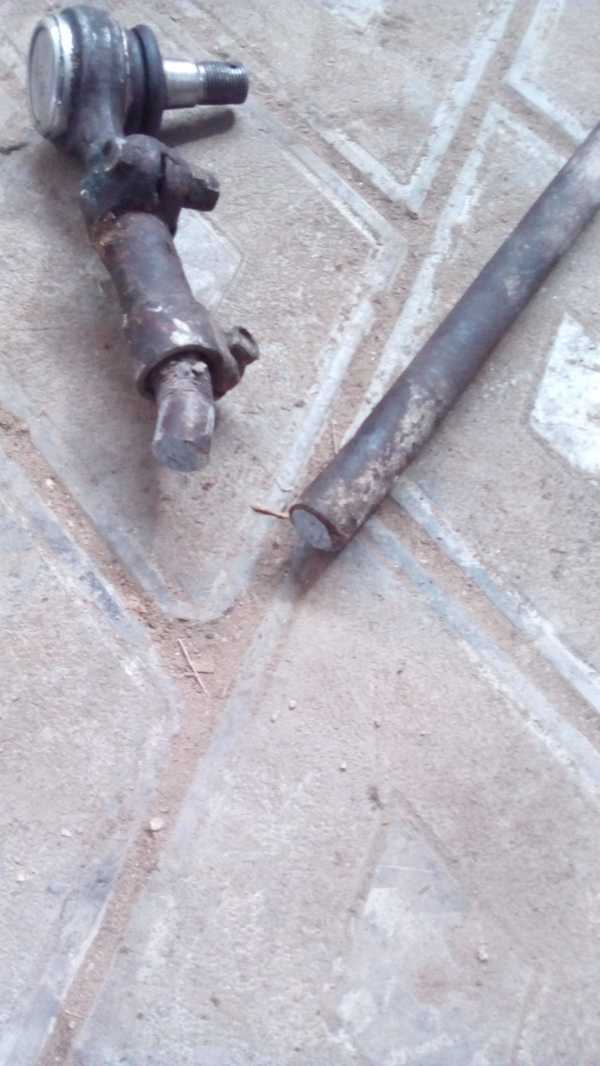

Сломал, пока выгибал.

Полный размер

Заодно укоротил по месту

Полный размер

Добавил трубку для надёжности

Осмотр и определение дефектов

Внимательно осмотрите содержимое и запомните (можно сделать фотографию) что где и как стояло (большее внимание нужно обратить на положение цилиндра). Можно покрутить шкив ГУРа и аккуратно пинцетом проверить, как двигаются лопасти в пазах вала

Все части должны вытаскиваться без усилий, так как ни каких фиксаций они не имеют, но центральная ось закреплена жёстко, она не снимается.

Осматриваем вал с обратной стороны, части (корпус ГУРа и стенка крышки) прикасающихся к ним, на предмет задиров или проточин, у меня всё идеально.

Теперь всё внутренне хозяйство извлекаем на «чистую» ветошь и начинаем его изучение.

Внимательно исследуем вал, все пазы у него имеют очень острые края со всех сторон. Одна из торцевых сторон каждого паза имеет выраженную заточенность внутрь, что при передвижении лопатки внутри паза при постоянном уклоне к этой стороне сильно затруднит её ход (это может быть первой составляющей плохой работы ГУРа). Боковые части пазов вала, так же «заточены», это можно почувствовать, если провести пальцем в разные стороны по торцевой (внешней окружности), а так же по боковым частям вала в разные стороны. В остальном вал идеален, ни каких изъянов и зазубрин не имеет.

Регулировка рулевого редуктора Газели с гидроусилителем и без

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

• Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
• Механизм поворота.
• Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Устройство рулевого управления ГАЗ

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

• Распустить крепления передних колес
• Вывесить передний мост, подставить опору.
• Выбить тяги.
• Снять редуктор вместе с сошкой.

Рулевой механизм Газели

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

• Проверка наконечников тяг.
• Регулировка развала-схождения.
• Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

• В – ребро на верхней крышке;
• С – риска на торце винта;

1. картер;
2. винт с шариковой гайкой;
3. вал-сектор;
4. пробка заливного отверстия;
5. регулировочные прокладки;
6. гайка;
7. болт;
8. вилка;
9. крышка;
10. клин;
11. уплотнитель рулевого вала;
12. карданный вал;
13. уплотнительное кольцо;
14. стопорное кольцо;
15. наружное кольцо подшипника вала-сектора;
16. уплотнитель вала-сектора;
17. крышка;
18. сошка;
19. боковая крышка;
20. пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

1. вилка карданного вала;
2. клин;
3. гайки;
4. упорная шайба;
5. верхний кожух;
6. выключатель зажигания;
7. нижний кожух;
8. гайки;
9. рулевое колесо;
10. болт;
11. рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Снятие и установка насоса гидроусилителя руля автомобиля Газель

Насос гидроусилителя руля снимают для замены или ремонта.

Возникающие дефекты насоса гидросистемы руля:

— износ подшипников насоса (постоянный шум со стороны насоса);

— не работают расходный и предохранительный клапан из за загрязнения (возникает повышенное давление в системе);

— течь жидкости через технологические отверстия в корпусе насоса (выдавило заглушки);

— течь жидкости из под крышек насоса.

Если рулевое колесо вращается тяжело в обе стороны, следовательно, неисправен насос.

Насосы могут поставляться в запчасти со штуцером под шланги или без штуцеров.

Снятие насоса

1. Приподнимаем и устанавливаем на опоры переднюю часть автомобиля.

2. Снимаем брызговик двигателя

3. Сливаем жидкость из системы гидроусилителя (смотрим статью –  Замена масла в гидроусилителе ГАЗ-2705

4. Снимаем ремень привода вспомогательных агрегатов (смотрим статью – Замена ремня приводов агрегатов

5. Ослабляем затяжку хомута верхнего шланга насоса

6. Отсоединяем верхний шланг

7. Отворачиваем гайку штуцера крепления нижнего шланга, удерживая гайку вторым ключом

8. Отведите шланг от насоса.

9. Выверните два болта крепления насоса

10. Снимаем насос

11. Если нужно снять кронштейн, то выворачиваем три болта его крепления

12. Снимаем кронштейн

Устанавливаем насос и все снятые детали в обратном порядке

После установки заполняем гидрожидкостью систему и прокачиваем систему.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

1. Течь рейки рулевой.
2. Подтекание насоса гидроусилителя руля.
3. Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

Чтобы узнать о свойствах смазки, можно взять на пробу пару капель обычным шприцем. Их наливают на чистый лист бумаги. Если масло характерного темного цвета (черного или насыщенного коричневого), то пришла пора его заменить

Точно также рекомендуется обращать внимание на его запах — недопустимо, если он будет напоминать запах подгоревшего масла

Завоздушило гидроусилитель руля

1.Вывесить передние колеса, поддомкратив переднюю часть автомобиля (чтобы снизить нагрузку на усилитель и облегчить прокачку) 2.Отсоединить возвратный шланг 3.Слить жидкость из бачка ГУР через штуцер возвратного шланга 4.Снять и промыть бачок рабочей жидкости ГУР 5.Установить бачок. Возвратный шланг не подсоединять, а отвести в какую-либо емкость (через него далее будет идти слив) 6.Запустить двигатель и на холостом ходу выкрутить руль до упора 7.Полностью слить жидкость из системы 8.Заглушить двигатель 9.Залить в бачок соответствующую рабочую жидкость. Рекомендуется – ATF Dexron IID или Dexron III. Использование синтетической ATF, возможно, имеет смысл при значительных отрицательных температурах воздуха и только под личную ответственность владельца. 10.Запустить двигатель и поднять частоту вращения до 1000 об/мин 11.После того, как жидкость потечет из возвратного шланга – заглушить двигатель (всего потребуется порядка 2 секунд работы). Не допускается полная выработка жидкости из бачка. 12.Повторять предыдущие три пункта 4-5 раз, пока весь воздух не будет удален из системы ГУР 13.Подсоединить возвратный шланг к бачку 14.Долить рабочую жидкость до нормального уровня 15.Запустить двигатель и при частоте вращения около 1000 об/мин, многократно выкручивать руль полностью в обе стороны, прокачивая систему, пока не будет достигнута полная равномерность вращения рулевого колеса. Не допускается полная выработка жидкости из бачка. 16.Проверить отсутствие вспенивания жидкости в крайнем положении рулевого колеса. При необходимости, продолжить прокачку. 17.Заглушить двигатель и проверить изменение уровня жидкости по сравнению с работающим ГУР. Если в течение нескольких минут уровень повышается более, чем на 5 мм – повторить прокачку. 18.Установить нормальный уровень рабочей жидкости 19.Через некоторое время повторно проверить систему на завоздушивание и уровень рабочей жидкости

Мне не помогло ГУР все равно воет и при нагрузке руль дергается . Отсюда вывод – насос не в состоянии удержать давление и отправляется на помойку .

странно мне именно её продали как рекомендованую производителем

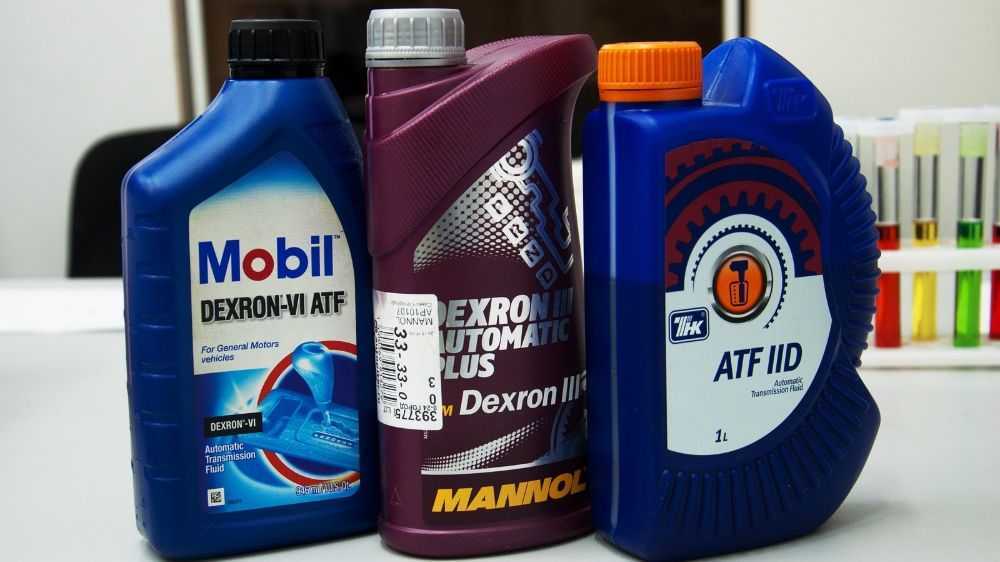

использование синтетической ATF имеет смысл при значительных отрицательных температурах и под личную ответственность

странно мне именно её продали как рекомендованую производителем

Ничего странного и про производителя не врут, поверьте на слово.Он (производитель) отнес российский рынок к последней категории по климатическим условиям, даже Subaru SuperCoolant с интервалом замены в 220ткм/11лет в России он рекомендует менять как обычный антифриз. Неужели в Прокопьевске нет зимы? Значительный минус (по автомобильным нормам)-это ниже -25град, а это два месяца зимой. Так что все норм.

Рулевой механизм с ГУР на ГАЗ 3302 Газель ШНКФ.453461.123

Механизмы рулевого управления Газель с гидроусилителем выполнены по интегральной схеме, то есть в одном корпусе с рулевым механизмом размещен гидравлический распределитель и силовой цилиндр .

Тип рулевой передачи: винт-шариковая гайка-зубчатая рейка- трёхзубый сектор. Зубчатая рейка выполнена заодно с поршнем и шариковой гайкой винтовой переда- чи. Винт рулевого механизма, взаимодействующий с шариковой гайкой, установлен на двух упорных подшипниках, один из которых размещен в картере рулевого механизма, а второй — в корпусе распределителя.

Регулировка преднатяга подшипников осуществляется регулировочной гайкой, размещенной в картере. После регулировки поясок гайки заминается в пазы. Гидравлический распределитель механизмов — тангенциальный, роторного типа с центрирующим элементом в виде торсиона. Вал-золотник распределителя одним концом с рабочими гидравлическими элементами размещен в осевом отверстии винта рулевого механизма, а вторым — опирается на роликовый радиальный подшипник в корпусе распределителя. Вал-золотник и винт связаны между собой торсионом, угол закрутки которого ограничивают сегментные упоры, установленные между вал-золотником и винтом. Через сегментные упоры осуществляется механическая связь между вал-золотником и винтом при повороте автомобиля с неработающим гидроусилителем. Гидравлическое нейтральное положение вал-золотника устанавливается в процессе сборки и приемочных испытаний распределителя и фиксируется штифтом. В эксплуатации разборка и регулировка не до- пускается.

В рулевом механизме ШНКФ 453461.100 трехзубый сектор с валом установлен в картере рулевого механизма на двух роликовых радиальных игольчатых однорядных подшипниках. Регулировка зубчатого зацепления с целью устранения зазора осуществляется выворачиванием регулировочного винта, установленного в вал-секторе и боковой крышке картера. После регулировки винт фиксируется стопорной гайкой.

В рулевом механизме ШНКФ 453461.120 трехзубый сектор с валом установлен в картере рулевого механизма на двух роликовых радиальных подшипниках в эксцентриковых втулках. Регулировка зубчатого зацепления с целью устранения зазора осуществляется одновременным поворотом эксцентриковых втулок из исходного положения по часовой стрелке, если смотреть со стороны шлицевого конца вал-сектора После регулировки эксцентриковые втулки фиксируются стопорными болтами, размещенными на картере рулевого механизма, путем деформации стопорного буртика втулки каждым болтом, а сами болты стопорятся контрогайками.

У нас представлен большой выбор автозапчастей и деталей такие как: Запчасти ГАЗ, Запчасти УАЗ, Запчасти ПАЗ, Запчасти ЗИЛ, с которыми Вы быстро и качественно сделаете ремонт своего автомобиля и вернёте его в рабочее состояние:

Двигатели и комплектующие Двигатель Газель / Соболь (УМЗ 4216, ЗМЗ 405, 406, Cummins)

Двигатель УАЗ Патриот, Хантер (УМЗ, ЗМЗ)

Двигатель ГАЗ-53, ГАЗ 3307, ГАЗ 3309 ПАЗ (ЗМЗ, ММЗ, ЯМЗ)

Детали трансмиссии Коробки переключения передач (КПП) Газель, Соболь, УАЗ, ПАЗ, ЗИЛ; раздаточные коробки (РК) Газель, Соболь, ГАЗ 3308, УАЗ комплектующие к коробкам

Детали привода

Мост ГАЗ 53, ГАЗ 3309, Валдай

Мост Газель, Соболь, Мост УАЗ , редуктор Газель, УАЗ, ГАЗ 53, карданные валы

Вы всегда можете заказать у нас оригинальные заводские запчасти, так и аналоговые (кооперативной сборки). Мы работаем с проверенными поставщиками, и поэтому гарантируем надежность и высокое качество нашей продукции. Так как мы работаем напрямую от производителей, на всю нашу продукцию установлена конкурентоспособная цена, а для оптовых покупателей действуют выгодные условия и скидки.

Телефон:

8

WhatsApp:

+7

Разборка насоса ГУР

И так, в первую очередь снимаем насос, с него нужно слить всю жижу (как его снять и слить жидкость, думаю, разберется каждый), еще, на задней крышке ГУРа нужно открутить четыре болта головкой на 14.

После начинаем аккуратно снимать крышку, старайтесь не повредить прокладку данная прокладка с внутренним резиновым уплотнением), в корпусе ГУРа оставляем внешнюю часть «рабочего элипсного цилиндра» (далее просто цилиндра). Не нужно пугаться, когда от корпуса отойдёт крышка, может показаться, что она отходит из-за воздействия пружины, при обратной сборке Вам покажется, что она не встает на место, просто продолжайте аккуратно и поочередно закручивать болты по диагонали, тогда всё встанет на место.

ГАЗ Газель Skat-8 › Бортжурнал › Ремонт рулевого редуктора Газель 3302 (ч.5 ф)

Всем привет! В этой части хочу закончить с рулевым редуктором, а то в других частях было написано много и обо всем, кроме сборки и регулировки. Поехали.

После замены всех уплотнительных колец и подшипников, начинаем собирать. В моём случае, была обязательно отшлифована шейка вала со стороны шлицов, т.к. была коррозия и выработка.

Напишу два слова как заменить обойму подшипника, сидящую глубоко в корпусе.

Согреваем весь корпус целиком, чтобы не повело, а затем газовой горелкой греем то место, где сидит обойма.

Не мешкаясь ставим новую обойму и бронзовым бруском (можно деревянным) осаживаем на место. Фуу. Готово!

Далее вставляем в корпус редуктора червяк с ходовой гайкой и фиксируем верхней крышкой. Затем устанавливаем вал-сектор, а потом только роликовые подшипники. Более узкая часть обоймы подшипника ориентируется условно вниз, дальше от червяка. Затем я сразу ставлю стопорные кольца. В дальнейшем они никак не мешают регулировке. Собрали? Отлично!

Зажимаем редуктор в тисках и регулируем зазор между валом-сектором и ходовой гайкой. Регулировка этого зазора осуществляется поворотом эксентриковых обойм подшипников с помощью специального ключа. Где его взять? Вот тут Как сделать ключ самому.

Для уменьшения зазора необходимо поворачивать подшипник по часовой стрелке, если смотреть со стороны шлицов вала-сектора (там где ставится сошка).

При регулировке зазора, необходимо поставить сошку в среднее положение и доворотом червяка совместить риску «С» ( см. рисунок) на торце винта с ребром «В» верхней крышки.

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки в среднем положении при отрегулированных подшипниках не больше, чем 0,3 мм. Как это контролировать непонятно? Я стремлюсь к отсутствию люфта. Чтобы понять — верно ли отрегулирован зазор, нужно взяться за нижний конец сошки и повернуть её несколько раз от одного крайнего положения до другого. Если сошку не закусывает, то вал-сектор установлен верно, а иначе произошел перекос вала в роликовых подшипников и нужно заново регулировать. После окончания регулировки фиксируем обойму подшипника, для этого отгибаем буртик на подшипниках в отверстия на картере. Но как это сделать под шлицевым валом? Да никак! Шучу — изголяемся, но стопорим любым способом. Будем считать, что с этой задачей справились!

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Замена ремня генератора ваз-2112 16 клапанов: натяжка

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

• Улучшаем работу печки в салоне Газели: совершенству нет предела
• Неисправности электропроводки и ее замена на Газели
• Как отремонтировать КПП Газели своими руками
