Приора замена колец ресивера

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

1. В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
2. Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
3. После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
4. Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
5. На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
6. Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.
7. Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
8. Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.

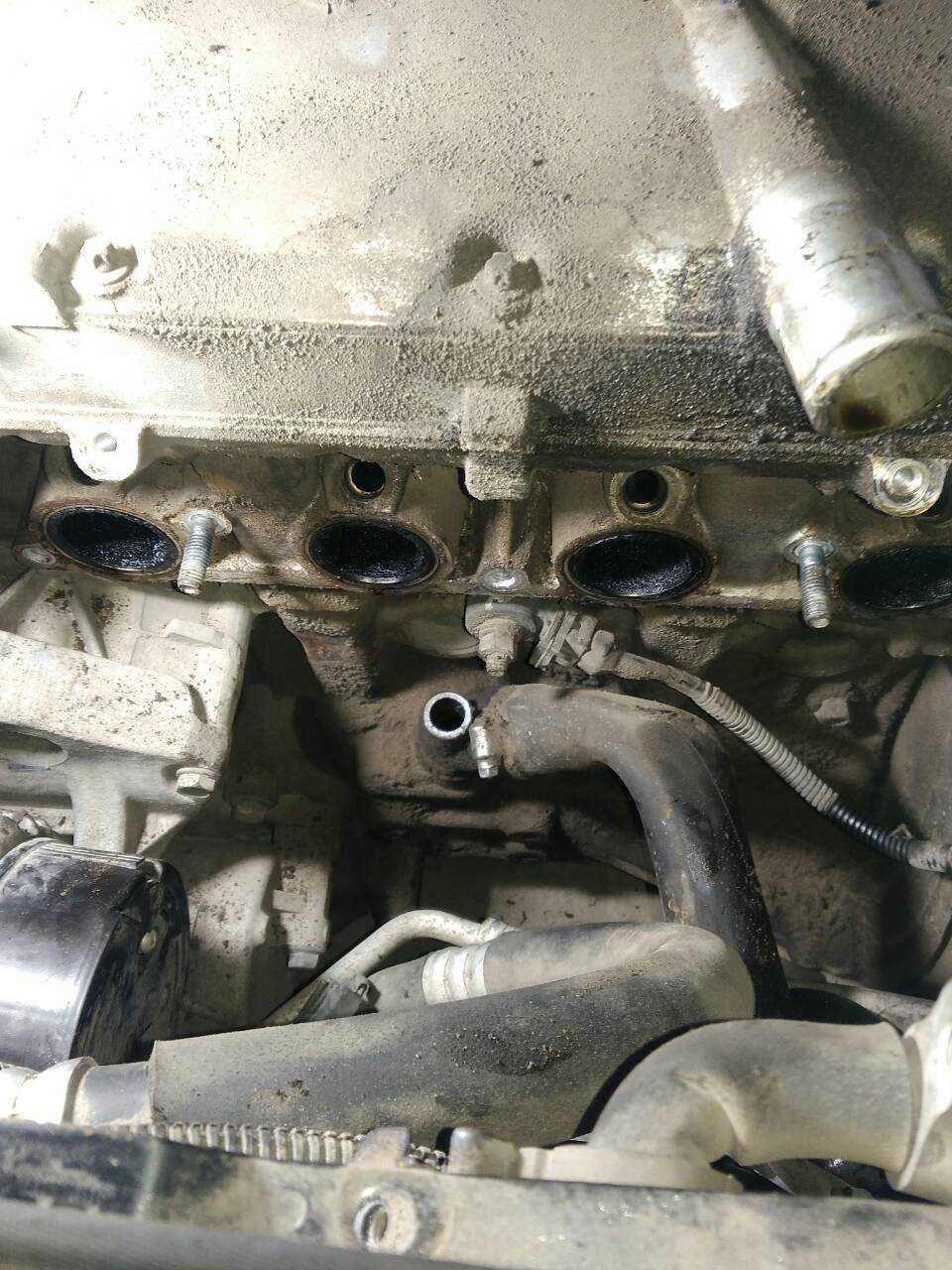

9. После чего ресивер можно аккуратно снимать.
10. В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).

Топливная система Приоры

• бензобак; • насос и фильтр, расположенные в баке; • топливопровод; • регулятор давления; • топливная рампа; • четыре форсунки; • дроссельная заслонка; • впускной коллектор; • электронная система управления двигателем.

Работа основывается на том, что при включении зажигания начинает работать топливный электронасос, который нагнетает давление в рампе. Далее, при прокручивании двигателя стартером, электронный блок управления открывает и закрывает форсунки, топливовоздушная смесь поступает в камеры сгорания, согласно схеме работы.

После попадания топлива в камеру сгорания между электродами свечей зажигания образуется искра. Происходит воспламенение топлива и двигатель заводится. Форсунки представляют собой электромагнитные клапаны, за их работу отвечает блок управления. Он же отвечает и за качество смеси, соотношение воздуха и бензина. Иногда возникают проблемы и приходится разбирать топливную систему для проведения ремонта.

Описание конструкции системы выпуска отработавших газов в автомобиле Ford Focus 2

Система выпуска отработавших газов:

1 — уплотнительная прокладка катколлектора; 2 — катколлектор; 3 — прокладка фланцев трубы дополнительного глушителя и катколлектора; 4 — дополнительный глушитель; 5 — теплозащитный экран катколлектора; 6 — основной глушитель; 7 — резиновая подушка подвески системы выпуска; 8 — диагностический датчик концентрации кислорода; 9 — управляющий датчик концентрации кислорода.

Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектором) и металлокомпенсатором.

Спереди катколлектор соединен с головкой блока цилиндров, а сзади — с фланцем трубы дополнительного глушителя.

Дополнительный и основной глушители соединены между собой трубами и представляют собой единый узел. При выходе из строя одного из глушителей узел заменяется в сборе. Фланец катколлектора крепится одним болтом и четырьмя гайками к головке блока цилиндров. К заднему фланцу катколлектора двумя шпильками с гайками крепится фланец трубы дополнительного глушителя. Соединение уплотняется металлической прокладкой.

На катколлектор крепится теплозащитный экран, предназначенный для защиты от перегрева щитка передка и деталей, расположенных на нем. В катколлекторе перед нейтрализатором установлен управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд). Второй датчик концентрации кислорода — диагностический — установлен в трубе после каталитического нейтрализатора.

Катколлектор:

12345

Каталитический нейтрализатор отработапвших газов служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из блока со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной.

Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО₂), а оксиды азота восстанавливаются до безвредного азота.

Степень очистки газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем, изменяя количество подаваемого топлива в зависимости от показаний датчиков концентрации кислорода.

Нейтрализатор и датчики концентрации кислорода весьма чувствительны к соединениям свинца, — «отравившись» ими, они перестают работать. Поэтому категорически запрещается эксплуатация автомобиля (даже кратковременная) на этилированном бензине.

Другая причина выхода из строя нейтрализатора — перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая его блоки. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности).

Металлокомпенсатор сильфонного типа позволяет силовому агрегату совершать колебания на резинометаллических опорах, не передавая эти колебания на систему выпуска отработавших газов.

Вся система подвешена к кузову на пяти резиновых подушках. Для защиты от чрезмерного нагрева на днище кузова по всей длине системы выпуска установлены теплозащитные экраны.

Обслуживание системы выпуска заключается в ее периодическом осмотрe, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек.

Расположение системы выпуска отработавших газов на автомобиле с кузовом хэтчбек:

1 — катколлектор; 2 — металлокомпенсатор; 3 — дополнительный глушитель; 4 — теплозащитный экран; 5 — основной глушитель; 6 — подушка подвески системы выпуска.

Подушки подвески системы выпуска отработавших газов:

1234

Между фланцем катколлектора и головкой блока цилиндров установлена металлическая уплотнительная прокладка.

Уплотнительная прокладка расположенная между фланцами катколлектора и трубы дополнительного глушителя.

Предупреждение:

Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры.

Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Причины замены ресивера Лада Приора

Существует немалое количество разновидностей впускных коллекторов, например изготавливаемых из различных видов металлов или композитных материалов. Однако ресивер приора изготавливается целиком из пластика. Такой материал препятствует чрезмерному нагреванию коллектора за счет раскаленного двигателя автомобиля.

Тем самым, улучшаются характеристики воздушного потока, что положительно влияет на пропорции и качество воздушно-топливной смеси. Однако у пластика есть и главная, негативная сторона — хрупкость. В результате, происходят многочисленные поломки как по вине автовладельца, так и из-за низких температур при которых у пластика теряется коэффициент прочности.

Самые распространенные повреждения могут быть вызваны: — дорожно-транспортными происшествиями (даже незначительными); — случайными воздействиями при проведении каких-либо ремонтных работ в подкапотном пространстве; — иными причинами;

Если ресивер на вашем авто имеет сквозные пробоины, любые другие нарушения герметичности, то он подлежит ремонту (при возможности) или замене. При неисправной детали, будут происходить потери воздуха, в результате ненадлежащая работа двигателя.

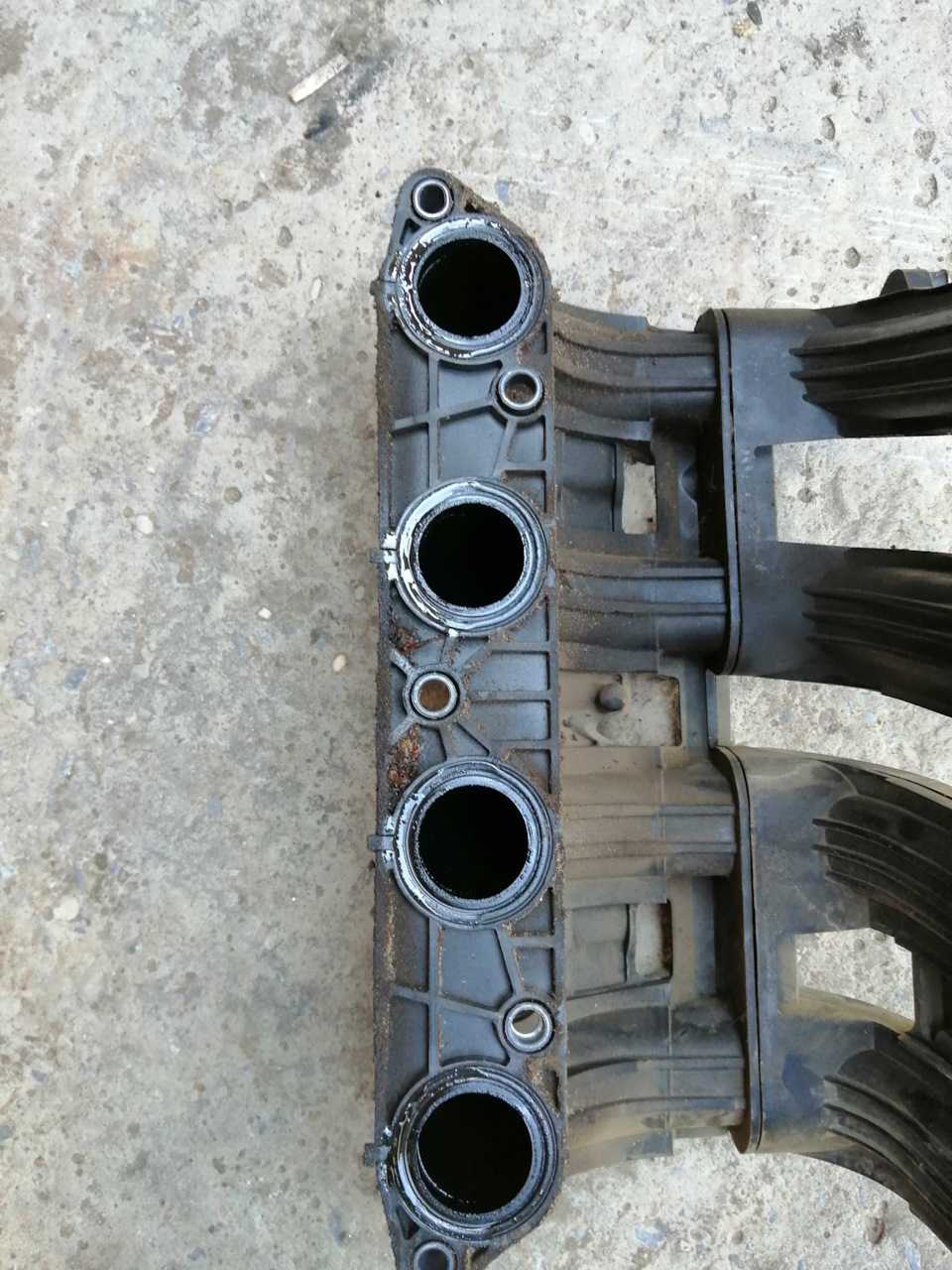

Как заменить уплотнительные кольца впускного коллектора ВАЗ-21124

Чтобы герметизировать стыки фланцев головки блока цилиндров и впускного коллектора, а также между фланцами дроссельного узла и впускного коллектора в пазы патрубков установлены уплотнительные кольца.

Если нарушены уплотнительные прокладки, двигатель работает неровно (троит). Также при подсосе воздуха через впускной коллектор могут возникать хлопки из выхлопной трубы, снижение мощности и как следствие, потребление большего количества топлива.

Снятие впускного трубопровода двигателя ВАЗ-21124

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

1. Снимаем пластмассовую крышку двигателя.

Источники

• https://avtovazlada.ru/index.php?page=58833
• https://autoruk.ru/vaz-2110/dvigatel-vaz-21124/zamena-prokladok-vpusknogo-truboprovoda-dvigatelia-vaz-21124

Снятие впускного коллектора

Снимают его либо для замены, либо при проведении ремонта рампы и форсунок. Не лишним окажется и полировка впускного коллектора, за счет этого топливу легче будет попадать в камеры сгорания. Следовательно, увеличится мощность. Начать проведение работ необходимо с понижения давления в топливной системе. Сделать это можно, если извлечь предохранитель на топливный насос и завести двигатель.

Дождитесь, покуда двигатель сам заглохнет. Это будет говорить о том, что в системе не осталось бензина и давление упало. Теперь отключайте аккумулятор и приступайте к демонтажу элементов системы. Сначала нужно снять декоративный кожух, который расположен на верхней части двигателя. Он крепится в трех точках. После приступайте к демонтажу воздушного фильтра. Снимите патрубки, которые подходят к нему.

Освободив место, можно приступать к снятию дроссельного узла. Проблем с его демонтажем не возникнет, главное – не выворачивайте винты крепления заслонки. В противном случае, если вы его плохо закрутите и зафиксируете, он может выпасть и уйти в двигатель. Тогда придется проводить масштабный ремонт, сравнить который можно с капитальным. Удалив дроссельный узел, можно приступать к снятию впускного коллектора. Установка производится в обратной последовательности.

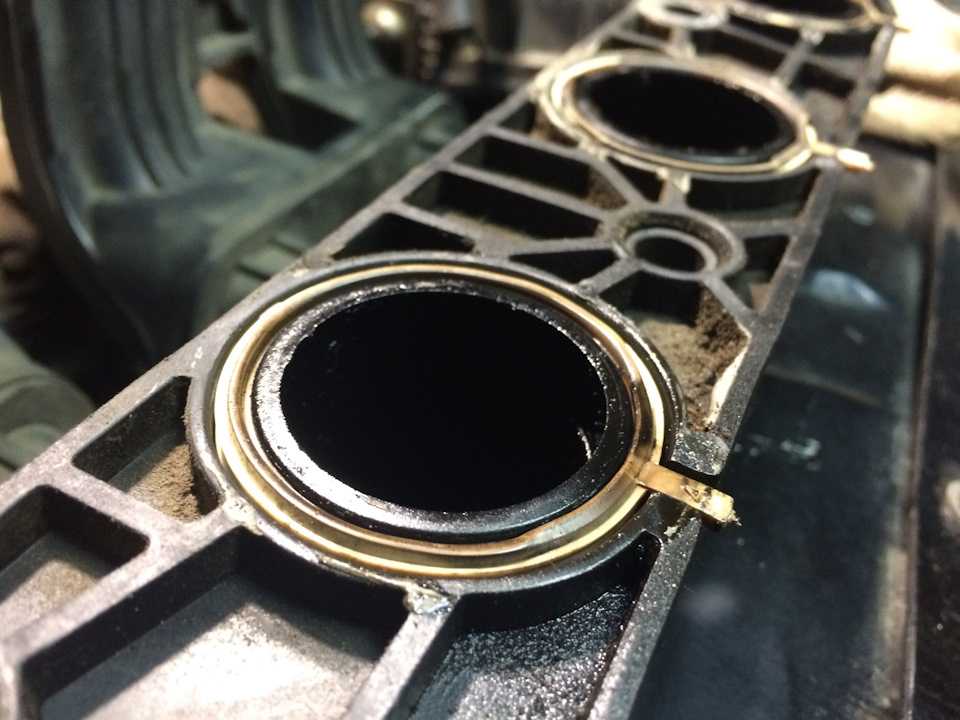

Для герметизации стыка между фланцами головки блока цилиндров и впускного коллектора, а также между фланцами дроссельного узла и впускного коллектора в пазы патрубков впускного коллектора установлены уплотнительные кольца.

При нарушении герметичности этих колец двигатель работает неровно («троит»).

При подсосе воздуха через впускной коллектор могут возникать хлопки из выхлопной трубы.

Так же возникают перебои в работе двигателя и снижение мощности. Во время этой неисправности двигатель потребляет больше бензина.

Вам потребуются: отвертки с плоским и крестообразным лезвием, кусачки или нож, ключи «на 10», «на 13».

1. Поднимите капот и отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя.

3. Снимите с впускного коллектора дроссельный узел (см. «Снятие и установка дроссельного узла»).

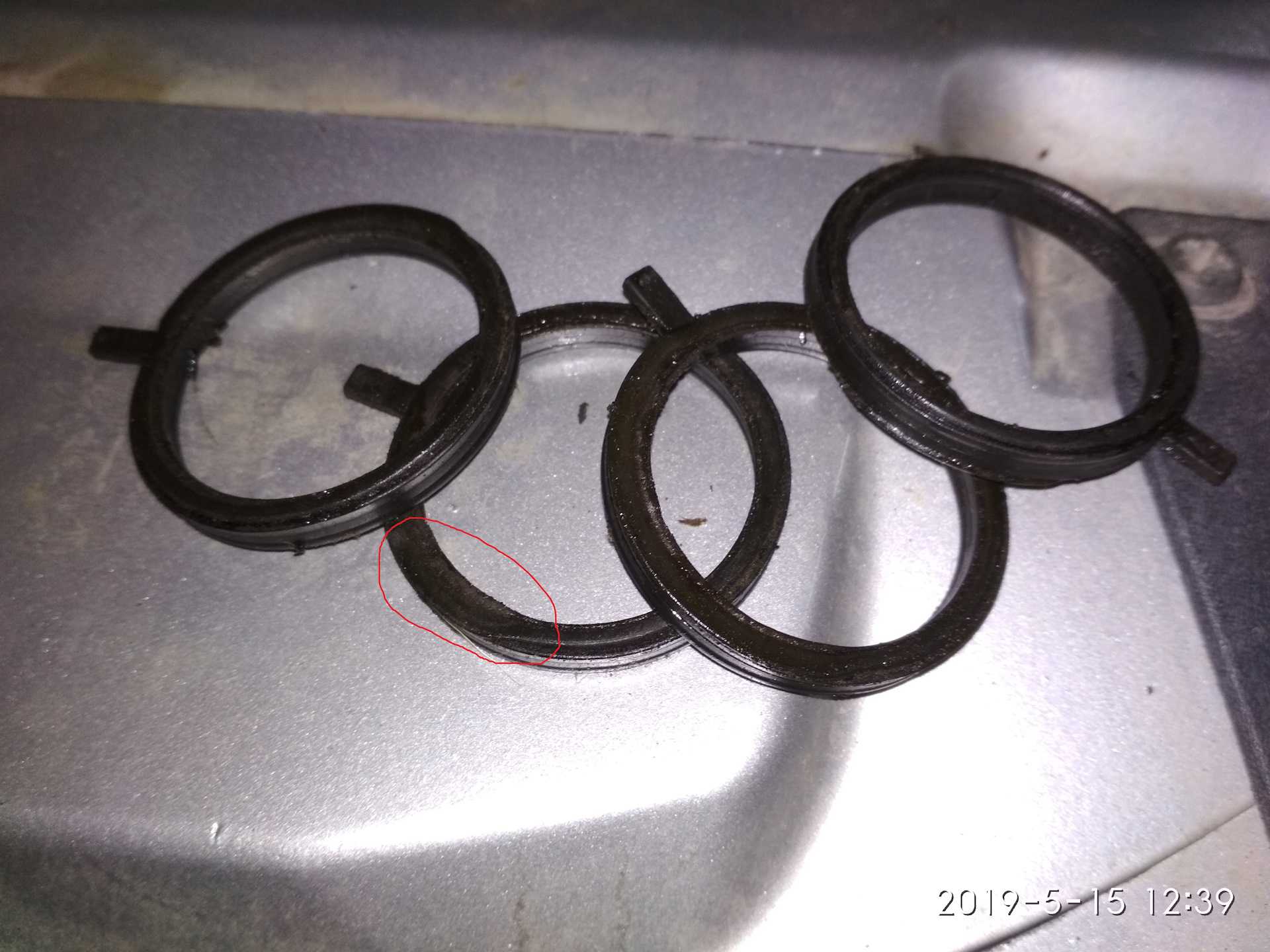

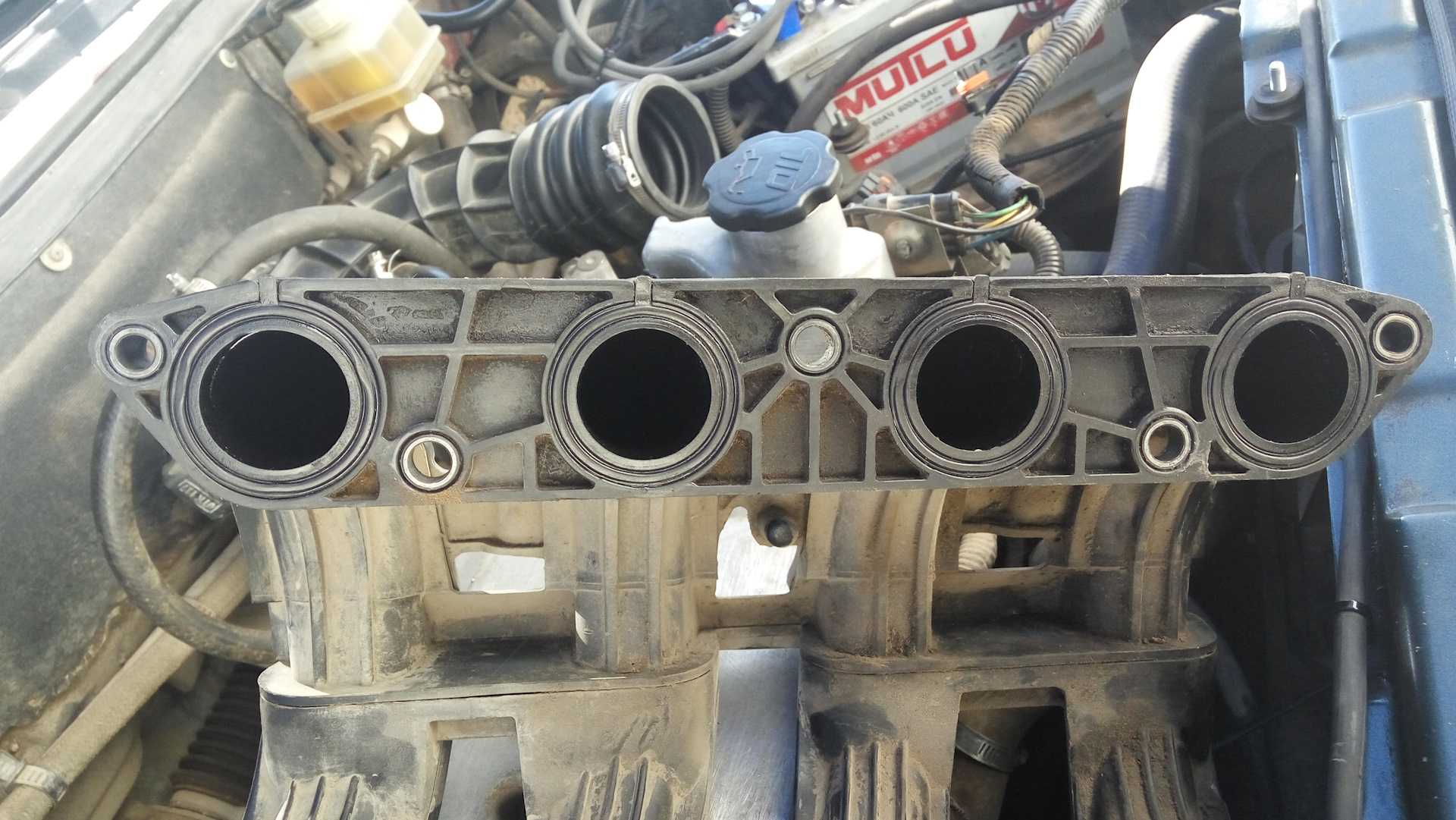

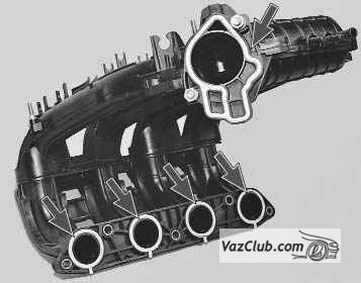

Снимите уплотнительные кольца впускных каналов.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Ресиверы 16V

Спортивные и тюнинговые ресиверы 16v этой секции различаются способом изготовления (сварка, литье). Ресиверы из литого под давлением алюминия позволяют получить более оптимальную форму для лучшего наполнения цилиндров, поэтому их смело можно отнести к «спортивным». Эти приемники включают литой приемник LADASPORT. Но цена на такой спортивный ресивер довольно высока из-за сложной технологии изготовления.

Тюнинг-ресиверы ВАЗ изготовлены из стали, их конструкция и форма также позволяют получить хорошие показатели заправки цилиндров (канал StingerSport на youtube) ВАЗ с максимальным диаметром отверстия 56 мм и для дроссельной заслонки ГАЗ с диаметром отверстия 60 мм

Полировка выпускного коллектора двигателя Ваз 21126 — 17 Ноября 2012

Теория

Полировка выпускного коллектора на стоковом двигателе не даёт большой прибавки производительности, но если очень хочется можно и заполировать. Я это делал для того чтоб убрать заусенцы и дефекты литья при изготовлении ГБЦ. В полированном коллекторе по теории должно меньше скапливаться нагара, отсутствуют лишние завихрения мешающие более свободному выходу отработанных газов. Впускной же коллектор наоборот не рекомендуется полировать. Так как в впускном коллекторе  скорость потока ниже, чем в выпускном, и шероховатости как раз создают завихрения воздуха, которые помогают топливу лучше смешиваться с воздухом. Тем самым обеспечивая лучшее сгорание топлива.

Инструмент

Для работы я использовал электрогравер, наждачную бумагу разной зернистости,  набор фрез,  и несколько абразивных резиновых кругов разной зернистости, если у кого то хватит терпения можно использовать полировальные пасты и войлочные круги.

Электрогравер

Фрезы  насадки, резиновые  абразивные круги

Подготовка

Не буду описывать детально как снимается Головка блока цилиндров, как разбирается, как рассухаривать клапана. Главное это снять с ГБЦ всё лишнее, тщательно очистить её от грязи и  масла. По возможности удалить нагар, так как он будет сильно мешать обрабатывать поверхность.

Теперь когда всё готово, с помощью различных фрез и шарошек начинаем срезать лишний металл, срезаем острые углы, ступеньки образованные при литье и ступеньки в местах где установки сёдел клапанов, и крупные шероховатости. На стоковом моторе не стоит пытаться увеличить проходное сечение, т.к. стенка и без того тонкая, в некоторых местах 3-4 мм не более, и есть вероятность повредить ГБЦ. Будьте осторожны не повредите привалочные плоскости выпускного коллектора в месте прилегания прокладки. Так же будьте внимательны и осторожны в местах где установлены сёдла клапанов и направляющие втулки клапанов. Направляющие втулки клапанов мешают при обработке поверхности, есть несколько вариантов, можно выпресовать их на горячую, потом установить на место, можно вообще  срезать  заподлицо выступающие части, чтоб лишнее не мешало свободному прохождению отработанных газов. Но я не рекомендую этого делать т.к. уменьшится рабочая поверхность втулки клапана, она будет быстрее изнашиваться и клапан будет работать с перекосом.

В некоторых местах, чтоб создать ровные сглаженные поверхности приходится снимать довольно много металла. Когда это сделано начинаем обрабатывать поверхность уже наждачной бумагой начиная с  крупной, Можно при помощи того же электрогравера, можно вручную отрезая тонкие полоски. Процесс довольно трудоёмкий долгий и утомительный. Потом полируем выпускной коллектор при помощи резиновых кругов различной зернистости и различного диаметра, ими очень удобно работать, они позволяют обработать практически все труднодоступные места.

По окончании работ самое главное это тщательно очистить ГБЦ от металлической стружки и образива, от этого будет зависеть ресурс мотора. Можно промыть поверхности бензином. Лично я промывал ГБЦ бензином, потом в ванной  с мылом и шампунем под струей горячей воды, главное только потом быстро просушить можно при помощи строительного фена  и смазать поверхности, которые могут заржаветь и окислиться.

Сборка

После сушки собираем ГБЦ как обычно, по необходимости притираем клапана, как это сделать можно прочитать (тут) устанавливаем ГБЦ на двигатель, собираем, тестируем  радуемся.

Замена прокладки

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

• отвертки (шлицевую и крестовую);
• острый нож или шпатель (снять б/у прокладку);
• накидные ключи в комплекте;
• жидкость против ржавчины (к примеру, WD-40);
• емкость с широким горлом на 5 л (для слива антифриза);
• сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

1. Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
2. Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
3. Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
4. Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
5. Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
6. После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
7. Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

1. Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
2. От дросселя отсоединяют топливные трубки с тросом акселератора.
3. Отключают датчики холостого хода/заслонки дросселя.
4. Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
5. Снимают последний, отключая провода у блока управления впрыском.
6. Демонтируют топливную рампу, не выкручивая форсунки.
7. Открепляют от ВК приемную трубу.
8. Снимают по очереди впускной и выпускной коллекторы.
9. Убирают старую прокладку.
10. Очищают ножом стык коллектора и ГБЦ.
11. Ставят новую прокладку, производя обратный монтаж.
12. Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.

Прокладка выпускного коллектора является важным уплотнительным элементом, от исправности которого зависит нормальное функционирование коллектора. Если вовремя не осуществлять замену прокладки, безопасность эксплуатации авто катастрофически снижается.

Замена прокладки катколлектора Лада Приора (Lada Priora)

Между фланцами головки блока цилиндров лада приора и катколлектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой. Если прокладка негерметична, происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком. Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку.

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», плоскогубцы, линейка, пластинчатый щуп.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите декоративный кожух двигателя ваз 2170 (см. «Снятие и установка декоративного кожуха двигателя лада приора»).3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора, отсоедините от кронштейнов глушителя подушки подвески и снимите фланец приемной трубы со шпилек фланца катколлектора лада приора. Снимите дополнительный глушитель (см. «Замена дополнительного глушителя»).

4. Отожмите фиксаторы…

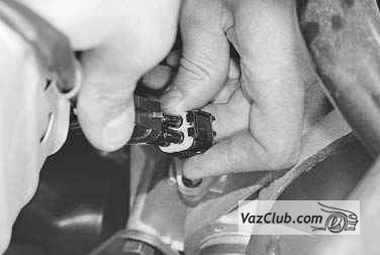

5. …и отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

6. Отожмите усики держателей…

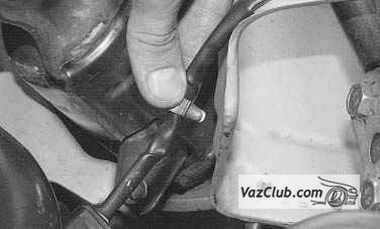

7. …и отсоедините от теплоизоляционного щитка рулевого механизма lada priora держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

8. Выверните торцовой головкой «на 13» болты крепления катколлектора к кронштейну.

9. Ключом «на 10» отверните три гайки крепления термоизоляционного щитка рулевого механизма к моторному щиту (две гайки расположены под рулевым механизмом)…

10. …и снимите щиток.

11. Отверните ключом «на 13» две гайки крепления кронштейна подводящей трубы водяного насоса…

12. …и снимите кронштейн ваз 2171.

13. Отверните ключом «на 13» восемь гаек крепления катколлектора к головке блока цилиндров приора…

14. …и снимите катколлектор…

15. …и его прокладку.

16. Установите новую прокладку и все снятые детали в последовательности, обратной снятию.

17. Проверьте плоскостность поверхности фланца катколлектора priora. Для этого поставьте линейку ребром на поверхность фланца и измерьте щупом зазор между плоскостью фланца и линейкой. Прошлифуйте поверхность фланца или замените катколлектор ваз 2172, если зазор превысит 0,1 мм.

Полезные советыВо избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки. Шпильки крепления выпускного коллектора смажьте графитной смазкой.

Двигатель Лада Приора (Lada Priora)

Неисправности двигателя Лада Приора (Lada Priora)

Проверка компрессии в цилиндрах двигателя Лада Приора (Lada Priora)

Снятие и установка кожуха двигателя Лада Приора (Lada Priora)

Снятие и установка брызговика двигателя Лада Приора (Lada Priora)

Установка поршня первого цилиндра в положение ВМТ такта сжатия двигателя Лада Приора (Lada Priora)

Замена ремня газораспределительного механизма и натяжного ролика грм Лада Приора (Lada Priora)

Снятие и установка опор силового агрегата Лада Приора (Lada Priora)

Разборка двигателя Лада Приора (Lada Priora)

Дефектовка маховика Лада Приора (Lada Priora)

Снятие и установка двигателя Лада Приора (Lada Priora)

Разборка двигателя Лада Приора (Lada Priora)

Дефектовка двигателя Лада Приора (Lada Priora)

Сборка двигателя Лада Приора (Lada Priora)

Снятие и установка переднего сальника коленчатого вала Лада Приора (Lada Priora)

Замена заднего сальника коленчатого вала Лада Приора (Lada Priora)

Замена прокладки масляного картера Лада Приора (Lada Priora)

Снятие и установка уплотнительных колец впускного коллектора Лада Приора (Lada Priora)

Замена прокладки катколлектора Лада Приора (Lada Priora)

Системы двигателя Лада Приора

Обслуживание системы питания, охлаждения, смазки, выпуска газов двигателя ваз 2170 приора, руководство по ремонту двигателя, головки цилиндров ваз 2172 приора. Модификации двигателя ваз 2171 приора.

Замена колец впускного коллектора приора 16 клапанов

Впускной коллектор, или как его еще называют в народе ресивер — это устройство, которое обеспечивает равномерную подачу потоков очищенного воздуха в головку блока цилиндров.Ресивер Приоры подлежит тюнингу и дороботкам,об это мы и расскажем в этой статье.

Кроме того, ресивер накапливает воздух и производит сглаживание его колебаний, тем самым обеспечивается ровная работа двигателя за счет равномерной (без перепадов) подачи воздушных масс. При правильной работе узла, подается высоко насыщенная воздушно-топливная смесь, достигается более низкий расход топлива при работе двигателя.

Безвтыковые поршни на приору 16 клапанов – сравнительные характеристики

Теперь хотелось бы поговорить с вами о сравнительных характеристиках выше описанных безвтыковых поршней:

Поршни тольяттинского производства СТИ на Приору, в отличие от остальных, выполнены методом горячего прессования. По отзывам тех, кто уже устанавливал такие поршни на Приору, они значительно снижают КПД двигателя.

Это объясняется низкой, по сравнению с поршнями СТК и «Автрамат», степенью сжатия (18) и большей площадью камеры сгорания, за счет глубоких выборок под клапаны. Сниженное содержание в сплаве кремния влияет на прочность поршня при температурных нагрузках, а никеля — уменьшает его ресурс.

Имея при указанных недостатках более высокую стоимость, кованый поршень СТИ проигрывает «Автрамату» и СТК. При этом отмечены случаи обрыва ремня привода кулачкового вала на Приорах с поршнями СТИ.

Не единожды говорилось о проблеме лопнувшего ремня ГРМ (газораспределительного механизма) и системе клапанов на «Приоре». Но при этом опускался один аспект. Зачастую при ударе страдают не только клапаны, но и поршни «Приоры». И их тоже приходится менять. Да и вообще, это вопрос, замена поршней «Приоры», стоит рассмотреть пристальней.
