Строение автомобиля
КШМ ВАЗ 2110, 2111, 2112
Сейчас мы рассмотрим особенности устройство КШМ ВАЗ 2110, 2111, 2112
Основные размеры КШМ ВАЗ 2110, 2111, 2112 показаны на рисунке. Хорошо зарекомендовали себя двигателя ВАЗ 2110, они имеют много взаимозаменяемых деталей КШМ с двигателями ВАЗ 2108, ВАЗ 2109.
Схема измерения цилиндров 2110, 2111, 2112
Детали КШМ ВАЗ 2110, 2111, 2112
Поршень ВАЗ 2110, 2111, 2112 — алюминиевый, литой. При изготовлении детали строго выдерживается масса поршня. Поэтому во время сборки двигателя по массе поршни не требуется подбирать.
Поршни ВАЗ 2110, 2111, 2112 имеют 5 классов (А, B, С, D, Е)в зависимости от наружного диаметра с шагом 0,01 мм.
Что касается наружной поверхности поршня, то она имеет достаточно сложную форму, поэтому диаметр поршня измеряют только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
Еще поршни делятся на 3 класса по диаметру отверстия под поршневой палец с шагом 0.004 мм. Классы диаметров поршня и отверстия под поршневой палец можно определить по клейму на днище поршня.
Поршни ремонтных размеров ВАЗ 2110, 2111, 2112
Поршни ремонтных размеров ВАЗ 2110, 2111, 2112 изготавливают с наружным диаметром, увеличенным на 0,4 и 0.8 мм. Различить ремонтные размеры поршней можно благодаря маркировке на поршне в виде квадрата (0,8) или треугольника (0,4).
Чтобы правильно установить поршень в цилиндр необходимо пользоваться указательными стрелками на днище поршней. Стрелка должны быть направлена к приводу распределительного вала.
Поршневой палец ВАЗ 2110, 2111, 2112 — изготавливается из стали, полый, плавающего типа. Плавающий тип поршневого пальца означает, что он может свободно вращаться в бобышках поршня и втулке шатуна. Для фиксации поршневого пальца используют пружинные стопорные кольца.
Классы поршневых пальцев ВАЗ 2110, 2111, 2112
3 класса с шагом 0,004 мм – по наружному диаметру.
Класс поршневого пальца можно определить по маркировке на торце поршневого пальца красной (3 класс), синей (1 класс) или зеленой (2 класс) меткой.
Поршневые кольца ВАЗ 2110, 2111, 2112
Поршневые кольца ВАЗ 2110, 2111, 2112 изготавливаются из чугуна.
Существуют верхние и нижние компрессионные кольца ВАЗ 2110, 2111, 2112.
Верхнее компрессионное кольцо ВАЗ 2110, 2111, 2112 — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо ВАЗ 2110, 2111, 2112 изготавливается скребкового типа.
Маслосьемное кольцо ВАЗ 2110, 2111, 2112 изготавливается с хромированными рабочими кромками и с разжимной витой пружиной.
Кольца ремонтных размеров обозначаются маркировкой «40» или «80», что соответствует наружному диаметру 0,4 или 0,8.
Шатун ВАЗ 2110, 2111, 2112 – изготавливается из стали, кованый. Он обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются.
В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.
По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.
Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм. После удаления металла с крышки шатуна, на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.
Причины

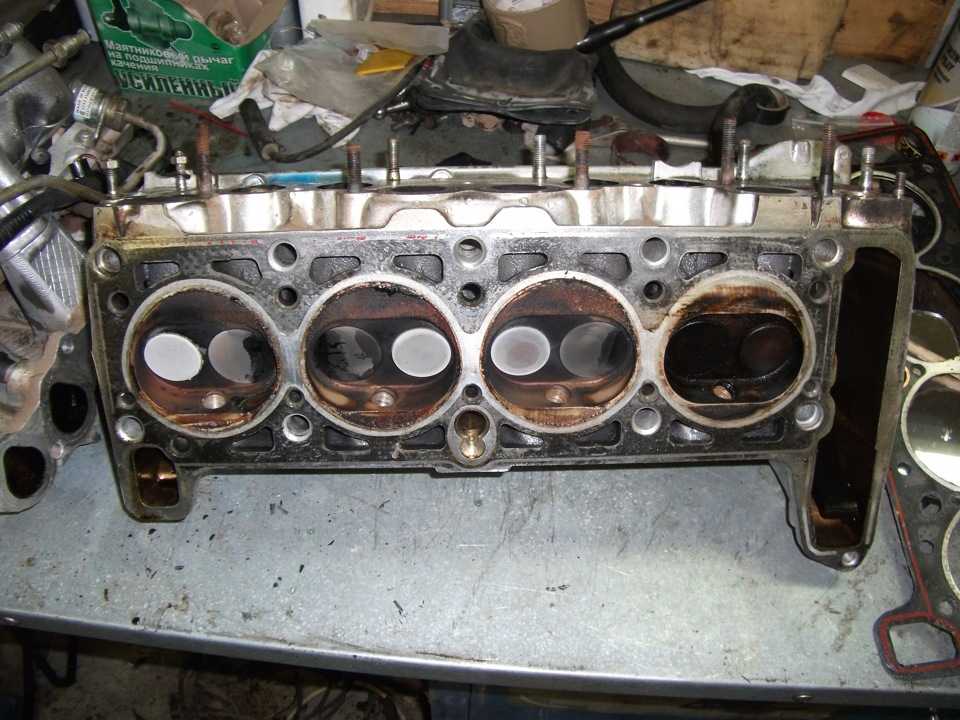

Определить микротрещину в ГБЦ непросто. Прежде чем диагностировать появление проблем, рекомендуем разобраться в причинах, по которым головка блока цилиндров может треснуть.
Превышение допустимой разности температур
Зачастую трещинки и дефекты в ГБЦ появляются в результате нарушения процесса сгорания топливовоздушной смеси в камере. Это может произойти из-за некорректной работы топливной составляющей или неверно установленного зажигания. Такие проблемы приведут к увеличению температуры в двигателе на 200 и более градусов по сравнению со штатной. В итоге на самых тонких стенках головки блока появятся микротрещины. Речь идет об отверстиях для распылителей, стаканов форсунок и т. д.
«Рукотворное» механическое воздействие
В ГБЦ 406 или другой головке блока проблема может быть обусловлена механическим воздействием. К примеру, произойдет разрыв посадочного отверстия для седла клапана в месте рядом с гнездом форсунки. Это происходит в результате перетяжки самой форсунки. В этом месте толщина металла головки составляет не более 2 мм. Определить такие микротрещины можно, но их ремонт обычно нецелесообразен.
Проблем такого плана можно избежать, учитывая следующие нюансы:
Перед установкой новые шайбы следует нагревать на плите либо над газом. Детали нагреваются до посинения, после чего опускаются в холодную воду и охлаждаются. Эти действия обеспечивают мягкость шайб.
Под форсунки нельзя ставить медные шайбы и прочие типы уплотнений, использовавшиеся ранее.
Прежде чем произвести монтаж новых шайб, их состояние следует проверить с помощью магнита
Есть вероятность покупки обмедненных деталей.
После учета этих моментов допускается затяжка форсунки, при этом важно соблюдать регламент, установленный автомобильным производителем. Если эти действия не помогли добиться герметичности, рекомендуется обратиться к специалистам.

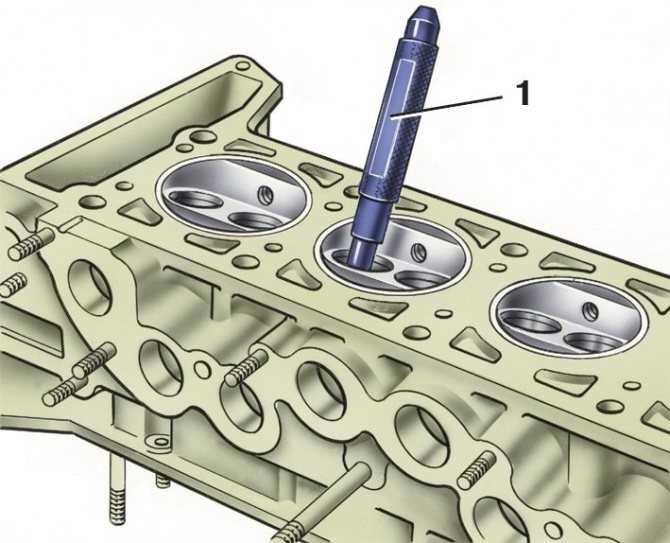

Появление микротрещин в ГБЦ автомобиля ВАЗ или другой машины часто обусловлено монтажом направляющих втулок в тонкостенные головки
При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки. Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.
Появление микротрещин в ГБЦ автомобиля ВАЗ или другой машины часто обусловлено монтажом направляющих втулок в тонкостенные головки. При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки. Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.
Заводские дефекты
Необходимость определить повреждения в головке блока возникает из-за дефектов, допущенных при производстве. Сама ГБЦ имеет сложную конфигурацию, а стенки в ней характеризуются разной толщиной. При изготовлении могут быть допущены ошибки, которые приведут к непродавливанию металла в определенных местах и нарушению его структуры. В итоге это приводит к появлению небольших пустот и увеличенной скорости образования ржавчины в них. При последующей эксплуатации поверхность водяной рубашки и камеры сгорания будут соединены, либо возникнут трещины из-за серьезного ослабления в тонких местах.
При нарушении структуры металла сильно ослабятся межмолекулярные связи ГБЦ. Из-за этого материал станет более хрупким, что приведет к появлению дефектов. На практике неисправности такого плана обычно встречаются в перемычках между отверстиями для седел и форсунок. Трещины появляются в каналах, расположенных за клапанами.
Видео о повреждении головки блока опубликовано каналом Ютуб ютубный.
Подготовка
Замена поршневых колец на ВАЗ 2107 требует на выбор 2-х вещей: либо обширного набора инструментов, среди которых обязательно должна быть оправка для их установки, либо неплохой сноровки и ловкости. Честно сказать, установить их можно при помощи двух отверток, но в одиночку это практически нереально. Помимо этого, необходим стол, на который можно установить блок цилиндров, поле его будет необходимо несколько раз переворачивать.
Так же нужно будет много ветоши, потому что масло, несмотря на то, что оно было слито из системы, все равно осталось там. Так же могут пригодиться металлические щетки различной конфигурации, а так же около 5 литров керосина, это пригодится для того, чтобы снять тот самый закоксовавшийся налет на деталях.
Станок для расточки блока цилиндров — точить, или пусть живет?
Сам по себе расточной станок дорогой и технологичный прибор. Вот он на фото. Расточной станок — сложное слесарное оборудование, которое могут позволить себе крупные предприятия и мастерские. Блок устанавливается на стол, центруется по горизонтали и по вертикали. В зависимости от необходимого размера гильза протачивается расточной головкой, после чего хонингуется. Расточить блок проще всего, только в первую очередь стоит подумать, а нужно ли и какие цели мы ставим перед собой.
Если необходимо просто увеличить диаметр цилиндра под ремонтный размер, то достаточно просто произвести хонинговку на хорошем оборудовании, и дело с концом. Другое дело, если цилиндры изношены неравномерно или блок имеет заведомо ущербную геометрию. Тогда без расточки не обойтись. В процессе работы блоки очень часто деформируются, а это приводит в свою очередь и к усиленному износу, вплоть до поломки коленвалов при высоких нагрузках. Если результаты замеров показали, что оси коленвала и цилиндров смещены настолько, что хонинговкой вопрос не решить, тогда, безусловно, только расточка блока избавит нас от покупки нового или же всего двигателя.
Исходные данные и замеры
На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.
Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.
Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.
Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.
Результаты расчетов
Для более крупных потребуются измерения и вычисления.
Как известно, модуль равен диаметру окружности выступов, отнесенному к числу зубов плюс два:
Последовательность действий следующая:
- измерить диаметр штангенциркулем;
- сосчитать зубцы;
- разделить диаметр на z+2;
- округлить результат до ближайшего целого числа.
Зубец колеса и его параметры
Данный метод подходит как для прямозубых колес, так и для косозубых.
Кривошипно-шатунный механизм
- Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
- Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
- Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
- Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути. Но, взаимосвязь, существующая между ними нам нужна.
Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т.д.
Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 – это всегда главный цилиндр, и в нём всегда располагается свеча №1.
Что влияет на нумерацию цилиндров двигателя
Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов. Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля – глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.
Факторы, влияющие на нумерацию цилиндров двигателя:
- задний или передний тип привода двигателя;
- рядность двигателя: V-образный или рядный. Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) – это когда угол между цилиндрами составляет 180 градусов;
- конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
- направление вращения: против часовой стрелки или по часовой стрелке.
Нумерация цилиндров двигателей разных типов
Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок. Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.
Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя. Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.
В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.
Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.
Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.
Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя – автомобиля. Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.
Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.
Схема — расположение — цилиндр
Схема расположения цилиндров существенно изменена по сравнению с ранее применявшейся на ЛМЗ ( см. рис. III.2): потоки в ЦВД и ЦСД направлены в противоположные стороны для уравновешивания осевого давления.
Основные параметры газомотокомпрессоров завода Двигатель революции. |
Схемы расположения цилиндра в некоторых компрессорах приведены на фиг. Недостатком мотокомпрессоров являются их большие габариты и вес.
Схема расположения цилиндров нуту; от средних скорое — и вала компаунд — ( 1) и тандем — ( 2) машины.
Разрез тракторного дизеля Д-240 жидкостного охлаждения. |
Выбор V-образ-ной схемы расположения цилиндров об условлен стремлением уменьшить длину, высоту и массу двигателя, повысить жесткость блок-картера и коленчатого вала, а также добиться минимальных деформаций коренных подшипников, гильз цилиндров и плоскости стыков блока с головкой цилиндров.
В значительной мере от схемы расположения цилиндров зависит доступность их при ремонте, удобство контроля и пр.
На рис. 105 показаны схемы расположения цилиндров пятицилиндровых гидромашин.
По этой причине в данном разделе не приведены схемы расположения цилиндров пяти -, шести — и семиступенчатых компрессоров.
Новейшим направлением в конструировании горизонтальных машин является применение схемы оппозитного расположения цилиндров, что позволяет полностью уравновесить инерционные силы I и II порядка.
Рамы компрессоров, представляющие собой отливки коробчатой формы, имеют различную конфигурацию, в зависимости от схемы расположения цилиндров и конструктивного исполнения машины. Шатуны — штампованные или кованые. В нижних головках шатунов устанавливают подшипники скольжения, в верхних — подшипники скольжения или качения. Крейцкопфы — чугунные или стальные, цельнолитые или со съемными башмаками, с баббитовой заливкой или без нее. Для лучшей уравновешенности машин поршни ступеней низкого давления обычно изготовляют литыми из легких сплавов или сварными из стали.
В основу малогабаритных компактных силовых установок положена V-об-разная схема расположения цилиндров. Компоновка двигателей выполнена с учетом максимальной унификации деталей и агрегатов. При отработке конструкции и испытании новых двигателей на дизельном масле с присадкой ЦИАТИМ-339 было обнаружено, что это масло не соответствует требованиям нового двигателя. Поэтому необходимо было подобрать масла для четырехтактных дизелей и в первую очередь для дизелей с наддувом установленных на тракторах К-700. Хотя при предварительных испытаниях масла с присадкой ВНИИ НП-360 на двигателе ЯМЗ-236 были получены удовлетворительные результаты, дальнейший опыт эксплуатации тракторов К-700 с двигателями ЯМЗ-238НБ показал, что это масло не обеспечивает стабильную работу поршневой группы.
В основу малогабаритных компактных силовых установок положена V-об-разная схема расположения цилиндров. Компоновка двигателей выполнена с учетом максимальной унификации деталей и агрегатов. При отработке конструкции и испытании новых двигателей на дизельном масле с присадкой ЦИАТИМ-339 было обнаружено, что это масло не соответствует требованиям нового двигателя. Поэтому необходимо было подобрать масла для четырехтактных дизелей и в первую очередь для дизелей с наддувом установленных на тракторах К-700. Хотя при предварительных испытаниях масла с присадкой ВНИИ НП-360 на двигателе ЯМЗ-236 были получены удовлетворительные результаты, дальнейший опыт эксплуатации тракторов К-700 с двигателями ЯМЗ-238НБ показал, что это масло не обеспечивает стабильную работу поршневой группы.
Компрессоры выполняют одно — и двухступенчатыми; их конструктивные формы мало отличаются от вышеописанных, однако специфика объектов охлаждения другая. При изготовлении картеров, цилиндров ( с гильзами), крышек и поршней применяют легкие сплавы; схемы расположения цилиндров V -, W -, VV-образные, с углом между осями, обеспечивающим полное уравновешивание сил инерции первого порядка возвратно-поступательно движущихся масс; для уменьшения веса и габаритов машин допускаются повышенные числа оборотов; нижний предел применения одноступенчатого сжатия, особенно для компрессоров средней и малой производительности, доходит до — 40 С, что ухудшает экономичность, но упрощает и повышает надежность автоматической защиты и управления.
Lada 2107 1.5 (75 hp) [1982-2107]
GENERAL SPECIFICATIONS | |
---|---|
Make | Lada |
Model | 2107 1. 5 (75 hp) |
Variant | Lada 2107 |
Generation | Lada 2107 |
Years | 2107, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 10, 2006, 2008, 202 20 2012 |
Тип кузова | Салон |
Год. +1 место | |
Number of doors | 4 doors |
ENGINE AND TRANSMISSION | |
---|---|
Fuel | Gasoline |
Actual displacement | 1451 h.p. (88.55 i.c.) |
Диаметр цилиндра | 76 миллиметров (2,99 дюйма) |
Распределительный | OH клапаны и блок клапанов0015 |
Cylinder layout | In-line engine |
Engine model | 2103 |
Engine modification | 1. 5 (75 Cv) |
Number of cylinders | 4 цилиндра |
Количество клапанов на цилиндр | 2 клапана на цилиндр |
Количество скоростей МКПП | 4-ступенчатая |
Максимальный крутящий момент | 103 Нм при 3400 об/мин | 75,97 фунт-фут. при 3400 об/мин |
Расположение двигателя | Передний двигатель. Longitudinal orientation |
Maximum power | 75 (HP) Horsepower at 5600 Rpm |
Compression ratio | 8.5 : 1 |
Cylinder stroke | 80 mm (3.15 inches) |
Intake | Carburettor |
Drive | Rear |
DIMENSIONS AND CAPACITIES | |||
---|---|---|---|
Length | 4145 millimeters (163. 19 inches) | ||
Высота | 1440 миллиметров (56,69 дюйма) | ||
Ширина | 1620 миллиметров (63,9 дюйма)0015 | ||
Емкость топливного бака | 43 литра (11,36 галлона) | ||
Макс. Грудома ствола | 325 литров (11,48 куб. | Масса в снаряженном состоянии | 1035 кг (2281,78 фунта) |
Maximum permissible weight | 3152.61 pounds (1430 kg) | ||
Front track | 1365 millimeters (53.74 inches) | ||
Rear track | 1321 millimeters (52.01 inches) |
РАСХОД И ВЫБРОСЫ | |
---|---|
Расход топлива в смешанном цикле 1 л/км | 8,00 | 27,67 миль на галлон США | 33,23 британских миль на галлон |
Расход топлива за городом | 7,8 л/100 км | 30,16 миль на галлон США | 36,22 британских миль на галлон |
Расход топлива в городе | 9,5 л/100 км | 24,76 миль на галлон США | 29,73 Великобритания MPG |
Скорость и ускорение | |
---|---|
Ускорение от 0 до 60 миль в час | 16. 2 секунд |
9000
16.2 секунд
9000
16.2 секунд
9000
16.2 секунд.0014
17 seconds
Maximum speed
150 km/h (93.21 mph)
CHASSIS, SUSPENSION AND WHEELS | |
---|---|
Steering type | Реечный рулевой механизм |
Передние тормоза | Дисковые тормоза |
Задние тормоза | Барабан |
Double wishbone suspension | |
Rear suspension | Spring suspension |
Tire size | 5.5J x R13 |
Tire size | 175/70 R13 |
Расточка блока цилиндров: зачем, почем и как
Вначале рассмотрим материальную часть вопроса, поскольку капитальный ремонт должен быть рентабельным. К примеру, делая полное восстановление двигателя Ниссан Патрол, можно параллельно сделать большую финансовую ошибку. Дело в том, что цена капитального восстановления этого мотора, да и не только этого, Патрол так, к примеру, может стоить дороже, чем покупка контрактного двигателя, который будет в сто раз долговечнее. Даже если на капремонт не покупать оригинальные дорогущие детали. Расточка блока цилиндров цена которой указана в табличке, не самый высокий пункт в смете на восстановление мотора, но очень важный.
Конечно, ни о каких контрактных двигателях речи быть не может, если мы говорим о Жигулях или о подобных автомобилях. Тем не менее, всегда есть смысл просмотреть варианты замены мотора перед тем, как ставить его на капремонт, особенно если пробег за 200 тысяч, а мотор дорогой и заморский.
Расточка блока цилиндров производится на специальном станке, с применением точного измерительного оборудования, поэтому и стоит недешево. При этом нужно учесть все размеры до мелочей, допуски для конкретной модели мотора, ремонтные размеры, хонингование, шлифовку плоскости блока и, если нужно, головки блока. Все детали должны быть подобраны заранее, чтобы к мастеру, который будет проводить расточку никаких претензий не было.
Замена поршневых колец
На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:
- в цилиндрах нет выработки;
- не имеет следов повреждения их внутренняя поверхность.
При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.
Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:
- выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
- сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
- снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
- отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
- раскручиваем гайки приемной трубы глушителя;
- полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
- если под двигателем есть защита, демонтируем ее;
- подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
- снимаем нижний лючок корпуса КПП (три болтика);
- головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
- демонтируем поддон, снимаем маслоприемник;
- отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
- шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
- снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
- устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
- устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
- ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
- затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

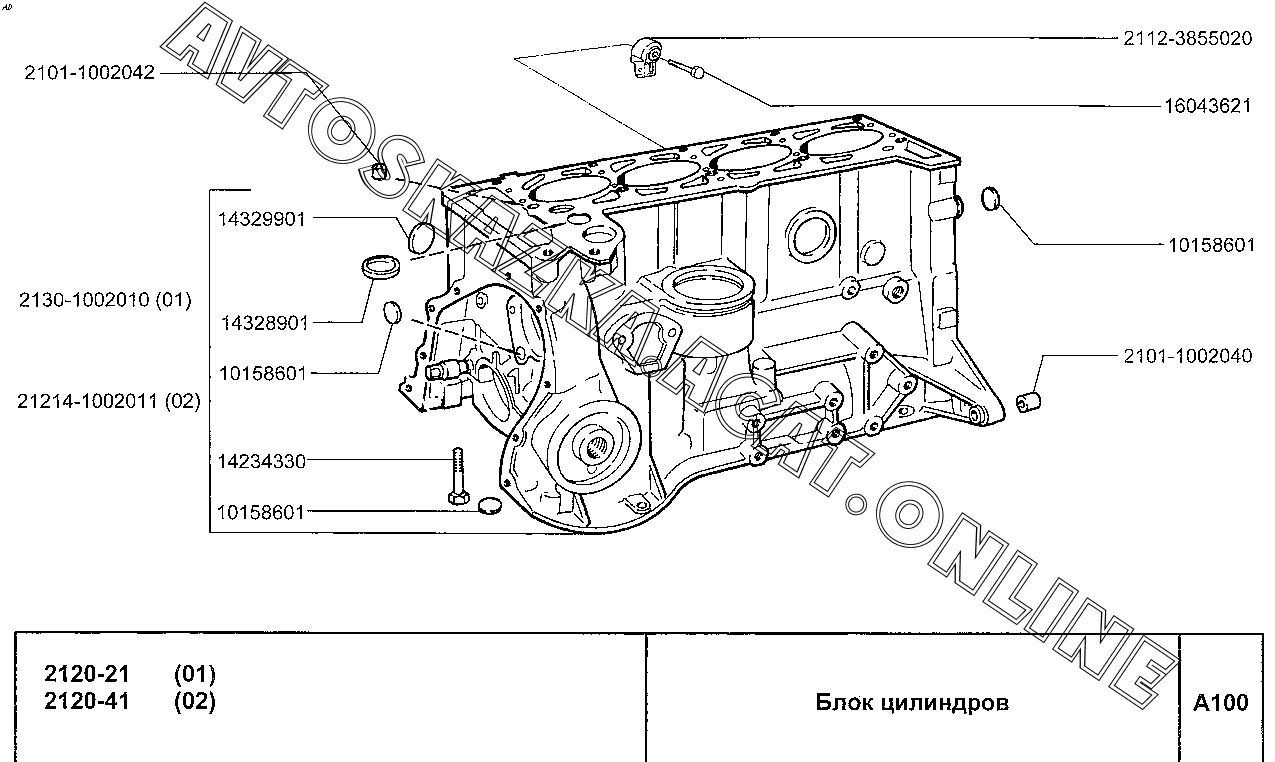

Блок цилиндров ВАЗ-2107 проверка
Тщательно вымойте блок цилиндров, осмотрите масляные каналы
Продуйте и просушите блок цилиндров сжатым воздухом, особенно масляные каналы
Осмотрите блок цилиндров.
Основные размеры блока цилиндров даны на рисунке 1.
Если в порах или в других местах блока цилиндров имеются трещины, то он подлежит замене.
Проверьте, не превышает ли износ цилиндров максимально допустимый — 0,15 мм.
Диаметр цилиндра измеряется нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.
Для установки нутромера на ноль применяется калибр А.96137.
Рис. 2 Измерение цилиндров нутромером: 1 — нутромер; 2 — установка нутромера на ноль по калибру A.96137
Рис. 3. Схема измерения цилиндров: А и В — направления измерения; 1, 2, 3, 4 — номера поясов
Рис. 4. Маркировка размерной группы цилиндров на блоке (белые стрелки) и условного номера блока цилиндров (черная стрелка)
Цилиндры блока по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D, Е.
Класс цилиндра помечен на нижней плоскости блока (рис. 4). На этой же плоскости, а также на крышках коренных подшипников клеймится условный номер блока цилиндров, который указывает на принадлежность крышек к данному блоку.
В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров.
Если максимальная величина износа больше 0,15 мм, расточите цилиндры до ближайшего ремонтного размера поршней (увеличенного на 0,4 или 0,8 мм), оставив припуск 0,03 мм на диаметр под хонингование.
Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0,05–0,07 мм.
Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров.
Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2).
В течение двух минут не должно наблюдаться утечки воды из блока цилиндров.
Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов.
Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров.
В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.

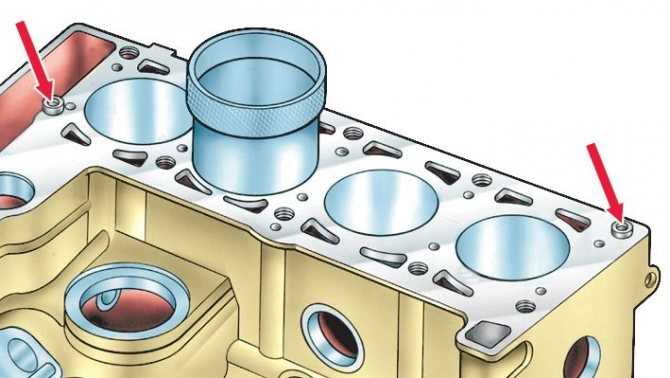

На плоскости разъема блока цилиндров с головкой могут быть деформации. Поэтому проверьте плоскость разъема с помощью линейки и набора щупов.
Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Если неплоскостность превышает 0,1 мм, блок цилиндров замените.
1.2. Устройство и основные параметры двигателя
Поршневой двигатель внутреннего сгорания состоит из следующих механизмов и систем:
- кривошипно-шатунный механизм (КШМ);
- газораспределительный механизм (ГРМ);
- система охлаждения;
- смазочная система;
- система питания;
- система зажигания (в карбюраторном двигателе);
- система электрического пуска двигателя.
В поршневом ДВС (рис. 1) преобразование энергии происходит в замкнутом объеме, который образован цилиндром, крышкой (головкой) цилиндра и поршнем. В карбюраторном двигателе горючая смесь вводится в цилиндр через впускной клапан, смешиваясь с остатками отработавших газов — образует рабочую смесь, которая сжимается поршнем и воспламеняется. Образовавшиеся при сгорании газы перемещают поршень, который через шатун передает усилие на кривошип коленчатого вала, поворачивая его вокруг оси. Отработавшие газы вытесняются при обратном движении поршня через выпускной клапан. Таким образом, тепловая энергия преобразуется в механическую, а возвратно-поступательное движение — во вращательное как наиболее удобный для трансформации вид движения.
Рис. 1. Схема четырехтактного одноцилиндрового карбюраторного двигателя: 1 — распределительный вал; 2 — толкатель; 3 — цилиндр; 4 — поршень; 5 — штанга; 6 — впускной клапан; 7 — коромысло; 8 — свеча зажигания; 9 — выпускной клапан; 10 — поршневые кольца; 11 — шатун; 12 — коленчатый вал; 13 — поддон
При вращении коленчатого вала поршень дважды за один оборот останавливается и меняет направление движения.
Основные параметры двигателей
Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня (рис. 2).
Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Радиус кривошипа — расстояние от оси коренной шейки коленчатого вала до оси его шатунной шейки.
Ход поршня S — расстояние между крайними положениями поршня, равное удвоенному радиусу кривошипа коленчатого вала. Каждому ходу поршня соответствует поворот коленчатого вала на угол 180° (пол-оборота).
Рис. 2. Основные положения кривошипно-шатунного механизма: а — ВМТ; б — НМТ; Vc — объем камеры сгорания; Vh — рабочий объем цилиндра; D — диаметр цилиндра; S — ход поршня
Ход поршня S и диаметр D цилиндра обычно определяют размеры двигателя.
Такт — часть рабочего цикла, происходящая за один ход поршня.
Объем камеры сгорания — объем пространства над поршнем при его положении в ВМТ.
Рабочий объем цилиндра объем пространства, освобождаемого поршнем при перемещении его от ВМТ к НМТ.
Полный объем цилиндра — объем пространства над поршнем при нахождении его в НМТ. Очевидно, что полный объем цилиндра равен сумме рабочего объема цилиндра и объема камеры сгорания.
Степень сжатия ε — отношение полного объема цилиндра к объему камеры сгорания.
Индикаторная мощность Ni, мощность, развиваемая газами в цилиндре.
Эффективная (действительная) мощность Ne — мощность, развиваемая на коленчатом валу двигателя. Эффективная мощность Ne меньше индикаторной Ni, так как часть последней затрачивается на трение и на приведение в движение вспомогательных механизмов. Эта мощность называется мощностью механических потерь Nм.
Механический КПД (коэффициент полезного действия) двигателя ηм — отношение эффективной мощности к индикаторной:
Индикаторный КПД ηi, представляет собой отношение теплоты Qi эквивалентной индикаторной работе, ко всей теплоте Q, введенной в двигатель с топливом.
Эффективный КПД ηе — отношение количества теплоты Q2, превращенного в механическую работу на валу двигателя, ко всему количеству теплоты Q1, подведенному в процессе работы.
Среднее эффективное давление ре — произведение среднего индикаторного давления рi (давление, действующее на поршень в течение одного хода поршня) на механический КПД ηм.
Удельный индикаторный расход топлива qi — количество топлива, расходуемого в двигателе для получения в течение 1 ч индикаторной мощности 1 кВт.
Удельный эффективный расход топлива ge — количество топлива, которое расходуется в двигателе для получения в течение 1 ч 1 кВт эффективной мощности.
Примеры расположения цилиндров двигателей
а — четырехлистный V образный шести цилиндровый; б — четырехтактный V образный восьми цилиндровый; в— четырехтактный рядный четырех цилиндровый; г — четырехтактный рядный шести цилиндровый.
Одноцилиндровый четырехтактный двигатель имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота — за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов — замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.
