Ступицы, колеса и шины уаз патриот / уаз 3163 с 2005 года

Что такое расширитель ступицы

Расширительная шайба

УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.

Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.

УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.

Правильная установка — залог высокого ресурса

Что делать, если после замены элемент снова вышел из строя? Причем не через 30, а 3 тысячи километров? Все дело в неправильной установке. Это одна из частых причин, по которой ступичные подшипники выходят из строя. Если установить элемент не под нужным углом (наискок), то нагрузка на обойму возрастет в разы. В таком случае деталь разрушится уже на первой тысяче километров.

Еще один важный момент — сила затяжки. Если при замене мастер сильно затянул гайку подшипника, нагрузки на него тоже возрастут в несколько раз. Деталь будет постоянно нагреваться. В итоге потребуется УАЗу замена подшипника ступицы снова.

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Почему мы?

Сотрудничество с нами даёт вам следующие преимущества:

• выгодные цены на все детали и запчасти к автомобилям отечественных марок;
• возможность доставки заказа в любую, даже самую удалённую точку России;
• оплата любым удобным способом, включая наличные, безнал и карту;
• регулярные скидки, благодаря которым покупка станет ещё выгоднее;
• возможность отправки посылки с наложенным платежом.

Хотите узнать подробности о ступичных подшипниках или получить помощь в выборе деталей? Звоните 8-800-700-95-54 — наш эксперт всегда подскажет.

• Найдено 54 товара в категории Ступичные подшипники на УАЗ;
• Цены от 219 до 6209 рублей;
• 34 товара в наличии и 20 доступно под заказ, доставка по всей России.

Источник

Что такое расширитель ступицы

УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.

Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.

УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.

Подшипник ступицы УАЗ: последовательность работы при замене

Устройство агрегата

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

1. Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
2. На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
3. Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
4. На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
5. Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента – зубила.
6. Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала. Новый пыльник надевается на свое место.
7. Стопорное кольцо вытаскивается из поворотного кулака, достается использованный подшипник. От пыли и грязи тщательно зачищаются канавки колец, вставляется новый подшипник до упора.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

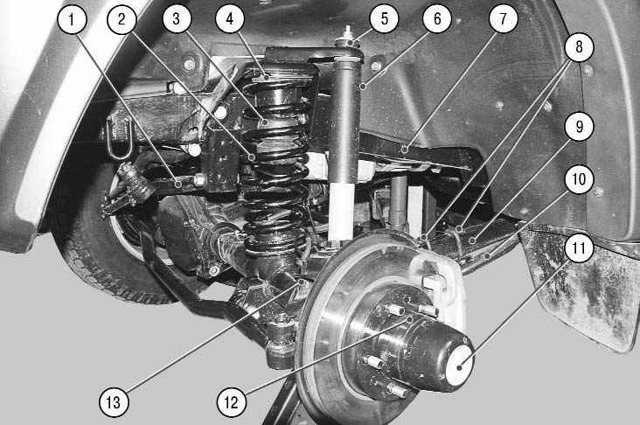

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…
