Тормозные колодки на ваз 2110: выбор и замена

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

зажать суппорт в тиски;
открутить ключом на 10 штуцеры соединительной трубки;
демонтировать трубку, соединяющую рабочие цилиндры;
выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
вставить цилиндры в направляющие;
установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

снять тормозной цилиндр;
снять защитный колпачок с поршня, используя отвертку;
подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
снять уплотнительное кольцо, поддев его отверткой;
установить новое кольцо;
смазать цилиндр, поршень и кольцо тормозной жидкостью;
вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Замена передних тормозных колодок ВАЗ 2110

Вывешивайте колесо с помощью домкрата и снимайте его. Далее требуется разогнуть стопорные пластинки, которые фиксируют крепежный болт направляющего пальца.

Часто направляющий палец проворачивается и не дает справиться с болтом. В этом случае его нужно зафиксировать при помощи ключа на «семнадцать».

Теперь отводите в сторону суппорт и тормозной цилиндр, чтобы открыть доступ к тормозным колодкам. Доставайте колодки из направляющих и ставьте на их место новые изделия.

Давите внутрь поршень суппорта и пытайтесь установить суппорт на прежнее место. Учтите, что новые колодки (по понятным причинам) будут немного толще, поэтому без сжатия цилиндра поставить суппорт вряд ли получится.

Внимание! При сдавливании суппорта тормозную жидкость начнет выдавливать обратно в бачок и она может политься через верх, так что будьте внимательны. Следовательно, воспользуйтесь WD-40 и своим шансом произвести замену штуцера на изделия с более крупными головками. Такая предусмотрительность поможет избавиться от ряда проблем в будущем

Такая предусмотрительность поможет избавиться от ряда проблем в будущем

Следовательно, воспользуйтесь WD-40 и своим шансом произвести замену штуцера на изделия с более крупными головками. Такая предусмотрительность поможет избавиться от ряда проблем в будущем.

После установки суппорта протяните болты и верните на место фиксирующие пластинки. Если в процессе замены вы выкручивали штуцера, то прокачайте тормоза.

Поднимайте нужную сторону авто домкратом и снимайте колесо. Будьте готовы к тому, что барабан прикипел и его придется снимать особым методом.

Делается это следующим образом. Сначала выкручивайте направляющие винты и вкручивайте их в два других отверстия на барабане.

При этом действуйте постепенно — делайте по пол оборота каждого направляющего винта по очереди

Будьте осторожно, ведь известны случаи срыва резьбы или поломки направляющего болта

Далее приступаем к сборке. Закрепите на вновь купленные колодки планку от ручника. С силой вдавите поршенек тормозного цилиндра, ставьте колодки на место.

Возвращайте все в обратной последовательности. При этом максимум проблем возникает с установкой верхней пружины (она ставится уже после монтажа нижней).

Но упростить задачу можно. Возьмите отвертку с длинным жалом, проденьте ее кольцо на краю пружины и уприте инструмент в выступ колодки (возле того места, где должна надеваться пружина).

Теперь тяните отвертку в другую сторону с расчетом на то, что пружина соскользнет с инструмента и займет свою позицию.

По завершении работ обязательно заведите автомобиль и несколько раз выжмите педаль тормоза до пола. Теперь откройте капот и проверьте объем тормозной жидкости в бачке.

Как только новые колодки приработаются, все вернется на круги своя. Следовательно, испытывать тормоза на прочность в пару дней не стоит — можете не рассчитать дистанцию и кого-то «достать» бампером своего авто.

Таким образом, монтаж новых передних и задних тормозных колодок не составит труда. Главное — выделить личное время, отнестись ответственно к работе и следовать инструкции. Удачной дороги и конечно же без поломок.

Стоит рассмотреть, как правильно менять тормозные колодки ВАЗ на передних и задних колесах. Заметьте, периодичность техобслуживания различная, так как при торможении основную нагрузку берут на себя именно передние (около 70% торможения происходит за их счет), задние участвуют в процессе лишь для баланса. Износ тоже будет совершенно иным.

Замена передних колодок у автомобилей «десятого» семейства достаточно проста. Для этого необходимо:

Поддомкратить автомобиль и снять переднее колесо.
Отогнуть стопорную пластину, получив доступ к болту и открутить его, установив внутрь ключи «на 17», а сверху – «на 13».
Отгибаем стопорную пластину

Отворачиваем нижний крепёжный болт
Открутить болт, расположенный на суппорте, и снять его вместе с пластиной.
Демонтируем болт и пластину
Поддеть суппорт и затем открыть его.
Поддеваем суппорт отвёрткой, чтобы открыть его
Извлечь тормозные колодки.
Вытаскиваем изношенные тормозные колодки

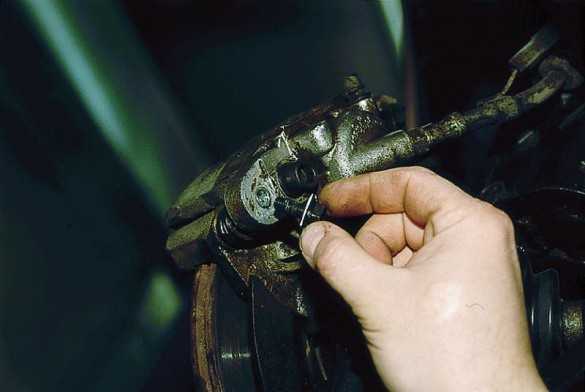

С использованием ключа вдавить тормозной цилиндр в корпус суппорта и обрезать провод, ответственный за индикацию износа колодки.
Срезаем провод
Отключить разъём и извлечь остатки провода.
Отключаем разъём

Вынимаем провод
Подключить новый разъём и провод.
Выполняем сборку в обратном порядке.
После выполнения работ несколько раз жмём на педаль тормоза для восстановления рабочей эффективности тормозной системы.

Процесс работы занимает порядка 30 минут для одного колеса и может быть выполнен с минимальными знаниями в сфере авторемонта.

Инструкция по замене колодок ВАЗ 2110 (передних и задних) с видеосопровождением

Тормозная система автомобилей ВАЗ периода барокко, десятое семейство, фактически не отличается от тормозов восьмёрок и девяток.

Пожалуй, это одна из немногих легковых машин, в которой в то время применяли барабанные тормоза.

Тем не менее их нужно обслуживать, и если кто-то ещё не успел поменять их на дисковые, то всё, что можно прочитать ниже, поможет правильно заменить задние тормозные колодки на ВАЗ-2112 и других Ладах десятого семейства.

Как снять колодки

Для того, чтобы снять дефектные задние колодки с ВАЗ-2110, нужно заготовить следующий арсенал автослесаря:

домкрат необходим для поднятия задней части автомобиля
ключ на 12, он станет главным инструментом в нашем деле
пассатижи пригодятся для снятия деталей
молоток, да, придется приложить физические усилия для выбивания застаревших деталей
отвертка, хороший помощник в деле снятия старых колодок
брусок – отличная подставка.

Работа начинается

Самое первое, что нужно сделать – это загнать авто на домкрат.
Снимаем заднее колесо и диск. Нашему обзору открывается барабан(6), крепящийся ко всей конструкции двумя болтами (шплинтами (7)). Вот их нужно снять. Здесь понадобится ключ на 12 (можно использовать и ключ на , он как раз подходит для работы с колодками десятки.
Снимаем тормозной барабан(6). Это и есть, наверное, самое тяжелое в процессе замены задних колодок, потому что барабан за годы службы автомобиля «прикипает» почти что намертво, и, чтобы снять его, при этом еще и не повредив, придется потрудиться
Тут поможет молоток, которым нужно постукивать по барабану, но только перед этим важно подложить заготовленный ранее брусок, чтобы предотвратить деформацию барабана, а то его недолго и расколоть вдребезги, что нам, конечно, не нужно.
Аккуратно и неспешно снимаем пружину, крепящую задние колодки автомобиля

Пружина снимаются при помощи плоскогубцев или простой отвертки(9).
Теперь следует отсоединить пружину(8), фиксирующую колодку на щитке(1).
Ослабляем верхнюю пружину(3), которая закрепляет узел
Для того, чтобы ослабить пружину, надо отвернуть колодку немного в сторону, примерно на 50-60 градусов.
Для приснятия узла – осторожно извлекаем деталь из опоры и тормозного цилиндра(2)). Для этого нужно ухватиться за колодку(4), не соединенную с ручным тормозом (колдуном в простонародье)

Оттягиваем деталь так, словно пытаемся развести колодки в стороны друг от друга. Несколько раз придеться расшатать деталь, пока она не будет отсоединена и вытащить.
Для того, чтобы произвести снятие второй колодки, отсоединяем тягу ручного тормоза (колдуна) от троса. Теперь колодку легко вытащить

Процесс снятия узлов закончен, теперь можно приступать к замене старых колодок на новые.

Как снять

Для этой операции необходимо приготовить ключ №17, ключ №13 и пассатижи. Предварительно поддомкрачиваем, снимаем колесо, как при его замене, и готовим комплект новых тормозных колодок, предназначенных для ВАЗ 2110. Далее:

С помощью пассатижей отгибаем край стопорной пластины у нижнего болта на колёсном цилиндре. С помощью пассатижей отгибаем край стопорной пластины

Берём ключ №13 и отворачиваем этот нижний болт, но при этом рожковым ключом №17 придерживаем направляющий палец.

ытаскиваем нижний болт и пластину.

оддеваем суппорт и цилиндр отверткой, приподнимаем их вверх.

Вынимаем тормозные колодки из их направляющей. Вынимаем тормозные колодки из их направляющей

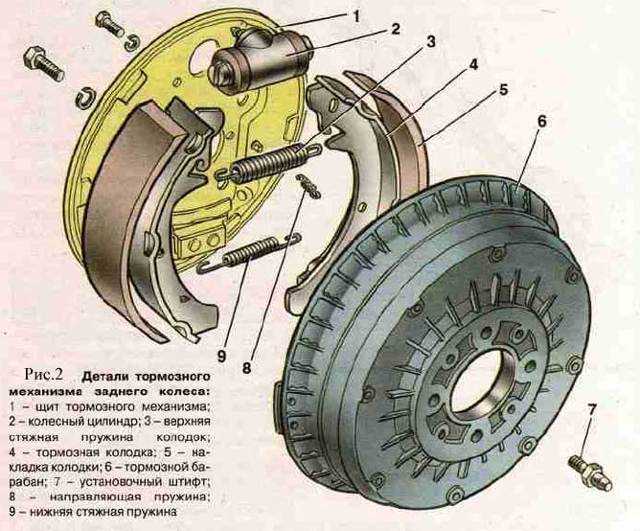

Схема заднего тормозного механизма (тормозной барабан)

Допустим, мы уверены в том, что задние колодки приказали долго жить и их необходимо заменить новыми. Ещё десять-пятнадцать лет назад никто и не думал выбрасывать старые изношенные колодки, на них рачительно меняли накладки, проклёпывали и сажали на специальный клей.

Сейчас с этим проще, публика стала богаче и может себе позволить заменить элемент целиком. Чтобы не забыть, как выглядит задний тормозной механизм, ниже размещена схема.

Работа завершена. Для первого раза лучше положить подробную инструкцию у себя перед глазами, чтобы не сбиться и не допустить ошибку, хорошо бы, еще просмотреть видео материалы по установке тормозных колодок.

На второй раз, эта работа уже будет выполняться автоматически, и займет не более получаса. Главное не затягивать с заменой: тормозные колодки – дело серьезное, не допускающее попустительского отношения, потому как они обеспечивают безопасность движения автомобиля.

Рекомендуется при уже снятом колесе провести также осмотр других частей тормозной системы, а также подвески. Тормозные шланги должны быть целыми, абсолютно без трещин. Тормозные колодки нужно менять только комплектом (парами), иначе автомобиль при торможении будет уводить в сторону.

Какую задачу решает задняя стойка

Стойки автомобиля, в том числе и передние — это узлы машины, которые призваны поглощать энергию кузова, передаваемую от езды по дорожному покрытию. Если дорога бывает неровной, то на стойки садится двойная нагрузка. По сути, от работы стоек зависит не только комфортность передвижения, но во многих случаях и безопасность. Итак:

В частности, задние стойки отвечают за износ ходовой части автомобиля, помогают вместе с амортизаторами решать вопросы с подпрыгиванием кузова и многое другое. Как известно, в момент подпрыгивания, колеса автомобиля теряют контакт с дорожным покрытием и временно становятся отстраненными от осуществления передачи тормоза, привода и оказания действия боковых сил. В результате все это сказывается на безопасности вождения.
Что касается комфорта в вождении, то он без качественной амортизации теряется, особенно если при переезде неровностей изменяется направление движения. Кроме того, при торможении или резком ускорении каждый камешек на дороге, а вернее его энергия передается в салон, если можно так выразиться, без фильтрации.

Примечание. Задние стойки, как и передние эффективно решают вышеперечисленные проблемы, поглощая все удары и толчки от дорожного полотна. Они призваны заботиться о комфорте и безопасности водителя и пассажиров, находящихся в салоне автомобиля.

Кроме того, плохо работающие амортизаторы увеличивают тормозной путь и позволяют транспортному средству подпрыгивать на дороге, способствуя возникновению сильного колебания кузова. Его качает из стороны в сторону, что способствует скорому износу покрышек и других деталей ходовой части автомобиля.

Правильная и грамотная замена задних стоек ваз 2110 своими руками, в данном случае становится решающей операцией, которая, несмотря на кажущуюся простоту, представляет собой серьезный процесс, где можно совершить массу ошибок.

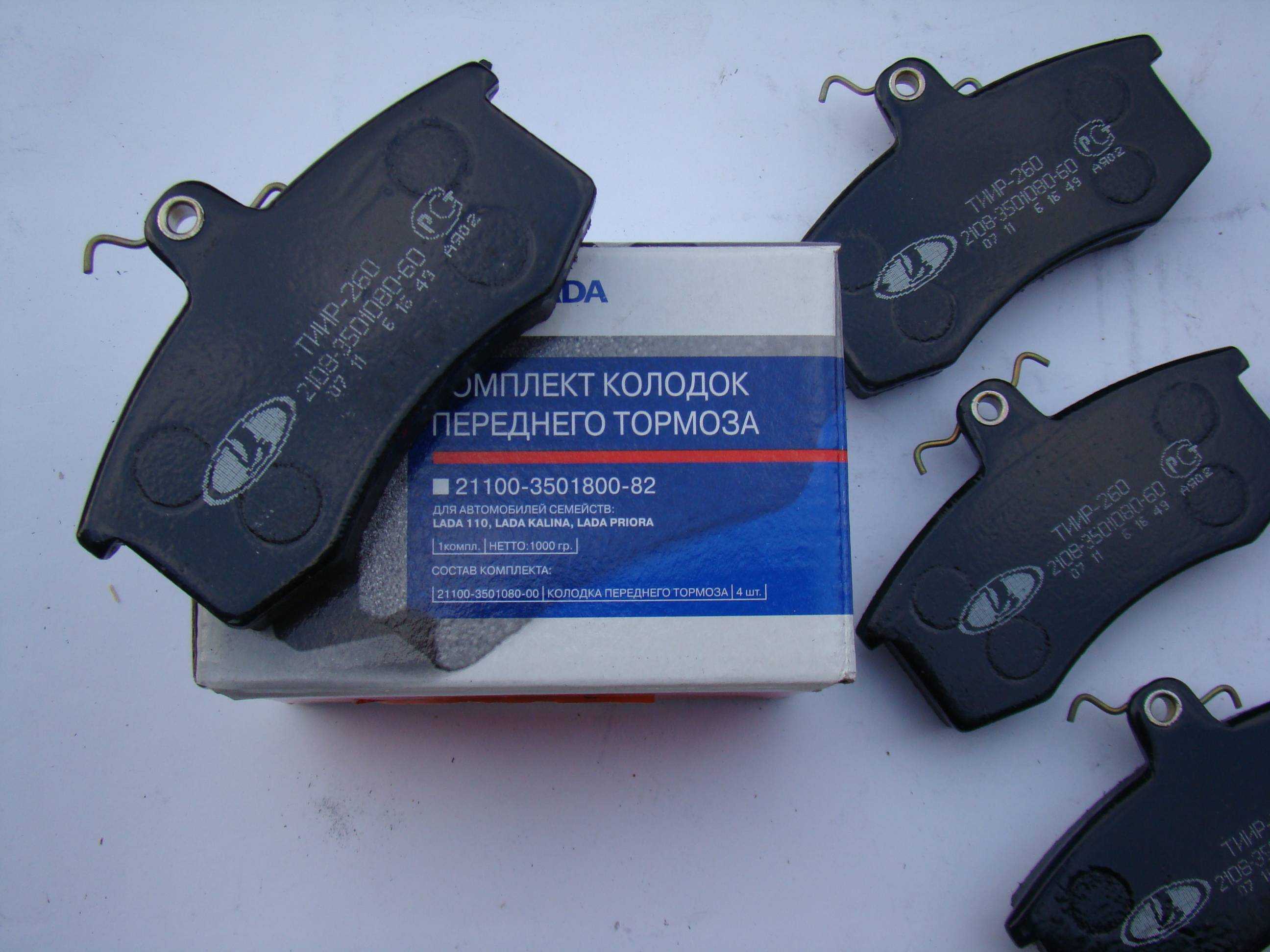

Замена передних колодок

Молоток с короткой ручкой.
Небольшое зубило (главное, чтобы было острое).
Ключи накидные и торцовые на 13, рожковый на 17.
Плоскогубцы.
Небольшой ломик длиной 40-50 см.
Баллонный ключ.
Домкрат.

Теперь окончательно выкрутите болты и снимите колесо на стороне, которую подняли. В целях обеспечения безопасности колесо подставьте под сторону автомобиля, чтобы при случайном падении с домкрата машина не легла на землю днищем. Тормозные суппорты расположены в передней части диска, поэтому при проведении замены на левой стороне для удобства выверните руль влево. Если работаете справа, то руль выворачиваете вправо.

Болт не выкручивайте до конца, возьмите ломик и, установив его в промежуток между корпусом механизма и колодкой, пробуйте вдавить суппорт до упора. Когда у вас это получится, можно верхний болт выкручивать, половина суппорта откинется в сторону, облегчая доступ к тормозным колодкам. Снимите старые, вместо них поставьте новые.

Процедура замены колодок на ВАЗ 2110-ВАЗ 2112

Примечание! Запомните, колодки необходимо менять комплектом: решив поменять передние с правой стороны, придется заменить и с левой. Иначе автомобиль будет неровно тормозить, возникнет повышенная опасность аварийной ситуации: при резком торможение автомобиль будет уносить в сторону от направления вашего движения.

Перед началом работы снимите нужное колесо с автомобиля, подробности здесь: «Правильная замена колёс на автомобиле».

Снятие

1) Если у вас машина с датчиком износа (легко узнать, сняв колесо и посмотрев, есть ли рядом с тормозным шлангом разъём и колодка проводов, как показано на фото ниже), тогда скиньте клемму минус с вывода аккумуляторной батареи (подробности читайте в статье: «Замена АКБ на ВАЗ», пункт первый). Разъедините проводную колодку (указана красной стрелкой) и разъём (указан синей стрелкой), идущий на датчик. Выньте тормозной шланг который, обозначенный зелёной стрелкой, из кронштейна на телескопической стойке, указанной чёрной стрелкой.

Примечание! Вы должны понимать, что датчик вмонтирован в колодку, поэтому старую колодку со старым датчиком лучше всего выбрасывать и покупать в автомагазине новую тормозную колодку с уже установленным на ней датчиком.

2) Чтобы вынуть датчик, необходимо залезть отверткой в отсоединенный разъем и нажать на усик, держащий провод внутри (фото 1). Надавив усик, станет возможным вынуть провод из разъёма и просунуть его через отверстие в держателе тормозного шланга (фото 2). Оставьте его висеть и приступайте к снятию непосредственно колодки.

Примечание! Разобравшись с проводкой, обязательно проверьте сколько у вас тормозной жидкости залито в тормозной бачок (на маленьком фото бачок указан стрелкой). Если жидкости до отметки MAX, то немного откачайте её с помощью резиновой груши, затем переберитесь к тормозным колодкам и отвёрткой отогните их (показано на большом фото ниже). Используйте отвёртку как рычаг и опирайтесь ею на тормозной диск, отодвигая колодку.

3) Отогните отвёрткой стопорную шайбочку (помечена красной стрелкой) и отверните нижний болт крепления нижней части суппорта (болт обозначен синей стрелкой).

Примечание! Желательно предварительно очистить металлической щёточкой механизмы от грязи. Легче оттирать загрязнения, используя спирт (но ни в коем случае не бензин/дизельное топливо).

4) С помощью накидной головки и воротка или при обычного гаечного ключа, отверните нижний болт, крепящий суппорт, указанный красной стрелкой указан. Если направляющий палец проворачивается и вывернуть не получается, то берите в руки второй гаечный ключ и зажимайте направляющий палец, а основным откручивайте болт.

5) Откиньте скобу у суппорта вверх и снимите обе тормозные колодки, замените их новыми.

Примечание! Очистите поверхность, где они стояли, от грязи и ржавого налёта щёткой. ,Просмотрите тормозной элемент и убедитесь, что тормозная жидкость не капает.

Установка

Устанавливаются новые колодки в обратном снятию порядке. Необходимо будет утопить поршень в тормозной цилиндр, а иначе новые колодки просто не встанут на своё место. Возьмите струбцину и установите её как показано на рисунке. Между струбциной и непосредственно поршнем поставьте какую-нибудь проставку (маленькую дощечку) и после всех операций начните заворачивать струбцину, дождавшись пока поршень полностью не утопиться в цилиндр.

Примечание! Не забудьте загнуть обратно стопорную шайбу, благодаря которой болт направляющего пальца не будет отворачиваться. После установки пару раз (2-4 раза) нажмите на педаль тормоза, чтобы поршни встали в рабочее положение и автомобиль оттормаживался нормально без каких-либо перебоев. ,Доведите количество тормозной жидкости в бачке до нормы. Учтите, новые колодки требуют притирки, поэтому километров 100 шибко сильно ездить и резко нажимать на педаль тормоза не рекомендуется, ездите плавно и аккуратно.

Если вы решите оставить старые колодки, тогда делайте на них фломастером пометки, необходимо строго устанавливать на те же места, не рекомендуется их переставлять между собой или ставить на разные стороны (например, с левой части автомобиля переносить колодки на правую часть) – это может привести к ухудшению тормозов.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

открутить болт крепления тормозного шланга;
вытащить болт, предварительно сняв два уплотнительных кольца;
вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
снять удерживающие пружины с тормозных колодок;
демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;
открутить и снять болты, крепящие суппорт к поворотному кулаку;
снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

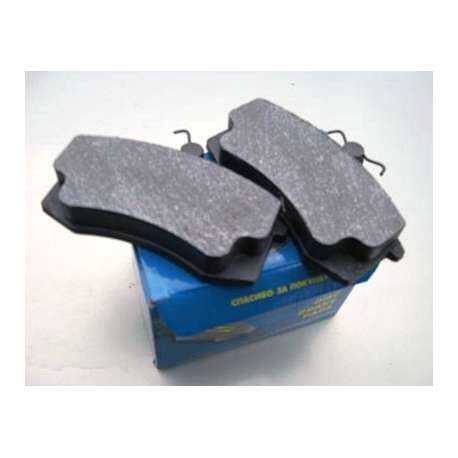

Какие тормозные колодки на ВАЗ-2110 выбрать

Только правильный выбор деталей тормозной системы позволит вам уверенно чувствовать себя на дороге. И не стоит здесь экономить. Что касается производителя, то, как обычно, предпочтение следует отдать оригиналу. Колодки тормозные передние ВАЗ-2110 идут под каталожными номерами 2110-3501080, 2110-3501080-82 или 2110-3501089. Стоят такие детали недорого – порядка 300 рублей. Можно выбрать колодки и известных мировых производителей автозапчастей. Они обойдутся дороже (до 1000 рублей), но и качество у них заметно лучше.

Ни в коем случае не стоит покупать дешевые аналоги из Азии. Мало того что изнашиваются они вдвое быстрее, их конструкция довольно хрупкая.

Важно: колодки, как передние, так и задние, меняются только парами и обязательно на обоих колесах оси! Именно поэтому фирменные запчасти продаются исключительно в комплекте из четырех изделий

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

Основание колодки выполнено из достаточно прочного металла.
Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.

Статья в тему: Ремонт выхлопной системы ВАЗ 2110: инструкция по замене глушителя

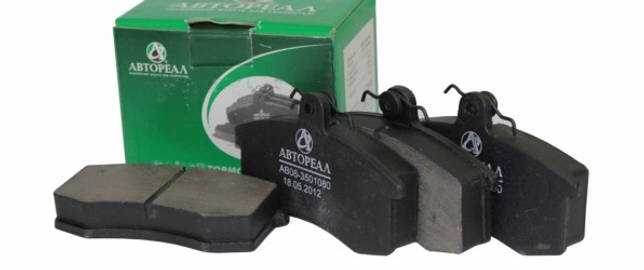

Комплект задних ТК

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
При замене колодок сзади или впереди менять следует сразу обе.
Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК

Меняем на ВАЗ 2110 задние тормозные колодки своими руками

Чтобы узнать, когда необходима замена задних тормозных колодок ВАЗ 2110, следует ориентироваться не только на собственные ощущения или появление скрипов при торможении, но также на их реальный износ.

Оценить состояние колодок можно через смотровое окошко, даже не снимая барабан. Для этого следует вынуть резиновую заглушку в пылезащитном щите, поддев отверткой, посмотреть на накладки. Их толщина должна быть более 1,5 мм.

Если меньше, то они уже не обеспечат быструю остановку после нажатия на педаль. К тому же при такой толщине ход поршня цилиндра будет больше нормы. Отсюда – протечки, ведущие к потере жидкости, падение ее давления, то есть – под угрозой вся система торможения.

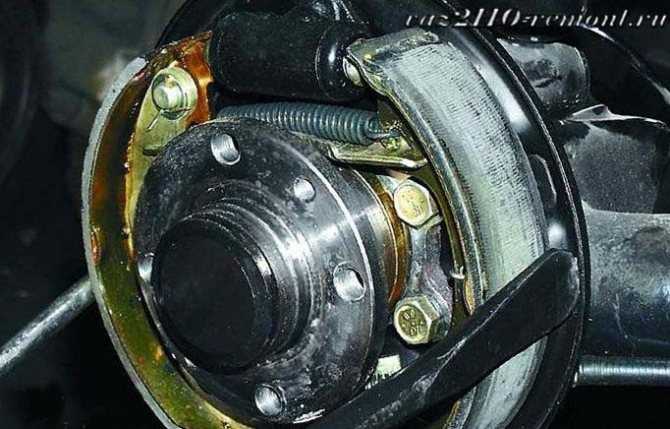

Тормозной механизм заднего колеса

Устройство

Прежде чем производить разбор, необходимо знать устройство системы торможения. На ВАЗ 2110 – гидравлические тормоза с распределением контуров. Один контур – передний правый и задний левый механизмы, второй контур – по диагонали.

В гидропривод включен (также двухконтурный) регулятор давления. С его помощью осуществляется регулировка давления тормозной жидкости, на задние тормозные системы. Именно через регулятор жидкость поступает на оба задних механизма.

Схема гидропривода тормозов

Регулировка осуществляется через четыре камеры. Их устройство таково: две соединяются с главным цилиндром, и две, соответственно, с обоими цилиндрами задних тормозов.

Для качественного торможения необходимо, чтобы вся система работала слаженно, была правильная регулировка и надежные механизмы.

Порядок разбора

Ремонтную операцию лучше проводить на эстакаде (можно — смотровой яме), или просто ровной площадке, имеющей твердое покрытие, ведь придется снимать задние колеса, естественно, вначале поддомкратив машину.

Снимаем колесо и диск;
Выкручиваем направляющие болты, которых здесь 2 штуки, снимаем барабан;
Частая проблема – прикипание барабана, поэтому иногда снять его не так просто. Проблема издавна решается путем простукивания молотком (через доску) барабана;

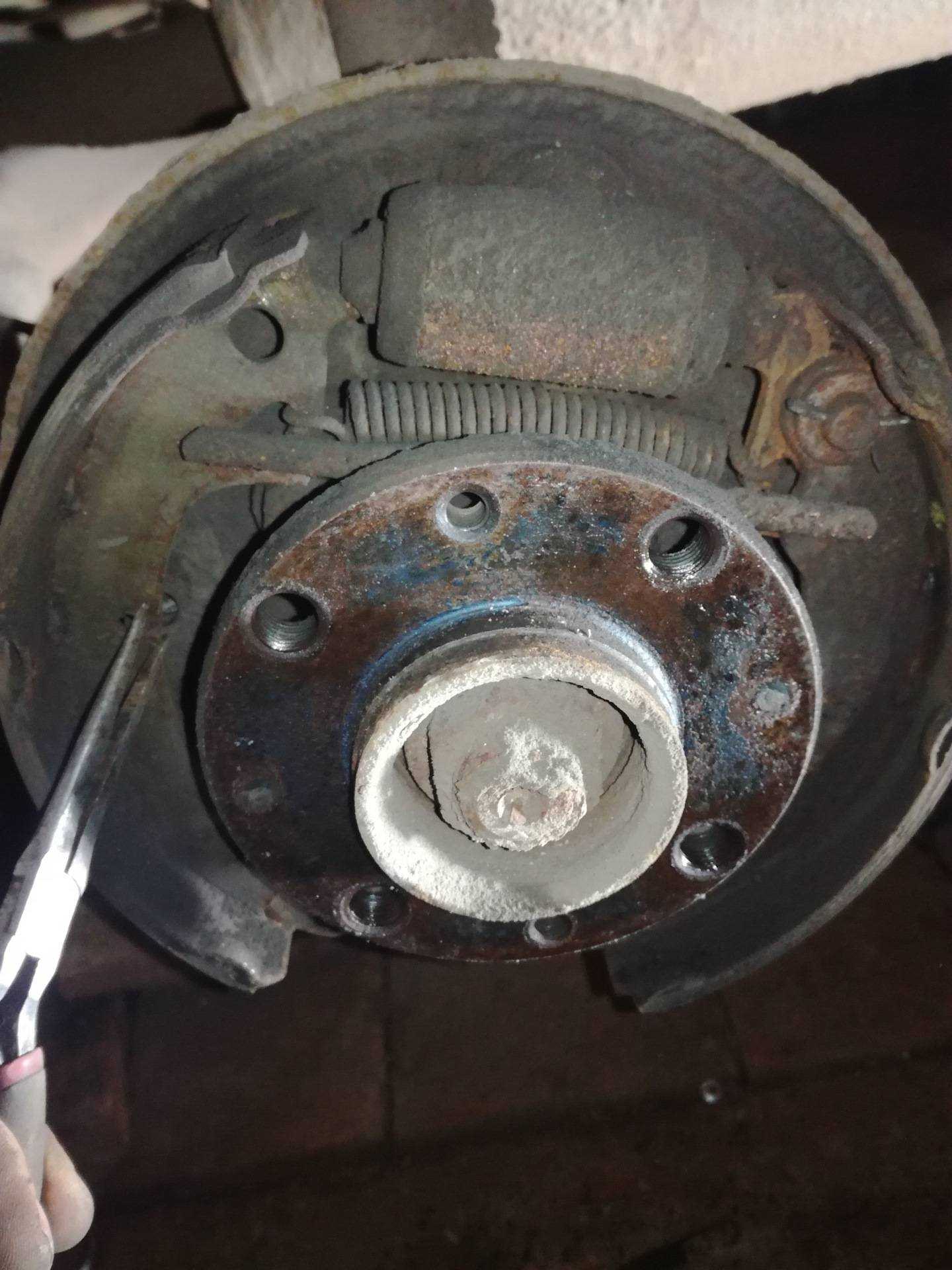

При помощи пассатижей снимаем стягивающую пружину;
После этого — фиксирующую направляющую пружину, удерживающую колодку;
Извлекаем из опорной планки колодку, не соединенную с тягой ручника. Для этого тянем за ее свободный край в сторону и вдоль щита;
Ослабляем верхнюю пружину. Для этого нужно поворачивать в сторону колодку, пока не удастся отсоединить пружину;
То же самое проделываем с пружиной второй колодки;
Убираем распорную планку;
Отсоединяем от тросика тягу ручника;
Отмечаем про себя, или зарисовываем, как произведено соединение с тягой;
Отцепляем пружину, вынимаем шплинт, отсоединяем тормозную колодку.

Таким образом, процесс разборки закончен.

Замена

В принципе, сборка происходит в обратном порядке, хотя имеются свои особенности:

Для достижения нормального давления тормозной жидкости, в дальнейшем, необходимо загнать внутрь поршень тормозного цилиндра;
Соединить тягу ручника и колодку, обязательно вставить шплинт;
Подсоединить к тормозной колодке направляющую пружину;
Соединить тросик с тягой ручника;
Соединить с установленной новой колодкой верхнюю пружину;
Нужно опереть вторую колодку в пятку тормозного цилиндра, потянуть за ее нижний край. Пружина натягивается, планку можно вставить;
Остается завести вторую колодку и посадить ее в прорезь планки;
При помощи пассатижей сцепить пружину со второй колодкой;
Проследив за тем, чтобы тросик не попал под движение частей, составляющих устройство тормозного механизма, необходимо установить тормозной барабан на место;
Остается закрутить направляющие болты, затем установить колесо.

То же самое проделываем с другим колесом.

Регулируем давление

Во-первых, нужна регулировка стояночного тормоза. Это устройство после ремонтных работ всегда требует наладки.

Во-вторых, проводится регулировка задних тормозов таким образом, чтобы система блокировала задние колеса чуть позже, чем передние.

Зная устройство тормозов, ослабляем болт, крепящий регулятор давления, при помощи отвертки перемещаем кронштейн рычага привода регулятора, чтобы образовался зазор порядка 2 мм между рычагом и его пружиной.

Проводим тест – разгоняем машину километров до 40, затем резко тормозим. Наблюдающий за процессом со стороны отмечает, правильно ли блокируются колеса. Если передние колеса блокируются позже задних, то регулятор необходимо переместить в сторону уменьшения зазора. Затем снова провести тест, пока не будет достигнута правильная блокировка колес.

Демонтаж передних тормозных колодок

Ваз 2110 тормозные колодки передние

Порядок выполнения снятия тормозных колодок:

Для начала потребуется пометить краской расположение передних колес относительно к ступицам.

перед началом домкрачивания авто следует ослабить крепежные болты на колесах, задние колеса автомобиля необходимо застопорить упором;
приподнимаем переднюю часть автомобиля и устанавливаем ее на подставку;
снимаем передние колеса.

снимаем резиновые кольца с тормозного шланга;
достаем штекер датчика износа из отверстия, но во время этого не надо тянуть кабель;
отцепляем провод;
достаем из держателей датчик износа тормозной колодки;

Колодки передние на ваз 2110 и датчик износа

откручиваем крепежные болты сверху и снизу;
из направляющей колодки необходимо достать суппорт;
не отсоединяя тормозного шланга, иначе придется удалять воздух из тормозной системы, прикрепляем суппорт проволокой либо изолентой к стойке(см.Ваз 2110: замена передних стоек своими силами).

деревянным бруском предотвращаем выдавливание поршня тормозного цилиндра;
из направляющей извлекаем колодки тормозные передние ваз 2110.

Проверка тормозных колодок

Колодки тормозные передние на ваз 2110

Порядок проверки:

требуется провести очистку места установки тормозных колодок на направляющей и места скользящей поверхности, щеткой из проволоки легких металлов, а также смочить в спирте тряпку и протереть тормозные диски (не следует для этого применять инструменты, имеющие острые кромки и минеральный растворитель).

Перед началом установки колодок тормозных проверяем тормозной диск пальцами, нет ли там канавок и выбоин. Если имеются канавки, то при достаточной толщине тормозного диска его можно проточить. Эта процедура выполняется в СТО:

измеряем толщину тормозного диска (она не должна быть менее 1,5 мм);

Если проверка показала, что колодки изношены, их нужно сменить. При необходимости проводится и замена стопорных скоб.

При наличии повреждений защитного чехла направляющих пальцев суппорта ремонтируем его на СТО, либо заменяем на новый. Если тормозные колодки сильно изношены, то проводим также проверку легкости хода поршня. Для этой цели нужно вставить брусок дерева в суппорт и попросить помощника медленно нажимать на тормоз. Для окончательной проверки нужно вставить брусок во вторую тормозную колодку и другой суппорт. Если все в норме, то поршень будет легко выдавливаться и вдавливаться.

Установка передних тормозных колодок

Установка передних колодок тормоза

Последовательность действий при выполнении:

при помощи деревянного бруска следует вдавить тормозной поршень, при этом следя, чтобы не нанести повреждений защитному чехлу и чтобы не перекосило поршень.

В процессе операции нужно использовать специальный отсасывающий прибор, нельзя отсасывать жидкость ртом, так как она ядовита. Уровень жидкости, по завершении замены колодок должен быть ниже о, потому что при нагреве тормозная жидкость расширяется, и при попадании на тормозной цилиндр приводит к коррозии и разрушению его покрытия. Итак:

на направляющую колодок, в стопорные скобы вставляем колодки под углом, сбоку.

Комплект передних тормозных колодок

в направляющую вставляем суппорт;
сверху и снизу суппорта нужно вкрутить новые болты и хорошо затянуть их.

После замены

Новые тормозные колодки ваз 2110

В процессе эксплуатации автомобиля, после замены колодок тормоза, особенно на переднеприводных машинах, таких как ваз 2110, следует быть крайне внимательным. Рекомендуется притормаживать пару раз со скорости 70 — 90 км/ч до 8-10 км/ч, легонько нажимая на тормоз и первое время без нужды не использовать резкие тормоза. Кроме того, следует проверить внимательно:

надежно ли прикреплен в держателе тормозной шланг;
зафиксированы ли тормозные шланги;
закреплены ли штуцеры для удаления воздуха;
нормальная ли герметичность.

Некоторые модификации ваз 2110 имеют тормоза с неподвижным суппортом.

Замена передних тормозных колодок

В «десятке» срок службы передних тормозных колодок в среднем составляет от тридцати до пятидесяти тысяч километров, но в целом сильно зависит от манеры езды. Что понадобится для самостоятельной замены?

Ключи с на «13» и «17».
Плоскогубцы.
Новые детали.

Сначала снимаем колесо, на котором будем производить замену накладок;
Затем в колесном цилиндре находим болт и плоскогубцами отгибаем его стопорную пластину;

Не забудьте проверить на каком уровне находится тормозная жидкость в бачке. По окончанию работ нажмите несколько раз на педаль тормоза, чтобы тормозные цилиндры встали на свое место.

Установка новых колодок на передние колеса ВАЗ 2110

Качественная замена колодок ВАЗ 2110 – это своего рода искусство. Не стоит говорить о том, что места от старых колодок необходимо тщательно прочистить от грязи, земли, накапливаемой со временем. Можно использовать для этих целей отвертку с широким лезвием или маленький шпатель.

Перед тем, как поставить новые колодки требуется также суметь переместить поршень как можно дальше цилиндра. Как и говорилось выше, данную операцию можно выполнять разными способами. Можно взять газовый ключ и вдавить им в цилиндр поршень, как показано на фото.

вдавливание поршня в цилиндр газовым ключом

Таким образом, своими руками можно установить передние колодки довольно легко. Но существует и еще один метод. Он подразумевает установку новой колодки с одновременным опусканием суппорта в рабочее положение. В данном случае будет необходимо пользоваться металлическим стержнем, который упирая о диск, можно вдавить поршень. Этот метод больше подойдет тем, кто имеет определенную сноровку в работе со стержнем или монтажной лопаткой.

перерезать бокорезом провод датчика износа старой колодки, расположенной на внутренней стороне (это делается ввиду того, что в комплекте новых колодой такой датчик присутствует;
отсоединить электрический разъем от проводов автомобиля;
вынуть провод датчика из резиновых колец, которые охватывают тормозной шланг.

снятие провода датчика из резиновых колец при установке передних колодок на автомобиле ВАЗ 2110

Устанавливая новые колодки, необходимо соединить разъем датчика износа и провода автомобиля, заново пропустив новый провод сквозь резиновые кольца тормозного шланга. Что касается наконечника датчика, то его нужно вставить в отверстие колодки.

Кроме этого, перед установкой новых колодок инструкция рекомендует смазать все направляющие пальцы суппорта литолом или специальной смазкой

К тому же, рекомендуется обратить внимание на пружины зажимного типа, которые обязаны быть размещенными параллельно краю колодок сверху. Данный параметр очень важен, так как происходит заклиNiva поршня и направляющих суппорта и контактирующие постоянно с тормозным диском колодки могут потрескаться

Итак, приступаем к непосредственной установке. Опускаем скобу суппорта, поджимая ее при помощи отвертки, и затягиваем нижний болт. Им крепится направляющий палец, который фиксируется загибанием краев стопорной шайбы.

Затем приступаем к установке тормозного шланга. Если он старый, то желательно сразу же его заменить, ведь благо цена него не такая уж и высокая. Итак, крепим его на место в кронштейне, а затем несколькими нажатиями на педаль тормоза, помогаем поршню суппорта стать в рабочее положение.
