Замена переднего ступичного подшипника ваз 21214

Как определить исправность подшипника колеса на Lada 4×4?

Прежде, чем менять подшипник, нужно убедиться в его неисправности. Один из симптомов — это гул при езде по трассе, меняющийся на поворотах. Но ступичные на Ниве могут подвергаться регулировке. Если пробег автомобиля не превышает 20-30 тысяч километров, то ступичный на Ниве Шевроле нужно просто отрегулировать. После нескольких регулировок регулировка недопустима, неисправный подшипник следует заменить.

Как определить его неисправность? Достаточно сделать следующее:

1. Вывесите колесо.
2. Возьмитесь за колесо двумя руками и покачайте в вертикальной плоскости. Большой люфт — признак неисправности.
3. Раскрутите колесо руками. Оно должно вращаться некоторое время без звука. Наличие постороннего шума — признак присутствия проблемы.

Регулировка ступичного подшипника Шнивы

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

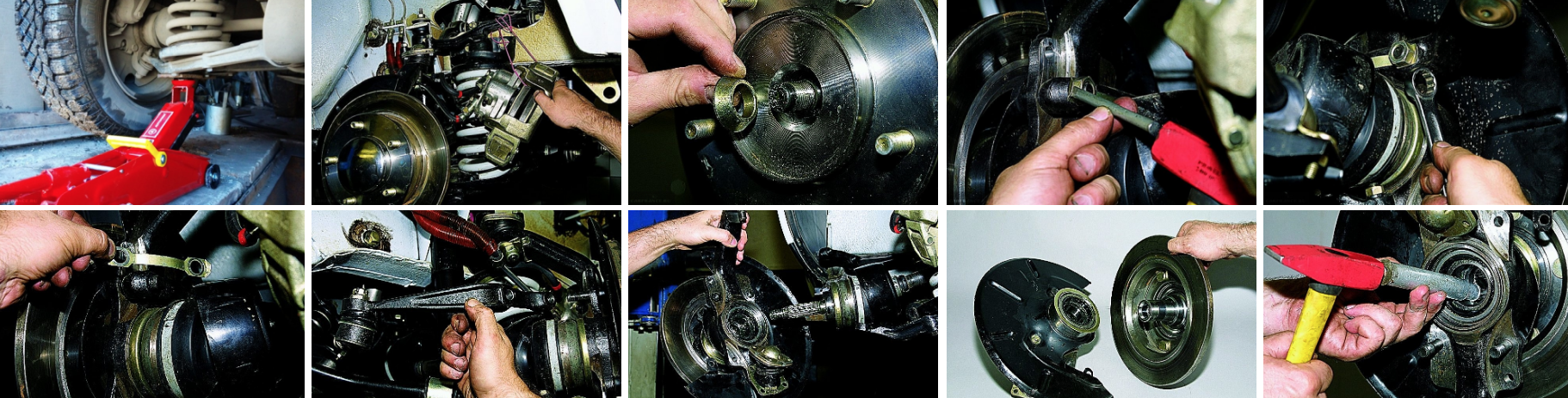

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.

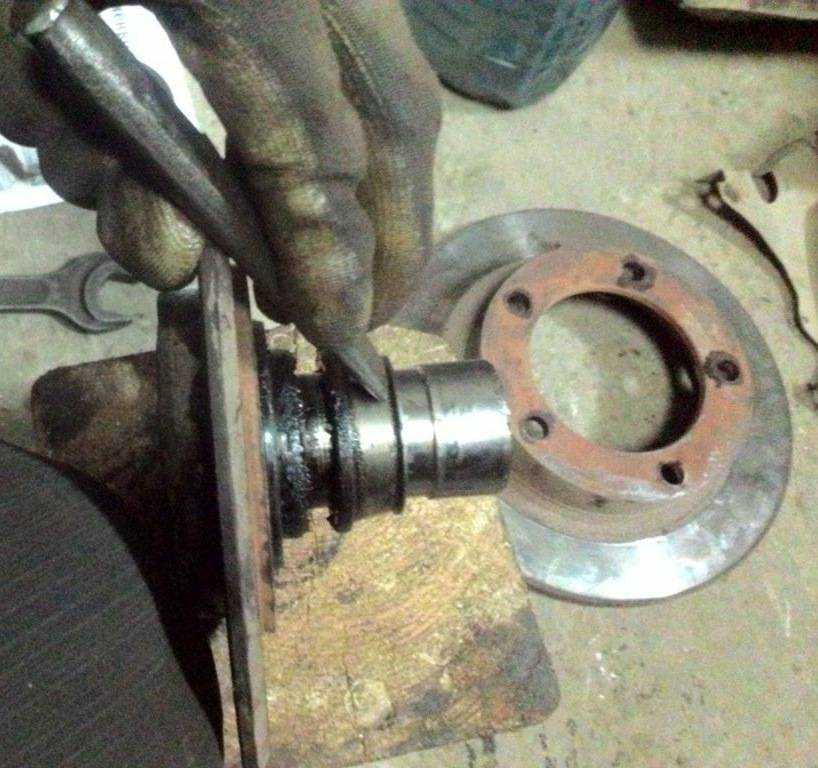

• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена

Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

• Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
• Ключ для откручивания колёсных гаек;
• Плоская отвёртка. Чтобы снять защитный колпачок;
• Головка на 27;
• Бородок слесарный. Для расправления буртика ступичной гайки;
• Молоток;
• Гаечные ключи на 10, 17, 19 и 22;
• Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
• Тиски;
• Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

• Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
• Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
• Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
• При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
• Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
• Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
• Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
• Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
• Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
• Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
• Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
• Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;

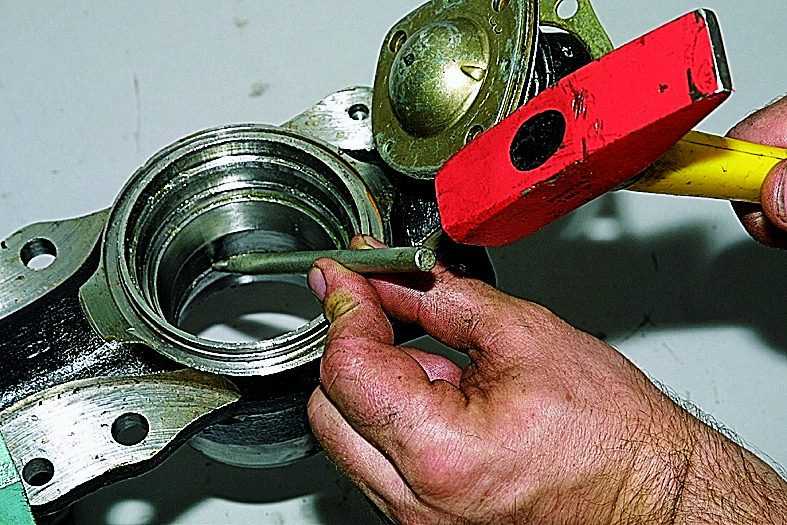

• При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Замена подшипника передней ступицы Нива своими руками

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

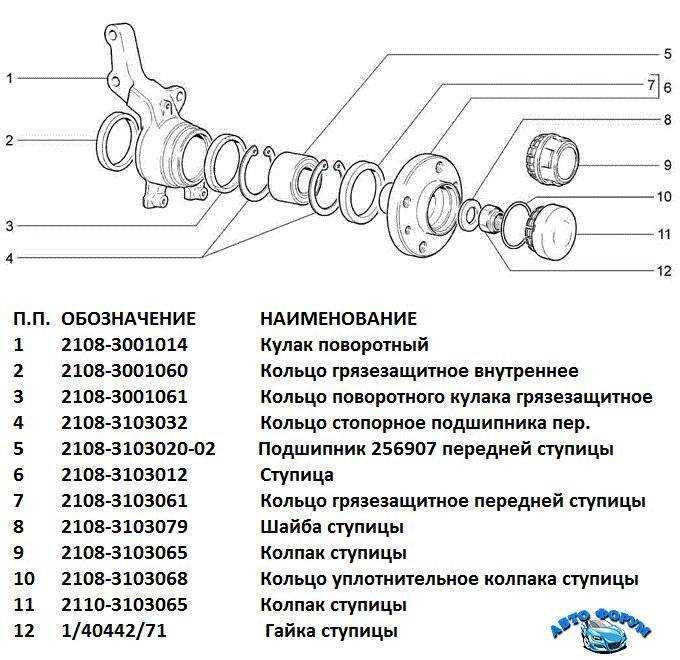

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей.

Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается.

В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики.

В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова.

Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Подшипник не вечен, и в какой-то момент перестанет отвечать на попытки регулирования осевого люфта. Одна из последних реинкарнаций Нивы в образе Шевроле активно распространяется на авторынке. Облик новый, а проблемы всё те же.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково.

Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален.

Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

1. передняя часть автомобиля подвешивается домкратом и фиксируется;
2. снимается колесо, тормозные колодки с суппортом;
3. раскручивается и выпрессовывается палец бобышки поворотного рычага;
4. откручиваются болты крепления шаровых шарниров;
5. откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Отсутствие возможности регулирования люфта подшипников гайкой, появление царапин на роликах и обоймах, перегрев и гул в ступице — это безусловные признаки необходимости покупки новых подшипников.

Для того, чтобы вставить новый подшипник можно использовать старую обойму. Подшипники всегда меняются парой.

Замена подшипников передней ступицы Нива Шевроле — полезные советы

Любители тюнинга автомобилей готовы изменить их устройство до неузнаваемости. Попал в поле зрения народных умельцев и передний ступичный узел Нива Шевроле.

В Интернете на автофорумах можно встретить «профессиональные» предложения заменить подшипник ступичным механизмом с поворотным кулаком от модели 2121, мотивируя такое решение более прочной конструкцией «старушки». Этого делать нельзя!

Поворотный кулак и ступица без проблем станут на место, но правильно отрегулировать развал колёс уже не удастся. Кулаки имеют определённые отличия в размерах и углах наклона оси.

Ещё большей нелепостью звучат призывы приступить к токарной обработке ступицы и вала для установки нерегулируемых подшипников от автомобиля «Ивеко».

Подшипники сами по себе возможно и хороши, но внесение таких изменений в конструкцию ходовой части недопустимо, так как это может стать причиной аварии, а возможно, даже гибели людей.

Выпрессовка и демонтаж старых подшипников

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

1. Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
2. Не забываем снять сальники.
3. Малая обойма внутреннего подшипника вынимается без проблем руками.

1. Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
2. После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
3. Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

1. Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
2. После этого из полости следует тщательно убрать старую смазку.

Другие варианты

Конечно кроме данных производителей, есть масса других, но на клиентах я не экспериментирую. Долгое время мы работали с подшипниками LHA (словакия). Качество было на твердую четверку. Подшипники были в «черненых корпусах». Что это за покрытие не скажу, но пробег был очень хороший. Как это достаточно часто бывает в этой жизни, цена на «словаков» стала потихоньку расти. Кто виноват не скажу, но как только они стали сравнимы с подшипниками ЕПК, смысла с ними работать не стало совершенно.

В продаже появилось очень большое количество ступичных подшипников с пластиковым сепаратором. Производители и продавцы говорят о пониженной шумности узла. Но умалчивают об унизительно маленьком ресурсе этих подшипников. Много раз разбирали кулак, пластиковый сепаратор даже не находили, иногда его размалывает в пыль. Будьте внимательны.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

1. Узел не требует регулировки и смазки – все настройки произведены с завода.
2. Отсутствует вероятность проворота;
3. Износ посадочных мест минимален;
4. Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Устройство подвески

1 – тормозной диск; 2 – ступица колеса; 3 – шпилька; 4 – нижняя шаровая опора; 5 – колпачок; 6 – корпус наружного шарнира привода; 7 – регулировочная гайка; 8 – конусная втулка; 9 – подшипники ступицы; 10 – сальники; 11 – грязеотражательное кольцо; 12 – резиновая подушка штанги стабилизатора; 13 – обойма крепления штанги стабилизатора; 14 – поворотный кулак; 15 – кузов; 16 – растяжка; 17 – защитный чехол шарового пальца; 18 – верхняя шаровая опора; 19 – подушки крепления штока амортизатора; 20 – верхний рычаг; 21 – поперечина; 22 – регулировочные шайбы; 23 – ось верхнего рычага; 24 – резинометаллический шарнир (сайлент-блок) верхнего рычага; 25 – буфер хода отбоя; 26 – кронштейн буфера хода отбоя; 27 – верхняя опорная чашка пружины; 28 – верхняя изолирующая прокладка пружины; 29 – пружина; 30 – болт крепления растяжки к поперечине; 31 – шайбы нижнего рычага; 32 – ось нижнего рычага; 33 – резинометаллический шарнир нижнего рычага; 34 – нижний рычаг; 35 – нижняя изолирующая прокладка пружины; 36 – нижняя опорная чашка пружины; 37 – буфер хода сжатия; 38 – амортизатор; 39 – кронштейн крепления штанги стабилизатора к кузову; 40 – штанга стабилизатора.

Замена подшипников ступицы переднего колеса Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 27 мм
• Молоток малый
• Зубило
• Бородок
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток 27 мм
• Домкрат подкатной

Детали и расходники:

• Подшипники ступицы переднего колеса 4шт
• Смазка литол-24
• Керосин
• Ёмкость для промывки деталей

Примечания:

Внешними признаками необходимости снятия подшипников для дефектовки являются: — повышенный шум при вращении колеса; — невозможность регулировкой добиться номинального зазора в подшипниках.

Работу проводим на смотровой канаве или эстакаде.

1. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Полезнй совет:

Работать удобнее на подъемнике

Допускается работа на автомобиле, поднятом домкратом на опоры, с соблюдением необходимых мер предосторожности

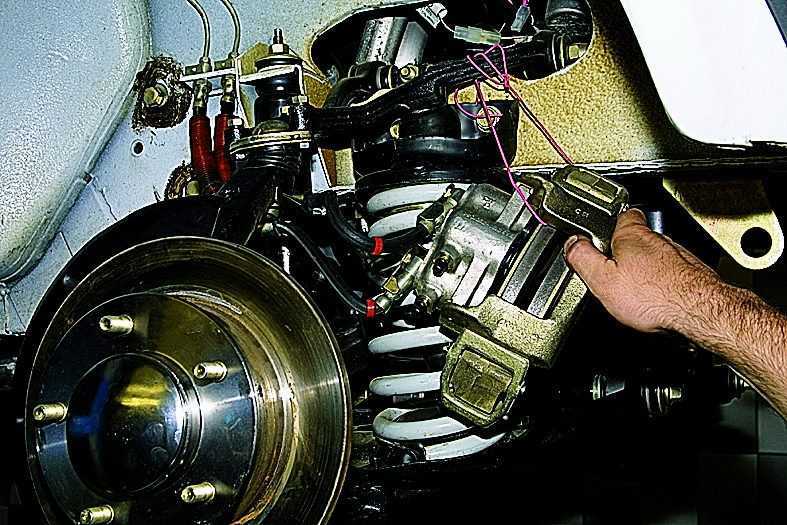

2. Отсоединяем суппорт с направляющей колодок, как описано здесь и подвязываем их проволокой к верхнему рычагу.

3. Отворачиваем регулировочную гайку подшипников ступицы, как описано здесь.

4. Вынимаем конусную втулку.

5. Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

6. Аналогично расконтриваем гайку заднего крепления.

7. Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

8. Аналогично отворачиваем гайку переднего крепления.

9. Снимаем стопорную пластину.

10. Сняв рычаг с болтов, отводим его от поворотного кулака.

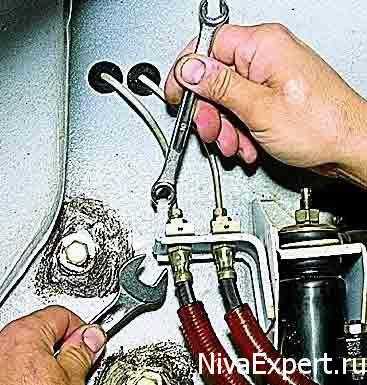

11. Отсоединяем тормозной шланг от поворотного кулака, как описано здесь.

12. Отсоединяем крепление верхней и нижней шаровых опор от рычагов.

13. Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

14. Разъединяем поворотный кулак и ступицу с тормозным диском.

15. При затруднении в разъединении деталей зажимаем поворотный кулак в тиски и выколоткой из мягкого металла выбиваем ступицу.

16. Теперь можно вынуть болты крепления рычага к поворотному кулаку.

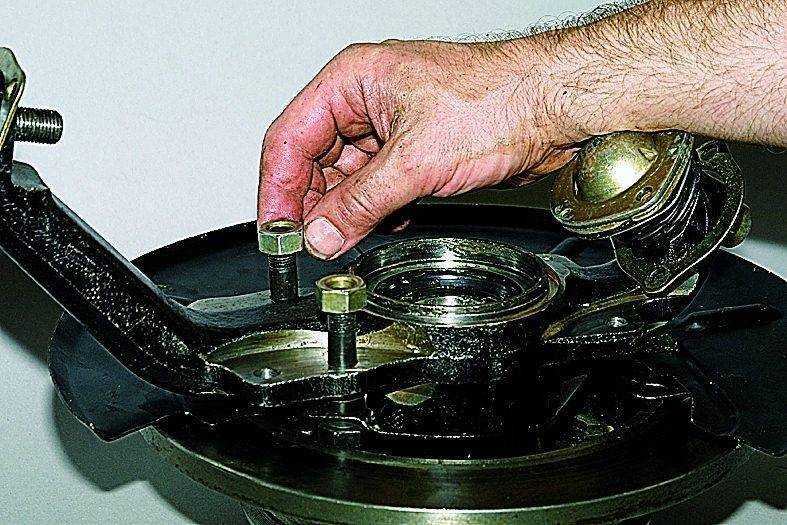

17. Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку и выбиваем шпильку.

18. Отвернув гайку, вынимаем шпильку.

19. Аналогично демонтируем другие четыре шпильки.

20. Разъединяем ступицу и тормозной диск.

21. Зубилом сбиваем грязезащитное кольцо.

22. Ключом «на 10» отворачиваем болт крепления защитного кожуха.

23. Снимаем кожух.

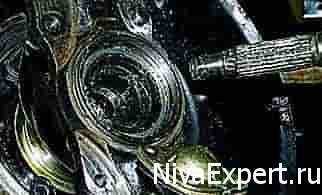

24. Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски. Поддеваем отверткой сальник.

25. Вынимаем сальник.

26. Извлекаем кольцо.

27. Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

28. Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

29. Бородком выбиваем наружное кольцо наружного подшипника.

30. Вынимаем кольцо.

40. Аналогично выбиваем наружное кольцо внутреннего подшипника.

Предупреждения:

Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются.

Дефектные подшипники замените обязательно вместе с наружными кольцами.

Наружный и внутренний подшипники меняйте одновременно.

41. Сборку проводим в обратной последовательности.

42. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

43. Инструментальной головкой подходящего размера или отрезком трубы запрессовываем, наружные кольца подшипников.

Полезный совет:

В качестве оправок используйте наружные кольца соответствующих замененных (старых) подшипников. Запрессовку колец удобнее выполнять с помощью пресса.

Предупреждение:

Недостаточная запрессовка или перекос кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

44. Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

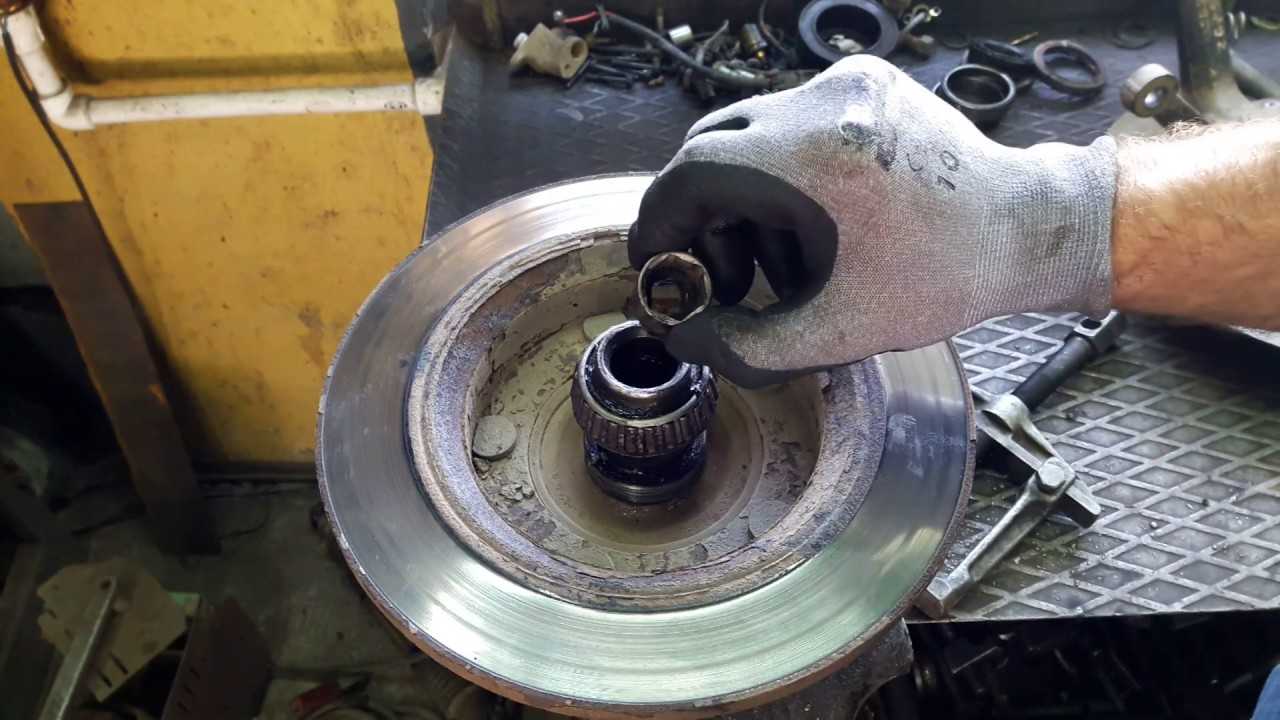

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.
