Замена переднего ступичного подшипника своими руками
Подробные мануалы, профессиональные статьи и видео инструкции. Копирование материалов запрещено, или только с активной ссылкой на сайт. Все статьи защищены авторским правом и добавлены в «Оригинальные тексты» Яндекса
Для этого необходимо прочитать технические характеристики в паспорте данного автомобиля замена ступичного подшипника на газель указывается на что необходимо обращать внимание, и чем отличается разборная или неразборная ступица
Ремонт ступицы ГАЗ, ГАЗель, Соболь
Подшипник расположен так, что внутренняя и внешняя обоймы находятся наглухо внутри корпуса ступицы, они запрессованный во фланец. На наружную сторону одевается тормозной диск. На внутренней крепится кулачок прямиком к стойке. Такую ступицу менять гораздо проще но стоит дороже. Для замены подшипника необходимо помещение гаражного типа. Понимание в ремонте автомобиля и все необходимые инструменты.
Ключи накидные, щётка по металлу, преобразователь ржавчины, смазка графитная, лом стальной, монтировка, гидравлический пресс, комплект новых ступичных подшипников. Рекомендуемые товары 1 p Подшипник ступицы.
Главное меню. Весь каталог Отложенные товары Прайс-лист. Главная Статьи Как заменить ступичные подшипники Как заменить ступичные подшипники Для того, чтобы заменить подшипник в ступице автомобиля, необходимо убедиться,что ступица разборного типа.
Отдельно подшипник стоит намного дешевле ежели покупать целиком.
Полезные видео по замене и рекомендации
На расположенном далее видео – замена подшипника передней ступицы Газель Next, а также дополнительные полезные материалы.
Как заменить тормозной диск:
Как менять тормозные колодки:
Замена на примере Газ 3302:
Как снять ступичный узел на Газели NEXT:
Рекомендации по ремонту
- Внешний роликоподшипник имеет собственный номер 7307, а внутренний – 7305.
- Указанные выше номера подшипников для передней ступицы Газели 4х4, подходят также на модель Соболь.
- При монтаже, необходимо нанести специальный анаэробный фиксатор резьбы на болты крепления. Это обеспечит правильную фиксацию.
- Момент затяжки колесных болтов составляет 300—380 Н·м (30— 38 кгс·м).
- Во время ремонта рекомендуется проверить подвесной подшипник у Газели, так как он является опорой качения карданной передачи и обеспечивает дополнительную жесткость при движении.
Автор материала:
Статьи по вашему авто от эксперта:
Выбор детали для замены в ступице Газели
Приобретать подшипник я вам советую только в специализированном автомобильном магазине. Таким образом, вы исключите покупку бракованной или подделанной детали.
Каталожный номер ГАЗЕЛЬ следующий: если в комплекте №3302-3103800, по отдельности №6-7305АШ, №6У7307Ф(30307).
Номер по каталогу для НЕКСТ: №А21R23.3103145.
На две модели ГАЗель, №3302 и некст, различные подшипники и производители.
Я рекомендую при выборе детали придерживаться нижеперечисленных поставщиков:
— российский завод ГАЗ (оригинал) №7305/7307 3302-3103800;
— ТРИАЛЛИ аналог — №CS 307, №CS305;
— российский государственный подшипниковый завод №9 — №6У-7307А, №6-7305АШ.
— Torque финский аналог №PL851;
— завод-изготовитель ГАЗ Россия №А21R23.3103145.
Купили подшипник, приступаем к ремонту.
Как заменить, отрегулировать подшипники и заменить манжеты переднего колеса Газели
Регулировку подшипников проводим каждые 20 тыс. км пробега, а также при появлении в них повышенного люфта, смене смазки и замене подшипников
Регулировка подшипников переднего колеса
1. Включаем стояночный тормоз.
2. Вывешиваем переднее колесо, снимаем колпак колеса.
3. Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы и расшплинтовываем регулировочную гайку.

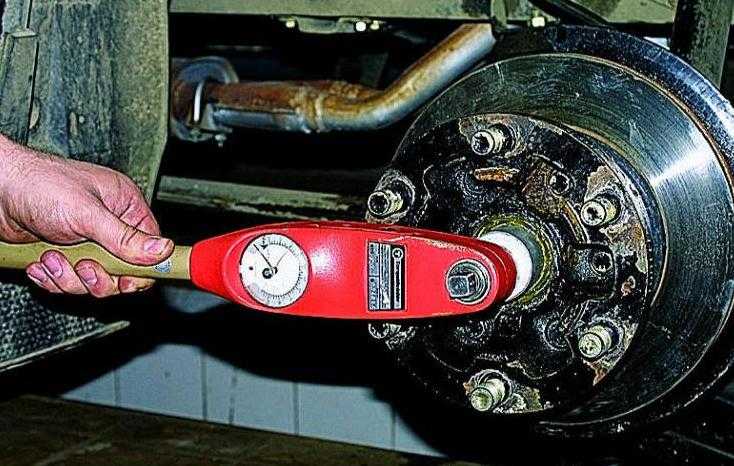

4. Головкой «на 36» с динамометрическим ключом затягиваем регулировочную гайку моментом 5–8 кгс.м.
При этом постоянно вращаем колесо для самоустановки роликов в подшипниках.
5. Отворачиваем гайку на угол 45° (не более чем на одну прорезь гайки) и зашплинтовываем ее.
Колесо должно вращаться свободно, без осевого люфта. Сборку проводим в обратной последовательности.
Аналогично регулируем подшипники другого колеса.
Окончательно проверяем правильность регулировки, проехав на автомобиле 8–10 км без интенсивных торможений.
В случае сильного нагрева ступицы (свыше 70°C, рука «не терпит») следует повторить регулировку или устранить другие возможные причины нагрева (повреждение подшипников или недостаток смазки).
Поэтапные действия: демонтаж, монтаж подшипника
Установите автомобиль на ровную поверхность.
Ослабьте болты крепления колеса. Подставьте упоры под колеса с двух сторон.
Включите первую передачу.
Поднимите на домкрате автомобиль.
Откручиваем шесть болтов крепления колеса.
Используя головку №50, выкручиваем стакан.
Во избежание поворота, нужно застопорить весь узел. Делаем это при помощи монтировки, или небольшим ломиком.
Отсоединяем шплинт, откручиваем гайку при помощи головки №36.

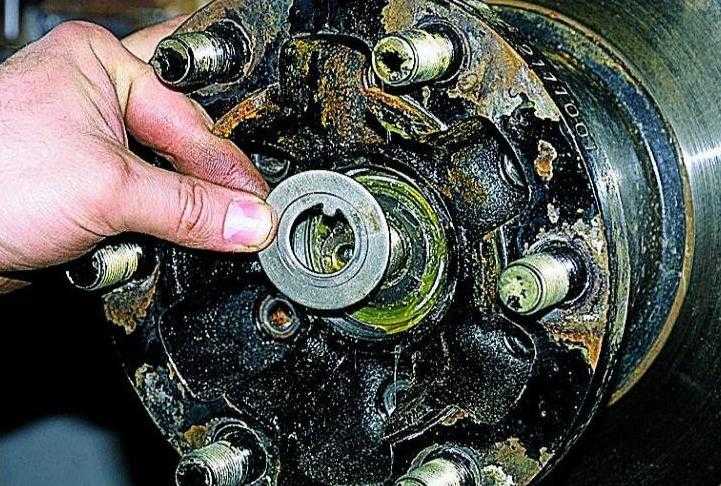

Убираем шайбу внешнюю.
Откручиваем суппорт тормозной и отводим в бок. Закрепляем проволокой, чтобы не мешал.
Необходимо извлечь узел, который находится на цапфе.
При этом нужно придержать обойму внутреннюю подшипника.
Теперь вы имеете снятый узел.
Далее необходимо извлечь манжету.
При помощи длинного болта и молотка аккуратно выбиваем обоймы внешние с двух сторон.
Вычищаем посадочное место подшипника от грязи и ржавчины. Промываем соляркой и вытираем насухо тряпкой.
Ставим обойму подшипника и аккуратно через оправку запрессовываем его. Сначала на 10мм, а потом проверяем, чтобы не было перекоса и далее до упора.
То же делаем и со второй обоймой.
Необходимо установить обойму подшипника внутреннего.
Далее производим монтаж дистанционного кольца.
Смазываем манжету литолом и устанавливаем на место.
Набиваем литолом 24 ступицу.
Потом производим монтаж в той же последовательности, что и демонтаж только наоборот.
Теперь необходимо отрегулировать установленный подшипник в ступице.
Нужно установить автомобиль на домкрат.
Следим, чтобы колесо не доходило до земли.
Гайку стопорную отпускаем немного.
Колесо должно легко вращаться.
Необходимо затянуть гайку регулировочную динамометрическим ключом до усилия 80 НМ.
Проверяем, есть ли люфт колеса по оси вращения.
Собираем весь узел.
Далее проедите до 20км. И произведите еще раз регулировку.
Аккуратно приложите ладонь к ступице, проверяя, греется ли подшипник.
Если почувствуете нагрев, опять регулируйте.
Вот вы и справились, с такой казалось трудной задачей как замена переднего подшипника ступицы автомобиля Газель 3302.
И к тому же сэкономили деньги.
Хочу дать вам несколько практических советов, которые позволять уйти от ошибок начинающего автолюбителя.
Замена и регулировка подшипников задних колес автомобиля Газель
Замена подшипников колес и манжеты полуоси
Отпускаем ручной тормоз, подложив под передние колеса упоры.
Снимаем задние колеса с одной стороны автомобиля (см. Снятие задних колес).
Вынимаем полуось (см. Снятие полуоси).
1. Специальным ключом из штатного набора «на 62» отворачиваем контргайку.
2. Вынимаем контргайку из ступицы.

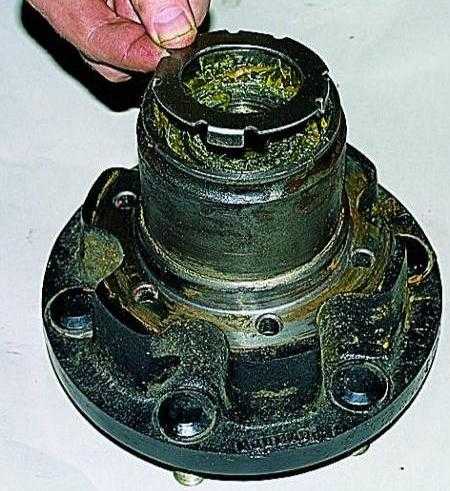

3. Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.
4. Той же головкой отворачиваем гайку подшипников и снимаем ее.
5
Обратите внимание, что она устанавливается штифтом наружу.
6. Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси.
7. Вынимаем внутреннее кольцо внешнего подшипника с роликами.
8. Отверткой вынимаем и снимаем манжету
9. Вынимаем упорную шайбу.
10. Вынимаем внутреннее кольцо другого подшипника с роликами.
11. Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников
12. вынимаем кольца.
Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.
Смазываем посадочные места подшипников трансмиссионным маслом.
Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.
Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.
| рис. 13 |
Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету. Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.
Заворачиваем регулировочную гайку и регулируем подшипники.
Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Замена масла в редукторе).
Регулировка подшипников колес
- Поддомкрачиваем задний мост автомобиля до отрыва колес от земли.
- Снимаем колеса.
- Снимаем полуось.
- Отворачиваем наружную гайку, снимаем замочную шайбу и ослабляем гайку подшипников на ⅓ оборота.
- Проверяем легкость вращения ступицы.
- В случае задевания тормозных колодок за барабаны устраняем эту неисправность, после чего повторяем регулировку.
- Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7–10 кгс.м, постоянно вращая ступицу для самоустановки роликов в подшипниках.
- Отворачиваем гайку подшипников на угол 22–45° (1–2 прорези на замочной шайбе, не более).
- Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь.
- Устанавливаем и затягиваем наружную гайку моментом 15–20 кгс.м той же головкой. После этого ступица должна вращаться свободно без люфта, щелчков и заеданий.
- Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом (см. Замена масла в редукторе). Проверяем регулировку, проехав на автомобиле около 10 км. Нагрев ступицы свыше 70° С (рука не терпит) считается недопустимым. Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега.
Замена и регулировка подшипников задних колес автомобиля Газель Некст
В этой статье рассмотрим, как снять полуось, заменить и отрегулировать подшипники ступиц задних колес
Снятие полуоси привода задних колес
Подготавливаем автомобиль для выполнения задания.
Устанавливаем автомобиль на подъемник или смотровую канаву.
Ослабляем болты крепления задних колес с выполняемой стороны
Поддомкрачиваем задние колеса с выполняемой стороны.
Откручиваем и снимаем колеса с выполняемой стороны
Можно и не снимать колеса для снятия полуоси. Но лучше снять для удобства извлечения полуоси.
Головкой на 19 выкручиваем восемь болтов крепления полуоси к ступице колеса
Легкими ударами молотка по фланцу полуоси, страгиваем ее с места
Подставляем емкость под ступицу для сливаемого масла с полуоси и вытягиваем полуось
Устанавливаем полуось в обратной последовательности. Картонную прокладку желательно смазать герметиком
Болты крепления полуоси затягиваем моментом 90-125 Нм. Проверяем и при необходимости восстанавливаем уровень масла в картере заднего моста (статья – Проверка и замена масла в КПП и заднем мосту ГАЗель Некст)
Отпускаем ручной тормоз, подложив под передние колеса упоры.
Снимаем задние колеса с одной стороны автомобиля.
Вынимаем полуось, как описано выше.
Откручиваем три винта крепления тормозного барабана (если есть можно применить ударную отвертку)
Снимаем тормозной барабан

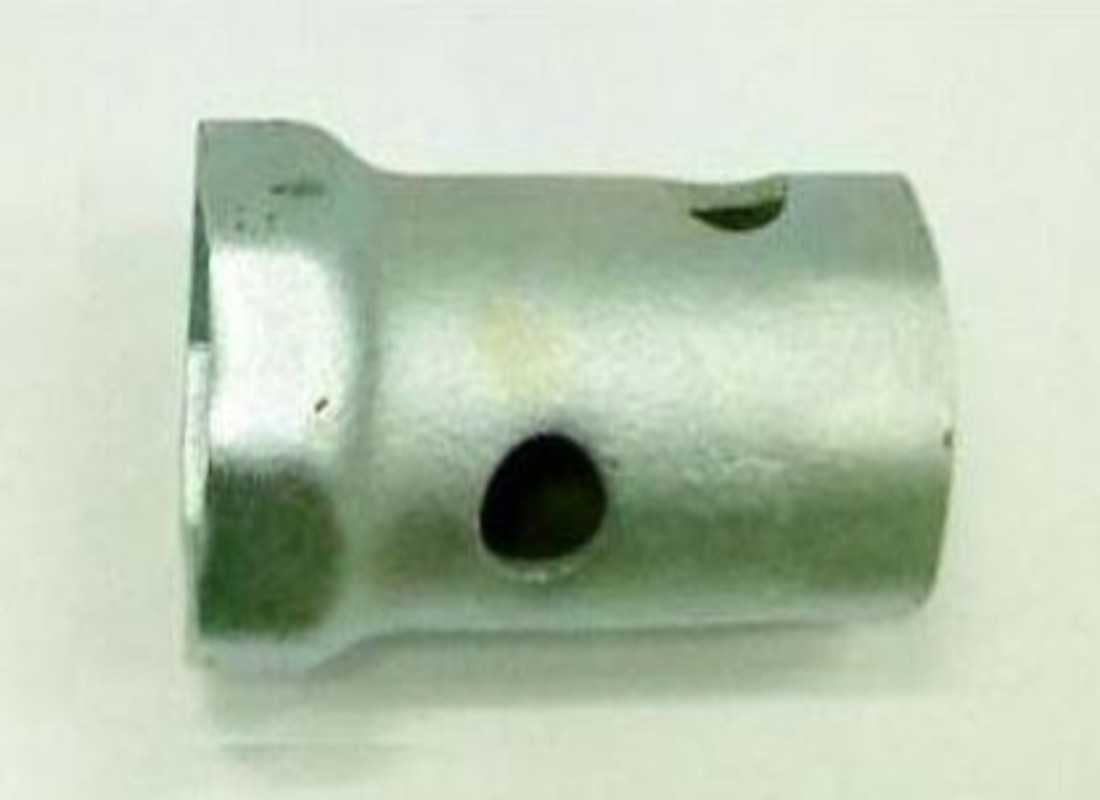

Специальным ключом из штатного набора «на 62» отворачиваем контргайку
Вынимаем контргайку из ступицы.
Извлекаем замочную шайбу, поддев ее крючком или двумя отвертками
Той же головкой отворачиваем гайку подшипников и снимаем ее.
Обратите внимание, что она устанавливается штифтом наружу. Потянув на себя, снимаем ступицу с подшипниками и манжетой с кожуха полуоси
Потянув на себя, снимаем ступицу с подшипниками и манжетой с кожуха полуоси
Вынимаем внутреннее кольцо внешнего подшипника с роликами.
Отверткой вынимаем и снимаем манжету
Вынимаем упорную шайбу.
Вынимаем внутреннее кольцо другого подшипника с роликами.
Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников
Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.
Смазываем посадочные места подшипников трансмиссионным маслом.
Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.
Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.
Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету
Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.
Заворачиваем регулировочную гайку и регулируем подшипники.
Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Проверка и замена масла в КПП и заднем мосту ГАЗель Некст).
Регулировка подшипников колес
Поддомкрачиваем задний мост автомобиля до отрыва колес от земли.
Снимаем колеса.
Снимаем полуось.
Отворачиваем наружную гайку, снимаем замочную шайбу и ослабляем гайку подшипников на ⅓ оборота.
Проверяем легкость вращения ступицы.
В случае задевания тормозных колодок за барабаны устраняем эту неисправность, после чего повторяем регулировку.
Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7–10 кгс.м, постоянно вращая ступицу для самоустановки роликов в подшипниках.
Отворачиваем гайку подшипников на угол 22–45° (1–2 прорези на замочной шайбе, не более).
Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь.
Устанавливаем и затягиваем наружную гайку моментом 15–20 кгс. м той же головкой.
После этого ступица должна вращаться свободно без люфта, щелчков и заеданий.
Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом (см. Проверка и замена масла в КПП и заднем мосту ГАЗель Некст).
Проверяем регулировку, проехав на автомобиле около 10 км.
Нагрев ступицы свыше 70° С (рука не терпит) считается недопустимым.
Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега.
Замена и регулировка подшипников, замена манжет переднего колеса автомобиля Газель
Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы и расшплинтовываем регулировочную гайку.
Головкой «на 36» с динамометрическим ключом затягиваем регулировочную гайку моментом 5–8 кгс.м.
При этом постоянно вращаем колесо для самоустановки роликов в подшипниках
Отворачиваем гайку на угол 45° (не более чем на одну прорезь гайки) и зашплинтовываем ее. Колесо должно вращаться свободно, без осевого люфта.
Сборку проводим в обратной последовательности. Аналогично регулируем подшипники другого колеса.
Окончательно проверяем правильность регулировки, проехав на автомобиле 8–10 км без интенсивных торможений.
В случае сильного нагрева ступицы (свыше 70°C, рука «не терпит») следует повторить регулировку или устранить другие возможные причины нагрева (повреждение подшипников или недостаток смазки).
Замена подшипников и манжеты ступицы переднего колеса
Снимаем переднее колесо.
Головкой «на 14» отворачиваем шесть болтов крепления тормозного диска к ступице. При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль.
Можно вставить пруток между колесными шпильками.
Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы
Пассатижами расшплинтовываем регулировочную гайку и снимаем шплинт
Специальным ключом из штатного набора отворачиваем гайку
Под гайкой установлена шайба.
Осторожно, чтобы не уронить наружный подшипник, снимаем ступицу с цапфы. Вынимаем из ступицы внутреннее кольцо наружного подшипника
Вынимаем из ступицы внутреннее кольцо наружного подшипника.
Переворачиваем ступицу и, поддев отверткой, выпрессовываем манжету
Под ней установлено дистанционное кольцо.
Вынимаем внутреннее кольцо с роликами внутреннего подшипника.
Оправкой или стержнем из мягкого металла выбиваем наружные кольца внутреннего и наружного подшипников.
Промыв ступицу и другие детали в керосине, запрессовываем наружные кольца новых подшипников. Обильно смазываем подшипники смазкой Литол-24.
Вкладываем внутреннее кольцо внутреннего подшипника, дистанционное кольцо и запрессовываем новую манжету, нанеся смазку на ее кромку.
Манжета должна встать заподлицо с торцом ступицы.
Заполняем внутреннюю полость ступицы той же смазкой в количестве 75 г, после чего устанавливаем внутреннее кольцо наружного подшипника.
Устанавливаем ступицу с подшипниками на цапфу, надеваем шайбу и заворачиваем регулировочную гайку.

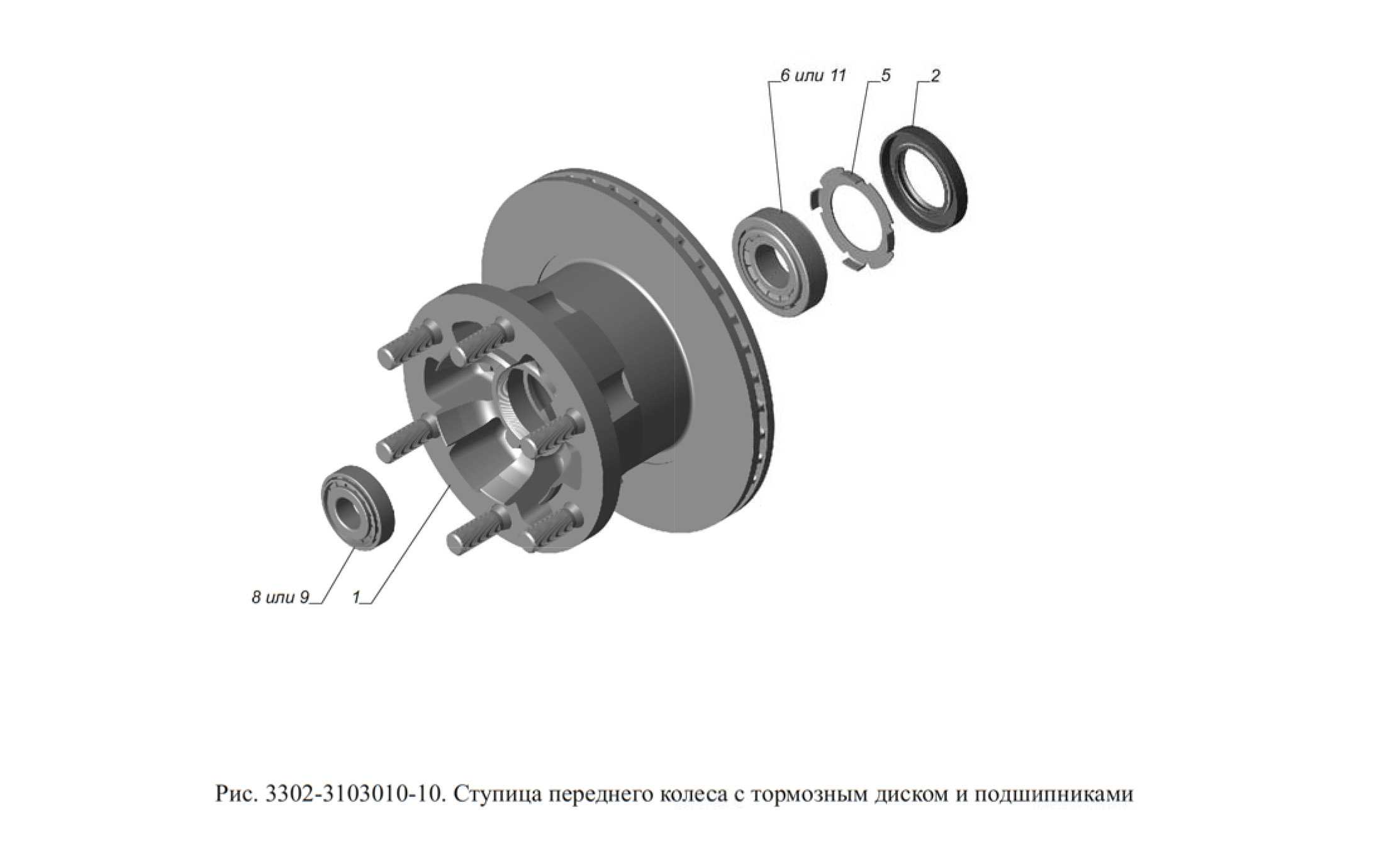

Замена подшипников и манжеты ступицы переднего колеса
Снимаем переднее колесо.
При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль.
Можно вставить пруток между колесными шпильками.
Пассатижами расшплинтовываем регулировочную гайку и снимаем шплинт
Специальным ключом из штатного набора отворачиваем гайку
Под гайкой установлена шайба
Осторожно, чтобы не уронить наружный подшипник, снимаем ступицу с цапфы. Вынимаем из ступицы внутреннее кольцо наружного подшипника
Вынимаем из ступицы внутреннее кольцо наружного подшипника.
Переворачиваем ступицу и, поддев отверткой, выпрессовываем манжету.
Под ней установлено дистанционное кольцо.
Вынимаем внутреннее кольцо с роликами внутреннего подшипника.
Оправкой или стержнем из мягкого металла выбиваем наружные кольца внутреннего и наружного подшипников
Промыв ступицу и другие детали в керосине, запрессовываем наружные кольца новых подшипников. Обильно смазываем подшипники смазкой Литол-24.
Вкладываем внутреннее кольцо внутреннего подшипника, дистанционное кольцо и запрессовываем новую манжету, нанеся смазку на ее кромку.
Манжета должна встать заподлицо с торцом ступицы.
Заполняем внутреннюю полость ступицы той же смазкой в количестве 75 г, после чего устанавливаем внутреннее кольцо наружного подшипника.
Устанавливаем ступицу с подшипниками на цапфу, надеваем шайбу и заворачиваем регулировочную гайку.
Если при езде, особенно на крутых поворотах, слышен шум со стороны колес, это указывает на то, что повреждены подшипники.
- Затяните стояночный тормоз, поднимите переднюю часть автомобиля и установите на подставку (опору), снимите колесо.
- Легкими ударами молотка и поддев отверткой, снимите колпак ступицы, а затем контактную пружину подавителя радиопомех.
- Снимите тормозную скобу, не отсоединяя тормозного шланга, отведите скобу в сторону и закрепите на автомобиле.
- С помощью торцового ключа ослабьте болт и снимите зажимную гайку.
- Снимите ступицу и тормозной диск с поворотной цапфы, пользуясь в случае необходимости съемником и молотком с бойком из мягкого металла.
- Выньте сальник, снимите кольцо и сепаратор наружного подшипника.
- Выньте сальник, снимите кольцо и сепаратор внутреннего подшипника.
- С помощью оправки из мягкого металла спрессуйте наружные кольца подшипников со ступицы.
- Промойте детали керосином и просушите. Проведите их дефектацию.
- Проверьте поверхности поворотного кулака, особенно под манжетой; если они не в идеальном состоянии, замените поворотный кулак.
- Подшипники колес и ступицу тщательно очистите и промойте.
- Проверьте состояние гнезда под подшипниками в ступице.
- Проверьте состояние наружных колец подшипников, нет ли на них следов износа, раковин. Поверхность качения должна быть гладкой, серого цвета.
- Если кольца имеют вмятины от роликов или от перегрева имеют дорожку качения от светло-коричневого до голубого цвета, то эти подшипники подлежат замене.
- Проверьте, легко ли вращаются конусные ролики. Проверьте, в хорошем ли состоянии торцовые поверхности роликов. Ржавчина на подшипниках указывает на повреждения манжет. В этом случае необходимо заменить подшипник колеса и манжету.
- В случае необходимости отожмите тормозные колодки для обеспечения свободного вращения диска.
- Ослабьте болт крепления зажимной гайки.
- Заворачивая зажимную гайку, одновременно вращайте ступицу колеса до тех пор, пока ступица почти перестанет вращаться. После этого отверните зажимную гайку на 1/3 оборота и ударом по концу цапфы пластмассовым молотком снять напряжение.
- Затяните зажимной болт торцовым ключом.
- С помощью циферблатного индикатора проверьте осевое биение подшипников, которое должно соответствовать 0,010,02 мм.
- Установите контактную пружину подавителя радиопомех, заполните колпак ступицы тугоплавкой смазкой до заплечика (около 15 г) и посадите его плотно молотком на ступицу.
- Установите колесо, болты крепления затянуть моментом 11,0 кгс.м, опустите переднюю часть автомобиля.
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
-
Замена распредвала акура рдх
-
Замена лампы ближнего света мазда 6 gg без снятия бампера
-
Как снять сиденье уаз патриот
-
Замена цепи мерседес 273 мотор
- Замена замка задней двери опель астра
Регулировка подшипников переднего колеса
1. Включаем стояночный тормоз.
2. Вывешиваем переднее колесо, снимаем колпак колеса
3. Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы и расшплинтовываем регулировочную гайку.
4. Головкой «на 36» с динамометрическим ключом затягиваем регулировочную гайку моментом 5–8 кгс.м.
При этом постоянно вращаем колесо для самоустановки роликов в подшипниках
5. Отворачиваем гайку на угол 45° (не более чем на одну прорезь гайки) и зашплинтовываем ее. Колесо должно вращаться свободно, без осевого люфта.
Сборку проводим в обратной последовательности. Аналогично регулируем подшипники другого колеса.
Окончательно проверяем правильность регулировки, проехав на автомобиле 8–10 км без интенсивных торможений.
В случае сильного нагрева ступицы (свыше 70°C, рука «не терпит») следует повторить регулировку или устранить другие возможные причины нагрева (повреждение подшипников или недостаток смазки).
Как заменить, отрегулировать подшипники и заменить манжеты переднего колеса Газели
Регулировку подшипников проводим каждые 20 тыс. км пробега, а также при появлении в них повышенного люфта, смене смазки и замене подшипников.
Регулировка подшипников переднего колеса
1. Включаем стояночный тормоз.
2. Вывешиваем переднее колесо, снимаем колпак колеса
3. Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы и расшплинтовываем регулировочную гайку.
4. Головкой «на 36» с динамометрическим ключом затягиваем регулировочную гайку моментом 5–8 кгс.м.
При этом постоянно вращаем колесо для самоустановки роликов в подшипниках
5. Отворачиваем гайку на угол 45° (не более чем на одну прорезь гайки) и зашплинтовываем ее. Колесо должно вращаться свободно, без осевого люфта.
Сборку проводим в обратной последовательности. Аналогично регулируем подшипники другого колеса.
Окончательно проверяем правильность регулировки, проехав на автомобиле 8–10 км без интенсивных торможений.
В случае сильного нагрева ступицы (свыше 70°C, рука «не терпит») следует повторить регулировку или устранить другие возможные причины нагрева (повреждение подшипников или недостаток смазки).
Замена подшипников и манжеты ступицы переднего колеса
Снимаем переднее колесо.
1. Головкой «на 14» отворачиваем шесть болтов крепления тормозного диска к ступице. При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль.
2. Можно вставить пруток между колесными шпильками.
3. Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы
4. Пассатижами расшплинтовываем регулировочную гайку и снимаем шплинт
5. Специальным ключом из штатного набора отворачиваем гайку
6. Под гайкой установлена шайба.
Размеры и номера подшипников передней ступицы Газель – внешний и внутренний
Для того чтобы деталь проходила положенный ей срок, необходимо выбрать качественную запчасть. В первую очередь стоит ориентироваться не на то, сколько стоит подшипник для передней ступицы Газель, а на качество изготовления и производителя шарикоподшипника.
Артикул заводского изделия:
- для ГАЗ 3302 – комплект 3302-3103800. По отдельности: 6-7305АШ (30305), 6У-7307А (30307).
- для Некст – A21R23.3103145.
Цена деталей существенно отличается. Для Некст стоимость составляет около 3500 рублей, а для 3302 – 650-700. Такой разбег вызван различиями в конструкции. Точно определиться с ценой подшипника передней ступицы Газель и выбрать лучшую деталь поможет таблица, размещенная ниже.
Рекомендуемые производители запчастей
| № п/п | Производитель/страна | Номер по каталогу | Цена 2021 год, руб | Наименование детали в комплекте | ||
|---|---|---|---|---|---|---|
| Сальник | Подшипник | Шплинт | ||||
| ГАЗ 3302, Соболь (два отдельных конических роликоподшипника) | ||||||
| 1 | ОАО ГАЗ Россия Оригинал | 7305/73073302-3103800 | 800 | + | Комплект – 2 шт | + |
| 2 | TRIALLI Аналог | CS 307CS 305 | 440340 | – | внутренний внешний | – |
| 3 | ООО “ГПЗ”9 ГПЗ Россия Аналог | 6У-7307А6-7305АШ | 390310 | – | внутренний внешний | – |
| 4 | 9 ГПЗ Россия Аналог | 6У-7307А6-7305АШ | 420350 | – | внутренний внешний | – |
| Next, Бизнес (подшипник в сборе) | ||||||
| 1 | TORQUE Финляндия Аналог | PL851 | 2100 | – | + | – |
| 2 | ОАО ГАЗ Россия Оригинал | A21R23.3103145 | 4000 | – | + | – |
| 3 | ОАО ГАЗ Италия Аналог | A21R23.3103145 | 3200 | – | + | – |
Размеры и номера подшипников для передней ступицы Газель
Технические данные из каталога производителя – Подшипник 6У-7307А (внутренний):
- Внутренний диаметр (d) – 35 мм.
- Наружный диаметр (D) – 80 мм.
- Ширина рабочая (T) – 22 мм.
- Масса – 0,512 Кг
- Количество дорожек качения – 1
- Уплотнение – Нет
Технические данные из каталога производителя – Подшипник 6-7305АШ (внешний):
- Внутренний диаметр (d) – 25 мм.:
- Наружный диаметр (D) – 62 мм.
- Ширина рабочая (T) – 18,25 мм.
- Масса – 0,25 Кг
- Количество дорожек качения – 1
- Уплотнение – Нет
Установка новых подшипников, сборка узла и регулировка
Из данной статьи так же можно узнать, какой номер подшипника передней ступицы Газель Бизнес 3302 (информация в таблице ниже). После приобретения переходим к замене деталей. Действовать необходимо следующим образом:
Перед тем, как провести установку ступицы, желательно промыть старые детали в керосине, а также удалить ржавчину и мусор внутри стороны узла на посадочных поверхностях. Дополнительно стоит обработать литолом новые детали.
Запрессуйте внешние обоймы обоих подшипников
Здесь крайне важно избежать перекоса. Поэтому желательно произвести оправку с помощью старой детали;
Устанавливаем внутреннюю обойму внутреннего роликоподшипника ;
- Монтируем дистанционное кольцо;
- Ставим обратно изъятую манжету, предварительно смазав ее литолом;
- Добавляем 75 грамм литола непосредственно в саму ступицу;
- Утапливаем внутреннюю обойму наружного элемента;
- Монтируем узел на ось колеса;
- Устанавливаем шайбу, закручиваем центральную гайку;
- Фиксируем колесные шпильки и монтируем колесо на место;
Как правильно сделать регулировку и как подтянуть подшипник передней ступицы
После работы по замене роликоподшипников, на Газели необходимо провести процедуру регулировки:
- Поддомкрачиваем авто так, чтобы нижняя часть колеса не касалась земли;
- Снимаем защитный колпак, убираем стопорный шплинт, немного отпускаем центральную гайку;
- Проверяем легкость вращения колеса;
- Затягиваем регулировочную гайку с моментом 50-80 нм;
- Проверяем осевой люфт колеса;
- Если все нормально – собираем все в обратном порядке;
- Окончательную регулировку проводим через 10-15 км пробега с новыми деталями. Нагрев элемента более 70 градусов – недопустим, значит, нужна повторная регулировка.
Полезная информация по обслуживанию
Раз в 36-60 тысяч пробега необходимо проводить обновление смазки подшипника передней ступицы полно приводной Газели или моделей 3302, Нехт. Процесс смазки подразумевает съем по инструкции, указанной выше (но без замены роликоподшипников на новые), промывку в керосине и обновление литола из расчета – 75 грамм на одну сторону.
Процесс смазки ступичных подшипников:
Как осуществить регулировку:
Ключ ступицы 50х62мм ГАЗ-2217,3302 павловский из 11195
Автомобиль «ГАЗ-2217», более известный как «Соболь», предназначен для малого бизнеса или семейного отдыха. «ГАЗ-3302» – самый народный компактный малотоннажник с широкой сферой применения: ремонтные и аварийные работы, строительные площадки.
Ключ гаечный торцевой 50×62 (гайки ступицы ГАЗ 3302 Газель)
Ступичные гайки автомобилей откручивают торцовым трубчатым инструментом 50х62 мм с шестигранником на одной стороне для фиксации на крепеж. С противоположной стороны просверлены отверстия под вороток, который выполняет роль рычага. Ступичный ключ «Газона Некст» также соответствует означенным параметрам.
Материалом изготовления служит легированная хромом и ванадием инструментальная сталь. Приспособление, способное выдерживать внушительные механические нагрузки, подрывает и откручивает запрессованные ступичные гайки.
| Изготовитель | Инструментальный завод г. Павлово |
| Количество граней | 6 шт. |
| Толщина стенки инструмента | 6 мм |
| Габариты (ДхШхВ) | 110х70х70 мм |
| Вес | 0,435 кг |
| Материал | Сталь инструментальная легированная CrV |
| Цвет | Серый |
Цена – от 230 руб. Задний ступичный ключ на «Газель Некст» стоит от 250 руб.
