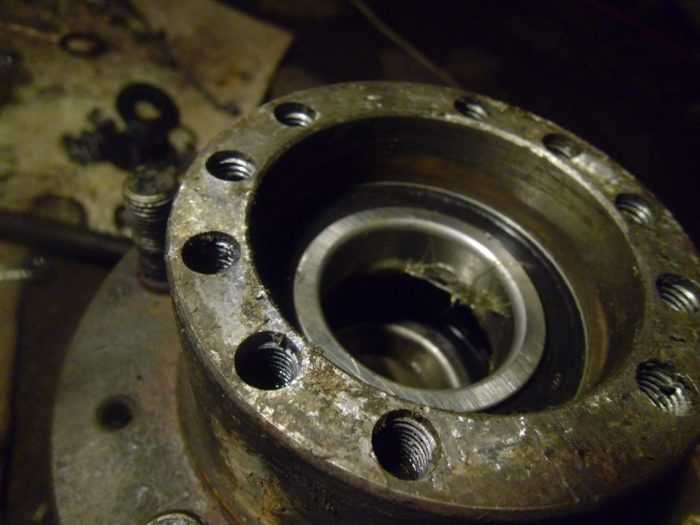

Подшипник ступицы переднего колеса; что это такое

Полезный и дельный совет:

Для того что бы снять шаровую вам потребуется несколько раз стукнуть по рулевому наконечнику молотком. Но перед этим, не откручивайте полностьюгайку, во избежание повреждения резьбы. Это повлечет за собой лишние траты на замену шаровой.

Немного усилий и наша тяга слетела.

Далее снимем с верхней, а потом с нижней шаровой аналогичным способом что, описал выше не откручивая до конца гайку.

Ступицу мы освободили и теперь нужно поставить её на прямую поверхность для дальнейших манипуляций.

Извлекаем с двух сторон сальники, поддев их отверткой или любым другим плоским инструментом.

Важно: за сальником будет уплотнительное металлическое кольцо, не потеряйте его. Так же, не забудьте в обратном порядке поставить его перед монтажом сальника

Удаляем сам подшипник.

Регулировка ступичного подшипника ВАЗ 2107

Рассмотрим подробно процесс на примере классики. Это будет полезно и для владельцев нивы, «копеек», всего модельного ряда классических Жигулей. Существует два способа:

1. С использованием динамометрического ключа (по мануалу), который всегда лежит наготове у всех в гаражах.
2. Народными методами, на ощупь, «на глаз». В этом случае нам пригодится только «прямые» руки и ключ на «27».

Рассмотрим оба способа

Отличие будет только в использовании спец инструмента и правильных рук.

1. Вывешиваем колесо на домкрате

2. Снимаем защитный колпачок, получаем доступ к ступичной гайке.

3. Острым предметом (тонкой отверткой, заточенным прутком) разконтриваем грани гайки. Рекомендуется заменить ее на новую. Так как после повторной регулировки, старые места обжима бортов гайки, могут не совпадать с пазами на оси поворотного кулака.

4. В случае замены новых подшипников, крутим колесо в разные стороны. Некоторые рекомендуют стукнуть по нему в вертикальной плоскости несколько раз. Это нужно, чтобы ролики новых подшипников заняли свое положение в обойме ступицы.

5. Закручиваем гайку. С использование динамометрического ключа – 1,9-2 кг/см. если без него – до упора, но без фанатизма. Вновь вращаем колесо несколько раз в разные стороны. Проверяем наличие люфта. В этом случае его не должно быть.

6. Отпускаем гайку и закручиваем ее с силой 0,7 кг. Без «модного» ключа – чуть слабее предыдущего затягивания.

7. Отпускаем регулировочную гайку на пол грани или 20 градусов. Я думаю, не у каждого получится точно высчитать эти 20 градусов. Поэтому делим грань гайки пополам, и отворачиваем ее на это расстояние.

8. Проверяем люфт, покачиванием колеса в вертикальном направлении. Люфт будет минимальный.

9. Если вы делаете это первый раз и не знаете, какой должен быть люфт, то рекомендуется чуть больше отпустить гайку и попробовать, как будет люфтить колесо. Вы сможете сравнить, стал он больше или нет. Закручиваем гайку до того момента, пока он станет еле заметным.

10. Опускаем машину с домкрата и контрим ступичную гайку. Желательно это делать именно на опущенном автомобиле. Так вы избежите еле заметного смещения регулировочной затяжки гайки. В нижнем положении колесо будет заблокировано вместе со ступицей, что исключит их проворот.

11. Проверяем наличие смазки в защитном колпачке. При необходимости меняем ее.

Видео, как самостоятельно отрегулировать передний ступичный подшипник на ВАЗ классике:

Как можно отрегулировать ступичный подшипник

Далее разберём теорию и практику по регулировке. Выделим несколько важных моментов перед началом работ по регулировке:

• Подтяжка выполняется через определенный пробег.
• Диагностика состояния запчасти производится на каждой оси.
• Большая часть дефектов возникает вследствие естественного износа элементов.
• Вследствие больших механических нагрузок обоймы теряют округлость, что приводит к заклиниванию.

Понятие осевого зазора

Данная величина относится к первым, которая регулируется при обслуживании ступичного узла. Осевой зазор — это смещение в осевом направлении на определенное расстояние, при котором внешняя обойма сдвигается относительно внутренней с минимальным усилием.

Осевое расстояние определяет момент затяжки, с которым прижимается сборка. Этот параметр часто используют при расчете величины усилия закручивания гайки. Перетянутый сильным моментом подшипник имеет нулевой осевой показатель, что чревато перегревом при нагрузке.

В ступичных регулируемых узлах, процесс изменения осевого зазора происходит путём подтяжки гайки и измерения зазора.

Люфт и осевое смещение

Для роликов, шариков важно наличие определенного зазора. Это связано с тепловыми нагрузками, влияющими на узел во время его работы

Увеличение температуры влечет расширение металлических элементов.

Нулевой люфт:

Это верная дорога к преждевременному износу. Из-за отсутствия расстояния элементы испытывают чрезмерное трение. Компенсировать величину способен осевой люфт.

Большой люфт:

Факт наличия большого зазора будет способствовать постепенному разбиванию подшипника, тел качения и дорожек.

Вывод:

Размер осевого люфта в регулируемых узлах изменяется подтяжкой контргайки, а так же изменением ширины распорной втулки между двумя однорядными коническими подшипниками.

Подтягивая или отпуская гайку, подбирается оптимальный показатель свободного хода, требуемый для стабильной работы. Далее практика – как проверить и отрегулировать осевой зазор.

Проверка и регулировка осевого зазора

Измерения продольного смещения необходимо для предотвращения перетягивания, чрезмерного нагрева тел качения. Для процедуры понадобится:

1. штатив магнитный для крепления измерительного прибора;
2. динамометрический ключ;
3. индикатор часового типа.

Наличие микрометрического индикатора позволяет точно определить значение зазора и отрегулировать его. Затяжка выполняется динамометрическим ключом для контроля предельного момента, который, как правило стандартизирован для каждой модели авто.

Порядок работ:

1. Ослабить болты переднего или заднего колеса (зависит, где производится проверка).
2. Приподнять кузов домкратом.
3. Снять колесо, в отверстие крепления болта вкрутить штангу фиксации измерительного прибора.
4. Надеть индикатор на приспособление. Упереть ножку в торец цапфы.
5. Перемещая ступицу измерить отклонения стрелки. Разница между крайними положениям стрелки = осевой зазор.

При превышении величины необходимо произвести регулировку:

1. Затягивать гайку динамометрическим ключом на 20-25 градусов.
2. Поворачивать колесо в обоих направлениях.
3. Проверить осевой люфт.
4. Повторять операцию до тех пор, пока зазор не будет в допуске.
5. Застопорить крепеж вдавливанием грани в паз (законтрить).
6. Затянуть колесо болтами с нужной силой.

Посмотрите полезное видео:

Момент затяжки – зачем его соблюдать

Усилие затяжки – это сила, с которой фиксирующая гайка завинчивается по резьбе полуоси, цапфы. Правильно подобранный момент обеспечивает требуемую компенсацию осевого расстояния, исправную работу всей системы. Вследствие этого:

1. исключается угловое смещение обойм;
2. снижается износ шариков, роликов, дорожек;
3. равномерно распределяются нагрузки колеса;
4. существует запас на тепловое расширение при работе;
5. увеличивается пятно контакта тел качения при продольных нагрузках.

Должное осевое расстояние обеспечивает правильный натяг крепления. Несоблюдение момента ведет к ряду проблем:

1. перегрев;
2. подклинивание ступицы;
3. усиленный износ металла из-за чрезмерного трения;
4. выдавливание смазочного материала из рабочей поверхности.

Недотянутый подшипник колеса приводит к полной деформации и быстрому износу.

Подробная статья о моменте затяжки:

Для изучения темы рекомендуется прочитать материал: Момента затяжки ступичного подшипника.

Причины возникновения поломок

Залог надежности ступицы – регулярная диагностика ходовой системы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Основные причины поломки ступицы:

1. Агрессивная езда с резкими перепадами торможений и ускорений;
2. Превышение допустимой весовой нагрузки;
3. Передвижение по пересеченной местности и неровному дорожному покрытию;
4. Потеря колпачка: в этом случае центральная часть маховика быстрее покрывается коррозийным слоем и исчерпывает свой ресурс;
5. Заводской брак – в основном затрагивает ролики и шарики подшипников.

Поломку подшипника ступицы можно определить по изменению звука работы подвески. При повороте руля во время движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то произошло. На наличие проблем с подшипником или ступицей может свидетельствовать повышенный люфт колеса.

Интересно! Электросхема УАЗ 3303

Увеличение износа ступичного подшипника может заявить о себе кроме шума, появлением вибраций через кузов. Если не устранить поломку сразу, она может крайне пагубно повлиять не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника может привести к потере смазки и быстрой порче как подшипника, так и ступицы целиком.

Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Процесс замены — пошагово

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:1 ) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.2 ) Выпрессовка старых деталей.3 ) Запрессовка новых ступичных подшипников (их по два на каждое колесо).4 ) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.Для ремонта потребуется стандартный набор слесарного инструмента . • Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. • Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. • Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция27 , подшипник — позиция9 )

Требуемый комплект инструментов для работы: • Торцевой ключ с длинным основанием; • Набор головок и трещотка; • Круглогубцы; • Молоток; • Оправка или труба для выпрессовки; • Съемник с лапками (по возможности); • Домкрат и тиски; • Динамометрический ключ для правильной затяжки гайки ступицы.Начинается первый этап со следующих действий:1 . Домкратом поднимаем требуемую сторону, заранее ослабляем ступичную контргайку, снимаем колесо, кладем его под лонжерон, сверху еще 2 доски и брусок, ставим на этот упор машину.

2 . Поднимаем домкратом за нижний рычаг подвески, так, чтобы максимально сжать пружину, ставим надежную подставку под нижний рычаг, домкрат можно оставить.

3 . Колесо выворачиваем в сторону меняемой, откручиваем скобу суппорта, снимаем суппорт и колодки, сам суппорт подвешиваем на проволоке за пружину, стараясь не нагружать тормозной шланг. Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт на 8).

4 . Расшплинтовываем, откручиваем гайку шарового пальца рулевой тяги, выбиваем палец съемником (либо как вариант откручиваем сошку рулевого механизма от поворотного кулака, гайку шарового пальца рулевой тяги не трогаем). Откручиваем гайку ступицы головка на 27. Откручиваем по 3 болта на 13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

5 . Всё: теперь вся ступица вместе с тормозным диском, поворотным кулаком и двумя шаровыми на нем должна сняться со шлицов ШРУСа. Снимать необходимо аккуратно, без перекосов. Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

6 . Зажимаем поворотный кулак в тисках. Удаляем любым удобным способом старые сальники (монтировка).

78

Регулировка ступичного подшипника НИВА Шевроле

1 . После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.2 . Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).3 . Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.4 . Стопорим контргайку, загибая края.

Про необслуживаемые подшипники

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути: расточить «родные» кулаки или купить и поставить готовый комплект. подойдет подшипник фирмы SKF с маркировкой IVEKO BTH-1024 C.

Регулировка подшипников ступиц колес

Главная » Советы по ремонту » Регулировка подшипников ступиц колес

Подшипники, которые установлены на ступицах автомобильных колес, со временем изнашиваются. Попытаемся самостоятельно произвести регулировку этих компонентов, поменять изделия.

Процедура настройки подшипников подразумевает следующие стадии:

1. Сначала машину выставляют на площадке ровной, фиксируя «ручником». Заодно можно разместить средства противооткатные.
2. Затем приподнимаем сзади ось, пользуясь домкратом.
3. Извлекаем полуось автомобиля, чтобы уточнить вращение колес. Обнаружив затруднения, выясняем источник недуга. Может возникнуть «заедание» у сальника, касание у колодок тормозных.
4. Дальше откручиваем контргайку, убираем шайбу стопора. Когда слегка выкрутим крепежную гайку на подшипнике, повторно уточним вращение на колесе. Совершать регулировочные процедуры разрешается, если компонент легко движется.
5. Воспользуемся динамометрическим ключом, чтобы затянуть гайку. Усилие на конструкцию не должно превышать 100Нм (при этом проворачиваем колеса). Тогда равномерно разместятся ролики на подшипниках.
6. Вновь гайку отворачиваем. Чтобы выдержать величину поворотного угла, на шайбе совершаем повороты на пару позиций, отверстий. Монтируем гайку стопора, контролируя вход штифта на прорези.
7. Производим затяжку контргайки, выдерживая усилие до 200 Нм.
8. Совершая регулировку, на колесе контролируем свободное вращение, отсутствие люфта оси.
9. Ставим полуось с пружинными шайбами. Вновь затягиваем наши гайки для крепежа шпилек.
10. Колесо опускаем, достигая касания с землей. Выполняем поездку, тестируем оборудование. Иногда при движении ступица начинает нагреваться, достигая 700 градусов. Тогда процедуру регулировки придется повторять.

Теперь пробуем вытащить ступицу на заднем колесе, когда меняем подшипник.

Совершаем манипуляции:

• Провернем фланец, скрутив крепежные болты на ступице (контактируют с кронштейном). Действуем через отверстие на корпусной части – сопоставляем с болтами элемента.
• Затем убираем крепежи, удерживающие механизм.

Так же советуем вам прочитать:Проголосуйте, понравилась ли вам статья? (Проголосовало 2, оценка: 5,00 из 5)

Инструкция по самостоятельной подтяжке ступичных подшипников.

Поставьте автомобиль на скорость или стояночный тормоз. Подложите что-нибудь под колеса, например, противооткатные устройства. Это необходимо для того чтобы автомобиль не слетел с домкрата.
Возьмите балонник из набора в багажнике (если такой имеется) и ослабьте болты, крепящие колесо. Автомобиль при этом должен находиться в не приподнятом состоянии.
Подготовьте место для установки домкрата(из набора). Оно должно быть твердым и ровным. Можно подкладывать при необходимости доски под домкрат. Поднимите колесо пока он не перестанет касаться земли. Подложите под рычаг чурку на всякий случай. Вдруг домкрат ненадежный.
Открутите полностью болты и снимите колесо.

Следующим действием нужно снять металлический колпак со ступицы. Для этого используйте плоскую отвертку из набора и молоток. Уприте отвертку между колпаком и ступицей и легкими ударами отсоедините колпак. Удары производите с разных сторон, во избежание закусывания. Гайка для регулировки подшипника находиться под колпаком.

Снимаем колпак ступицы

Удалите с колпака и гайки старую смазку. Вы увидите законтренную гайку, накрученную на вал. С помощью нее осуществляется затяжка и ослабление подшипника.

Старую гайку нужно выкрутить. Для этого используйте головку из набора соответствующего размера. Очистите цапфу (часть вала куда накручивается гайка) с помощью бензина или wd-40.

Выкручиваем старую гайку

На место старой гайки закрутите новую. Установите колесо на место. Сначала полностью затяните гайку чтобы колесо перестало с легкостью вращаться. Затем понемногу ослабляйте, прокручивайте и болтайте по вертикали колесо до тех пор, пока оно не начнет крутиться беспрепятственно

Затягивать гайку нужно не спеша и с осторожностью, чтобы не сорвать. Люфт должен быть минимальным, еле ощутимым. Процесс затяжки является самым главным действием

Именно он влияет на качество выполненной работы и срок службы ступичного подшипника.
Используя молоток, зубило или отвертку законтрите гайку с двух сторон где имеются канавки на цапфе. Для этого приложите зубило острием к буртику гайки и ударом молотка вбейте его в канавку. Это нужно, чтобы гайка в процессе эксплуатации не сменила положение, которое может привести к ослаблению или затягиванию подшипника

Процесс затяжки является самым главным действием. Именно он влияет на качество выполненной работы и срок службы ступичного подшипника.
Используя молоток, зубило или отвертку законтрите гайку с двух сторон где имеются канавки на цапфе. Для этого приложите зубило острием к буртику гайки и ударом молотка вбейте его в канавку. Это нужно, чтобы гайка в процессе эксплуатации не сменила положение, которое может привести к ослаблению или затягиванию подшипника.

Нужно законтрить затянутую гайку

Заполните колпак новым смазочным материалом и установите на место.
Запомните, что при неправильной , схождение колеса меняется, в результате чего управляемость автомобиля ухудшается, расход горюче-смазочного вещества увеличивается, шины быстро и неравномерно изнашиваются.

Правильно определив с каким усилием затягивать ступичную гайку
и вовремя остановившись можно избежать срыва резьбы и необходимости выполнять дорогостоящий ремонт, учитывая сегодняшние цены на гайки . Мастера выполняют эту работу с использованием специального динамометрического ключа

Поскольку ступичный подшипник изделие достаточно капризное и не всегда есть под рукой дополнительное оборудование, то знать ответ на этот вопрос очень важно. Перед работой не мешает определить какой его вид установлен, например, он бывает конусный или роликовый

Признаки того, что подшипник не отрегулирован

Водителю несложно заметить неотрегулированный, изношенный узел. Признаками являются:

• резкий, внезапный шум со стороны конкретного заднего, переднего колеса или пары;
• нарастание посторонних звуков от ходовой при дальнейшей эксплуатации;
• на повороте шум снижается, а потом восстанавливается и усиливается;
• люфт в вертикальной плоскости после вывешивания кузова на домкрате.

Важно:

При обнаружении перечисленных признаков, дальнейшая эксплуатация автомобиля небезопасна. Неотрегулированные пары испытывают увеличенную нагрузку, перегреваются, быстро изнашивают обоймы.

Обязательно к прочтению:

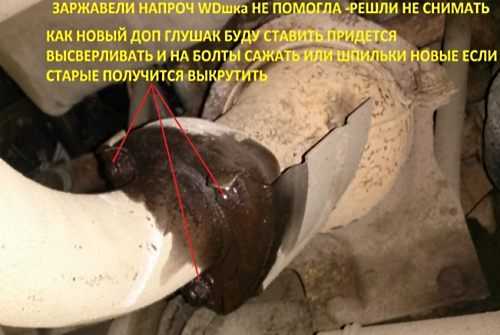

Причины, по которым не удается открутить прикипевшую гайку болт.

Съемник ступичных подшипников Существует несколько причин, по которым разобрать это простейшее соединение может оказаться затруднительно или вовсе невозможно:

• деформация резьбы или деталей соединения, например, при сильном ударе;
• закручивание не по резьбе с прикладыванием значительного усилия — в этом случае между поверхностями деталей существенно возрастает трение (эффект может усугубиться за счет воздействия внешних факторов);

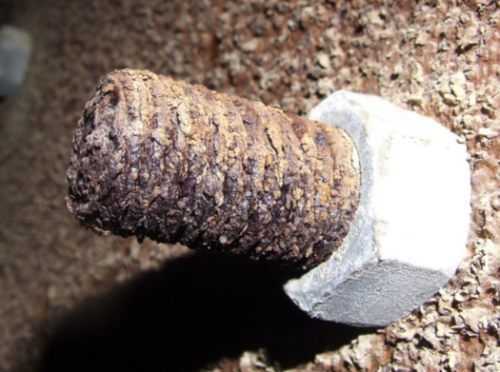

• окисление поверхностей деталей соединения, образование на них слоя ржавчины;
• диффузия материалов между деталями соединения.

Последние две причины прекрасно знакомы практически каждому, в особенности автомобилистам.

Проблема в том, что шпильки, болты и гайки чаще всего выполняют из углеродистой стали. При длительном контакте с водой и кислородом воздуха (такому воздействию постоянно подвержены, например, болты на колесе) эти вещества проникают в мельчайшие зазоры, в том числе и между деталями резьбового соединения. В результате железо окисляется, образуется слой ржавчины, который увеличивает трение. Потребуется огромное усилие, чтобы сдвинуть детали с места (нередко величина превосходит показатели прочности болта, и он разрушается).

Конструкторы стараются не допускать таких неприятностей, применяя для соединений детали с защитными покрытиями или изготовленные из нержавеющих сталей. Но и это срабатывает не всегда. Если болт и гайка подвергаются тепловому воздействию (примером могут служить детали на глушителе) защитные покрытия могут нарушиться, коррозионные процессы ускоряются.

Имеет место и процесс диффузии (взаимного проникновения) материалов, детали образуют монолит, разобрать который становится сложно (с таким явлением нередко сталкиваются те, кто пытается открутить болт на коленвале).

Другие способы диагностики ступичного подшипника и ступицы

Бывает не достаточно вскрыть пыльник, проверить наличие смазки, момент затяжки ступичной гайки. Если проблема устранена, то проводят боле глубокий контроль узла ступицы.

Как проверить осевой зазор и сделать его регулировку

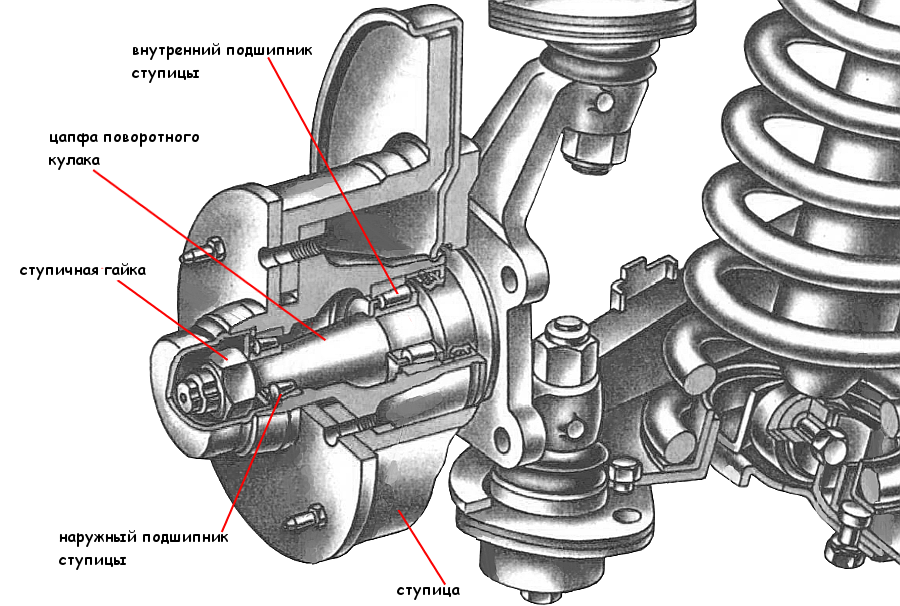

Возможность регулировки зазора обеспечивается особой конструкцией ступицы переднего колеса у некоторых автомобилей, в том числе классики ВАЗа, которая вращается на полуоси на двух конических (конусных) подшипниках.

Точная регулировка осевого зазора возможна специальными инструментами и оборудованием. Измерительное оборудование ранее было обязательным для СТО, обслуживавших вазовские марки машин. Точный микрометр определяет осевой зазор. Максимально допустимая величина составляет 0,15 мм.

1 – индикатор часового типа; 2,3 – штатив с креплением; 4 – ступичный узел.

1. Для проверки зазора поднять переднюю иди заднюю часть автомобиля;
2. Под болт крепления колеса установить специальное приспособление;
3. Упереть ножку индикатора в торец оси поворотного кулака при нулевом положении стрелки и, перемещая ступицу вдоль оси поворотного кулака, замерить величину перемещения (зазора) по индикатору.

Если зазор больше 0,15 мм, отрегулировать его в следующем порядке:

• отвернуть регулировочную гайку с цапфы поворотного кулака;
• установить новую или бывшую в употреблении, но на другом автомобиле, гайку и затянуть ее моментом 19,6 Н. м (2 кгс. м), одновременно поворачивая ступицу обоих направлениях два-три раза для самоустановки роликов в обоймах;
• ослабить регулировочную гайку и снова закрутить ее моментом затяжки 6,8 Н • м (0,7 кгс • м);
• на шайбе сделать метку В (рис. 3.5.), затем отпустить на 20-25° гайку так, чтобы кромка А немного не дошла до метки В;
• застопорить гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце цапфы поворотного кулака;
• после регулировки зазор должен находиться в пределах 0,02-0,08 мм.

При регулировке зазора следует учитывать, что направление резьбы на левой цапфе поворотного кулака правое, на правой цапфе—левое. Так же читайте, как провести регулировку без динамометрического ключа здесь.

Прибором так же контролируют осевые и радиальные биения фланца ступицы после замены.

Как проверить биение ступицы

Некоторые осевые гайки предназначены для использования только один раз. Рем комплекты поставляются с новой гайкой в коробке. Повторное использование может привести к ослаблению гайки во время эксплуатации автомобиля.

1,2 — индикатор с магнитным штативом; 3 – тормозной диск или фланец ступицы.

Всегда измеряйте биение во фланце после установки. Деформированный фланец будет иметь биение, вызовет вибрацию, изменение толщины тормозного диска, потребуется замена. Биение педали тормоза иногда ассоциируется с биением тормозного диска. Часто проблема именно в нем, но не всегда. Если сомневаетесь, то проведите замену диска, переставьте с противоположного колеса.

Если биение исчезнет, то проблема в диске. Если нет, тогда следует проверить ступичный фланец, как показано на видео.

Проверка биения ступицы Nissan:

Допустимое отклонение стрелки от нулевого значения не должно превышать 0,038 мм. Если отклонение больше — возможно, что проблема в ступице.

Проверка и регулировка момента затяжки

В руководстве по эксплуатации автомобилей дана периодичность пробега, после которого нужна проверка осевого люфта ступицы с помощью момента затяжки контргайки.

Новые автомобили снабжены неразборным ступичным подшипником. Заводская сборка гарантирует срок службы ступичного узла без замены 100 000 км, даже больше.

Подшипники ступицы в сборе для автомобильных колес состоят из опорных колец, тел качения и сепараторов, и схожи со стандартными подшипниками качения. Производители, данные детали именуют так:

ПОДШИПНИКИ СТУПИЧНЫХ УЗЛОВ

ВАЗ 2108 Регулировка люфта подшипника ступицы

Регулировка люфта подшипника ступицы

Автомобили до 9/89 г. вып. и все модели «универсал» (не полноприводные)

Поменять положение диска колеса относительно ступицы, чтобы отбалансированное колесо можно было установить в прежнее положение. Ослабить гайки колеса стоящего на земле автомобиля. Поднять автомобиль. Снять колесо. Снять колпачок ступицы с помощью отвертки, не повредив его при этом. Отогнуть загнутый буртик гайки, чтобы гайку можно было вращать. Отвинтить гайку ступицы и заменить на новую. Гайка ступицы с левой стороны автомобиля имеет левую резьбу, для ослабления ее нужно вращать вправо (по часовой стрелке). Навинтить гайку ступицы рукой, пока она не будет прилегать. Затем затянуть гайку динамометрическим ключом с усилием 25 Нм. Вращать при затягивании гайки тормозной барабан, чтобы не зажать подшипник ступицы. Несколько раз повернуть ступицу, чтобы правильно сел подшипник. Немного ослабить гайку ступицы, пока она не будет проворачиваться рукой. Способ регулировки без динамометра: Снова слегка затянуть гайку ступицы, проворачивая при этом ступицу. Тормозной барабан должен вращаться легко, однако не должно ощущаться заметного бокового люфта. Если имеется люфт, проверить его стрелочным индикатором, см. Раздел Проверка подшипника ступицы. В мастерских MAZDA подшипник ступицы регулируется следующим образом. (На практике при наличии некоторого опыта достаточно регулировки, описанной выше): При ослабленном подшипнике ступицы установить на один из болтов колеса динамометр под прямым углом. Тянуть за динамометр, пока ступица не начнет проворачиваться. Усилие, когда ступица начинает вращаться, зависит от сальника. Снять и записать показания. Медленно затягивать гайку ступицы и при этом вращать ступицу, пока не будет достигнуто правильное натяжение. Требуемое значение составляет 2,6 — 8,5 Н. К нему следует прибавить предварительно измеренное значение сопротивления сальника. При правильно отрегулированном подшипнике крутящий момент, при котором ступица начинает вращаться, составляет 0,15 — 0,49 Нм. Забить буртик гайки ступицы в паз цапфы не очень острым зубилом. Это служит для защиты от ослабления гайки. Забить новый колпачок ступицы с помощью трубы. Деформированные колпачки обязательно заменить, так как из-за негерметичности в подшипник ступицы может попасть влага и разрушить его за короткий срок. Привинтить колесо, учитывая при этом маркировку на ступице. Опустить автомобиль и затянуть гайки колеса крест-накрест с усилием 100 Нм.
