Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

• естественный износ ремня в процессе эксплуатации;
• стирание зубьев в результате нарушения центровки роликов;
• повышенное сопротивление движению при неисправности в системе газораспределительного механизма;
• попадание посторонних предметов в ременную передачу;
• износ шкивов;
• растяжение некачественного ремня;
• перегрев силового агрегата;
• неисправность натяжителя.

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

• растяжение в процессе эксплуатации;
• неисправность успокоителя цепи;
• естественный износ цепи;
• временное заклинивание газораспределительного механизма;
• перегрев силового агрегата;
• попадание посторонних предметов в область движения цепи.

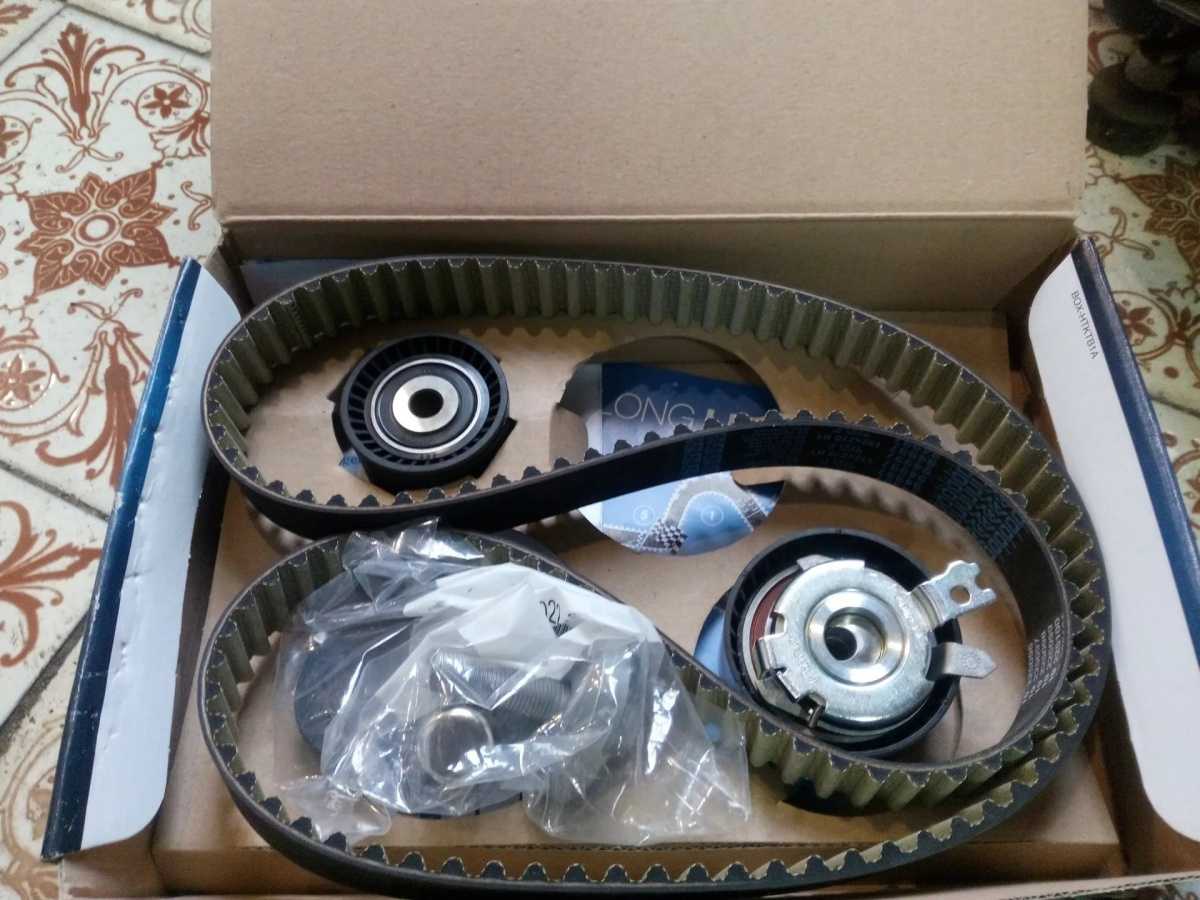

Как подобрать комплектующие для замены ГРМ на Lada Largus

Самое главное при подборе данного изделия – это производитель. Автовладелец должен уметь различать производителей, у которых можно покупать ремни ГРМ. Ниже предлагается список с поверенными производителями, которым можно доверять:

• Renault;
• Lada;
• Gates;
• Contitech;
• Bosch;
• Dayco;
• Lemforder.

Зачастую в оригинальных комплектах могут попадаться ремни таких производителей, как Gates или Contitech. Поэтому нет смысла переплачивать. Лучше взять комплект подешевле.

Еще один важный момент при выборе ремня ГРМ – это его срок годности. Так как это резинотехническое изделие, оно имеет ограниченное время, в течении которого его можно хранить.

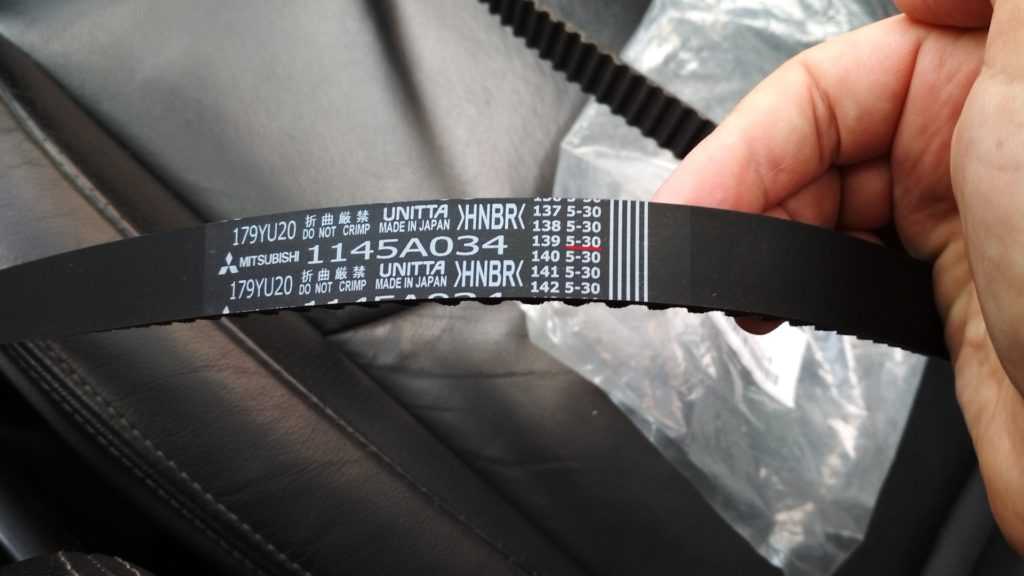

Специальные цифры на самом ремне, к примеру, «5-30». Цифра 5 означает год – в данном случае 2015, а 30 – это номер недели, на которой изготовили изделие. Срок допустимого хранения ремня составляет 5 лет. Если его возраст выше, устанавливать такую запчасть явно не стоит.

Если установить ремень ГРМ на Ладу Ларгус с истекшим сроком годности, то его обрыв может произойти даже раньше, чем положена замена по регламенту – через 10 или 20 тысяч километров. Кстати, именно после этого могут появиться плохие отзывы о самых хороших производителях.

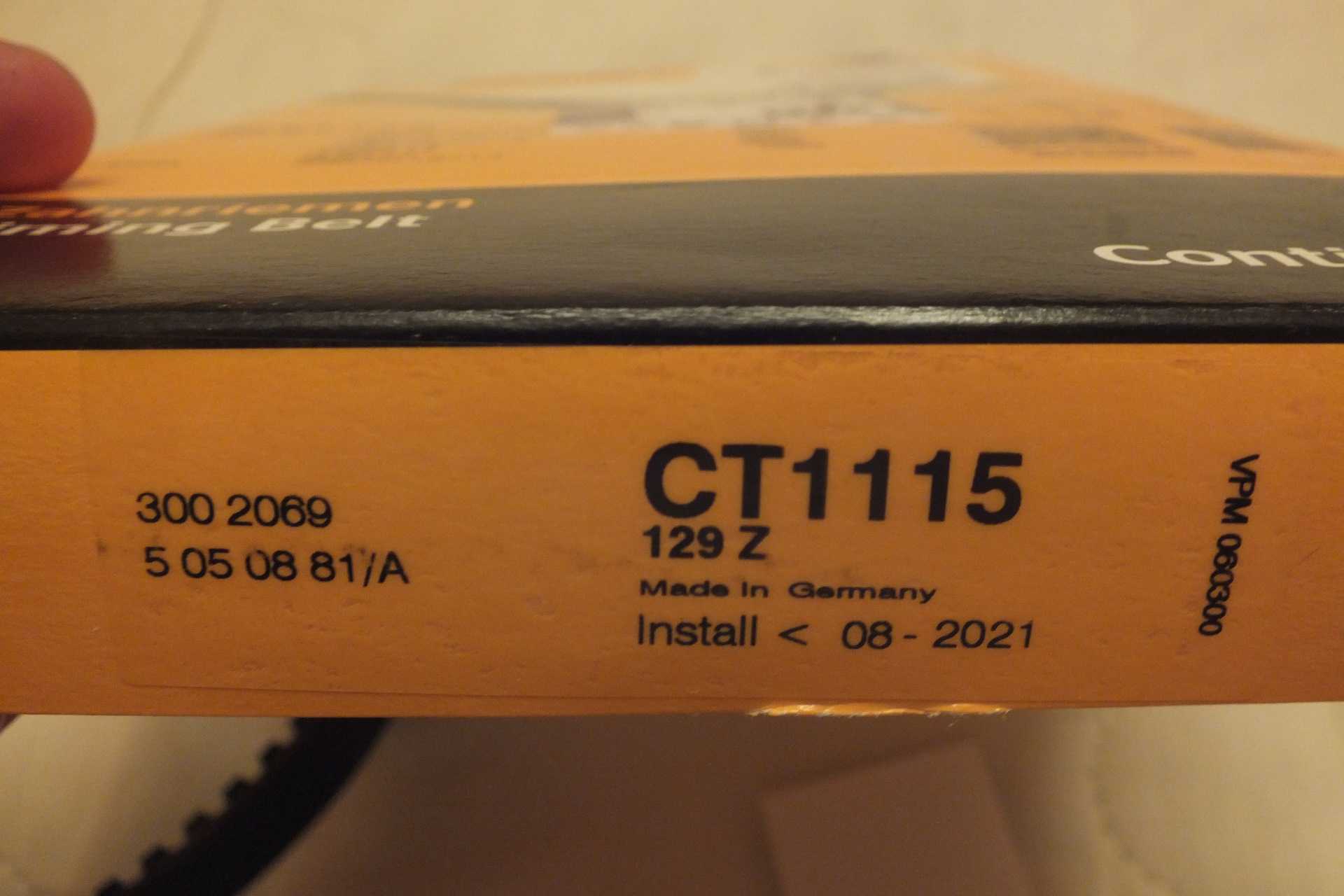

Чтобы узнать срок годности, достаточно еще обратить внимание на специальные надписи, размещенные на упаковке. Например, «Install

Это означает, что данный ремень можно устанавливать не позднее августа 2021 года.

Симптомы разрыва ремня ГРМ

Не секрет, что даже самые надежные механизмы ломаются, исчерпав рабочие ресурсы. И ремень в ГРМ, имеющий огромное значение и обеспечивающий стабильную работу мотора, не исключение! Не только профессионалы, но и обычные автолюбители знают, что последствия обрыва ремня ГРМ могут быть самыми негативными, например, для двигателя транспортного средства.

А чтобы своевременно выявить проблему, необходимо знать признаки обрыва ремня ГРМ. Обычно, обрыв ремня ГРМ сопровождается хлопком, при этом силовой агрегат глохнет, но другие элементы системы продолжают работать в нормальном режиме. Новый запуск двигателя в этой ситуации зачастую сопровождается стуком «металла» и «лёгкостью» вращения стартерного элемента, из-за некорректного компрессионного процесса в цилиндрах.

Хотя часто автомобилисты не всегда имеют возможность сделать остановку и проверить полотно на целостность, и это нередко ведет к крайне негативным результатам.

Типичные неисправности ГРМ

От работы ГРМ зависит стабильность работы двигателя, поэтому механизм важно своевременно обслуживать. В системе ГРМ много деталей, каждая из которых может выйти из строя

Вот как это может почувствовать водитель:

1. Двигатель стучит на малых оборотах, машина разгоняется медленнее — мощность явно упала. Стоит проверить тепловой зазор и состояние кулачков и подшипников распредвала.
2. Двигатель стучит, пока не прогреется: возможно, неисправны гидрокомпенсаторы.
3. Двигатель шумит в районе распредвала, в выхлопной системе что-то стреляет. Сбились фазы ГРМ.

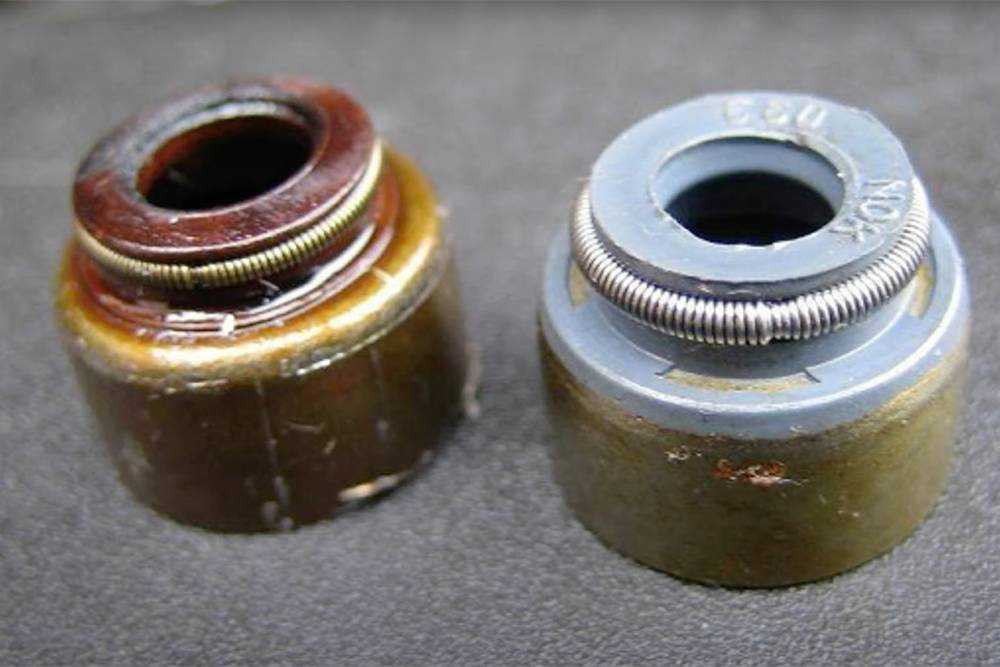

4. Синий дым из выхлопной трубы, уровень масла в двигателе падает. Стоит проверить состояние маслосъемных колпачков, стержней и направляющих втулок клапанов.
5. Кратковременные перебои в работе двигателя, падает мощность, температура выше стандартной несмотря на то, что с охлаждающей жидкостью все в порядке, — возможно, износились пружины клапанов. Самая тяжелая форма такой неисправности — зависание клапанов. Это когда пружина настолько износилась, что не может вернуть клапан на место, он остается в открытом положении дольше, чем нужно, и может встретиться с поршнем. С современными авто такое бывает очень редко.

Работы по диагностике и ремонту ГРМ

Капитальный ремонт двигателя	От 15 000 Р для ВАЗ, от 30 000 Р для иномарок
Замена клапана со снятием и установкой цепи или ремня и головки блока цилиндров	От 5500 Р + 6000 Р + 4000 Р
Замена гидротолкателей со снятием и установкой цепи или ремня	От 3000 Р + 6000 Р
Замена маслосъемных колпачков со снятием и установкой цепи или ремня	От 2500 Р + 6000 Р
Замена распредвала со снятием и установкой цепи или ремня	От 2000 Р + 6000 Р
Замена цепи ГРМ	От 6000 Р
Снятие и установка ГБЦ	От 4000 Р ременной, от 6500 Р цепной
Замена ремня ГРМ	От 3500 Р
Регулировка клапанов	От 2500 Р
Диагностика двигателя	700—1500 Р

Капитальный ремонт двигателя
От 15 000 Р для ВАЗ, от 30 000 Р для иномарок

Замена клапана со снятием и установкой цепи или ремня и головки блока цилиндров
От 5500 Р + 6000 Р + 4000 Р

Замена гидротолкателей со снятием и установкой цепи или ремня
От 3000 Р + 6000 Р

Замена маслосъемных колпачков со снятием и установкой цепи или ремня
От 2500 Р + 6000 Р

Замена распредвала со снятием и установкой цепи или ремня
От 2000 Р + 6000 Р

Замена цепи ГРМ
От 6000 Р

Снятие и установка ГБЦ
От 4000 Р ременной, от 6500 Р цепной

Замена ремня ГРМ
От 3500 Р

Регулировка клапанов
От 2500 Р

Диагностика двигателя
700—1500 Р

Цены на запчасти для ремонта ГРМ на 21 марта 2022 года

Цепь ГРМ	От 35 000 Р за неоригинальный комплект, от 18 000 Р за одну цепь
Комплект ремня ГРМ с роликами	От 10 000 Р для ВАЗ, от 18 000 Р для иномарок
Распредвал	От 8000 Р на ВАЗ, от 20 000 Р за неоригинальный распредвал на иномарку
Втулки клапанов, комплект из 16 штук	От 3500 Р для ВАЗ, от 6500 Р для иномарок
Гидрокомпенсаторы	От 3000 Р для ВАЗ за комплект из 8 штук, от 700 Р за штуку для иномарок
Клапан	От 200 Р для ВАЗ, от 1500 Р для иномарок
Пружины клапанов	От 100 Р, но бывают и очень дорогие пружины

Видео состояния ремня ГРМ с пробегом (120 000 км)

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Если подвижный указатель смещен относительно неподвижного:

— по часовой стрелке — ремень перетянут.

Потянув вверх, снимаем крышку лючка.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см

выше) и нижнюю крышки привода ГРМ

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата

Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Аналогично извлекаем другую заглушку.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

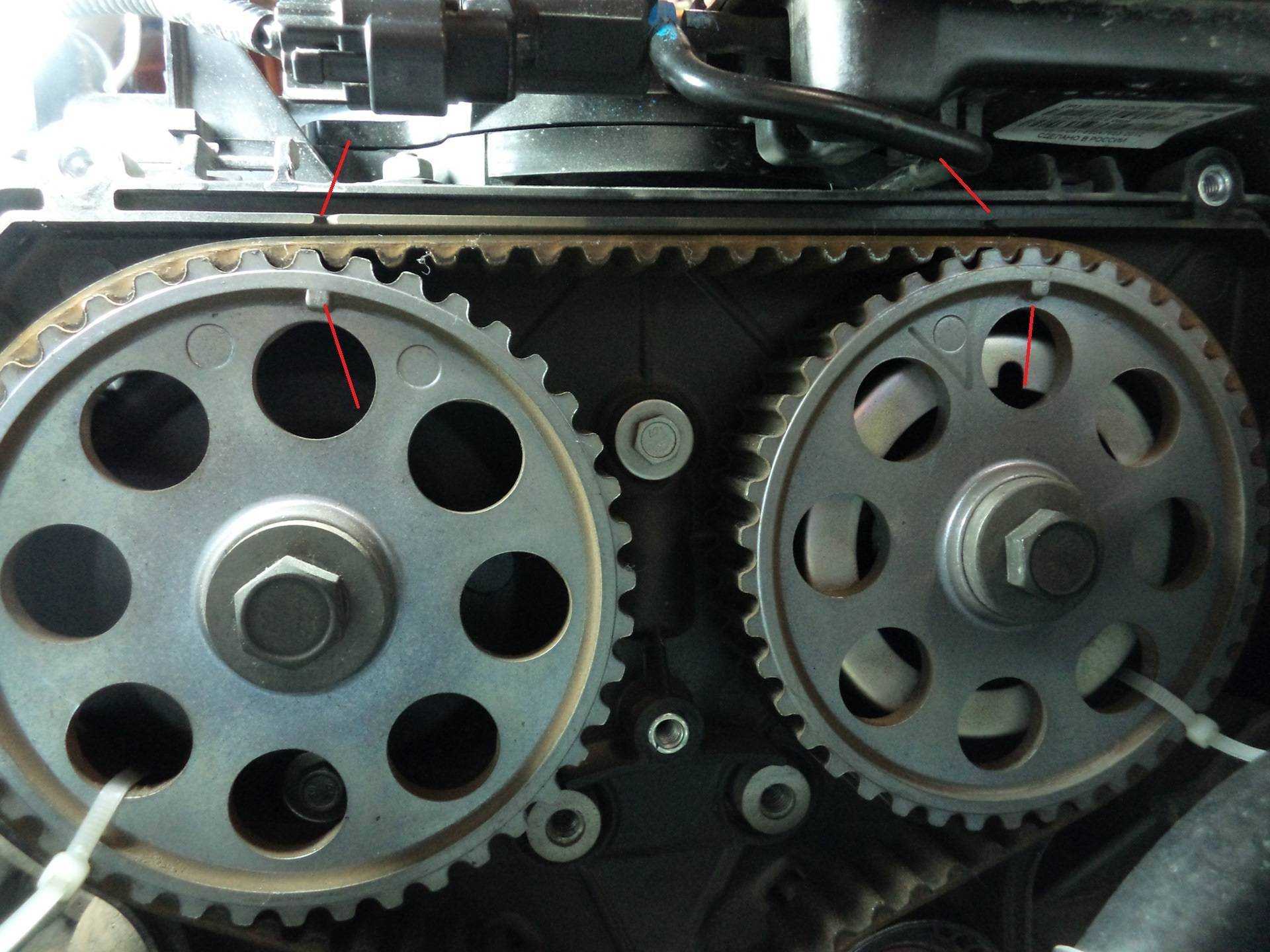

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

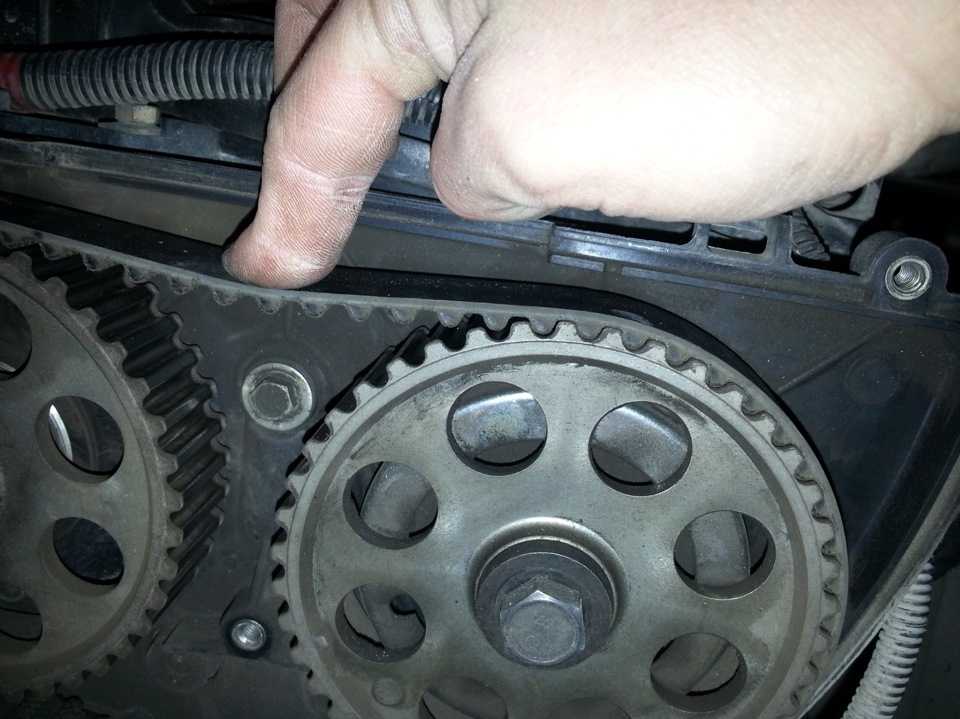

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.

Назначение ГРМ и конструктивные особенности

Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.

Клапаны

Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.

С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.

К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.

Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.

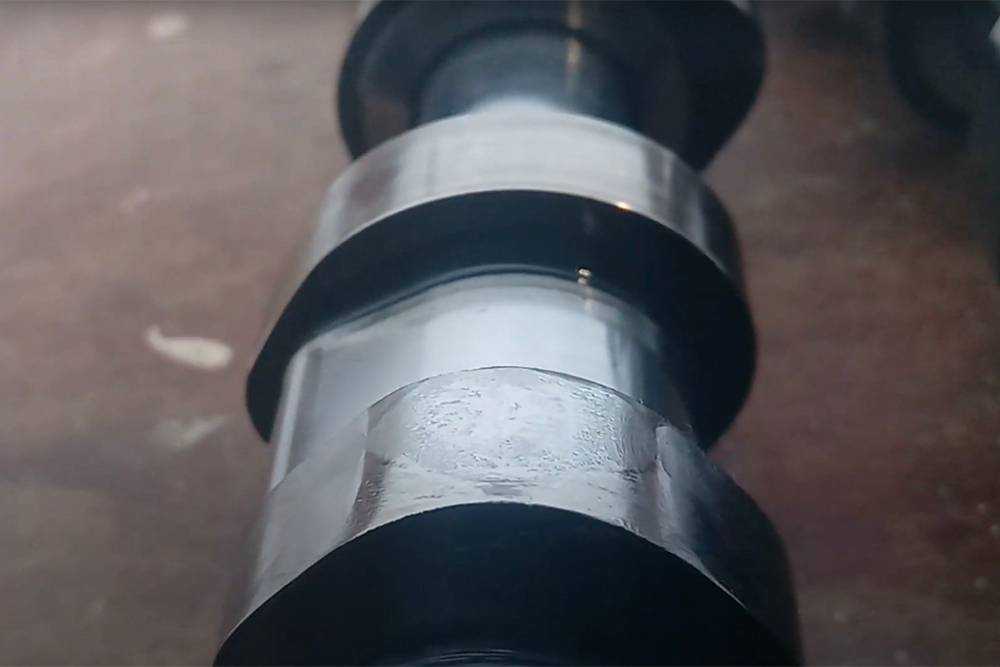

Распределительный вал и привод

Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.

В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.

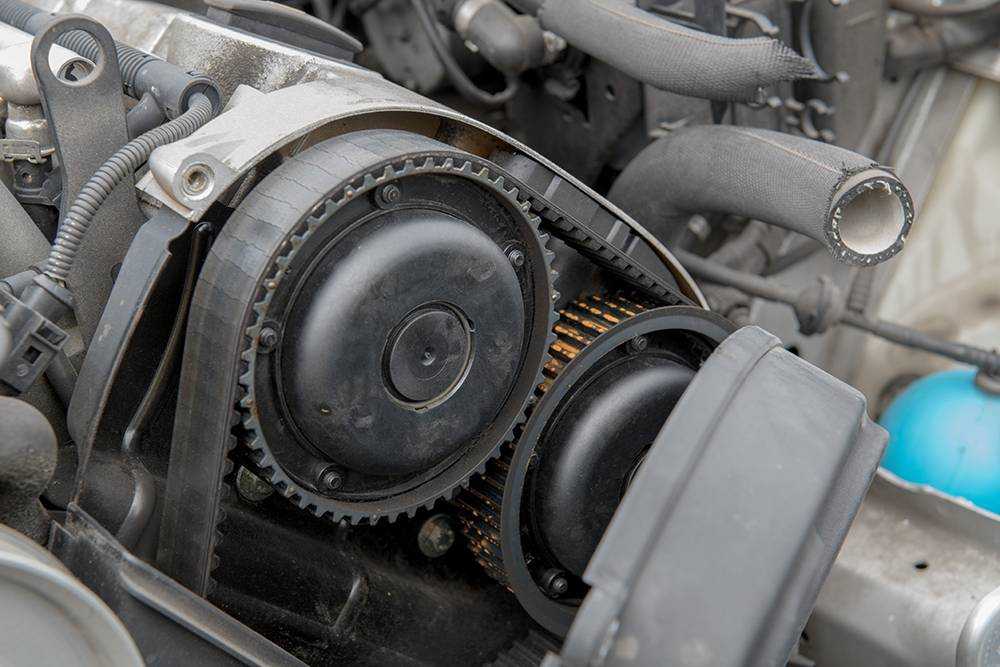

Привод

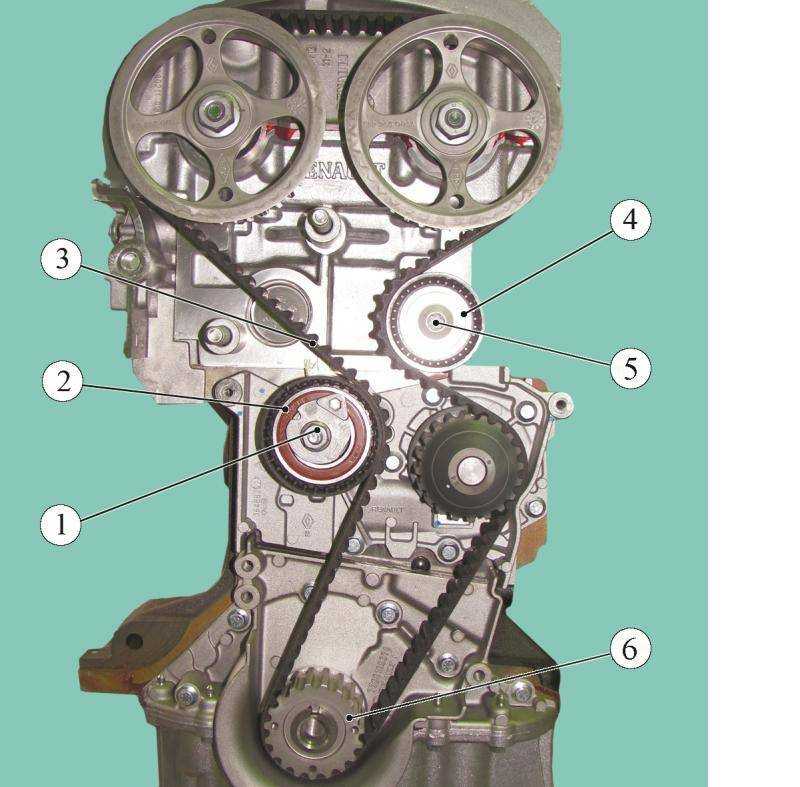

Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.

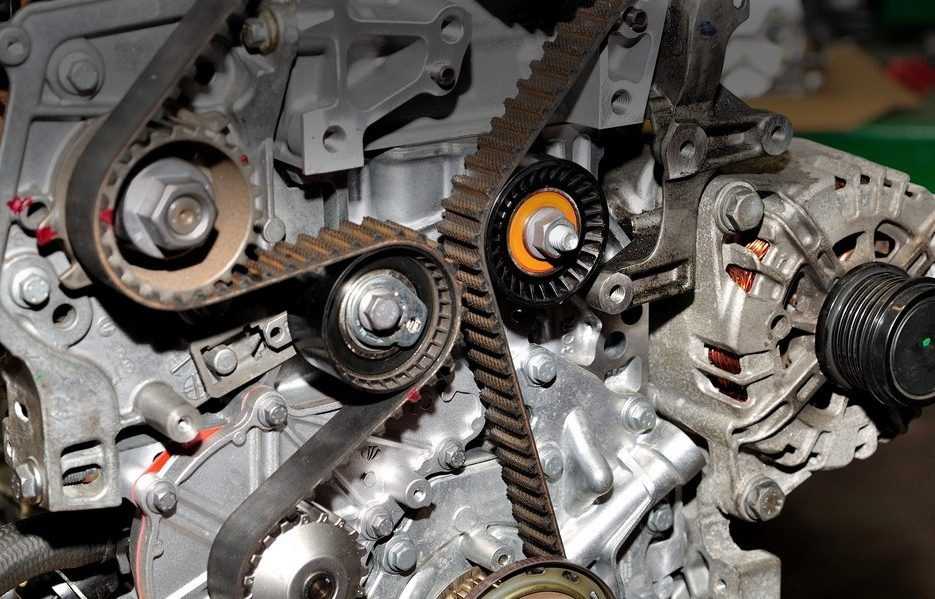

К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.

Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.

Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Возможные неисправности ГРМ

Судить о неисправности газораспределительной системы можно по следующим внешним признакам:

1. Уменьшение компрессии, хлопки в трубопроводах. Происходит по причине неплотного прилегания клапанов к седлам из-за образовавшегося нагара, раковин на рабочей поверхности, при деформации головок клапанов, прогорании клапана, поломке пружин, заедании стержня во втулке или отсутствием зазора между клапаном и коромыслом.
2. Падение мощности и резкие металлические стуки происходят из-за неполного открытия клапанов. Причиной неполадки выступает большой тепловой зазор или отказ гидрокомпенсатора.
3. Износ шестерни распредвала, втулок и осей коромысел, направляющих втулок клапанов, заметное осевое смещение распределительного вала.
4. Выход из строя цепи, зубчатого ремня, а также успокоителя для цепи, и натяжителя для зубчатого ремня.

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми

Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику. В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

• Сбитые фазы часто становятся причиной прогара клапанов
• Гнутся клапана на некоторых автомобилях семейства ВАЗ
• Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
• Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Источник

Лада Ларгус замена ремня грм

Недавно вышедшая на просторы отечественного рынка модель Лада Ларгус успела обзавестись достаточно высоким спросом. Она отлично подходит в качестве семейного авто, поскольку наделена производителем отличной вместительностью. Также Лада Ларгус приметили коммерческие организации, поскольку ее сносная цена позволяет эксплуатировать в качестве разъездного автомобиля. Не обходят стороной практичную Ладу и вездесущие таксисты. Многих интересует такой вопрос, как замена ремня ГРМ, но обо всем по порядку.

Моторная линейка модели Ларгус

Данный универсал из Тольятти является «клоном» популярного «француза» «Dacia Logan MCV». Для Лада Ларгус производитель предусмотрел две версии силового агрегата, а именно:

• 87-сильную «четверку» (серия «11189») 8 клапанов, которая отлично знакома приверженцам моделей ВАЗ (по Гранте и Калине);
• французский агрегат «K4M» 16 клапанов, мощность которого достигает 102 л. с.

1,6-литровые двигатели оснащаются распределенным впрыском, который предусматривает соответствие требованиям нормативов «Евро-5».

Среди конструктивных особенностей моторов 8 клапанов присутствует риск загиба клапанов при обрыве ременной передачи ГРМ, и тогда требуется замена ремня ГРМ. Этот аспект заставляет владельцев Лада Ларгус не откладывать со своевременной проверкой состояния ремня и прибегать к замене спустя, как регламентированный срок (пробег), так и при появлении малейших признаков износа.

Сроки замены ремня по регламенту и опыту

Важно! Техническая документация, прилагаемая к Лада Ларгус, предписывает владельцу осуществлять замену ременной передачи спустя 120-тысячный пробег или по истечении 6-летнего периода эксплуатации. Замена ремня ГРМ касается всех типов устанавливаемых моторов. Некоторые отчаянные головы возлагают надежды на качественные аспекты материала ремня, однако лучшим действием будет придерживаться регламентных сроков

Заметим, что в этот момент свою лепту вносит опыт, полученный владельцами при «общении» с данными моторами. Он свидетельствует о настоятельной рекомендации сократить обозначенный регламентный интервал замены примерно наполовину. Такой подход способствует предотвращению риска внезапного выхода из строя ремня

Некоторые отчаянные головы возлагают надежды на качественные аспекты материала ремня, однако лучшим действием будет придерживаться регламентных сроков. Заметим, что в этот момент свою лепту вносит опыт, полученный владельцами при «общении» с данными моторами. Он свидетельствует о настоятельной рекомендации сократить обозначенный регламентный интервал замены примерно наполовину. Такой подход способствует предотвращению риска внезапного выхода из строя ремня.

Итак, сделаем полезный вывод, что замена ремня ГРМ должна осуществляться спустя 60-тысячный побег.

Масляный фильтр на Ларгус

Снятие

Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).

1. Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
2. Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
3. Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
4. Снятие защитной крышки данного узла выполняем с применением ключа на «10».
5. Также демонтируем шкив ременной передачи генератора.
6. Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
7. Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.

Важно! Когда на рабочей поверхности демонтированного ремня обнаруживаются следы неравномерного износа, то это свидетельствует о необходимости замены самого ролика вместе с его шпилькой

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

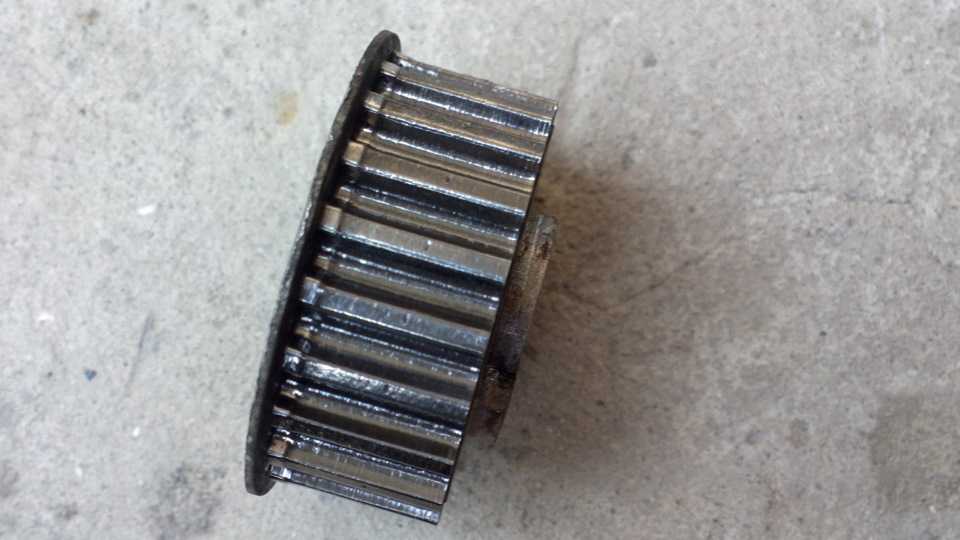

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

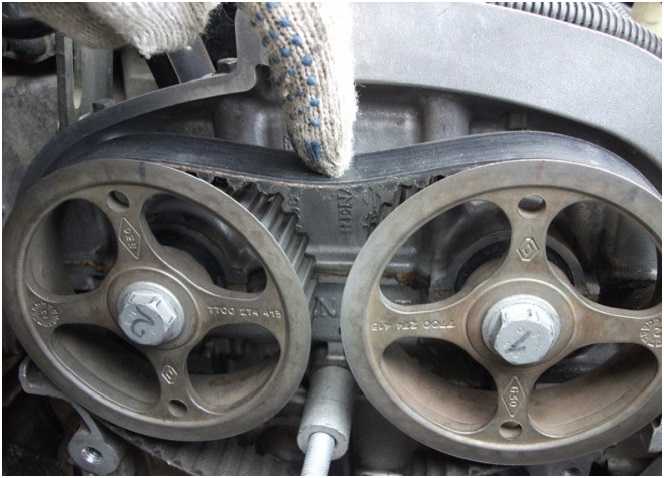

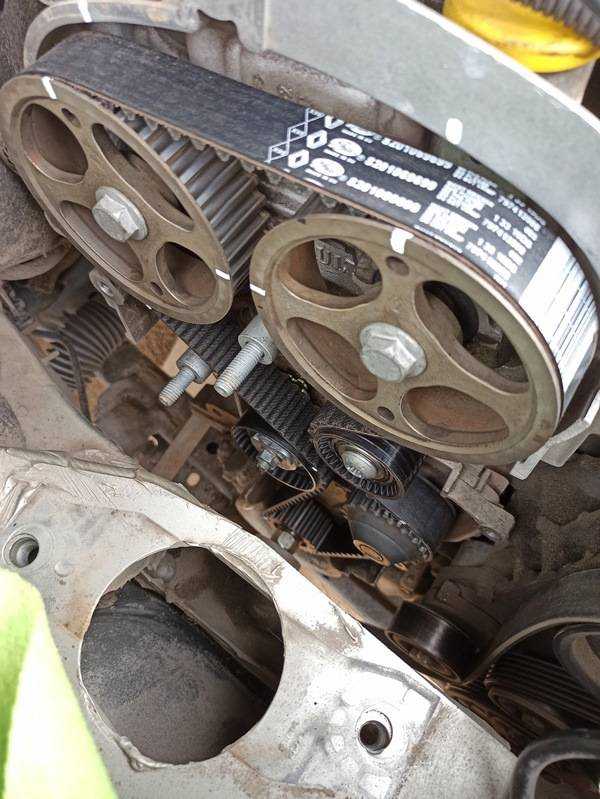

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

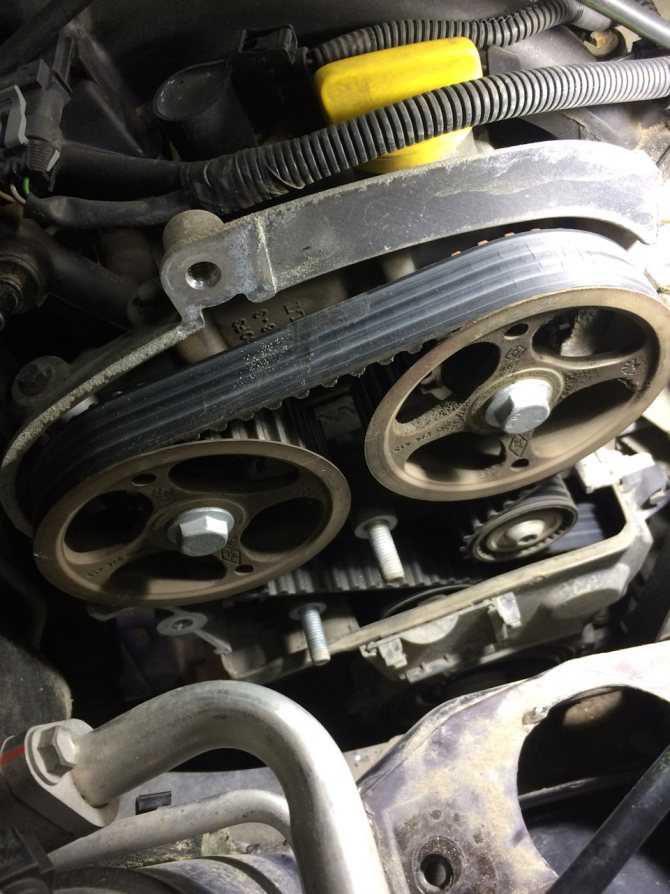

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Замена ремня ГРМ в 16-клапанной версии Лада Ларгус

Подготовительный процесс к замене ременной передачи на 16-клапанном ДВС практически аналогичен ранее рассмотренной процедуре с 8-клапанной «четверкой».

• После вывешивания и обесточивания авто, демонтируем защиту картера ДВС.
• Устанавливаем под двигатель подходящую подпорку и производим демонтаж правой опоры при помощи ключа на «19».
• Далее необходимо демонтировать обе крышки защиты газораспределительного механизма, после чего заблокировать коленвал.
• После, при помощи ключа на «18» снимаем шкив привода вспомогательных агрегатов.
• Перед снятием самого ремня, необходимо установить поршень первого цилиндра в положение ВМТ. Для этого вращаем коленчатый вал за болт его шкива.

• Перед демонтажем старого ремня необходимо определить позицию, в которой находятся распредвалы.
• После, снимаем впускной резонатор и извлекаем заглушки из проемов на левом торце ГБЦ.
• Вращая коленвал, необходимо достичь положения распредвалов, когда их метки на торцах шестерен будут совпадать с верхней плоскостью поверхности головки, после чего следует обездвижить обозначенные валы.
• Для проверки корректности позиции коленвала, прибегаем к помощи отверстия под датчиком давления масла.
• После выворота пробки, вкручиваем в отверстие контрольный болт М10 с длиной резьбы 75 мм. Если коленчатый вал находится в правильной позиции, то болт вкручивается полностью.
• Теперь ослабляем натяжение ремня и гайку крепления натяжного ролика при помощи ключа на «13». Снятие механического напряжения в ремне производится путем поворота ролика против часовой стрелки.

Монтаж новой ременной передачи производится по обратному снятию алгоритму. Ролик в паре с натяжным механизмом заменяется новыми аналогами. При навеске ремня следует пользоваться подсказками в виде стрелок, нанесенных на изделие.

Корректную позицию вала необходимо проверять посредством вкручивания контрольного болта. Если все правильно, не забываем закрыть отверстие заглушкой.

Методы устранения съедания ремня

Ниже приведены примеры устранения причин износа ремня и
устранения причин его съедания.

Поддельный ремень

Некачественный ремень может быть виновником проблемы, для
того чтобы проверить это, необходимо перевернуть ремень и попробовать запустить
двигатель, если ремень начнет сползать в другую сторону то вероятнее всего
плоскость ремня неровная и имеет конусную форму что приводит к его сползанию и
съеданию. Лечится данная проблема заменой на новый более качественный ремень.

Неправильное натяжение

Натяжение ремня ГРМ необходимо осуществлять, как рекомендует
завод изготовитель. Данную информацию можно найти в специализированных книжках
по ремонту автомобиля ВАЗ или же в интернете. Перетяжка ремня влечет за собой
нагрузку на подшипники и может быть причиной износа как роликов так и помпы.

Кривая шпилька

В результате усилий при затяжке ролика случается, что
шпилька ролика немного искривляется и вследствие чего появляется наклон ролика.
Данная проблема приведет к перекосу ремня.

Проблема решается
заменой шпильки на новую либо подкладкой половинок шайб под ролик дабы исправить
наклон шпильки и выравнять ролик.

Повреждение резьбы

Повреждения резьбы способы, так же как и искривление шпильки
изменить траекторию ремня. Данная проблема решается путем откручивания шпильки
и прогонки резьбы мечиком. В худшем случае необходимо демонтировать ГБЦ для
расточки или восстановления резьбы.

Водяной насос

Когда помпа получает какие-либо повреждения или износы, то
никаких действий кроме ее замены невозможно предпринять. При виновнике помпы ее
необходимо заменить.

Перекос помпы

Проблема заключается в том, что при установке новой помпы
зачастую большинство автолюбителей используют герметик или же не очищают
поверхность от старой прокладки. Все эти моменты могут повлиять на плотность
прилегания водяного насоса к корпусу блока, что может сказаться на траектории
ремня ГРМ. Следует тщательно очистить поверхность на блоке цилиндров от
остатков старой прокладки и не использовать герметик, достаточно лишь
установить прокладку, которая идет в комплекте с помпой.

Выработка на роликах

Ролики так же как и помпа подвержены старению и износу и при
таких проблемах ролики необходимо только заменить, какие-либо другие способы
исправления износа ремня из-за роликов невозможны

Износ шестерни распредвала

Шестерня распредвала выполняется
из мягкого метала, который способен быстро вытираться и изнашиваться. Чаще
всего шестерня изнашивается уже на пробеге близком к 150 тысячам пробега. При
такой проблеме шестерни необходимо заменить.

Шестерня коленвала

Чаще всего
шестерня коленчатого вала изнашивается на конус и ремень начинает съезжать в
наружную сторону, что приводит к трению о дистанционную шайбу между шестерней и
шкивом привода дополнительного оборудования. Из-за данной ситуации
ремень может скрипеть и выть, а так же в большинстве случаев этой ситуации
ремень съедает.

Проблема решается заменой шестерни коленчатого вала.

Надеемся, наша статья была Вам полезна.

Категория: Личный опыт
