Способы подачи масла к трущимся деталям в двигателях

Двухступенчатые масляные насосы

Конструкцию двухступенчатого масляного насоса рассмотрим на примере агрегата роторного типа от автоконцерна VAG.

1. Первая ступень работы определяется конструкторами, исходя из необходимого двигателю объема масла на всех режимах работы. Из полости нагнетания масло направляется в каналы двигателя и к подвижному ротору в месте его упора в регулировочную пластину. В таком режиме объем полости всасывания и, как следствие, количество прокачиваемого масла небольшое.
2. Вторая ступень. При повышении оборотов двигателя возникает потребность в большем количестве смазки. Давление на подвижный ротор ослабевает. Теперь регулировочная пружина доворачивает статор на несколько градусов, изменяя положение ведомого ротора. Таким образом увеличивается объем полости всасывания и количество прокачиваемой смазки.

В двигателях FSI Audi объемом 2,8 и 3,2 литра переход с первой на вторую ступень происходит на оборотах коленвала свыше 4600. Благодаря двухступенчатым помпам конструкторам удалось на 1/3 снизить расход топлива.

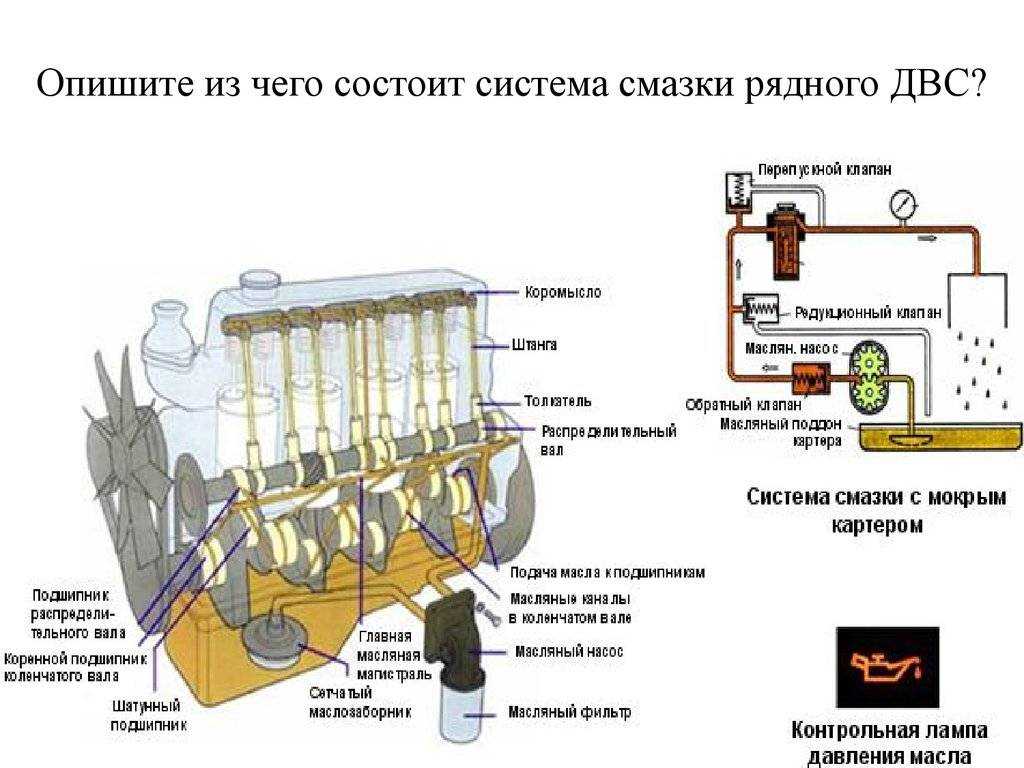

Мокрый картер

Этот способ считается общеупотребительным из-за простоты его реализации. Конструктивно системы смазки с мокрым картером состоит из следующих компонентов:

• масляного поддона;
• маслонасоса;
• маслоприёмного устройства;
• редукционного клапана;
• маслопроводов;
• фильтров тонкой/грубой очистки ММ;
• радиатора;
• датчиков уровня и давления смазочной жидкости;
• маслозаливной горловины.

При работающем силовом агрегате маслонасос через сеточку маслоприёмного устройства нагнетает жидкость под давлением в ФГО, откуда она направляется в находящийся в блоке цилиндров центральный маслопровод. Отсюда под давлением через имеющиеся в перегородках БЦ каналы масло попадает в коленвал, смазывая сначала коренные подшипники, а затем и шатунные. Излишки смазки выдавливаются наружу через технологические зазоры и, попадая на вращающиеся детали коленвала, разбрызгиваются по всему объёму двигателя, смазывая самотёком поршневые пальцы, внутренние поверхности цилиндров, другие детали мотора. Параллельно ММ подаётся по маслопроводу в распредвал, смазывая его подшипники, шестерни и оси клапанных коромысел. Незначительная часть смазки (не более 20% от всего объема, циркулирующего в системе) попадает в фильтр тонкой очистки, откуда, очистившись, следует обратно в поддон

Параллельно деталям двигателя часть масла поступает в радиатор для принудительного охлаждения.

Связка из перепускного и редукционного клапанов обеспечивают нормальное функционирование системы при существенных колебаниях нагнетаемого маслонасосом давления.

Система смазки дизельного двигателя ЗМЗ-5143.10, работа системы смазки

Система смазки дизельного двигателя ЗМЗ-5143.10 комбинированная, многофункциональная с подачей масла к трущимся поверхностям под давлением и разбрызгиванием. Кроме того система смазки используется для охлаждения поршней и подшипников турбокомпрессора, приводит в рабочее состояние гидроопоры и гидронатяжители.

Система смазки дизельного двигателя ЗМЗ-5143.10, циркуляция масла в системе.

Циркуляция масла в системе происходит следующим образом. Масляный насос засасывает масло из картера и по каналу в блоке подводит его к жидкостно-масляному теплообменнику, а затем к полнопоточному фильтру. В случае превышения давления до 4.5 кгс/см2, плунжер редукционного клапана масляного насоса открывает перепускное отверстие, через которое масло перетекает в зону всасывания масляного насоса.

После фильтра моторное масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные подшипники, подшипники промежуточного вала, верхний подшипник валика привода масляного насоса и подводится к гидронатяжителю цепи первой ступени привода распределительных валов. От коренных подшипников масло через внутренние каналы коленчатого вала смазывает шатунные подшипники.

Поршневые пальцы и верхние головки шатунов смазываются разбрызгиванием. От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки опорной поверхности ведомой шестерни привода и нижнего подшипника валика. Шестерни привода маслонасоса смазываются струей масла через калиброванное отверстие в главной масляной магистрали.

Для охлаждения поршня предусмотрена масляная форсунка, в которую масло поступает под давлением. При давлении масла 1.2-1.5 кгс/см2 происходит открытие клапана форсунки и подача непрерывной струи масла на днище поршня.

Из главной масляной магистрали моторное масло через вертикальный канал в блоке поступает в головку цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидроопорам и к датчику сигнализатора аварийного давления масла. Вытекая из зазоров и стекая в картер в передней части головки цилиндров, масло смазывает цепи, рычаги натяжных устройств со звездочками и звездочки привода распределительных валов.

Через специальные отверстия в блоке масло под давлением по нагнетательной трубке поступает в подшипниковый узел турбокомпрессора, а затем отработанное масло по шлангу стекает в масляный картер двигателя.

Контроль за системой смазки двигателя дизельного двигателя ЗМЗ-5143.10.

Контроль за давлением масла осуществляется датчиком указателя давления масла и указателем в комбинации приборов. Кроме того, система снабжена датчиком сигнализатора аварийного давления масла и сигнализатором аварийного давления масла. Сигнализатор аварийного давления масла загорается при давлении масла в системе 0.4-0.8 кгс/см2.

Емкость системы смазки 6.5 литра. Масло в двигатель заливается через маслозаливную горловину, расположенную на крышке клапанов и закрытую крышкой. Уровень масла контролируется по меткам П и 0 на стержне указателя уровня. При эксплуатации автомобиля по пересеченной местности уровень масла следует поддерживать вблизи метки П, не превышая ее. Слив масла производится через отверстие в картере закрытое пробкой.

auto.kombat.com.ua

Некоторые неисправности системы смазки

Неисправностей системы смазки не слишком много, а внешних проявлений у них всего два: повышенный расход масла и понижение давления в системе. Каждый признак может свидетельствовать о нескольких неисправностях, выявить которые обычно не представляет труда.

Быстрый расход масла может свидетельствовать о следующих неисправностях:

— Негерметичное крепление масляного фильтра к штуцеру; — Утечка масла через прокладку картера или масляного насоса; — Повреждение поддона картера; — Засорение системы вентиляции картера; — Некоторые неисправности ГРМ и КШМ.

Понижение давления масла может иметь следующие причины:

— Засорение масляного фильтра; — Неисправность масляного насоса; — Неисправность редукционных клапанов; — Понижение уровня масла в системе; — Выход из строя датчика давления.

Устранение большинства неисправностей связано с частичной разборкой двигателя (а также сливом масла), поэтому ремонт лучше доверить профессионалам.

Виды систем смазки

Схема системы смазки двигателя может быть разной. Классификацию при этом можно провести по различным признакам.

• По способу подачи масла: с подачей масла под давлением, с разбрызгиванием (самотёком), комбинированный вариант. Комбинированный вариант хорош тем, что детали, испытывающие большие нагрузки, можно обрабатывать максимально основательно — под давлением, а узлы, функционирующие в простых операциях – самотёком. В этом случае не страдает ни качество, ни скорость.
• По типу вентиляции картера: картерные газы могут удаляться сразу в атмосферу (через сапун) или направляться в цилиндры на дожигание (системы с закрытой вентиляцией). Замкнутая (закрытая) система вентиляции является наиболее экологичной.
• По способу охлаждения масла («отработки»). Охлаждение может проводиться в радиаторе, поддоне картера. Для маломощных двигателей достаточно охлаждения в поддоне, для мощных ДВС – подходящий вариант – решения с охлаждением в масляном радиаторе.
• По типу картера. Хорошо известны схемы с «сухим» и «мокрым» картером. Решения с сухим картером более конструктивно сложные. У них есть отдельный бак для масла. Масло стекает в поддон, но не аккумулируется, а поступает в бак, и картер всегда сухой. Решение более сложное и дорогое в реализации, но зато надёжная смазка гарантировано дает при интенсивном движении по наклонным поверхностям. Поэтому популярный вариант устройства системы смазки двигателя у внедорожников, строительной спецтехники, транспортных средств для работы в горах – именно решение с «сухим» картером. Аналогичное же решение популярно у спорткаров.

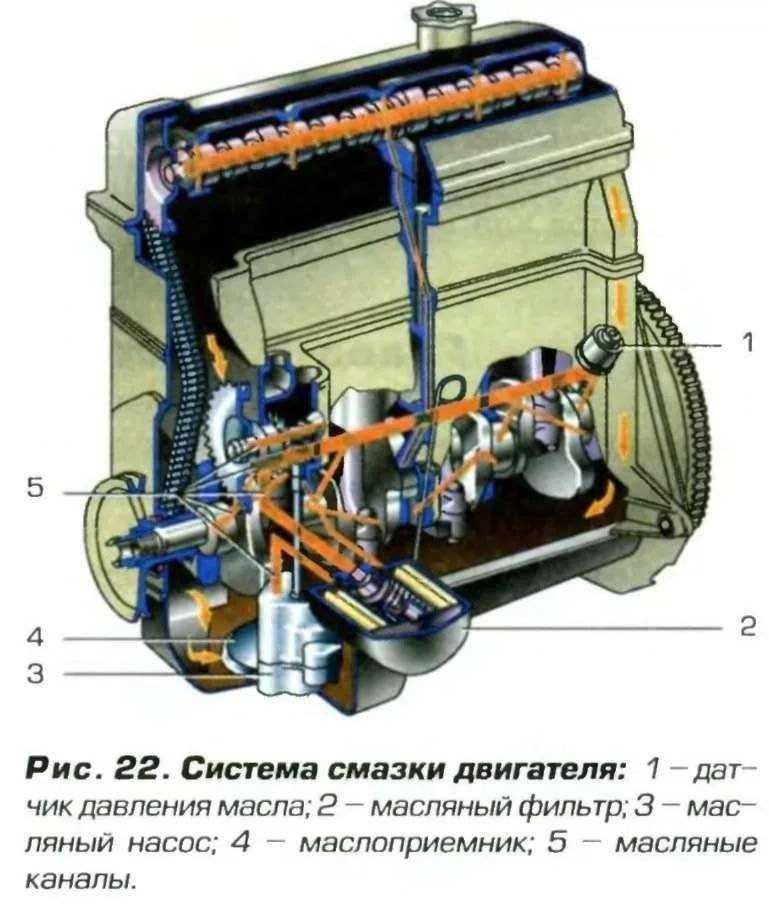

Принцип действия системы смазки двигателя

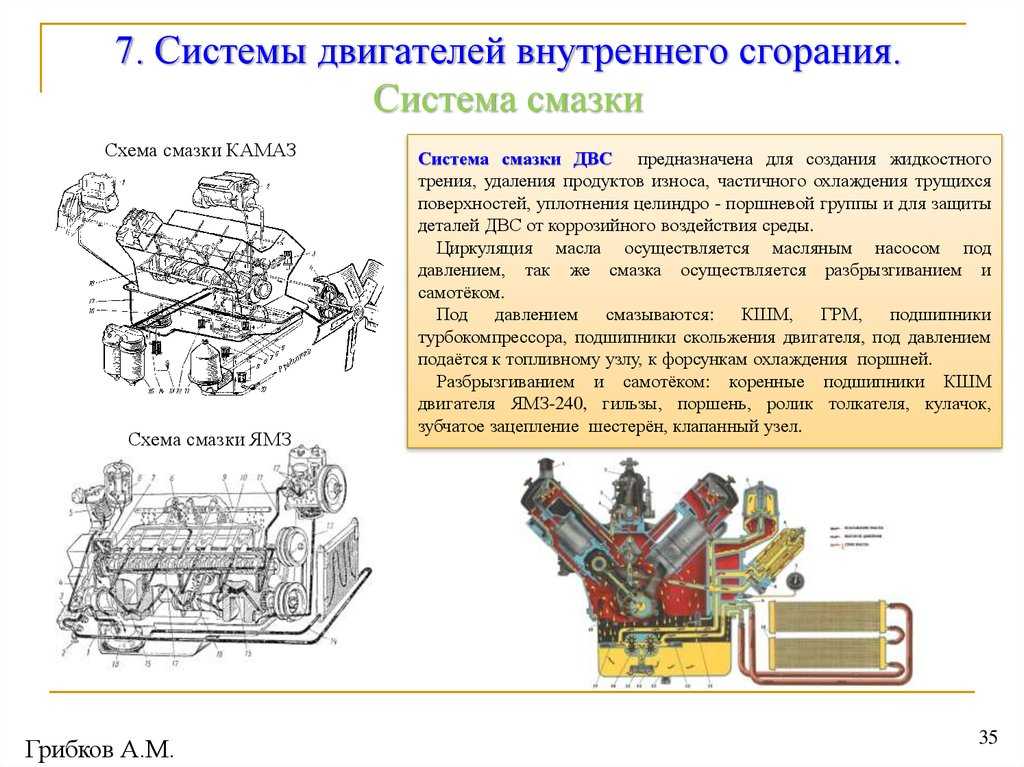

Самой распространенной системой смазки двигателей в настоящее время является комбинированная. В такой системе одни детали смазываются под давлением, а другие – самотеком или разбрызгиванием.

Двигатель смазывается циклически. После его запуска, масло закачивается в систему масляным насосом. Насос создает необходимое давление и подает масло в масляный фильтр, в котором происходит его очистка от механических примесей. Далее масло по каналам подается к:

• шатунным шейкам коленчатого вала
• коренным шейкам коленчатого вала
• опорам распределительного вала
• верхней опоре шатуна для смазки поршневого пальца

К рабочей поверхности цилиндра масло поступает из отверстий в нижней опоре шатуна или от специальных форсунок.

Другие части двигателя смазываются разбрызгиванием, т.е. часть масла вытекающего из зазоров в соединениях разбрызгивается подвижными частями КШМ и ГРМ. При разбрызгивании масла создается масляный туман, который при оседании смазывает детали двигателя.

Масло стекает в поддон картера двигателя под действием силы тяжести, после чего цикл смазки повторяется.

Также в некоторых автомобилях применяется система смазки с сухим картером. В такой системе основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Отличие мокрого картера от сухого

Выше нами рассмотрен исключительно мокрый картер, когда основной объем системы смазки двигателя находится в поддоне и забирается оттуда масляным насосом.

На схеме представлены детали и приборы системы смазки мотора с сухим картером. Основное отличие в том, что поддон двигателя не используется для хранения масла. Весь стекший туда смазывающий материал откачивается специальным насосом и подается в отдельный бак. Оттуда давление в масляной системе создается уже при помощи нагнетающей помпы. Такая система смазки двигателя применяется на автомобилях повышенной проходимости и гоночных болидах. Основные преимущества:

• уменьшается высота поддона, что позволяет установить мотор ниже. Снижение центра масс улучшает курсовую устойчивость и управляемость автомобиля;
• сухой картер исключает масляное голодание при движении авто в больших продольных и поперечных углах, что актуально для внедорожников на пересеченной местности;
• исключено масляное голодание вследствие отлива смазки (перетекания из одной части в другую) при длительном движении автомобиля в дуге, что актуально для кольцевых автогонок и соревнований по дрифту;
• моторное масло лучше охлаждается.

Но не лишена система и недостатков, так как усложнение системы снижает надежность и увеличивает массу автомобиля.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами. Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

1. Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
2. Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание. Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса. Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Масляный радиатор

На рисунке 7 представлена смазочная система двигателя легкового автомобиля ГАЗ. Смазочная система комбинированная, с масляным радиатором и с закрытой вентиляцией картера двигателя.

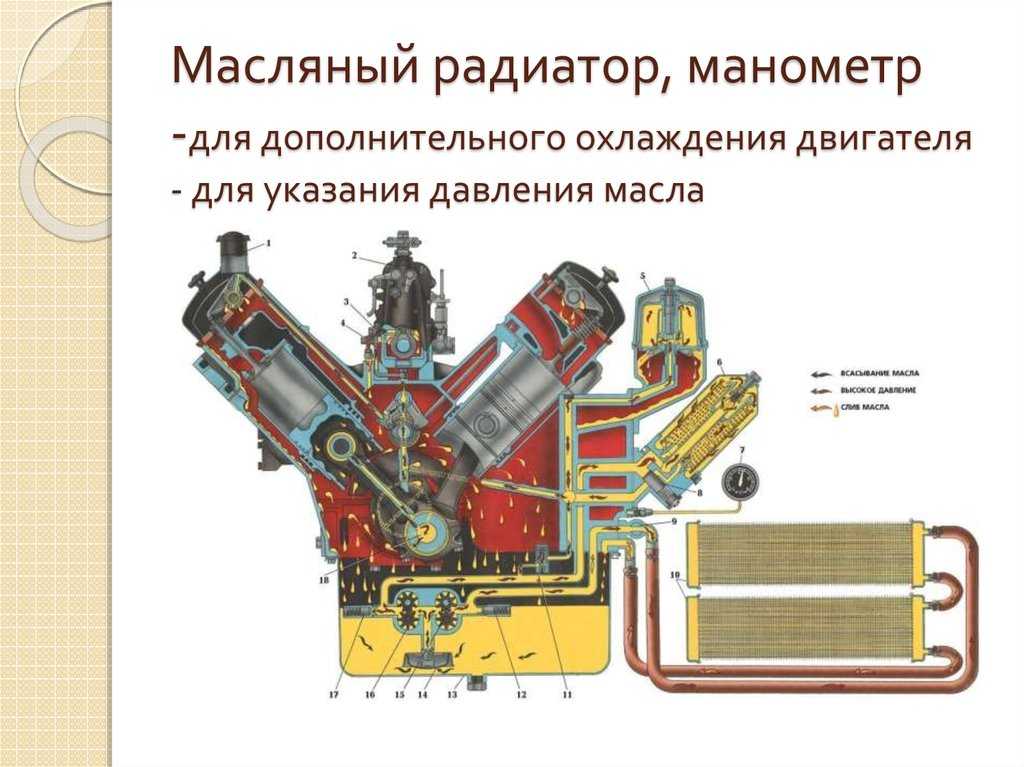

Рисунок 7 — Смазочная система с масляным радиатором

1 — маслоприемник; 2, 9 — клапаны; 3 — радиатор; 4, 8 — датчики; 5 — магистраль; 6 — горловина; 7 — фильтр; 10 — кран; 11 — насос; 12 – поддон

В смазочную систему входят масляный поддон 12, масляный насос 11 с редукционным клапаном 2 и маслоприемником 1, масляный фильтр 7, главная масляная магистраль 5, масляные каналы в головке и блоке цилиндров и в коленчатом вале, заливная горловина 6, маслоизмерительный стержень (щуп) и масляный радиатор 3 с краном 10, предохранительным клапаном 9 и соединительными шлангами. Давление масла в смазочной системе контролируется датчиком 4 указателя давления масла и датчиком 8 сигнализатора (лампы) аварийного давления.

Масляный радиатор предназначен для охлаждения масла при больших скоростях движения и при эксплуатации автомобиля летом. Он установлен перед радиатором системы охлаждения двигателя и включается с помощью крана 10, предохранительный клапан 9 открывает проход масла в радиатор при давлении 0,07. 0,09 МПа. Масло из радиатора сливается по шлангу в масляный поддон.

Способы подачи масла к трущимся деталям в двигателях.

1. Под давлением. 2. Капель­ным способом (разбрызгиванием масла).

3. Масляным туманом.

4. Подача масла может осуществляться всеми способами, перечисленными в ответах 1 — 3.

Виды систем смазки.

2. Система смазки разбрызгиванием.

3. Смазка трущихся поверхностей смесью бензина и масла.

4. На автомобилях и тракторах могут использоваться все виды систем смазки, перечисленные в ответах 1 — 3.

Основные части комбинированной системы смазки.

1. Поддон, клапаны, радиатор, манометр, фильтры, краны,

2. Главная смазочная магистраль, масляный насос, указатель уровня масла.

3. Основными частями комбинированной смазочной системы являются все части перечисленные в ответах 1 и 2.

Пути подвода масла к трущимся деталям.

1. Масло подается в фильтр, откуда оно направляется в главную магистраль. Из главной магистрали по каналам в блоке цилиндров масло поступает к коренным подшипникам коленчатого вала и по от­верстиям в его щеках поступает к шатунным подшипникам. Одно­временно масло по вертикальным каналам в блоке поступает к опорным шейкам распределительного вала и по наклонным кана­лам к втулкам коромысел.

2. Масляный насос по маслопроводу по­дает масло к центрифуге, из которой оно постоянно сливается в поддон картера через сливной клапан или проходит в радиа­тор, если кран маслопровода открыт.

3. Масло подводится к трущимся деталям обоими путями, указанными в ответах 1 и 2, но в первом ответе указан путь масла от основной секции насоса, а во втором ответе от радиаторной секции масляного насоса.

К каким агрегатам может подводиться масло из смазочной системы?

1. К компрессору и топливному насоса высокого давления.

2. В гидромуфту привода вентилятора и к турбокомпрессору.

3. Ко всем агрегатам, указанным в ответах 1 и 2.

Назначение маслоприемника.

1. Чтобы масляные на­сосы могли забирать масло из поддона двигателя.

2. Маслоприемник насоса является первичным фильтром.

3. Маслоприемник выполняет обе функции указанные в ответах 1 и 2.

Где расположен неподвижный маслоприемник смазочной системы двигателя, и с какой целью?

1. Он расположен в нижней части поддона, и воздух через него, как правило, не может попасть в смазочную систему.

2. Он расположен в средней части поддона, и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

3. Он расположен на поверхности масла и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

Назначение масляного насоса системы смазки двигателя.

1. Обеспечивает принудительную циркуляцию масла в системе смазки двигателя.

2. Подавать масло под давлением к основным трущимся поверхностям и к приборам его очистки и охлаждения.

Какие масленые насосы получили распространение в смазочных системах автотракторных двигателей?

1. Односекционные шестеренные масляные насосы, имеющие одну пару зубчатых колес.

2. Двухсек­ционные шестеренные масляные насосы, имеющие две пары зубчатых колес.

3. Оба варианта насосов указанные в ответах 1 и 2.

Установка и привод масляного насоса смазочной системы двигателя.

1. В поддоне с приводом через шестерни от коленчатого вала.

2. Снаружи блока цилиндров с приводом от распределительного вала.

3. Используются оба варианта указанные в ответах 1 и 2.

12. Схема работы шестеренного масляно­го насоса.

1. При вращении зуб­чатых колес масло, поступающее к насосу за­полняет впадины между зубьев и переносится ими на противоположную сторону по внешнему контуру к отводящему каналу.

2. Масло захватывается зубьями колеса, отбрасывается к корпу­су насоса и под действием центробежной силы и через окно в корпусе направляется в систему.

13. Основные части масленого насоса смазочной системы двигателя.

1. Вал, крыльчатка, пружина, манжета, уплотнительная шайба, шкив.

2. Корпуса секций насоса, ведомые и ведущие зубчатые колеса секций, вал насоса, редукционные клапаны, крышка масляного насоса.

3. Шток, пружины, толкатель, клапаны, корпус, поршень.

Фильтры, используемые в смазочной системе двигателей.

1. Фильтры грубой и тонкой очистки.

2. Фильтры тонкой очистки со сменным фильтрующим элементом или фильтры центробежной очи­стки масла.

3. Фильтры тонкой очистки масла неполнопоточные или полнопоточные.

4. Используются все варианты указанные в ответах 1 – 3 в различных сочетаниях.

Дата добавления: 2018-05-02 ; ;

Источник

Система смазывания двигателя

Система смазывания двигателя Система смазывания двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшения износа деталей, защиты их от коррозии, отвода тепла и продукта износа от трущихся деталей. От исправного состояния системы смазывания в значительной степени зависит надежность работы двигателя. В зависимости от условий и режима работы того или иного механизма применяют различные сорта и виды смазок.

Применяемые для смазки двигателей масла должны обладать определенной вязкостью, не должны содержать механических примесей, воды, кислот и щелочей. Для автомобильных двигателей применяют комбинированную систему смазывания. В зависимости от размещения и условий работы деталей масло подается или под давлением, или разбрызгиванием, или самотеком. К деталям, испытывающим большую нагрузку, масло подается под давлением, к остальным деталям – разбрызгиванием или самотеком.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

• Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
• Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

• Систематическая замена масляного фильтра.
• Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

Принцип работы

Так как отдельные детали двигателя работают в неодинаковых условиях, то смазка их также должна быть неодинакова. К наиболее нагруженным деталям масло подается под давлением, а к менее нагруженным – самотеком или разбрызгиванием. Системы, в которых смазка деталей производится разными способами, называются комбинированными.

При работе двигателя масляный насос обеспечивает непрерывную циркуляцию масла по системе. Под давлением оно поступает в масляный фильтр, а далее к коренным и шатунным подшипникам коленвала, поршневым пальцам, опорам и кулачкам распредвала, оси коромысел привода клапанов. В зависимости от конструкции мотора масло подается под давлением к валу турбокомпрессора, на внутреннюю поверхность поршней для их охлаждения, в гидротолкатели клапанов и исполнительные механизмы систем фазовращения.

На поверхности цилиндров масло попадает путем разбрызгивания через отверстия в нижней головке шатуна или форсунки в нижней части блока цилиндров. Попадая на стенки цилиндров, оно снижает трение при движении поршня и обеспечивает свободу перемещения компрессионных и маслосъемных колец.

Со смазанных под давлением деталей капли масла падают в поддон. Попадая на вращающиеся части кривошипно-шатунного механизма, они разбрызгиваются, создавая в картере так называемый масляный туман. Оседая на деталях двигателя, он обеспечивает их смазку. Осажденное масло затем стекает в поддон картера, и цикл повторяется вновь.

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

Вид неисправности	Причина	Устранение
Датчик давления масла не горит при включении зажигания	1. Индикатор перегорел	1. Замените лампочку датчика в приборной панели
	2. Повреждение провода, окисление разъема	2. Осмотрите место соединения и при необходимости произведите замену провода
	3. Выход из строя датчика давления масла	3. Замените датчик на новый
Индикатор давления масла горит на холостому ходу, при повышении оборотов отключается	Низкое давление масла из-за его перегрева. Система охлаждения работает неправильно	«Погоняйте» автомобиль на повышенных оборотах в течение 15-20 минут, чтобы охладить двигатель; проведите диагностическое обследование работоспособности охлаждающей системы
Индикатор на приборной панели горит при повышенных оборотах мотора	Неисправен редукционный клапан	С помощью щупа проверьте уровень моторного масла в автомобиле, при необходимости замените редукционный клапан
Индикатор горит постоянно	1. Слишком низкое количество масляной жидкости	1. Проверьте уровень масла и долейте его при необходимости
	2. Насос не работает, канал масляного насоса загрязнен	2. Прочистите или замените насос
Большой расход масла	Износ цилиндров, поршневых колец, маслосъемных колпачков, уплотнительных элементов	Произведите осмотр двигательной системы и устраните причину утечки

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

Устройство системы смазки

Элементы системы смазки двигателя:

• Поддон картера. Резервуар для хранения масла. Именно здесь происходит сбор и аккумуляция масла в системе смазки. Также в поддоне картера скапливаются мелкие абразивные частички при трении металлических элементов друг о друга.
• Маслозаборник. Место сбора масла для дальнейшей циркуляции масла в системе после поддона картера. Устанавливается не на самом дне, а на некотором расстоянии от него. Благодаря этому абразивные частицы, образовавшиеся в системе, легко удалить. Достаточно просто снять поддон. Некоторые маслозаборники комплектуются магнитами. Это удобно для быстрого сбора и удаления металлической стружки.
• Масляный насос – приспособление, главная функция которого – закачивать в систему масло. Запускаться насос может разными способами. Например, от распредвала, от коленвала.
• Масляный фильтр. Устройство выполняет функцию очистителя масла от продуктов нагара, загрязнений и износа.
• Датчик давления. Он работает в связке с указателем давления в системе смазки двигателя, сигнальной лампой на панели приборов.
• Радиатор (стоит не на всех транспортных средствах). Комплекс трубок и пластин для отвода тепла, охлаждения масла.
• Редукционные клапаны. Помогают поддержать стабильное давление. Размещены в масляном фильтре, насосе.

На некоторых элементах остановимся более детально.

Принцип действия

Масляная система автомобиля должна принудительно, под давлением, обеспечивать бесперебойную подачу смазочного материала к вращающимся элементам мотора. Давление поступающей смеси должно быть достаточным, чтобы обеспечить стабильное функционирование рабочих механизмов в узлах трения автомобиля.

Моторное масло снижает трение, возникающее между двумя подвижными объектами. Влияние трения можно снизить, если между движущимися плоскостями создать разделительную масляную пленку, которая защитит трущиеся детали от появления чрезмерных механических нагрузок. На величину и прочность защитного слоя влияет форма соприкасающихся деталей и санитарное состояние их поверхностей.

При соблюдении условий эксплуатации двигателя разделительный слой будет иметь достаточную плотность, чтобы предупредить непосредственный контакт поверхностей. Но в условиях экстремальных нагрузок, прочность и толщина пленки может снизиться, и детали начнут соприкасаться. Такие обстоятельства называют граничной смазкой.

Масло, имеющее нормативную вязкость, поможет снизить отрицательный эффект, и предотвратить износ конструкции. Кроме параметров вязкости на качество смазки влияет величина давления масляной жидкости и температурные параметры работы двигателя.

Показатели давления масла

Стандартную силу давления смазочных жидкостей возможно обеспечить только в случае достаточного объема масляной эмульсии в поддоне агрегата. Проверить уровень жидкости можно посредством металлического щупа, размещенного в направляющей трубке, возле блока цилиндров.

Низкое давление смазки наблюдается в момент первого запуска и в случае работы мотора на холостом ходу, а высокое – при работе агрегата на повышенных оборотах. Недостаточная плотность смазочной жидкости не позволит сформировать в зонах контакта разделительную пленку, что может привести к интенсивному износу деталей.

Температура масла

Низкий или высокий температурный режим в любом случае отрицательно сказывается на защитных качествах масла. Холодное масло слишком густое. Это создает определенные трудности при перемещении эмульсии по каналам смазки. Перегретая смесь, наоборот, слишком жидкая для того, чтобы создать на трущихся поверхностях прочную разделительную пленку. Тонкий масляный слой или его отсутствие может привести к износу или поломке двигателя.

Автовладелец может своими силами рассчитать благоприятные термические условия для стабильной работы силового агрегата. Для этого нужно к температуре атмосферного воздуха добавить +60°C. В результате этой операции получаем среднее значение температуры, которое должен фиксировать датчик на приборной панели в салоне автомобиля.
