Ремонт и замена печки на ваз (lada) 2101/2103/2106

Специалисты не рекомендуют тосол для отопления дома

Молекула этиленгликоля — ядовитого вещества

Давайте разбираться, в чем причина такой категоричной позиции, что заливать тосол в систему отопления дома нельзя. Для этого начнем с состава антифриза. Он состоит из:

• спиртовой основы;
• этилена;
• ингибиторов;
• составов, предотвращающих вспенивание.

Такой состав характерен всем незамерзающим жидкостям иностранного производства. Только в качестве активного вещества помимо этилена может быть:

• пропилен;
• глицерин.

Это самый дешевый состав, у него самая низкая температура, при которой происходит распад структуры присадок. После этого антифриз просто уничтожает контур обогрева, разъедая его изнутри. Вот и все причины, по которым не рекомендуют заливать тосол в систему отопления дома. В принципе то же самое можно сказать про этиленгликолевые антифризы, разницы нет. То есть специалисты против использования именно составов с этиленом, а тосол как раз к таким относится.

Он разработан для автомобилей, поэтому выпускается только с ядовитым этиленом, ведь там, где он используется, это не имеет значения. Неядовитые пропиленгликолевые и глицериновые незамерзайки производятся за рубежом.

Этиленгликоль, который входит в состав тосола, может вызвать химические ожоги

Предупрежден – значит, вооружен. Зная, что тосол ядовитый, можно принять меры, чтобы он не навредил. Использование тосола в системе отопления должно осуществляется таким образом, чтобы состав не имел доступа к помещению, где находятся люди. Поэтому лучше если тосол будет залит в герметичный контур обогрева. Если же нужно чтобы он циркулировал по открытому контуру, то надо доработать конструкцию расширительного бака. Обязательно экспанзомат должен герметично закрываться крышкой, а в крышке должно быть отверстие. В него вставляется трубочка, которая выводится на улицу. Вот и все, пары этиленгликоля уже не страшны.

Единственное, что действительно опасно в отоплении тосолом частного дома, так это возможность утечки. От этого застраховаться нельзя. К тому же за счет того, что у антифриза поверхностное натяжение меньше чем у воды, он обладает большей текучестью. Это означает, что он находит даже самые маленькие трещинки и вытекает. К тому же если появилась течь, то она никаким образом не исчезнет сама, как это бывает в случае с водой. Вытекать будет постоянно, пока не будет произведён ремонт труб и стыков.

Обнаружить утечку в системе обогрева сразу удается не всегда. Получается что некоторое время все, кто находится в доме, сами не зная того, дышат парами этиленгликоля. Вообще, такой состав для постоянного жилья не используют, а вот отопление в гараже на тосоле – другое дело.

Самое главное, нельзя заливать тосол в системы, где стоит двухконтурный котел. Если что-то пойдет не так и часть теплоносителя попадет в контур ГВС, то последствия могут быть очень тяжелыми.

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

• утечку антифриза;
• повышенный шум вентилятора печки;
• затрудненную регулировку шторок и крана отопителя;
• недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

• Радиатора отопителя.
• Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
• Крана печки.
• Распределительной заслонки.

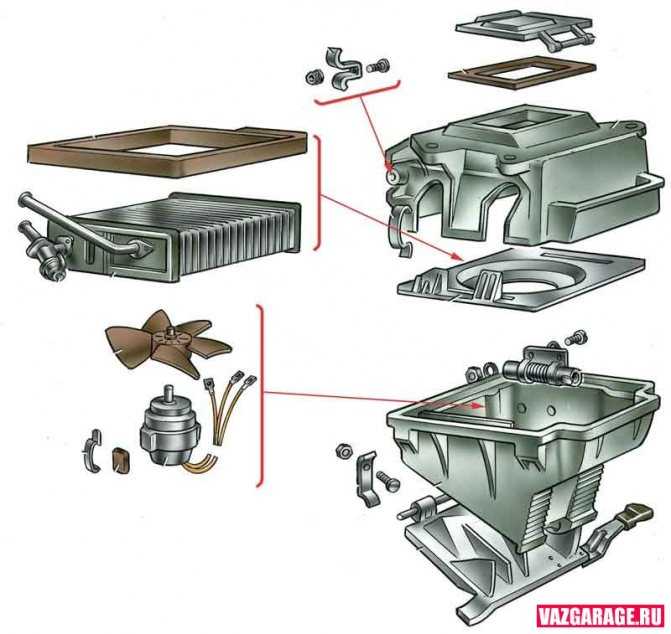

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Удаляем воздушную пробку из радиатора отопителя салона — способ второй

Суть этого метода заключается в том, чтобы выгнать воздух из печки ВАЗ-2106 через отверстие в самой верхней её точке. В роли такого отверстия выступает трубка, по которой тосол из радиатора отопителя возвращается в систему охлаждения. Порядок необходимых действий приведён ниже:

1. Сначала необходимо ослабить затяжку хомута патрубка, соединяющего верхнюю трубку радиатора печки с системой охлаждения.
2. Далее, не снимая патрубка, наполните расширительный бачок заранее подготовленной охлаждающей жидкостью.
3. После этого снимите патрубок и обратно наденьте, но не полностью — так, чтобы он только держался на краю трубки.
4. Теперь запустите двигатель и дайте ему прогреться до температуры 80–85 градусов.
5. При работающем двигателе начинайте немного снимать с трубки верхнюю часть патрубка. Удерживайте его в таком положении до тех пор, пока воздух из системы обогрева не будет удалён. Вы об этом узнаете, когда из трубки пойдёт тосол и патрубок начнёт нагреваться.

Важно! Перед проведением операции по удалению воздушной пробки лучше надеть перчатки, чтобы избежать неприятных последствий контакта с горячим шлангом или случайно пролитым тосолом. Описанный способ считается одним из наиболее эффективных

Его применение позволяет довольно быстро развоздушить систему обогрева. Но независимо от того, каким образом вы проводили удаление воздуха из печки, по завершении проделанной работы обязательно нужно проверить, был ли достигнут необходимый результат. Для этого двигатель машины прогревается до рабочей температуры и включается отопитель. Если в салон поступает тёплый воздух, значит, ваши действия были успешны

Описанный способ считается одним из наиболее эффективных. Его применение позволяет довольно быстро развоздушить систему обогрева. Но независимо от того, каким образом вы проводили удаление воздуха из печки, по завершении проделанной работы обязательно нужно проверить, был ли достигнут необходимый результат. Для этого двигатель машины прогревается до рабочей температуры и включается отопитель. Если в салон поступает тёплый воздух, значит, ваши действия были успешны.

Порядок замены отопителя ваз 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме. Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками. Для этого вам потребуется:

• ключи рожковые на 7 и на 10;
• отвертка плоская и крестообразная;
• запас тосола примерно1,5 л;

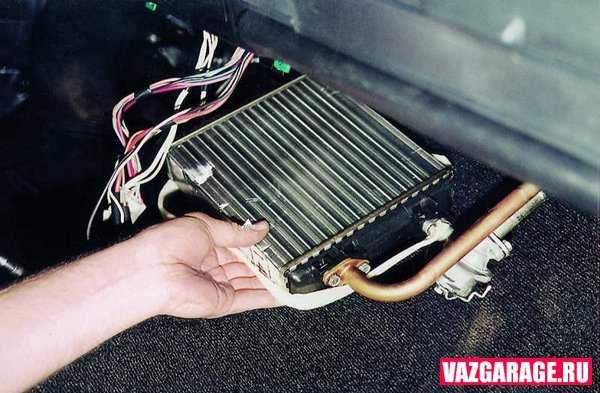

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

• передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

• ослабив хомуты шлангов, снимаем их с патрубков;
• затем откручиваем два болта, которые крепят уплотнитель к щитку;
• аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

Строение и принцип работы системы отопления ВАЗ 2106

Классическое строение печки салона вазовской «шестерки» следующее. Через подачу от головного блока цилиндров подсоединен ее нагнетающий комплект (состоит из электрического двигателя, вентилятора и его крыльчатки) и узел нагрева (радиатор плюс кран управления).

Принцип работы системы несложный.

1. Работающий двигатель автомашины нагревает тосол.
2. Циркулирующий по охлаждающей мотор системе тосол поступает в систему обогрева — радиатор отопителя.
3. Заборный воздух через ячейки прогоняется вентилятором.
4. Прогретый воздух поступает в салон через воздуховоды.
5. Тосол, пропущенный через отопительный радиатор, проходит обратно в двигатель, таким образом постоянно циркулируя и поддерживая тепло в радиаторе.

Неисправности этого узла бывают различными, но в качестве наиболее распространенных специалисты и опытные водители выделяют:

• поломку электрического двигателя вентилятора отопителя;
• протечки крана и радиатора.

Если же кран шланга либо радиатор нуждается в ремонте, если им требуется полная замена, необходимо демонтировать и разобрать печку. Для этого следует взять простые инструменты и произвести следующие действия. Открыв кран отопителя и слив тосол, выкручивают крепление шлангов и снимают их. Затем снимают щиток, вентиляторный узел печки, проводят демонтаж радиатора, патрубков печи и крана. Демонтировав патрубок с радиатора и фланцевую прокладку, снимают с ними и кран отопления. Разбирают данный узел на детали. Замена прокладок проводится по мере необходимости.

Система отопления и вентиляции

1 – дефлектор; 2 – воздуховод обогрева ветрового стекла; 3 – крышка воздухопритока; 4 – радиатор; 5 – кожух радиатора; 6 – тяга крана отопителя; 7 – отводная труба; 8 – подводная труба; 9 – кран отопителя; 10 – воздухораспределительная крышка; 11 – электродвигатель вентилятора отопителя; 12 – крыльчатка вентилятора; 13 – добавочный резистор; 14 – воздуховод внутренней вентиляции; 15 – рычаг воздухораспределительной крышки; 16 – кронштейн рычагов управления; 17 – рукоятка управления крышкой воздухопритока; 18 – рукоятка управления краном отопителя; 19 – тяга крышки воздухопритока.

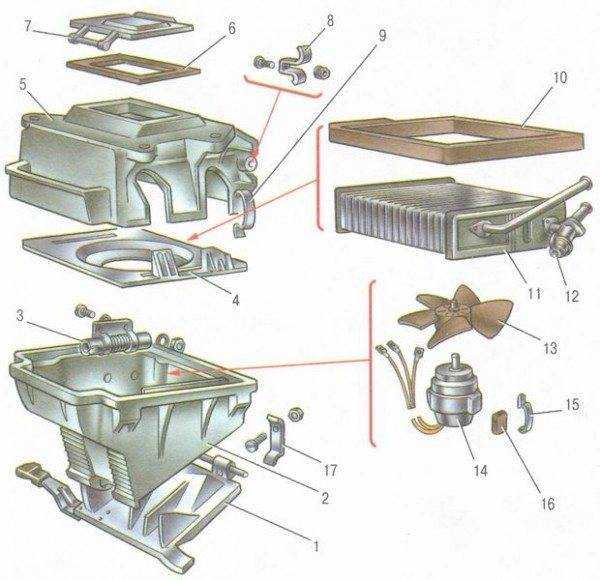

Схема работы отопителя

1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка воздухопритока; 9 – капот;

10 – дефлектор; 11 – воздуховод обогрева ветрового стекла; 12 – тяги привода; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – воздуховод внутренней вентиляции; 17 – рычаг воздухораспределительной крышки.

Система отопления – жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя. Система состоит из самого отопителя, кронштейна с рычагами управления и воздуховодов. В корпусе отопителя установлены радиатор с краном, электровентилятор и две воздушные заслонки.

Кран и заслонка забора воздуха гибкими тягами соединены с рычагами блока управления. Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

При аналогичном положении нижнего рычага полностью открыта заслонка забора наружного воздуха, что соответствует максимальному воздушному потоку через отопитель. Поворотные дефлекторы панели приборов позволяют направить потоки воздуха на обогрев ветрового стекла, стекол передних дверей и салона. Нижняя заслонка (воздухораспределительная крышка) с блоком управления отопителем не связана.

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны.

Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем. Им можно задать один из двух режимов работы электровентилятора – минимальный и максимальный.

Сборка отопителя ВАЗ 2107

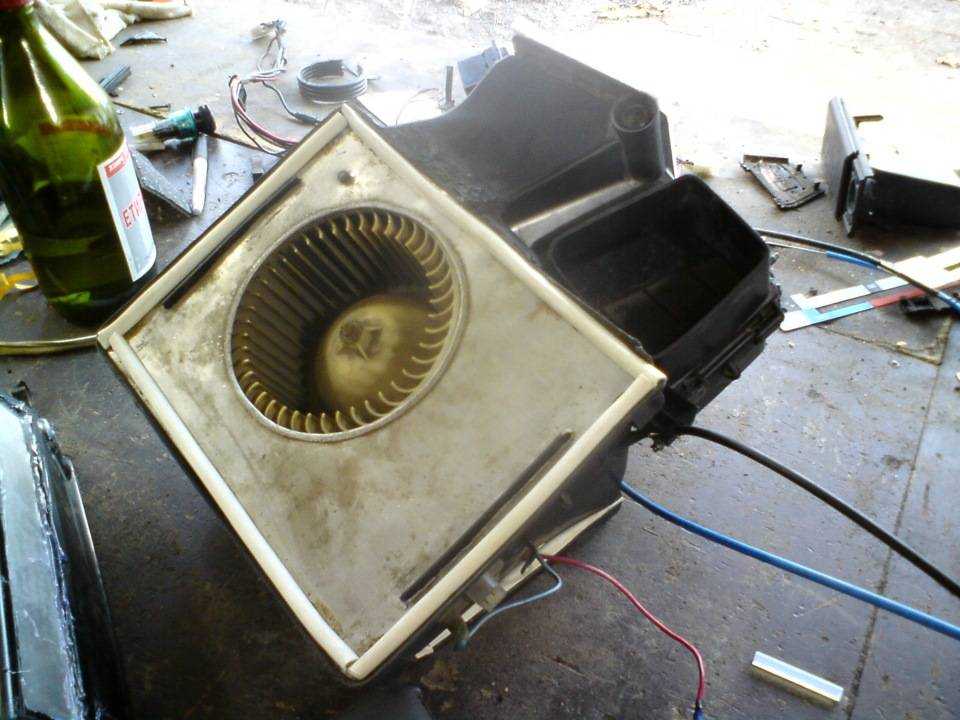

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

• резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
• перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
• нельзя перетягивать гайки, чтоб не раздавить прокладки;
• перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
• после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее

Не греет печка на ВАЗ 2106 (ремонт)

Ежегодно в сильные зимние морозы, когда температура устанавливает новые рекорды, обогрев автомобиля очень необходим и обойтись без него просто невозможно. Сегодня мы постараемся разобраться, в чем могут быть причины неисправности печки на ВАЗ 2106. Так же будут представлены рекомендации по ремонту своими руками.

Конечное есть много вариантов, как обогреть машину, но мы рассмотрим только основные

Так как печка на ВАЗ 2106 работает за счет обогрева от охлаждающей жидкости, то важно проверить хорошо ли циркулирует тосол в радиаторе печки

Поэтому если есть проблемы с подогревом печки, первое что нужно сделать – проверить уровень охлаждающей жидкости

. В некоторых случаях неисправность связана с засоренностью трубок в радиаторе или самом кране. Можно попробовать повернуть несколько раз краник. Он находится за магнитофоном, с правой стороны. Если не помогает – желательно полностью снять радиатор (нужно открутить всего четыре гайки на соединительных трубках), и попробовать его продуть с помощью компрессора. Воздух должен свободно циркулировать в радиаторе, если такого нет, то, наверное, придется покупать новый.

Кроме этого, причиной плохого обогрева салона может стать попадание соринок в термостат

. Такую неисправность тоже легко исправить. Нужно просто выкрутить его и проверить состояние. Обычно если появляются проблемы с работой печки на ВАЗ 2106, в большинстве случаев приходится покупать новый радиатор. Это относительно не дорогая деталь, так что не стоит сильно беспокоиться.

Еще одна причина плохого обогрева может быть в том, что просто лопнул или соскочил трос, который соединяет краник радиатора печки и управляющих рычаг на самой торпеде

. Такая неисправность не потребует материальных затрат.

В некоторых случаях может просто казаться, что печка не греет, так как температура окружающей среды очень низкая, поэтому иногда нужно повысить коэффициент полезного действия

. Конечно, есть много методов, как увеличить КПД печки. Некоторые заслоняют решетку радиатора картоном или пластиком. Другие открывают заслонки подачи холодного воздуха к радиатору печки на максимум, а радиатор двигателя прикрывают картоном или плотной тканью. Таким образом, в печку попадает больший поток воздуха, но с меньшей скоростью, что дает ему возможность прогреться, и в дальнейшем, попадая в салон обогревать водителя и пассажиров.

Отметим, что на нашем сайте уже опубликованы полезные статьи: замена радиатора отопителя салона ВАЗ 2110 и замена на ВАЗ 2115 своими руками.

Однако перед тем как пытаться увеличивать КПД печки, важно убедиться в исправности радиатора. Для этого достаточно дотронуться до него рукой, нужно быть осторожным, так как если радиатор работает, как положено, то он будет достаточно горячим

Обеспечив тепло в салоне, можно с комфортом ездить даже в сильные морозы. Напомним, что в предыдущей статье мы разговаривали про предохранители ВАЗ 2106.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Причины плохой работы обдува лобового стекла

Для начала следует разобраться, почему же эта функция работает плохо. Это может случиться из-за приобретенных неисправностей или врожденных дефектов авто. Проблема в том, что добраться до реальной причины бывает очень сложно из-за ряда общепринятых вариантов неисправности. Можно выделить несколько десятков основных факторов, которые влияют на качество обдува в салоне

Но в большинстве ситуаций обратить внимание стоит на следующие моменты:

• неправильно установлена передняя панель после ее демонтажа, в таком случае отверстия в ней не будут совпадать с отверстиями в системе подачи воздуха, что приведет к проблемам;
• после установки сигнализации многие сталкиваются с такой проблемой, это связано с тем, что при сборке были допущены ошибки, каналы воздуховодов не совпали в должной мере;
• проблемы могут быть связаны с неправильным переключением режимов работы климата, режим «на стекло» не включается из-за слетевшего или растянувшегося троса регулировки;
• неисправность может быть скрыта в блоке вентилятора обдува, а также в системе печки, шторки регулировки нередко оказываются изогнутыми или деформированным иным путем;
• причиной неисправности также может стать слишком некачественная работа самого вентилятора, его низкая скорость вращения или неправильная форма лопастей устройства.

Это базовые проблемы, которые чаще всего встречаются при плохом обдуве стекол. Можно также добавить, что забитые воздуховоды или неправильно собранная конструкция климата также оказывается проблемой для автомобиля. Можно использовать самые разные пути решения этих проблем, но в большинстве случаев своими руками ничего не исправить. Лучше воспользоваться услугами сервиса и получить профессиональное решение проблем.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

• дефлекторы;
• тяги крана печки;
• крышки воздухопритоков;
• воздуховоды для лобового стекла;
• радиатор;
• кожух радиатора;
• отводные трубы;
• подводные;
• кран печки;
• крышка распределителя воздуха;
• электрический двигатель вентилятора;
• крыльчатку вентилятора;
• добавочные резисторы;
• воздуховоды внутренней системы вентиляции;
• рычаг крышки распределителя;
• кронштейны;
• ручка управления крышкой;
• ручка управления краном;
• тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

• мотор печки;
• вентилятор с крыльчаткой;
• радиатор;
• заслонку для распределения воздушных потоков;
• кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

1. Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
2. На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
3. Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
4. Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
5. При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
6. Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
7. Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
8. Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
9. Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

Итоги

Тосол – это тот же этиленгликолевый антифриз

Тосол в системе отопления использовать можно, если осторожно. В домах постоянного проживания лучше отказать от этой затеи, слишком много подводных камней

Не стоит забывать, что тосол очень токсичен. Поэтому ни в коем случае нельзя использовать его в системах с двухконтурным котлом. Также следует помнить о правилах эксплуатации (не перегревать, парами не дышать, внутрь не принимать, вовремя менять). Несомненно, залив тосол в контур, вы сэкономите в два раза, по сравнению с нетоксичными зарубежными пропиленгликолевыми составами. Только вот стоят ли эти копейки такого риска? Вопрос риторический.
