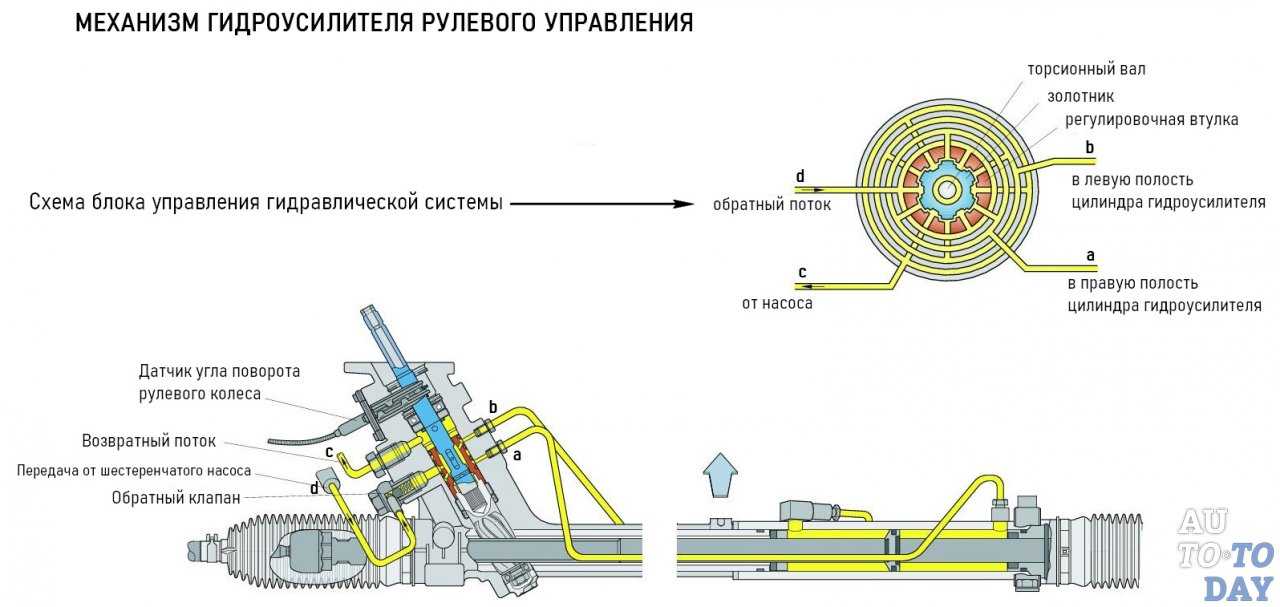

Как работает гидроусилитель руля

все полезное находится здесь

Рулевое управление Газ-3110

Рулевое управление

Рулевое управление без гидроусилителя

Элементы рулевого управления без гидроусилителя

24 – стяжной хомут; 25 – регулировочная трубка; 26 – шарнир; 27 – тяги рулевой трапеции; 28 – шарнир; 29 – тяга сошки; 30 – опора маятникового рычага; 31, 50 – маятниковый рычаг; 32 – шарнир; 33 – наконечник тяги; 34, 42 – заглушка; 35, 43 – опорная пята; 36 – тяга; 37, 45 – корпус шарнира; 38, 47 – резиновый уплотнитель; 39, 48 – тяга; 40, 46 – шаровой палец; 41, 49 – гайка; 44 – сухарь; 51 – палец; 52 – гайка; 53 – втулка; 54 – резиновая защитная втулка; 55 – кронштейн маятникового рычага.

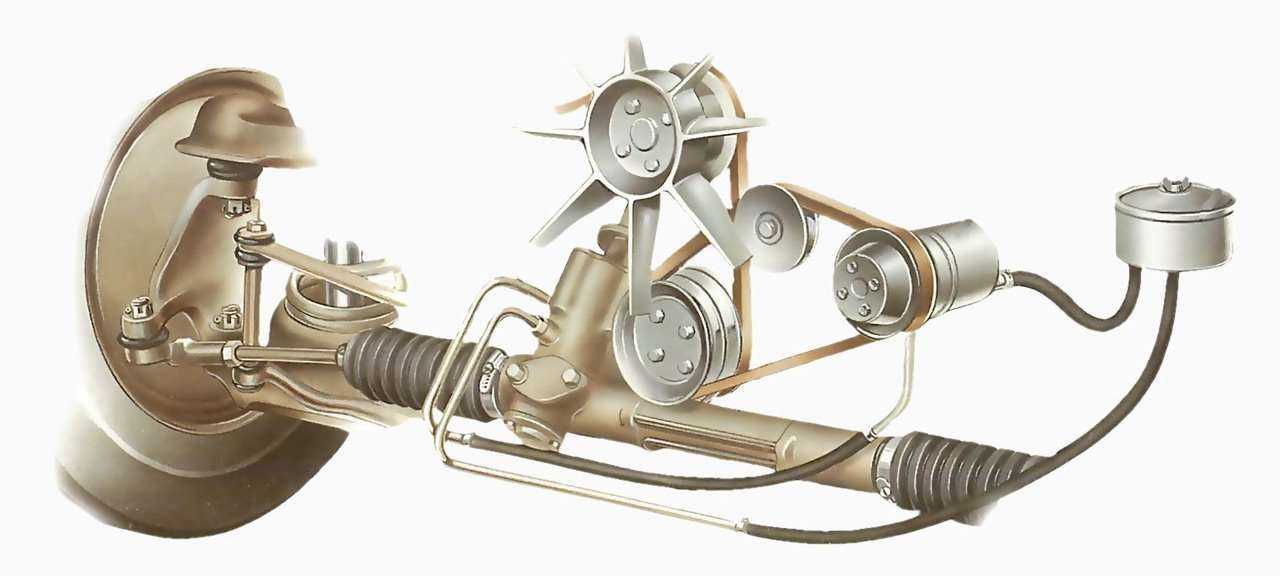

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

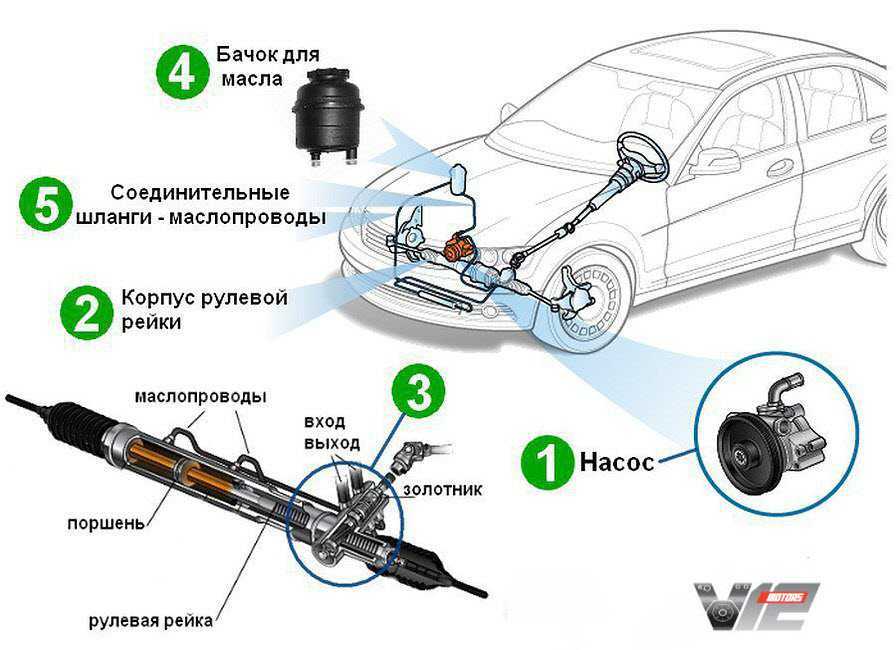

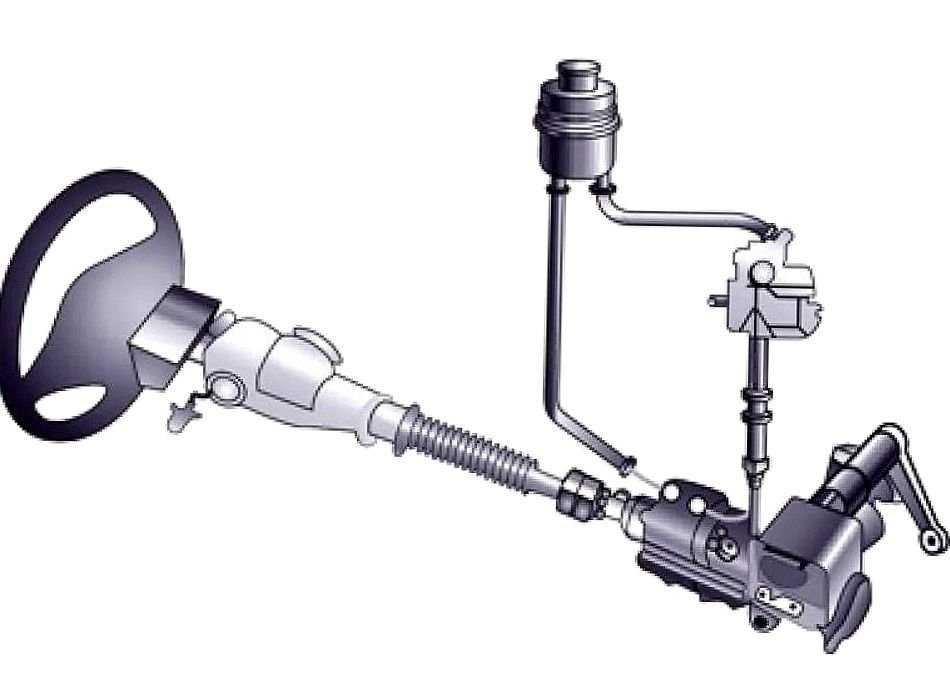

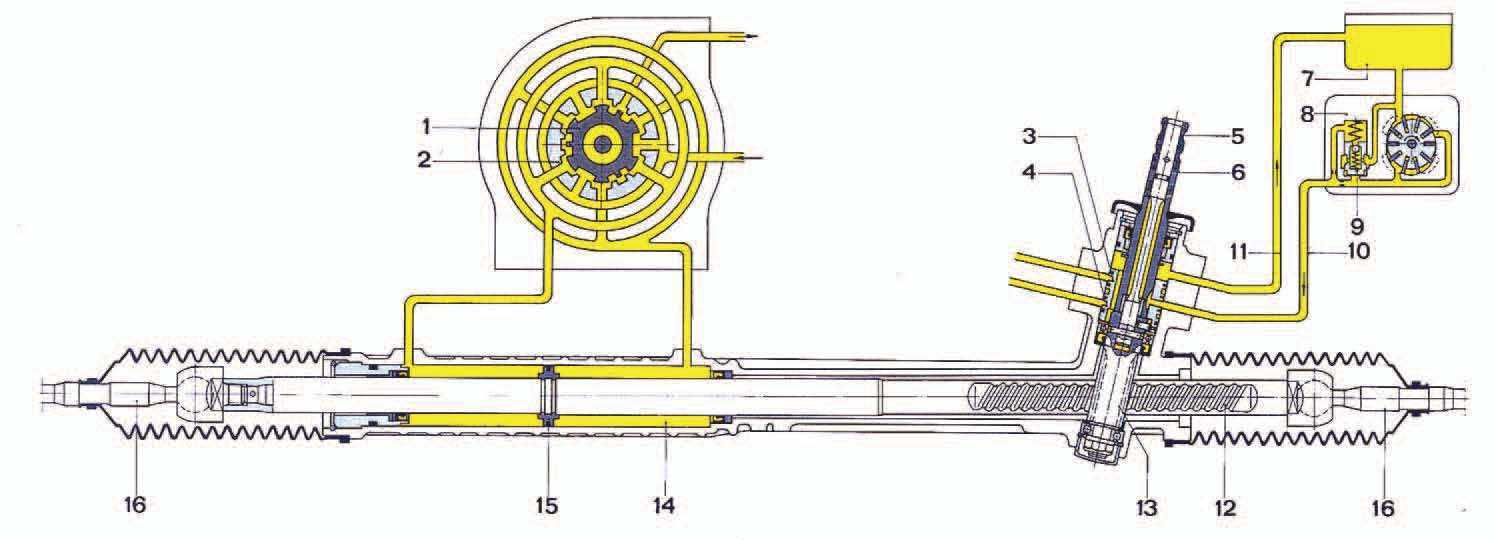

Гидравлическая система рулевого управления с усилителем

11 – регулировочный винт; 12 – карданный шарнир; 13 – уплотнитель; 14 – контргайка; 15 – сошка; 16 – кронштейн насоса; 17 – насос; 18 – ремень привода насоса; 19 – всасывающий шланг.

Конструкция рулевого управления автомобиля ГАЗ – 3110 без гидроусилителя

Механизм рулевого управления «глобоидального» типа с передаточным числом 19,1.

Картер механизма алюминиевый.

Червяк напрессован на вал

Опорами вала являются два роликовых конических подшипника.

Задний подшипник запрессован в картер до упора в буртик задней крышки, а посадка переднего подшипника скользящая, и он упирается в буртик передней крышки.

Под крышками установлены регулировочные прокладки для регулировки осевого зазора червяка.

В паз вала сошки установлен на оси трехгребневой ролик.

Нижней опорой вала сошки являются две бронзовые втулки, запрессованные в удлинитель картера.

Верхней опорой служит роликовый конический подшипник, запрессованный в верхнюю крышку картера.

Посадка вала в подшипник скользящая.

Для регулировки механизма предназначен регулировочный винт, который фиксируется стопорной шайбой и защищен колпачковой гайкой.

Рулевая колонка травмобезопасная, с возможностью регулировки положения за счет овальных отверстий в кронштейне.

Вал рулевой колонки установлен в картере на двух подшипниках и передает крутящий момент на механизм рулевого управления через карданный вал.

Рулевая колонка оборудована противоугонным устройством.

Рулевое колесо установлено на шлицах вала рулевой колонки и крепится гайкой.

Рулевая трапеция состоит из тяги сошки, двух боковых тяг, регулируемых по длине с помощью регулировочных трубок, и двух поворотных рычагов, закрепленных на поворотном кулаке.

Шаровые шарниры разборные. От грязи, пыли и влаги они защищены резиновыми уплотнителями.

Маятниковый рычаг крепится на пальце.

Палец в кронштейне поворачивается в двух металлокерамических втулках.

Втулки установлены в кронштейне со свободной посадкой и защищены от грязи резиновыми втулками.

За счет деформации резиновых втулок и свободной посадки металлокерамических втулок маятниковый рычаг может перемещаться в вертикальном направлении.

В шаровой шарнир маятникового рычага установлен полиэтиленовый сухарь, фиксирующий положение пальца в определенном положении.

Устройство гур газ 3110 ремонт чертежи фото

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается

Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги

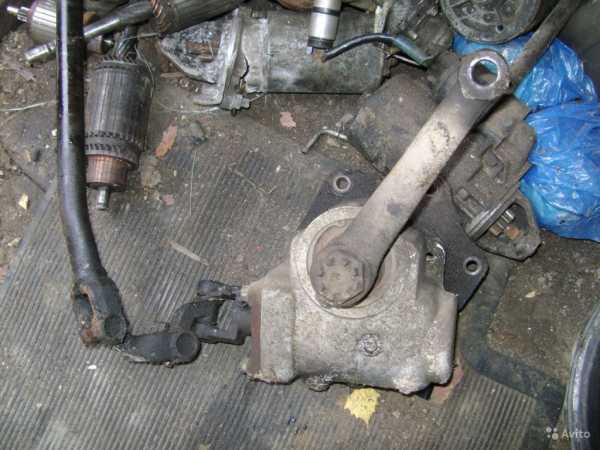

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

1. Руль.
2. Колонка.
3. Рулевой механизм.
4. Гидроусилитель.
5. Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

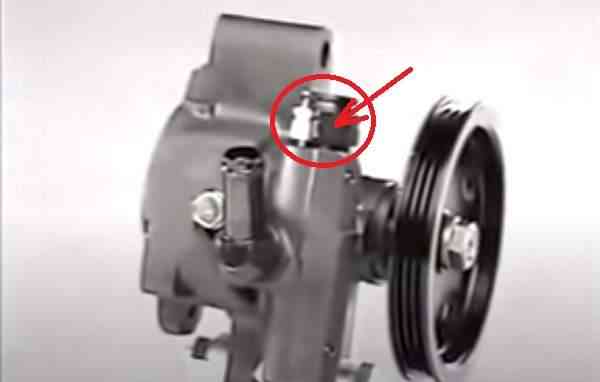

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Обслуживание главных узлов

Состояние узлов одной из важнейших систем самым прямым образом влияет на безопасность движения

Те, кто уделяют данному вопросу должное внимание, заранее могут предусмотреть неприятности в пути следования и избежать непоправимого. Осмотр и контроль основных параметров не займет много времени, но сохранит жизнь

Что нужно проверить прежде всего:

• крепление основных узлов;
• свободный ход «баранки»;
• осевой люфт в подшипниках;
• зазор зубчатой передачи.

Помимо этого следует провести смазочные работы агрегатов в соответствии с картой смазки автомобиля. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Принципы замены жидкости в гуре

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Рулевой редуктор на Газель: диагностика и ремонт

На чтение 3 мин.

Рулевой ректор на Газели по праву считается ключевым механизмом системы управления представленным автомобилем.

Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.

Признаки необходимости ремонта

В любом автомобиле наибольшей степени износа подвергаются детали рулевого управления, поскольку именно на них приходится большие нагрузки при езде по неровной дороге, поворотах, а также резких торможениях. Поэтому рулевой редуктор Газель нередко выходит из строя, вследствие чего проводится его срочная регулировка. В перечень признаков неисправности рассматриваемого агрегата, как правило, входят:

• Вибрация или стук в устройстве, передаваемая через рулевое колесо;
• Возникновения трудностей при повороте руля;
• Наличие люфта в редукторе;
• Течи масла в механизме.

При появлении одного или сразу нескольких признаков требуется немедленная регулировка рулевого редуктора, которая позволит своевременно устранить неисправности в работе устройства и снизить риск выхода из строя других узловых агрегатов транспортного средства.

Порядок проведения работ

Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа. Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары — вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.

Таким образом, регулировка рулевого редуктора на машине марки Газель является важным ремонтным мероприятием, позволяющим восстановить функциональность управления транспортным средством, существенно повысив безопасность пассажиров во время движения.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Регулировка рулевой колонки Газель перед эксплуатацией

Если стопор перестал выполнять свое предназначение, то необходимо двумя ключами на «13» отвернуть контргайку и затянуть крепеж рукоятки. После чего закрутить контргайку и поставить кожух на штатное место.

Характерные неисправности узлов управления автомобилем

Неполадки этих агрегатов, прежде всего, имеют внешние признаки, которые выражены в:

• посторонних стуках;
• увеличении люфта;
• тугом управлении;
• вибрации;
• подтекании жидкости;
• шуме при работе гидроусилителя.

Причинами вышеописанных неполадок могут быть нарушения правил эксплуатации и неквалифицированное обслуживание. Наиболее часто встречающийся дефект – люфт рулевой колонки Газель, для устранения которого нужно заменить втулки подшипников вала. Для этого узел требуется демонтировать, о чем ниже.

Как отрегулировать рулевой механизм с гидроусилителем автомобиля Газель

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости)

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти.

В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления.

При трещинах, вздутиях и порезах шланги необходимо заменить.

Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя.

При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра.

Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя.

Слабый шум при работе усилителя не является признаком неисправности.

Регулировка

Снимаем рулевой механизм, не снимая сошки.

1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.

2. Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.

3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.

5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

6. Бородком загибаем буртик гайки в паз

7. Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление

8. Для этого снимаем сошку с вала сектора.

9. Чтобы снять сошку, отворачиваем гайку сошки

10. Зубилом помечаем взаимное положение сошки и вала рулевого механизма

11. Съемником спрессовываем сошку с вала.

12. Снимаем сошку с вала

13. Поддев отверткой или лезвием ножа, снимаем верхнюю защитную крышку

14. Снимаем нижнюю защитную крышку

15. Ключом на 13 отворачиваем контргайки стопорных винтов

16. Ключом на 12 отворачиваем стопорные болты на 2 – 3 оборота

17. Специальным ключом поворачиваем регулировочные эксцентриковые обоймы подшипников вала сектора

При регулировке следует исключить возможность перекоса вала-сектора, поэтому поворачиваем обоймы поочередно на небольшой угол до устранения зазоров в зацеплении.

Устанавливаем рулевой механизм в обратной последовательности.

Бывает, что на автомобиле установлен механизм другой конструкции, тогда можно посмотреть еще вот эту статью –  Регулировка рулевого управления ГАЗ-2705

Как отремонтировать гидроусилитель на Газели

В основном, ломается насос гидроусилителя, однако есть и другие неисправности:

• Износ или плохое натяжение приводного ремня. При износе — замена, а натяжение нужно просто отрегулировать.
• Низкий уровень масла в гидроусилителе. Решается добавкой в него масла, и устранением утечки, при наличии таковой. Заменой шлангов, если необходимо.
• Низкое давление в системе может быть вызвано забитым фильтром, воздушной пробкой или поломкой насоса. Решается в порядке сложности ремонта. Сначала замена фильтра и прокачка системы. Если ситуация не улучшилась — ремонт насоса.
• Механическая поломка элементов насоса или рулевого управления, может сопровождаться скрипом и прочими посторонними звуками. Тут дело серьезная, нужна будет полная диагностика и ремонт.

Ремонт рулевого редуктора Газель 3302 (ч.5 ф) — ГАЗ Газель, 2.4 л., 1999 года на DRIVE2

Всем привет! В этой части хочу закончить с рулевым редуктором, а то в других частях было написано много и обо всем, кроме сборки и регулировки. Поехали.

После замены всех уплотнительных колец и подшипников, начинаем собирать. В моём случае, была обязательно отшлифована шейка вала со стороны шлицов, т.к. была коррозия и выработка.

Полный размер

Вал-сектор после шлифовки

Напишу два слова как заменить обойму подшипника, сидящую глубоко в корпусе.

Полный размер

На фото обойма внизу, на дне корпуса

Согреваем весь корпус целиком, чтобы не повело, а затем газовой горелкой греем то место, где сидит обойма.

Полный размер

Греем горелкой

Когда прогрели, берём корпус голыми руками и выкидываем. Да! Горячо блин ️! Одеваем защитные рукавицы, берём корпус и стучим по деревянной поверхности или по толстой резиновой транспортерной ленте, тем местом где прикручивается крышка. На второй, третий удар обойма выпадывает.

Полный размер

Вот она старая обойма подшипника

Не мешкаясь ставим новую обойму и бронзовым бруском (можно деревянным) осаживаем на место. Фуу. Готово!

Далее вставляем в корпус редуктора червяк с ходовой гайкой и фиксируем верхней крышкой. Затем устанавливаем вал-сектор, а потом только роликовые подшипники. Более узкая часть обоймы подшипника ориентируется условно вниз, дальше от червяка. Затем я сразу ставлю стопорные кольца. В дальнейшем они никак не мешают регулировке. Собрали? Отлично!

Зажимаем редуктор в тисках и регулируем зазор между валом-сектором и ходовой гайкой. Регулировка этого зазора осуществляется поворотом эксентриковых обойм подшипников с помощью специального ключа. Где его взять? Вот тут Как сделать ключ самому.

Полный размер

Регулировка со стороны шлицов вала-сектора

Для уменьшения зазора необходимо поворачивать подшипник по часовой стрелке, если смотреть со стороны шлицов вала-сектора (там где ставится сошка).

Полный размер

Регулировка с обратной стороны редуктора

При регулировке зазора, необходимо поставить сошку в среднее положение и доворотом червяка совместить риску «С» ( см. рисунок) на торце винта с ребром «В» верхней крышки.

Метки на рулевом редукторе

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки в среднем положении при отрегулированных подшипниках не больше, чем 0,3 мм. Как это контролировать непонятно? Я стремлюсь к отсутствию люфта. Чтобы понять — верно ли отрегулирован зазор, нужно взяться за нижний конец сошки и повернуть её несколько раз от одного крайнего положения до другого. Если сошку не закусывает, то вал-сектор установлен верно, а иначе произошел перекос вала в роликовых подшипников и нужно заново регулировать. После окончания регулировки фиксируем обойму подшипника, для этого отгибаем буртик на подшипниках в отверстия на картере. Но как это сделать под шлицевым валом? Да никак! Шучу — изголяемся, но стопорим любым способом. Будем считать, что с этой задачей справились!

Осталось только проверить крутящий момент на валу червяка. Момент поворота вала, на отрегулированном механизме, должен быть 1—1,8 Н·м (или 10—18 кгс·см). Для этого мастерить приспособление неохота (и не вижу смысла), поэтому я обхожусь гайкоколом.

Полный размер

Замер момента поворота червячного вала

Закрепляю гайкокол на валу и с помощью динамометра (электронный безмен) замеряю усилие. Длина гайкокола (рычаг) ровно 10 см, т.е. в пересчёте — на конце рычага должно быть примерно 2 кг. Если момент маленький, то снимаем крышку, убираем одну прокладку, собираем и заново замеряем. Пока не получим нужный результат.

PS. Должен ли червячный вал прокручиваться от руки? Нет! Создать момент 20 кг*см двумя пальцами нереально, но выиграть ящик пива — можно! Что я и сделал поспорив с друзьями, на то что проверну вал руками, а они нет. Не зная хитрости они естественно проиграли, но по хохотали вдоволь. Естественно ящик пива распили все в месте! Ладно, немного отвлекся.

Окончательно, ставим пластмассовую крышку подшипника, две заглушки в отверстия, поролоновый уплотнитель и сверху накрываем его пластиковой (резиновой) крышкой, затем сошку и шайбу с гайкой М24х1,5 (s36).

Полный размер

Пластмассовая крышка подшипника

Полный размер

Поролоновый уплотнитель, резиновая крышка и шайба с гайкой s36

Не забываем налить масло!

Полный размер

Готовый рулевой редуктор (без Гура)

Ремонт рулевого редуктора Часть 1Ремонт рулевого редуктора Часть 2Ремонт рулевого редуктора Часть 3Ремонт рулевого редуктора Часть 4

Всем удачи и не ломаться!

Регулировка рулевого механизма с гидроусилителем автомобиля Газель

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости).

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти.

В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления.

При трещинах, вздутиях и порезах шланги необходимо заменить.

Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя.

При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра.

Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя.

Слабый шум при работе усилителя не является признаком неисправности.

Как гидроусилитель выключается при повышении скорости автомобиля

На значительных скоростях автомобиля, необходимо отключать ГУР в целях безопасного управления машиной. Лёгкая «баранка» может привести к чрезмерной управляемости и большой чувствительности колес на малейшее отклонение рулевого колеса. Чтобы этого избежать, в схеме гидроусилителя руля применяется несколько систем, изменяющих усилие в зависимости от числа оборотов двигателя или скорости машины.

ГУР с регулированием давления по числу оборотов

С увеличением количества оборотов двигателя, поток жидкости на выходе пластинчатого насоса уменьшается, как следствие – снижается давление. Ослабевает помощь гидроусилителя водителю.

В клапане регулирования выходного потока, расположенном в корпусе насоса ГУР, установлен дополнительный золотник. Находиться между клапаном формирования потока и проходным отверстием. Он уменьшает поток гидравлики на выходе из насоса путем уменьшения выходного сечения. Рассмотрим наглядный пример.

При низких оборотах мотора давление в камере «А» давит на золотник. Его недостаточно, чтобы преодолеть сопротивление пружины, он не смещается и проходное сечение не изменяется.

По мере роста числа оборотов, давление в камере «А» возрастает. Оно продолжает давить на стенку золотника и преодолевает сопротивление возвратной пружины. Он смещается, перекрывая выходное отверстие. Поток гидравлической жидкости уменьшается. Это вызывает большую разницу давления в камерах «А» и «С», клапан управления потоком смещается влево, больше открывая выходное отверстие со стороны всасывания насоса. Это уменьшает давление, выходящее из насоса, поступающее в распределительный механизм ГУР.

При дальнейшем росте числа оборотов двигателя, золотник больше перекрывает выходной канал. Полностью выходное отверстие не перекрывается, какими бы не были высокими обороты коленвала, в системе усилителя остается минимальное давление. Таким образом, минимизируется помощь гидроусилителя по мере роста числа оборотов двигателя.

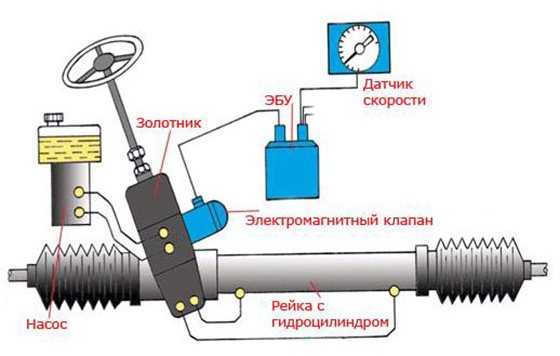

ГУР с регулированием давления по скорости движения

Работа этой системы основана на датчике скорости автомобиля. Компьютер дает сигнал на электромагнитный клапан, установленный в распределительном механизме.

Внутри распределителя находится управляющая камера. По мере увеличения скорости авто, открывается электромагнитный клапан. Он подает гидравлическую жидкость в камеру распределителя. Внутри её повышается давление, препятствующее скручиванию торсиона. В результате руль становиться «тяжелее».

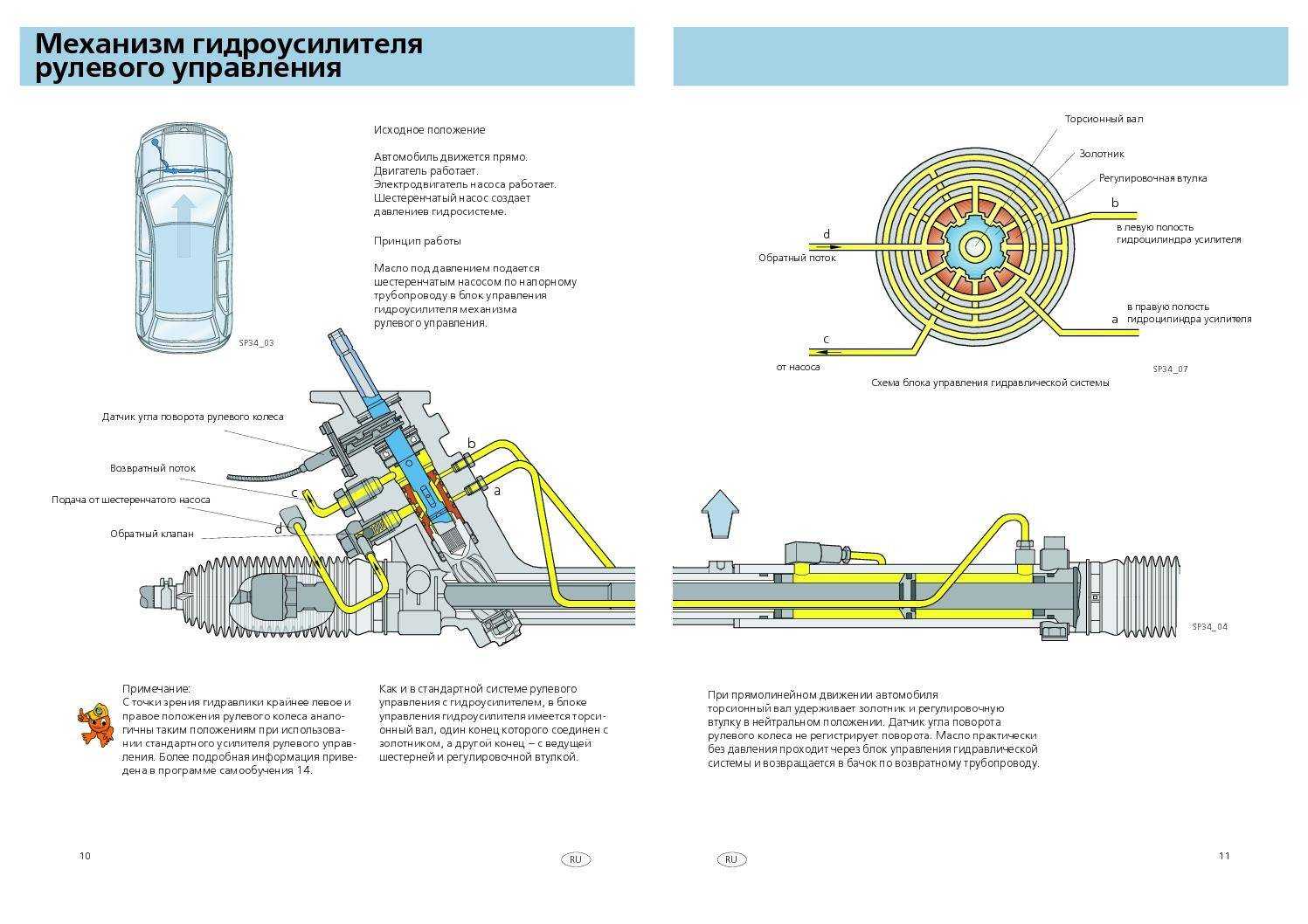

Существуют типы гидроусилителей, где на торсион влияет не давление в камере, а плунжер. По мере роста скорости автомобиля, давление давит на плунжер. Он толкает вал распределителя в направление, противоположное вращению рулевого колеса. Это увеличивает реактивное сопротивление на руле.

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Замена ремня генератора ваз-2112 16 клапанов: натяжка

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

• Улучшаем работу печки в салоне Газели: совершенству нет предела
• Неисправности электропроводки и ее замена на Газели
• Как отремонтировать КПП Газели своими руками
