Проверка и регулировка углов установки колес

Почему при ремонте подвески меняются углы установки колес?

Многие автовладельцы уверены в том, что делать развал-схождение передней оси нужно лишь после замены рулевой рейки, рулевых тяг или наконечников. Мнение это неверно, так как при установке любой новой детали подвески положение некоторых элементов изменяется относительно друг друга. Чем больше деталей вы меняете в ходовой части во время ремонта, тем больше шансов, что изменится плечо обката.
Объясняется это не только тем, что после демонтажа невозможно точно установить детали по старым местам, но и разницей в параметрах заменяемых деталей. Производители не в состоянии создавать идеальные копии установленных на заводе шаровых опор, рулевых наконечников, амортизационных стоек и т.п.

Устройство и ремонт автомобилей ВАЗ (2110 и Лада Приора)

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

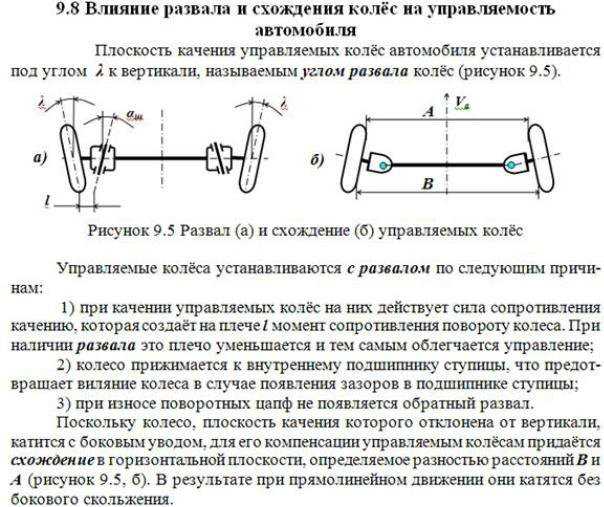

Угол развала колеса (рис. 2) -угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

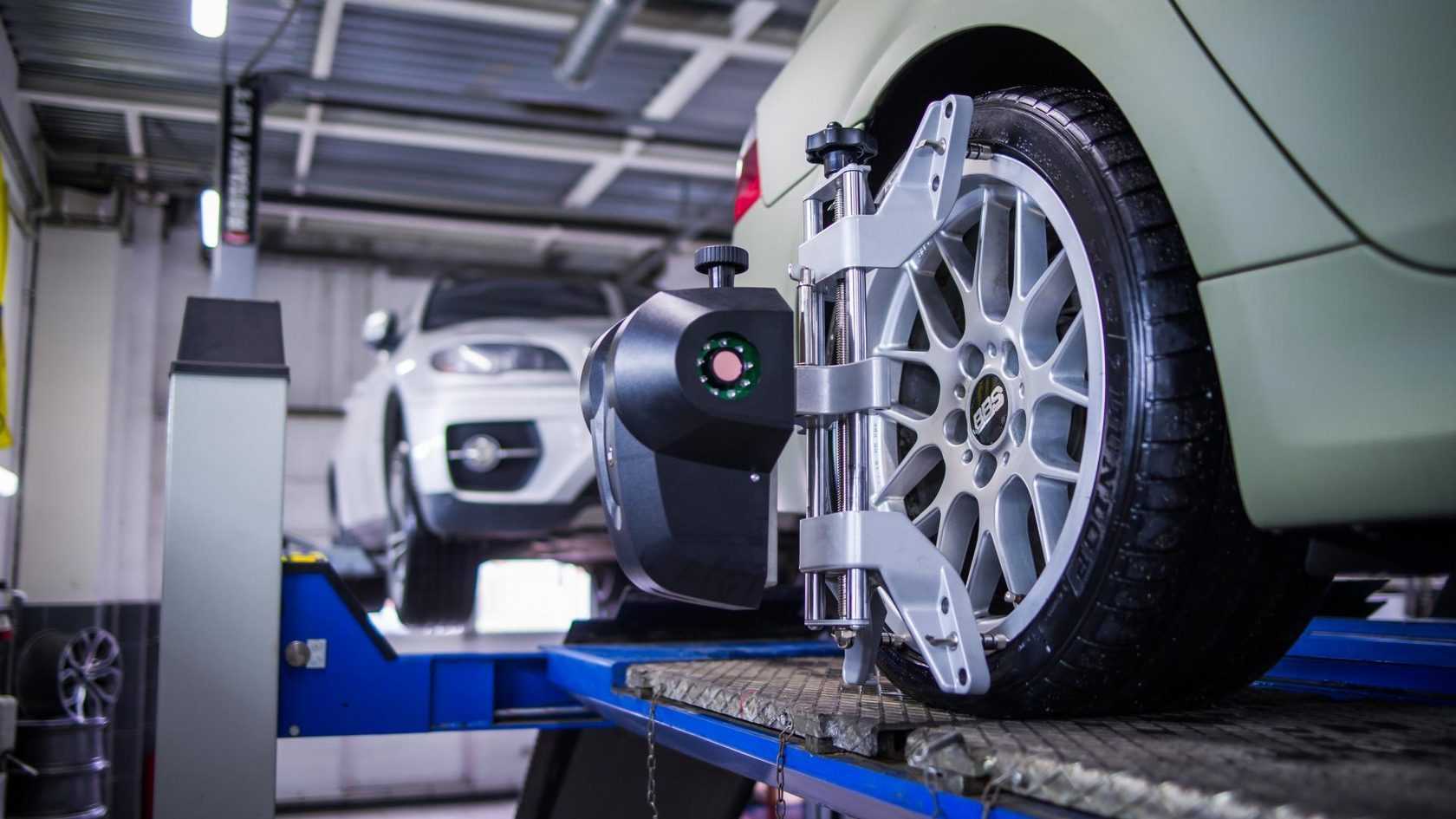

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое -не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах: угол развала…………………………………………………..0°±30′ схождение……………………………………………………..0°00’±10′ (0±1 мм) угол продольного наклона оси поворота…………1°30’±30′

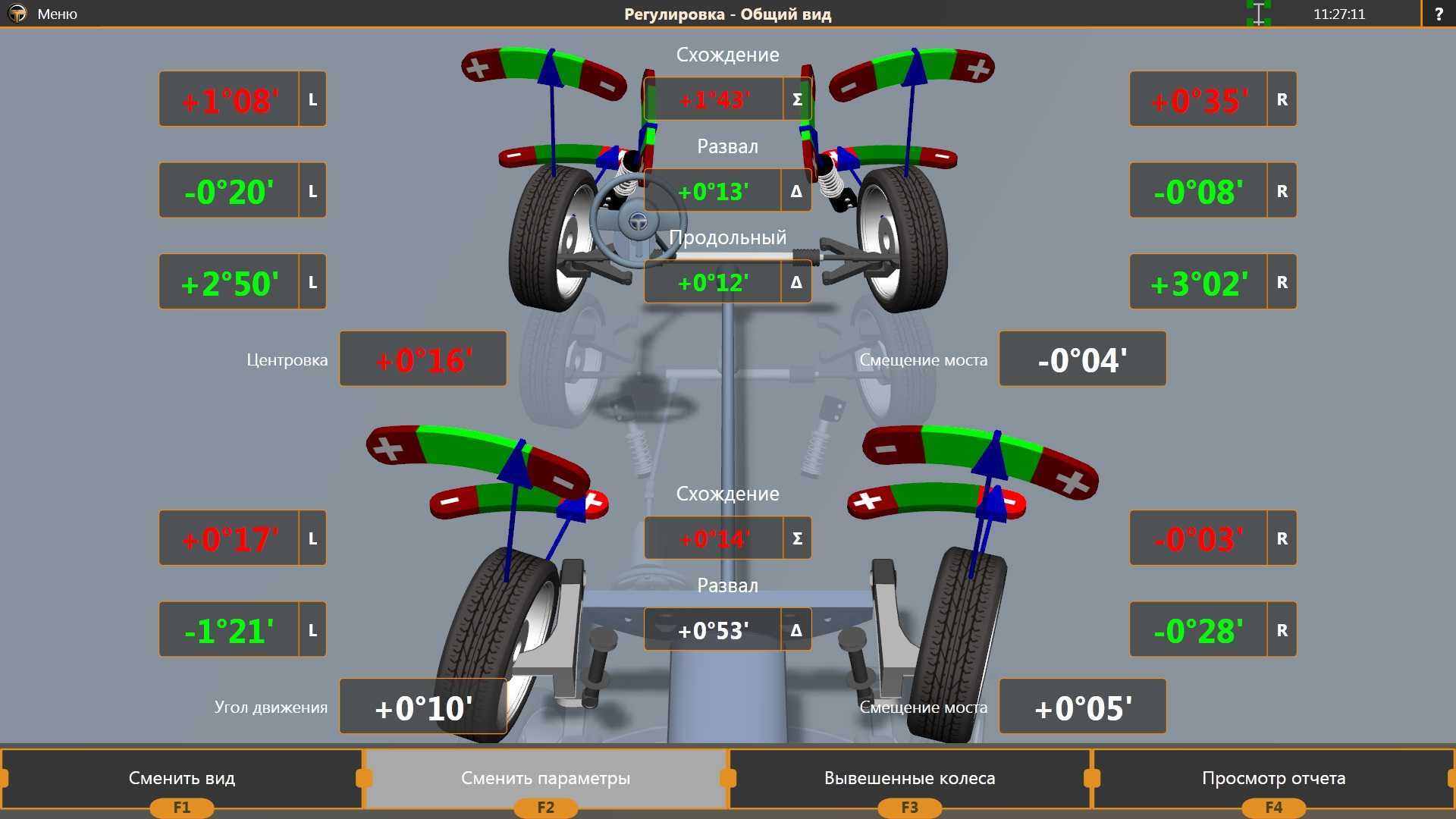

Углы установки колес автомобиля в снаряженном состоянии: угол развала…………………………………………………..0°30’±30′ схождение……………………………………………………..0°15’±10′ (1,5±1 мм) угол продольного наклона оси поворота…………0°20’±30′

На что влияет развал-схождение?

Три основные характеристики угла установки колес:

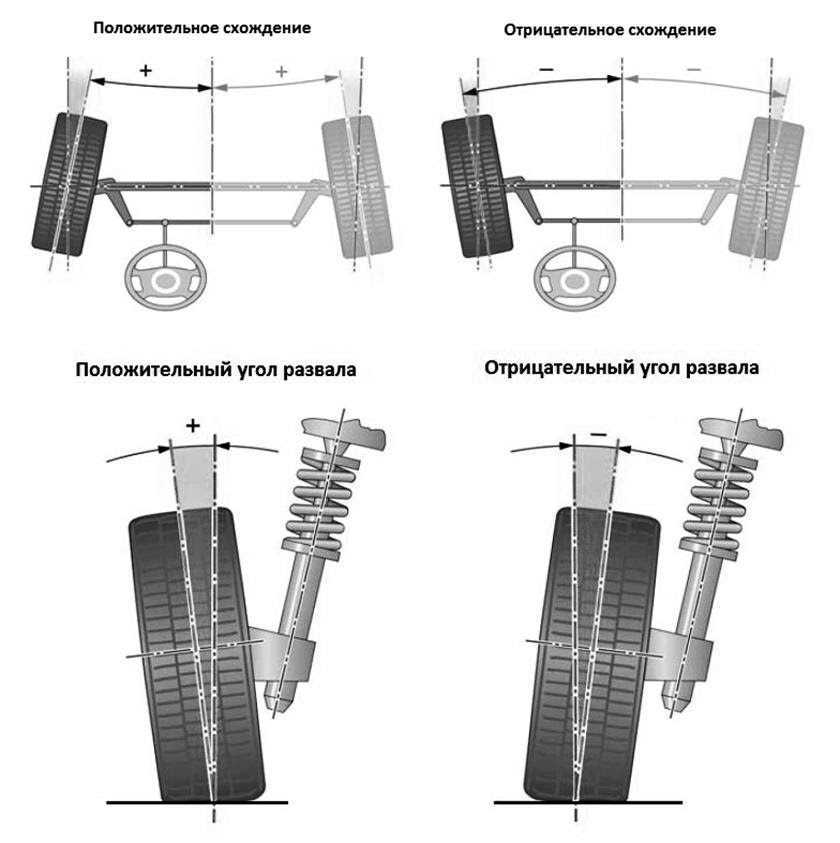

Развал – это угол наклона колес в перпендикулярной плоскости по отношению к дорожному полотну. Если верхняя часть колеса направлена наружу колесной арки, развал положительный, в обратном случае – отрицательный;

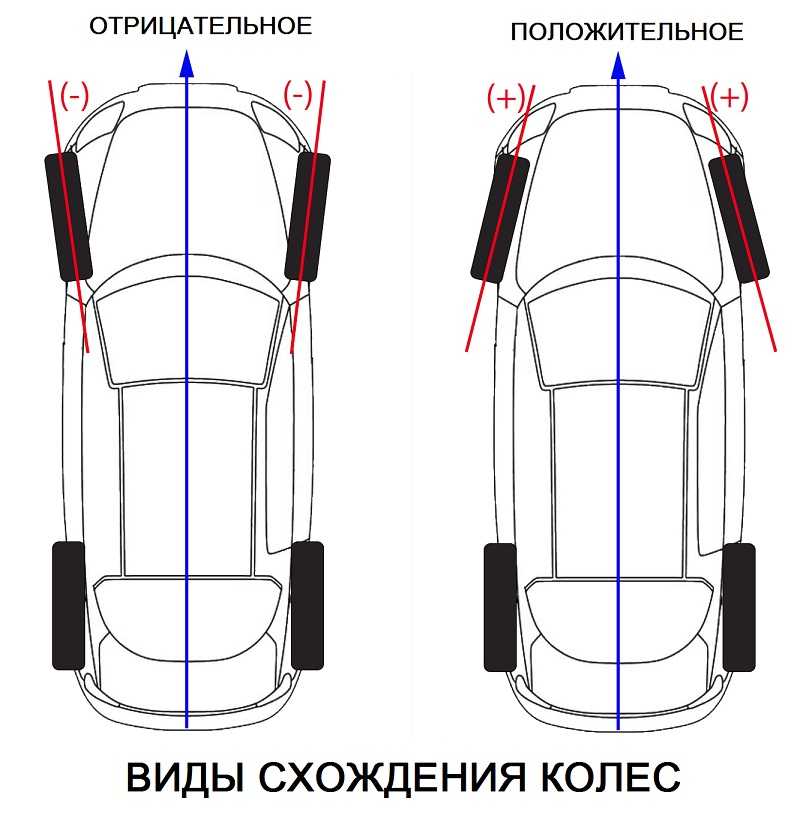

Схождение – угол установки колес одной оси относительно друг друга в параллельной к дорожному полотну плоскости. Если проложенные условно через плоскости вращения колес оси пересекаются перед носовой частью, схождение считается положительным, а если позади кормовой части, то отрицательным;
Угол продольного наклона (кастер) – это угол между осью поворота колеса и вертикалью, условно проложенной через центр ступицы. Если ось поворота находится ближе к кормовой части авто – кастер положительный, а если направлена к носовой части, то отрицательный.

При прямолинейном движении с постоянной скоростью автомобиль наиболее устойчив при нулевом кастере, схождении и развале. Но при повороте в таком случае из-за подвижности и эластичности элементов подвески колесо будет подламываться. Большая часть нагрузки будет перенесена на противоположную к повороту часть покрышки в пятне контакта с дорожным полотном, из-за чего уменьшается коэффициент сцепления. Поэтому на современных авто колеса устанавливают с небольшим отрицательным развалом.

На автомобилях с задними ведущими колесами в процессе разгона на переднюю ось действует сила, пытающаяся вывернуть колеса наружу относительно оси прямолинейного движения. Поэтому с завода конструкторами рассчитывается небольшой положительный угол схождения колес передней оси.

На переднеприводных автомобилях углы установки ведущей оси имеют небольшое отрицательное схождение, поскольку на покрышки воздействует сила тяга, совпадающая с направлением движения.

Кастер необходим для динамической стабилизации автомобиля и самоцентрирования поворачиваемой оси. Чем положительней кастер, тем больше на колеса воздействует возвратная сила, стремящаяся вернуть поворотную ось в исходное положение. Также позитивный кастер влияет на динамический развал, обеспечивая большее сцепление колес с дорожным полотном при вывороте руля, увеличивает управляемость при движении накатом и при входе в поворот на торможении.

Как сделать отрицательный развал

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Класснуть

В последнее время многие автолюбители заинтересовались отрицательным развалом задних колес на автомобилях. По сети интернет ходят слухи, что такой тип развала улучшает управляемость автомобиля. Даже рекламируются специальные «развальные пластины». В этой статье мы проанализируем необходимость отрицательного развала в общей управляемости.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

Углы установки колес, на что влияет это значение

Конструктивно подвеска большей части автомобилей имеет возможность регулировать сход-развал. Эта процедура необходима для того, чтобы по завершении замены, настройки деталей, человек за рулем машины получал удовольствие при поездке от правильно установленных передних колес. Кроме того, это один из важных факторов, определяющих безопасность движения. Специалисты при разработке проекта подвески передних, задних колес учли, что после каждого ремонта или замены изделий этого узла требуется регулировать углы наклона. Производителем заложены возможные отклонения от заданных параметров, имеющие минимальные значения, выражающиеся в единицах, долях угловых секунд. Обычно инженеры автомобильного производства говорят о нескольких углах установки. Они оказывают большое, а, точнее, решающее значение на динамику, управляемость и экономичность при эксплуатации машины.

Их перечень выглядит следующим образом:

развал;
сход (схождение);
кастер и др;

Первый параметр представлен в виде угла наклона колес относительно полотна дороги. Он бывает положительный (верхняя сторона ската направлена вверх и наружу) и отрицательный (верхняя часть его наклонена внутрь). Каждое из этих положений имеет плюсы, минусы. Правильный наклон передних колес, нужен для обеспечения хорошего сцепления с дорожным покрытием и стабильного управления. Угол схождения надо понимать, как разницу расстояний, измеряемых по нижним и верхним точкам колес. Признаком отклонения от регламентируемых производителем показателей бывает ускоренный сильный износ, ведущий к частой замене покрышек и увеличению расхода топлива. Схождение измеряется в миллиметрах, а также градусах/минутах. Кастер — продольный угол наклона шкворня, он нужен для стабилизации управления и самовыравнивания колес.

Когда требуется регулировка

Нарушение схода и развала может произойти в связи с:

заменой ключевых элементов подвески (шаровые опоры, рулевые тяги, рычаги, сайлентблоки и пружины), изменением клиренса;
сильным механическим воздействием на колеса;
естественным износом ходовой части автомобиля.

Диагностировать проблему с углами установки колес возможно несколькими способами различной степени точности:

грубая — по внешним проявлениям (неравномерное истирание резины, увод авто в сторону и т.д.);
средняя – путем нанесения на места, где износа быть не должно, дорожки клея и контрольного осмотра после 6 км движения по ровному участку дороги;
точная – натягивая между осями в соответствии с чертежом толстую леску с крючками и используя набор проставок. В качестве последних применяются бруски толщиной 26 и 6 мм. Угол схождения считается нормальным, если при установке широкой проставки леска задевает борт шины, а при увеличении толщины до 32 мм – не касается.

Для определения угла схождения используется отвес.

В данных условиях необходимо достичь указанных значений:

Когда необходимо проводить проверку развала и схождения.

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Регулировка развал-схождение ВАЗ 2109 своими руками

Для того, чтобы правильно выполнить регулировку развал – схождения колес на Ваз 2109 необходимо выполнить следующий порядок действий:

Устанавливаем автомобиль на горизонтальной площадке;
Отмечаем мелом пару меток на колёсном ободе (первую сверху, вторую снизу);
Далее нужно приложить шнур, к которому подвешен отвес, к крылу. После этого, по меткам, с помощью линейки, меряем расстояние от шнура до обода и до верхней метки, после этого меряем расстояние до нижней метки. Отличаться расстояния должны не более чем на 3 мм;
Для большей точности вычислений, машину нужно прокатить, провернув колесо на 90 градусов. Наносим на колесо ещё две метки, и опять выполняем те же измерения;
Аналогичные действия выполняются и на втором колесе, а все результаты измерения фиксируются;
Далее нужно развернуть автомобиль на 180 градусов, и выполнить заново все, описанные выше, измерения;
Демонтируем колесо, а затем, с помощью пары ключей «на 19», откручиваем 2 болта, которыми кронштейн стойки амортизаторов крепится к поворотному кулаку.
Используя ключ «на 19», двигаем поворотный кулак, внутрь или наружу на нужное расстояние, достигая требуемого угла развала;
Затягиваем болты, и монтируем колесо обратно, после чего убираем домкрат. Пару раз качаем автомобиль, упёршись в крыло. После чего повторяем все замеры, сделанные ранее, и записываем их результаты;
Отойдя от автомобиля на несколько метров, изучаем расположение передних колес, в сравнении с задними колёсами.
Угол развала на автомобилях, имеющих задний привод, должен быть от +1 до +3 мм.
Угол развала на автомобилях, имеющих передний привод, должен быть от -1 до +1 мм

Для того чтобы правильно отрегулировать угол схождения колес ВАЗ 2109, все измерения нужно делать телескопической линейкой, расположившись в смотровой яме. При этом руль следует выставить так, как если бы автомобиль ехал прямо.

Наносим с помощью мела метки на каждом из колёс (слева и справа), с внутренней стороны, максимально близко к дискам;
Натягиваем и устанавливаем телескопическую линейку, упирая её концы в сделанные ранее метки. Делается это так, чтобы поверхность линейки не прикасалась ни к подвеске, ни к кузову;
Аккуратно встряхнув линейку, совмещаем «ноль» подвижной шкалы с указателем, расположенным на неподвижной части линейки, и фиксируем это положение;
Катим машину вперед, при этом закрепленная линейка будет двигаться назад, вместе с колёсами. Остановиться необходимо до того момента, пока она не коснётся кузова или подвески;
Фиксируем полученные показания.

Расстояние между передними и задними колесами должно быть одинаково. Если равенство расстояний не соблюдено, то нужно регулировать рулевые тяги. Регулировка осуществляется в сторону удлинения рулевых тяг, если задние колёса расположены ближе друг к другу, чем передние. И наоборот, рулевые тяги укорачивают, при расположении задних колёс дальше друг от друга, нежели передние колёса.

Какие углы можно отрегулировать, а какие нет

Не во всех автомобилях можно отрегулировать все углы колес. Например, если на задней оси автомобиля балка или мост, то углы задних колес не отрегулировать. Со временем они все равно изменятся по причине деформации балки. Иногда проблему пытаются решить с помощью специальных проставочных шайб под ступицу или берут другую балку с разборки, но помогает это далеко не всегда. Самый надежный, но дорогой способ — заменить старую балку на новую оригинальную.

На подвеске типа «макферсон» в большинстве случаев не отрегулировать развал. Такая подвеска стоит на большинстве современных автомобилей.

Кастер — это исключительно про управляемые колеса, то есть почти всегда на передней оси. На задней кастер обычно нулевой. Тем не менее он может измениться после ДТП или ремонта с применением неоригинальных запчастей. Исключение — машины, у которых задняя ось может подруливать: кастер есть как параметр, но вряд ли его можно отрегулировать.

УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС ЛАДА КАЛИНА

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота— угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля

1— угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы —увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом по-

воротах, односторонний износ протектора шины. Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки. Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части). При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′. Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

у— угол развала колеса

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора. Угол регулируется поворотом верхнего болта крепления аморти заторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов. Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально) Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного). Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Перед этим следует убедиться, что:

-давление в шинах соответствует

норме;

— износ протектора на левом и правом колесах примерно одинаков,

— отсутствуют люфты в подшипниках ступиц передних колес,

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют деформаций и разрушений; -резинометаллические шарниры подвески не имеют повреждений и износа,

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм). Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы, В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам, У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:

Видео по теме «Лада Калина. УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС»

Развал схождение Своими руками, АНТИКРИЗИС. ВАЗ, лада калина, приора, гранта

https://youtube.com/watch?v=x8EQDzr5hCM

Углы установки колёс

КАК СДЕЛАТЬ СХОД — РАЗВАЛ САМОМУ ! ПРОСТОЙ МЕТОД РЕГУЛИРОВКИ СХОЖДЕНИЯ КОЛЕС НА ПЕРЕДНЕМ ПРИВОДЕ

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пт, в каком отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

Или для вас придётся поменять амортизатор, или отремонтировать подвеску, к примеру, шаровую опору. В любом из этих случаев после ремонтных работ необходимо сделать разрушение схождение колес. А где сделать разрушение схождение? В гараже бывшего совхоза компьютерный щит регулировки колес как-то не прижился. А вот стародавняя линейка регулировки угла схождения найдётся непременно.

Зачем нам необходимо будет делать, хотя бы простый разрушение схождения своими руками? А чтоб можно было ехать и управлять автомобилем, и чтоб доехать до автосервиса на колесах с обычным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

Развалом колёс именуется угол меж вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо ориентировано вовнутрь вертикали верхней частью, а при положительном развале высшая часть колеса направляется наружу.
Схождением колес именуется угол меж направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах либо в градусах/минутках.

Регулировка сход-развала колес автомобиля ВАЗ-2109

Для того чтобы обеспечить хорошую управляемость и устойчивость автомобиля, колеса устанавливаются под определенным углом относительно корпуса автомобиля.

Чтобы установить эти углы есть три параметра:

Схождение передних колес под нагрузкой 320 кгс, мм — 0±1

Развал передних колес под нагрузкой 320 кгс, град — 0±30′

Продольный угол наклона оси поворота колеса под нагрузкой 320 кгс — 1°30’±30′

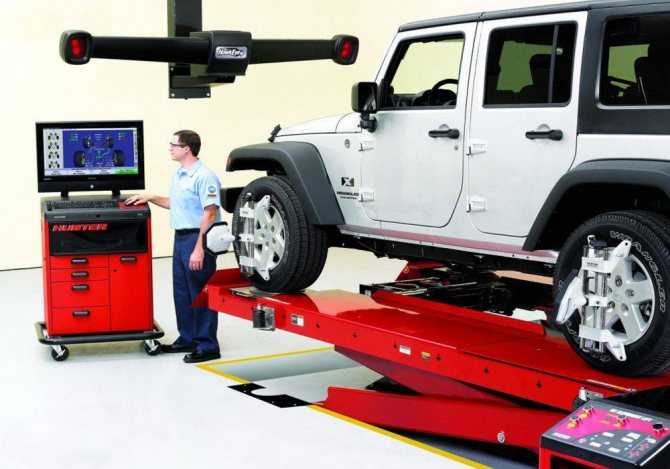

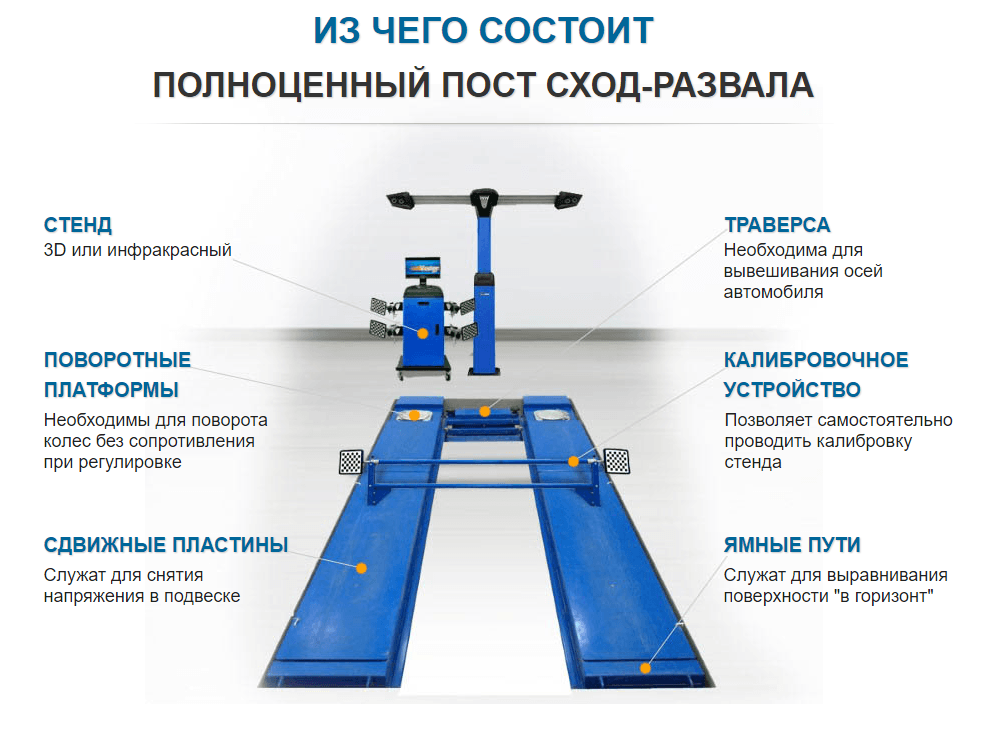

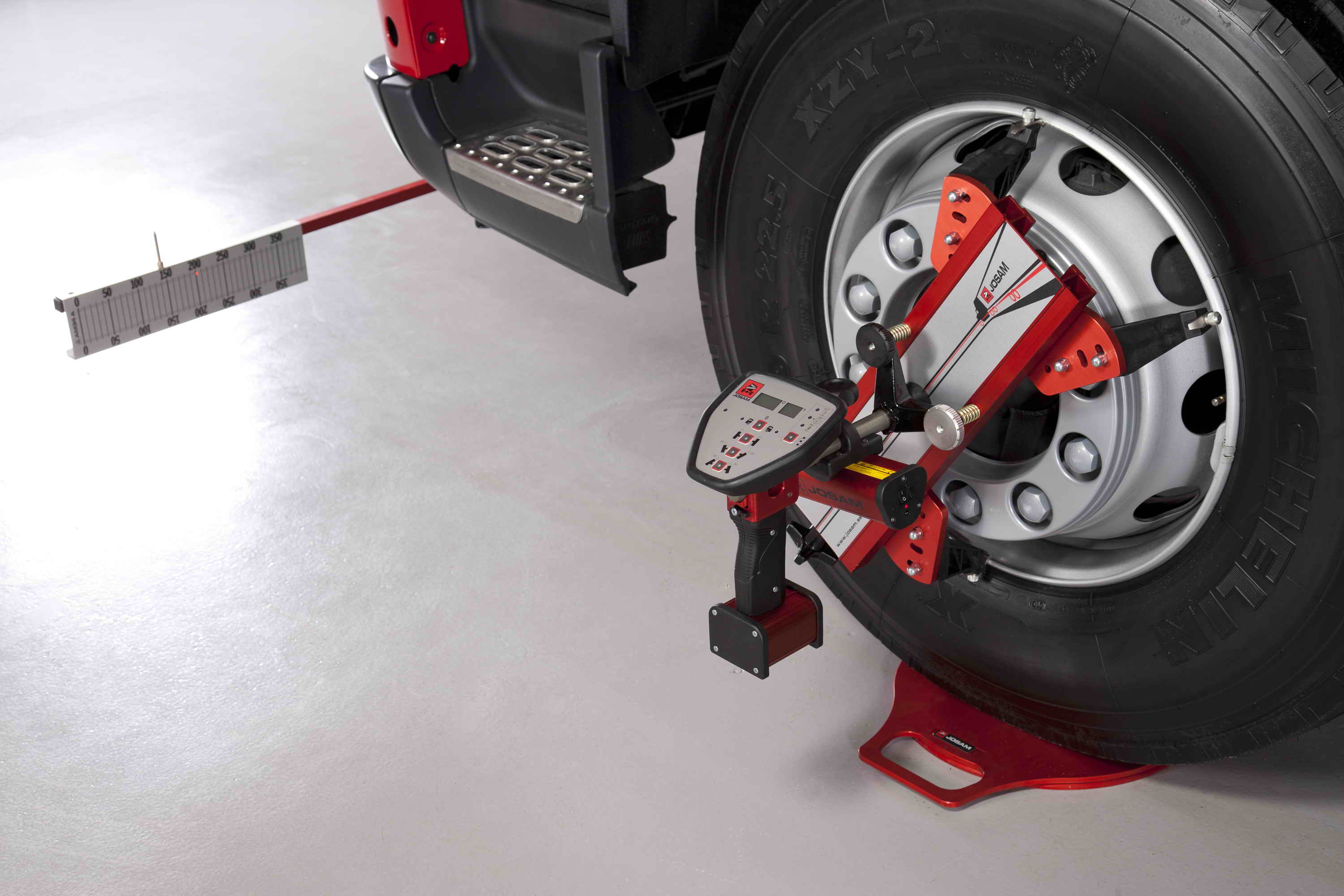

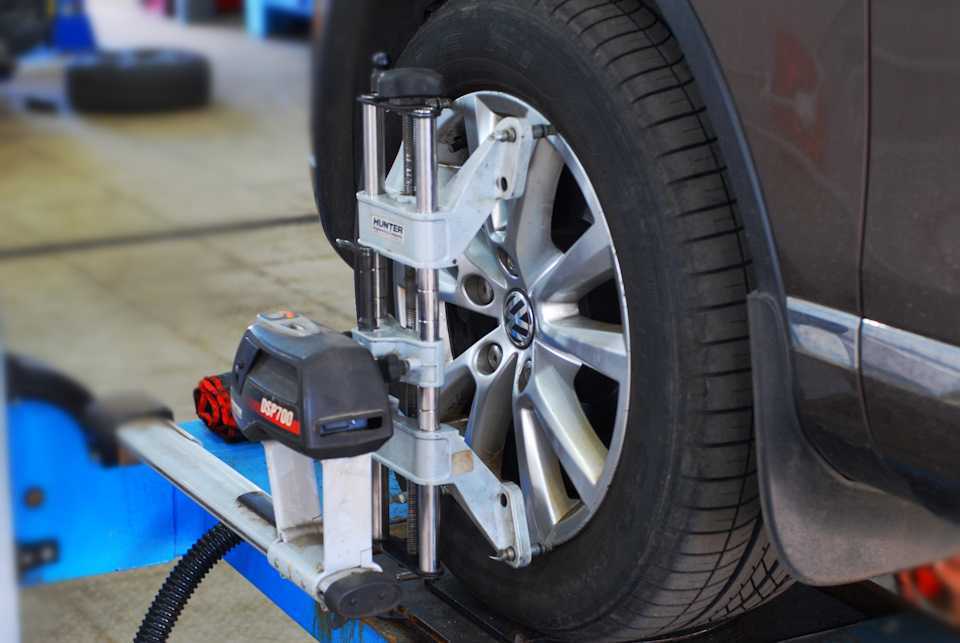

Проверка и регулировка углов установки колес выполняется на специальных стендах согласно инструкции на стенд.

Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах;

– радиальное и осевое биение дисков колес: оно не должно превышать для осевого – 1 мм, для радиального – 0,7 мм;

– свободный ход рулевого колеса;

– свободный ход (люфт) в подшипниках ступиц передних колес;

– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.

После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний.

При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь — схождение колес.

Угол продольного наклона оси поворота

Если величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 23, установленных на обоих концах растяжек 29 подвески.

Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части.
