Регулировка рулевого механизма

Регулировка рулевой рейки ВАЗ-2112: фото и видео, полезные советы

Среди владельцев ВАЗ-2112 бытует мнение о том, что рулевая рейка очень сложно регулируется, а порой и вовсе подлежит только замене. Абсолютно точно заявляем вам, что это не так!

На видео показан процесс регулировки рулевой рейки на переднеприводном семействе автомобилей ВАЗ 2110-2112.

Без труда!

Благодаря конструкции автомобиля, без всякого труда, снять и отрегулировать, либо отрегулировать сразу на месте рулевую рейку под силу любому автолюбителю, ведь достаточно только внимательно прочитать нашу инструкцию.

Причины неисправности рулевой рейки

Если во время движения, чаще по неровной дороге вы обнаружите, что в руль все вибрации передаются достаточно сильно, то скорее всего требуется регулировка рулевой рейке.

Рулевой редуктор Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Сии работы не есть сложные и при наличие прямых рук и желания, на ура выполняются в гараже своими руками, ну или руками местного корефана

дядь Слава

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

1. Картер
2. Сошка
3. Нижняя крышка картера
4. Регулировочные прокладки
5. Наружное кольцо подшипника вала червяка
6. Сепаратор с шариками
7. Вал сошки
8. Регулировочные винт
9. Регулировочная пластина
10. Стопорная шайба
11. Вал червяка
12. Верхняя крышка картера
13. Уплотнительная прокладка
14. Втулка вала сошки
15. Сальник вала червяка
16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива

• В первую очередь с редуктора следует слить масло.
• Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
• Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
• Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
• Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
• После чего вынимаем вал вместе с сепаратором.
• Снимаем сальники вала червяка и вала сошки.

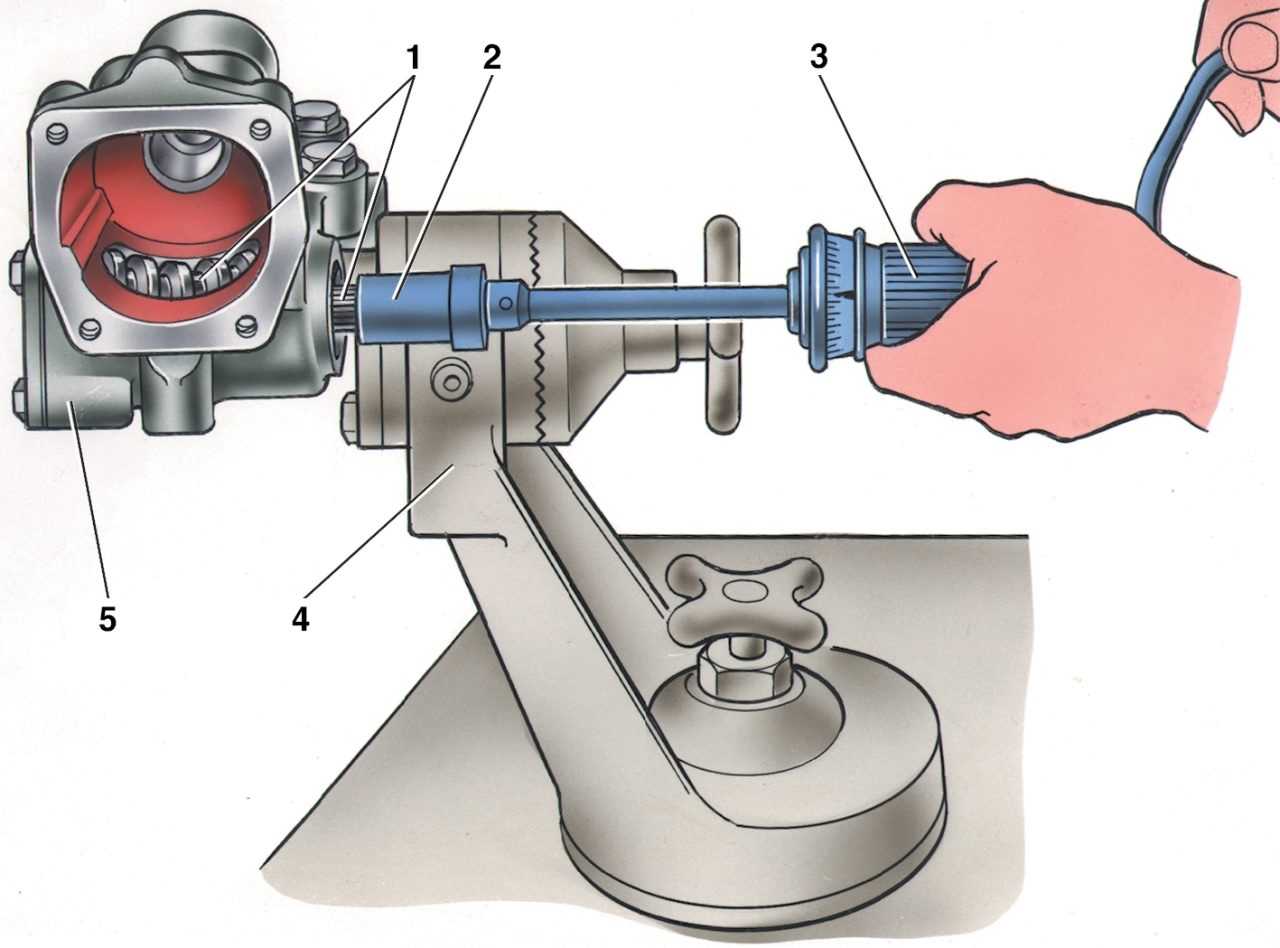

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

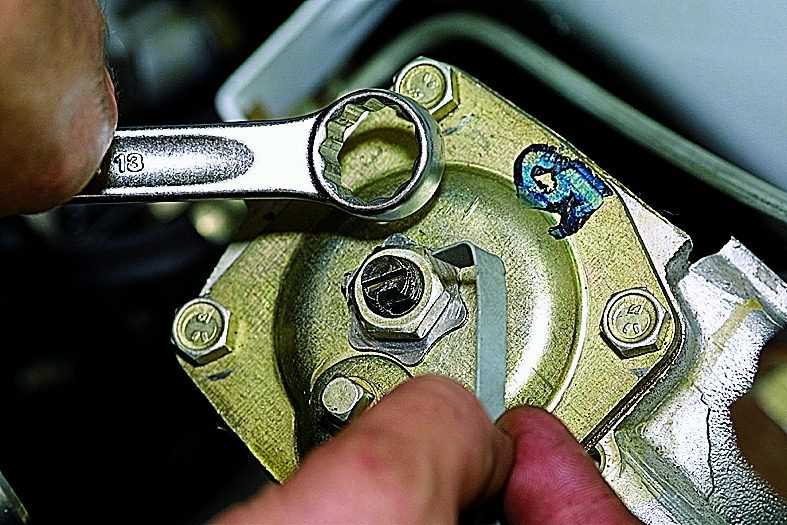

• Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
• Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора – залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать

При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Регулировка рулевого редуктора ваз 2107. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку

Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей. Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки

Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после – снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке – прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Замена рулевого редуктора на ваз 2104, ваз 2105, ваз 2107. Монтируем сошку, максимально затянув гайку

Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет – десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Видео — Ремонт рулевого редуктора

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Поэтапная замена рулевого колеса

Самостоятельно снять руль в ВАЗ-2107 можно, но чтобы процесс был выполнен правильно, нужно выполнять его поэтапно:

1. Блокировка аккумуляторной батареи должна быть произведена в первую очередь, чтобы предотвратить короткое замыкание. Для этого будет достаточно отсоединить минусовую клемму от аккумулятора.
2. Используя отвертку небольшого размера, нужно поддеть логотип «Лада», который украшает середину руля. Данный логотип является не только украшением рулевого колеса, но и оригинальной заглушкой, которая прикрывает крепежный элемент.
3. После того как заглушка будет устранена, внутри можно увидеть гайку размером на 24, которую и предстоит отвинтить. Перед отвинчиванием нужно установить рулевое колесо в такое положение, при котором колеса машины будут «смотреть» прямо от кузова.
4. Головку размером на 24 нужно вставить в удлинитель, чтобы удобно было надеть инструмент на фиксирующую гайку. Далее нужно такое приспособление вставить в так называемый вороток и резким движением против часовой стрелки попытаться повернуть фиксатор. При этом следует коленями придерживать руль, чтобы конструкция не поворачивалась при отвинчивании фиксатора. Если не снимается гайка с первого раза, нужно повторить весь процесс заново, но полностью отвинчивать фиксатор специалисты не рекомендуют. Объясняется это тем, что рулевое колесо довольно прочно крепится к валу, и если его снять резким рывком, то конструкция может сильно ударить человека в грудь.
5. Почувствовав, что фиксация крепежа ослабилась, нужно начать раскачивать рулевое колесо в разные стороны. Полностью снимать руль с вала можно будет после того, как раздастся своеобразный щелчок. Это укажет на то, что руль начинает биться о гайку, поэтому фиксатор можно без опаски полностью отвинчивать.

Разборка

Слейте масло из рулевого механизма и закрепите его на кронштейне A.74076/R с опорой А.74076/1. Отвернув гайку крепления рулевой сошки 2 (рис. 5-5) и сняв пружинную шайбу, съемником А.47043 снимите сошку (рис. 5-6). Отвернув болты крепления, снимите крышку 12 (рис. 5-5) картера рулевого механизма вместе с колпачком, регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.

Рис. 5-5. Детали рулевого механизма:

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 -наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки; 8 – регулировочный винт; 9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки.

Рис. 5-6. Снятие сошки:

1 – съемник А.47043; 2 – вал сошки рулевого управления; 3 – сошка; 4 – кронштейн A.74076/R.

Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.

Валом 11 червяка вытолкните из картера наружное кольцо 5 подшипника и выньте вал вместе с сепаратором 6 подшипника. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

Оправкой 67.7853.9541 выньте наружное кольцо верхнего подшипника (рис. 5-7).

Рис. 5-7. Снятие наружного кольца верхнего подшипника червяка с помощью съемника 67.7853.9541:

1 – картер рулевого механизма; 2 – наружное кольцо верхнего подшипника червяка; 3 – оправка 67.7853.9541.

Общие представления о рулевых редукторах

Наверное ни для кого не секрет, что машиностроение развивалось постепенно. С каждым шагом развития данной отрасли автомобили совершенствовались и приобретали все новые и новые устройства. Так, многие современные автозапчасти были добавлены значительно позже создания машины. Но есть агрегаты, изначально появившиеся уже на той ступени истории машиностроительной отрасли, на которой транспортное средство приобретало конечные формы и очертания. Одним из них является рулевой редуктор. Он представляет собой специальный механизм руля, который играет значимую роль в управлении автомобилем. Главной задачей рулевого редуктора является увеличение усилия, прикладываемого к рулю.  Именно это прикладываемое усилие, заставляет колеса транспортного средства поварачиваться в нужную сторону.
