Регулировка ступичного подшипника ваз 2107

Диагностика – причины и признаки неисправности

Состояние ступичного подшипника оценивается по ряду факторов. К основным признакам неисправности узла относятся:

ощутимый люфт колеса;
гул, шелест, хруст от крутящегося колеса;
вывешенная ось вращается неравномерно, имеется подклинивание;
чрезмерный нагрев диска;
повышенный шум при прохождении поворотов.

Основная причина замены ступичного подшипника заключается в его естественном износе. Зазор увеличивается и со временем перестает реагировать на регулировку.

Как проверить подшипник ступицы ВАЗ-2107:

Как определить износ подшипника передней ступицы:vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор.

Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Другие причины поломки:

удары колеса;
технологические нарушения при предыдущей замене;
попадание инородных частиц в полость сепаратора (пыль, грязь, металлическая стружка);
агрессивный стиль езды.

При выявлении хотя бы одной неисправности, необходимо обязательно заменить детали. Дальнейшая эксплуатация автомобиля опасна.

Из-за чего может начать люфтить подшипник

Как упоминалось выше, существует два фактора, которые приводят к появлению люфта:

Износ или разрушение ступичных подшипников
Неправильная регулировка.

С первым случаем все понятно. Но со вторым стоит уточнить. Многие замечают, что отрегулировав подшипник ступицы по мануалу, он через какое-то время вновь начинает люфтить. Это нормально, происходит обычный износ рабочих поверхностей и трущихся частей.

Через определенное время необходимо проверять и при необходимости проводить регулировку заново. Рекомендуется это делать на пробеге 5-10-20 тыс. км. Например, на Нивах ступичные подшипники считаются расходным материалом и не доживают до 50 тыс. км.

Замена ступичного подшипника ВАЗ-2106

Итак, на ВАЗ-2106 появилось предположение, что изношен данный элемент ступицы. Особенностью используемых конусных подшипников является возможность их подтяжки. Поэтому при выявлении люфта не стоит сразу проводить замену, для начала можно попробовать подтянуть его.

Для этого нужно поддомкратить авто, снять колесо и при помощи наставки и молотка сбить защитный колпачок ступицы. Затем нужно будет разогнуть завальцовку бурта ступичной гайки и головкой на 27 сорвать ее с места.

Далее гайку нужно по максимуму затянуть, а после на четверть оборота отвернуть. Для проверки потребуется обратно установить колесо на ступицу и затянуть хотя бы две гайки его крепления. Остается только проверить регулировку – повращать колесо (оно должно вращаться легко), а люфт должен исчезнуть. Если регулировка принесла результат, то бурт гайки снова завальцовывается и ставиться на место защитный колпачок.

Далее посмотрим, как производится замена данного элемента на ВАЗ-2106. Для выполнения работ понадобиться:

торцевые ключи или головки с воротками на «7», «12», «17» и «27»;
баллонный ключ;
пассатижи;
мощная плоская отвертка;
молоток;
наставка из мягкого металла;
тиски слесарные.

Для произведения замены, с поворотного кулака ВАЗ-2106 придется снять ступицу с диском тормозного механизма. Для этого нужно будет поддомкратить колесо, снять его с авто, сбить защитный колпачок, развальцевать бурт ступичной гайки.

Затем нужно будет выкрутить болты крепления тормозного суппорта и снять его с диска. Полностью демонтировать суппорт не нужно, достаточно снять его и подвесить на пружину стойки, чтобы тормозные патрубки не находились в натянутом состоянии.

После нужно будет выкрутить ступичную гайку, отверткой поддеть и снять упорную шайбу, а также внутреннюю обойму внешнего подшипника.

Чтобы снять ступицу, следует хорошо взяться за диск и стянуть на себя. Если руками снять не получится можно аккуратно сбить ее молотком и деревянной наставкой, однако удары наносить нужно не по диску, а по ступице. Остальные работы производятся на снятом элементе.

Вначале нужно будет демонтировать обойму внутреннего подшипника и сальник. Затем отверткой следует извлечь разрезную дистанционную втулку.

Далее ступицу нужно зафиксировать в тисках так, чтобы сторона установки внешнего подшипника находилась вверху. Торцевым ключом на «7» или «12» (на старых моделях) следует выкрутить направляющие болты, а после снять со ступицы дистанционное кольцо, а затем тормозной диск.

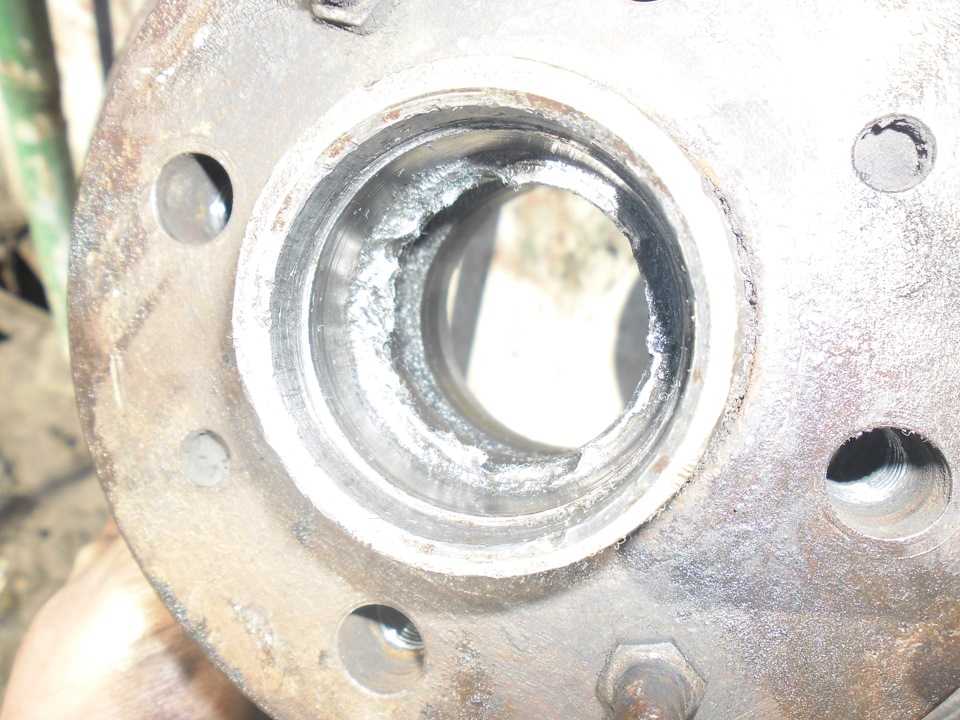

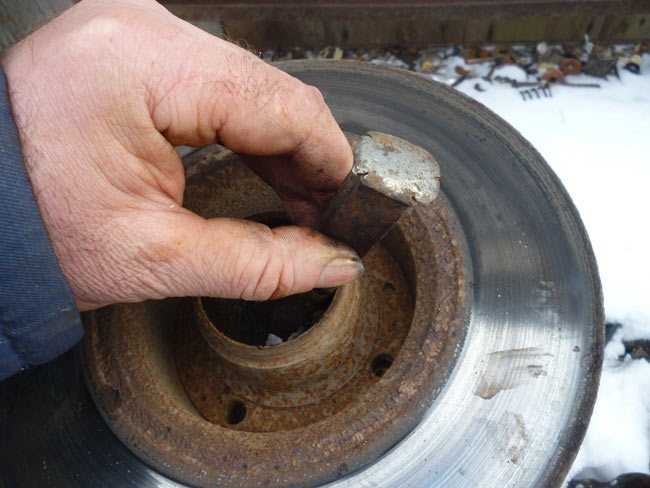

Затем наставкой и молотком нужно будет выбить со ступицы наружные кольца подшипников. На этом разборка завершена.

Чтобы запрессовать новые наружные кольца, нужно воспользоваться тисками. При этом старые кольца применить в качестве наставок, а между наставками и губками тисков установить деревянные прокладки.

После запрессовки колец, нужно внутреннюю полость заполнить смазкой, поставить обойму внутреннего подшипника, а также разрезное кольцо и сальник. Далее сборка выполняется в обратной последовательности.

Как самому заменить ступичный подшипник на ВАЗ 2107

Ступичный подшипник – это важная деталь, которая присутствует в каждом автомобиле. Отечественный автомобиль ВАЗ 2107 также оснащен как передними, так и задними ступичными подшипниками. Выход из строя подшипника передней ступицы может привести к самым непредсказуемым последствиям: от быстрого износа резины, до проблем с тормозной системой. Избежать таких последствий можно одним способом – своевременно проводить диагностику автомобиля, регулировку и менять изношенные подшипники ступицы. Что представляет собой замена подшипника передней ступицы ВАЗ 2107, узнаем в данном материале.

Определение неисправности подшипника

Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации:

Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях. Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников.

Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто. Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения. Важно при этом шатать колесо, а не автомобиль в целом. Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия.
Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.

Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.

Особенности замены

В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.

Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.

Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.

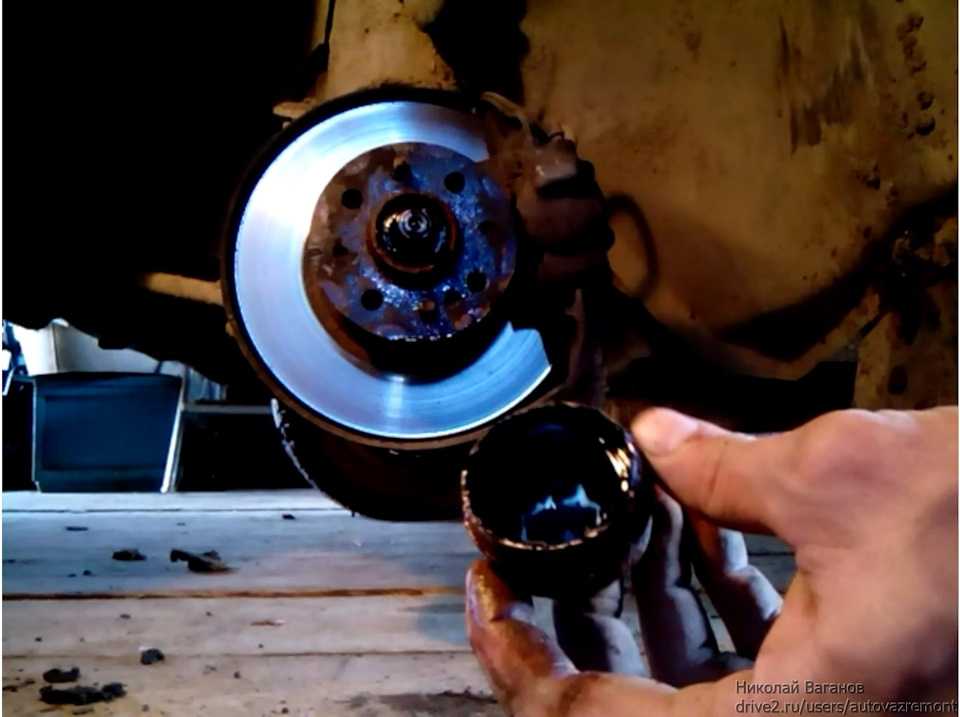

Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.
Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.
Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.

Сборка

После того как ступица была отсоединена и разобрана, ее следует освободить от старой смазки, промыть, осмотреть, а затем собрать заново и установить на место.

Смазка

Эта процедура выполняется в следующей последовательности:

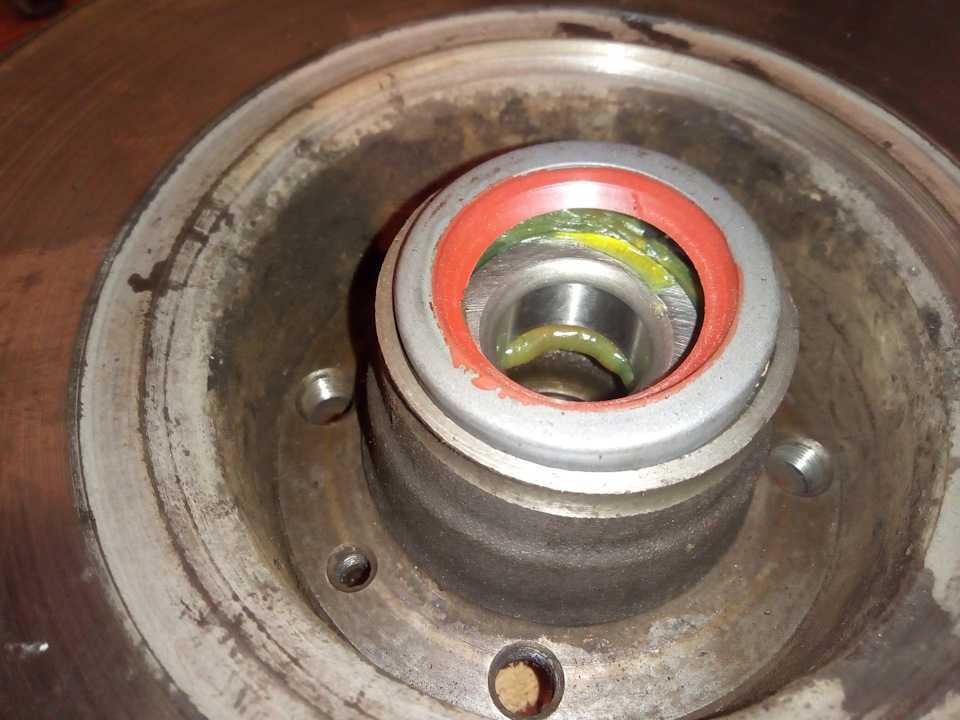

Исправный и смазанный внутренний подшипник запрессовать в ступицу. Для этого существует несколько способов: зажать ступицу в тисках и осторожными ударами забить подшипники внутрь или воспользоваться для этого специальной оправкой или применить отрезок трубы подходящего диаметра.
После установки поставить на место дистанционное кольцо и сальник.
Установить на место тормозной диск и прикрутить ступицу на цапфу поворотного кулака.
Установить внешний подшипник, поместить туда стопорную шайбу, крепежную гайку.
Установить суппорт, затянуть крепежные болты и поставить колесо на место.

При этом важно провести правильно затяжку. Для этого гайку нужно подтянуть до упора, но не перетянуть, а затем отпустить на 2/3 полного оборота.. В конце останется проверить правильность установки колеса

Для этого его раскачивают руками, проверяя люфт. Он должен быть, но едва ощутим. В этом случае тепловой зазор установлен правильно

В конце останется проверить правильность установки колеса. Для этого его раскачивают руками, проверяя люфт. Он должен быть, но едва ощутим. В этом случае тепловой зазор установлен правильно.

Также нужно проверить, насколько свободно вращается колесо. Когда видно, что гайка установлена правильно, ее шплинтуют. Затем ставят на место защитный колпачок.

Если вовремя не заменить изношенные и неисправные подшипники, то это может привести к аварийным ситуациям. Эту процедуру при наличии нужного инструмента можно выполнить самостоятельно. Необходимо внимательно контролировать сроки использования подшипников и следить за возможным появлением признаков, свидетельствующих о неисправностях, чтобы провести замену вовремя.

Основные причины поломки ступицы

Поломка ступицы – это очень серьёзный дефект, при котором дальнейшая эксплуатация транспортного средства может привести к заклиниванию колеса и иным аварийно-опасным ситуациям.

Именно поэтому в случае первых признаков повреждения необходимо сразу обратиться в ближайший сервис для ремонта. Основные причины поломки детали заключены в следующих факторах, каждый из которых может наступить независимо друг от друга:

Если водитель неаккуратно управляет автомобилем, едет с большой скоростью по неровной дороге, то шпильки на ступице могут легко деформироваться, а подшипник даст трещину и начнёт постепенно разваливаться. В обоих случаях автолюбитель почувствует вибрацию в руль и неприятный звук в области колеса с дефектом.
То же происходит, когда владелец транспортного средства редко обслуживает колёса и подвеску, из-за чего в течение нескольких сезонов происходит потеря смазки и подшипник начинает заедать, что приводит к его рассыпанию.
В случае, если на авто установлена разборная ступица, а автолюбитель пользовался услугами мастеров по замене подшипника или проводил иные регламентные работы с деталью, ему необходимо убедиться, что она затянута с нужным усилием и равномерно. В противном случае может организоваться перекос.

Вам это будет интересно О дисках для Toyota Land Cruiser (Крузак)

Данное повреждение будет заметно во время нажатия на педаль тормоза, так как к ступице крепятся тормозные диски. В случае их отклонения от центральной оси, фрикционный материал колодок не сможет их обживать по всей площади, начнётся биение.

Такой же эффект достигается в тех случаях, когда мастер неправильно проводит опрессовку стальной крышки изделия после его сборки для герметичности, необходимой при работе подшипника.

Поэтому многие автомобильные заводы предпочитают поставлять данную деталь в сборе, так как большое количество нюансов при ремонте могут вызвать неправильную работу всей системы, за что гарантию производитель дать уже не может.

Подшипник для радиальной ступицы

Случается, что на шиномонтаже специалисты плохо затягивают гайки после замены колёсного диска или в ходе иного ремонта, сопряжённого со снятием колеса. В таких ситуациях при эксплуатации оно начинает постепенно разбалтываться, из-за чего появляется вибрация в руле. В то же время твёрдая сталь начинает стирать резьбу на шпильках, постепенно приводя их в негодность, а также воздействуя на подшипник из-за неравномерного распределения масс.
В отдельных случаях, особенно у переднеприводных автомобилей, с годами подшипник, его посадочное место, а также отверстие для полуоси изнашиваются. Рано или поздно, даже при отсутствии признаков поломки, раз в 5…7 лет необходимо производить замену данных деталей. Эксплуатация авто с изношенными элементами может вызвать заклинивание диска прямо на дороге во время движения.

Важно!

При любых обозначенных выше признаках водитель должен немедленно обратиться на станцию технического обслуживания во избежание более серьёзных последствий для своего авто и собственной жизни. Например, если на шпильке сорвана резьба, то в пути оказывается очень сильное динамическое воздействие на всю конструкцию ступицы и подвески, а повторная затяжка гаек при этом невозможна, вследствие чего шпильки нужно заменить на аналогичные как можно скорее.

Подшипник для упорно-радиальной ступицы

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

Колесо болтается отдельно от поворотного кулака.
Слышен гул, скрежет при вращении колеса.
Колесо крутится неравномерно.
Колёсный диск сильно греется.

Регулировка затяжки подшипника переднего колеса

Регулировка затяжки подшипников передних колес легковых автомобилей требует большой аккуратности и внимания, так как неправильная регулировка обычно приводит к быстрому разрушению подшипников и тесно связана с безопасностью движения. При значительной зятяжке подшипников происходит сильный их нагрев, расплавление и вытекание смазки, а через определенное время движения возникают удары, тоже разрушающие подшипники.

Как же отрегулировать затяжку подшипников?

Прежде всего с помощью домкрата поднимают передний мост автомобиля, заторможенного стояночным тормозом, и ставят на козелки, снимают декоративный колпак колеса, отвертывают колпак ступицы, расшплинтовывают и отпускают регулировочную гайку на четверть оборота и проверяют легкость вращения колеса от толчка рукой. Если оно вращается туго, устраняют причину. Как правило, это касание тормозных колодок барабана или тормозного диска.

Теперь можно приступить и к самой регулировке подшипников. Для этого ключом с длиной рычага 200 мм туго, но плавно, без рывков затягивают гайку, постепенно поворачивая колесо. Этим добиваются равномерного правильного расположения роликов в подшипниках. После отпускания гайки на 1/8..1/3 оборота (то есть на 1…2 прорези гайки) до совпадения прорези гайки с отверстием для шплинта и после шплинтовки гайки регулировку можно считать законченной.

После регулировки проверяют, нет ли в подшипниках зазоров. Для этого можно приложить палец к щиту тормоза и барабану или к гайке, упорной шайбе и ступице и попытаться, не вращая, покачать колесо. Если зазор в подшипниках есть, он легко ощущается пальцем и регулировку следует повторить. От энергичного толчка рукой колесо должно сделать 4…8 оборотов.

Окончательно убедиться в правильности регулировки можно после пробега автомобиля 8… 10 км без пользования тормозами: ступица не должна нагреваться. Ощутимый нагрев указывает на чрезмерную затяжку подшипников. В этом случае надо опять отвернуть гайку на одну прорезь для шплинта и зашплинтовать ее. Последующая проверка, как правило, дает хорошие результаты.

Так регулируют подшипники ступиц передних колес автомобиля «Москвич».

Проверка и регулировка подшипников автомобилей ВАЗ несколько отличается от рассмотренных: с установленного на козелки (или поддомкраченного) автомобиля снимают колпачок (показано на рисунке ниже) ступицы, закрепляют на ступице индикатор, подводят его ножку к торцу цапфы колеса и перемещают ступицу руками на себя, одновременно вращая ее, пока стрелка индикатора не будет показывать постоянную величину.

Установив стрелку на нуль, перемещают ступицу от себя, одновременно поворачивая ее, пока индикатор не будет показывать постоянную величину. Регулировка считается нормальной, если показание индикатора будет меньше на 0,15 мм. При больших показаниях зазор регулируют заново.

Для этого снимают индикатор, отвертывают гайку крепления ступицы и заменяют ее новой. Новую гайку затягивают динамометрическим ключом, прикладывая момент 20 Н-м (2 кгс-м), и поворачивают ступицу в обе стороны. При этом ролики равномерно распределяются в подшипниках. Ослабив гайку, снова затягивают ее, прикладывая момент 7 Н-м (0,7 кгс-м), и отпускают на 20…25 град. Если зазор находится в пределах 0,002…0,008 мм, гайку ступицы стопорят путем вдавливания лунки на ее буртике в паз на конце цапфы поворотного кулака. Затем снимают индикатор, устанавливают колпачок и закрепляют колесо.

Если же зазор больше 0,08 мм, регулировку повторяют. Проверку и регулировку зазоров в подшипниках передних колес автомобилей ВАЗ проводят после пробега первых 2000…3000 км, а потом через каждые 10 000 км пробега.

Через 20 000 км пробега в подшипниках заменяют смазку

Для этого, вывесив автомобиль, снимают колесо, суппорт тормоза, колпачок ступицы, отвертывают гайку крепления ступицы и осторожно, чтобы не повредить сальник, снимают ступицу вместе с тормозным диском. После промывки керосином внутренней полости ступицы и подшипников закладывают 40 г свежей пластичной смазки литол-24 в сепараторы подшипников и в полость ступицы между ними. После регулировки зазоров в подшипниках, как указано выше, в колпачок закладывают еще 25 г свежей смазки

После регулировки зазоров в подшипниках, как указано выше, в колпачок закладывают еще 25 г свежей смазки.

Ступичный подшипник гудит после замены

Частая причина того, что гудят новые подшипники ступицы – неквалифицированный ремонт. Если гул остался после замены элемента, возможно несколько вариантов:

неправильный монтаж;
разбита обойма ступицы – отсутствует соосность сопрягаемых деталей;
дисбаланс правой, левой оси;
несоблюдение зазоров для вариантов с открытой конструкцией;
перетянутые пары трения – большой момент затяжки.

Оставить колесо без люфта – верный способ «убить» деталь заранее. Зазор дается конструкторами для компенсации теплового расширения. Его отсутствие приводит к перегреву тел трения. Явный признак – посиневшие ролики, шарики.

Стоит отметить, что шум после замены часто связан с бракованной запчастью. Выход – замена по гарантии, приобретение «родных» деталей.

Важно:

В ситуации, когда заменили ступичный подшипник, но гул остался, возможно источником его является другой узел.

Признаки неисправности

Ступичный подшипник всегда должен находиться в исправном состоянии. Если деталь пришла в негодность, то это может привести к ДТП, поскольку неисправность сопровождается большим люфтом колеса. В результате диск может срезаться с колёсных болтов. Если подобная ситуация произойдёт на высокой скорости, то серьёзной аварии не избежать. Это говорит о том, что подшипник ступицы нуждается в периодическом осмотре, а при обнаружении люфта требуется его регулировка либо замена.

Основными проявлениями неисправности детали являются:

Сухой хруст. При поломке подшипника возникает металлический хруст во время движения. Проявляется он в результате неравномерного перекатывания роликов из-за повреждения сепаратора. Спутать этот звук с каким-либо другим сложно.
Вибрация. Если рассматриваемый элемент имеет сильный износ, появляется вибрация, которая передаётся как на кузов, так и на рулевое колесо. Она указывает на сильный износ сепаратора подшипника, который может привести к заклиниванию.
Машину уводит в сторону. Проблема чем-то напоминает случай с неверной регулировкой развала-схождения, поскольку неисправный элемент работает неправильно из-за подклинивания его частей.

Замена ступичного подшипника ВАЗ 2107

поднять автомобиль на подъемнике или “вывесить” колесо при помощи домкрата;
выкрутить болты крепления колеса;
снять колесо;
открутить болты крепления суппорта;
демонтировать тормозной суппорт;

поддеть отверткой защитный колпачок ступицы и снять его (иногда для этого необходимо использовать и молоток);
выпрямить вмятый бортик ступичной гайки, который предотвращает ее самопроизвольное откручивание;
открутить и снять шайбу гайку;
снять ступицу с автомобиля;
вытащить сепаратор подшипника;
вынуть кольцо, разделяющие внешний и внутренний подшипники ступицы;
выбить обоймы подшипников с посадочного места, используя надставку и молоток;
тщательно очистить место установки подшипников от старой смазки и загрязнений, используя ветошь и керосин;
запрессовать обоймы внешнего и внутреннего подшипника
тщательно смазать внутренний сепаратор;
вставить внутренний сепаратор;
заполнить межподшипниковое пространство смазкой примерно на 40%;
вставить разделительное кольцо;
запрессовать новый сальник;
установить ступицу на ось;
смазать внешний сепаратор;
вставить внешний сепаратор;
установить внешний сепаратор на место;
поставить на место шайбу и затянуть гайку ступицы до упора;
добиться свободного вращения ступицы при отсутствии люфта, плавно откручивая гайку;
загнуть ударом зубила или отвертки бортик гайки, предотвратив тем самым ее откручивание;
установить на место тормозной суппорт и затянуть гайки крепления;
установить защитный колпачок;
поставить колесо на место и затянуть колесные болты;
опустить автомобиль.

Замена подшипника передней ступицы ваз 2107 завершена и автомобиль готов к эксплуатации.

Советы по поводу замены ступичного подшипника

После небольшого пробега (примерно 200-300 км) следует проверить люфт подшипника ступицы и при необходимости устранить его, подтянув гайку.

Своевременное устранение люфта — гарантия долгой службы подшипника.

После замены ступичного подшипника следует проверить параметры развала-схождения передних колес.

Уверен, ездить с болтающимися колесами, не понравится, ни одному — нормальному, водителю. Черт его знает, — сегодня оно болтается, а когда оно отпадет? Говоря о ВАЗовской классики, основных причин, которые вызывают болтанку колеса, может быть две: — это износ шаровых опор, или же износ подшипников ступицы.

Если, Вы поболтаете вывешенное колесо по вертикали, и оно заболтается — это шаровые; если оно заболтается по горизонтали — это подшипник ступицы. Но, если регулировочная шайба подшипника, ослаблена совсем, — колесо может болтаться в обоих направлениях.

Кстати, подтяжка подшипника ступицы ВАЗ 2101- 2107, может понадобится и на почти свежих ступицах. Совсем не обязательно, что они убитые; — так, спустя год, после установки новых ступиц, механизмы могут точно притереться друг к другу, и при этом желательна их повторная регулировка.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установки	Тип подшипников	Размер, мм	Количество
Ступица переднего колеса (наружная опора)	Роликовый, конический, однорядный	19,545,315,5	2
Ступица переднего колеса (внутренняя опора)	Роликовый, конический, однорядный	2657,217,5	2
Полуось заднего моста	Шариковый, радиальный, однорядный	307219	2

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

ПЕРЕДНЯЯ СТУПИЦА И ЕЁ НАЗНАЧЕНИЕ

Передняя ступица на ВАЗ 2107 представляет собой массивный стальной диск с отверстием посредине. В этом отверстии находится большая втулка, в которой установлен ступичный подшипник. По периметру ступичного диска имеются отверстия для крепежа колеса. А с обратной стороны ступица соединяется с поворотным кулаком.

Передняя ступица «семёрки» — это массивный стальной диск с втулкой и подшипником посредине

То есть ступица является промежуточным звеном между подвижным колесом и неподвижной частью подвески. Она обеспечивает не только нормальное вращение переднего колеса, но и его нормальный поворот. Поэтому любая неисправность ступицы может иметь очень печальные последствия для водителя и его пассажиров. Например, если ступичный подшипник придёт в полную негодность, колесо может заклинить или просто оторваться на ходу, если скорость большая. Нетрудно догадаться, к чему это приведёт. Именно поэтому опытные водители хотя бы раз в месяц проверяют состояние передней ступицы, взявшись за верхнюю часть колеса и слегка покачав его от себя и к себе. Если при покачивании ощущается хотя бы небольшой люфт, ездить на такой машине нельзя.

Регулировка зазора в подшипнике ступицы ВАЗ-2107 своими руками

Пришла весна, а с ней и пора для смены резины на летнюю. Заодно необходимо проверить зазор в конических подшипниках ступиц передних колес и отрегулировать его. Так, как большой зазор приводит к снижению ресурса как самих подшипников, так и протектора шин, возможно появление вибрации и ухудшение управляемости машиной на скоростях.

Итак, нам потребуются:

новые гайки ступицы — левая и правая
динамометрический ключ (можно обойтись и без него)
баллонный ключ
торцевая головка на 27 или рожковый ключ
молоток, отвертка плоская
немного новой смазки для подшипников

Для начала, снимаем колесо, декоративный колпак и колпак ступицы, чтобы обеспечить доступ к гайке.

Ставим колесо обратно, но уже без колпачков, крепим его не менее, чем двумя болтами по диагонали и вывешиваем на домкрате. Не забываем подложить упоры под колеса и поставить машину на передачу.

Теперь, резко качая колесо за обод в вертикальной плоскости одной рукой (чтобы исключить люфт в рулевой трапеции), пальцем другой прикладываемся к шайбе и ступице, определяем наличие ощутимого осевого зазора.

Если так неудобно, то можно просто качать колесо двумя руками за верхний и нижний ободы резкими движениями, визуально по гайке и на слух определяя люфт. Он должен составлять не более 0,02-0,08 мм. В моем случае, по ощущениям, он составлял где-то с полмиллиметра.

Чтобы исключить влияние других зазоров, например, в сайлентблоках рычагов, шаровых опорах и рулевой трапеции, можно попросить помощника нажать на педаль тормоза. Тем самым мы зафиксируем подшипник и ступицу — при этом люфт должен исчезнуть. Если он не исчезает, то значит его источник находится не в подшипнике.

Удостоверившись в обратном, можно приступить к регулировке зазора: головкой или ключом на 27 расконтриваем и снимаем старую гайку и надеваем новую

Но, для профилактики, прежде чем закрутить новую гайку давайте осмотрим наружный подшипник, к которому у нас есть свободный доступ — осторожно снимаем шайбу и достаем его. Протираем от старой смазки и внимательно осматриваем — питтинг, видимый износ сепараторов, раковины и сколы на роликах и кольцах не допускаются. В нашем случае все в порядке

В нашем случае все в порядке.

Теперь набиваем полость ступицы новой смазкой, смазываем подшипник и ставим обратно, затем шайбу и закручиваем новую гайку от руки. Гайки с левой и правой стороны автомобиля отличаются — на гайке с правой стороны имеются отметины на кромке, на левой их нет.

Берем динамометрический ключ и заворачиваем гайку с моментом 19,6 Н·м (2 кгс·м), одновременно вращая колесо в обе стороны, чтобы подшипники самоустановились.

Затем ослабляем гайку обратно и заворачиваем уже с моментом 6,8 Н·м (0,7 кгс·м). И после этого еще раз окончательно ослабляем на 25°. Проверяем наличие люфта — он должен быть практически незаметным.

Если этот метод нам не помог и люфт все еще значителен, то можно воспользоваться старым «дедовским» — заворачиваем гайку до полного пропадания зазора и понемногу отворачиваем до появления совсем незначительного, соответственно также вращая колесо, чтобы подшипники вошли в свои места.

Удостоверяемся в правильности регулировки — колесо должно свободно вращаться, без «закусываний», для более точного определения можно отжать отверткой или снять тормозные колодки. Все, контрим гайку, замяв ее буртик в 2 паза на цапфе, используя подручный инструмент (отвертку, бородок).

Набиваем колпачок ступицы свежей смазкой и забиваем на место, закручиваем остальные болты крепления колеса. То же самое проделываем и с другой стороны.

Окончательную проверку правильности регулировки проводим на дороге, проехав около 1-2 км и стараясь не использовать тормоза. Проверяем нагрев подшипников ступицы рукой — она должна терпеть. Если нагрев значительный и рука уже не терпит, то необходимо провести регулировку заново или заменить подшипники.

Источник

Проверка ступицы

Установите автомобиль на ручной тормоз и поднимите при помощи домкрата, возьмитесь за верхнюю и нижнюю часть колеса, покачайте его в разные стороны. При этом не должно быть никаких люфтов и стуков.

Крутаните колесо, в свободном вращении не должно слышаться посторонних звуков. Колесо должно вращаться плавно, без затруднений. При обнаружении люфта, стука или не плавного вращения, сопровождаемого хрустом, необходимо произвести замену подшипников.

Прежде, чем приступить к замене, нужно заранее приобрести запчасти, которые понадобятся в ходе ремонта:

подшипники, внутренний и наружный;
сальник;
новую смазку;
